Rodzaj produktu	Przenośne nożyce dwustronne
Marka	Fein
Model	BSS 1.6 E
Zasilanie	Sieciowe (przewód przyłączeniowy z wtyczką)
Rodzaj izolacji	Podwójna izolacja (wzmocniona izolacja)
Główne zastosowanie	Cięcie na sucho blach oraz cięcia krzywoliniowe
Warunki użytkowania	Chronić przed warunkami atmosferycznymi
Bezpieczeństwo - obowiązkowe przeczytanie	Przeczytać instrukcję obsługi oraz ogólne wskazówki bezpieczeństwa
Wymagane środki ochrony osobistej	Ochrona oczu, ochrona słuchu, osłona dłoni
Konserwacja - wentylacja	Regularnie czyścić otwory wentylacyjne narzędziami niemetalowymi
Konserwacja - pyły	W przypadku ekstremalnego użytkowania przedmuchać wnętrze suchym, beztłuszczowym sprężonym powietrzem
Części zużywające się	Noże i szczęki (w tym modelu nie można ich ostrzyć)
Części zamienne	Lista dostępna na www.fein.com
Gwarancja	Zgodna z obowiązującymi przepisami prawa, gwarancja producenta FEIN
Zgodność	Dyrektywy Unii Europejskiej (oznakowanie CE)
Recykling	Sortować elektronarzędzie i akcesoria w przyjaznym dla środowiska centrum recyklingu

Często zadawane pytania - BSS 1.6 E Fein

Jaki jest typ tego narzędzia Fein BSS 1.6 E?

To przenośne nożyce dwustronne przeznaczone do cięcia na sucho blach oraz cięć krzywoliniowych.

Jakie środki ostrożności należy podjąć przed użyciem?

Należy bezwzględnie przeczytać instrukcję obsługi i ogólne wskazówki bezpieczeństwa. Nosić ochronę oczu, ochronę słuchu i używać osłony dłoni. Przed konserwacją wyjąć wtyczkę z gniazdka.

Jaki rodzaj smaru stosować do cięcia?

Dla nożyc BSS linia cięcia musi być wolna od smaru. Nie stosować smaru do tego modelu.

Jak czyścić elektronarzędzie?

Regularnie czyścić otwory wentylacyjne narzędziami niemetalowymi. W przypadku ekstremalnego użytkowania przedmuchać wnętrze suchym, beztłuszczowym sprężonym powietrzem.

Czy noże i szczęki można ostrzyć?

Nie, w modelu BSS 1.6 E szczęki i nóż nie nadają się do ostrzenia. W przypadku zużycia należy je wymienić.

Gdzie znaleźć części zamienne?

Aktualna lista części zamiennych dostępna jest na stronie www.fein.com. Akcesoria i szczęki można wymieniać samodzielnie.

Jakie jest napięcie odniesienia narzędzia?

Napięcie odniesienia (UV) podane jest na tabliczce znamionowej. Zalecane jest stosowanie źródła zasilania z wyłącznikiem różnicowoprądowym 30 mA max.

Czy mogę używać tego narzędzia na generatorze prądotwórczym?

Tak, to narzędzie jest zaprojektowane do pracy z generatorami o wystarczającej mocy zgodnymi z normą ISO 8528, klasa G2. Upewnić się, że współczynnik odkształceń harmonicznych nie przekracza 10%.

Jak wymienić noże?

Odłączyć narzędzie. Wyjąć zużyte noże i zamontować nowe. Upewnić się, że są dobrze zamocowane. Dla modeli BSS 1.6 E noże nie nadają się do ostrzenia, wymienić na nowe.

Jaką maksymalną grubość blachy mogę ciąć?

Model BSS 1.6 E umożliwia cięcie stali o maksymalnej grubości około 1,6 mm (wartości orientacyjne; szczegółowe dane techniczne w instrukcji dla różnych materiałów).

INSTRUKCJA OBSŁUGI BSS 1.6 E Fein

Tłumaczenie oryginalnej instrukcji eksploatacji.

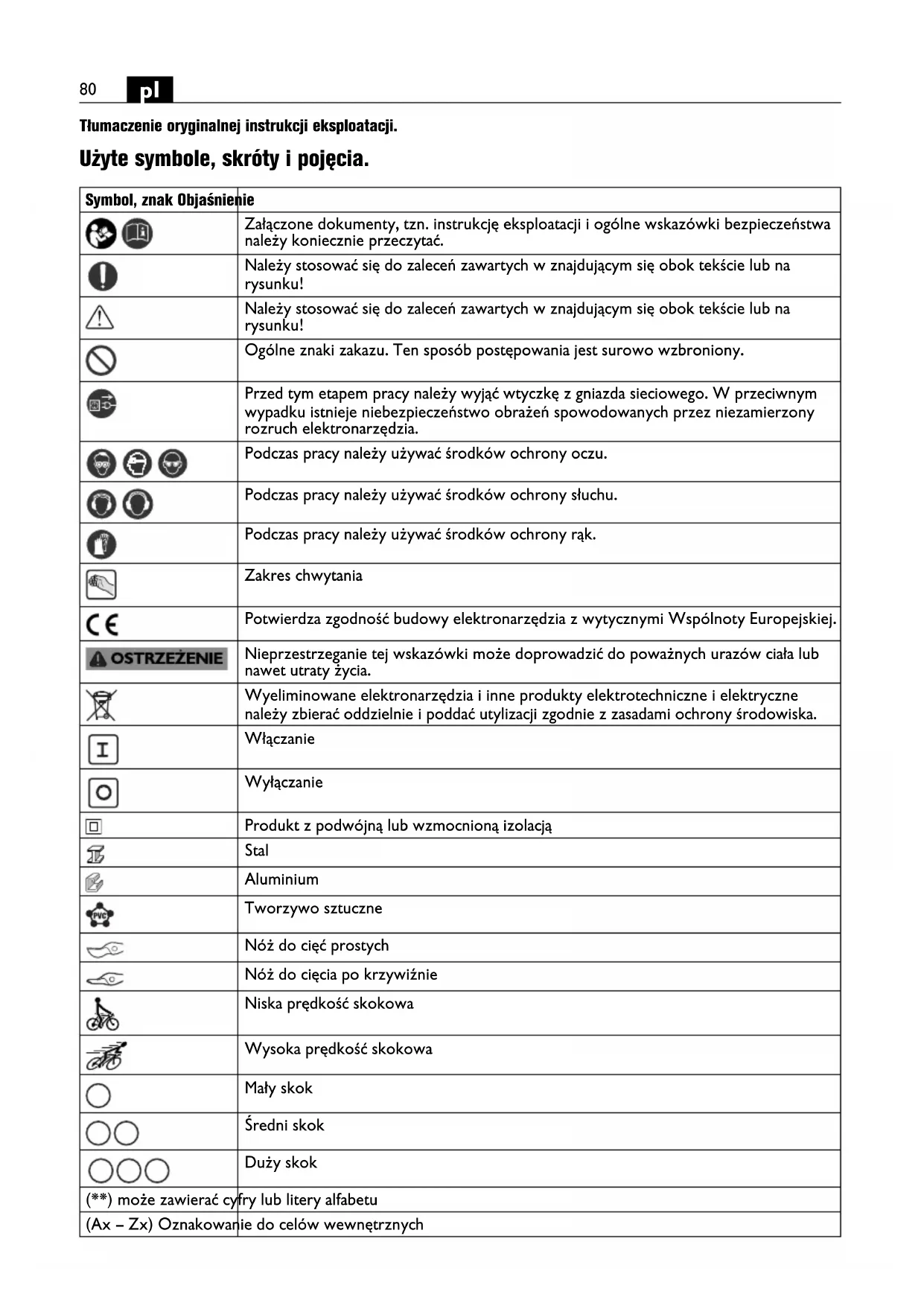

Użyte symbole, skróty i pojęcia.

Symbol, znak Objąśnienie
	Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać.
	Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
	Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku!
	Ogólne znaki zakazu. Ten sposób postępowania jest surowo wzbroniony.
	Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia.
	Podczas pracy należy używać środków ochrony oczu.
	Podczas pracy należy używać środków ochrony słuchu.
[DA7]	Podczas pracy należy używać środków ochrony rąk.
	Zakres chwytania
	Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej.
STRZEŻENIE	Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia.
	Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska.
	Włączanie
	Wyłączanie
	Produkt z podwójną lub wzmocnioną izolacją
	Stal
	Aluminium
	Tworzywo sztuczne
	Noż do cięć prostych
	Noż do cięcia po krzywiźnie
	Niska prędkość skokowa
	Wysoka prędkość skokowa
	Mały skok
	Średni skok
	Duży skok
(**) może zawierać cyfry lub litery alfabetu
(Ax - Zx) Oznakowanie do celów wewnętrznych

Znak Jednostka	międzynarodowa	Jednostka lokalna Objąśnienie
P_1	W W Moc pobierana
P_2	W	W	M o c
n_0	/min, min ^-1 , rpm,r/min	/min Częstotliwość skoku na biegu jałowym
n_S	m/min m/min Prędkość cięcia
UV	V	N	a p i
fHz	Hz	Częstotliwość
M...	mm	mm	Miara, gwint metryczny
∅	mm	mm	Średnica okrągłego elementu
Fe 400	mm	mm	maks. grubość materiału w stali do 400 N/mm ^2
Fe 600	mm	mm	maks. grubość materiału w stali do 600 N/mm ^2
Fe 800	mm	mm	maks. grubość materiału w stali do 800 N/mm ^2
Al 250	mm	mm	maks. grubość materiału w aluminium do 250 N/mm ^2
	mm	mm	Średnica otworu prowadzącego do wykonywania wycięć
	mm	mm	Wewnętrzny promień skrętu, min.
	kg	kg	Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii)
L_pA	dB dB Poziom hałasu
L_wA	dB dB Poziom mocy akustycznej
L_pCpeak	dB dB Szczytowy poziom emisji ciśnienia akustycznego
K...			Niepewność
a	m/s ^2	m/s ^2	Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 62841
a_h	m/s ^2	m/s ^2	Wartość emisji drgań
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI.

Dla własnego bezpieczeństwa.

OSTRZEŻENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem

niniejszej instrukcji eksploatacji, jak również

załączonych „Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 465 06 0). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie.

Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy.

Przeznaczenie elektronarzędzia:

BLS ( ^** ): ręcznie prowadzone nożyce przeznaczone do cięcia blachy w miejscach osłoniętych przed działaniem czynników atmosferycznych, bez użycia wody i przy zastosowaniu atestowanych przez firmę Fein narzędzi roboczych i osprzętu.

BSS (**): ręcznie prowadzone nożyce szczelinowe przeznaczone do cięcia blachy oraz do cięcia kątów ostrych w miejscach osłoniętych przed działaniem czynników atmosferycznych, bez użycia wody i przy zastosowaniu atestowanych przez firmę Fein narzędzi roboczych i osprzętu.

Niniejsze elektronarzędzie przewidziane jest również do pracy z generatorami prądu zmiennego o wystarczającej mocy, odpowiadającymi normie ISO 8528, klasy G2. Norma ta uważana jest za przekroczoną, w szczególności wówczas, gdy tak zwany współczynnik zniekształceń harmonicznych przekracza 10 %. W razie zaistnienia wątpliwości należy zasięgnąć informacji na temat stosowanego generatora.

Szczególne przepisy bezpieczeństwa.

Należy stosować dodatkowe rękojeści znajdujące się w wyposażeniu standardowym urządzenia. Utrata kontroli może spowodować obrażenia u osoby obsługującej.

Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, może doprowadzić do utraty słuchu.

Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa.

Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek.

Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy.

Regularnie należy czyścić otwory wentylacyjne elektronarzędzia, używając do tego celu narzędzi niemetalowych. Dmuchawa silnika wciąga kurz do obudowy. Duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

Nie wolno kierować elektronarzędzia ani w swoim kierunku, ani w kierunku innych osób lub zwierząt. Istnieje niebezpieczeństwo skaleczenia przez ostre lub gorące narzędzia robocze.

Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych.

Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprądowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej.

Drgania działające na organizm człowieka przez kończyny górne

Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 62841 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Wskazówki dotyczące obsługi.

Elektronarzędzie uruchamiać przed zetknięciem z obrabianym materiałem.

Jeżeli to możliwe, elektronarzędzie należy trzymać podczas pracy prostopadle do obrabianej powierzchni (BLS 1.6 E (**) i BLS 2.5 E (**)).

Elektronarzędzie należy prowadzić równomiernie, lekko je popychając w kierunku cięcia. Zbyt silny posuw negatywnie znacznie skraca żywotność narzędzi roboczych.

Nie należy przecinać blach na spawach. Nie należy ciąć blach wielowarstwowych, jeżeli ich łączna grubość przekracza dopuszczalną grubość materiału przeznaczonego do obróbki.

BLS 1.6 E, BLS 2.5 E (**) : W celu przedłużenia żywotności noży zaleca się naniesienie wzdłuż planowanej linii cięcia środka smarującego:

- do cięcia blach stalowych: pasta lub olej do cięcia, - do cięcia aluminium: nafta.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Linia cięcia nie może być zabrudzona smarem.

Elektronarzędzie można wyłączyć dopiero po wyjęciu go z obrabianego materiału.

Oznaką zużytych noży jest wyraźny wzrost potrzebnej siły przy posuwie przy jednoczesnym obniżeniu prędkości cięcia.

BSS ( ^** ): Pod wycięcia wewnętrzne należy yuprzednio wykonać nawiercenie, średnica patrz „Dane Techniczne“.

BSS 1.6 CE ( ^** ): Podczas wykonywania nacięć, wióry z elektronarzędzia należy usuwać przy włączonym silniku. Zaleca się zdejmowanie dłuższych wiórów.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Noży i noży bocznych nie da się ostrzyć.

BSS 2.0 E ( ^ ): Noże i noże boczne można ostrzyć. BSS 2.0 E ( ^ ): Do zastosowań stacjonarnych elektronarzędzie należy zamocować w imadle, którego szczęki wykonane są z aluminium lub tworzywa sztucznego. Imadło należy dociągnąć na tyle mocno, aby unieruchomić narzędzie robocze, ale nie za mocno, aby go nie uszkodzić.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): Noży nie można poddawać kolejnemu ostrzeniu. Wymieniać należy zawsze komplet noży.

Konserwacja i serwisowanie.

Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy często przedmuchować wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza spreżonego i stosować wyłącznik ochronny różnicowo-prądowy (Fl).

Produktów, który miały kontakt z azbestem nie wolno oddawać do naprawy. Produkty skażone azbestem należy usuwać w sposób zgodny z obowiązującymi w danym kraju przepisami prawnymi dotyczącymi postępowania z azbestem.

Jeżeli przewód przyłączeniowy elektronarzędzia jest uszkodzony, wymiany musi dokonać producent lub jego przedstawiciel handlowy.

Aktualna lista części zamiennych dla niniejszego elektronarzędzia znajduje się pod adresem internetowym www.fein.com.

W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Narzędzia robocze, noże boczne (BSS (**))

Rękojmia i gwarancja.

Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.

W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.

Oświadczenie o zgodności.

Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.

Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ochrona środowiska, usuwanie odpadów.

Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
