Vrsta izdelka	Dvorezni prenosni škarje
Znamka	Fein
Model	BSS 1.6 E
Napajanje	Omrežje (priključni kabel z vtičem)
Vrsta izolacije	Dvojna izolacija (ojačana izolacija)
Glavna uporaba	Suho rezanje pločevine in ukrivljeni rezi
Pogoji uporabe	Zaščiteno pred vremenskimi vplivi
Varnost - obvezno branje	Preberite navodila za uporabo in splošna varnostna navodila
Zahtevana osebna zaščita	Zaščita oči, zaščita sluha, zaščita rok
Vzdrževanje - prezračevanje	Redno čistite prezračevalne reže z nekovinskimi orodji
Vzdrževanje - prah	V primeru ekstremne uporabe v notranjost pihajte suh in brezoljni stisnjen zrak
Obrabljivi deli	Rezila in čeljusti (na tem modelu jih ni mogoče ponovno brusiti)
Nadomestni deli	Seznam je na voljo na www.fein.com
Garancija	Skladno z veljavno zakonodajo, garancija proizvajalca FEIN
Skladnost	Direktive Evropske unije (oznaka CE)
Recikliranje	Električno orodje in dodatno opremo ločeno oddajte v okolju prijazen reciklažni center

Pogosto zastavljena vprašanja - BSS 1.6 E Fein

Kakšna je vrsta tega orodja Fein BSS 1.6 E?

To so dvorezni prenosni škarje, namenjene suhemu rezanju pločevine in ukrivljenim rezom.

Kakšne varnostne ukrepe je treba upoštevati pred uporabo?

Obvezno preberite navodila za uporabo in splošna varnostna navodila. Nosite zaščito oči, zaščito sluha in uporabite zaščito rok. Pred kakršnim koli vzdrževanjem izključite vtič iz omrežja.

Kakšno mazivo uporabiti za rezanje?

Pri škarjah BSS mora biti rezalna pot brez maziva. Za ta model ne uporabljajte maziva.

Kako očistiti električno orodje?

Redno čistite prezračevalne reže z nekovinskimi orodji. V primeru ekstremne uporabe v notranjost pihajte suh in brezoljni stisnjen zrak.

Ali je rezila in čeljusti mogoče ponovno brusiti?

Ne, za model BSS 1.6 E čeljusti in rezila ni mogoče ponovno brusiti. Če so obrabljeni, jih je treba zamenjati.

Kje najti nadomestne dele?

Trenutni seznam nadomestnih delov je na voljo na spletni strani www.fein.com. Dodatno opremo in čeljusti lahko zamenjate sami.

Kakšna je referenčna napetost orodja?

Referenčna napetost (UV) je navedena na tipski ploščici. Priporočljiva je uporaba napajalnika z diferencialnim odklopnikom največ 30 mA.

Ali lahko to orodje uporabljam z generatorjem?

Da, to orodje je zasnovano za delovanje z generatorji zadostne moči, skladnimi s standardom ISO 8528, razred G2. Prepričajte se, da harmonično popačenje ne presega 10 %.

Kako zamenjati rezila?

Izvlecite vtič. Odstranite obrabljena rezila in namestite nova. Prepričajte se, da so pravilno pritrjena. Pri modelih BSS 1.6 E rezil ni mogoče ponovno brusiti, zato jih zamenjajte z novimi.

Kakšna je največja debelina pločevine, ki jo lahko režem?

Model BSS 1.6 E omogoča rezanje jekla debeline do približno 1,6 mm (okvirne vrednosti; za različne materiale preverite tehnične podatke v navodilih).

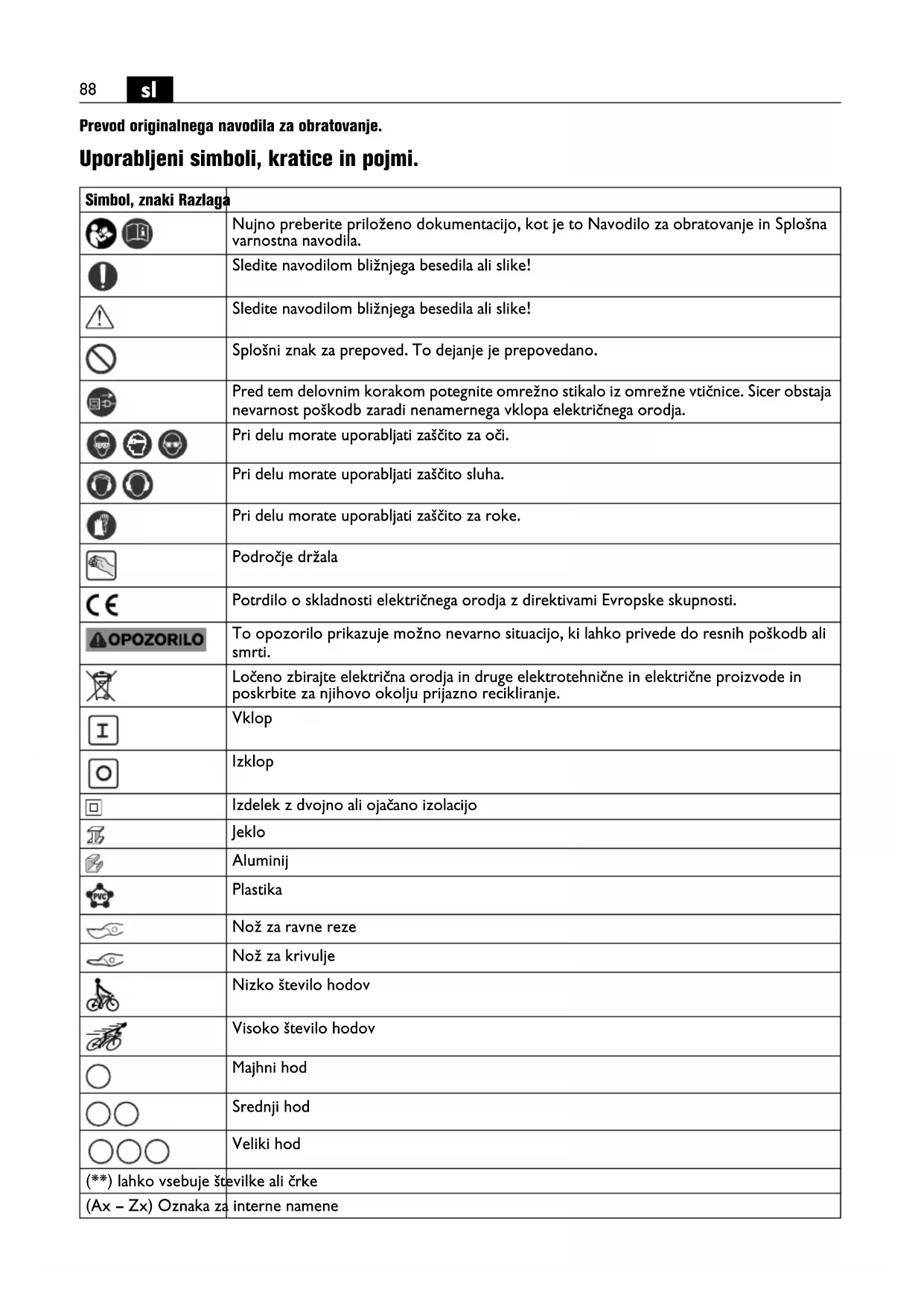

NAVODILA ZA UPORABO BSS 1.6 E Fein

Simbol, znaki Razlaga
[XBWY]			Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
			Sledite navodilom bližnjega besedila ali slike!
			Sledite navodilom bližnjega besedila ali slike!
[YB4A]			Splošni znak za prepoved. To dejanje je prepovedano.
[6AD2]			Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
			Pri delu morate uporabljati zaščito za oči.
			Pri delu morate uporabljati zaščito sluha.
			Pri delu morate uporabljati zaščito za roke.
			Področje držala
			Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
	POZORILO		To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
			Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
			Vklop
[7BSY]			Izklop
[###]			Izdelek z dvojno ali ojačano izolacijo
[S###]			Jeklo
[S###]			Aluminij
			Plastika
[S###]			Nož za ravne reze
[S###]			Nož za krivulje
			Nizko število hodov
			Visoko število hodov
			Majhni hod
			Srednji hod
			Veliki hod
(**) lahko vsebuje številke ali črke
(Ax - Zx) Oznaka za interne namene
Znaki Mednarodna enota Nacionalna enota Razlaga
P_1	W W Zmogljivost motorja
P_2	W	W	O d d
n_0	/min, min ^-1 , rpm,r/min	/min Število hodov	pri prostem teku
n_S	m/min m/min Hitrost	rezanja
UV V Naznačena	napetost
f	Hz	Hz	Frekvenca
M...	mm	mm	Mera, metrični navoj
∅	mm	mm	Premer okrolega dela
Fe 400	mm	mm	Maks. debelina materiala v jeklu 400 N/mm ^2
Fe 600	mm	mm	Maks. debelina materiala v jeklu 600 N/mm ^2
Fe 800	mm	mm	Maks. debelina materiala v jeklu 800 N/mm ^2
Al 250	mm	mm	Maks. debelina materiala v aluminiju 250 N/mm ^2
	mm	mm	Premer navrtane izvrtine za notranje izreze
	mm	mm	Notranji radij krivulje, najmanj
	kg	kg	Teža v skladu z EPTA-Procedure 01
L_pA	dB dB	Nivo hrupa
L_wA	dB dB	Moč hrupa
L_pCpeak	dB dB	Najvišji nivo hrupa
K...			Negotovost
a	m/s ^2	m/s ^2	Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)
a_h	m/s ^2	m/s ^2	Emisijska vrednost vibracij
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih

varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

BLS ( ^** ): ročno vodene škarje za pločevino za rezanje pločevine z vstavnimi orodji, ki so dovoljena s strani podjetja Fein in priborom brez dovoda vode v vremensko zaščitenem okolju.

BSS ( ^** ): ročno voden sekalnik za rezanje pločevine v ozkih krivuljah z vstavnimi orodji, ki so dovoljena s strani podjetja Fein in priborom brez dovoda vode v vremensko zaščitenem okolju.

To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, če se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate.

Posebna varnostna navodila.

Uporabljate dobavljene dodatne ročaje, ki so priložene napravi. Izguba kontrole lahko povzroči poškodbe.

Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo

pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru. Uporabljajte lepilne ploščice.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.

Električnega orodja ne obračajte proti svojemu telesu ali telesu drugih oseb ali živali. Obstaja nevarnost poškodb zaradi ostrih ali vročih vstavnih orodij.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merilnim postopkom po EN 62841 in se lahko uporabljajo za primerjavo električnih orodij med seboj. Primeren je tudi za začasno oceno obremenjenosti z vibracijami. Naveden nivo vibracij reprezentira glavne uporabe električnega orodja. Če pa električno orodje uporabljate še v druge namene, z odstopajočimi vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo vibracij odstopa. To lahko obremenjenosti z vibracijami med določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate upoštevati tudi tisti čas, ko je naprava izklopljena in sicer teče, vendar dejansko ni v uporabi. To lahko ombremenjenost z vibracijami preko celotnega obdobja dela občutno zmanjša. Določite dodatne varnostne ukrepe za zaščito uporabnika pred vpljivi vibracij, npr. vzdrževanje električnega orodja in vstavnih orodij, segrevanje rok, organizacija delovnih postopkov.

Električno orodje morate voditi enakomerno in z lahnim pomikom v smeri rezanja. Premočan pomik občutno zmanjša življenjsko dobo vstavnega orodja. Ne rezite pločevin na zvarih. Ne rezite večplastnih pločevin, ki prekoračijo maksimalno debelino materiala.

BLS 1.6 E, BLS 2.5 E ( ^** ): Za povečanje življenjske dobe noža priporočamo, da vzdolž načrtovane linije razreza nanesete mazivo:

- za razrez jeklene pločevine: rezalna pasta ali rezalno olje,

- za razrez aluminija: petrolej.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Rezalna linija mora biti brez maziva.

Električno orodje izklopite šele potem, ko ste ga potegnili iz rezalne linije.

Znak za obrabljene nože je občutno povečana potrebna potisna sila pri zmanjšanem delovnem napredku.

BSS ( ^** ): Pri rezanju notranje konture je potrebno navrtanje, glejte poglavje „Tehnični podatki“.

BSS 1.6 CE (**): Pri vrezih potegnite električno orodje pri delujočem motorju vstran od odrezka. Daljše odrezke morate odrezati.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Nože in rezalne čeljusti ni možno naknadno nabrusiti.

BSS 2.0 E (**): Nože in rezalne čeljusti je možno naknadno nabrusiti.

BSS 2.0 E (**) : Za stacionarno obratovanje vpnite električno orodje v primež z zaščitnimi čelljustmi iz aluminija ali umetne mase. Primerno pritegnite primež, tako da se bo vstavno orodje trdno pridržalo in se ne bo poškodovalo.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): Nožev ni možno nabrusiti, zaradi tega jih morate vselej v parih zamenjati.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko prevodni prah, ki nastane pri obdelavi kovin, usede v notranjosti električnega orodja. Pri

tem se lahko poškoduje zaščitna izolacija električnega orodja. Iz notranjosti električnega orodja pogosto izpihavajte prezračevalne zareze s suhim in neoljnatim tlačnim zrakom in predvklopite tokovno zaščitno stikalo (Fl).

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Če se poškoduje priključni vodnik električnega orodja, ga mora nadomestiti proizvajalec ali njegovo predstavništvo.

Aktualni seznam nadomestnih delov se nahaja na spletni strani pod www.fein.com.

Naslednje dele lahko po potrebi samostojno zamenjajte:

Vstavna orodja, rezalne čeljusti (BSS (**)

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN.

V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
