BSS 1.6 E - ножиці Fein - Безкоштовний посібник користувача

Тип продукту	Портативні ножиці з подвійним лезом
Бренд	Fein
Модель	BSS 1.6 E
Живлення	Від мережі (кабель з вилкою)
Тип ізоляції	Подвійна ізоляція (посилена ізоляція)
Основне використання	Сухе різання листового металу та криволінійне різання
Умови використання	Захищене від негоди
Безпека - обов'язкове прочитання	Прочитайте інструкцію з експлуатації та загальні вказівки з безпеки
Необхідні засоби індивідуального захисту	Захист очей, захист слуху, захисний кожух рук
Технічне обслуговування - Вентиляція	Регулярно очищайте вентиляційні отвори неметалевими інструментами
Технічне обслуговування - Пил	При інтенсивному використанні продуйте внутрішню частину сухим стисненим повітрям без масла
Зношувані деталі	Ножі та губки (не підлягають заточенню на цій моделі)
Запасні частини	Список доступний на www.fein.com
Гарантія	Відповідно до чинного законодавства, гарантія виробника FEIN
Відповідність	Директиви Європейського Союзу (маркування CE)
Утилізація	Сортуйте електроінструмент та аксесуари в екологічно відповідному центрі утилізації

Часті запитання - BSS 1.6 E Fein

Який тип цього інструменту Fein BSS 1.6 E?

Це портативні ножиці з подвійним лезом, призначені для сухого різання листового металу та криволінійного різання.

Які заходи безпеки необхідно вжити перед використанням?

Обов'язково прочитайте інструкцію з експлуатації та загальні вказівки з безпеки. Використовуйте захист очей, захист слуху та захисний кожух для рук. Перед будь-яким обслуговуванням вийміть вилку з розетки.

Який тип мастила використовувати для різання?

Для ножиць BSS лінія різу повинна бути без мастила. Не використовуйте мастило для цієї моделі.

Як очистити електроінструмент?

Регулярно очищайте вентиляційні отвори неметалевими інструментами. При інтенсивному використанні продуйте внутрішню частину сухим стисненим повітрям без масла.

Чи можна заточити ножі та губки?

Ні, для моделі BSS 1.6 E губки та ніж не підлягають заточенню. Їх необхідно замінити при зносі.

Де знайти запасні частини?

Актуальний список запасних частин доступний на сайті www.fein.com. Ви можете самостійно замінити аксесуари та губки.

Яка номінальна напруга інструменту?

Номінальна напруга (UV) вказана на заводській табличці. Рекомендується використовувати джерело живлення з диференційним автоматичним вимикачем до 30 мА.

Чи можна використовувати цей інструмент з генератором?

Так, цей інструмент призначений для роботи з генераторами достатньої потужності, що відповідають стандарту ISO 8528, клас G2. Переконайтеся, що коефіцієнт гармонійних спотворень не перевищує 10%.

Як замінити ножі?

Відключіть інструмент. Зніміть зношені ножі та встановіть нові. Переконайтеся, що вони надійно закріплені. Для моделей BSS 1.6 E ножі не підлягають заточенню, замінюйте їх на нові.

Яка максимальна товщина листового металу, яку можна різати?

Модель BSS 1.6 E дозволяє різати сталь максимальною товщиною приблизно 1,6 мм (орієнтовні значення; зверніться до технічних характеристик в інструкції для різних матеріалів).

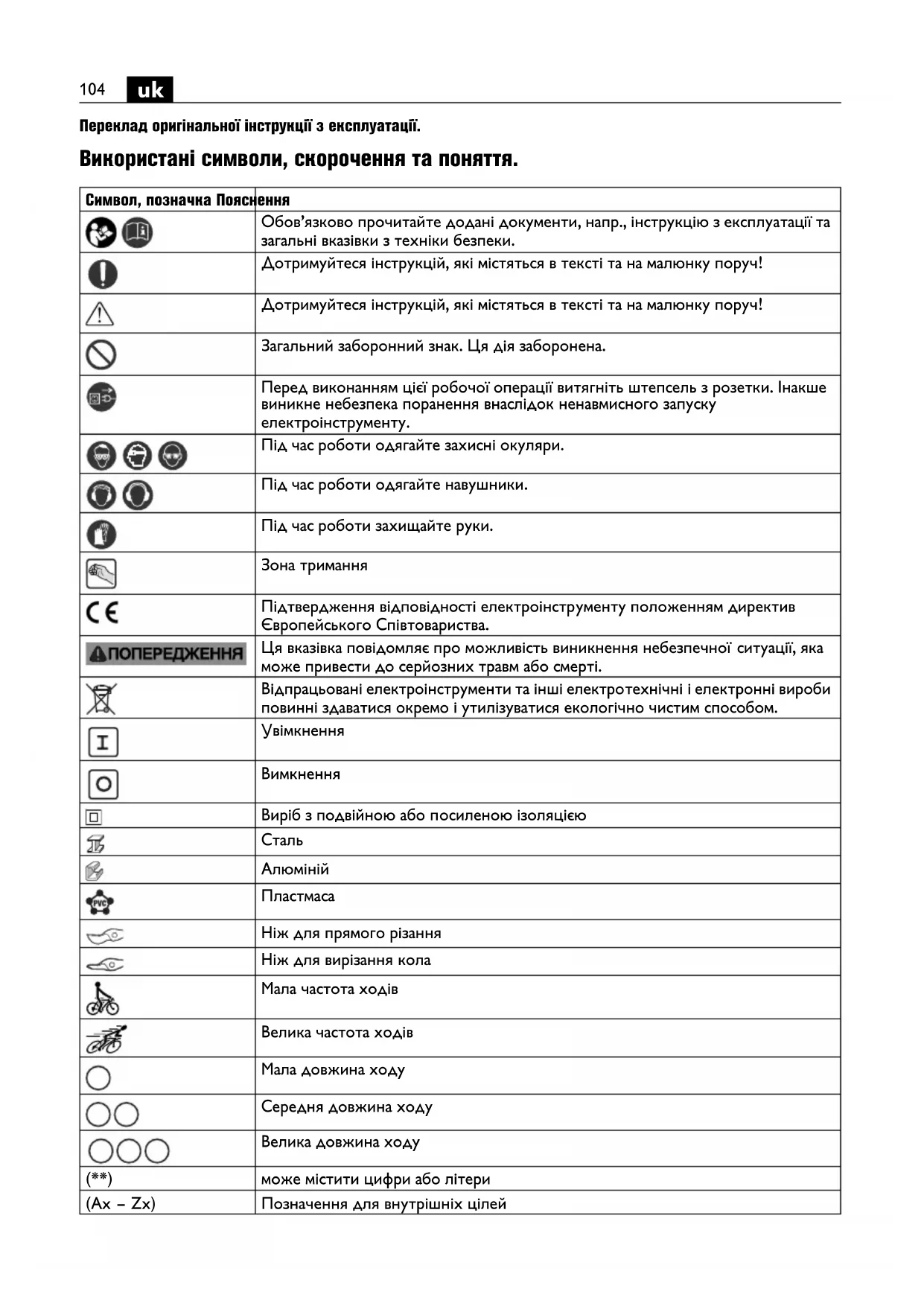

ПОСІБНИК КОРИСТУВАЧА BSS 1.6 E Fein

Переклад оригінальної інструкції з експлуатації.

Використані символи, скорочення та поняття.

Символ, позначка Пояснення
	Обов’язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки.
[0783]	Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч!
	Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч!
[27Z6]	Загальний заборонний знак. Ця дія заборонена.
[6DBX]	Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту.
[Y4YK]
	Під час роботи одягайте захисні окуляри.
	Під час роботи одягайте навушники.
	Зона тримання
	Підтвердження відповідності електроінструменту положенням директив Європейського Співтовариства.
[3W7A]	Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті.
	Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом.
	Увімкнення
[TK08]	Вимкнення
	Виріб з подвійною або посиленою ізоляцією
[XGHB]	Сталь
	Алюміній
[2T80]	Пластмаса
	Ніж для прямого різання
	Ніж для вирізання кола
	Мала частота ходів
[В6TC]	Велика частота ходів
	Мала довжина ходу
	Середня довжина ходу
	Велика довжина ходу
	може містити цифри або літери
	Позначення для внутрішніх цілей

Позначка Міжнародна одиниця		Національна одиниця	Пояснення
P_1	W Вт Споживча потужність
P_2	W	В	т Корисна потужність
n_0	/min, min ^-1 , rpm, r/min	/хвил.	Частота ходів на холостому ходу
n_S	m/min	м/хвил.	Швидкість різання
UV	В	Розрахункова	напруга
f	Hz	Гц	Частота
M...	mm	мм	Діаметр метричної різьби
∅	mm	мм	Діаметр круглої частини
Fe 400	mm	мм	Макс. товщина матеріалу, сталь до 400 H/mm ^2
Fe 600	mm	мм	Макс. товщина матеріалу, сталь до 600 H/mm ^2
Fe 800	mm	мм	Макс. товщина матеріалу, сталь до 800 H/mm ^2
Al 250	mm	мм	Макс. товщина матеріалу, алюміній до 250 H/mm ^2
	mm	мм	Діаметр попереднього отвору для внутрішніх вирізів
	mm	мм	Мін. внутрішній радіус кривої
	kg	кг	Вага відповідно до ЕРТА-Procedure 01
L_pA	dB дБ	Рівень звукового	тиску
L_wA	dB	дБ	Рівень звукової потужності
L_pCpeak	dB	дБ	Піковий рівень звукового тиску
K...			Похибка
a	m/s ^2	m/c ^2	Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків)
a_h	m/s ^2	m/c ^2	Вібрація
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	м, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/c ^2	Основні та похідні одиниці Міжнародної системи одиниць SI.

Для Вашої безпеки.

ПОПЕРЕДЖЕННЯ

Прочитайте всі правила з техніки безпеки і вказівки.

Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.

Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.

Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальн вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.

Зважайте також на чинні національні приписи з охорони праці.

Призначення електроінструменту:

BLS ( ^** ): Ручні ножиці для різання листового металу в закритих приміщеннях без подачі води з допущеними фірмою Fein робочими інструментами та приладдям.

BSS (**): Ручні шліцьові ножиці для різання листового металу і виконання вузьких криволінійних вирізів в закритих приміщеннях без подачі води з допущеними фірмою Fein робочими інструментами та приладдям.

Цей електроприлад придатний для експлуатації від генераторів змінного струму із достатньою потужністю, що відповідають нормі ISO 8528, клас виконання G2. Ця норма не виконується, зокрема, якщо так званий коефіцієнт гармонік перевищує 10 %. У разі сумнівів поцікавтеся інформацією про генератор, який Ви застосовуєте.

Специфічні вказівки з техніки безпеки.

Використовуйте додані до електроінструменту додаткові рукоятки. Втрата контролю над електроінструментом може призводити до тілесних ушкоджень.

Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличких частинок, що утворюються під час шліфування, та частинок матеріалу.

Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.

Фінсуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.

Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом. Таблички треба приклеювати.

Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.

Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.

Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.

Не направляйте електроінструмент на себе, інших осіб або тварин. Це несе в собі небезпеку поранення гострими або гарячими робочими інструментами.

Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.

Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимкнення із номінальним струмом спрацювання 30 мА або менше.

Вібрація руки

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 62841; нею можна користуватися для порівняння приладів. Цією цифрою можна користуватися також і для попередньої оцінки вібраційного навантаження. Зазначений рівень вібрації стосується головних робіт, на які розрахований електроінструмент. Однак при застосуванні електроінструменту для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим.

Це може значно збільшити вібраційне навантаження протягом всього часу роботи.

Для точної оцінки вібраційного навантаження треба ураховувати також і інтервали, коли прилад вимкнутий або коли він хоч і увімкнутий, але не використовується. Це може значно зменшити вібраційне навантаження протягом всього часу роботи.

Визначте додаткові заходи безпеки для захисту від вібрації працюючого з інструментом, як напр.: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.

Вказівки з експлуатації.

Приставляйте електроприлад до оброблюваної деталі лише увімкнутим.

Під час різання тримайте електроінструмент якомога перпендикулярно до поверхні заготовки (BLS 1.6 E (**) і BLS 2.5 E (**)).

Ведіть електроінструмент рівномірно з легким просуванням у напрямку різання. Занадто сильна подача значно скорочує строк служби електроінструменту.

Не розрізайте листовий метал у місцях зварювання.

Не розрізайте декілька шарів листового металу, якщо їх товщина перебільшує максимально допустиму товщину матеріалу.

BLS 1.6 E, BLS 2.5 E ( ^** ): 3 метою збільшення експлуатаційного ресурсу ножів рекомендується змашувати заплановану лінію різання мастилом:

- при різанні листової сталі: пасту для різання або олію для змашування і охолодження різального інструмента,

- при різанні алюмінію: гас.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): На лінії розрізання не повинно бути мастила.

Вимикайте електроінструмент лише після того, як Ви витягнете його з матеріалу.

Ознакомю зношення ножів є значне підвищення необхідної сили подачі при повільному просуванні роботи.

BSS (**) : Для виконання внутрішніх вирізів необхідно попередньо просвердлити отвір, див. «Технічні дані».

BSS 1.6 CE ( ^** ): Під час виконання прорізів знімайте стружку з електроінструменту при увімкненому двигуні. Відрізайте довгу стружку.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Ножі і плашки не можна загострювати.

BSS 2.0 E ( ^** ): Ножі і плашки можна загострювати.

BSS 2.0 E (**) : Для стаціонарної експлуатації затисніть електроінструмент в лещатах з м'якими вставками із алюмінію або пластмаси. Затягніть лещата належним чином, щоб робочий інструмент міцно тримався і не пошкодився.

BLS 1.6 CE (**), BLS 2.5 E (**): Ножі не можна загострювати. їх потрібно завжди замінювати в парі.

Ремонт та сервісні послуги.

В екстремальних умовах застосування для обробки металів усередині електроінструменту може осідати

електропровідний пил. Захисна ізоляція електроінструменту може пошкодитися.

Продувайте часто внутрішні частини інструменту через вентиляційні щілини сухим та нежирним стисненим повітрям та під'єднуйте пристрій захисного вимкнення.

Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.

У разі пошкодження мережного шнура електроінструмента шнур повинен замінити виробник або його представник.

Актуальний перелік запчастин до цього електроінструменту Ви знайдете в Інтернеті за адресою: www.fein.com.

За необхідністю Ви можете самостійно замінити наступні деталі: змінні робочі інструменти, плашки (BSS (**)

Гарантія.

Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.

Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.

Заява про відповідність.

Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.

Технічна документація: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Захист навколишнього середовища, утилізація.

Упаковку, відпрацьовані електроінструменти та приладя потрібно утилізувати екологічно чистим способом.
