BSS 1.6 E - žirklės Fein - Nemokama naudojimo instrukcija

Produkto tipas	Nešiojamos dvigubo ašmenų žirklės
Prekės ženklas	Fein
Modelis	BSS 1.6 E
Maitinimas	Tinklas (jungiamasis kabelis su kištuku)
Izoliacijos tipas	Dviguba izoliacija (sustiprinta izoliacija)
Pagrindinis naudojimas	Sausas lakštų pjovimas ir lenktiniai pjūviai
Naudojimo sąlygos	Apsaugota nuo oro sąlygų
Saugumas – privaloma perskaityti	Perskaityti naudojimo instrukciją ir bendruosius saugos nurodymus
Reikalinga asmeninė apsauga	Akių apsauga, klausos apsauga, rankų apsauga
Priežiūra – ventiliacija	Reguliariai valyti ventiliacijos angas nemetaliniais įrankiais
Priežiūra – dulkės	Esant ekstremalioms naudojimo sąlygoms, į vidų pūsti sausą ir be alyvos suslėgtą orą
Dėvimosios dalys	Pjovimo peiliai ir dantys (šio modelio negalima pagaląsti)
Atsarginės dalys	Sąrašą galima rasti www.fein.com
Garantija	Atitinka galiojančius teisės aktus, gamintojo FEIN garantija
Atitiktis	Europos Sąjungos direktyvos (CE ženklas)
Perdirbimas	Elektrinį įrankį ir priedus rūšiuoti aplinkai draugiškame perdirbimo centre

Dažnai užduodami klausimai - BSS 1.6 E Fein

Koks šio Fein BSS 1.6 E įrankio tipas?

Tai nešiojamos dvigubo ašmenų žirklės, skirtos sausam lakštų pjovimui ir lenktiniams pjūviams.

Kokių saugumo priemonių reikia imtis prieš naudojimą?

Būtinai perskaitykite naudojimo instrukciją ir bendruosius saugos nurodymus. Dėvėkite akių apsaugą, klausos apsaugą ir naudokite rankų apsaugą. Prieš bet kokią priežiūrą ištraukite kištuką iš lizdo.

Kokį tepalą naudoti pjovimui?

BSS žirklėms pjovimo linija turi būti be tepalo. Šiam modeliui nenaudokite tepalo.

Kaip valyti elektrinį įrankį?

Reguliariai valykite ventiliacijos angas nemetaliniais įrankiais. Esant ekstremalioms sąlygoms, į vidų pūskite sausą ir be alyvos suslėgtą orą.

Ar peiliai ir dantys gali būti pagaląsti?

Ne, modeliui BSS 1.6 E dantys ir pjovimo peilis negali būti pagaląsti. Juos reikia pakeisti, jei susidėvėję.

Kur rasti atsargines dalis?

Dabartinis atsarginių dalių sąrašas pateikiamas svetainėje www.fein.com. Priedus ir dantis galite pakeisti patys.

Kokia įrankio etaloninė įtampa?

Etaloninė įtampa (UV) nurodyta vardinėje plokštelėje. Rekomenduojama naudoti maitinimo šaltinį su 30 mA maks. diferencialiniu jungikliu.

Ar galiu naudoti šį įrankį su generatoriumi?

Taip, šis įrankis sukurtas veikti su pakankamos galios generatoriais, atitinkančiais standartą ISO 8528, G2 klasė. Įsitikinkite, kad harmoninių iškraipymų faktorius neviršija 10 %.

Kaip pakeisti pjovimo peilius?

Atjunkite įrankį. Išimkite susidėvėjusius peilius ir sumontuokite naujus. Įsitikinkite, kad jie tvirtai pritvirtinti. BSS 1.6 E modeliuose peiliai negali būti pagaląsti, todėl pakeiskite juos naujais.

Kokį maksimalų lakšto storį galiu pjauti?

BSS 1.6 E modelis leidžia pjauti plieną, kurio maksimalus storis yra apie 1,6 mm (orientacinės vertės; skirtingoms medžiagoms žiūrėkite techninius duomenis instrukcijoje).

NAUDOJIMO INSTRUKCIJA BSS 1.6 E Fein

Originalios instrukcijos vertimas.

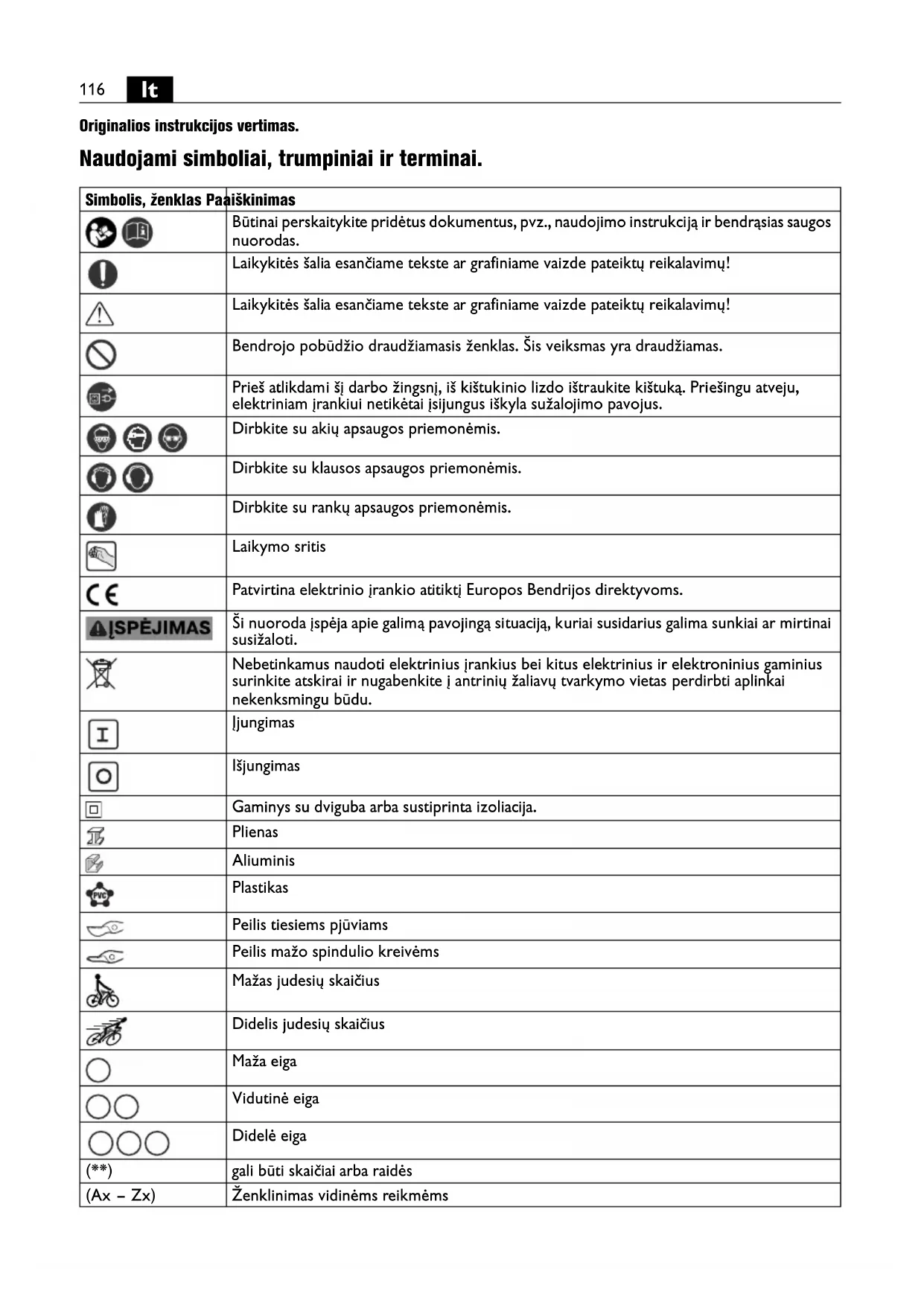

Naudojami simboliai, trumpiniai ir terminai.

Simbolis, ženklas Paaiškinimas
		Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas.
		Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
		Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų!
		Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas.
		Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus.
		Dirbkite su akių apsaugos priemonėmis.
		Dirbkite su klausos apsaugos priemonėmis.
		Dirbkite su rankų apsaugos priemonėmis.
		Laikymo sritis
		Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms.
SPĖJIMAS		Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti.
		Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu.
		Ijungimas
		Išjungimas
[Orya]		Gaminys su dviguba arba sustiprinta izoliacija.
[Prunzi]		Plienas
[Inna]		Aliuminis
		Plastikas
[Seisa]		Peilis tiesiems pjūviams
[Seisa]		Peilis mažo spindulio kreivėms
		Mažas judesių skaičius
		Didelis judesių skaičius
[Seisa]		Maža eiga
		Vidutinė eiga
		Didelė eiga
[06AS]		gali būti skaičiai arba raidės
		Ženklinimas vidinėms reikmėms

Ženklas Tarptautinis vienetas	Nacionalinis vienetas	Paaiškinimas
P_1	W W Naudojamoji galia
P_2	W W Atiduodamoji galia
n_0	/min, min ^-1 , rpm, r/min	/min Tuščiosios eigos	judesių skaičius
n_S	m/min m/min Pjovimo greitis
UV	V	N	u s t
fHz Hz Dažnis
M...	mm	mm	Dydis, metrinis sriegis
∅	mm	mm	Apskritos dalies skersmuo
Fe 400	mm	mm	Maks. plieninio ruošinio storis iki 400 N/mm ^2
Fe 600	mm	mm	Maks. plieninio ruošinio storis iki 600 N/mm ^2
Fe 800	mm	mm	Maks. plieninio ruošinio storis iki 800 N/mm ^2
Al 250	mm	mm	Maks. aliumininio ruošinio storis iki 250 N/mm ^2
	mm	mm	Kiaurymės, skirtos vidiniam kontūrui kirpti, skersmuo
	mm	mm	Mažiausias vidinis posūkio spindulys
	kg	kg	Masė pagal „EPTA-Procedure 01“
L_pA	dB dB	Garso slėgio lygis
L_wA	dB dB	Garso galios lygis
L_pCpeak	dB	dB	Aukščiausias garso slėgio lygis
K...			Paklaida
a	m/s ^2	m/s ^2	Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius)
a_h	m/s ^2	m/s ^2	Vibracijos emisijos vertė
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai.

Jūsų saugumui.

⚠️ ISPÈJIMAS

Perskaitykite visas saugos nuorodas ir reikalavimus.

Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.

Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.

Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju

saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.

Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.

Elektrinio jrankio paskirtis:

BLS ( ^** ): rankomis valdomos skardos žirklės, skirtos skardai su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje.

BSS (**) : rankomis valdomos juostinės žirklės, skirtos skardai mažo spindulio kreivėmis su Fein aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo pjauti nuo atmosferos poveikio apsaugotoje aplinkoje. Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.

Specialiosios saugos nuorodos.

Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Praradus kontrolę iškyla pavojus susižeisti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.

Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus.

Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.

Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.

Nenukreipkite elektrinio įrankio į save, kitus asmenis, gyvūnus. Aštrūs ir įkaitę darbo įrankiai kelia sužalojimo pavojų.

Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.

Patarimas: elektrinį įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.

Plaštakas ir rankas veikianti vibracija

Sioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius ji galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpi gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Valdymo nuorodos.

Elektrinj įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio.

Kirpdami elektrinj įrankį laikykite kaip galima vertikaliau ruošinio paviršiaus atžvilgiu (BLS 1.6 E (**) ir B L S 2 . 5 E ( * * ) ).

Elektrini įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką.

Nekirpkite skardos suvirinimo vietose. Nekirpkite daugiasluoksnių skardų, viršijančių maksimalų ruošinio storį.

BLS 1.6 E, BLS 2.5 E ( ^** ): Siekiant pailginti peilių naudojimo trukmę, numatytą pjūvio liniją rekomenduojama patepti tepimo priemone:

- pjaunant plieninę skardą: pjovimo pasta arba pjovimo alyva, - pjaunant aliuminį: žibalu.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Pjūvio linija turi būti nesutepta tepimo priemonėmis.

Elektrinį įrankį išjunkite tik ištraukę jį iš kirpimo takelio. Susidėvėjusių peilių požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.

BSS ( ^** ): norint iškirpti vidinį kontūrą, pirmiausia reikia išgręžti kiaurymę, žr. „Techninius duomenis“.

BSS 1.6 CE ( ^** ): ipjaudami elektrinį įrankį veikiant varikliui traukite nuo drožlės. Ilgesnes drožles nupjaukite.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Peilių ir pjaunamųjų spaustuvų galąsti negalima.

BSS 2.0 E ( ^** ): peilius ir pjaunamuosius spaustuvus galima pagaląsti.

BSS 2.0 E (**) : norėdami naudoti stacionariai, elektrinį įrankį įtvirtinkite spaustuvuose su apsauginiais veržtuvais iš aliuminio ar plastiko. Spaustuvą užveržkite tiek, kad darbo įrankis būtų tvirtai laikomas, bet nebūtų pažeidžiamas.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): peilių galąsti negalima, abu peilius reikia keisti kartu.

Techninė priežiūra ir remonto dirbtuvės.

Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių.

Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungikljų (Fl).

Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.

Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, ji turi pakeisti gamintojas arba gamintojo atstovas.

Šio elektrinio įrankio atsarginių dalių naujausią sąrašą rasite internete www.fein.com.

Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius, pjaunamuosius spaustuvus (BBS (**))

Įstatyminė garantija ir savanoriška gamintojo garantija.

Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.

Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.

Atitikties deklaracija.

Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.

Techninė byla laikoma:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Aplinkosauga, šalinimas.

Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
