| 製品タイプ | 携帯用両刃シャー |
| ブランド | ファイン |
| モデル | BSS 1.6 E |
| 電源 | 電源コード付きプラグ接続 |
| 絶縁タイプ | 二重絶縁 (強化絶縁) |
| 主な用途 | 板金の乾式切断および曲線切断 |
| 使用条件 | 雨風を避けて使用すること |
| 安全注意事項 - 必読 | 取扱説明書および一般安全注意事項を読むこと |
| 必要な個人用保護具 | 保護メガネ、聴覚保護具、ハンドガード |
| メンテナンス - 通気口 | 通気スリットを非金属製工具で定期的に清掃すること |
| メンテナンス - ほこり | 過酷な使用時には内部に乾燥したオイルフリーの圧縮空気を吹き込むこと |
| 消耗部品 | ナイフとジョー (このモデルでは再研磨不可) |
| 交換部品 | リストはwww.fein.comでご覧いただけます |
| 保証 | 適用される法的規制に準拠、FEINメーカー保証 |
| 適合性 | EU指令 (CEマーキング) |
| リサイクル | 電動工具とアクセサリは環境に配慮したリサイクルセンターで分別すること |
よくある質問 - BSS 1.6 E Fein
ユーザーの質問 BSS 1.6 E Fein
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード はさみ 無料でPDF形式で！マニュアルを見つける BSS 1.6 E - Fein 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 BSS 1.6 E ブランド Fein.
使用説明書 BSS 1.6 E Fein
"一般性安全规章"（书目码34130465060）

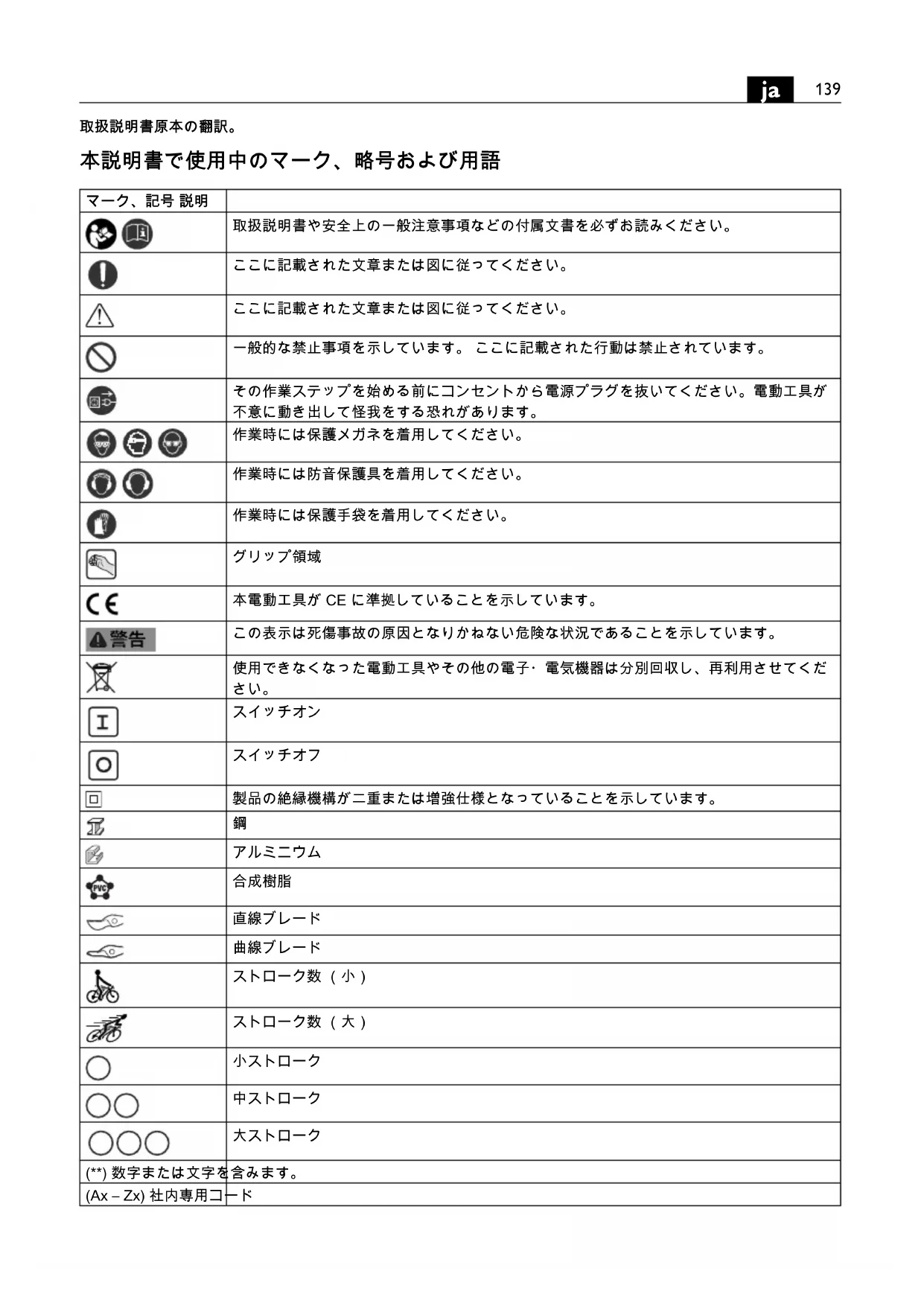

本説明書で使用中のマーク、略号および用語
| マーク、記号説明 | |
 | 取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。 |
 | ここに記載された文章または図に従ってください。 |
 | ここに記載された文章または図に従ってください。 |
 | 一般的な禁止事項を示しています。ここに記載された行動は禁止されています。 |
 | その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。 |
 | 作業時には保護メガネを着用してください。 |
 | 作業時には防音保護具を着用してください。 |
 | 作業時には保護手袋を着用してください。 |
 | グリップ領域 |
 | 本電動工具がCEに準拠していることを示しています。 |
 | この表示は死傷事故の原因となりかねない危険な状況であることを示しています。 |
 | 使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。 |
 | スイッチオン |
 | スイッチオフ |
| [meled] | 製品の絶縁機構が二重または増強仕様となっていることを示しています。 |
| [meled] | 鋼 |
| [meled] | アルミニウム |
 | 合成樹脂 |
| [meled] | 直線ブレード |
| [meled] | 曲線ブレード |
 | ストローク数(小) |
 | ストローク数(大) |
 | 小ストローク |
 | 中ストローク |
 | 大ストローク |
| (**)数字または文字を含みます。 | |
| (Ax-Zx)社内専用コード | |
| 記号 国際単位 国内単位 説明 | |||
| P_1 | WW電力消費量 | ||
| P_2 | WW出力電力 | ||
| n_0 | /min, min ^-1 , rpm,r/min | 回/分 空運転時のス | トローク数 |
| n_S | m/min m/min 切断速度 | ||
| UV V 定格電圧 | |||
| fHz Hz 周波数 | |||
| M... | mm | mm | メートルねじの寸法 |
| ∅ | mm | mm | 円形部品の直径 |
| ※ Fe 400 | mm | mm | 鋼板の最大厚さ 400 N/mm ^2 まで |
| ※ Fe 600 | mm | mm | 鋼板の最大厚さ 600 N/mm ^2 まで |
| ※ Fe 800 | mm | mm | 鋼板の最大厚さ 800 N/mm ^2 まで |
| ※ Al 250 | mm | mm | アルミ製工作物の最大厚さ 250 N/mm ^2 まで |
| mm | mm | 最小切断穴径 | |
| mm | mm | 最小曲線内径 | |
| kg | kg | 重量 (EPTA-Procedure 01 に準拠して測定されています) | |
| L_pA | dB dB 音圧レベル | ||
| L_wA | dB dB 音量レベル | ||
| L_pCpeak | dB dB ピーク音圧レベル | ||
| K... | 不的確 | ||
| a | m/s ^2 | m/s ^2 | EN 62841 準拠振動加速度(3 方向のベクトル和) |
| a_h | m/s ^2 | m/s ^2 | 振動値 |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | 国際単位系(SI)で使用されている基本単位および組立単位。 | |
安全のために
警告
安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法
を厳守しないと、感電、火災、怪我等の事故発生の恐れがあります。
お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。
この取扱説明書および付属の「安全上のご注意」(文書番号34130465060)をよくお読みにな
り、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。
国内で適用されている一連の労働安全衛生規則にも留意してください。
電動工具について：
BLS (**): この手持ちシートメタルシャーはシートメタルの切断にご使用ください。雨風から保護された場所で水を供給せずにご使用ください。必ず Fein が推奨する先端工具およびアクセサリーをご使用ください。
BSS (**)：この手持ちスリッティングシャーはシートメタルや狭い曲線の切断にご使用ください。雨風から保護された場所で水を供給せずにご使用ください。必ずFeinが推奨する先端工具およびアクセサリーをご使用ください。
この電動工具は、ISO 8528 規格の G2 タイプ AC 発電機でも使用することができます。しかし、この規定は 10% 以上の大きな能力変動がある場合は適応いたしません。ご不明な点がありましたら、ご使用の発電機についてご確認ください。
特殊な安全注意事項
同梱のハンドルを取り付けてご使用ください。コントロールを失うと、けがの原因になります。
個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。
作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。
材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。
電動工具上に銘板やマークを固定する際には、ネジやリベットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。貼付方式の銘板を使用してください。
電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。
非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。
電動工具をご自分、他の人物または動物に向けないでください。先のとがった、または熱くなった先端工具で怪我をする恐れがあります。
ご使用になる前に電源線およびプラグが破損していないかを確認してください。
推奨：この電動工具には検出電流が 30 mA またはそれ以下の漏電遮断器 (RCD) を常に使用ください。
手に伝わる振動
本説明書上に記載された振動レベルは EN 62841 の規格に準拠した測定方法で測定されているため、この情報は他の電動工具との比較時にご使用いただけます。また、振動負荷の事前調査にもご使用いただけます。記載中の振動レベルは電動工具を主な用途にご使用になった場合の代表値を示しています。用途やご使用になる先端工具、保守状況によっては、記載中の振動レベルと異なることがあります。このような場合、作業中の振動負荷が大幅に高くなることがあります。
振動負荷を正確に推測する場合には、電動工具のスイッチを切っている時間やスイッチは入っていても実際に使用していない時間も考慮に入れる必要があります。これにより、作業中の振動負荷は大幅に低下することがあります。
電動工具や先端工具の保守、手の保温、作業フローの計画などの追加的措置を定めることで、作業員を振動負荷から保護してください。
取り扱いにあたっての注意
必ず電動工具のスイッチを入れてから工作物にあててください。
切断の際には電動工具を加工表面に向かってできるだけ垂直に保持してください。(BLS 1.6 E (**) および BLS 2.5 E (**)).
電動工具に均等に力をあてながら、切断方向へ軽く押してください。力を与えすぎると、電動工具の寿命が大幅に短くなります。
シートメタル材の溶接箇所の切断はお避けください。 能力以上の厚さの多層シートメタル材の切断はお避けください。
BLS 1.6 E, BLS 2.5 E ( ^** ): ブレードの寿命を向上させるため、切断線上には潤滑剤を塗布されることをお奨めします。
- 鋼板の切断時：カッティングペーストまたは切削油 - アルミの切断時：スピンドル油
BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): 切断線には潤滑剤が付着していないことが必要です。
切断線から電動工具を引き出してからスイッチを切ってください。
ブレードが磨耗していると、大きな力を加えなければ作業が進まなくなります。
BSS ( ^** ): 窓抜き切断の際には、事前に穴をあけることが必要です。『技術仕様』を参照してください。
BSS 1.6 CE (**)：切り込みを入れる際には、モーターが作動したままで電動工具を加工材から引き出してください。長い方の加工材を切断してください。
BSS 1.6 E (**), BSS 1.6 CE (**): プレードは再研磨できません。
BSS 2.0 E ( ^** ): ブレードは再研磨可能です。
BSS 2.0 E (**)：固定使用の場合、アルミ製またはプラスチック製のプロテクターを使用して電動工具を万力に固定してください。電動工具がしっかりと固定され、破損しない程度に万力を適切に締めてください。
BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): ブレードは再研磨できません。必ずペアで交換してください。
メンテナンスおよび顧客サービス
過度な環境条件下で金属材料を加工すると、電動工具内部に導通性を持つ粉じんが溜ま
り、本体の絶縁機構に悪影響をおよぼすことがあります。このため、電動工具の通気孔から乾燥したオイルフリー圧縮空気を吹き付けて内部の粉じんを除去するとともに、漏電遮断器（RCD）を接続してください。
アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。
本電動工具の接続コードが破損した場合、メーカーまたは代理業者に接続コードを交換させてください。
この電動工具に適用される最新の交換パーツリストは、インターネットサイト www.fein.com をご覧ください。
以下の部品は、必要に応じてお客様ご自身で交換していただけます：先端工具、切断ジョー（BSS(**)）
保証
製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。
本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。
準拠宣言
FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。
技術資料発行者：
C.& E. Fein GmbH,
D-73529 Schwäbisch Gmünd
環境保護、処分
梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。
