BLK 3.5 E - はさみ Fein - 無料のユーザーマニュアル

製品タイプ	ポータブルナブラ
ブランド	Fein
モデル	BLK 3.5 E
定格電圧	230 V
周波数	50 - 60 Hz
消費電力	550 W
無負荷ストローク数	1200 - 2700 min⁻¹ (調整可能)
最大板厚（鋼 400 N/mm²）	3.5 mm
最大板厚（鋼 600 N/mm²）	2.5 mm
最大板厚（鋼 800 N/mm²）	1.5 mm
最大板厚（アルミ 250 N/mm²）	4.0 mm
EPTAによる重量	1.9 kg
二重絶縁	はい
意図しない再始動防止	はい
電子ストロークプリセット	はい
最小曲線切断内半径	10 mm
切断工具タイプ	パンチとダイ
推奨潤滑	切削ペースト（鋼）、灯油（アルミ）
メンテナンス	圧縮空気を吹き付け、接触面にグリスを塗布
交換可能な消耗部品	パンチとダイ
認可されたアクセサリー	FEIN専用ビットとソケット

よくある質問 - BLK 3.5 E Fein

Fein BLK 3.5 Eのストローク数を調整するには？

工具にある電子プリセットホイールを使用します。位置1から5は短く正確な切断用、位置6は連続運転用です。

パンチとダイの交換方法は？

工具のプラグを抜きます。固定ネジを外し、摩耗したパンチとダイを交換します。取扱説明書に記載された最小長さを守ってください。パンチは再研磨可能ですが、ダイはできません。

BLK 3.5 Eで切断可能な板厚は？

最大3.5 mm（鋼 400 N/mm²）、2.5 mm（鋼 600 N/mm²）、1.5 mm（鋼 800 N/mm²）、4.0 mm（アルミ 250 N/mm²）です。

切断時に潤滑は必要ですか？

はい、パンチとダイの寿命を延ばすために必要です。鋼には切削ペーストまたは切削油、アルミには灯油を使用してください。

工具が詰まった場合はどうすればよいですか？

工具は過負荷と詰まりから保護されています。詰まった場合、電源が遮断されます。工具を停止し、ワークから取り外して点検し、再始動してください。

使用後の工具の掃除方法は？

定期的に乾燥したオイルフリーの圧縮空気を換気口に吹き付けます。外面は非金属布で拭いてください。

BLK 3.5 Eで使用可能なアクセサリーは？

FEINが特別に設計または認可したビット、ソケット、アクセサリーのみを使用してください。未承認のアクセサリーを使用すると危険です。

発電機でナブラを使用できますか？

はい、発電機がISO 8528クラスG2に準拠し、高調波歪み率が10%未満である場合に限ります。

パンチの再研磨方法は？

パンチの長さがダイに指定された最小長さ未満にならない限り再研磨可能です。ダイは再研磨できません。

適合宣言書はどこにありますか？

CEまたはUKCA適合宣言書は取扱説明書の最終ページにあります。技術文書はC. & E. Fein GmbH、Hans-Fein-Straße 81、73529 Schwäbisch Gmünd-Bargau、ドイツに保管されています。

使用説明書 BLK 3.5 E Fein

"一般性安全规章"（书目码34130465060）

本説明書で使用中のマーク、略号および用語

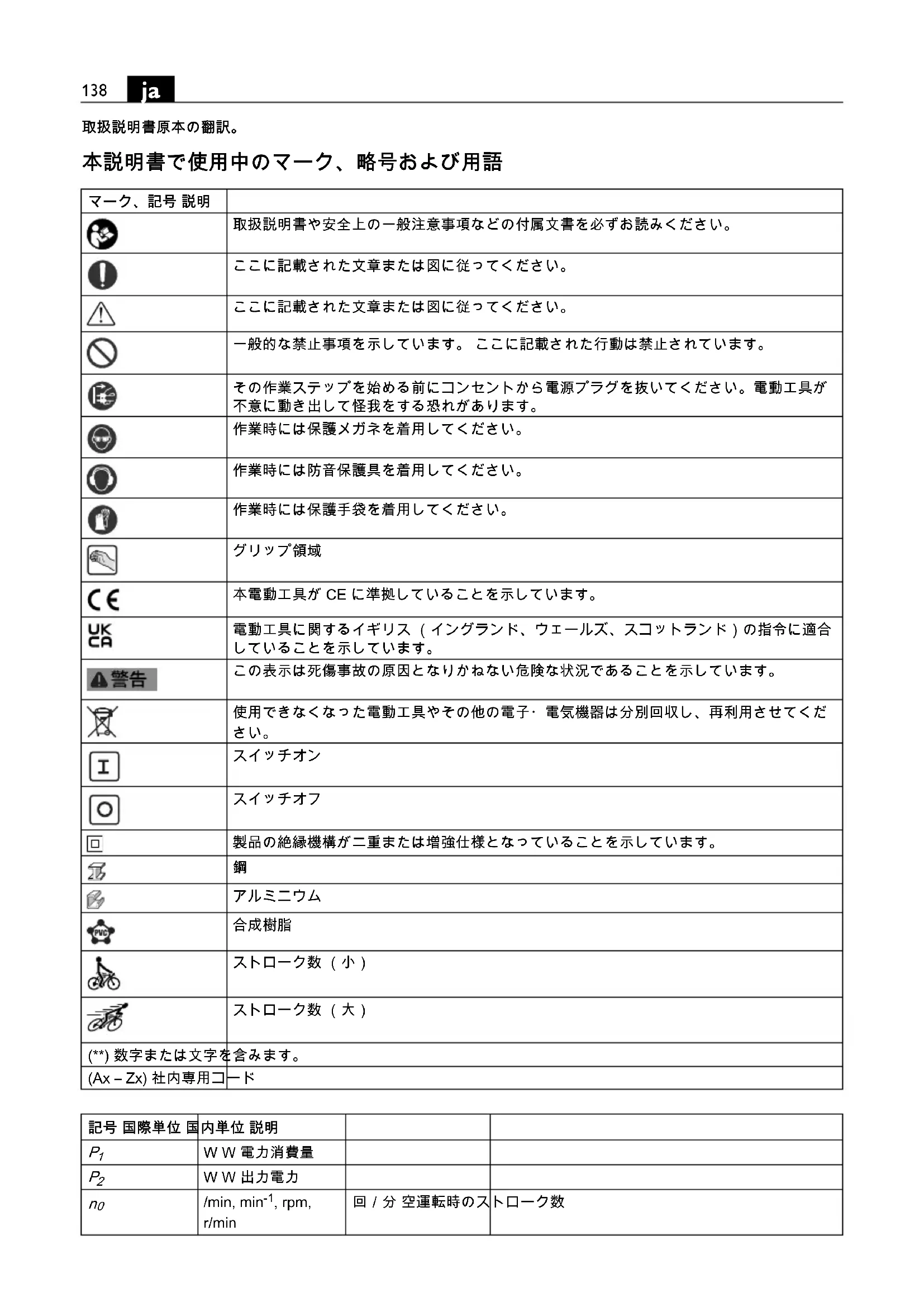

マーク、記号説明
	取扱説明書や安全上の一般注意事項などの付属文書を必ずお読みください。
[CWSZ]	ここに記載された文章または図に従ってください。
	ここに記載された文章または図に従ってください。
	一般的な禁止事項を示しています。ここに記載された行動は禁止されています。
	その作業ステップを始める前にコンセントから電源プラグを抜いてください。電動工具が不意に動き出して怪我をする恐れがあります。
	作業時には保護メガネを着用してください。
	作業時には防音保護具を着用してください。
	作業時には保護手袋を着用してください。
	グリップ領域
	本電動工具がCEに準拠していることを示しています。
	電動工具に関するイギリス(イングランド、ウェールズ、スコットランド)の指令に適合していることを示しています。
	この表示は死傷事故の原因となりかねない危険な状況であることを示しています。
	使用できなくなった電動工具やその他の電子・電気機器は分別回収し、再利用させてください。
	スイッチオン
	スイッチオフ
	製品の絶縁機構が二重または増強仕様となっていることを示しています。
	鋼
	アルミニウム
	合成樹脂
	ストローク数(小)
	ストローク数(大)
(**)数字または文字を含みます。
(Ax-Zx)社内専用コード

記号 国際単位 国内単位 説明
P_1	WW電力消費量
P_2	WW出力電力
n_0	/min, min^-1 , rpm,r/min	回/分 空運転時のストローク数
記号	国際単位	国内単位	説明
n_S	m/min m/min 切断速度
UV V 定格電圧
fHz Hz 周波数
M...	mm mm メートルねじの寸法
∅ mm mm 円形部品の直径
Fe 400	mm mm 鋼板の最大厚さ 400 N/mm	2まで
Fe 600	mm mm 鋼板の最大厚さ 600 N/mm	2まで
Fe 800	mm mm 鋼板の最大厚さ 800 N/mm	2まで
Al 250	mm mm アルミ製工作物の最大厚さ 250 N/mm	2まで
	mm mm 最小切断穴径
	mm mm 最小曲線内径
	kg kg 重量 (EPTA-Procedure 01 に準拠して測定されています)
L_pA	dB dB 音圧レベル
L_wA	dB dB 音量レベル
L_pCpeak	dB dB ピーク音圧レベル
K...			不的確
a	m/s ^2	m/s ^2	EN 62841 準拠振動加速度(3方向のベクトル和)
a_h	m/s ^2	m/s ^2	振動値
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	国際単位系(SI)で使用されている基本単位および組立単位。

安全のために

安全上の注意と使用方法をすべてよくお読みください。安全上の注意と使用方法を厳

守しないと、感電、火災、怪我等の事故発生の恐れがあります。

お読みになった後は、お使いになる方がいつでも見られる所に必ず保管してください。

この取扱説明書および付属の「安全上のご注意」

(文書番号34130465060)をよくお読みにな

り、理解したうえで本電動工具をご使用ください。取扱説明書や安全上の注意に関する書類はいつでも読み返せるように保管し、電動工具を譲渡または売却する際には必ずこれらの書類も添えてください。

国内で適用されている一連の労働安全衛生規則にも留意してください。

電動工具について：

このシートメタル材切断用手持ち式ニブラは、切り抜き作業や細かい曲線切り作業にお使いください。雨中でのご使用は絶対に避け、当社純正の各種先端工具ならびにアクセサリーを使って作業してください。

この電動工具は、ISO 8528 規格の G2 タイプ AC 発電機でも使用することができます。しかし、この規定は 10% 以上の大きな能力変動がある場合は適応いたしません。ご不明な点がありましたら、ご使用の発電機についてご確認ください。

特殊な安全注意事項

同梱のハンドルを取り付けてご使用ください。コントロールを失うと、けがの原因になります。

個人防護具を着用してください。用途に応じてフェイスシールド、保護ゴーグルおよび保護メガネを着用してください。各用途に適した防じんマスク、防音保護具、作業手袋または特殊な作業エプロンなどを着用し、研削時に発生する粉じんから身体を守ってください。作業中に飛散する様々な異物から目を守ってください。粉じんマスクおよび呼吸マスクなどを着用し、作業中に発生する粉じんから防護してください。騒音の激しい場所で作業を長時間続けると、聴力損失の原因となることがあります。

電動工具は鋭角です。電動工具の付近に絶対に手を近づけないでください。先端工具に触れると、負傷するおそれがあります。

高所で作業する際には、作業領域とその下部の表面で安全措置を講じ、切屑や電動工具の落下から身を守ってください。物体が落下すると、負傷するおそれがあります。

材料をしっかりと固定してください。材料をクランプ等で固定すると、手で保持する場合よりも安全です。

電動工具上に銘板やマークを固定する際には、ネジやリベットを使用しないでください。電気的な絶縁を破壊し、感電を防げなくなる恐れがあります。

電動工具メーカーが認証していないアクセサリーは使用しないでください。アクセサリーが電動工具に取り付けられるだけでは、安全な作業がおこなえるとは限りません。

非金属製工具で電動工具の通気孔を定期的に掃除してください。モーターファンは粉じんを装置内へ吸引します。金属粉じんが多く蓄積されると、感電を発生する恐れがあります。

ご使用になる前に電源線およびプラグが破損していないかを確認してください。

推奨：この電動工具には検出電流が30 mAまたはそれ以下の漏電遮断器(RCD)を常に使用ください。

振動·騷音値

本書に記載されている振動・騒音値は EN 62841 規格の測定方法にもとづいて測定されており、各種電動工具を比較する際に参考にすることができます。これらのデータは振動・騒音負荷の事前評価にも参考にすることができます。

記載中の振動・騒音値は、電動工具の主要な使用方法に基づきます。

電動工具を他の用途で、もしくは異なる先端工具を使用して、またはメンテナンスをあまり行なわないで使用した場合、総振動量や騒音量は異なってくる可能性があります。これは、全体的な作業期間を通じて振動・騒音負荷を大幅に上昇させる結果となることがあります。

振動および騒音負荷の正確な評価には、装置のスイッチが切れている時間や作動していても実際に使用されていない時間も考慮に入れる必要があります。これは、全体的な作業期間を通じて振動・騒音負荷を大幅に減少させる結果となることがあります。

次のような追加的な安全措置を講じて、振動や騒音から使用者を保護してください。電動工具と先端工具のメンテナンス、手を温かく保つ、作業手順書の作成等。

取り扱いにあたっての注意

必ず電動工具のスイッチを入れてから工作物にあててください。

切断の際には電動工具を加工表面に向かってできるだけ垂直に保持してください。

電動工具に均等に力をあてながら、切断方向へ軽く押してください。力を与えすぎると、電動工具の寿命が大幅に短くなります。

電動工具を連続運転する際には、必ず最高レベルのストローク数でこれを行なってください (6) (6 ページ参照)。

ストローク数レベル (1 ... 5) は短時間のカッティング (切断線に沿った正確なカッティング等) が必要な場合にのみご使用ください。これは特に、材料幅が非常に太い場合の作業にあてはまります。

シートメタル材の溶接箇所の切断はお避けください。能力以上の厚さの多層シートメタル材の切断はお避けください。

パンチとダイの寿命を向上させるため、切断線上には潤滑剤を塗布されることをお奨めします：

- 鋼板の切断時：カッティングペーストまたは切削油 - アルミの切断時：スピンドル油

窓抜き作業の際には、事前に穴をあけることが必要です。穴径については『技術仕様』を参照してください。

切断線から電動工具を引き出してからスイッチを切ってください。

パンチとダイが磨耗していると、大幅に力を加えなければ作業が進まなくなります。

再研磨されたパンチの長さがダイの最小長さを下回らない限り、パンチの再研磨が可能です（ダイの再研磨はできません）。

ダイ パンチの最小長さ
BLK3.5E (**):
3 13 09 093 00 3 51.5 mm
3 13 09 094 00 1 51.5 mm
BLK5.0E (**):
3 13 09 109 00 2 58.8 mm
3 13 09 107 00 0 56.5 mm
3 13 09 108 00 8 再研磨	不能

BLK3.5E (**)：型板を使用して切断作業を行う際には、パンチガイド下部の円柱部で倣いがおこなわれます。型板と実際の切断エッジの間隔は2.5 mmです。型板の厚さは2 mm以上であることが必要です。また、型板と材料の厚さ合計は5.5 mm以下であることが必要です。

装備

再起動保護によって、作動中の電源の中断時における電動工具の自動的な再起動を防止します。この場合、電動工具のスイッチを切り、電源を点検してから、電動工具のスイッチを再び投入してください。

電動ストローク数のプリセットにより、それぞれの用途および先端工具に応じて回転数を調整することができます。

この電動工具には、過負荷防止機能とブロッキング防止機能が施されています。電動工具が過負荷になり、また先端工具がブロッキングされると、電源供給が中断されます。このような場合、電動工具のスイッチを切り、加工物から離して先端工具が正常な状態にあることを確認してください。その後、電動工具のスイッチを再び入れてください。

メンテナンスおよび顧客サービス

過度な環境条件下で金属材料を加工すると、電動ツール内部に誘電性を持つ粉じんが溜まり、本体の絶縁機構に悪影響をおよぼすことがあります。電動工具の通気孔に乾燥した、オイルフリーの圧縮空気を吹き付けて、電動工具の内部を定期的に掃除してください。また、この際、FI サーキットブレーカーを正しく接続してください。

ダイホルダーとパンチの接触面にグリスを少し塗布してください。

アスベストと接触した製品は修理に出さないでください。アスベストで汚染された製品は、各国に適用されているアスベスト含有廃棄物の処理の既定に従って処分してください。

本電動工具の接続コードが破損した場合、メーカーまたは代理業者に接続コードを交換させてください。

以下の部品は、必要に応じてお客様ご自身で交換していただけます：先端工具

保証

製品保証に関しては、本製品が販売される国で定められた法的規定が適用されます。さらに FEIN 社の保証内容に従い、保証が適用されます。

本電動工具の標準付属品には、本取扱説明書に記載または図示されたアクセサリーの一部のみが含まれることがあります。

準拠宣言

CE 宣言は、欧州連合および EFTA (European Free Trade Association) の加盟国、および EU 市場または EFTA 市場向け製品のみを対象として適用されます。EU 市場で製品を販売する際には、UKCA マーキングはその効力を失います。

UKCA宣言は、イギリス（イングランド、ウェールズ、スコットランド、およびイギリス市場向け製品のみを対象として適用されます。イギリス市場で製品を販売する際には、CEマーキングはその効力を失います。

FEIN 社は、本製品が本取扱説明書の最終頁に記載された一連の基準に準拠していることを宣言します。

技術資料発行者：

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

環境保護、処分

梱包資材、使用済みの電動工具およびアクセサリーは、環境にやさしい資源リサイクルのために分別してください。

©
