BLK 3.5 E - 剪刀 Fein - 免费用户手册

产品类型	便携式电剪
品牌	Fein
型号	BLK 3.5 E
额定电压	230 V
频率	50 - 60 Hz
输入功率	550 W
空载行程次数	1200 - 2700 min⁻¹（可调）
最大钢板厚度（400 N/mm²）	3,5 mm
最大钢板厚度（600 N/mm²）	2,5 mm
最大钢板厚度（800 N/mm²）	1,5 mm
最大铝板厚度（250 N/mm²）	4,0 mm
重量（根据EPTA）	1,9 kg
双重绝缘	是
防意外重启保护	是
电子行程预选	是
曲线切割最小内半径	10 mm
切割工具类型	冲头和模具
推荐润滑	切割膏（钢材），煤油（铝材）
维护	吹压缩空气，润滑接触面
可更换易损件	冲头和模具
允许的附件	FEIN专用接头和套筒

常见问题 - BLK 3.5 E Fein

如何调节Fein BLK 3.5 E的行程次数？

使用工具上的电子预选旋钮。位置1至5用于短而精确的切割，位置6用于连续运行。

如何更换冲头和模具？

断开工具电源。拆下固定螺丝，更换磨损的冲头和模具。遵守说明书中规定的最小长度。冲头可以重新磨锐，模具不可以。

BLK 3.5 E可以切割多厚的板材？

在400 N/mm²钢材上可达3.5毫米，600 N/mm²钢材上2.5毫米，800 N/mm²钢材上1.5毫米，250 N/mm²铝材上4.0毫米。

切割时需要润滑吗？

是的，为延长冲头和模具的使用寿命。钢材使用切割膏或切割油，铝材使用煤油。

工具卡住时怎么办？

工具具有过载和卡塞保护。卡住时电源被切断。停止工具，将其从工件上取出，检查后重新启动。

使用后如何清洁工具？

定期用干燥无油的压缩空气吹过通风口。用非金属布清洁外表面。

BLK 3.5 E允许使用哪些附件？

仅允许使用FEIN专门设计或认可的接头、套筒和附件。使用未经授权的附件可能危险。

我可以在发电机上使用电剪吗？

可以，前提是发电机符合ISO 8528标准G2级，且谐波失真率低于10%。

如何重新磨锐冲头？

如果冲头长度不低于模具规定的最小长度，则可以重新磨锐。模具不可磨锐。

在哪里找到符合性声明？

CE或UKCA符合性声明位于使用说明书最后一页。技术文件保存在C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, 德国。

用户手册 BLK 3.5 E Fein

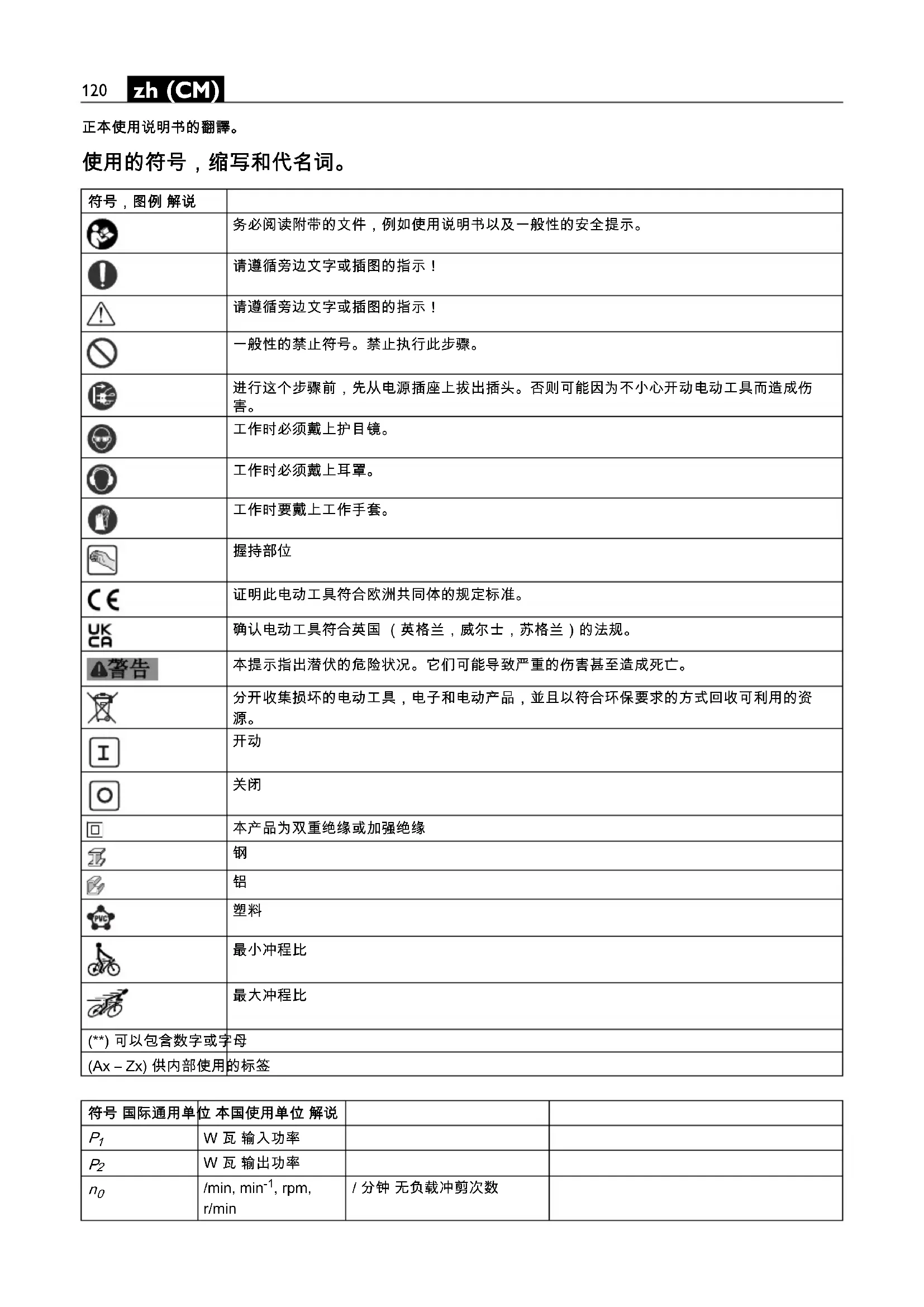

符号,图例解说
	务必阅读附带的文件,例如使用说明书以及一般性的安全提示。
	请遵循旁边文字或插图的指示!
	请遵循旁边文字或插图的指示!
	一般性的禁止符号。禁止执行此步骤。
	进行这个步骤前,先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。
	工作时必须戴上护目镜。
	工作时必须戴上耳罩。
	工作时要戴上工作手套。
	握持部位
[YWBD]	证明此电动工具符合欧洲共同体的规定标准。
	确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。
	本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。
	分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。
	开动
	关闭
[S###]	本产品为双重绝缘或加强绝缘
[S###]	钢
[S###]	铝
	塑料
	最小冲程比
	最大冲程比
(**)可以包含数字或字母
(Ax-Zx)供内部使用的标签

符号 国际通用单位 本国使用单位 解说
P_1		W 瓦 输入功率
P_2		W 瓦 输出功率
n_0		/min, min^-1 , rpm,r/min	/ 分钟 无负载冲剪次数
符号 国际通用单位 本国使用单位		解说
n_S	m/min 公尺 / 分 冲剪速度
UV伏额定电压
/Hz赫兹频率
M...	mm毫米尺寸,公制螺纹
∅ mm毫米圆形零件的直径
Fe 400	mm毫米最大钢材厚度至400牛顿/毫米		2
Fe 600	mm毫米最大冲剪钢材厚度至600牛顿/毫米		2
Fe 800	mm毫米最大冲剪钢材厚度至800牛顿/毫米		2
Al 250	mm毫米最大铝材厚度至250牛顿/毫米		2
	mm毫米进行内冲剪时的预钻孔直径
	mm毫米内弯半径,至少
	kg公斤重量符合EPTA-Procedure 01的规定
L_pA	dB分贝声压水平
L_wA	dB分贝声功率水平
L_pCpeak	dB分贝最高声压水平
K...			不确定性系数
a	m/s^2	米/秒 ^2	振荡发射值根据EN 62841(三向矢量和)
a_h	m/s^2	米/秒 ^2	震荡发射值
	m,s,kg,A,mm,V,W,Hz,N,°C,dB,min, m/s^2	米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏分贝,分,米/秒	国际性单位系统SI中的标准单位和引用单位。

有关您的安全。

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/

或造成严重伤害。

妥善保存所有的安全规章和指示以便日后查阅。

详细阅读並彻底了解本使用说明书和附带的

后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。

同时也要注意各国有关的工作安全规定。

电动工具的用途：

本手提式金属电冲剪如果安装了 FEIN 指定的工具和附件，即可以在能够遮蔽风雨的工作场内工作。本电冲剪可以冲剪金属片，进行内冲剪和冲剪窄弯角。操作机器时不须用水冲刷。

本电动工具也可以连接在足够功率的交流电发电机上使用。该发电机必须符合 ISO 8528 的标准并且是 G2 装备等级。但是如果逾越了 10% 的所谓畸变因素，便不算符合上述的标准。如有疑问必须询问有关发电机的细节。

特殊的安全指示。

使用机器附带的辅助手柄。无法正确控制机器，可能造成意外伤害。

戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。

冲头及冲模很锋利。切勿将手靠近冲头及冲模。触摸冲头及冲模可能会导致受伤。

高处作业时，请对工作区采取安全保障措施，以确保下方区域免受落下的切屑和电动工具掉下的影响。坠落的物体可能会导致受伤。

固定好工件。使用固定装置比用手更能够夹紧工件。

切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。

只能使用电动工具制造商特别设计和许可的附件。即使能够将其它的工具安装到本电动工具上，并不代表能够确保操作安全。

定期使用非金属工具清洁电动工具的通风孔。马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。

操作前必须检查电线和插头是否有任何损坏。

我们的建议：操作本电动工具时，务必要连接最多30 mA额定剩馀电流的漏电断路器(RCD)。

振动和噪声排放值

在这些操作规程中给出的振动和噪声排放值全部根据 EN 62841 中的标准化测量方法测得，可用于电动工具之间的比较。它们也适用于振动和噪声暴露的初步评估。

所给出的振动和噪声排放值针对的是该电动工具的主要应用。

但是，如果将该电动工具用于其他应用，使用不同的附件或保养不足，那么总振动和噪声排放值将会有所不同。这些情况都会显著增加整个作业空间的振动和噪声暴露。

为了准确估计振动和噪声暴露，还应考虑设备关机的时间或正在运行但未实际使用的时间。这样可以显著降低整个作业空间的振动和噪声暴露。

规定额外的安全措施，以保护操作员免受振动和噪声的影响，例如：保养电动工具和附件、保持双手温暖、组织作业流程。

操作指示。

先开动电动工具然后将工具对准要剪切的工件进行剪切。

冲剪时电动工具要尽可能和工件的表面垂直。

顺着剪切的方向均匀地轻推电动工具。如果太用力推压机器，会明显降低冲头及冲模的使用寿命。

该电动工具持续运行时只允许使用最高往复次数挡（6）（请参见第6页）。

往复次数挡（1...5）仅适用于短时切割，例如需要沿切割线精确切割时才使用。这尤其适用于切割具有最大允许切割厚度的材料

不可以在铁皮的焊点或者焊缝上剪切。可以剪切重叠在一起的铁皮，但如果重叠在一起的铁皮厚度超过最大剪切厚度则不行。

在剪切线上涂抹切蜡可以提高冲头和冲模的使用寿命：

- 在钢板上冲剪时：使用润滑蜡或润滑油。

- 在铝板上冲剪时：使用煤油。

进行内部冲剪时必须先钻孔。孔直径请参考"技术数据"。

先从冲剪线中拉出电动工具，然後才可以关闭机器。

如果机器操作起来逐渐费劲而且工作进度缓慢，代表冲头和冲模已经磨损了。

但如果经过重磨後的冲头长度不短於规定的冲头最短长度，那麼就可以重磨冲头（但不是冲模）。

冲模 冲头的最小长度
BLK3.5E (**):
3 13 09 093 00 3 51.5 毫米
3 13 09 094 00 1 51.5 毫米
BLK5.0E (**):
3 13 09 109 00 2 58.8 毫米
3 13 09 107 00 0 56.5 毫米
3 13 09 108 00 8 无法重磨

BLK3.5E ( ^** ): 进行模板冲剪时，是靠着冲头导引上的圆柱形零件来探测钢板。模板和实际的剪切边缘的距离为2.5毫米。

模板至少要有 2 毫米厚。模板加上工件的总厚度不可以超过 5.5 毫米。

配备功能

如果电源在操作期间中断，防止再起动装置可防止电动工具自行重启。发生这种情况时，请关闭电动工具，检查电源，然后重新开动电动工具。

该电子往复次数预选功能可针对不同的应用情况和所使用的冲头及冲模来调整转速。

该电动工具配有过载和卡死保护。在冲头及冲模过载或卡死的情况下，电源将被断开。在这种情况下，关闭电动工具，将其从工件上取下并检查冲头及冲模。然后再重新接通电动工具。

维修和顾客服务。

极端的工作条件下，加工金属时，电动工具内部会积聚导电粉尘。此时电动工具的保护绝缘

可能受影响。经常用干燥，无油的压缩空气，透过通气槽吹干净电动工具的内部，并打开剩余电流 - 保护开关（FI）。

需经常在冲模固定座和冲头之间的滑动表面上涂抹润滑油。

与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。

如果电动工具的电源线损坏，必须由制造商或他的代理更换。

以下零件您可以根据需要自行更换：工具

保修。

有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。

在本使用说明书上提到的和标示的附件，並非全部包含在电动工具的供货范围中。

合格说明。

CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。

UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。

FEIN公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。

技术性文件存放在：

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

环境保护和废物处理。

必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。

- 根据《中国电子信息产品污染控制管理办法》要求

	有害物质Hazardous substance
部件名称Component name	铅(Pb)	汞(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电子配件Electronics (PCB, switch, wiring etc.)	x	o	x	o	o	o
发动机Motor	x	o	o	o	o	o
电源线Power cord	x	o	o	o	o	o
基础零件Fastener elements	x	o	o	o	o	o
金属零件Metal parts	x	o	o	o	o	o
电源Power supplies	x	o	o	o	o	o
铜管件Brass parts	x	o	o	o	o	o
铝件Aluminium parts	x	o	o	o	o	o
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572

正本使用說明書的翻譯。

使用的符號，縮寫和代名詞。

符號,圖例 解說
	必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。
	請遵循旁邊文字或插圖的指示!
	請遵循旁邊文字或插圖的指示!
	一般性的禁止符號。禁止執行此步驟。
	進行這個步驟前,先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷害。
	工作時必須戴上護目鏡。
	工作時必須戴上耳罩。
	工作時要戴上工作手套。
	握持部位
	證明此電動工具符合歐洲共同體的規定標準。
	確認電動工具符合英國(英格蘭,威爾士,蘇格蘭)的法規。
	本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。
	分類收集已損壞的電動工具,電子和電動產品,並且以符合環保要求的方式回收,可使有用物料循環再用。
	開動
	關閉
	本產品為雙重絕緣或加強絕緣
	鋼
	鋁
	塑料
	最小衝程比
	最大衝程比
(**) 可以包含數字或字母
(Ax-Zx) 供內部使用的標籤

符號 國際通用單位	位 本國使用單位 解說
P_1	W 瓦 輸入功率
P_2	W 瓦 輸出功率
n_0	/min, min^-1 , rpm,r/min	/分鐘 無負載衝剪次數
符號國際通用單位	本國使用單位	解說
n_S	m/min公尺/分衝剪速度
UV伏額定電壓
/Hz赫茲頻率
M...	mm毫米尺寸,公制螺紋
∅mm毫米圓形零件的直徑
Fe400	mm毫米最大鋼材厚度至400牛頓/毫米		2
Fe600	mm毫米最大衝剪鋼材厚度至600牛頓/毫米		2
Fe800	mm毫米最大衝剪鋼材厚度至800牛頓/毫米		2
Al250	mm毫米最大鋁材厚度至250牛頓/毫米		2
	mm毫米進行內衝剪時的預鑽孔直徑
	mm毫米內彎半徑,至少
	kg公斤重量符合EPTA-Procedure 01的規定
L_pA	dB分貝聲壓水平
L_wA	dB分貝聲壓功率水平
L_pCpeak	dB分貝最高聲壓水平
K...			不確定系數
a	m/s^2	米/秒 ^2	振蕩發射值根據EN 62841(三向矢量和)
a_h	m/s^2	米/秒 ^2	震蕩發射值
	m,s,kg,A,mm,V,W,Hz,N,°C,dB,min, m/s^2	米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏分貝,分,米/秒 ^2	國際性單位系統SI中的標準單位和引用單位。

有關您的安全。

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和/

或造成嚴重傷害。

妥善保存所有的安全規章和指示以便日后查閱。

詳細閱讀並徹底了解本使用說明書和附帶的

"一般性安全規章"（文件編號34130465060）

後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。

同時也要注意各國有關的工作安全規定。

電動工具的用途：

本手提式金屬電衝剪如果安裝了 FEIN 指定的工具和附件，即可以在能夠遮蔽風雨的工作場內工作。本電衝剪可以衝剪金屬片，進行內衝剪和衝剪窄彎角。操作機器時不須用水。

本電動工具也可以連接在足夠功率的交流電發電機上使用。該發電機必須符合 ISO 8528 的標準並且是 G2 裝備等級。但是如果逾越了 10% 的所謂畸變因素，便不算符合上述的標準。如有疑問必須詢問有關發電機的細節。

特別安全說明。

使用機器附帶的輔助手柄。無法正確控制機器，可能造成意外傷害。

戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。

沖頭及沖模很鋒利。切勿將手靠近沖頭及沖模。觸摸沖頭及沖模可能會導致受傷。

高處作業時，請對工作區採取安全保障措施，以確保下方區域免受落下的切屑和電動工具掉下的影響。墜落的物體可能會導致受傷。

固定好工件。使用固定夾具或鉗台比用手持更能夠夾緊工件。

切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。

只能使用電動工具制造商特定設計和認可的附件。即使能夠將其它的工具安裝到本電動工具上，並不代表能夠確保操作安全。

定期使用非金屬工具清潔電動工具的通風孔。馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬塵容易造成觸電。

操作前必須檢查電線和插頭是否有任何損壞。

我們的建議：操作本電動工具時，務必要連接最多30 mA額定剩餘電流的漏電斷路器(RCD)。

振動和噪聲排放值

在這些操作規程中給出的振動和噪聲排放值全部根據 EN 62841 中的標準化測量方法測得，可用於電動工具之間的比較。它們也適用於振動和噪聲暴露的初步評估。

所給出的振動和噪聲排放值針對的是該電動工具的主要應用。

但是，如果將該電動工具用於其他應用，使用不同的配件或保養不足，那麼總振動和噪聲排放值將會有所不同。這些情況都會顯著增加整個作業空間的振動和噪聲暴露。

為了準確估計振動和噪聲暴露，還應考慮設備關機的時間或正在運行但未實際使用的時間。這樣可以顯著降低整個作業空間的振動和噪聲暴露。

規定額外的安全措施，以保護操作員免受振動和噪聲的影響，例如：保養電動工具和配件、保持雙手溫暖、組織作業流程。

操作指示。

先開動電動工具然後將工具對准要剪切的工件進行剪切。

衝剪時電動工具要盡可能和工件的表面垂直。

順著剪切的方向均勻地輕推電動工具。如果太用力推壓機器，會明顯降低衝頭及衝模的使用壽命。

該電動工具持續運行時只允許使用最高往復次數擋（6）（請參見第6）。

往復次數擋（1…5）僅適用於短時切割，例如需要沿切割線精確切割時才使用。這尤其適用於切割具有最大允許切割厚度的材料

不可以在鐵皮的焊點或者焊縫上剪切。可以剪切重疊在一起的鐵皮，但如果重疊在一起的鐵皮厚度超過最大剪切厚度則不行。

在剪切線上塗抹切蠟可以提高衝頭和衝模的使用壽命：

- 在鋼板上衝剪時：使用潤滑蠟或潤滑油

- 在鋁板上沖剪時：油脂

進行內部衝剪時必須先鑽孔。孔直徑請參考 "技術數據"。

先從衝剪線中拉出電動工具，然後才可以關閉機器。

如果機器操作起來逐漸費勁而且工作進度緩慢，代表衝頭和衝模已經磨損了。

但如果經過重磨後的衝頭長度不短於規定的衝頭最短長度，那麼就可以重磨衝頭（但不是衝模）。

衝模 衝頭的最小長度
BLK3.5E (**):
3 13 09 093 00 3 51.5 毫米
3 13 09 094 00 1 51.5 毫米
BLK5.0E (**):
3 13 09 109 00 2 58.8 毫米
3 13 09 107 00 0 56.5 毫米
3 13 09 108 00 8 無法重磨

BLK3.5E (**)：進行模板衝剪時，是靠著衝頭導引上的圓柱形零件來探測鋼板。模板和實際的剪切邊緣的距離為2.5毫米。

模板至少要有 2 毫米厚。模板加上工件的總厚度不可以超過 5.5 毫米。

配備功能

如果電源在操作期間中斷，防止再起動裝置可防止電動工具自行重啟。發生這種情況時，請關閉電動工具，檢查電源，然後重新開動電動工具。

該電子往復次數預選功能可針對不同的應用情況和所使用的沖頭及沖模來調整轉速。

該電動工具配有過載和卡死保護。在沖頭及沖模過載或卡死的情況下，電源將被斷開。在這種情況下，關閉電動工具，將其從工件上取下並檢查沖頭及沖模。然後再重新接通電動工具。

維修和顧客服務。

在極端的工作條件下，加工金屬時，電動工具內部會積聚導電粉塵。此時電動工具的保護絕

緣可能受影響。經常用乾燥，無油的壓縮空氣，透過通氣槽吹淨電動工具的內部，並打開剩餘電流 - 保護開闢 (H)。

需經常在衝模固定座和衝頭之間的滑動表面上塗抹潤滑油。

與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。

如果電動工具的電源線損壞，必須由製造商或他的代理更換。

以下零件您可以根據需要自行更換：工具

保修。

有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。

在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。

合格說明。

CE 聲明僅對歐盟和 EFTA（歐洲自由貿易聯盟）的國家，及針對歐盟或 EFTA 市場的產品有效。當產品在歐盟市場流通後，UKCA（英國合格評定標誌）商標即失效。

UKCA 聲明僅適用於英國市場（英格蘭，威爾士和蘇格蘭），及適用於針對英國市場的產品。一旦產品進入英國市場，CE 標誌便失效。

FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。

技術性文件存放在：

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

環境保護和廢物處理。

必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
