| Typ výrobku | Přenosná vysekávačka |
| Značka | Fein |
| Model | BLK 3.5 E |
| Jmenovité napětí | 230 V |
| Frekvence | 50 - 60 Hz |
| Příkon | 550 W |
| Počet zdvihů naprázdno | 1200 - 2700 min⁻¹ (nastavitelné) |
| Max. tloušťka oceli (400 N/mm²) | 3,5 mm |
| Max. tloušťka oceli (600 N/mm²) | 2,5 mm |
| Max. tloušťka oceli (800 N/mm²) | 1,5 mm |
| Max. tloušťka hliníku (250 N/mm²) | 4,0 mm |
| Hmotnost podle EPTA | 1,9 kg |
| Dvojitá izolace | Ano |
| Ochrana proti neúmyslnému restartu | Ano |
| Elektronická předvolba zdvihů | Ano |
| Min. vnitřní poloměr zakřivených řezů | 10 mm |
| Typ řezného nástroje | Razník a matrice |
| Doporučené mazání | Řezná pasta (ocel), petrolej (hliník) |
| Údržba | Profouknout stlačeným vzduchem, namazat kontaktní plochy |
| Vyměnitelné opotřebitelné díly | Razník a matrice |
| Povolené příslušenství | Specifické nástavce a objímky FEIN |
Často kladené otázky - BLK 3.5 E Fein
Dotazy uživatelů ohledně BLK 3.5 E Fein
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Nůžky ve formátu PDF zdarma! Najděte svůj návod BLK 3.5 E - Fein a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. BLK 3.5 E značky Fein.
NÁVOD K OBSLUZE BLK 3.5 E Fein


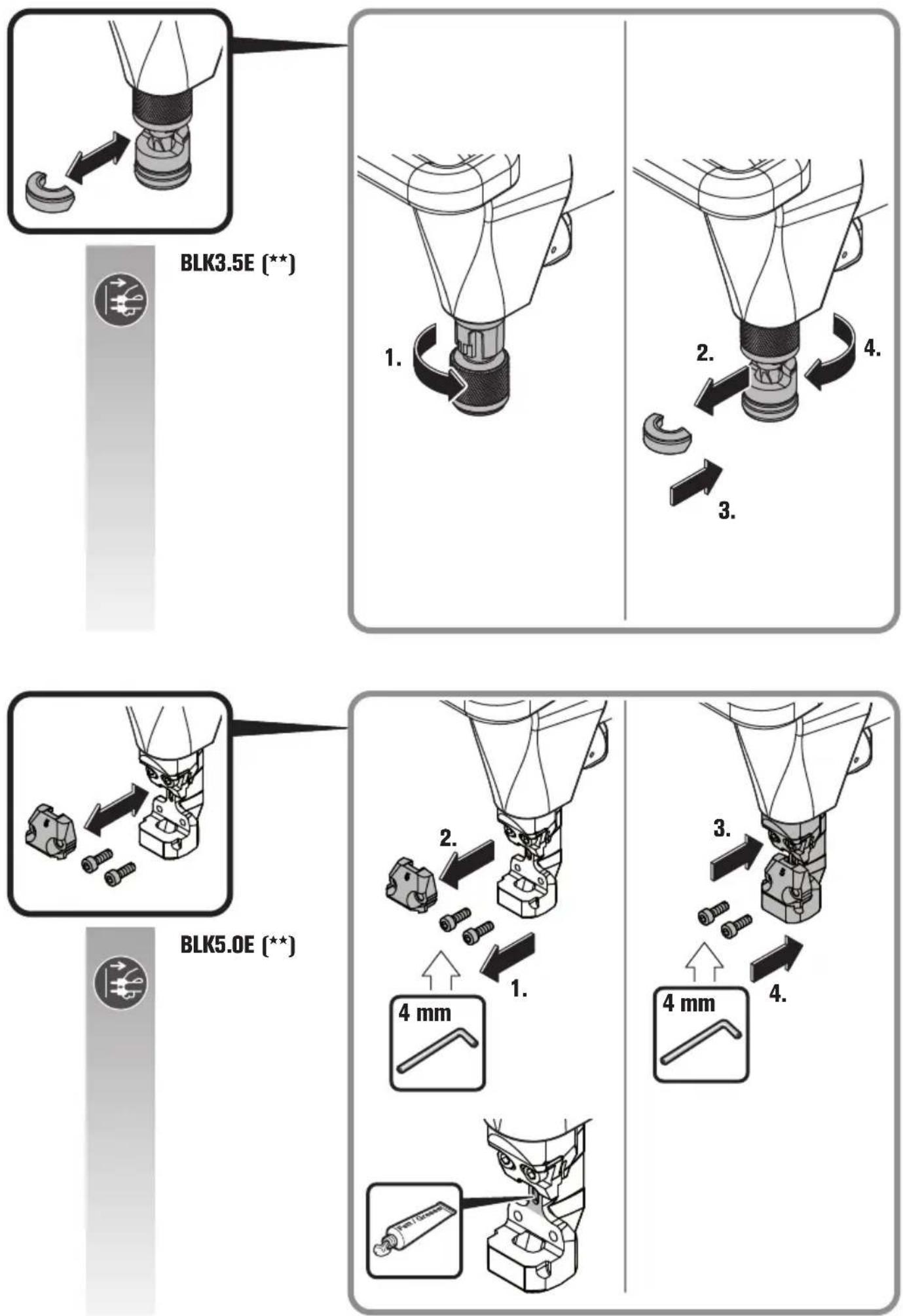

1. 90° 3. 45° 2. 4. 180° 5. 6. 180° 8. 7. 9. 10. 45° 90° 11.

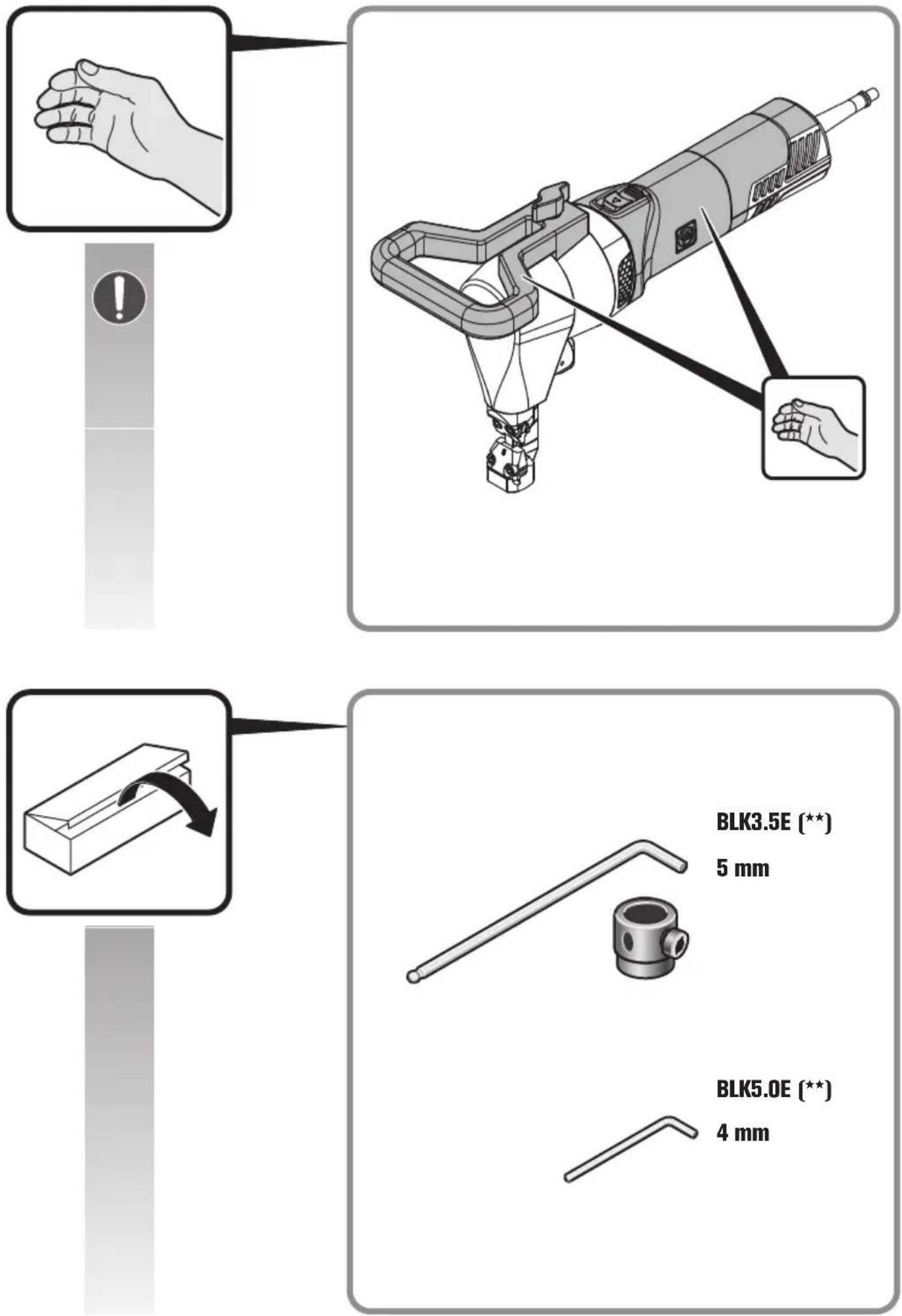

BLK3.5E (**)
5 mm
BLK5.0E (**)
4 mm

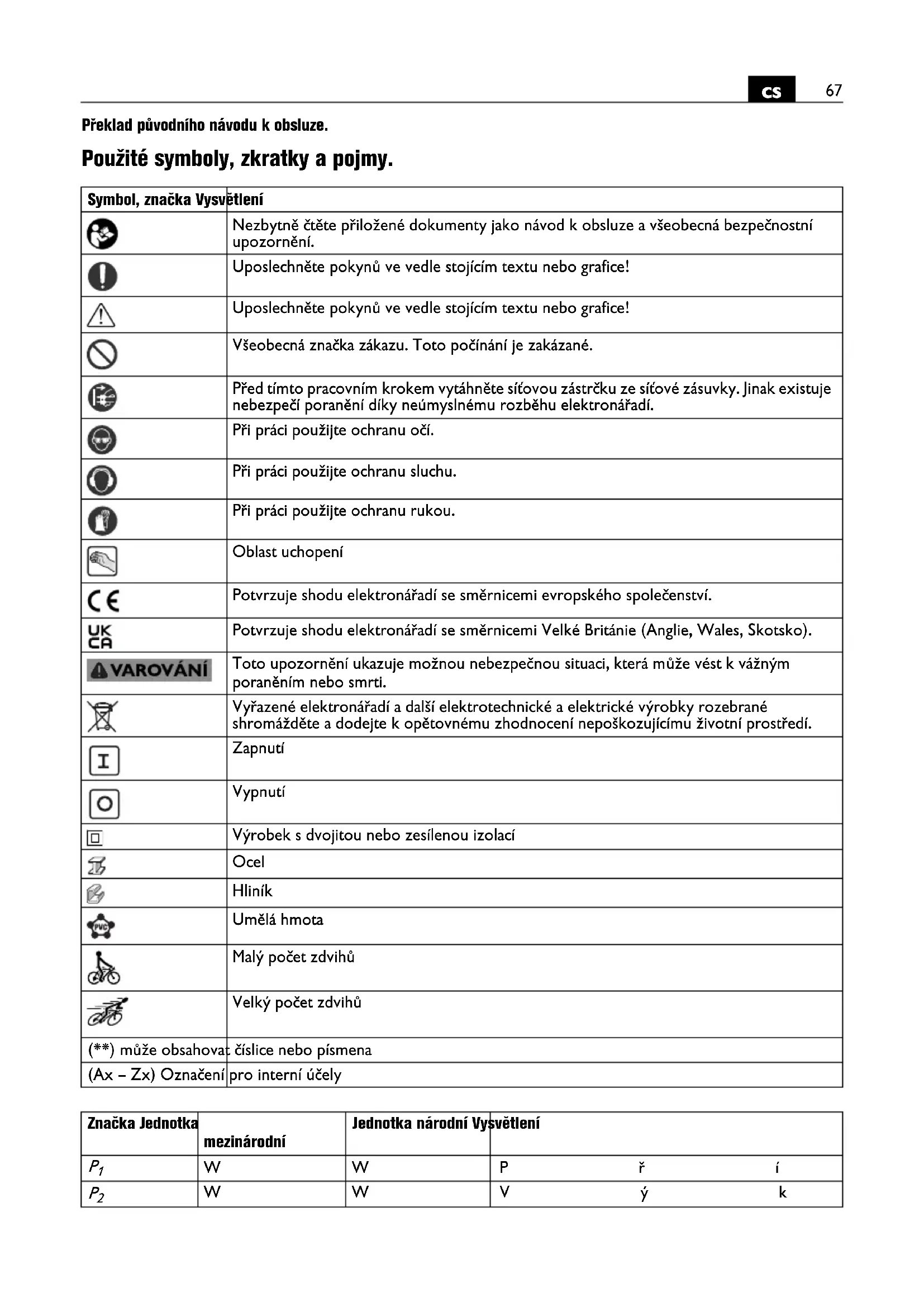

Překlad původního návodu k obsluze.
Použité symboly, zkratky a pojmy.
| Symbol, značka Vysvětlení | |
 | Nezbytně čtěte přiložené dokumenty jako návod k obsluze a všeobecná bezpečnostní upozornění. |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Uposlechněte pokynů ve vedle stojícím textu nebo grafice! |
 | Všeobecná značka zákazu. Toto počínání je zakázané. |
 | Před tímto pracovním krokem vytáhněte síťovou zástrčku ze síťové zásuvky. Jinak existuje nebezpečí poranění díky neúmyslnému rozběhu elektronářadí. |
 | Při práci použijte ochranu očí. |
 | Při práci použijte ochranu sluchu. |
 | Při práci použijte ochranu rukou. |
 | Oblast uchopení |
 | Potvrzuje shodu elektronářadí se směrnicemi evropského společenství. |
 | Potvrzuje shodu elektronářadí se směrnicemi Velké Británie (Anglie, Wales, Skotsko). |
 | Toto upozornění ukazuje možnou nebezpečnou situaci, která může vést k vážným poraněním nebo smrti. |
 | Vyřazené elektronářadí a další elektrotechnické a elektrické výrobky rozebrané shromážděte a dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí. |
 | Zapnutí |
 | Vypnutí |
 | Výrobek s dvojitou nebo zesílenou izolací |
 | Ocel |
 | Hliník |
 | Umělá hmota |
 | Malý počet zdvihů |
 | Velký počet zdvihů |
| (**) může obsahova: číslice nebo písmena | |
| (Ax - Zx) Označení pro interní účely | |
| Značka Jednotka | mezinárodní | Jednotka národní Vysvětlení | ||
| P_1 | W | W | P | ří |
| P_2 | W | W | V | ýk |
| Značka | Jednotka mezinárodní | Jednotka národní | Vysvětlení |
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Počet zdvihů při běhu naprázdno |
| n_S | m/min m/min Střižná | rychlost | |
| UV V Jmenovité | napětí | ||
| fHz Hz Frekvence | |||
| M... | mm mm Rozměr, metrický závit | ||
| ∅ mm mm Průměr kulatého dílu | |||
| Fe 400 | mm mm max. tloušťka materiálu z oceli o | pevnosti do 400 N/mm ^2 | |
| Fe 600 | mm mm max. tloušťka materiálu z oceli o | pevnosti do 600 N/mm ^2 | |
| Fe 800 | mm mm max. tloušťka materiálu z oceli o | pevnosti do 800 N/mm ^2 | |
| Al 250 | mm mm max. tloušťka materiálu z hliníku o | pevnosti do 250 N/mm ^2 | |
| mm mm Průměr předvrtání pro vnitřní výřezy | |||
| mm mm Vnitřní poloměr oblouku, minimálně | |||
| kg kg Hmotnost podle EPTA-Procedure 01 | |||
| L_pA | dB dB | Hladina akustického tlaku | |
| L_wA | dB dB | Hladina akustického výkonu | |
| L_pCpeak | dB dB | Špičková hladina akustického tlaku | |
| K... | Nepřesnost | ||
| a | m/s ^2 | m/s ^2 | Hodnota emise vibrací podle EN 62841 (vektorový součet tří os) |
| a_h | m/s ^2 | m/s ^2 | Hodnota emise vibrací |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Základní a odvozené jednotky z mezinárodní soustavy jednotek SI. | |
Pro Vaši bezpečnost.
!VAROVÁNÍ
Čtěte všechna varovná upozornění a pokyny. Zanedbání při
dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
Toto elektronářadí nepoužívejte, dokud jste si důkladně nepřečetli a zcela neporozuměli tomuto návodu k obsluze a též přiloženým
„Všeobecným bezpečnostním upozorněním“ (číslo spisu 3 41 30 465 06 0). Uchovejte uvedené podklady k pozdějšímu použití a předejte je při zapůjčení nebo prodeji elektronářadí.
Dbejte rovněž příslušných národních ustanovení ochrany při práci.
Určení elektronářadí:
ruční prostřihovač plechu pro stříhání plechů, pro výřezy a úzké oblouky pomocí firmou FEIN schválených pracovních nástrojů a příslušenství bez přívodu vody v prostředí chráněném před povětrnostními vlivy.
Toto elektronářadí je zamýšleno i pro používání na generátorech střídavého proudu s dostatečným výkonem, jež vyhovují normě ISO 8528, třída provedení G2. Této normě nevyhovují zejména tehdy, když takzvaný činitel harmonického zkreslení překračuje 10 %. Při pochybnosti se na Vámi používaný generátor informujte.
Speciální bezpečnostní předpisy.
Používejte se strojem dodávané přídavné rukojeti.
Ztráta kontroly může vést k poraněním.
Noste osobní ochranné vybavení. Podle aplikace použijte ochranu celého obličeje, ochranu očí nebo ochranné brýle. Taktéž adekvátně noste ochrannou masku proti prachu, ochranu sluchu, ochranné rukavice nebo speciální zástěru, jež Vás ochráni před malými částicemi brusiva a materiálu. Oči mají být chráněny před odletujícími cizími tělísky, jež vznikají při různých aplikacích. Protiprachová maska či respirátor musejí při používání vznikající prach odfiltrovat. Pokud jste dlouho vystaveni silnému hluku, můžete utrpět ztrátu sluchu.
Pracovní nástroje jsou ostré. Nikdy nedávejte svou ruku do blízkosti pracovních nástrojů. Dotyk s pracovními nástroji může vést ke zraněním.
Pokud pracujete ve výšce, zajistěte pracovní oblast a plochu pod ní před padajícími šponami a zajistěte samotné elektronářadí. Padající předměty mohou vést ke zraněním.
Zajistěte obrobek. Obrobek držený upínacím přípravkem je držen bezpečněji než ve Vaší ruce.
Je zakázáno šroubovat nebo nýtovat na elektronářadí štítky nebo značky. Poškozená izolace nenabízí žádnou ochranu proti úderu elektrickým proudem.
Nepoužívejte žádné příslušenství, které nebylo speciálně vyvinuto nebo povoleno výrobcem elektronářadí. Bezpečný provoz není dán sám od sebe tím, že příslušenství lícuje na Vaše elektronářadí.
Pravidelně čistěte větrací otvory elektronářadí nekovovými nástroji. Ventilátor motoru vtahuje prach do tělesa. To může způsobit při nadměrném nahromadění kovového prachu elektrické ohrožení.
Před uvedením do provozu zkontrolujte vedení síťové přípojky a síťovou zástrčku na poškození.
Doporučení: elektronářadí provozujte vždy přes proudový chránič (RCD) s jmenovitým svodovým proudem 30 mA či méně.
Hodnoty emise vibrací a hluku
V těchto pokynech uvedené hodnoty emise vibrací a hluku byly změřeny podle normovaných měřících metod v EN 62841 a mohou být použity pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedené hodnoty emise vibrací a hluku reprezentují hlavní použití elektronářadí.
Pokud ovšem bude elektronářadí nasazeno pro jiná použití, s odlišnými pracovními nástroji nebo s nedostatečnou údržbou, mohou se celkové hodnoty vibrací a hodnoty emise hluku lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, v nichž je stroj vypnutý nebo sice běží, ale fakticky není nasazen. To může zatíženi vibracemi a hlukem po celou pracovní dobu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinkem vibrací a hluku jako např.: údržba elektronářadí a pracovních nástrojů, udržování teplých rukou, organizace pracovních procesů.
Pokyny k obsluze.
Jen zapnuté elektronářadí vedte proti obrobku.
Držte elektronářadí při střihání pokud možno kolmo vůči povrchu obrobku.
Vedte elektronářadí rovnoměrně a s lehkým posuvem ve směru střihu. Příliš silný posuv výrazně snižuje životnost pracovních nástrojů.
V trvalém provozu provozujte elektronářadí pouze s nejvyšším stupněm počtu zdvihů (6) (viz strana 6).
Stupně počtu zdvihů (1 ... 5) se používají jen pro krátkodobé řezy, u kterých např. je potřeba přesný řez podél řezné čáry. To platí zejména pro práci s materiály s maximální možnou tloušťkou materiálu.
Nestříhejte plechy na místech svarů. Nestříhejte žádné vícevrstvé plechy, které překračují maximální tlouštku materiálu.
Pro zvýšení životnosti razníku a matrice se doporučuje nanést podél plánované čáry střihu kluzný prostředek:
– pro střihy do ocelového plechu: řeznou pastu nebo řezný olej,
- pro střihy do hliníku: petrolej.
Pro vystřižení vnitřních výřezů je nutné předvrtání, průměr otvoru viz „Technická data“.
Elektronářadí vypněte teprve poté, co jste jej vytáhli ze střižné stopy.
Znakem pro opotřebované razníky a matrice je zřetelně zvýšená nutná síla posuvu při menším postupu práce.
razník – nikoli matrici – lze přebrousit, pokud délka přebroušeného razníku nebude menší, než nejmenší délka matrice.
| Matrice Minimální délka razníku | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,5 mm | |
| 3 13 09 108 00 8 nelze | přebrousit |
BLK3.5E (**) : při prostřihování podle šablony je šablona kopírována spodní válcovou částí vedení razníku.
Vzdálenost mezi šablonou a skutečnou střižnou hranou činí 2,5 mm.
Šablona by měla být minimálně 2 mm silná, celková tlouštka šablony a obrobku nesmí překročit 5,5 mm.
Vybavení
Ochrana proti znovurozběhu zabraňuje, aby se elektronářadí samovolně opět rozběhlo, když se během provozu přerušil přívod proudu. V tom případě elektronářadí vypněte, zkontrolujte přívod proudu a poté elektronářadí znovu zapněte.
Elektronická předvolba počtu zdvihů umožňuje přizpůsobení počtu otáček příslušné aplikaci a k tomu použitému nástroji.
Elektronářadí je vybavené ochranou proti přetížení a zablokování. Při přetížení nebo zablokování pracovního nástroje se přeruší přívod proudu. Elektronářadí v tom případě vypněte, odstraňte jej z obrobku a zkontrolujte pracovní nástroj. Poté elektronářadí opět zapněte.
Údržba a servis.
Při extrémních podmínkách používání se může při opracování kovů uvnitř elektronářadí usazovat vodivý prach.
Ochranná izolace elektronářadí může být negativně ovlivněna. Často vyfukujte vnitřní prostor elektronářadí skrz větrací otvory suchým tlakovým vzduchem bez oleje a předřadťe proudový chránič (Fl).
Kluzné plochy mezi nosičem matrice a razníkem lehce namažte.
Výrobky, které přišly do styku s azbestem, nesmějí být předány do opravy. Azbestem kontaminované výrobky zlikvidujte podle v dané zemi platných předpisů pro likvidaci odpadů s obsahem azbestu.
Pokud je poškozený připojovací kabel, musí být vyměněn výrobcem nebo jeho obchodním zastoupením.
Následující díly můžete, je-li třeba, vyměnit sami:
Nasazovací nástroje
Záruka a ručení.
Záruka na výrobek platí podle zákonných ustanovení země uvedení do provozu. Nad to navíc poskytuje firma FEIN záruku podle prohlášení o záruce výrobce FEIN.
V obsahu dodávky Vašeho elektronářadí může být obsažen i jen jeden díl příslušenství popsaného nebo zobrazeného v tomto návodu k obsluze.
Prohlášení o shodě.
CE prohlášení platí pouze pro země Evropské unie a EFTA (European Free Trade Association) a pouze pro výrobky, které jsou určené pro trh EU nebo EFTA. Po uvedení výrobku do oběhu na trhu EU ztrácí označení UKCA svou platnost.
UKCA prohlášení platí pouze pro britský trh (Anglie, Wales a Skotsko) a pouze pro výrobky, které jsou určené pro britský trh. Po uvedení výrobku do oběhu na britském trhu ztrácí označení CE svou platnost.
Firma FEIN prohlašuje ve výhradní zodpovědnosti, že tento výrobek odpovídá příslušným ustanovením uvedeným na poslední straně tohoto návodu k obsluze.
Ochrana životního prostředí, likvidace.
Obaly, vyřazené elektronářadí a příslušenství dodejte k opětovnému zhodnocení nepoškozujícímu životní prostředí.
