BLK 3.5 E - šķēres Fein - Bezmaksas lietošanas instrukcija

Produkta veids	Pārnēsājams knipējs
Zīmols	Fein
Modelis	BLK 3.5 E
Nominālais spriegums	230 V
Frekvence	50 - 60 Hz
Patērētā jauda	550 W
Tukšgājiena gājienu skaits	1200 - 2700 min⁻¹ (regulējams)
Maks. tērauda biezums (400 N/mm²)	3,5 mm
Maks. tērauda biezums (600 N/mm²)	2,5 mm
Maks. tērauda biezums (800 N/mm²)	1,5 mm
Maks. alumīnija biezums (250 N/mm²)	4,0 mm
Svars saskaņā ar EPTA	1,9 kg
Dubultā izolācija	Jā
Aizsardzība pret nejaušu atkārtotu iedarbināšanu	Jā
Elektroniska gājienu iepriekšēja izvēle	Jā
Līklīniju griezumu min. iekšējais rādiuss	10 mm
Griešanas instrumenta tips	Perforators un matrica
Ieteicamā eļļošana	Griešanas pasta (tēraudam), petroleja (alumīnijam)
Apkope	Izpūst ar saspiestu gaisu, ieeļļot kontaktvirsmas
Nomaināmie nolietojuma elementi	Perforators un matrica
Atļautie piederumi	Specifiski FEIN uzgaļi un ligzdas

Bieži uzdotie jautājumi - BLK 3.5 E Fein

Kā regulēt gājienu skaitu uz Fein BLK 3.5 E ?

Izmantojiet instrumenta elektronisko iepriekšējās izvēles ripu. Pozīcijas 1 līdz 5 ir paredzētas īsiem un precīziem griezumiem, pozīcija 6 ir nepārtrauktai darbībai.

Kā nomainīt perforatoru un matricu ?

Atvienojiet instrumentu. Noņemiet stiprinājuma skrūves, nomainiet nolietoto perforatoru un matricu. Ievērojiet instrukcijā norādītos minimālos garumus. Perforatoru var atkārtoti asināt, matricu ne.

Kādu lokšņu biezumu var griezt ar BLK 3.5 E ?

Līdz 3,5 mm tērauda pie 400 N/mm², 2,5 mm pie 600 N/mm², 1,5 mm pie 800 N/mm² un 4,0 mm alumīnija pie 250 N/mm².

Vai griešanas laikā ir nepieciešama eļļošana ?

Jā, lai pagarinātu perforatora un matricas kalpošanas laiku. Tēraudam izmantojiet griešanas pastu vai griešanas eļļu, alumīnijam - petroleju.

Ko darīt instrumenta bloķēšanās gadījumā ?

Instruments ir aizsargāts pret pārslodzi un bloķēšanos. Bloķēšanās gadījumā tiek pārtraukta barošana. Apturiet instrumentu, izņemiet to no detaļas, pārbaudiet to, pēc tam atkal iedarbiniet.

Kā tīrīt instrumentu pēc lietošanas ?

Regulāri izpūtiet sausu, bez eļļas saspiestu gaisu caur ventilācijas atverēm. Notīriet ārējās virsmas ar nemetālisku drānu.

Kādi piederumi ir atļauti BLK 3.5 E ?

Drīkst izmantot tikai FEIN īpaši izstrādātus vai atļautus uzgaļus, ligzdas un piederumus. Neatļautu piederumu lietošana var būt bīstama.

Vai es varu izmantot knipēju ar ģeneratoru ?

Jā, ar nosacījumu, ka ģenerators atbilst ISO 8528 standartam, G2 klasei, ar harmonisko kropļojumu koeficientu mazāku par 10%.

Kā atkārtoti asināt perforatoru ?

Perforatoru var atkārtoti asināt, ja tā garums nekļūst mazāks par matricai noteikto minimālo garumu. Matricu nevar atkārtoti asināt.

Kur atrast atbilstības deklarāciju ?

CE vai UKCA atbilstības deklarācija ir pieejama lietošanas instrukcijas pēdējā lappusē. Tehniskais dokuments atrodas pie C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Vācija.

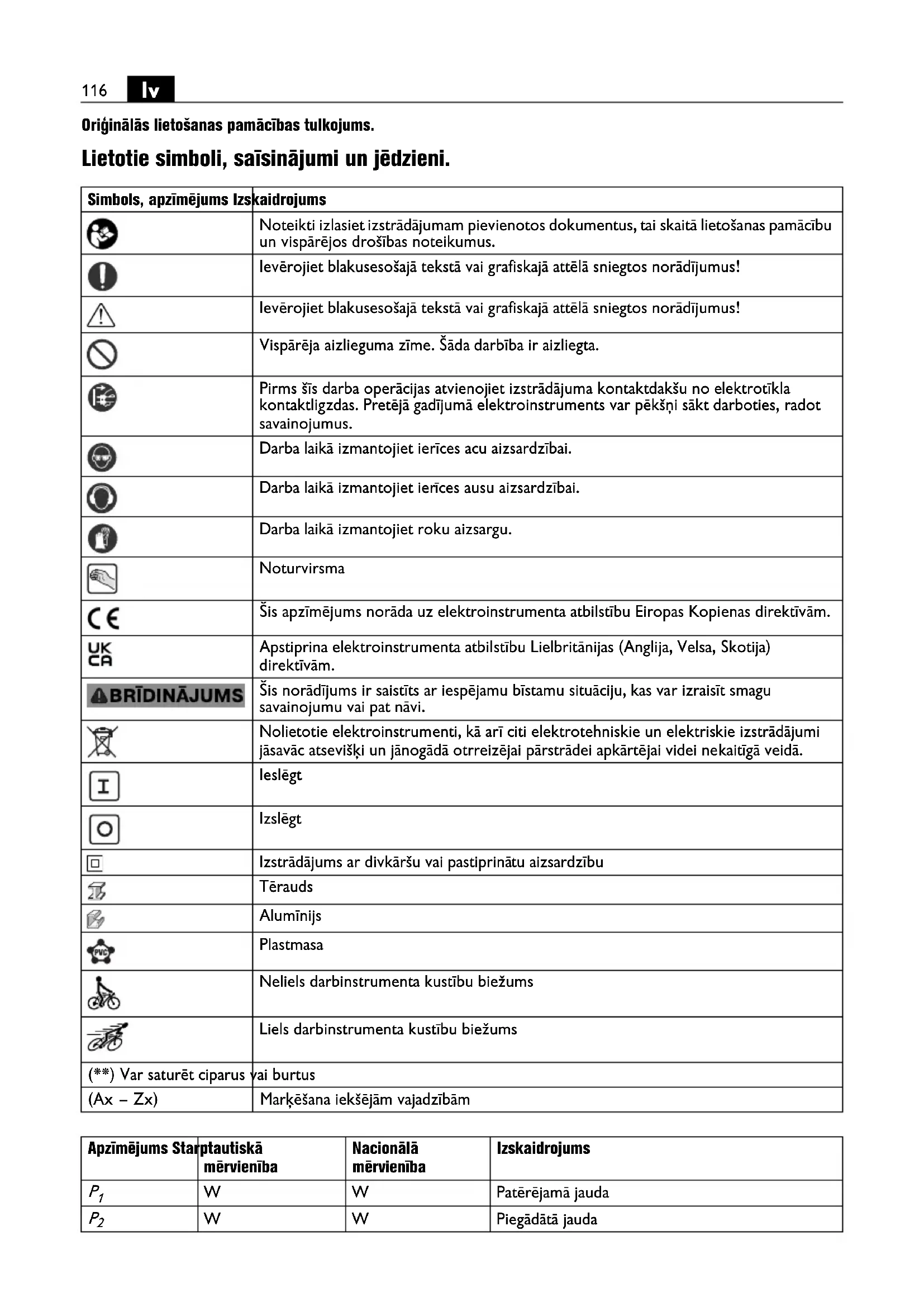

LIETOŠANAS INSTRUKCIJA BLK 3.5 E Fein

Originālās lietošanas pamācības tulkojums.

Lietotie simboli, saïsinājumi un jēdzieni.

Simbols, apzīmējums Izskaidrojums
	Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus.
	levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
	levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus!
	Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta.
[WSHT]	Pirms šis darba operācijas atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus.
	Darba laikā izmantojiet ierīces acu aizsardzībai.
	Darba laikā izmantojiet ierīces ausu aizsardzībai.
[BHKX]	Darba laikā izmantojiet roku aizsargu.
	Noturvirsma
	Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām.
	Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām.
	Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi.
	Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
[5HSZ]	leslēgt
	Izslēgt
	Izstrādājums ar divkāršu vai pastiprinātu aizsardzību
	Tērauds
	Alumīnijs
	Plastmasa
	Neliels darbinstrumenta kustību biežums
	Liels darbinstrumenta kustību biežums
(**) Var saturēt ciparus vai burtus
(Ax - Zx)	Markēšana iekšējām vajadzībām

Apzīmējums Starptautiskā mērvienība	Nacionālā mērvienība	Izskaidrojums
P_1	W	W Patērējamā jauda
P_2	W	W Piegādātā jauda

Apzīmējums	Starptautiskā mērvienība	Nacionālā mērvienība	Izskaidrojums
n_0	/min, min ^-1 , rpm, r/min	/min	Darbinstrumenta kustību biežums brīvgaitā
n_S	m/min m/min. Griešanas ātrums
U	V	V	Izmērītais spriegums
fHz Hz Frekvence
M...	mm	mm	Izmērs metriskai vītnei
∅	mm	mm	Apaļās daļas diametrs
Fe 400	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 400 N/mm ^2
Fe 600	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 600 N/mm ^2
Fe 800	mm	mm	Maks. biezums tēraudam ar izturības robežu līdz 800 N/mm ^2
Al 250	mm	mm	Maks. biezums alumīnijam ar izturības robežu līdz 250 N/mm ^2
	mm	mm	Priekšurbuma diametrs iekšējā atvēruma izciršanai
	mm	mm	lekšējā liekuma rādiuss, vismaz
	kg	kg	Svars atbilstoši EPTA-Procedure 01
L_pA	dB	dB	Trokšņa spiediena līmenis
L_wA	dB	dB	Trokšņa jaudas līmenis
L_pCpeak	dB	dB	Trokšņa spiediena pīķa vērtību līmenis
K...			Izkliede
a	m/s ^2	m/s ^2	Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem)
a_h	m/s ^2	m/s ^2	Svārstību paātrinājuma vērtība
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min., m/s ^2	Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI.

Jūsu drošībai.

⚠ BRĪDINĀJUMS

Uzmanīgi izlasiet visus drošības noteikumus un

norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.

Uzglabājiet drošības noteikumus un norādījumus turpmākai izmantošanai.

Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie

„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.

Elektroinstrumenta pielietojums:

ar roku vadāma skārda izciršanas iekārta, kas izmantojama skārda griešanai un izgriezumu veidošanai ar mazu liekuma rādiusu bez ūdens pievadīšanas griešanas vietai un ir lietojama kopā ar firmas FEIN lietošanai atļautajiem darbinstrumentiem un piederumiem no nelabvēlīgiem laika apstākļiem pasargātās vietās.

Šis elektroinstruments ir paredzēts darbināšanai arī no mainstrāvas ġeneratoriem, kas spēj nodrošināt pietiekamu jaudu un atbilst standartam ISO 8528, kā arī izpildījuma klasei G2. Šis standarts nav piemērojams, ja tā saucamais nelineāro kroplojumu koeficients pārsniedz 10 %. Šaubu gadījumā ievāciet sīkāku informāciju par izmantojamo ġeneratoru.

īpašie drošības noteikumi.

Lietojiet kopā ar elektroinstrumentu piegādāto papildrokturi. Kontroles zaudēšana pār elektroinstrumentu var būt par cēloni savainojumiem.

Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpēšanas darbinstrumenta un apstrādājamā materiāla daļinām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai ārī īpašu

priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši atrodoties stipra trokšņa iespaidā, var rasties paliekoši dzirdes traucējumi.

levietojamie instrumenti ir asi. Nekad netuviniet roku ievietojamajiem instrumentiem. Pieskaršanās ievietojamajiem instrumentiem var izraisīt traumas.

Aizsargājiet darba zonu un apakšā esošo virsmu, ja strādājat augstumā, no krītošām skaidām un paša elektriskā darbarīka. Krītoši priekšmeti var izraisīt traumas.

Nostipriniet apstrādājamo priekšmetu. Spīlierīcē iestiprināts priekšmets ir apstrādājams daudz drošāk, nekā tad, ja tas tiek turēts ar roku.

Nav atlauts pie elektroinstrumenta pieskrūvēt vai piekniedēt markejuma plaksnītes un apzimējumus.

Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu.

Neizmantojiet piederumus, kas nav ipaši izstrādāti šim elektroinstrumentam vai ieteikti lietošanai kopā ar to.

Piederuma drošu lietošanu vēl nenosaka apstāklis, ka to var iestiprināt elektroinstrumentā.

Regulāri tīriet elektroinstrumenta ventilācijas atveres, izmantojot nemetāla rīkus. Dzinēja dzesēšanas ventilators ivelk puteklus elektroinstrumenta korpusā. Metāla puteklu uzkrāšanās korpusā var būt par cēloni paaugstinātai elektrobīstamībai.

Pirms elektroinstrumenta lietošanas pärbaudiet, vai nav bojāts tā elektrokabelis un elektrotīkla kontaktdakša.

leteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku.

Vibroemisijas un trokšnu emisijas vērtības

Šajā instrukcijā norādītās vibroemisijas un trokšņu emisijas vērtības ir mērītas atbilstoši EN 62841 standartizēto mērišanas metodi, un tās var tikt izmantotas dažādu elektroinstrumentu parametru salīdzināšanai. Tās ir piemērotas arī vibrāciju un trokšņu iedarbības sākotnējai novērtēšanai.

Norādītās vibroemisijas un trokšņu emisijas vērtības ir attiecināmas uz elektroinstrumenta galvenajām lietojuma sferām.

Tomēr, ja elektroinstrumentu izmanto citiem pielietojumiem, ar citiem ievietojamajiem darbarīkiem vai ar nepietiekami veiktu apkopi, vibroemisijas un trokšņu emisijas vērtības var atšķirties. Tas var ievērojami palielināt vibrāciju un trokšņu radīto iedarbību visā darbu veikšanas laikā.

Lai precīzi novērtētu vibrāciju un trokšņu radīto iedarbību, jāņem vērā arī laiks, kurā ierīce ir izslēgta vai arī darbojas, bet faktiski netiek izmantota. Tas var ievērojami samazināt vibrāciju un trokšņu radīto iedarbību.

Nosakiet papildu drošības pasākumus ierīces lietotāja aizsardzībai pret vibrācijām un trokšņiem, piemēram, veicot elektroinstrumenta un ievietojamo darbarīku apkopi, uzturot siltas ierīces lietotāja plaukstas un organizējot darba procesu.

Norādījumi lietošanai.

Kontaktējiet elektroinstrumentu ar apstrādājamo materiālu tikai tad, ja tas ir ieslēgts.

Griešanas laikā turiet elektroinstrumentu pēc iespējas perpendikulāri apstrādājamā priekšmeta virsmai.

Darba laikā vienmērīgi un ar nelielu spiedienu pārvietojiet elektroinstrumentu griešanas virzienā. Ja spiediens ir pārāk stiprs, ievērojami samazinās darbinstrumenta kalpošanas laiks.

Darbiniet elektrisko darbarīku nepārtrauktas darbības režīmā tikai maksimālajā gājienu skaita pakāpē (6) (skatiet lpp. 6).

Gājienu skaita pakāpes (1 ... 5) drīkst izmantot vienīgi īslaicīgiem griezumiem, kuriem nepieciešama, piemēram, precīza griešana pa griezuma līniju. Tas jo īpaši attiecas uz darbu ar materiāliem, kurus raksturo maksimālais iespējamais biezums.

Neveiciet skārda griešanu metināšanas vietās.

Negrieziet daudzslāņu skārdu, kura kopējais biezums pārsniedz maksimālo pieļaujamo griežamā materiāla biezumu.

Lai palielinātu cirtņa un matricas kalpošanas laiku, uz materiāla virsmas gar griezuma līniju ieteicams uzklāt ellojošu vielu:

- griežot tērauda skārdu: griešanas pastu vai griešanas ellu,

- griežot alumīniju: petroleju.

Pirms iekšējā atvēruma izciršanas materiālā nepieciešams izveidot priekšurbumu, kura diametrs ir norādīts sadalā „Tehniskie parametri“.

Izslēdziet elektroinstrumentu, pirms tas tiek izvilkts ārā no griezuma vietas.

Uz cirtņa un matricas nolietošanos norāda skaidri manāma darba ražības samazināšanās, kas saglabājas pat tad, ja tiek ievērojami palielināts spiediens uz elektroinstrumentu.

cirtni – bet ne matricu – var uzasināt atkārtoti līdz brīdim, kad uzasinātā cirtņa garums klūst mazāks par minimālo matricas garumu.

Matrica Minimālais cirtņa garums
BLK3.5E (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0E (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,5 mm
3 13 09 108 00 8	nav atkārtoti asināms

BLK3.5E (**): izciršanas laikā izmantojot šablonu, tas jäsavieto ar cirtņa vadotnes apakšējo cilindrisko daļu; šādā gadījumā attālums starp šablonu un faktisko griezuma malu ir 2,5 mm.

Šablona biezumam jābūt vismaz 2 mm, taču šablona un apstrādājamā materiāla kopējais biezums nedrīkst pārsniegt 5,5 mm.

Aprikojums

Atkārtotas ieslēgšanās aizsardzība neļauj elektriskajam darbarīkam automātiski restartęties, ja darbības laikā tiek pārtraukta strāvas padeve. Šādā gadījumā izslēdziet elektrisko darbarīku, pārbaudiet strāvas padevi un pēc tam darbarīku atkal ieslēdziet.

Elektroniskā gājienu skaita priekšizvēles funkcija lauj pielāgot apgriezienu skaitu konkrētajam lietojumam un izmantotajam ievietojamajam instrumentam.

Elektriskais darbarīks ir aprīkots ar aizsardzību pret pārslodzi un noblokešanos. levietojamā instrumenta pārslodzes vai noblokešanās gadījumā tiek pārtraukta strāvas padeve. Šādā gadījumā izslēdziet elektrisko darbarīku, noņemiet to no apstrādājamā materiāla un pārbaudiet ievietojamo instrumentu. Pēc tam atkal ieslēdziet elektrisko darbarīku.

Uzturēšana darba kārtībā un klientu apkalpošanas dienests.

Ārkārtējos darba apstāklos, apstrādājot metālus, elektroinstrumenta iekšpusē var uzkrāties vadītspējīgi putekļi. Var tikt

ietekmēta elektroinstrumenta aizsargizolācija. Caur ventilācijas spraugām regulāri izpūtiet elektroinstrumenta iekšpusi ar sausu, bezelļas saspiestu gaisu un pievienojiet diferenciālās strāvas automātisko slēdzi (Fl).

Nedaudz iellojiet slidvirsmas starp matricas turētāju un cirtni.

Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.

Ja ir bojāts elektroinstrumenta savienojošais vads, tas jānomaina, griežoties pie ražotāja vai pie tā pārstāvja.

Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas: nomaināmos darbinstrumentus

Garantija.

Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.

Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās daļas.

Atbilstības deklarācija.

CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.

UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu. Firma FEIN ar pilnu atbildību deklarē, ka šis izstrādājums atbilst šīs lietošanas pamācības pēdējā lappusē minētajām spēkā esošajām direktīvām.

Tehniskā dokumentācija no:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.

Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
