Produkttype	Bærbar nibbler
Merke	Fein
Modell	BLK 3.5 E
Merkespenning	230 V
Frekvens	50 - 60 Hz
Effektforbruk	550 W
Antall slag uten belastning	1200 - 2700 min⁻¹ (justerbar)
Maks. ståltykkelse (400 N/mm²)	3,5 mm
Maks. ståltykkelse (600 N/mm²)	2,5 mm
Maks. ståltykkelse (800 N/mm²)	1,5 mm
Maks. aluminiumstykkelse (250 N/mm²)	4,0 mm
Vekt iht. EPTA	1,9 kg
Dobbeltisolert	Ja
Beskyttelse mot utilsiktet omstart	Ja
Elektronisk slagforvalg	Ja
Min. innerradius for buede kutt	10 mm
Kuttverktøytype	Stanse og matrise
Anbefalt smøring	Klippepasta (stål), parafin (aluminium)
Vedlikehold	Blås med trykkluft, smør kontaktflatene
Utskiftbare slitedeler	Stanse og matrise
Godkjente tilbehør	Spesifikke FEIN-tupper og -hylser

Ofte stilte spørsmål - BLK 3.5 E Fein

Hvordan justerer jeg antall slag på Fein BLK 3.5 E?

Bruk det elektroniske forvalgshjulet på verktøyet. Posisjonene 1 til 5 er for korte og presise kutt, posisjon 6 er for kontinuerlig drift.

Hvordan bytter jeg stanse og matrise?

Koble fra verktøyet. Fjern festeskruene, bytt ut slitte stanse og matrise. Overhold minste lengder angitt i bruksanvisningen. Stansen kan slipes, matrisen kan ikke slipes.

Hvilken plate tykkelse kan man skjære med BLK 3.5 E?

Opptil 3,5 mm stål ved 400 N/mm², 2,5 mm ved 600 N/mm², 1,5 mm ved 800 N/mm² og 4,0 mm aluminium ved 250 N/mm².

Må man smøre under kutting?

Ja, for å forlenge levetiden til stanse og matrise. Bruk klippepasta eller skjæreolje for stål, og parafin for aluminium.

Hva gjør jeg ved verktøysblokkering?

Verktøyet er beskyttet mot overbelastning og blokkering. Ved blokkering kuttes strømmen. Stopp verktøyet, fjern det fra arbeidsstykket, kontroller det, og start det på nytt.

Hvordan rengjør jeg verktøyet etter bruk?

Blås regelmessig tørr, oljefri trykkluft gjennom ventilasjonsåpningene. Rengjør ytre overflater med en ikke-metallisk klut.

Hvilket tilbehør er godkjent for BLK 3.5 E?

Bare tupper, hylser og tilbehør spesielt designet eller godkjent av FEIN skal brukes. Bruk av ikke-godkjent tilbehør kan være farlig.

Kan jeg bruke nibbleren på et aggregat?

Ja, forutsatt at aggregatet oppfyller ISO 8528, klasse G2, med en harmonisk forvrengning under 10 %.

Hvordan sliper jeg stansen?

Stansen kan slipes så lenge lengden ikke blir mindre enn den spesifiserte minste lengden for matrisen. Matrisen kan ikke slipes.

Hvor finner jeg samsvarserklæringen?

CE- eller UKCA-samsvarserklæringen finnes på siste side i bruksanvisningen. Den tekniske dokumentasjonen er hos C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Tyskland.

BRUKSANVISNING BLK 3.5 E Fein

Vedligeholdelse og kundeservice.

Overensstemmelseserklæring.

Miljøbeskyttelse, bortskaffelse.

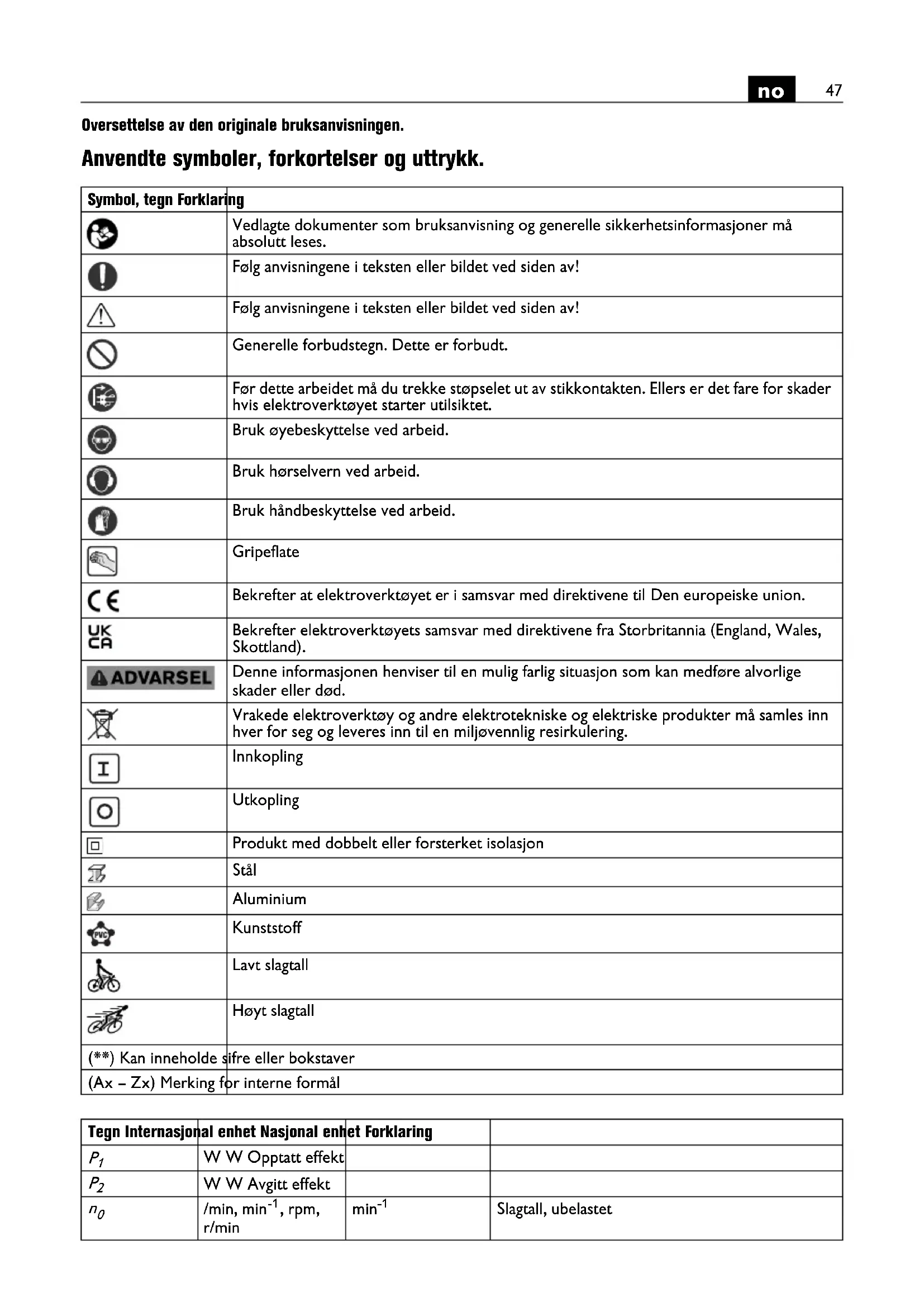

Oversettelse av den originale bruksanvisningen.

Anvendte symboler, forkortelser og uttrykk.

Symbol, tegn Forklaring
	Vedlagte dokumenter som bruksanvisning og generelle sikkerhetsinformasjoner må absolutt leses.
	Følg anvisningene i teksten eller bildet ved siden av!
	Følg anvisningene i teksten eller bildet ved siden av!
	Generelle forbudstegn. Dette er forbudt.
	Før dette arbeidet må du trekke støpselet ut av stikkontakten. Ellers er det fare for skader hvis elektroverktøyet starter utilsiktet.
	Bruk øyebeskyttelse ved arbeid.
	Bruk hørselvern ved arbeid.
	Bruk håndbeskyttelse ved arbeid.
	Gripeflate
	Bekrefter at elektroverktøyet er i samsvar med direktivene til Den europeiske union.
	Bekrefter elektroverktøyets samsvar med direktivene fra Storbritannia (England, Wales, Skottland).
	Denne informasjonen henviser til en mulig farlig situasjon som kan medføre alvorlige skader eller død.
	Vrakede elektroverktøy og andre elektrotekniske og elektriske produkter må samles inn hver for seg og leveres inn til en miljøvennlig resirkulering.
	Innkopling
	Utkopling
	Produkt med dobbelt eller forsterket isolasjon
	Stål
	Aluminium
	Kunststoff
	Lavt slagtall
	Høyt slagtall
(**) Kan inneholde sifre eller bokstaver
(Ax - Zx) Merking for interne formål

Tegn Internasjonal enhet Nasjonal enhet Forklaring
P_1	W W Opptatt effekt
P_2	W W Avgitt effekt
n_0	/min, min^-1 , rpm,r/min	min^-1	Slagtall, ubelastet
Tegn	Internasjonal enhet	Nasjonal enhet	Forklaring
n_S	m/min m/min Skjærehastighet
UV	V	S	p e n
fHz Hz Frekvens
M...	mm mm Mål, metrisk
∅ mm mm Diameter til en rund del
Fe 400	mm mm Max. materialtykkelse i stål opp ti	400 N/mm	2
Fe 600	mm mm Max. materialtykkelse i stål opp ti	600 N/mm	2
Fe 800	mm mm Max. materialtykkelse i stål opp ti	800 N/mm	2
Al 250	mm mm Max. materialtykkelse i aluminium	opp til 250 N/mm^2
	mm mm Diameter på forboringen for innvendige utskjæringer
	mm mm Kurveradius innvendig, minste
	kg kg Vekt tilsvarende EPTA-Procedure 01
L_pA	dB dB	Lydtrykknivå
L_wA	dB dB	Lydeffektnivå
L_pCpeak	dB dB	Maksimalt lydtryk knivå
K...			Usikkerhet
a	m/s ^2	m/s ^2	Svingningsemisjonsverdi iht. EN 62841 (vektorsum fra tre retninger)
a_h	m/s ^2	m/s ^2	Svingningsemisjonsverdi
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Basis- og avledede enheter fra det internasjonale enhetssystemet SI.

For din egen sikkerhet.

ADVARSEL

Les gjennom alle advarslene og anvisningene. Unnlatelse av å

overholde advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader. Ta godt vare på alle advarslene og informasjonene.

Ikke bruk dette elektroverktøyet før du har lest og forstått denne driftsinstruksen og de vedlagte

"Generelle sikkerhetsinformasjonene" (dokumentnummer 3 41 30 465 06 0). Oppbevar de angitte papirene til senere bruk og overrekk disse sammen med elektroverktøyet hvis det lånes bort eller selges videre.

Følg også de vanlige nasjonale arbeidsmiljøbestemmelsene.

Elektroverktøyets formål:

Håndført platetygger til skjæring av plater, utskjæringer og kurver med FEIN-godkjente innsatsverktøy og tilbehør uten vanntilførsel i værbeskyttede omgivelser.

Dette elektroverktøyet er også beregnet til bruk på vekselstrømgeneratorer med tilstrekkelig ytelse, som oppfyller kravene i standard ISO 8528, modellklasse G2. Denne standarden oppfylles ikke hvis den såkalte klirrfaktoren overskrider 10 %. I tvilstilfeller må du informere deg om den generatoren du bruker.

Spesielle sikkerhetsinformasjoner.

Bruk ekstrahåndtakene som leveres sammen med elektroverktøyet. Hvis du mister kontrollen, kan dette føre til skader.

Bruk personlig beskyttelsesutstyr. Avhengig av type bruk må du bruke visir, øyebeskyttelse eller vernebriller. Om nødvendig må du bruke støvmaske, hørselvern, vernehansker eller spesialforkle som holder små slipe- og materialpartikler unna kroppen din. ∅ynene bør beskyttes mot fremmedlegemer som kan slynges rundt ved visse typer bruk. Støv- eller pustevermasker må filtrere den typen støv som oppstår ved den aktuelle bruken. Hvis du er utsatt for sterk støy over lengre tid, kan det medføre skader på hørselen.

Innsatsverktøyene er skarpe. Kom med hånden aldri i nærheten av innsatsverktøyene.. Berøring av innsatsverktøyene kan medføre kroppsskader.

Sikre arbeidsområdet og området under mot spon som faller ned og selve elektroverktøyet når du arbeider i høyden. Gjenstander som faller ned, kan medføre kroppsskader.

Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger, holdes sikrere enn med hånden.

Det er forbudt å skru eller nagle skilt eller tegn på elektroverktøyet. En skadet isolasjon gir ingen beskyttelse mot elektriske støt.

Bruk kun reservedeler eller tilbehør som er levert og godkjent av produsenten. En sikker bruk kan ikke garanteres selv om annet tilbehør som passer til elektroverktøyet blir benyttet.

Rengjør ventilasjonsåpningene til elektroverktøyet med ikke-metalliske verktøy med jevne mellomrom. Motor-viften trekker støv inn i motorhuset. Dette kan forårsake elektrisk fare når det samles for mye metallstøv.

Sjekk strømledningen og støpselet mht. skader før igangsetting.

Anbefaling: Elektroverktøyet må alltid brukes med en jordfeilbryter dimensjonert til jordfeilstrøm på 30 mA eller mindre.

Vibrasjons- og støy-emisjonsverdier

Vibrasjons- og støy-emisjonsverdiene som er angitt i disse instruksene er bitt målt i samsvar med en i EN 62841 standardisert måleprosess og kan benyttes for sammenligningen av elektroverktøy med hverandre. De er også egnet for en foreløpig vurdering av vibrasjons- og støybelastningen.

De angitte vibrasjons- og støy-emisjonsverdiene representerer hovedsakelig bruk av elektroverktøyet.

Hvis elektroverktøyet imidlertid benyttes for annen bruk med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan de totale vibrasjonsverdiene og støyemisjonsverdiene avvike. Det kan øke vibrasjons- og støybelastningen tydelig over hele arbeidstiden.

For en nøyaktig vurdering av vibrasjons- og støybelastningen bør det også tas hensyn til tidene hvor apparatet er slått av eller riktignok er i gang, men faktisk e er i bruk. Det kan redusere vibrasjons- og støybelastningen tydelig over hele arbeidstiden.

Bestem ekstra sikkerhetstiltak for å beskytte brukeren mot virkningen av vibrasjoner og støy som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisasjon av arbeidsprosessene.

Bruksinformasjon.

Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoplet tilstand.

Hold elektroverktøyet så loddrett som mulig mot materialoverflaten ved skjæring.

Før elektroverktøyet jevnt og med svak fremskyvning i skjæreretningen. For sterk fremskyvning reduserer brukstiden for innsatsverktøyene sterkt.

Arbeid med elektroverktøyet i kontinuerlig drift bare med det høyeste slagtallet (6) (se side 6).

Til øking av brukstiden for stempel og matrise anbefales det å påføre et glidemiddel langs planlagt skjærelinje:

- for skjæring i stålplater: Skjærepasta eller skjæreolje, - for skjæring i aluminium: Petroleum.

Til forberedelse av en innvendig utskjæring må det forbores, diameter på boringen se «Tekniske data».

Slå elektroverktøyet først av etter at du har trukket det ut av skjæresporet.

BLK3.5E ( ^** ): Ved utskjæring etter mal skannes malen med den nedre sylindriske delen på stempelføringen.

Avstanden mellom malen og den virkelige skjærekanten er 2,5 mm.

Gjenstartbeskyttelsen forhindrer at elektroverktøyet starter igjen automatisk, hvis strømtilførselen ble avbrutt under drift. Slå av elektroverktøyet i dette tilfellet, kontroller strømtilførselen og slå deretter elektroverktøyet på igjen.

Det elektroniske slagtallforvalget gjør det mulig at turtallet tilpasses til den respektive bruken og det benyttede innsatsverkøyet.

Elektroverktøyet er utstyrt med en overbelastnings- og blokkeringsbeskyttelse. Ved overbelastning eller blokkering av innsatsverktøyet avbrytes strømtilførselen.

Slå av elektroverktøyet i dette tilfellet, ta det bort fra materialet og sjekk elektroverktøyet. Slå deretter elektroverktøyet på igjen.

Vedlikehold og kundeservice.

Ved ekstreme bruksvilkår kan det ved bearbeidelse av metall, støv med elektrisk ledeevne sette seg inn i elektroverktøyet. Den

doble isoleringen av elektroverktøyet kan svekkes. Blås ofte det innvendige rommet til elektroverktøyet gjennom lufteåpningene ut med tørr og oljefri trykkluft, og kople en feilstrømvernebryter (Fl) foran.

Smør glideflatene mellom matriseholder og stempel.

Produkter som har vært i kontakt med asbest, må ikke sendes til reparasjon. Håndter produkter kontaminert med asbest i henhold til de gyldige nasjonale bestemmelsene for asbestholdig avfall.

Hvis elektroverktøyets tilkoplingsledning er skadet, skal den skiftes ut av produsenten eller dens representant.

Følgende deler kan du skifte ut selv etter behov: Innsatsverktøy

Reklamasjonsrett og garanti.

Reklamasjonsretten for produktet gjelder jf. de lovmessige bestemmelsene i det landet produktet selges i. Ut over dette yter FEIN garanti i henhold til FEIN-produsentens garantierklæring.

Denne driftsinstruksen kan inneholde beskrivelser og/eller illustrasjoner av tilbehør som ikke inngår i din leveranse.

Samsvarserklæring.

CE-erklæringen gjelder kun for land i Den europeiske unionen og i EFTA [E∅S] (European Free Trade Association) og kun for produkter som er bestemt for markedet i EU eller EFTA. Etter at produktet er introdusert på EU-markedet, mister UKCA-merket sin gyldighet.

UKCA-erklæringen gjelder kun for det britiske markedet (England, Wales og Skottland) og kun for produkter som er bestemt for det britiske markedet. Etter at produktet er introdusert på det britiske markedet, mister CE-merket sin gyldighet.

Firmaet FEIN erklærer som eneansvarlig at dette produktet stemmer overens med de vanlige bestemmelsene som er oppført på siste side i denne driftsinstruksen.

Tekniske dokumenter hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljøvern, avfallshåndtering.

Emballasjer, gammelt elektroverktøy og tilbehør må leveres inn til miljøvennlig resirkulering.
