| Produkttyp | Tragbare Nibbler |
| Marke | Fein |
| Modell | BLK 3.5 E |
| Nennspannung | 230 V |
| Frequenz | 50 - 60 Hz |
| Leistungsaufnahme | 550 W |
| Leerlaufhubzahl | 1200 - 2700 min⁻¹ (einstellbar) |
| Max. Blechdicke Stahl (400 N/mm²) | 3,5 mm |
| Max. Blechdicke Stahl (600 N/mm²) | 2,5 mm |
| Max. Blechdicke Stahl (800 N/mm²) | 1,5 mm |
| Max. Blechdicke Aluminium (250 N/mm²) | 4,0 mm |
| Gewicht nach EPTA | 1,9 kg |
| Doppelte Isolierung | Ja |
| Wiederanlaufschutz | Ja |
| Elektronische Hubeinstellung | Ja |
| Min. Kurvenschnittradius (innen) | 10 mm |
| Schneidwerkzeugtyp | Stempel und Matrize |
| Empfohlene Schmierung | Schneidpaste (Stahl), Lampenpetroleum (Aluminium) |
| Wartung | Mit Druckluft ausblasen, Kontaktflächen schmieren |
| Austauschbare Verschleißteile | Stempel und Matrize |
| Zugelassenes Zubehör | Spezifische FEIN-Einsätze und -Aufnahmen |
Häufig gestellte Fragen - BLK 3.5 E Fein
Benutzerfragen zu BLK 3.5 E Fein
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schere kostenlos im PDF-Format! Finden Sie Ihr Handbuch BLK 3.5 E - Fein und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BLK 3.5 E von der Marke Fein.
BEDIENUNGSANLEITUNG BLK 3.5 E Fein

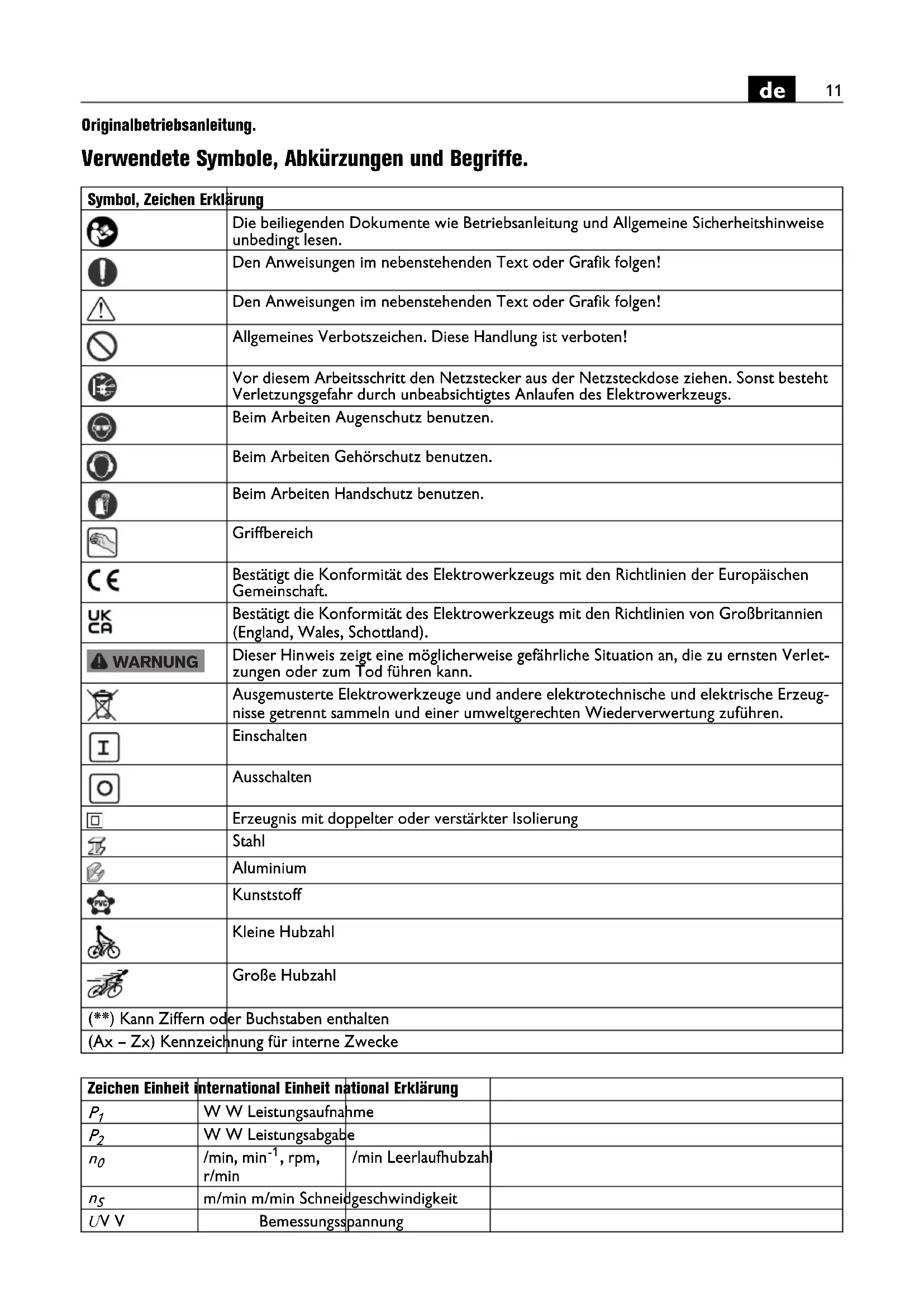

Originalbetriebsanleitung.
Verwendete Symbole, Abkürzungen und Begriffe.
| Symbol, Zeichen Erklärung | |
 | Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. |
 | Den Anweisungen im nebenstehenden Text oder Grafik folgen! |
 | Den Anweisungen im nebenstehenden Text oder Grafik folgen! |
 | Allgemeines Verbotszeichen. Diese Handlung ist verboten! |
 | Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. |
 | Beim Arbeiten Augenschutz benutzen. |
 | Beim Arbeiten Gehörschutz benutzen. |
 | Beim Arbeiten Handschutz benutzen. |
 | Griffbereich |
 | Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. |
 | Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien von Großbritannien (England, Wales, Schottland). |
 | Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verletzungen oder zum Tod führen kann. |
 | Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeugnisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. |
 | Einschalten |
 | Ausschalten |
 | Erzeugnis mit doppelter oder verstärkter Isolierung |
 | Stahl |
 | Aluminium |
 | Kunststoff |
 | Kleine Hubzahl |
 | Große Hubzahl |
| (**) Kann Ziffern oder Buchstaben enthalten | |
| (Ax - Zx) Kennzeichnung für interne Zwecke | |
| Zeichen Einheit international Einheit national Erklärung | |||
| P_1 | W W Leistungsaufnahme | ||
| P_2 | W W Leistungsabgabe | ||
| n_0 | /min, min ^-1 , rpm,r/min | /min Leerlaufhubzahl | |
| n_S | m/min m/min Schneidgeschwindigkeit | ||
| UV V | Bemessungsspannung | ||
| f/Hz Hz Frequenz | |||
| M... | mm mm Maß, metrisches Gewinde | ||
| ∅ mm mm Durchmesser eines runden | Teils | ||
| Fe 400 | mm mm max. Werkstoffdicke in Stahl bis | 400 N/mm | 2 |
| Fe 600 | mm mm max. Werkstoffdicke in Stahl bis | 600 N/mm | 2 |
| Fe 800 | mm mm max. Werkstoffdicke in Stahl bis | 800 N/mm | 2 |
| Al 250 | mm mm max. Werkstoffdicke in Aluminium bis 250 N/mm^2 | ||
| mm mm Durchmesser der Vorbohrung für Innenausschnitte | |||
| mm mm Kurvenradius innen, mindestens | |||
| kg kg Gewicht entsprechend EPTA-Procedure 01 | |||
| L_pA | dB dB Schalldruckpegel | ||
| L_wA | dB dB Schallleistungspegel | ||
| L_pCpeak | dB dB Spitzenschalldruckpegel | ||
| K... | Unsicherheit | ||
| a | m/s^2 | m/s^2 | Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen) |
| a_h | m/s^2 | m/s^2 | Schwingungsemissionswert |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | Basis- und abgeleitete Einheiten aus dem Internationalen Einheitensystem SI. | |
Zu Ihrer Sicherheit.
WARNING
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei
der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die beiliegenden „Allgemeinen Sicherheitshinweise“
(Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.
Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen.
Bestimmung des Elektrowerkzeugs:
handgeführter Blechknabber zum Schneiden von Blechen, für Ausschnitte und enge Kurven mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehör ohne Wasserzufuhr in wettergeschützter Umgebung. Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator.
Spezielle Sicherheitshinweise.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
Die Einsatzwerkzeuge sind scharf. Bringen Sie Ihre Hand nie in die Nähe der Einsatzwerkzeuge. Berühren der Einsatzwerkzeuge kann zu Verletzungen führen.
Sichern Sie den Arbeitsbereich und die Fläche darunter wenn Sie in der Höhe arbeiten vor herabfallenden Spänen und dem Elektrowerkzeug selbst. Herabfallende Gegenstände können zu Verletzungen führen.
Sichern Sie das Werkstück. Ein mit einer Spannvorrichtung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand.
Es ist verboten Schilder und Zeichen auf das Elektrowerkzeug zu schrauben oder zu nieten. Eine beschädigte Isolierung bietet keinen Schutz gegen elektrischen Schlag.
Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gegeben, dass ein Zubehör auf Ihr Elektrowerkzeug passt.
Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen.
Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen.
Prüfen Sie vor der Inbetriebnahme die Netzanschlussleitung und den Netzstecker auf Beschädigungen.
Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger.
Schwingungs- und Geräuschemissionswerte
Die in diesen Anweisungen angegebenen Schwingungs- und Geräuschemissionswerte sind entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Schwingungs- und Geräuschbelastung.
Die angegebenen Schwingungs- und Geräuschemissionswerte repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, können die Schwingungsgesamtwerte und die Geräuschemissionswerte abweichen. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungs- und Geräuschbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungs- und Geräuschbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen und Geräuschen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.
Bedienungshinweise.
Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.
Halten Sie das Elektrowerkzeug beim Schneiden möglichst senkrecht zur Werkstückoberfläche.
Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheblich.
Betreiben Sie das Elektrowerkzeug im Dauerbetrieb nur in der höchsten Hubzahlstufe (6) (siehe Seite 6).
Die Hubzahlstufen (1 ... 5) sind lediglich für kurzzeitige Schnitte, bei denen z. B. ein exaktes Schneiden entlang einer Schnittlinie erforderlich ist, zu benutzen. Dies gilt im Besonderen für Arbeiten mit Materialien mit der maximal möglichen Werkstoffdicke.
Schneiden Sie Bleche nicht an Schweißstellen. Schneiden Sie keine mehrlagigen Bleche, welche die maximale Werkstoffdicke überschreiten.
Zur Erhöhung der Standzeit von Stempel und Matrize wird empfohlen entlang der geplanten Schnittlinie ein Gleitmittel aufzutragen:
- für Schnitte in Stahlblech: Schneidpaste oder Schneidöl,
- für Schnitte in Aluminium: Petroleum.
Zum Ausknabbern eines Innenausschnitts ist eine Vorbohrung notwendig, Durchmesser der Bohrung siehe „Technische Daten“.
Schalten Sie das Elektrowerkzeug erst aus, nachdem Sie es aus der Schnittspur gezogen haben.
Das Anzeichen für abgenutzte Stempel und Matrizen ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschritt.
Der Stempel – nicht die Matrize – kann nachgeschliffen werden, falls die Länge des nachgeschliffenen Stempels die Mindestlänge für die Matrize nicht unterschreitet.
| Matrize Mindestlänge des Stempels | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,5 mm | |
| 3 13 09 108 00 8 nicht nachschleifbar | |
BLK3.5E ( ^** ): Beim Knabbern nach Schablone wird die Schablone mit dem unteren zylindrischen Teil der Stempelführung abgetastet. Der Abstand zwischen Schablone und der tatsächlichen Schneidkante beträgt 2,5 mm.
Die Schablone sollte mindestens 2 mm stark sein, die Gesamtstärke von Schablone und Werkstück darf 5,5 mm nicht überschreiten.
Ausstattung
Der Wiederanlaufschutz verhindert, dass das Elektrowerkzeug selbsttätig wieder anläuft, wenn während des Betriebes die Stromzufuhr unterbrochen wurde. Schalten Sie in diesem Fall das Elektrowerkzeug aus, überprüfen Sie die Stromzufuhr und schalten Sie das Elektrowerkzeug anschließend wieder ein.
Die elektronische Hubzahlvorwahl ermöglicht die Anpassung der Drehzahl für den jeweiligen Anwendungsfall und das dafür verwendete Einsatzwerkzeug. Das Elektrowerkzeug ist mit einem Überlast- und Blockierschutz ausgestattet. Bei Überlast oder Blockieren des Einsatzwerkzeugs wird die Stromzufuhr unterbrochen. Schalten Sie in diesem Fall das Elektrowerkzeug aus, entfernen Sie es vom Werkstück und überprüfen Sie das Einsatzwerkzeug. Schalten Sie anschließend das Elektrowerkzeug wieder ein.
Instandhaltung und Kundendienst.
Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs
absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungsschlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (Fl) vor.
Fetten Sie die Gleitflächen zwischen Matrizenträger und Stempel leicht ein.
Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle.
Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch den Hersteller oder seinen Vertreter ersetzt werden.
Folgende Teile können Sie bei Bedarf selbst austauschen: Einsatzwerkzeuge
Gewährleistung und Garantie.
Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbringens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein.
Konformitätserklärung.
Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.
Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.
Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betriebsanleitung angegebenen einschlägigen Bestimmungen entspricht.
Technische Unterlagen bei:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Umweltschutz, Entsorgung.
Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.
Die CE-Erklärung gilt nur für Länder der Europäischen Union und der EFTA (European Free Trade Association) und nur für Produkte, die für den EU- oder EFTA-Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem EU-Markt, verliert das UKCA-Zeichen seine Gültigkeit.
Schwäbisch Gmünd-Bargau, 25.11.2022
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
www.fein.com
Die UKCA-Erklärung gilt nur für den britischen Markt (England, Wales und Schottland) und nur für Produkte, die für den britischen Markt bestimmt sind. Nach dem Inverkehrbringen des Produkts auf dem britischen Markt verliert das CE-Zeichen seine Gültigkeit.
Schwäbisch Gmünd-Bargau, 25.11.2022
