BEDIENUNGSANLEITUNG BLS 2.5 E Fein

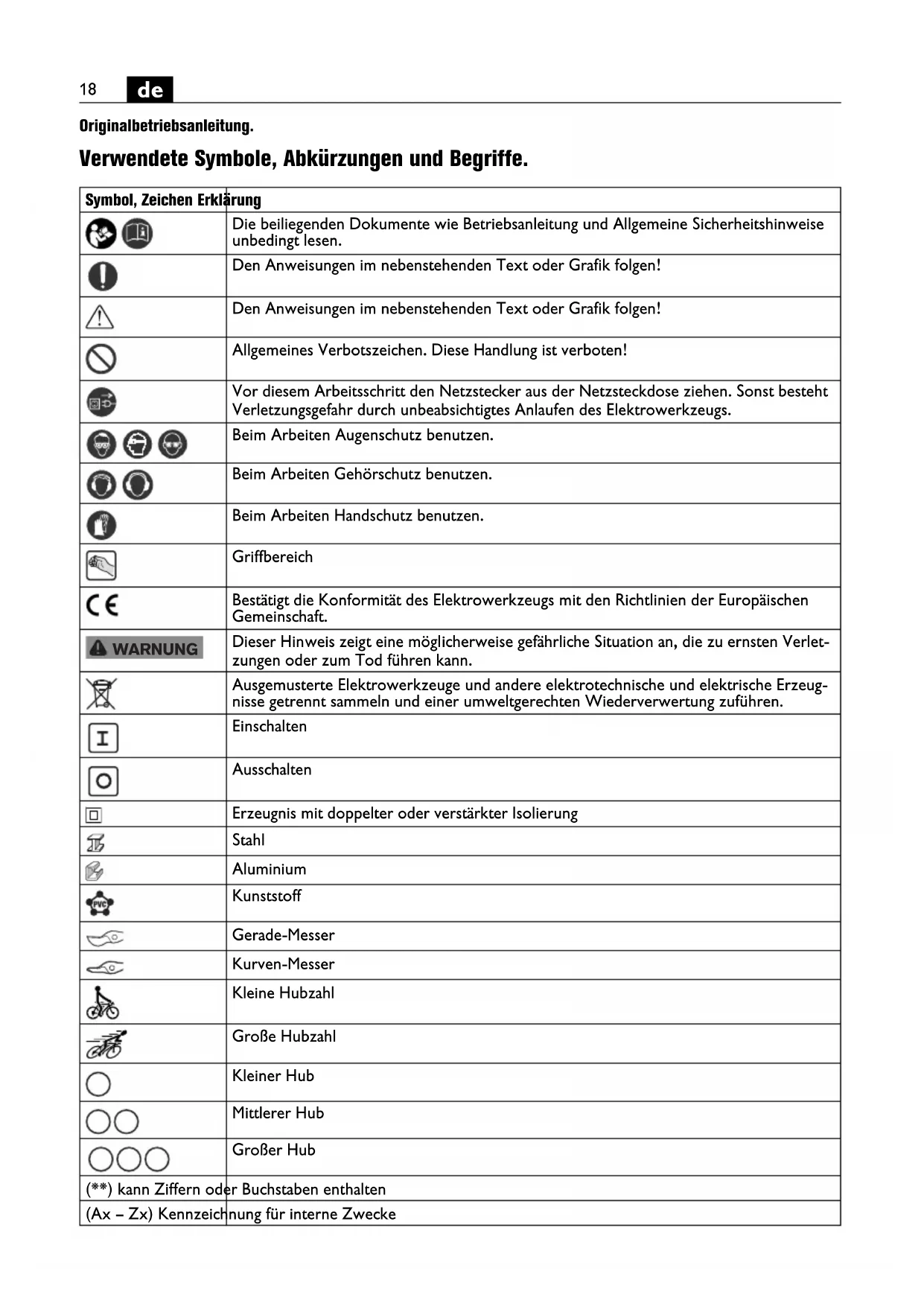

Originalbetriebsanleitung. Verwendete Symbole, Abkürzungen und Begriffe. Symbol, Zeichen Erklärung Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitshinweise unbedingt lesen. Den Anweisungen im nebenstehenden Text oder Grafik folgen! Den Anweisungen im nebenstehenden Text oder Grafik folgen! Allgemeines Verbotszeichen. Diese Handlung ist verboten! Vor diesem Arbeitsschritt den Netzstecker aus der Netzsteckdose ziehen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs. Beim Arbeiten Augenschutz benutzen. Beim Arbeiten Gehörschutz benutzen. Beim Arbeiten Handschutz benutzen. Griffbereich Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft. Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet- zungen oder zum Tod führen kann. Ausgemusterte Elektrowerkzeuge und andere elektrotechnische und elektrische Erzeug- nisse getrennt sammeln und einer umweltgerechten Wiederverwertung zuführen. Einschalten Ausschalten Erzeugnis mit doppelter oder verstärkter Isolierung Stahl Aluminium Kunststoff Gerade-Messer Kurven-Messer Kleine Hubzahl Große Hubzahl Kleiner Hub Mittlerer Hub Großer Hub (**) kann Ziffern oder Buchstaben enthalten (Ax – Zx) Kennzeichnung für interne Zwecke WARNUNG19

Zu Ihrer Sicherheit. Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anwei- sungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anwei- sungen für die Zukunft auf. Verwenden Sie dieses Elektrowerkzeug nicht, bevor Sie diese Betriebsanleitung sowie die bei- liegenden „Allgemeinen Sicherheitshinweise“ (Schriftennummer 3 41 30 465 06 0) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannten Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Ver- äußerung des Elektrowerkzeugs. Beachten Sie ebenso die einschlägigen nationalen Arbeitsschutzbestimmungen. Bestimmung des Elektrowerkzeugs: BLS (**): handgeführte Blechschere zum Schneiden von Blechen mit den von Fein zugelassenen Einsatzwerk- zeugen und Zubehör ohne Wasserzufuhr in wetterge- schützter Umgebung. BSS (**): handgeführte Schlitzschere zum Schneiden von Blechen und engen Kurven mit den von Fein zuge- lassenen Einsatzwerkzeugen und Zubehör ohne Was- serzufuhr in wettergeschützter Umgebung. Dieses Elektrowerkzeug ist auch für den Gebrauch an Wechselstromgeneratoren mit ausreichender Leistung gedacht, die der Norm ISO 8528, Ausführungsklasse G2 entsprechen. Dieser Norm wird insbesondere nicht entsprochen, wenn der sogenannte Klirrfaktor 10 % überschreitet. Im Zweifel informieren Sie sich über den von Ihnen benutzten Generator. Spezielle Sicherheitshinweise. Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen füh- ren. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augen- schutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumflie- genden Fremdkörpern geschützt werden, die bei ver- schiedenen Anwendungen entstehen. Staub- oder Zeichen Einheit international Einheit national Erklärung

W W Leistungsaufnahme

, rpm, r/min /min Leerlaufhubzahl

m/min m/min Schneidgeschwindigkeit U V V Bemessungsspannung f Hz Hz Frequenz M... mm mm Maß, metrisches Gewinde Ø mm mm Durchmesser eines runden Teils mm mm max. Werkstoffdicke in Stahl bis 400 N/mm

mm mm max. Werkstoffdicke in Stahl bis 600 N/mm

mm mm max. Werkstoffdicke in Stahl bis 800 N/mm

mm mm max. Werkstoffdicke in Aluminium bis 250 N/mm

mm mm Durchmesser der Vorbohrung für Innenaus- schnitte mm mm Kurvenradius innen, mindestens kg kg Gewicht entsprechend EPTA-Procedure 01

dB dB Schalldruckpegel

dB dB Schallleistungspegel

pCpeak dB dB Spitzenschalldruckpegel K... Unsicherheit m/s

Schwingungsemissionswert nach EN 62841 (Vektorsumme dreier Richtungen)

Schwingungsemissionswert m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Basis- und abgeleitete Einheiten aus dem Inter- nationalen Einheitensystem SI. Fe 400 Fe 600 Fe 800 Al 250 WARNUNG20

Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. Sichern Sie das Werkstück. Ein mit einer Spannvorrich- tung gehaltenes Werkstück ist sicherer gehalten als in Ihrer Hand. Es ist verboten Schilder und Zeichen auf das Elek- trowerkzeug zu schrauben oder zu nieten. Eine beschä- digte Isolierung bietet keinen Schutz gegen elektrischen Schlag. Verwenden Sie Klebeschilder. Verwenden Sie kein Zubehör, das nicht speziell vom Elektrowerkzeughersteller entwickelt oder freigegeben wurde. Sicherer Betrieb ist nicht alleine dadurch gege- ben, dass ein Zubehör auf Ihr Elektrowerkzeug passt. Reinigen Sie regelmäßig die Lüftungsöffnungen des Elektrowerkzeugs mit nichtmetallischen Werkzeugen. Das Motorgebläse zieht Staub in das Gehäuse. Dies kann bei übermäßiger Ansammlung von Metallstaub elektrische Gefährdungen verursachen. Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verlet- zungsgefahr durch scharfe oder heiße Einsatzwerk- zeuge. Prüfen Sie vor der Inbetriebnahme die Netzanschluss- leitung und den Netzstecker auf Beschädigungen. Empfehlung: Betreiben Sie das Elektrowerkzeug immer über einen Fehlerstromschutzschalter (RCD) mit Bemessungsfehlerstrom von 30 mA oder weniger. Hand-Arm-Vibrationen Der in diesen Anweisungen angegebene Schwingungs- pegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander ver- wendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwin- gungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelas- tung sollten auch die Zeiten berücksichtigt werden, in denen das Elektrowerkzeug abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeit- raum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwin- gungen fest wie zum Beispiel: Wartung von Elek- trowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe. Bedienungshinweise. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Halten Sie das Elektrowerkzeug beim Schneiden mög- lichst senkrecht zur Werkstückoberfläche (BLS 1.6 E (**) und BLS 2.5 E (**)). Führen Sie das Elektrowerkzeug gleichmäßig und mit leichtem Schub in Schnittrichtung. Zu starker Vorschub verringert die Standzeit der Einsatzwerkzeuge erheb- lich. Schneiden Sie Bleche nicht an Schweißstellen. Schnei- den Sie keine mehrlagigen Bleche, welche die maximale Werkstoffdicke überschreiten. BLS 1.6 E, BLS 2.5 E (**): Zur Erhöhung der Standzeit der Messer wird empfohlen entlang der geplanten Schnittlinie ein Gleitmittel aufzutragen: – für Schnitte in Stahlblech: Schneidpaste oder Schneidöl, – für Schnitte in Aluminium: Petroleum. BSS 1.6 E (**), BSS 1.6 CE (**), BSS 2.0 E (**): Die Schnittlinie muss Schmiermittel frei sein. Schalten Sie das Elektrowerkzeug erst aus, nachdem Sie es aus der Schnittspur gezogen haben. Das Anzeichen für abgenutzte Messer ist eine deutlich gestiegene notwendige Vorschubkraft bei geringerem Arbeitsfortschritt. BSS (**): Zum Schneiden eines Innenausschnitts ist eine Vorbohrung notwendig, siehe „Technische Daten“. BSS 1.6 CE (**): Ziehen Sie bei Einschnitten das Elek- trowerkzeug bei laufendem Motor vom Span ab. Schneiden Sie längere Späne ab. BSS 1.6 E (**), BSS 1.6 CE (**): Schneidmesser und Schneidbacken sind nicht nachschleifbar. BSS 2.0 E (**): Schneidmesser und Schneidbacken kön- nen nachgeschliffen werden. BSS 2.0 E (**): Zum stationären Betrieb spannen Sie das Elektrowerkzeug in einen Schraubstock mit Schutzba- cken aus Aluminium oder Kunststoff. Ziehen Sie den Schraubstock angemessen fest, so dass das Einsatz- werkzeug fest gehalten und nicht beschädigt wird. BLS 1.6 CE (**), BLS 2.5 E (**): Die Messer sind nicht nachschleifbar und müssen immer paarweise gewech- selt werden. Instandhaltung und Kundendienst. Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden. Blasen Sie häufig den Innenraum des Elektrowerkzeugs durch die Lüftungs- schlitze mit trockener und ölfreier Druckluft aus und schalten Sie einen Fehlerstrom-Schutzschalter (FI) vor. Produkte, die mit Asbest in Berührung gekommen sind, dürfen nicht zur Reparatur gegeben werden. Entsorgen Sie mit Asbest kontaminierte Produkte entsprechend den im Land gültigen Vorschriften zur Entsorgung asbesthaltiger Abfälle. Wenn die Anschlussleitung des Elektrowerkzeugs beschädigt ist, muss sie durch den Hersteller oder sei- nen Vertreter ersetzt werden. Die aktuelle Ersatzteilliste dieses Elektrowerkzeuges finden Sie im Internet unter www.fein.com. Folgende Teile können Sie bei Bedarf selbst austau- schen: Einsatzwerkzeuge, Schneidbacken (BSS (**))21

Gewährleistung und Garantie. Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin- gens. Darüber hinaus leistet FEIN Garantie entspre- chend der FEIN-Hersteller-Garantieerklärung. Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschriebenen oder abgebildeten Zubehörs enthalten sein. Konformitätserklärung. Die Firma FEIN erklärt in alleiniger Verantwortung, dass dieses Produkt den auf der letzten Seite dieser Betrieb- sanleitung angegebenen einschlägigen Bestimmungen entspricht. Technische Unterlagen bei: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Umweltschutz, Entsorgung. Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.22

Schwingungsemissionswert m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

W W Optagende effekt

Vibratsioon m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C.& E. Fein GmbH, D-73529 Schwäbisch Gmünd

: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

C. & E. Fein GmbH D‑73529 Schwäbisch Gmünd

)xZ – xA(EN 62841-1:2015 + AC:2015 EN 62841-2-8:2016 EN 55014-1:2017 EN 55014-2:2015 2006/42/EG, 2014/30/EU, 2011/65/EU FEIN Service C. E. Fein GmbH Hans-Fein-Straße 81 D-73529 Schwäbisch Gmünd-Bargau www.fein.com Printed in Germany. Abbildungen unverbindlich. Technische Änderungen vorbehalten. 3 41 01 333 06 0 BY 2021-01-08 DE. Schwäbisch Gmünd-Bargau, 06.04.2020
