MANUAL DE UTILIZARE BLS 2.5 E Fein

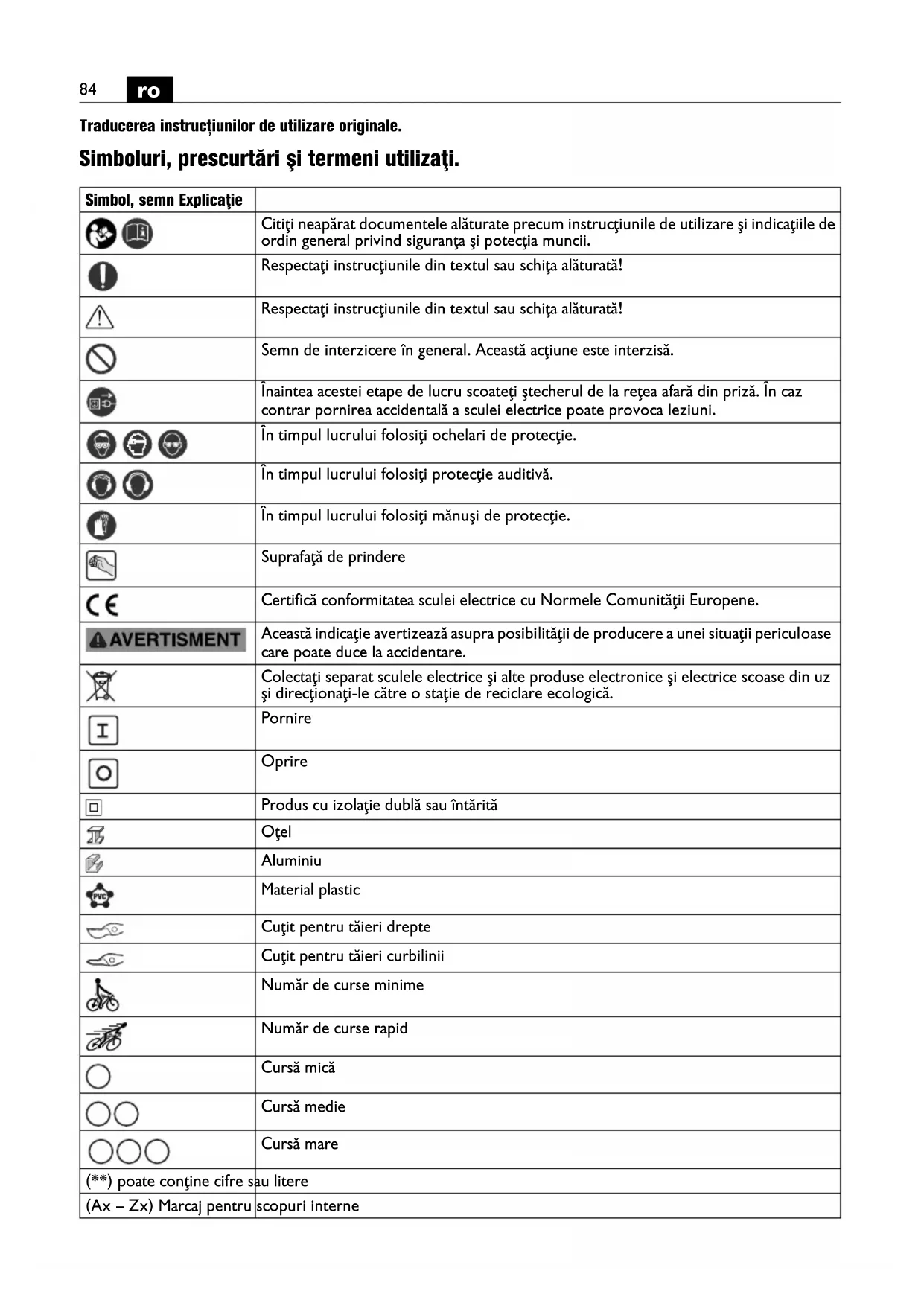

Traducerea instrucțiunilor de utilizare originale. Simboluri, prescurtări şi termeni utilizaţi. Simbol, semn Explicaţie Citiţi neapărat documentele alăturate precum instrucţiunile de utilizare şi indicaţiile de ordin general privind siguranţa şi potecţia muncii. Respectaţi instrucţiunile din textul sau schiţa alăturată! Respectaţi instrucţiunile din textul sau schiţa alăturată! Semn de interzicere în general. Această acţiune este interzisă. Înaintea acestei etape de lucru scoateţi ştecherul de la reţea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. În timpul lucrului folosiţi ochelari de protecţie. În timpul lucrului folosiţi protecţie auditivă. În timpul lucrului folosiţi mănuşi de protecţie. Suprafaţă de prindere Certifică conformitatea sculei electrice cu Normele Comunităţii Europene. Această indicaţie avertizează asupra posibilităţii de producere a unei situaţii periculoase care poate duce la accidentare. Colectaţi separat sculele electrice şi alte produse electronice şi electrice scoase din uz şi direcţionaţi-le către o staţie de reciclare ecologică. Pornire Oprire Produs cu izolaţie dublă sau întărită Oţel Aluminiu Material plastic Cuţit pentru tăieri drepte Cuţit pentru tăieri curbilinii Număr de curse minime Număr de curse rapid Cursă mică Cursă medie Cursă mare (**) poate conţine cifre sau litere (Ax – Zx) Marcaj pentru scopuri interne85

Pentru siguranţa dumneavoastră. Citiţi toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nerespectarea instrucţiunilor şi indicaţiilor privind siguranţa şi protecţia muncii poate duce la electrocutare, incendiu şi/sau provoca leziuni grave. Păstraţi în vederea unei utilizări viitoare toate instrucţiunile şi indicaţiile privind siguranţa şi protecţia muncii. Nu folosiţi această sculă electrică înainte de a citi temeinic şi a înţelege în întregime prezentele instrucţiuni de utilizare cât şi „Instrucţiunile de ordin general privind siguranţa şi protecţia muncii“ (număr document 3 41 30 465 06 0) alăturate. Păstraţi documentaţia amintită în vederea unei utilizări ulterioare şi transmiteţi-le mai departe în cazul predării sau înstrăinării sculei electrice. Respectaţi deasemenea normele naţionale de protecţia muncii. Destinaţia sculei electrice: BLS (**): foarfece manual de tăiat tablă destinat tăierii tablei cu accesorii admise de Fein, fără alimentare cu apă, în mediu protejat la intemperii. BSS (**): foarfece manual de decupat tablă destinat tăierii şi decupării tablei în linie curbă strânsă, cu accesorii admise de Fein, fără alimentare cu apă, în mediu protejat la intemperii. Această sculă electrică este concepută şi pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerinţele standardului ISO 8528, clasa de execuţie G2. Se consideră că cerinţele standardului nu sunt respectate în Simbol Unitate de măsură internaţională Unitate de măsură naţională Explicaţie

W W Putere în sarcină

, rpm, r/min rot/min Număr de curse la mers în gol

m/min m/min Viteza de tăiere U V V Tensiune de măsurare f Hz Hz Frecvenţă M... mm mm Dimensiune, filet metric Ø mm mm Diametrul unei piese rotunde mm mm Grosime max. a materialului din oţel până la 400 N/mm

mm mm Grosime max. a materialului din oţel până la 600 N/mm

mm mm Grosime max. a materialului din oţel până la 800 N/mm

mm mm Grosime max. a materialului din aluminiu până la 250 N/mm

mm mm Diametru gaură preliminară pentru afundare cu matriţă mm mm Rază minimă a curbei de tăiere kg kg Greutate conform EPTA-Procedure 01

dB dB Nivel presiune sonoră

dB dB Nivel putere sonoră

Valoarea vibraţiilor emise conform EN 62841 (suma vectorială a trei direcţii)

Unităţi de măsură de bază sau derivate din Sistemul Internaţional SI. Fe 400 Fe 600 Fe 800 Al 25086

special în cazul în care aşa numitul coeficient al distorsiunilor de neliniaritate depăşeşte 10 %. În caz de dubiu informaţi-vă cu privire la generatorul pe care îl utilizaţi. Instrucţiuni speciale privind siguranţa şi protecţia muncii. Folosiţi mânerele suplimentare livrate împreună cu scula electrică. Pierderea controlului poate duce la răniri. Purtaţi echipament personal de protecţie. În funcţie de utilizare, purtaţi o protecţie completă a feţei, protecţie pentru ochi sau ochelari de protecţie. Dacă este cazul, purtaţi mască de protecţie împotriva prafului, protecţie auditivă, mănuşi de protecţie sau şorţ special care să vă ferească de micile aşchii şi particule de material. Ochii trebuie protejaţi de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicaţii. Masca de protecţie împotriva prafului sau masca de protecţie a respiraţiei trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteţi expuşi timp îndelungat zgomotului puternic, vă puteţi pierde auzul. Asiguraţi piesa de lucru. O piesă de lucru fixată cu un dispozitiv de prindere este ţinută mai sigur decât atunci când o prindeţi numai cu mâna. Este interzisă înşurubarea sau nituirea de plăcuţe şi embleme pe scula electrică. O izolaţie deteriorată nu oferă protecţie împotriva electrocutării. Folosiţi etichete autocolante. Nu folosiţi accesorii care nu au fost realizate sau autorizate în mod special de fabricantul sculei electrice. Utilizarea în condiţii de siguranţă nu este garantată numai prin faptul că accesoriul resprectiv se potriveşte la scula dumneavoastră electrică. Curăţaţi regulat orificiile de aerisire ale sculei electrice cu unelte nemetalice. Ventilatorul trage praful în carcasă. Acest fapt poate cauza pericole electrice în cazul acumulării excesive de pulberi metalice, generând pericole electrice. Nu îndreptaţi scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriilor ascuţite sau fierbinţi. Înaintea punerii în funcţiune verificaţi dacă cablul de alimentare şi ştecherul nu sunt deteriorate. Recomandare: conectaţi scula electrică întotdeauna printr-un întrerupător cu protecţie diferenţială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic. Vibraţii mână-braţ Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 62841 şi poate fi utilizat la compararea sculelor electrice între ele. Nivelul specificat al vibraţiilor se referă la utilizările principale ale sculei electrice. Desigur în cazul în care scula electrică va fi folosită pentru alte utilizări, cu dispozitive de lucru neautorizate sau nu va beneficia de o întreţinere corespunzătoare, nivelul vibraţiilor poate fi diferit. Aceasta poate mări considerabil expunerea la vibraţii calculată pe tot intervalul de lucru. Pentru o evaluare precisă a expunerii la vibraţii ar trebui luate în considerare şi perioadele de timp în care scula electrică este oprită sau este în funcţiune dar nu este folosită efectiv. Aceasta ar putea reduce semnificativ expunerea la vibraţii calculată cumulativ pe întregul interval de lucru. Adoptaţi măsuri suplimentare privind siguranţa, pentru a proteja operatorul împotriva efectelor vibraţiilor, ca de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea la cald a mâinilor, organizarea raţională a proceselor de lucru. Instrucţiuni de utilizare. Conduceţi scula electrică spre piesa de lucru numai după ce în prealabil aţi pornit-o. În timpul tăierii, ţineţi scula electrică pe cât posibil perpendicular pe suprafaţa piesei de lucru (BLS 1.6 E (**) şi BLS 2.5 E (**)). Conduceţi uniform scula electrică împingând-o uşor în direcţia de tăiere. Un avans prea puternic reduce considerabil durata de viaţă a accesoriilor utilizate. Nu tăiaţi tabla în punctele de sudură. Nu tăiaţi foi de tablă multistrat având o grosime mai mare decât grosimea maximă admisă pentru materialul de lucru. BLS 1.6 E, BLS 2.5 E (**): Pentru creşterea durabilităţii cuţitelor se recomandă aplicarea unui agent de alunecare de-a lungul liniei de tăiere preconizate: – pentru tăieri în tablă din oţel: pastă de tăiere sau ulei, – pentru tăieri în aluminiu: petrol. BSS 1.6 E (**), BSS 1.6 CE (**), BSS 2.0 E (**): Linia de tăiere trebuie să fie liberă de lubrifianți. Deconectaţi scula electrică numai după ce în prealabil aţi extras-o din urma de tăiere. Semnul care indică uzura cuţitelor este creşterea cosiderabilă a forţei de avans necesare, productivitatea fiind scăzută. BSS (**): Pentru un decupaj interior este necesară o găurire preliminară, vezi „Date tehnice“. BSS 1.6 CE (**): La crestare trageţi scula electrică de pe aşchia de tablă, cât timp motorul este pornit. Tăiaţi aşchii mai lungi. BSS 1.6 E (**), BSS 1.6 CE (**): Cuţitele şi fălcile de tăiere nu pot fi rectificate. BSS 2.0 E (**): Cuţitele şi fălcile de tăiere pot fi rectificate. BSS 2.0 E (**): Pentru utilizarea în regim staţionar, fixaţi scula electrică într-o menghină de maşină cu fălci de protecţie din aluminiu sau material plastic. Strângeţi suficient de ferm menghina, astfel scula să fie bine fixată şi totodată să nu se deterioreze. BLS 1.6 CE (**), BLS 2.5 E (**): Cuţitele nu pot fi rectificate şi trebuie schimbate întotdeauna în perechi.87

Întreţinere şi asistenţă service post- vânzări. În condiţii de utilizare extrem de grele, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf metalic bun conducător electric. Izolaţia de protecţie a sculei electrice poate fi afectată. Suflaţi frecvent interiorul sculei electrice prin fantele de aerisire cu aer comprimat uscat, fără ulei şi legaţi în serie un întrerupător automat de protecţie la curent rezidual FI/RCD. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest. În cazul în care cablul de alimentare al sculei electrice este deteriorat, el trebuie înlocuit de către producător sau de către reprezentantul acestuia. Găsiţi lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com. Puteţi schimba şi singuri, dacă este necesar, următoarele piese: accesorii, fălci de tăiere (BSS (**)) Garanţia legală de conformitate şi garanţia comercială. Garanţia legală de conformitate a produsului se acordă conform reglementărilor legale din ţara punerii în circulaţie a acestuia. În plus, FEIN acordă o garanţie comercială conform certificatului de garanţie al producătorului FEIN. Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriilor descrise sau ilustrate în prezentele instrucţiuni de folosire. Declaraţie de conformitate. Firma FEIN declară pe proprie răspundere că acest produs corespunde prevederilor specificate la ultima pagină a prezentelor instrucţiuni de utilizare. Documentaţie tehnică la: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protecţia mediului înconjurător, eliminare. Ambalajele, sculele electrice şi accesoriile scoase din uz trebuie direcţionate către o staţie de reciclare ecologică.88
