Márka	Fein
Modell	BLS 2.5 E
Terméktípus	Hordozható lemezolló (olló)
Használat	Lemezek száraz vágása, időjárás ellen védve
Vágási anyag	Acél, alumínium
Acél vágási kapacitás	Akár 2,5 mm (a modell alapján becsült)
Tápellátás	Elektromos hálózat, szabványos feszültség (230 V)
Kettős szigetelés	Igen
Hallásvédelem	Ajánlott
Szemvédelem	Ajánlott
Kézvédelem	Használja
Karbantartás	Tisztítsa meg a szellőzőnyílásokat nem fém szerszámokkal
Kések cseréje	Páronként, nem újraélezhetők
Garancia	Jogszabályi előírásoknak megfelelő
Újrahasznosítás	Adja le egy újrahasznosító központban

Gyakran ismételt kérdések - BLS 2.5 E Fein

Milyen anyagokat lehet vágni a Fein BLS 2.5 E lemezollóval?

Az olló száraz vágásra készült acéllemezek és alumínium vágására. Más fémeket is képes vágni a kapacitás határain belül.

Mekkora a maximális vágási vastagság acél esetében?

A modell szerint a BLS 2.5 E körülbelül 2,5 mm vastagságú acélt tud vágni. A pontos értékekért tekintse meg a műszaki adatokat.

Szükséges kenés vágáskor?

Igen, a kések élettartamának növelése érdekében ajánlott kenőanyagot (vágópaszta vagy olaj) felvinni a vágási vonalra, különösen acél esetén.

A kések újraélezhetők?

Nem, a BLS 2.5 E modell kései nem újraélezhetők. Páronként kell cserélni őket, amikor elhasználódtak.

Milyen biztonsági intézkedéseket kell tennem?

Mindig viseljen szemvédőt és hallásvédőt. Használja a mellékelt kézvédelemt. Bármilyen karbantartás előtt húzza ki a szerszámot.

Hogyan tisztítsam az ollót?

Rendszeresen tisztítsa a szellőzőnyílásokat nem fém szerszámokkal. Fújhat száraz sűrített levegőt a belsejébe.

Vághatok egymásra helyezett lemezeket?

Nem, ne vágjon egymásra helyezett lemezeket, amelyek teljes vastagsága meghaladja a szerszám maximális vastagságát.

Rendelkezik az olló kettős szigeteléssel?

Igen, a BLS 2.5 E modell kettős szigeteléssel rendelkezik (□ szimbólum). Ez extra védelmet nyújt az áramütés ellen.

Hol találok pótalkatrészeket?

A pótalkatrészek listája elérhető a www.fein.com weboldalon. Az olyan tartozékokat, mint a pofák, saját maga is kicserélheti.

Hogyan újrahasznosítsam a szerszámot élettartama végén?

Ne dobja a szerszámot a háztartási hulladékba. Adja le egy környezetbarát újrahasznosító központba a helyi irányelveknek megfelelően.

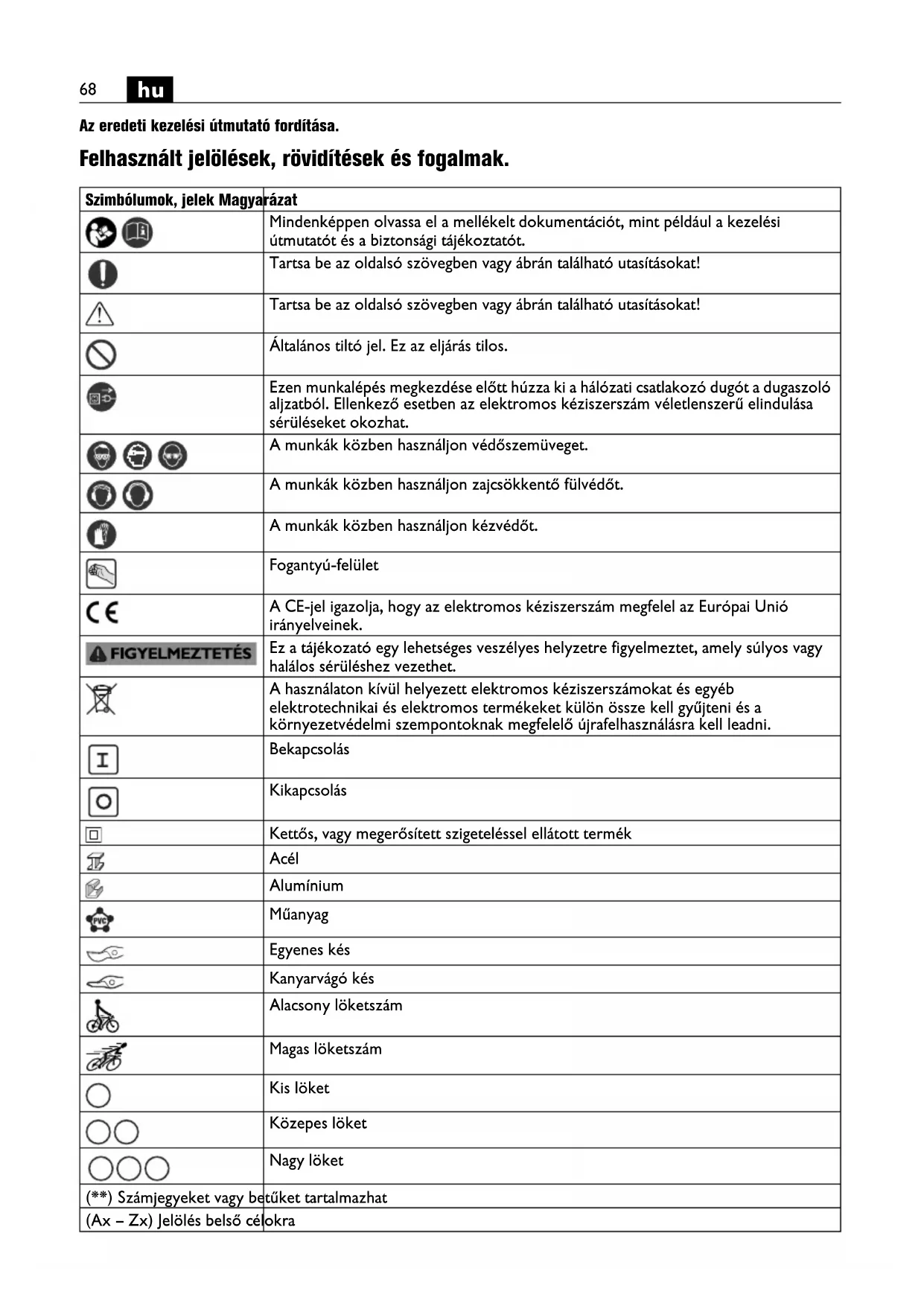

HASZNÁLATI ÚTMUTATÓ BLS 2.5 E Fein

Az eredeti kezelési útmutató fordítása.

Felhasznált jelölések, rövidítések és fogalmak.

Szimbólumok, jelek Magyarázat
		Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót.
		Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
		Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
		Általános tiltó jel. Ez az eljárás tilos.
		Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat.
		A munkák közben használjon védőszemüveget.
		A munkák közben használjon zajcsökkentő fülvédőt.
		A munkák közben használjon kézvédőt.
		Fogantyú-felület
		A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.
	IGYELMEZTETÉS	Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet.
		A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.
		Bekapcsolás
		Kikapcsolás
		Kettős, vagy megerősített szigeteléssel ellátott termék
		Acél
		Alumínium
		Műanyag
		Egyenes kés
		Kanyarvágó kés
		Alacsony löketszám
		Magas löketszám
		Kis löket
		Közepes löket
		Nagy löket
(**) Számjegyeket vagy betűket tartalmazhat
(Ax - Zx) Jelölés belső célokra

Jel Nemzetközi egység Magyarországon		használatos egység	Magyarázat
P_1	W W Teljesítményfelvétel
P_2	W W Leadott teljesítmény
n_0	/min, min ^-1 , rpm,r/min	/perc Üresjárati löketszám
n_S	m/min m/perc Vágásisebesség
UV	V	F	e s z
fHz Hz Frekvencia
M...	mm	mm	Méret, metrikus menet
∅	mm	mm	Egy körkeresztmetszetű alkatrész átmérője
Fe 400	mm	mm	max. anyagvastagság legfeljebb 400 N/mm ^2 szilárdságú acélban
Fe 600	mm	mm	max. anyagvastagság legfeljebb 600 N/mm ^2 szilárdságú acélban
Fe 800	mm	mm	max. anyagvastagság legfeljebb 800 N/mm ^2 szilárdságú acélban
Al 250	mm	mm	Legnagyobb anyagvastagság alumíniumban 250 N/mm ^2
	mm	mm	Belső kivágásokhoz szükséges előfurat átmérője
	mm	mm	Minimális belső kanyarodási ív
	kg	kg	Súly az „EPTA-Procedure 01” (01 EPTA-szabvány)szerint
L_pA	dB dB	Hangnyomás szint
L_wA	dB dB	Hangteljesítmény szint
L_pCpeak	dB dB	Hangnyomásszint	csúcsérték
K...			Szórás
a	m/s ^2	m/s ^2	A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően
a_h	m/s ^2	m/s ^2	Rezgés kibocsátási érték
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s ^2	Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.

Az Ön biztonsága érdekében.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.

Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt

„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.

Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.

Az elektromos kéziszerszám rendeltetése:

BLS ( ^** ): az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezolló, lemezek vágására.

BSS (**) : az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezvágó olló, lemezek és kis sugarú ívek vágására.

Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól.

Biztonsági információk.

Használja a berendezéssel együtt szállított pótfogantyúkat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet.

Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.

A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.

Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.

Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.

Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez vezethet.

Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.

Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse.

Kéz-kar vibráció

Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.

Kezelési tájékoztató.

Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra. Munka közben az elektromos kéziszerszámot lehetőleg a megmunkálásra kerülő munkadarabra merőlegesen tartsa (BLS 1.6 E (**) és BLS 2.5 E (**)). Vezesse az elektromos kéziszerszámot egyenletesen és könnyedén tolva a vágási irányban. A túl erős előtolás a tartozékok élettartamát lényeges mértékben csökkenti. A fémlemezeket ne a hegesztési pontokban vágja. Ne vágjon olyan többrétegű fémlemezeket, amelyek túllépik a maximális anyagvastagságot.

BLS 1.6 E, BLS 2.5 E (**) : A kések élettartamának megnövelésére ajánlatos a tervezett vágási vonal mentén sikosítószert felvinni az anyagra: - acéllemezek vágása esetén: vágópasztát vagy hűtőkenőfolyadékot, - alumíniumlemezek vágása esetén: petróleumot.

BSS 1.6 E (**), BSS 1.6 CE (**), BSS 2.0 E (**): A vágási vonalnak kenőanyag mentesnek kell lennie. Az elektromos kéziszerszámot csak azután kapcsolja ki, miután kihúzta azt a vágási vonalból. A kések elhasználódását abból lehet a legjobban észrevenni, hogy az előtoláshoz szükséges erő lényegesen magasabb, és a haladási sebesség alacsonyabb lesz.

BSS ( ^** ): Egy belső kivágás létrehozásához egy előfuratra van szükség, lásd „Műszaki adatok”.

BSS 1.6 CE (**) : Bevágásoknál még járó motor mellett húzza le az elektromos kéziszerszámot a forgácsról. A hosszabb forgácsokat vágja le.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): A késeket és vágópofákat nem lehet utánélezni.

BSS 2.0 E (**): A késeket és vágópofákat utána lehet élezni.

BSS 2.0 E (**) : A rögzített helyzetben való üzemeltetéshez fogja be az elektromos kéziszerszámot egy alumínium vagy műanyag védőpofákkal ellátott satuba. Mértékkel szorítsa meg a satut, úgy hogy az az elektromos kéziszerszámot szilárdan fogja, de ne rongálja meg.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): A késeket nem lehet utánélezni, azokat mindig párosával kell kicserélni.

Üzembentartás és vevőszolgálat.

Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejében

elektromosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (Fl).

Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni.

Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.

A következő alkatrészeket szükség esetén Ön is kicserélheti: Betétszerszámok, vágópofák (BSS (**)

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.

Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.

Megfelelőségi nyilatkozat.

A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.

A müszaki dokumentáció a következő helyen található: C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
