Märke	Fein
Modell	BLS 2.5 E
Produkttyp	Bärbar plåtsax (saxpar)
Användning	Torrskärning av plåt, skyddad mot väder
Skärmaterial	Stål, aluminium
Skärkapacitet stål	Upp till 2,5 mm (uppskattning enligt modell)
Matning	Elnät, standardspänning (230 V)
Dubbelisolering	Ja
Hörselskydd	Rekommenderas
Ögonskydd	Rekommenderas
Handskydd	Använd
Underhåll	Rengör ventilationsöppningarna med icke-metalliska verktyg
Byte av knivar	I par, ej slipbara
Garanti	Enligt lagstadgade bestämmelser
Återvinning	Lämna på en återvinningscentral

Vanliga frågor - BLS 2.5 E Fein

Vilka material kan man skära med Fein BLS 2.5 E plåtsax?

Saxen är avsedd för torrskärning av stål- och aluminiumplåt. Den kan även skära andra metaller inom kapacitetsgränserna.

Vilken är den maximala skärtjockleken för stål?

Enligt modellen kan BLS 2.5 E skära stål upp till cirka 2,5 mm tjocklek. Se tekniska data för exakta värden.

Behöver man smörja vid skärning?

Ja, för att öka knivarnas livslängd rekommenderas att applicera smörjmedel (skärpasta eller olja) på skärlinjen, särskilt för stål.

Går knivarna att slipa om?

Nej, knivarna på modellen BLS 2.5 E kan inte slipas om. De måste bytas i par när de är slitna.

Vilka säkerhetsåtgärder ska jag vidta?

Använd alltid ögon- och hörselskydd. Använd medföljande handskydd. Dra ur stickkontakten före underhåll.

Hur rengör jag saxen?

Rengör regelbundet ventilationsöppningarna med icke-metalliska verktyg. Du kan blåsa torr tryckluft inuti.

Kan jag skära överlappande plåtar?

Nej, skär inte överlappande plåtar vars totala tjocklek överstiger verktygets maximala tjocklek.

Har saxen dubbelisolering?

Ja, modellen BLS 2.5 E har dubbelisolering (symbol □). Det ger extra skydd mot elektriska stötar.

Var kan jag hitta reservdelar?

Reservdelslistan finns på www.fein.com. Du kan själv byta tillbehör som backar.

Hur återvinner jag verktyget vid livslut?

Kasta inte verktyget i hushållssoporna. Lämna det på en återvinningscentral enligt lokala bestämmelser.

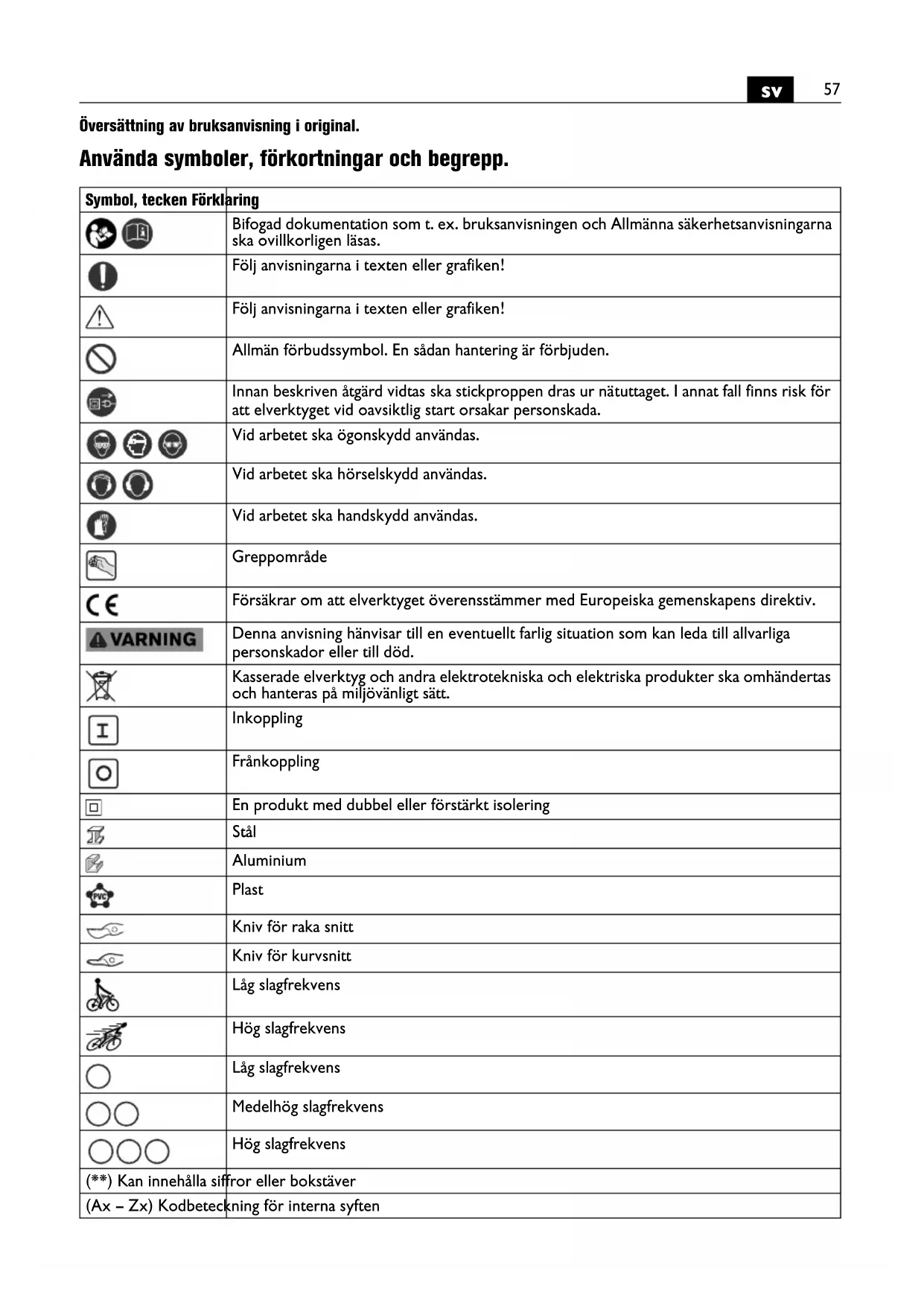

BRUKSANVISNING BLS 2.5 E Fein

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Följ anvisningarna i texten eller grafiken!
[SW25]	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Innan beskriven åtgård vidtas ska stickpropen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
[GS8Z]	Vid arbetet ska ögonskydd användas.
[CHAX]	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska handskydd användas.
	Greppområde
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
[2HZC]	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	Inkoppling
[KDCZ]	Frånkoppling
	En produkt med dubbel eller förstärkt isolering
	Stål
	Aluminium
	Plast
	Kniv för raka snitt
	Kniv för kurvsnitt
	Låg slagfrekvens
	Hög slagfrekvens
	Låg slagfrekvens
	Medelhög slagfrekvens
	Hög slagfrekvens
(**) Kan innehålla siffror eller bokstäver
(Ax - Zx) Kodbeteckning för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
n_0	/min, min ^-1 , rpm,r/min	r/min Slagfrekvens på tomgång
n_S	m/min m/min Skärhastighet
UV V Märkspänning
fHz	Hz	Frekvens
M...	mm	mm	Mått, metrisk gånga
∅	mm	mm	Diameter för en rund komponent
Fe 400	mm	mm	max. materialtjocklek i stål upp till 400 N/mm ^2
Fe 600	mm	mm	max. materialtjocklek i stål upp till 600 N/mm ^2
Fe 800	mm	mm	max. materialtjocklek i stål upp till 800 N/mm ^2
Al 250	mm	mm	Material i aluminium upp till 250 N/mm ^2
	mm	mm	Diameter för förborrning vid urtag och urklipp
	mm	mm	Minsta invändiga kurvradien
	kg	kg	Vikt enligt EPTA-Procedure 01
L_pA	dB dB	Ljudtrycksnivå
L_wA	dB dB	Ljudeffektnivå
L_pCpeak	dB dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s ^2	m/s ^2	Vibrationsemissionsvärde enligt EN 62841(vektorsumma i tre riktningar)
a_b	m/s ^2	m/s ^2	Vibrationsemissionsvärde
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

BLS ( ^** ): handhållen plåtsax för klippning av plåtar med av Fein godkända insatsverktyg och tillbehör i väderleksskyddad omgivning och utan vattentillförsel.

BSS ( ^** ): handhållen slitskärare för klippning av plåtar och snäva kurvor med av Fein godkända insatsverktyg och tillbehör i väderleksskyddad omgivning och utan vattentillförsel.

Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.

Speciella säkerhetsanvisningar.

Använd elverktyget med medlevererade stödhandtag.

Det finns risk för personskada om du förlorar kontrollen över elverktyget.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet. Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt. Använd dekaler.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Rikta inte elverktyget mot dig själv, andra personer eller djur. Risk finns att vassa eller heta elverktyg orsakar personskada.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Hand-arm-vibrationer

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar elverktygets huvudsakliga användningsområden. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Detta kan öka vibrationsbelastningen väsentligt under den totala tidsperioden.

För exakt värdering av vibrationsbelastningen under en bestämd tidsperiod bör hänsyn även tas till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan, t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisera arbetsförloppen.

Användningsinstruktioner.

Elverktyget ska vara tillslaget när det förs mot arbetsstycket.

Vid klippning håll om möjligt elverktyget i lodrätt läge mot arbetsstyckets yta (BLS 1.6 E (**) och B L S 2.5 E (**) ).

För elverktyget jämnt och med lätt frammatning i klipp-riktningen. För kraftig frammatning reducerar betydligt insatsverktygens livslängd.

Klipp inte plåten vid en svetsfog. Klipp inte multipelskiktiga plåtar om de överskrider tillåten materialtjocklek.

BLS 1.6 E, BLS 2.5 E ( ^** ): För förlängning av knivarnas brukstid rekommenderar vi att längs skärlinjen applicera ett glidmedel:

- för klippjobb i stälplåt: skärpasta eller skärolja,

- för klippjobb i aluminium: petroleum.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ), BSS 2.0 E ( ^** ): Skärspåret måste vara fritt från smörjmedel.

Dra ut elverktyget ur skärspåret innan verktyget slås från.

En tilltagande frammatningskraft samtidigt som arbetsflödet blir sämre är ett tydligt tecken på nedslitna knivar.

BSS ( ^** ): För klippning av invändig utskärning krävs förborrning av hål, se "Tekniska data".

BSS 1.6 CE ( ^** ): Dra vid utskärningar bort elverktyget från spånet med motorn igång. Klipp av längre spån.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): Knivar och skärbackar kan inte efterskärpas.

BSS 2.0 E ( ^ ): Knivar och skärbackar kan efterskärpas. BSS 2.0 E ( ^ ): För stationär användning spänn fast elverktyget i ett skruvstycke mellan skyddsbackar i aluminium eller plast. Dra fast skruvstycket så att insatsverktyget sitter stadigt och inte kan skadas.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): Knivarna kan inte efterskärpas, utan måste bytas ut parvis.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan

försämras. Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (FI).

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant.

Den aktuella reservdelslistan för detta elverktyg hittar du i Internet på adress: www.fein.com.

Följande delar kan du vid behov själv byta ut: Insatsverktyg, skärbackar (BSS (**)

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
