BSS 1.6 E - Olló Fein - Ingyenes használati útmutató

Termék típusa	Kézi duplaélű olló
Márka	Fein
Modell	BSS 1.6 E
Tápellátás	Hálózati (csatlakozókábel dugóval)
Szigetelés típusa	Dupla szigetelés (megerősített szigetelés)
Fő felhasználás	Lemezek száraz vágása és íves vágások
Használati körülmények	Időjárástól védett helyen
Biztonság - Kötelező olvasmány	Olvassa el a használati útmutatót és az általános biztonsági utasításokat
Egyéni védőfelszerelés szükséges	Szemvédelem, hallásvédelem, kézvédő
Karbantartás - Szellőzés	Rendszeresen tisztítsa a szellőzőnyílásokat nem fém szerszámokkal
Karbantartás - Por	Extrém használat esetén fúvassa ki száraz, olajmentes sűrített levegővel a belső részeket
Kopó alkatrészek	Kések és pofák (ezen a modellen nem újraélezhetők)
Pótalkatrészek	A lista elérhető a www.fein.com oldalon
Garancia	Megfelel a hatályos jogszabályoknak, FEIN gyártói garancia
Megfelelőség	Európai Uniós irányelvek (CE jelölés)
Újrahasznosítás	Az elektromos szerszámot és tartozékokat környezetbarát újrahasznosító központban válogassa szét

Gyakran ismételt kérdések - BSS 1.6 E Fein

Mi a Fein BSS 1.6 E szerszám típusa?

Ez egy kézi duplaélű olló, amely lemezek száraz vágására és íves vágásokra készült.

Milyen biztonsági óvintézkedéseket kell tenni használat előtt?

Feltétlenül olvassa el a használati útmutatót és az általános biztonsági utasításokat. Viseljen szemvédőt, hallásvédőt és használjon kézvédőt. Karbantartás előtt húzza ki a dugót a konnektorból.

Milyen kenőanyagot használjak a vágáshoz?

A BSS ollók esetében a vágási vonalnak kenőanyag-mentesnek kell lennie. Ehhez a modellhez ne használjon kenőanyagot.

Hogyan tisztítsam az elektromos szerszámot?

Rendszeresen tisztítsa a szellőzőnyílásokat nem fém szerszámokkal. Extrém használat esetén fúvassa ki száraz, olajmentes sűrített levegővel a belső részeket.

A kések és pofák újraélezhetők?

Nem, a BSS 1.6 E modell esetében a pofák és a kés nem újraélezhetők. Ha elhasználódtak, ki kell cserélni őket.

Hol találok pótalkatrészeket?

A jelenlegi pótalkatrész-lista elérhető a www.fein.com weboldalon. Ön is cserélheti a tartozékokat és a pofákat.

Mi a szerszám referenciafeszültsége?

A referenciafeszültséget (UV) az adattábla tartalmazza. Ajánlott max. 30 mA-es differenciálkapcsolóval ellátott áramforrást használni.

Használhatom ezt a szerszámot generátorral?

Igen, ez a szerszám elegendő teljesítményű, az ISO 8528, G2 osztály szabványnak megfelelő generátorokon való működésre készült. Győződjön meg arról, hogy a harmonikus torzítási tényező nem haladja meg a 10%-ot.

Hogyan cseréljem ki a késeket?

Húzza ki a szerszámot. Vegye ki az elhasználódott késeket és szerelje be az újakat. Győződjön meg arról, hogy megfelelően rögzítve vannak. A BSS 1.6 E modelleknél a kések nem újraélezhetők, cserélje ki őket újra.

Milyen maximális lemezvastagságot vághatok?

A BSS 1.6 E modell legfeljebb körülbelül 1,6 mm vastag acél vágását teszi lehetővé (tájékoztató értékek; a különböző anyagokra vonatkozóan olvassa el a használati útmutató műszaki jellemzőit).

HASZNÁLATI ÚTMUTATÓ BSS 1.6 E Fein

Az eredeti kezelési útmutató fordítása.

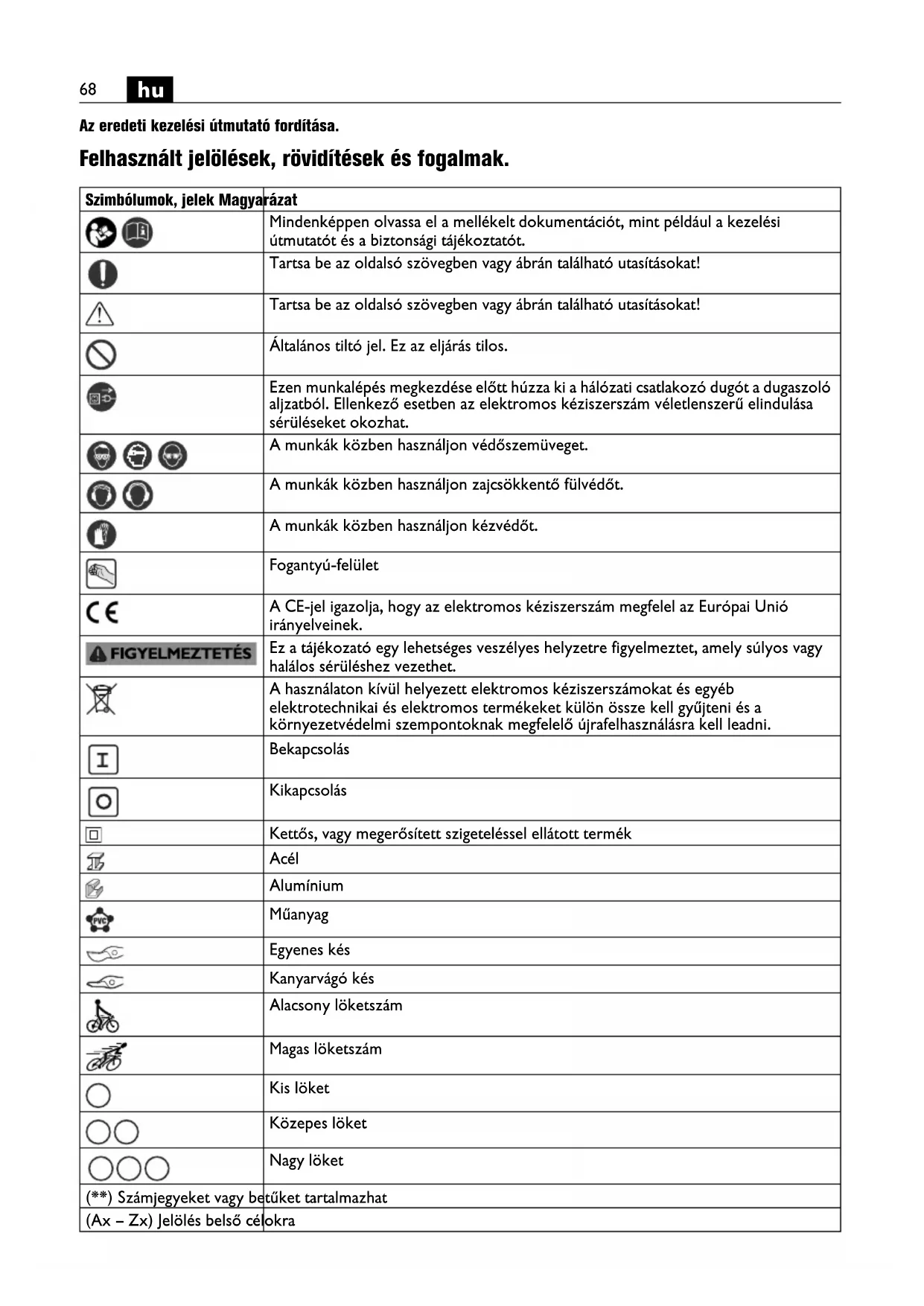

Felhasznált jelölések, rövidítések és fogalmak.

Szimbólumok, jelek Magyarázat
		Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót.
		Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
		Tartsa be az oldalsó szövegben vagy ábrán található utasításokat!
		Általános tiltó jel. Ez az eljárás tilos.
		Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat.
		A munkák közben használjon védőszemüveget.
		A munkák közben használjon zajcsökkentő fülvédőt.
		A munkák közben használjon kézvédőt.
		Fogantyú-felület
		A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek.
	IGYELMEZTETÉS	Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet.
		A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni.
		Bekapcsolás
		Kikapcsolás
		Kettős, vagy megerősített szigeteléssel ellátott termék
		Acél
		Alumínium
		Műanyag
[3KBH]		Egyenes kés
		Kanyarvágó kés
		Alacsony löketszám
		Magas löketszám
		Kis löket
		Közepes löket
		Nagy löket
(**) Számjegyeket vagy betűket tartalmazhat
(Ax - Zx) Jelölés belső célokra

Jel Nemzetközi egység Magyarországon		használatos egység	Magyarázat
P_1	W W Teljesítményfelvétel
P_2	W W Leadott teljesítmény
n_0	/min, min ^-1 , rpm,r/min	/perc Üresjárati löketszám
n_S	m/min m/perc Vágásisebesség
UV	V	F	e s z
fHz Hz Frekvencia
M...	mm	mm	Méret, metrikus menet
∅	mm	mm	Egy körkeresztmetszetű alkatrész átmérője
Fe 400	mm	mm	max. anyagvastagság legfeljebb 400 N/mm ^2 szilárdságú acélban
Fe 600	mm	mm	max. anyagvastagság legfeljebb 600 N/mm ^2 szilárdságú acélban
Fe 800	mm	mm	max. anyagvastagság legfeljebb 800 N/mm ^2 szilárdságú acélban
Al 250	mm	mm	Legnagyobb anyagvastagság alumíniumban 250 N/mm ^2
	mm	mm	Belső kivágásokhoz szükséges előfurat átmérője
	mm	mm	Minimális belső kanyarodási ív
	kg	kg	Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint
L_pA	dB dB	Hangnyomás szint
L_wA	dB dB	Hangteljesítmény szint
L_pCpeak	dB dB	Hangnyomásszint	csúcsérték
K...			Szórás
a	m/s ^2	m/s ^2	A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően
a_h	m/s ^2	m/s ^2	Rezgés kibocsátási érték
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,perc, m/s ^2	Az SI nemzetközi egységrendszer alapegységei és levezetett egységei.

Az Ön biztonsága érdekében.

FIGYELMEZTETÉS

Olvassa el az összes biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket a biztonsági előírásokat és utasításokat.

Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt

„Általános biztonsági tájékoztatót” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz örizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak.

Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket.

Az elektromos kéziszerszám rendeltetése:

BLS ( ^** ): az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezolló, lemezek vágására.

BSS (**) : az időjárás hatásaitól védett helyen a Fein cég által engedélyezett szerszámokkal és tartozékokkal, víz hozzávezetés nélkül, kézzel vezetett lemezvágó olló, lemezek és kis sugarú ívek vágására.

Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól.

Biztonsági információk.

Használja a berendezéssel együtt szállított pótfogantyúkat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet.

Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szürnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.

A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná.

Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Használjon öntapadós matricákat.

Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához.

Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat.

Sohase irányítsa az elektromos kéziszerszámot saját magára, vagy a közelben tartózkodó más személyekre, vagy állatokra. Ez az éles vagy forró szerszámok által okozott sérülésekhez vezethet.

Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó.

Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse.

Kéz-kar vibráció

Az ezen előírásokban megadott rezgésszint az EN 62841 szabványban rögzített mérési módszerrel került meghatározásra és a készülékek összehasonlítására ez az érték felhasználható. Az érték a rezgési terhelés ideiglenes megbecsülésére is alkalmazható.

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha az elektromos kéziszerszámot más célokra, eltérő szerszámokkal, vagy nem kielégítő karbantartás mellett használják, a rezgésszint a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési terhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: az elektromos kéziszerszám és a szerszámok megfelelő karbantartása, a kezek melegen tartása, a munkafolyamatok átgondolt megszervezése.

Kezelési tájékoztató.

Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra. Munka közben az elektromos kéziszerszámot lehetőleg a megmunkálásra kerülő munkadarabra merőlegesen tartsa (BLS 1.6 E (**) és BLS 2.5 E (**)). Vezesse az elektromos kéziszerszámot egyenletesen és könnyedén tolva a vágási irányban. A túl erős előtolás a tartozékok élettartamát lényeges mértékben csökkenti. A fémlemezeket ne a hegesztési pontokban vágja. Ne vágjon olyan többrétegű fémlemezeket, amelyek túllépik a maximális anyagvastagságot.

BLS 1.6 E, BLS 2.5 E (**) : A kések élettartamának megnövelésére ajánlatos a tervezett vágási vonal mentén sikosítószert felvinni az anyagra: - acéllemezek vágása esetén: vágópasztát vagy hűtőkenőfolyadékot, - alumíniumlemezek vágása esetén: petróleumot.

BSS 1.6 E (**), BSS 1.6 CE (**), BSS 2.0 E (**): A vágási vonalnak kenőanyag mentesnek kell lennie. Az elektromos kéziszerszámot csak azután kapcsolja ki, miután kihúzta azt a vágási vonalból. A kések elhasználódását abból lehet a legjobban észrevenni, hogy az előtoláshoz szükséges erő lényegesen magasabb, és a haladási sebesség alacsonyabb lesz.

BSS ( ^** ): Egy belső kivágás létrehozásához egy előfuratra van szükség, lásd „Műszaki adatok”.

BSS 1.6 CE (**) : Bevágásoknál még járó motor mellett húzza le az elektromos kéziszerszámot a forgácsról. A hosszabb forgácsokat vágja le.

BSS 1.6 E ( ^ ), BSS 1.6 CE ( ^ ): A késeket és vágópofákat nem lehet utánélezni.

BSS 2.0 E (**): A késeket és vágópofákat utána lehet élezni.

BSS 2.0 E (**): A rögzített helyzetben való üzemeltetéshez fogja be az elektromos kéziszerszámot egy alumínium vagy műanyag védőpofákkal ellátott satuba. Mértékkel szorítsa meg a satut, úgy hogy az az elektromos kéziszerszámot szilárdan fogja, de ne rongálja meg.

BLS 1.6 CE ( ^ ), BLS 2.5 E ( ^ ): A késeket nem lehet utánélezni, azokat mindig párosával kell kicserélni.

Üzembentartás és vevőszolgálat.

Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejében

elektromosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (Fl).

Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani.

Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni.

Ennek az elektromos kéziszerszámnak a pillanatnyilag érvényes pótalkatrész-listáját az interneten a www.fein.com címen találhatja meg.

A következő alkatrészeket szükség esetén Ön is kicserélheti: Betétszerszámok, vágópofák (BSS (**)

Jótállás és szavatosság.

A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.

Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg.

Megfelelőségi nyilatkozat.

A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.

A müszaki dokumentáció a következő helyen található: C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Környezetvédelem, hulladékkezelés.

A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.
