Toote tüüp	Kaasaskantav nurgalõikur
Mark	Fein
Mudel	BLK 3.5 E
Nominaalpinge	230 V
Sagedus	50 - 60 Hz
Võimsustarve	550 W
Tühikäigu löökide arv	1200 - 2700 min⁻¹ (reguleeritav)
Maks. terase paksus (400 N/mm²)	3,5 mm
Maks. terase paksus (600 N/mm²)	2,5 mm
Maks. terase paksus (800 N/mm²)	1,5 mm
Maks. alumiiniumi paksus (250 N/mm²)	4,0 mm
Kaal vastavalt EPTA-le	1,9 kg
Topeltisolatsioon	Jah
Kaitse tahtmatu taaslülituse eest	Jah
Löökide elektrooniline eelvalik	Jah
Min. siseraadius kõverate lõigete korral	10 mm
Lõiketööriista tüüp	Tempel ja maatriks
Soovitatav määrimine	Lõikepasta (teras), petrooleum (alumiinium)
Hooldus	Puhuge suruõhuga, määrige kontaktpindu
Vahetatavad kulumisosad	Tempel ja maatriks
Lubatud tarvikud	FEIN-spetsiifilised otsikud ja padrunid

Korduma kippuvad küsimused - BLK 3.5 E Fein

Kuidas reguleerida löökide arvu Fein BLK 3.5 E-l?

Kasutage tööriistal asuvat elektroonilist eelvaliku ketast. Asendid 1–5 on lühikeste ja täpsete lõigete jaoks, asend 6 on pidevaks tööks.

Kuidas vahetada templit ja maatriksit?

Ühendage tööriist vooluvõrgust lahti. Eemaldage kinnituskruvid, vahetage kulunud tempel ja maatriks. Järgige juhendis märgitud minimaalseid pikkusi. Templit saab uuesti teritada, maatriksit mitte.

Millist lehe paksust saab BLK 3.5 E-ga lõigata?

Kuni 3,5 mm terast 400 N/mm² korral, 2,5 mm 600 N/mm² korral, 1,5 mm 800 N/mm² korral ja 4,0 mm alumiiniumi 250 N/mm² korral.

Kas lõikamisel on vaja määrida?

Jah, et pikendada templi ja maatriksi eluiga. Kasutage lõikepastat või lõikeõli terase puhul ning petrooleumi alumiiniumi puhul.

Mida teha, kui tööriist ummistub?

Tööriist on kaitstud ülekoormuse ja ummistumise eest. Ummistumise korral katkeb toide. Seiskage tööriist, eemaldage see detaililt, kontrollige ja lülitage uuesti sisse.

Kuidas puhastada tööriista pärast kasutamist?

Puhuge regulaarselt kuiva ja õlivaba suruõhku läbi ventilatsiooniavade. Puhastage välispindu mittemetallist lapiga.

Millised tarvikud on lubatud BLK 3.5 E-l?

Kasutada tohib ainult FEINi poolt spetsiaalselt kavandatud või lubatud otsikuid, padruneid ja tarvikuid. Lubamata tarvikute kasutamine võib olla ohtlik.

Kas saan nurgalõikurit kasutada generaatoriga?

Jah, tingimusel, et generaator vastab standardile ISO 8528, klass G2, harmooniliste moonutusteguriga alla 10%.

Kuidas templit uuesti teritada?

Templit saab uuesti teritada, kui selle pikkus ei jää alla maatriksi minimaalset määratud pikkust. Maatriksit ei teritata uuesti.

Kust leida vastavusdeklaratsiooni?

CE või UKCA vastavusdeklaratsioon on kasutusjuhendi viimasel leheküljel. Tehniline dokumentatsioon asub ettevõttes C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Saksamaa.

KASUTUSJUHEND BLK 3.5 E Fein

Originaalkasutusjuhendi tõlge.

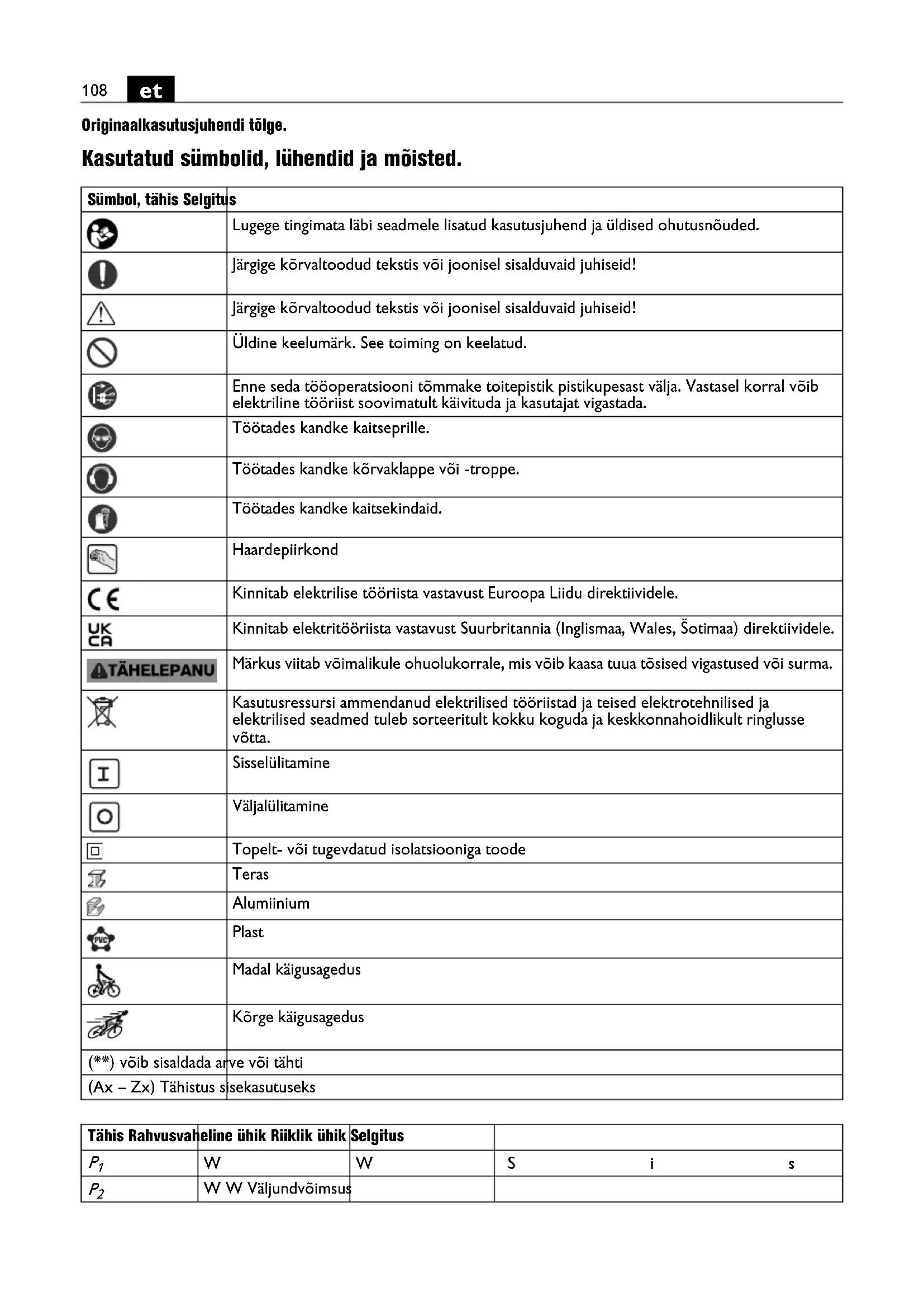

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Üldine keelumärk. See toiming on keelatud.
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Töötades kandke kõrvaklappe või -troppe.
	Töötades kandke kaitsekindaid.
	Haardepiirkond
	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
	Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele.
	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Sisselülitamine
	Väljalülitamine
	Topelt- või tugevdatud isolatsiooniga toode
	Teras
	Alumiinium
	Plast
	Madal käigusagedus
	Kõrge käigusagedus
(**) võib sisaldada arve või tähti
(Ax – Zx) Tähistus sekasutuseks

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
P_1	W	W	S i s
P_2	W W Väljundvõimsus
Tähis	Rahvusvaheline ühik	Riiklik ühik	Selgitus
n_0	/min, min ^-1 , rpm,r/min	/min Tühikäigusagedus
n_S	m/min m/min Lõikekiirus
UV V Nimipinge
fHz Hz Sagedus
M...	mm mm Meetermöõdustik
∅ mm mm Detaili läbimõõt
Fe 400	mm mm Toorikumax	paksus terases kuni 400 N/mm	2
Fe 600	mm mm Materjali max	paksus terases kuni 600 N/mm	2
Fe 800	mm mm Materjali max	paksus terases kuni 800 N/mm	2
Al 250	mm mm Tooriku max	paksus alumiiniumis kuni 250 N/mm2
	mm mm Siselõigete jaoks ettepuuritava avaläbimõõt
	mm mm Min sisekurviraadius
	kg kg Kaal EPTA-Procedure 01 järgi
L_pA	dB dB	Helirõhu tase
L_wA	dB dB	Helivõimsuse tase
L_pCpeak	dB dB	Helirõhu maksimaalne tase
K...			Mõõtemääramatus
a	m/s ^2	m/s ^2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
a_h	m/s ^2	m/s ^2	Vibratsioon
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Rahvusvahelise möõtühikute süsteemi SI põhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav plekilõikur pleki lõikamiseks, väljalõigete tegemiseks ja sisekurvide lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.

Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet.

Ohutusalased erinõuded.

Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Tarvikud on teravad. Ärge viige oma käsi kunagi tarvikute lähedusse. Tarvikute puudutamine võib põhjustada vigastusi.

Kaitske tööpiirkonda ja körgel töötamise korral selle all olevat ala allakukkuvate laastude ja elektrilise tööriista enda eest. Allakukkuvad esemed vöivad tekitada vigastusi.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Vibratsiooni- ja müraemissiooni väärtused

Siinsetes juhistes toodud vibratsiooni- müraemissiooni väärtused on möödetud normiga EN 62841 standardiseeritud möötmisprotsessi järgi ning neid saab kasutada elektritööriistade vördlemiseks. Väärtused vöimaldavad anda esialgseid hinnanguid eeldatava vibratsiooni- ja mürataseme kohta.

Toodud vibratsiooni- ja müraemissiooni väärtused kajastavad tööriista peamisi rakendusi.

Kui aga elektritööriista kasutatakse muul eesmärgil, tavapärasest erinevate tarvikutega või ei ole tööriista regulaarselt hooldatud, võib vibratsiooni- ja müratase normist erineda. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt tõusta.

Vibratsiooni- ja mürataseme täpseks prognoosimiseks tuleb arvestada ka ajaga, mil seade on kas välja lülitatud või ooterežiimil, aga mitte aktiivses kasutuses. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt väheneda.

Enne, kui vibratsiooni- ja mürataseme möju avaldub, tehke käitaja ohutuse tagamiseks kindlaks sellised lisaohutusmeetmed, nagu näiteks: hooldage elektritööriistu ja tarvikuid, hoidke kasutaja käsi soojas, korraldage töökäike.

Tööjuhised.

Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke tööriista tooriku pinna suhtes halikult vertikaalselt.

Juhtige tööriista ühtlase ja möõduka ettenihkega löike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt.

Püsirežiimis käitage elektrilist tööriista ainult kõrgeimal käigurežiimil (6) (vt lk 6).

Käigurežiime (1 ... 5) võib kasutada vaid lühiajalisteks lõigeteks, mille puhul on näiteks vajalik täpne lõikamine piki lõikejoont. See kehtib eelkõige võimaliku maksimaalse paksusega materjalidega töötamise suhtes.

Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse.

Templi ja matriitsi tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret:

- terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli,

- alumiiniumis tehtavate lõigete puhul: petrooleumi.

Siselõike tegemiseks tuleb ette puurida ava, ava läbimõõtu vt punktist „Tehnilised andmed“.

Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud.

Kulunud templist ja matriitsist annab märku ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.

Templit – aga mitte matriitsi – võib teritada, kui teritatud tempel ei jää matriitsi ettenähtud minimaalpikkusest lühemaks.

Matriits Templi minimaalne pikkus
BLK3.5E (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0E (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,5 mm
3 13 09 108 00 8 Ei ole järeleritatav

BLK3.5E ( ^** ): Šablooni järgi lõigates puudutab templijuhiku alumine silindrikujuline osa šablooni.

Šablooni ja tegeliku lõikeserva vaheline kaugus on 2,5 mm.

Šabloon peab olema vähemalt 2 mm paksune, šablooni ja tooriku kogupaksus ei tohi ületada 5,5 mm.

Varustus

Taaskäivituskaitse takistab elektritööriista soovimatut iseeneslikku käivitumist juhul, kui elektritoide peaks käitamise ajal katkema. Lülitage sellisel juhul elektritööriist välja, kontrollige elektritoidet ja lülitage tööriist uuesti sisse.

Elektrooniline käigu eelvalik võimaldab kohandada pöörete arvu konkreetse töö ja selleks kasutatava tarvikuga.

Elektriline töörist on varustatud ülekoormus- ja blokeerumiskaitsmega. Tarviku ülekoormuse või blokeerumise korral vooluvarustus katkeb. Sellisel juhul lülitage elektriline tööriist välja, eemaldage see toorikult ja kontrollige tööriist üle. Seejärel lülitage elektriline tööriist uuesti sisse.

Korrashoid ja hooldus.

Metalli töötlemisel äärmuslikes kasutustingimustes vöib elektrit juhtiv tolm ladestuda seadme sisemusse. Elektritööriista isolatsioonikaitse võib saada kahjustada. Puhuge sageli kuiva ja õlivaba suruõhuga läbi elektritööriista siseruumi ventilatsiooniavade ja lülitage sisse rikkevoolukaitse lüliti (Fl).

Õlitage matriitsikanduri ja templi vahelist liugpinda kergelt.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik.

Vajaduse korral võite ise välja vahetada järgmisi detaile:Tarvikud

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.

Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Sotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
