HASZNÁLATI ÚTMUTATÓ UniversalLevel 2 BOSCH

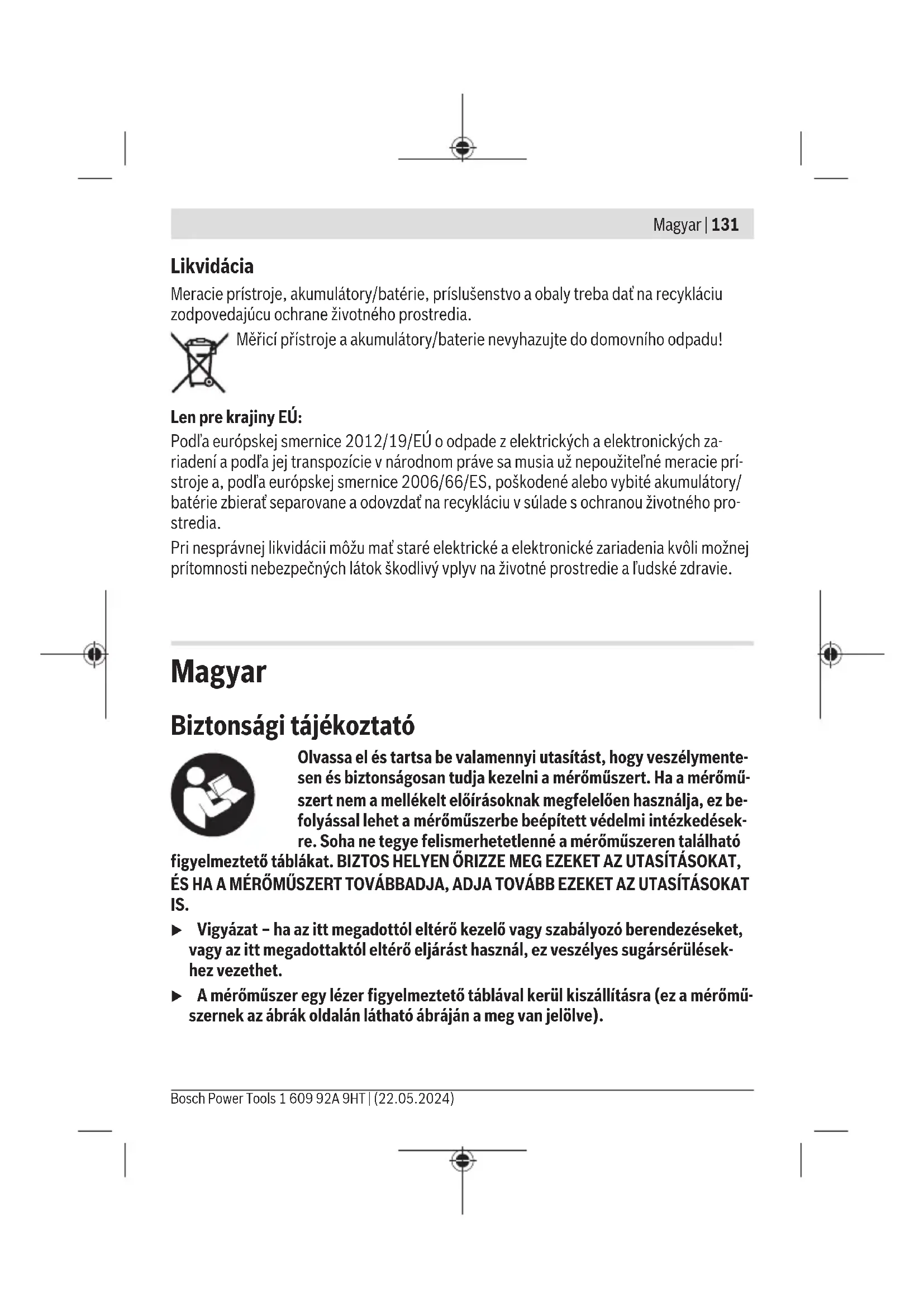

Biztonsági tajékoztató

Olvassa el es tartsa be valamennyi utasitast, hogy veszelymentesen esBiztonsagosan tutja kezelni a meromuszert. Ha a meromuszert nem a mellekelt eloraksoknak megfeleloen hasznalja, ez befolyassal lehet a meromuszerbe beepitett vedelmi intezkedesekre. Soha ne tegy felismerhetlenne a meromuszeren talalhato

figyelmeztetö tablákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASITÁSOKAT, ES HA A MERÖMÜSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTASITÁSOKAT IS.

Vigyázat - ha az itt megadottól eltérő kezelő vagy szabályozó berendezések, vagy az itt megadottaktól eltérő eljárást használ, ez veszényes sugársérülsek-hez gezehet.
A meromuszer egy lezer figyelmeztetotablaval kerul kiszallitasra (ez a meromuszernek az abrak oldalan lathato abrajan a meg van jelolve).

Ha a lézer figyelmeztétó tabla szövege nem az Ölnyelven van megadva, ragasz-sza át azt az elso üzembe helyezés elott a keszülékkel szállitott ontapado címkével, amelyen a szöveg az Öl országában hasznalatos nyelven található.

Ne irányitsa a lézersugarat más személyekre vagy allatokra és saját maga se nézzen bele sem a kozvetlen, sem a visszavert lézersugarba. Ellenkező esetben a személyeket elvakíthatja, baleseteket okozhat és megsertheti az erintett személy szémét.

Ha szemét lézersugárzs éri, csukja be a szemét és lépjen azonnai kai lézersugár vonalából.
Ne hajtson végre a lézerberendezésen semmiféle valtoztatst.
A lézer keresöszemüveget (kūlōn tartozék) ne használa védöszemüvegkont. A lézer keresöszemüveg a lézersugár felismerésének megkonnyitésère szolgál, de a lézersugartól nem véd.
A lézer keresoszemüveget (kūlön tartozék) ne használa napszemüvegkont, vagy a kózuti kozlekedéshez. A lézer keresoszemüveg nem nyújt teljes védelmet az ultra-ibolya sugárzs ellen és csökkenti a szinfelismerési képességet.
A meromuszertCsak szakkepzett szemelyzettel esCsak eredeti potalkatrzesek felhasznalasaval javittassa.Ezbiztositja,hogyameromuszerbiztonsagos berendezes maradjon.
Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakithatnak.
Ne dolgozzon a meromuszerrel oyan robbanasveszelyes kornyezetben, ahol egheto folyadekok, gazok vagy porok vannak. A meromuszer szikrakat kelthet, amelyek a port vagy a gozoket meggyujthatjak.

Ne vigye a magnest implantatumok es egyeb orvosi keszülékek, peldául pacemakerek vagy inzulinpumpák kozelébe. A magnes egy magneses mezőt haz létre, amely hatással lehet az implantatumok vagy orvosi kszülékek muködésére.

Tartsa távol a méromuszert magneses adathordozóktól és magneses mezökre ér-zékeny készüléktól. A magnesek hatása visszafordithatatlan adatveszteségekhez gezethet.

A termek és a teljesítmény leirása

Kerjuk, vegye figylembe a Hasznalati Utasitas elso resziben talalhato abrakat.

Rendeltetesszeru hasznalat

A meromuszer vizszintes es fuggoleges vonalak, valamint fuggolegesen levetitett pontok meghatarozasara es ellenorzese szolgal.

A meromuszer helyisegekben vegzett meresekre alkalmas.

Ez az EN 50689 szabványak megfelelo termek kiskereskedelemben kaphato lézeryártmány.

Az abrzolasra kerulokomponensek

Az abrazolt alkatreszek sorszamozasa megfelel a meromuszer abrajanak az abrakat tartalmazo oldalon.

(1) Lezersugar nyilasa
(2) Dóles funkció gomb
(3) Állapotkijelző
(4) Lézer uzmmod gomb "Mode"
(5) Be-/kikapcsoló
(6) 1 / 4'' -esallvanymenet
(7) Az elementkreeszefedel reteszelése
(8)Elemrekeszfedel
(9) Lézerre figyelmeztetó tabla
(10) Sorozatszám
(11) Muszeralliyana

a) Ez a tartozek nem része a standard szallitasi terjedelemnek.

Muszaki adatok

Keresztvonalas lézer UniversalLevel 2
Cikkszám	3 603 F63 F..
Működési tartomány kb. A)	12 m
Lézervonal nyílásszög 100°
Szintezési pontosságB)C)
- Lézervonalak ±0,5 mm/m
- Lézerpontok ±1,0 mm/m
Önszintezési tartomány ±4°

Bosch Power Tools 1609 92A 9HT| (22.05.2024)

134 | Magyar

Keresztvonalas lézer UniversalLevel 2

Szintezési idő < 4 s
Üzemi hörmséklet -5 °C ... +40 °C
Tárolási hörmséklet -20 °C ... +70 °C
A használathoz megengedett max. tengerszint feletti magasság	2000 m
Relativ páratartalom max. 90%
Szennyezettségí fok az IEC 61010-1 szerint 2	D)
Lézerosztály 2
Lézervonalak
- A lézer típusa < 8 mW, 630-640 nm
- C68
- Elterés 12 mrad (teljes szög)
Lézerpontok
- A lézer típusa < 1 mW, 650-660 nm
- C61
- Elterés < 1,5 mrad (teljes szög)
Állványmenet 1/4"
Energiaellátás
- Elemek (alkáli-mangán) 2 × 1,5 V LR6 (AA)
- Akkumulátorok (NiMH) 2 × 1,2 V HR6 (AA)
Élettartam, kb. B)	>6 h
SúlyE)	0,45 kg

Keresztvonalas lézer UniversalLevel 2

Méretek (hosszúsag × szelesség × magasság) 122 × 62 × 104 mm

A) A mukodési teruletet hátrányos környezeti körulmények (pl. kozvetlen napsugárzs) lecsökent-hetik.
B) 20-25°C homséklet mellett
C) A megadott ertékek normalistól elonyös környezeti feltetelekre (peldául nincs rezgés, nincs köd, nincs füst, nincs kozvetlen napsugárzas) vonatkoznak. Eros homérsekletingadozások utan a pontosság elterhet a megadott ertéktól.
D) Csak egy nem gezetoképes szennyezes lép fel, ambar idönként a harmatképzódes kovetkeztē ben ideiglenesen egy nullatól eltero gezetoképességre is lehet szamitani.
E) Suly elementak/akkumulatorok nélkül

A meromuszerét a tipustablán talalhato (10) gyári szàmmal lehet egyertelmuen azonositani.

Összeszerelés

Az elementek behelysezé/kicserélése

A meromuszer üemeltetesehez alkali-mangan element vagy akkumulatorok alkalmazasat javasoljuk.

Az elemfiok fedelének (8) felnyitásához nyomd meg a reteszelést (7), és vedd le az elemfiok fedelét. Tedd be az elementket, vagy az akkumulátorokat.

Ekkor ügyeljen az elemfiök fedél belso oldalan talalhato abrazolásnak megfelelo helyes polaritas betartására.

Ha az elementek lemerültek, az állapotkijelzo (3) piros színben világít és a lézersugarak kikapcsolásra kerülnek. Kapcsolja ki a merőműszert, és cserélje ki az elementek, ill. az akku-mulátort.

Mindig valamennyi element, illetve akkumulatort egyszerre cserelje ki. Csak egy azonos gyartó ceg azonos kapacitásu element vagy akkumulatorait használja.

Vegye ki az elementek, illetev az akkumulatorokat a meromuszerbol, ha azt hosszabb ideig nem hasznalja. Hosszabb ideig torten'tarolas eseten az elementek es az akkumulatorok a meromuszerben korrodalodhatnak.

Uzemeltetes

Uzembe helyezés

Ovja meg a meromuszert a nedvessegtól és a kozvetlen napsugárzás behatásától.

Ne tegye ki a meromuszert szelsosages homersekleteknek vagy homserekletingadozaszoknak. Peldaul ne hagyja a meromuszert hosszabb ideig az autoban. Nagyobb homersekletingadozask eseten varja meg, amig a meromuszer homserekletet kiegyenlitozik, mielott azimuth ehyeznne. Szelsosages homserekletek vagy homserekletingadozask eseten a meromuszer pontossaga csokkenhet.
Ovja meg a meromuszert a heves likesektol es a leesestol. A meromuszernegrólódása kovetkeztében a pontossag csokkenhet. Egy erós likés vagy egy leesés utan hasonlitsa össze a lézervonalat egy imsert vizszintes vagy fuggoleges referencia vonalal.
A szálitáshoz kapcsolja ki a méromuszert. A kikapcsoláskor az inga egység reteselésre kerül, mivel az enélkül erős mozgások esétén megrongálódhatna.

Be-/kikapcsolás

A meromuszer bekapcsolasahoz csusztaa a be-/kikapcsolot (5) ON a kivant pozioca. ba. A meromuszer a bekapcsolasa utan azonnal megkezdi a lezersugarak kibocsatasat az elulso kileponyilasbol (1).
Ne irányitsa a fenysugarat szemelyekre vagy allatokra és sajátmaga se nezzen bele kozvetlenül - meg nagyobb távolságból sem - a lézersugárba.

A merőműszer kikapcsolásához tolja el a (5) be-/kikapcsolót az OFF helyzetbe. A kikapcsolásnál az inga-egység reteszelésre kerül.
Ne hagyja a bekapcsolt mérōmūszert felügyelet nélkül és a használat befejezés után kapcsolja ki azt. A lézersugár más személyeket elvakíthat.

Uzemmodok

A mermuszernek tobb uzemmodja van, amelyek kozott barmikor at lehet kapcsolni:

• Keresztvonalas üzem (lásd A-B ábra): egy víszintes és egy függőleges lézervonalat vetüt ki.
• Keresztvonalas és fuggoleges pont üzemmod (lásd C ábra): víszintes és fuggoleges lézervonalat, valamint felfelé és lefelé mutató fuggoleges pontot vetít ki.
• Fuggoleges pont üzemmod: egy felfelé és egy lefelé mutató fuggoleges pontot vetüt ki. A merőműszer a bekapsolás után keresztvonalas üzemben van, szintezési automatíkal val.

AZ üzemmodok kozotti atkapcsolashoz nyomja meg annyiszor a (4) lézer üzemmod gombot, amig a kivist üzemmodnak megfelelo lezervonalak kerülnek eloallitasra.

Valamennyi uzemmodban lehet szintezesi automatikával és dólési funkcióval is dolgozni.

Szintező automatika

Automatikus szintezessel végzett munka (lásd A és C ábra)

A szintezési automatikával vegzett munka során a (3) allapot kijelzonek nem szabad vilagitania. Szükség eseten ismet kapcsolja be a (2) dólesi funkció gomb megnyomásával aszintezési automatikát, hogy az allapot kijelzo kialudjon.

Helyezze a méromuszert egy vizszintes, szilard alatetre vagy rögzítse a (11) haromlábu mürszerállványra.

A szintezési automatika a ± 4^ onszintezési tartományon belüli egyenetlensegeket automatikusan kiegyenliti. Ha a lézervonalak már nem mozognak tovább, a szintezés befejeződött.

Ha nincs lehtoseg automatikus szintbeallitasra, peldaul mert az a felulet, amelyre a meromuszert felallitottak, tobb mint 4^ -kal elter a vizszintestol, alezervonalak elkezdenek villogni.

Ebben az esetben allitsa fel vizszintesen a meromuszert, es varja meg az onszintezes vegrehajtásat. Mihelyt a meromuszera +4^ onszintezesi tartományon belülle kerül, a lézervonalak folyamatosan kezdenek világitani.

A ±4° onszintezési tartományon kivül vegzett munka során a szintezo automatikát nem lehet használni, mivel ekkor sem a lézervonalak szintezesi pontossága, sem a lézervonalak kozotti derekszög nem biztositható.

Ha a berendezés helyzete üzem bözen megváltozik, vagy azt rázkódások érik, a méromuszer ismet automatikusan vegrehaj egy önszintezest. A megismételt önszintezes utan ellenorizze a vizszintes, illetve a fuggoleges lézervonalnak a referencingiapontokhoz viszonyitott helyzetét, hogy elkerülje a méromuszer eltolódasa kovetkeztében fellop hibas méréseket.

Munkavégzs a dolési funkcióval (lásd a Bábrat)

A dólesi funkcióval vegzett munkához nyomja meg a (2) dólesi funkció gombot. A dólesi funkció hasznalatakora a (3) allapot kijelzo zöld szinben világit.

A dôlesi funkcióval vegzett munkák során a szintezesi automatika ki van kapcsolva. A méromuszert ekkora kezében is tarthatja vagy egy ferde felületre is leteheti. A lézervonalak mar nem kerülnek szintezesre és nem szükségékpen merölegesek egymásra.

Munkavégzési tanácsok

▶ Jelölshez mindigCsak a lezerpont, illetve a lezervonal kozepet hasznalja. A lezerpont merete, illetve a lezervonal szelessege a tavolsaggal valtozik.

Munkavégzés muszerállvannyal (tartozek)

Egy muszeraillvany egy stabil, beallithato magassagu meresi alapot nyujt. Tegye fel a meromszert a (6) 1/4"-muszeraillvanycsatlakozoval a (11) muszerllvany, vagy egy szokvanyos fenykepezogepallvany menetere. Az allvany csavarjaval rogzitse szorosan a meromszert.

A merőműszer bekapsolása elött állítsa be a merőműszert durván a megfelelo helyzetbe.

Karbantatas es szerviz

Karbantartás és tiszítás

Tartsa mindig tisztan a meromuszert.

Ne merítse bele a MEROMuszert vizbe vagy mas folyadékokba.

A szennyezódéseket egy nedves, puha Kendővel törölje le. Tisztoi- vagy oldószerekket ne használjon.

Rendszeresen tiszitsa meg mindenek elott a lézersugár kilépési nyilása körüli felületeket és ügyeljen a szalakra.

Vevöszolgálat és alkalmazási tanácsadás

A vevöszolgálat a termeke javitával es karbantartával, valamint a potalkatrészekkel kapcsolatos kerdésekre szívesen válaszol. A potalkatrészekkel kapcsolatos robbantott ábrák és egyé informácik a következő címen találhatók: www.bosch-pt.com

A Bosch Alkalmazási Tanácsado Team a termekeinkel és azok tartozékaïval kapcsolatos kerdésekben szívesen nyújt segítséget.

Ha kerdesei vannak vagy potalkrészeket szeretne rendelni, okvetlenül adja meg a termék típustablaján talalhato 10-jegyü cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői ut. 120.

A www.bosch-pt.hu oldalon online megrendelheti keszülékenej javításat.

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek itt talalhatók:

A meromuszereket, akkumulatorokat/elemeket, a tartozekokat és a csomagoloanyagokat a környezetvedelmi szempontoknak megfeleloen kell ujrafelhasznalásra leadni.

Ne dobja ki a meromuszereket es akkumulatorokat/elemeket a haztartasi szemétbe!

Csak az EU-tagországok számára:

Az elektromos és elektronikus berendezesek hulladékairól szólo 2012/19/EU europai irányelvnek és a nemzeti jogba való atültetésenek megfeleloen a mar nem hasznáható méromuszerekket és a 2006/66/EK europai irányelvnek megfeleloen a mar nem hasznáható akumulátorokat/elemeket külön össze kell gyüjteni és a környezetvedelmi szempontoknak megfeleloen kell ujrafelhasználásra leadni.

Szakszerütlen artilmatlanītās esetén a már hasznalhatatlan elektramos és elektronikus készülékek a bennük esetleg talalhato veszelyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségère.
