GEBRUIKSAANWIJZING UniversalLevel 2 BOSCH

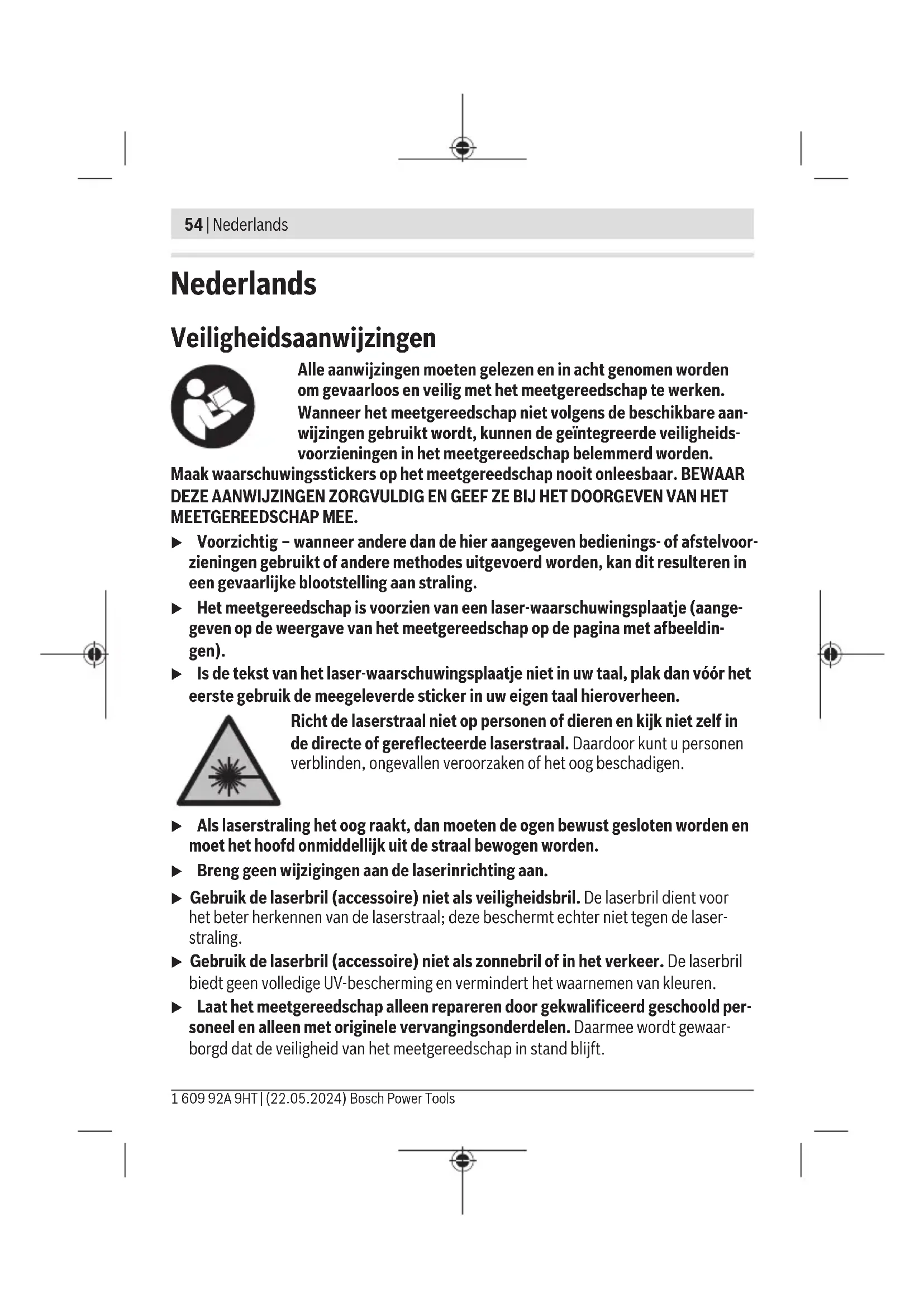

Veiligheidsaanwijzingen

Alle aanwijzingen moeten gelezen en in acht genomen worden om gevaarloos en veilig met het meetgereedschap te werkken.

Wanner het meetgereedschap Niet volgens de beschikbare aanwijzingen gezruikt worden, hunnen de geintegreerde veiligheidsvoorzieningen in het meetgereedschap belemmerd worden.

Maak waarschuwings stickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE AANWIJZINGEN ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

Voorzichtig - wanner andere dan de hier aangegeven bedienings- of afstelvoorzieningen gekrukt of andere methods uitgevoerd worden, kan dit resulteren in een gevaarlijke blootstelling aan straling.
Het meetgereedschap is voorzien van een laser-waarschuwingsplaatje (aangegeven op de weergave van het meetgereedschap op de pagina met afbeeldingen).
Is de tekst van het laser-waarschuwingsplaatje Niet in uw taal, plak dan voor het eerste gebruik de meegeleverde sticker in uw eigen taal hieroverheen.

Richt de laserstraal Niet op Personen of dieren en kijk nicht zich in de directe of gereflecteerde laserstraal. Daardoor sunt u Personen verblinden, ongevalten verooorzaken of het oog beschadigen.

Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en要去 het hoofd onmiddelijk uit de straal bewogen worden.
Breng geen wijzigingen aan de laserinrichting aan.
Gebruik de laserbril (accessoire) Niet als veiligheidsbril. De laserbril dient voor het better herkennen van de laserstraal; deze beschermtECHTER Niet gegen de laserstraling.
Gebruik de laserbril (accessoire) nicht als zonnebril of in het verkeer. De laserbril biedt geen volledige UV-bescherming en verminder het waarnemen van kleuren.
Laat het meetgereedschap alleen repareren door gekwalificeerd geschoold personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het meetgereedschap in stand blijft.

Laat kinderen het lasermeetgereedschap Niet zonder toezicht gebruiken. Zij zou den per ongeluk andere personen of zichself konnen verblinden.
Werk met het meetgereedschap Niet in een omgeveing waar ontploffingsgevaar heerst en zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. In het meetgereedschap konnen vonken ontstaan die het stof of de dampen tot ontsteking brengen.

Houd de magneet uit de buurt van implantaten en andere medische apparaten, zoals pacemakers en insulinepompen. Door de magneet worden een veld opgewekt dat de werking van implantaten en medische apparaten kan verstoren.

Houd het meetgereedschap uit de buurt van magnetische gevevensdragers en magnetisch gevoelige apparatuur. Door de werkig van de magneten kan onherroepelijk geveensverlies optreden.

Beschrijving van product en werkinq

Neem goednota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruk

Het meetgereedschap is bedoeld voor het bepalen en controleren van horizontale en verticale lijnen evenals loodpunten.

Het meetgereedschap is geschikt voor gebruik binnenshuis.

Dit product is een laserproduct voor consumenter in overeenstemming met EN 50689.

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.

(1) Opening voor laserstraal
(2) Toets hellingsfunctie
(3) Statusaanduiding
(4) Toets voor lasermodus "Mode"
(5) Aan/uit-schakelaar
(6) Statiefopname 1 / 4^
(7) Vergrendeling van het batterijvakdeksel
(8) Batterijvakdeksel

56 | Nederlands

(9) Laser-waarschuwingsplaatje

(10) Serienummer
(11) Statief

a) Dit accessoire is nicht standard bij de levering inbegren.

Technische gegevens

Kruislijnlaser UniversalLevel 2
Productnummer	3 603 F63 F..
Werkbereik tot ca. A)	12 m
Openingshoek laserlijk 100°
Nivelleernauwkeurigheid B)C)
- Laserlijnen ±0,5 mm/m
- Laserpunter ±1,0 mm/m
Zelfnivelleerbereik ±4°
Nivelleertijd < 4 s
Gebruikstemperatuur -5 °C ... +40 °C
Opslagtemperatuur -20 °C ... +70 °C
Max. gebruikshoogte boven referentiehoogte 2000 m
Relatieve luchtvochtigheid max. 90 %
Vervuilingsgraad volgens IEC 61010-1 2	D)
Laserklasse 2
Laserlijnen
- Lasertype < 8 mW, 630-640 nm
- C68
- Divergentie 12 mrad (volledige hoek)
Laserpunter
- Lasertype < 1 mW, 650-660 nm
- C61
- Divergentie	< 1,5 mrad (volledige hoek)
Statiefopname	1/4"
Energievoorziening

Kruislijnaser UniversalLevel 2

-Batterijen (alkaline) 2× 1,5V LR6 (AA)
- Oplaadbare batterijen (NiMH) 2 × 1,2 V HR6 (AA)

Gebruiksdur ca.

6h

Gewicht

0,45 kg

Afmetingen (length × breedte × hoopte) 122× 62× 104mm

A) Het werkbereik kan door ongunstige omgevingsomstandigheden (bijv. direct zonlicht) verminderd worden.
B) bij 20-25°C
C) De opgegeven waarden gelden bij normale tot gunshote omgevingsomstandigheden (bijv. geen trillingen, geen mist, geen rook, geen direct zonlicht). Na sterke temperatuurschommelingen kan de nauwkeurigheid afwijken.
D) Er ontstaat slechts een Niet geleidende verruiling, waar bijchalter soms een tijdelijke geleidhaarheid wort verwacht door bedauwing.
E) Gewicht zonder (oplaadbare) batterijen

Het productnummer (10) op het typeplaatje dient voor een ondubbelzinnige identificatie van uw meetgereedschap.

Montage

Batterijenplaatsen/verwisselen

Voor het gebruik van het meetgereedschap worden alkalimangaanbatterijen of accu's ge-adviseerd.

Voor het openen van het batterijvakdeksel (8) drukt u op de vergrendeling (7) en verwijdert u het batterijvakdeksel. Plaats de (oplaadbare) batterijen.

Let er hierbij op dat de polen juist worden geplaatst volgens de afbeelding op de binnenkant van het batterijvak.

Als de (oplaadbare) batterijen leeg+zijn, dan brandt de statusaanduiding (3) rood en de laserstralen worden uitgeschakeld. Schakel het meetgereedschap uit en verrang de (oplaadbare) batterijen.

Verwissel.altijd alle batterijen of accu's tegelijkertijd. Gebruik alleen batterijen of accu's van een fabrikant en met bezelfde capaciteit.

Haal de (oplaadbare) batterijen uit het meetgereedschap, wanner u dit langere tijd Niet gebruikt. De (oplaadbare) batterijen konnen bij een langere opslagduur in het meetgereedschap gaan corroderen.

Gebruik

Ingebruikname

Beschem het meetgereedschap gegen vocht en fel zonlicht.
Stel het meetgereedschap Niet bloot aan extreme temperaten of temperatuurschommelingen. Laat het bijv. Niet gedurende langere tijd in de auto liggen. Laat het meetgereedschap bij grotere temperatuurschommelingen eerst op temperatuur komen, voordat u het in gebruik neemt. Bij extreme temperaten of temperatuurschommelingen kan de nauwkeurigheid van het meetgereedschap nadelig beinvloed worden.
Vermijd krachtige stoten of vallen van het meetgereedschap. Door schade aan het meetgereedschap kan de nauwkeurigheid in het gedrangkommen. Vergelijk na een heftige schok of val de laserlijn ter controle met een bekende horizontale of verticale referentielijk.
Het meetgereedschapijdens transport uitschakelen. Bij het uitschakelen worden de pendeleenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.

In-/uitschakelen

Voor het inschakelen van het meetgereedschap schuift u de aan/uit-schakelaar (5) maar de stand ON. Het meetgereedschap zendt direct na het inschakelen laserlijnen uit de voorste opening (1).

Richt de laserstraal Niet op Personen of dieren en kijk zich nicht in de laserstraal, ook Niet vanaf een große afstand.

Voor het uitschakelen van het meetgereedschap schuift u de aan-/uit-schakelaar (5) in stand OFF. Bij het uitschakelen worden de pendeleenheid vergrendeld.

Laat het ingeschakelde meetgereedschap Niet onbeheerd anschter en schakel het meetgereedschap na gebruik uit. Andere Personen können door de laserstraal verblind worden.

Modi

Het meetgereedschap beschibt over Meerdere modi. U kunt op elk gewenst moment tussen de modi wisselen:

• kruislijnmodus (zie afbeeldingen A-B): toont een horizontally en een verticale laser-lijn,

• kruislijn- en loodpuntmodus (zie afbeelding C): produeert een horizontale en een verticale laserlijn evenals telkens een loodpunt maar boven en beneden,

• loodpuntmodus: produeert telkens een loodpunt maar boven en beneden.

Na het inschakenen bevindt het meetgereedschap zich in de kruislijnmodus met automatische nivellering.

Om van modus te wisselen, drukt u zo vaak op de toets voor lasermodus (4) tot de laserstralen in de gewenste modus worden getoond.

Alle modi zijn zowel met automatische nivellering als met hellingsfunctie möglichk.

Werken met automatische nivellering (zie afbeeldingen A-C)

Bij het werknen met automatische nvellingerig mag de statusaanduiding (3) Niet branden. Schakel eventueel door het indrukken van de toets hellingsfunctie (2) de automatische nvellingering wee in, zodate de statusaanduiding uitgaat.

Plaats het meetgereedschap op een vlakke, stevige ondergrond of bevestig het op het statief (11).

Het automatische niveleersystem nivelleert automatisch oneffenheden binnen het zelf-nivelleerbereik van ± 4^ . De nivellering is afgesloten zodra de laserlijnen nicht meer bewegen.

Als de automatische nvellinger nicht möglich is, bijv.,ondat het standvlak van het meetgereedschapeer dan 4^ van de horizontale lijn afwijk, dan beginnen de laserstralen te knipperen.

Plaats in dit geval het meetgereedschap horizontaal en wacht de zichnivelling af. Zodra het meetgereedschap zich binnen het zichnivelleerbereik van ± 4^ bevindt, branden de la serstralen continu.

Buiten het zelfnivelleerbereik van ± 4^ is het werkken met automatische nivelling nicht möglich,,ondat anders noch de niveleernauwkeurigheid van de laserstralen noch de rechte hoekCUSden de laserstralen gewaarborgd is.

Bij schokken of veranderingen van positieijdens het gebruik worden het meetgereed-schap automatisch opnieuw genivelleerd. Controller en een hernieuwde nivelling de positie van de horizontale of verticale laserlijn met betrekking tot de referentiepunten om fouten door een verschuving van het meetgereedschap te vermijden.

Werken met hellingsfunctie (zie afbeelding B)

Druk voor werkzaamheden met hellingsfunctie op de toets hellingsfunctie (2). In de helingsfunctie brandt de statusaanduiding (3) groen.

Bij het werken met hellingsfunctie is de automatische nivellering uitgeschakeld. U(Int) het meetgereedschap vrij in de hand houden of op een hellende ondergrond zetten. De laserstralen worden Nieteer genivelleerd en lopen Nieteer noodzakelijk loodrecht t.o.v. elkaar.

Aanwijzingen voor werkzaamheden

• Gebruik voor het markeren algijd alleen het midden van het laserpunt of de laserlijn. De groote van het laserpunt of de breedte van de laserlijn veranderen met de afstand.

Werken met het statief (accessoire)

Een statief biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de 1/4 -statiefopname (6) op de schroefdraad van het statief (11) of op een gangbaar fotostatif. Schroef het meetgereedschap met de vastzetschroef van het statief vast.

Stel het statief grof af voordat u hetmeetgereedschap inschakelt.

Onderhoud en service

Onderhoud en reiniging

Houd het meetgereedschap.altijd schoon.

Dompel het meetgereedschap Niet in water of andere vloeistoffen.

Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.

Reinig in het bijzonder de opening van de laser regelmatig en let waar bij op pluizen.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderdelen. Explosietekingen en informatatie over verwangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over unsere producten en accessoires.

Vermeld bij vragen en bestellingen van verrangingsonderdelen altijd het uit tien cijfers bestaande productnummer volgens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Meetgereedschappen, accu's/batterijen, accessoires en verpakkingen要去en op een voor het milieu verantwoorde wijze worden gerecycled.

Gooi meetgereedschappen en accu's/batterijen nicht bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht要去en nicht meer bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of verbruike accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer können afgedankte elektrische en elektronische apparaten vanwege de möglichke aanwezigheid van gevaarlijke stoffen schadelijkeuitwerkingen op het milieu en de gezondheid van mensen hebben.
