BRUGSANVISNING UniversalLevel 2 BOSCH

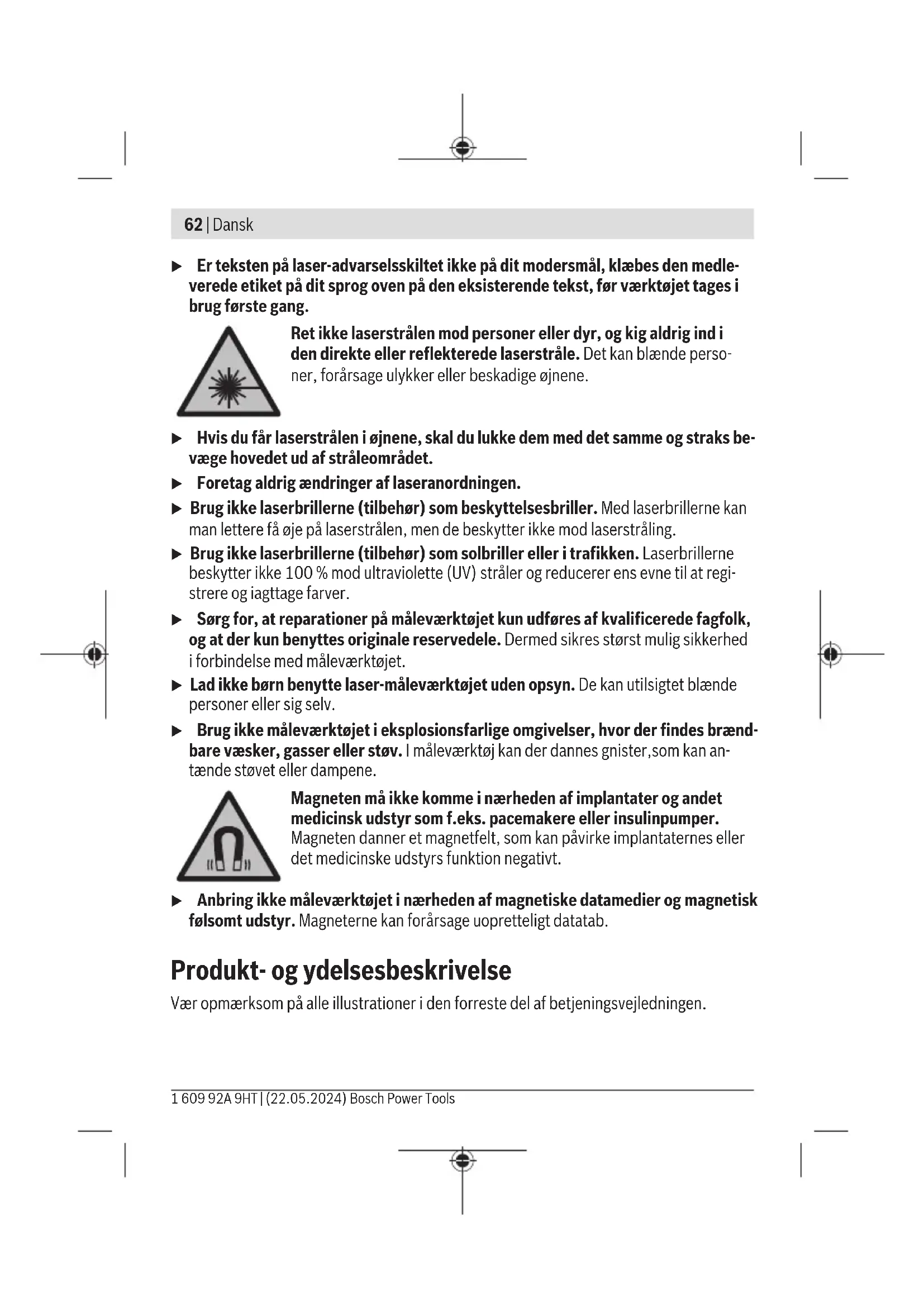

Dette tilbehør medfølger ikke som standard. Tekniske data Krydslinjelaser UniversalLevel2 Varenummer 3603F63F.. Arbejdsområde op til ca.

0,45kg Mål(længde×bredde×højde) 122× 62× 104mm A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys).

ved 20–25°C C) De angivne værdier forudsætter normale til gunstige omgivelsesbetingelser (f.eks. ingen vibra- tion, ingen tåge, ingen røg, ingen direkte sollys). Efter kraftige temperatursvingninger kan der fo- rekommer nøjagtighedsafvigelser. D) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. E) Vægt uden batterier/akkuer Serienummeret (10) på typeskiltet bruges til entydig identifikation af måleværktøjet. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsDansk | 65 Montering Isætning/skift af batterier Det anbefales at bruge alkaliske manganbatterier eller akkuer til måleværktøjet. For at åbne batteridækslet(8) skal du trykke på låsen(7) og tage batteridækslet af. Ind- sæt batterierne eller akkuerne. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirum- met. Hvis batterierne eller akkuerne er afladet, lyser statusvisningen(3) rødt, og laserstråler- ne deaktiveres. Sluk måleværktøjet, og skift batterierne eller akkuerne. Udskift altid alle batterier eller akkuer samtidigt. Brug kun batterier eller akkuer fra en og samme producent og med samme kapacitet. u Tag batterierne eller akkuerne ud af måleværktøjet, hvis de ikke skal bruges i længere tid. Batterierne og akkuerne kan korrodere og aflade sig selv, hvis det sidder i måleværktøjet i længere tid. Brug Ibrugtagning u Beskyt måleværktøjet mod fugt og direkte sollys. u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingnin- ger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme tem- peraturer eller temperatursvingninger kan måleværktøjets præcision påvirkes. u Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktø- jet bliver beskadiget, kan det resultere i unøjagtige målinger. Hvis det alligevel udsæt- tes for et kraftigt stød eller tabes, skal laserlinjen efterfølgende kontrolleres ved at sammenligne den med en kendt vandret eller lodret referencelinje. u Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser. Tænd/sluk For at tænde måleværktøjet skal du skubbe tænd/sluk-knappen(5) til positionen ON. Straks efter tænding udsender måleværktøjet laserlinjer fra den forreste udgangsåbning(1). Bosch Power Tools 1 609 92A 9HT | (22.05.2024)66 | Dansk u Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk-knappen (5) til positionen OFF. Ved stop låses pendulenheden. u Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen. Driftstilstande Måleværktøjet har flere driftsmåder, som du altid kan skifte imellem: – Krydslinjetilstand (sebilledeA−B): Viser en vandret og en lodret laserlinje. – Krydslinje- og lodpunktsdrift (sebilledeC): viser en vandret og en lodret laserlinje samt et lodpunkt opad og nedad. – Lodpunktsdrift: viser et lodpunkt opad og nedad. Efter aktivering befinder måleværktøjet sig i krydslinjedrift med nivelleringsautomatik. For at skifte driftsmåde trykker du på knappen for laser-driftsmåde(4) en eller flere gan- ge, til laserstrålerne vises i den ønskede driftsmåde. Alle driftsmåder kan anvendes med både nivelleringsautomatik og hældningsfunktion. Nivelleringsautomatik Arbejde med automatisk nivellering (sebilledeAundC) Ved arbejde med nivelleringsautomatik må statusvisningen(3) ikke lyse. Tænd nivelle- ringsautomatikken igen, så statusvisningen forsvinder, ved at trykke på knappen til hældningsfunktion(2). Stil måleværktøjet på et vandret, fast underlag, eller fastgør det på stativet (11). Nivelleringsautomatikken udligner automatisk ujævnheder i selvnivelleringsområdet på ±4°. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere bevæger sig. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets ståflade afviger me- re end 4° fra vandret, begynder laserstrålerne at blinke. Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktø- jet befinder sig inden for selvnivelleringsområdet på ±4°, lyser laserstrålerne konstant. Uden for selvnivelleringsområdet på ±4° er det ikke muligt at arbejde med nivelleringsau- tomatik, da hverken laserstrålerne nivelleringsnøjagtighed eller den højre vinkel mellem laserstrålerne kan garanteres. Ved rystelser eller positionsændringer under driften nivelleres måleværktøjet igen auto- matisk. Kontrollér efter gennivellering de vandrette/lodrette laserlinjers position i for- hold til referencepunkterne for at undgå fejl ved en forskydning af måleværktøjet. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsDansk | 67 Arbejde med hældningsfunktion (sebilledeB) Tryk på knappen til hældningsfunktion(2) for at arbejde med hældningsfunktionen. Når hældningsfunktionen er aktiveret, lyser statusvisningen(3) grønt. Ved arbejde med hældningsfunktionen er nivelleringsautomatikken slået fra. Du kan hol- de måleværktøjet frit i hånden eller stille det på et hældende underlag. Laserstrålerne ni- velleres ikke mere og forløber ikke mere nødvendigvis lodret i forhold til hinanden. Arbejdsvejledning u Brug altid kun laserpunktets/laserlinjens midte til markering. Laserpunktets stør- relse og laserlinjens bredde ændres i takt med afstanden. Arbejde med stativ (tilbehør) Et stativ udgør et stabilt, højdejusterbart måleunderlag. Sæt måleværktøjet med 1/4"- stativholderen (6) på stativets (11) gevind eller på et normalt fotostativs gevind. Skru måleværktøjet fast igen med stativets låseskrue. Juster stativet groft, før du tænder måleværktøjet. Vedligeholdelse og service Vedligeholdelse og rengøring Hold altid måleværktøjet rent. Dyp ikke måleværktøjet i vand eller andre væsker. Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel. Rengør især flader ved laserens udgangsåbning regelmæssigt, og vær opmærksom på fnug. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 Bosch Power Tools 1 609 92A 9HT | (22.05.2024)68 | Svensk 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele eller oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: 44898755 E-Mail: vaerktoej@dk.bosch.com Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Bortskaffelse Måleværktøjer, akkuer/batterier, tilbehør og emballage skal bortskaffes miljømæssigt korrekt, så de kan genvindes. Smid ikke måleværktøjer og akkuer/batterier ud sammen med husholdningsaf- faldet! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald fra elektrisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasseret måleværktøj, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gældende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Svensk Säkerhetsanvisningar Samtliga anvisningar ska läsas och följas för att arbetet med mätverktyget ska bli riskfritt och säkert. Om mätverktyget inte används i enlighet med de föreliggande instruktionerna, kan de inbyggda skyddsmekanismerna i mätverktyget påverkas. Håll varselskyltarna på mätverktyget tydligt läsbara. FÖRVARA DESSA ANVISNINGAR SÄKERT OCH LÅT DEM FÖLJA MED MÄTVERKTYGET. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsSvensk | 69 u Var försiktig. Om andra än de här angivna hanterings- eller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar. u Mätinstrumentet levereras med en laser-varningsskylt (markerad på bilden av mätinstrumentet på grafiksidan). u Klistra medföljande dekal i ditt eget språk över laser-varningsskylten om den avviker från språket i ditt land. Rikta inte laserstrålen mot människor eller djur och rikta inte heller själv blicken mot den direkta eller reflekterade laserstrålen. Därigenom kan du blända personer, orsaka olyckor eller skada ögat. u Om laserstrålen träffar ögat, blunda och vrid bort huvudet från strålen. u Gör inga ändringar på laseranordningen. u Använd inte laserglasögonen (tillbehör) som skyddsglasögon. Laserglasögonen används för att kunna se laserstrålen bättre. Den skyddar dock inte mot laserstrålningen. u Använd inte laserglasögonen (tillbehör) som solglasögon eller i trafiken. Laserglasögonen skyddar inte fullständigt mot UV‑strålning och reducerar förmågan att uppfatta färg. u Låt endast kvalificerad fackpersonal reparera mätverktyget och endast med originalreservdelar. Detta garanterar att mätverktygets säkerhet bibehålls. u Låt inte barn använda laser-mätverktyget utan uppsikt. De kan oavsiktligt blända sig själva eller andra personer. u Använd inte mätverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. I mätverktyget alstras gnistor, som kan antända dammet eller gaserna. Placera inte magneten i närheten av implantat och andra medicinska apparater, som t.ex. pacemakers eller insulinpumpar. Magnetenskapar ett fält som kan påverka funktionen hos implantat eller medicinska apparater. u Håll mätinstrumentet på avstånd från magnetiska datamedia och apparater som är känsliga för magnetstrålning. Magneterna kan leda till irreversibla dataförluster. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)70 | Svensk Produkt- och prestandabeskrivning Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Mätinstrumentet är avsett för framställning och kontroll av vågräta och lodräta linjer och lodpunkter. Mätinstrumentet är lämpligt för mätning inomhus. Detta är en laserprodukt för privat bruk i enlighet med EN50689. Illustrerade komponenter Numreringen av de avbildade komponenterna hänför sig till framställningen av mätinstrumentet på grafiksidan. (1) Utgångsöppning laserstrålning (2) Knapp lutningsfunktion (3) Statusindikering (4) Knapp för laserfunktion ”Mode” (5) På-/av-strömbrytare (6) Stativfäste 1/4" (7) Spärr av batterifackets lock (8) Batterifackets lock (9) Laservarningsskylt (10) Serienummer (11) Stativ
