MANUAL DE UTILIZARE UniversalLevel 2 BOSCH

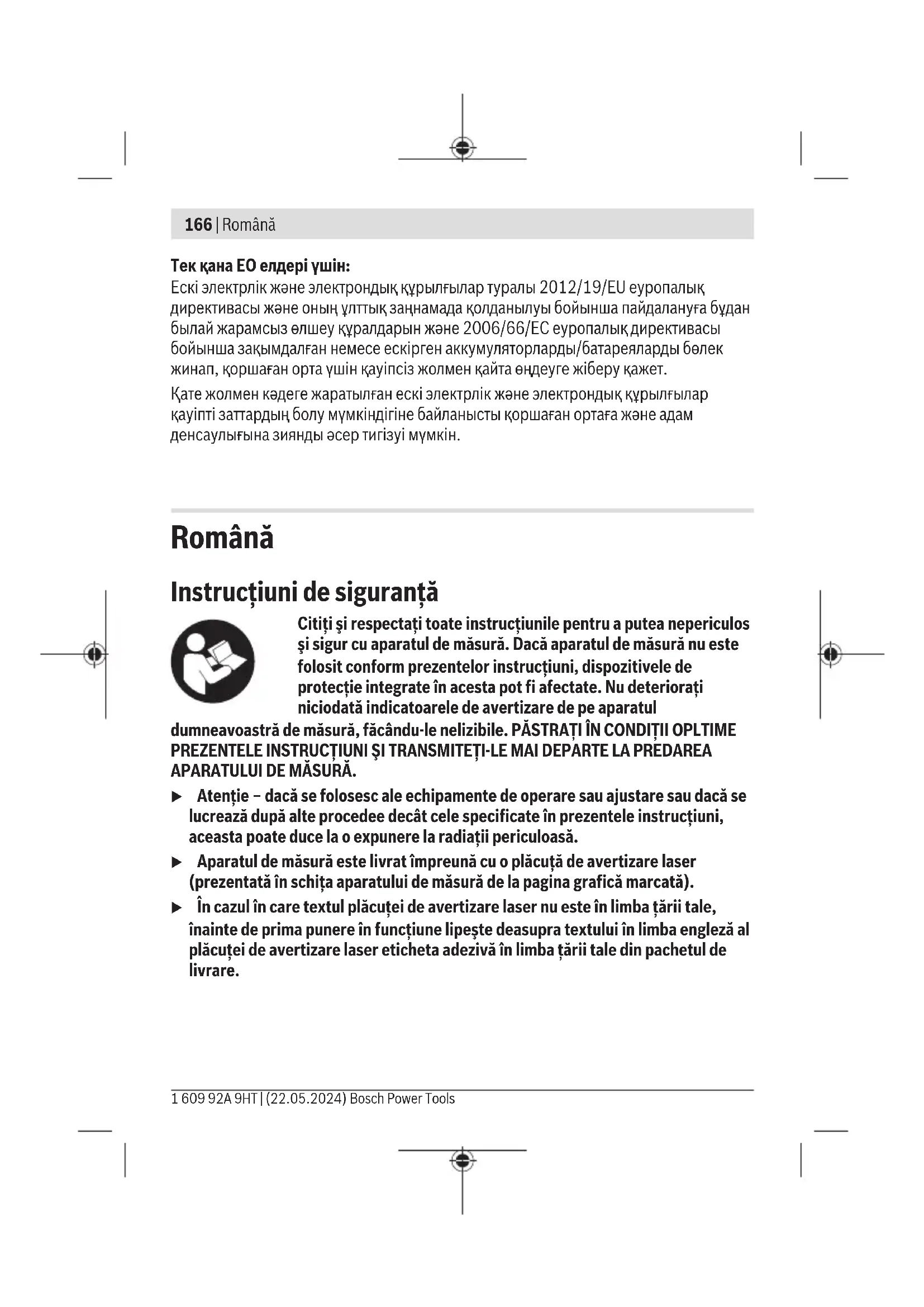

www.bosch-pt.com/serviceaddresses Кәдеге жарату Өлшеу құралын, аккумляторын/батареяларын, оның жабдықтары мен орамасын қоршаған ортаны қорғайтын ретте кәдеге жарату орнына тапсыру қажет. Өлшеу құралдарын және аккумуляторларды/батареяларды үй қоқысына тастамаңыз! Bosch Power Tools 1 609 92A 9HT | (22.05.2024)166 | Română Тек қана ЕО елдері үшін: Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның ұлттық заңнамада қолданылуы бойынша пайдалануға бұдан былай жарамсыз өлшеу құралдарын және 2006/66/ЕC еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өңдеуге жіберу қажет. Қате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін. Română Instrucţiuni de siguranţă Citiţi şi respectaţi toate instrucţiunile pentru a putea nepericulos şi sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucţiuni, dispozitivele de protecţie integrate în acesta pot fi afectate. Nu deterioraţi niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAŢI ÎN CONDIŢII OPLTIME PREZENTELE INSTRUCŢIUNI ŞI TRANSMITEŢI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ. u Atenţie – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucţiuni, aceasta poate duce la o expunere la radiaţii periculoasă. u Aparatul de măsură este livrat împreună cu o plăcuţă de avertizare laser (prezentată în schiţa aparatului de măsură de la pagina grafică marcată). u În cazul în care textul plăcuţei de avertizare laser nu este în limba ţării tale, înainte de prima punere în funcţiune lipeşte deasupra textului în limba engleză al plăcuţei de avertizare laser eticheta adezivă în limba ţării tale din pachetul de livrare. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsRomână | 167 Nu îndrepta raza laser asupra persoanelor sau animalelor şi nu privi nici tu direct spre raza laser sau reflexia acesteia. Prin aceasta ai putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii. u În cazul în care raza laser este direcţionată în ochii dumneavoastră, trebuie să închideţi în mod voluntar ochii şi să deplasaţi imediat capul în afara razei. u Nu aduceţi modificări echipamentului laser. u Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de protecţie. Ochelarii pentru laser servesc la mai buna recunoaştere a razei laser; aceştia nu te protejează, totuşi, împotriva razelor laser. u Nu folosi ochelarii pentru laser (accesoriu) drept ochelari de soare sau în traficul rutier. Ochelarii pentru laser nu oferă o protecţie UV completă şi reduc percepţia culorilor. u Nu permiteţi repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat şi numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranţa de exploatare a aparatului de măsură. u Nu lăsaţi copiii să folosească nesupravegheaţi aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea altor persoane sau a lor înşile. u Nu lucraţi cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii. Nu aduce magnetul în apropierea implanturilor şi altor aparate medicale cum ar fi, de exemplu, stimulatoarele cardiace sau pompele de insulină. Câmpul generat de magnetpoate perturba funcţionarea implanturilor sau aparatelor medicale. u Ţineţi aparatul de măsură la distanţă faţă de suporturile magnetice de date şi de dispozitivele sensibile la câmpurile magnetice. Prin acţiunea magneţilor se poate ajunge la pierderi ireversibile de date. Descrierea produsului şi a performanțelor sale Ţineţi cont de ilustraţiile din secţiunea anterioară a instrucţiunilor de utilizare. Utilizarea conform destinaţiei Aparatul de măsură este destinat proiectării şi verificării de linii orizontale şi verticale, precum şi de puncte pe direcţia normalei. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)168 | Română Aparatul de măsură este destinat utilizării în mediul interior. Acest produs este un produs laser destinat consumatorilor şi este în conformitate cu standardul EN50689. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa aparatului de măsură de la pagina grafică. (1) Orificiu de ieşire a liniei laser (2) Tastă pentru funcţionarea în poziţie înclinată (3) Indicator de stare (4) Tastă pentru modul de funcţionare Laser „Mode” (5) Buton de pornire/oprire (6) Orificiu de 1/4" de prindere pe stativ (7) Dispozitiv de blocare a capacului compartimentului pentru baterii (8) Capacul compartimentului pentru baterii (9) Plăcuţă de avertizare laser (10) Număr de serie (11) Stativ

Acest accesoriu nu este inclus în pachetul de livrare standard. Date tehnice Nivelă laser cu linii în cruce UniversalLevel 2 Număr de identificare 3603F63F.. Zona de lucru până la aproximativ

12m Unghi deschidere linie laser 100° Precizie de nivelare B)C) – Linii laser ±0,5mm/m – Puncte laser ±1,0mm/m Domeniu de autonivelare ±4° Timp de nivelare <4s Temperatură de funcţionare –5°C…+40°C Temperatură de depozitare –20°C…+70°C 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsRomână | 169 Nivelă laser cu linii în cruce UniversalLevel 2 Înălţime maximă de lucru deasupra înălţimii de referinţă 2000m Umiditate atmosferică relativă maximă. 90% Gradul de murdărie conform IEC61010‑1 2

0,45kg Dimensiuni (lungime×lăţime×înălţime) 122×62×104mm A) Zona de lucru poate fi limitată din cauza condiţiilor de mediu nefavorabile (de exemplu, expunerea directă la radiaţii solare).

la 20–25°C C) Valorile specificate presupun condiţii de mediu normale până la favorabile (de exemplu, fără vibraţii, fără ceaţă, fără fum, fără expunerea directă la radiaţii solare). După variaţii puternice de temperatură pot apărea abateri de la precizie. D) Acesta se soldează numai cu producerea de reziduuri neconductive, deşi, ocazional, se poate produce o conductivitate temporară din cauza formări de condens. E) Greutate fără baterii/acumulatori Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (10) de pe plăcuţa cu date tehnice. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)170 | Română Montarea Montarea/Înlocuirea bateriilor Pentru buna funcţionare a aparatului de măsură se recomandă utilizarea bateriilor alcaline cu mangan sau a acumulatorilor. Pentru deschiderea capacului compartimentului pentru baterii(8), apasă dispozitivul de blocare(7) şi scoate capacul compartimentului pentru baterii. Introdu bateriile sau acumulatorii. Respectaţi polaritatea corectă conform schiţei de pe partea interioară a compartimentului bateriilor. Dacă bateriile sau acumulatorii sunt descărcate/descărcaţi, indicatorul de stare(3) se aprinde în roşu, iar fasciculele laser sunt deconectate. Deconectează aparatul de măsură şi înlocuieşte bateriile sau acumulatorii. Înlocuiţi întotdeauna simultan toate bateriile, respectiv toţi acumulatorii. Folosiţi numai baterii sau acumulatori de aceeaşi fabricaţie şi cu aceeaşi capacitate. u Scoate bateriile, respectiv acumulatorii din aparatul de măsură atunci când urmează să nu-l foloseşti pentru o perioadă mai lungă de timp. În cazul depozitării mai îndelungate în interiorul aparatului de măsură, bateriile şi acumulatorii se pot coroda. Funcţionarea Punerea în funcţiune u Feriţi aparatul de măsură împotriva umezelii şi expunerii directe la radiaţiile solare. u Nu expuneţi aparatul de măsură la temperaturi extreme sau variaţii de temperatură. De exemplu, nu-l lăsaţi pentru perioade lungi de timp în autovehicul. În cazul unor variaţii mai mari de temperatură, înainte de a pune în funcţiune aparatul de măsură, lăsaţi-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variaţiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură. u Evitaţi şocurile puternice sau căderile aparatului de măsură. Deteriorările aparatului de măsură pot afecta precizia acestuia. Pentru control, după un şoc puternic sau după o cădere, comparaţi razele cu o linie de referinţă orizontală sau verticală cunoscută. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsRomână | 171 u Deconectaţi aparatul de măsură atunci când îl transportaţi. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mişcări ample. Conectarea/Deconectarea Pentru conectarea aparatului de măsură, împinge butonul de pornire/oprire(5) în poziţiaON. Imediat după conectare, aparatul de măsură emite linii laser prin orificiul de ieşire(1) din faţă. u Nu îndreptaţi fasciculul laser asupra persoanelor sau animalelor şi nu priviţi direct spre acesta, nici chiar de la o distanţă mai mare. Pentru deconectarea aparatului de măsură, împinge comutatorul de pornire/oprire (5) în poziţia OFF. La deconectare, pendulul va fi blocat. u Nu lăsaţi nesupravegheat aparatul de măsură conectat şi deconectaţi-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser. Modurile de funcţionare Aparatul de măsură dispune de mai multe moduri de funcţionare între care se poate comuta în orice moment: – Modul cu linii în cruce (consultă imaginileA−B): generează o linie laser orizontală şi o linie laser verticală, – Modul cu linii în cruce şi cu puncte pe direcţia normalei (consultă imagineaC): generează o linie laser orizontală şi o linie laser verticală, precum şi un punct pe direcţia normalei în sus şi unul în jos, – Modul cu puncte pe direcţia normalei: generează un punct pe direcţia normalei în sus şi unul în jos. După conectare, aparatul de măsură se află în modul de funcţionare cu linii în cruce şi nivelare automată. Pentru a modifica modul de funcţionare, apasă în mod repetat tasta pentru modul de funcţionare Laser(4) până când fasciculele laser sunt indicate în modul de funcţionare dorit. Astfel, toate modurile de funcţionare sunt posibile atât cu nivelarea automată, cât şi cu funcţionarea în poziţie înclinată. Nivelarea automată Lucrul cu nivelarea automată (consultăimaginileAşiC) În cazul lucrului cu nivelarea automată indicatorul de stare(3) nu trebuie să se aprindă. Dacă este necesar, apasă tasta pentru funcţionarea în poziţie înclinată(2) pentru a reporni nivelarea automată, astfel încât indicatorul de stare să se stingă. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)172 | Română Aşază aparatul de măsură pe o suprafaţă orizontală, fermă sau fixează-l pe stativ(11). Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Nivelarea este finalizată imediat ce liniile laser nu se mai mişcă. Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafaţa de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziţia orizontală, liniile laser vor începe să se aprindă intermitent. În acest caz, aşază în poziţie orizontală aparatul de măsură şi aşteaptă să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent. În afara domeniului de autonivelare de ±4° lucrul cu nivelarea automată nu este posibil, în caz contrar nici precizia de nivelare a fasciculului laser şi nici unghiul drept dintre fasciculul laser nu vor fi asigurate. În caz de trepidaţii sau schimbări de poziţie în timpul funcţionării, aparatul de măsură se nivelează din nou în mod automat. După o renivelare, pentru a evita erorile cauzate de comutarea aparatului de măsură, verificaţi poziţia liniilor laser orizontale, respectiv verticale, în raport cu punctele de referinţă. Lucrul cu funcţionarea în poziţie înclinată (consultăimagineaB) Pentru lucrul cu funcţionarea în poziţie înclinată, apasă tasta pentru funcţionarea în poziţie înclinată(2). În cazul lucrului cu funcţionarea în poziţie înclinată, indicatorul de stare(3) se aprinde în verde. În timpul lucrului cu funcţionarea în poziţie înclinată, nivelarea automată este dezactivată. Poţi ţine aparatul de măsură în mână sau îl poţi aşeza pe un suport înclinat. Fasciculele laser nu vor mai fi nivelate şi nu vor mai fi neapărat perpendiculare unele în raport cu celelalte. Instrucţiuni de lucru u Utilizaţi întotdeauna numai centrul punctului laser, respectiv liniei laser pentru a efectua marcaje. Dimensiunea punctului laser, respectiv lăţimea liniei laser se modifică în funcţie de distanţă. Lucrul cu stativul (accesoriu) Stativul este un suport de măsurare stabil, cu înălţime reglabilă. Aşezaţi aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (6) pe filetul stativului (11) sau pe filetul unui stativ foto uzual din comerţ. Fixaţi prin înşurubare aparatul de măsură cu şurubul de fixare al stativului. Înainte de a conecta aparatul de măsură, aliniaţi brut stativul. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsRomână | 173 Întreţinere şi service Întreţinerea şi curăţarea Păstraţi întotdeauna curat aparatul de măsură. Nu cufundaţi aparatul de măsură în apă sau în alte lichide. Eliminaţi murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiţi detergenţi sau solvenţi. Curăţaţi cu regularitate mai ales suprafeţele din jurul orificiului de ieşire a laserului şi aveţi grijă să îndepărtaţi scamele. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică răspunde întrebărilor tale atât în ceea ce priveşte întreţinerea şi repararea produsului tău, cât şi referitor la piesele de schimb. Pentru desenele descompuse şi informaţii privind piesele de schimb, poţi de asemenea să accesezi: www.bosch-pt.com Echipa de consultanţă Bosch îţi stă cu plăcere la dispoziţie pentru a te ajuta în chestiuni legate de produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10cifre, indicat pe plăcuţa cu date tehnice a produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Mai multe adrese ale unităţilor de service sunt disponibile la: www.bosch-pt.com/serviceaddresses Eliminarea Aparatele de măsură, acumulatorii/bateriile, accesoriile şi ambalajele trebuie să fie predate la un centru de reciclare. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)174 | Български Nu aruncaţi aparatele de măsură şi bateriile în gunoiul menajer! Numai pentru statele membre UE: Conform Directivei Europene 2012/19/UE privind deşeurile de echipamente electrice şi electronice şi transpunerea acesteia în legislaţia naţională, aparatele de măsură scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecţi/ defecte sau uzaţi/uzate trebuie colectaţi/colectate separat şi predaţi/predate la un centru de reciclare ecologică. În cazul eliminării necorespunzătoare, aparatele electrice şi electronice pot avea un efect nociv asupra mediului şi sănătăţii din cauza posibilei prezenţe a substanţelor periculoase.
