LIETOŠANAS INSTRUKCIJA UniversalLevel 2 BOSCH

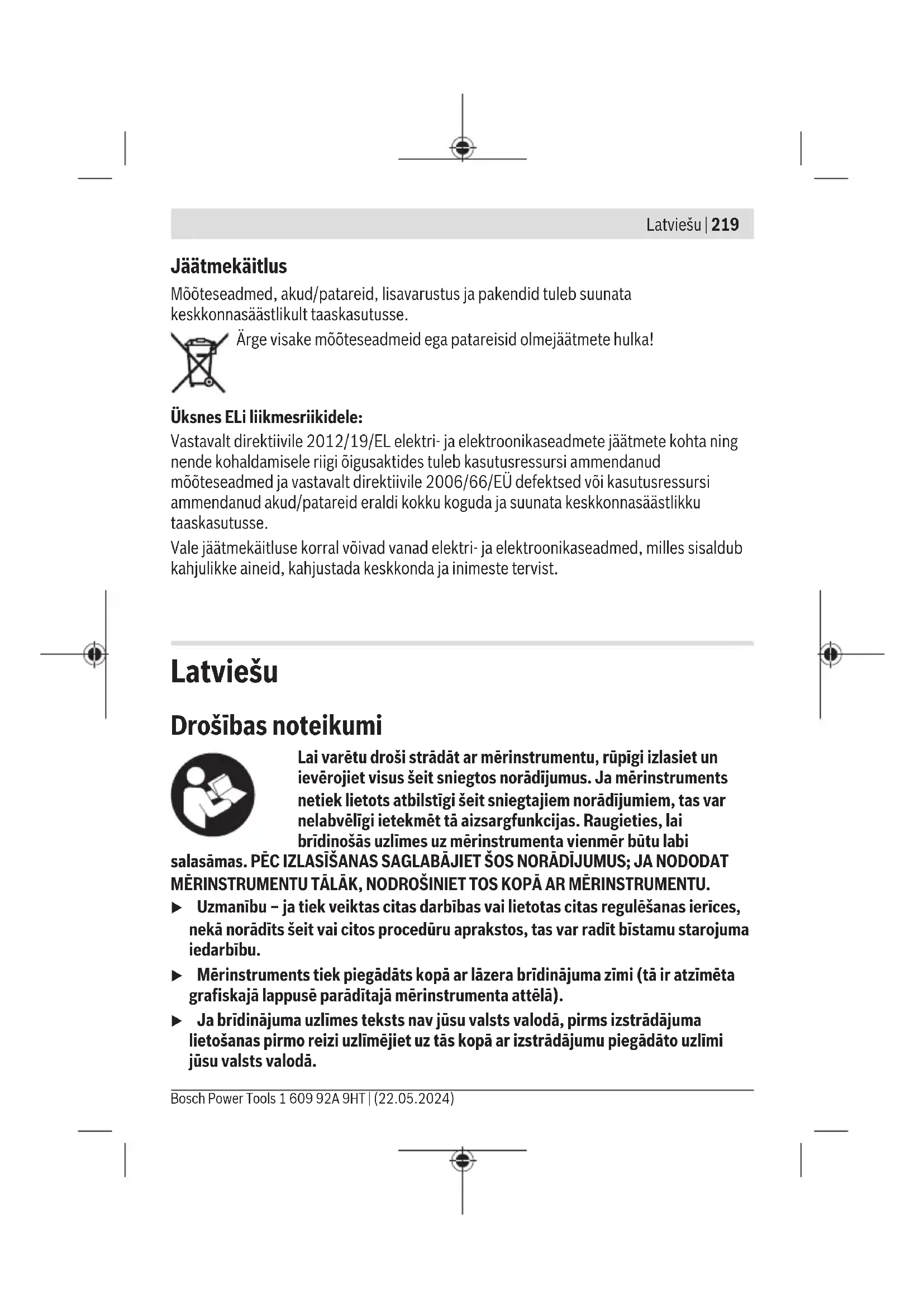

Šis piederums neietilpst standarta piegādes komplektā. Tehniskie parametri Krustlīniju lāzers UniversalLevel 2 Izstrādājuma numurs 3603F63F.. Darbības josla līdz apm.

12m Lāzera līnijas atvēruma leņķis 100° Nivelēšanas precizitāte B)C) – Lāzera līnijām ±0,5mm/m – Lāzera punktiem ±1,0mm/m Pašizlīdzināšanās diapazons ±4° Nivelēšanas laiks <4s Darba temperatūra –5°C… +40°C Glabāšanas temperatūra –20°C…+70°C maks. darba augstums virs jūras līmeņa 2000m Bosch Power Tools 1 609 92A 9HT | (22.05.2024)222 | Latviešu Krustlīniju lāzers UniversalLevel 2 maks. relatīvais gaisa mitrums 90% Piesārņojuma pakāpe atbilstīgi IEC61010-1 2

Lāzera klase 2 Lāzera līnijām – Lāzera veids <8mW, 630−640nm – C₆ 8 – Diverģence 12mrad (pilns leņķis) Lāzera punktiem – Lāzera veids < 1mW, 650−660nm – C₆ 1 – Diverģence <1,5mrad (pilns leņķis) Statīva stiprinājuma vītne 1/4" Elektrobarošana – Baterijas (sārma–mangāna) 2×1,5V LR6(AA) – Akumulatori (NiMH) 2×1,2V HR6(AA) Aptuvenais darbības laiks

0,45kg Izmērs(garums×platums×augstums) 122× 62× 104mm A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties.

piei 20–25°C C) Norādītās vērtības attiecas uz normāliem un labvēlīgiem apkārtējās vides apstākļiem (piemēram, nav vibrāciju, nav miglas, nav dūmu, nav tiešu saules staru). Ja ir ievērojamas temperatūras svārstības, mērinstruments var darboties neprecīzi. D) Parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās. E) Svars bez baterijām/akumulatoriem Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (10), kas atrodams uz tā marķējuma plāksnītes. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsLatviešu | 223 Montāža Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma-mangāna baterijas vai akumulatorus. Lai atvērtu baterijas nodalījuma vāciņu(8), uzspiediet uz fiksatora(7), tad noņemiet baterijas nodalījuma vāciņu. Ievietojiet nodalījumā baterijas vai akumulatorus. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā. Ja baterijas vau akumulatori ir izlādējušies, statusa indikators (3) iedegas sarkanā krāsā un lāzera stari tiek izslēgti. Izslēdziet mērinstrumentu un nomainiet baterijas vai akumulatorus. Vienmēr vienlaicīgi nomainiet visas baterijas vai akumulatorus. Izmantojiet tikai vienādas ietilpības baterijas vai akumulatorus, kas pagatavoti vienā ražotājfirmā. u Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas vai akumulatorus. Ilgstoši uzglabājot baterijas un akumulatorus mērinstrumentā, tie var korodēt. Lietošana Uzsākot lietošanu u Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. u Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. u Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Mērinstrumenta bojājumi var nelabvēlīgi ietekmēt tā precizitāti. Ja mērinstruments ir saņēmis stipru triecienu vai kritis, pārbaudiet tā precizitāti, savietojot lāzera stara veidotās līnijas ar kādu zināmu līmenisku vai statenisku atskaites līniju. u Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts. Ieslēgšana/izslēgšana Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (5) stāvoklī ON. Tūlīt pēc mērinstrumenta ieslēgšanas no tā augšējās izvadlūkas (1) tiek izstaroti lāzera stari. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)224 | Latviešu u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju/izslēdzēju (5) pozīcijā OFF. Kad izslēdz mērinstrumentu, tiek fiksēts tā svārsta mezgls. u Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas. Darba režīmi Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdi var viegli mainīt: – Krustlīniju režīms (skatīt attēlusA−B): veido līmenisku un statenisku lāzera līniju, – Krustlīniju režīms un svērteņa punktu režīms (skatīt attēluC): veido līmenisku un statenisku lāzera līniju, kā arī vienu svērteņa punktu augšā un vienu lejā, – Svērteņa punktu režīms : veido vienu svērteņa punktu augšā un vienu lejā. Pēc ieslēgšanas mērinstruments pāriet krustlīniju režīmā ar automātisku pašizlīdzināšanos. Lai mainītu darba režīmu, spiediet lāzera darba režīma taustiņu(4) tik bieži, līdz lāzera stari tiek izveidoti vēlamajā darba režīmā. Visi darba režīmi iespējami gan ar automātisko pašizlīdzināšanos, gan sasvēršanas funkciju. Automātiskā pašizlīdzināšanās Darbs ar automātisko pašizlīdzināšanos (skatītattēlusA un C) Strādājot ar automātisko pašizlīdzināšanos, statusa indikācija (3) nedrīkst degt. Ja nepieciešams, nospiežot sasvēršanas funkcijas taustiņu(2), atkal iestatiet automātisko pašizlīdzināšanos, lai nodziest statusa indikators. Nolieciet mērinstrumentu uz līmeniska stingra paliktņa vai piestipriniet to pie statīva(11). Pašizlīdzināšanās sistēma automātiski kompensē nolieci pašizlīdzināšanās diapazonā ±4°. Pašizlīdzināšanās ir beigusies, kad lāzera līnijas vairs nepārvietojas. Ja automātiskā pašizlīdzināšanās nav iespējama, piem., jo mērinstrumenta balsta virsma vairāk par 4° atšķiras no horizontālā līmeņa, lāzera stari sāk mirgot. Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstruments atrodas pašizlīdzināšanās diapazona robežās, kas ir ±4°, lāzera stari deg pastāvīgi. Ārpus automātiskās pašizlīdzināšanās diapazona ±4° darbs ar automātisko pašizlīdzināšanu nav iespējams, jo tādā gadījumā nav nodrošināta ne lāzera staru līmeņošanas precizitāte, ne taisns leņķis starp lāzera stariem. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsLatviešu | 225 Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta atkārtotas pašizlīdzināšanās tā lāzera staru veidoto horizontālo vai vertikālo līniju stāvoklis jāpārbauda, salīdzinot tās ar kādu atskaites līniju. Darbs ar sasvēršanas funkciju (skatīt attēlu B) Lai strādātu ar sasvēršanas funkciju, spiediet sasvēršanas funkcijas taustiņu (2). Sasvēršanas funkcijas laikā statusa indikators (3) deg zaļā krāsā. Strādājot ar sasvēršanas funkciju, automātiskā pašizlīdzināšanās ir izslēgta. Mērinstrumentu var brīvi turēt rokā vai novietot uz slīpas pamatnes. Lāzera līnijas vairs netiek izlīdzinātas, un tās vairs nav savstarpēji pilnībā perpendikulāras. Norādījumi darbam u Vienmēr veidojiet atzīmes lāzera stara veidotās līnijas vai punkta vidū. Lāzera stara projicētā apļa diametrs vai līnijas platums mainās līdz ar attālumu no lāzera. Darbs ar statīvu (piederums) Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Novietojiet mērinstrumentu uz statīva tā, lai tā vītne (6) atrastos pret statīva (11) vai tirdzniecībā pieejama fotostatīva 1/4" stiprinājuma skrūvi. Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu. Apkalpošana un apkope Apkalpošana un tīrīšana Uzturiet mērinstrumentu tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi. Klientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: Bosch Power Tools 1 609 92A 9HT | (22.05.2024)226 | Latviešu www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Papildu klientu apkalpošanas dienesta adreses skatiet šeit: www.bosch-pt.com/serviceaddresses Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to akumulatori vai baterijas, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Neizmetiet mērinstrumentu un akumulatorus vai baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas mērierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsLietuvių k. | 227 Lietuvių k. Saugos nuorodos Kad su matavimo prietaisu dirbtumėte nepavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prie- taisas naudojamas nesilaikant pateiktų nuorodų, gali būti pake- nkta matavimo prietaise integruotiems apsauginiams įtaisams. Pasirūpinkite, kad įspėjamieji ženklai ant matavimo prietaiso vi- sada būtų įskaitomi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI. u Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas. u Matavimo prietaisas tiekiamas su įspėjamuoju lazerio spindulio ženklu (pavaiz- duota matavimo prietaiso schemoje). u Jei įspėjamojo lazerio spindulio ženklo tekstas yra ne jūsų šalies kalba, prieš pra- dėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prie- taisu pateiktą lipduką jūsų šalies kalba. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys ne- žiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti nelaimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis reikia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų. u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. u Akinių lazeriui matyti (papildoma įranga) nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai lazeriui matyti neužtikrina visiškos UV ap- saugos ir sumažina spalvų atpažinimą. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išliks saugus naudoti. u Saugokite, kad vaikai be suaugusiųjų priežiūros nenaudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis arba patys save. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)228 | Lietuvių k. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. Magneto nelaikykite arti implantų ir kitokių medicinos prietaisų, pvz., širdies stimuliatorių arba insulino pompų. Magnetas sukuria lauką, kuris gali pakenkti implantų ir medicinos prietaisų veikimui. u Matavimo prietaisą laikykite toliau nuo magnetinių laikmenų ir magneto po- veikiui jautrių prietaisų. Dėl magnetų poveikio duomenys gali negrįžtamai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje. Naudojimas pagal paskirtį Matavimo prietaisas skirtas horizontalioms ir vertikalioms linijom nustatyti ir patikrinti bei statmens taškams pažymėti. Matavimo prietaisas skirtas naudoti patalpose. Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN50689. Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Lazerio spindulio išėjimo anga (2) Posvyrio funkcijos mygtukas (3) Būsenos indikatoriai (4) Lazerio veikimo režimo mygtukas „Mode“ (5) Įjungimo-išjungimo jungiklis (6) Jungtis tvirtinti prie stovo 1/4" (7) Baterijų skyriaus dangtelio fiksatorius (8) Baterijų skyriaus dangtelis (9) Įspėjamasis lazerio spindulio ženklas (10) Serijos numeris (11) Stovas
