BRUKSANVISNING UniversalLevel 2 BOSCH

Produkt- og ydelsesbeskrivelse

Målevaerktojet er egnet til indendørs anvendelse.

a) Dette tilbehør medfølger ikke som standard.

Tekniske data

Krydsljinelaser UniversalLevel 2
Varenummer	3 603 F63 F..
Arbejdsområde op til ca. A)	12 m
Åbningsvinkel laserlinje 100°
Nivelleringsnøjagtighed B)C)
- Laserlinjer ±0,5 mm/m
- Laserpunkter ±1,0 mm/m
Selvnivelleringsområde ±4°
Nivelleringstid < 4 s

Bosch Power Tools 1609 92A 9HT| (22.05.2024)

64 | Dansk

Krydslinjelaser UniversalLevel 2

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Alle anvisingene må leses og følges for at moleverktøyet skal kunne brukes uten fare og på en sikker mæte. Hvis moleverktøyet ikke brukes i samsvar med de foreliggende anvisingene, kan de integrerte beskyttelsesinnretningene bli skadet. Varselskilt på moleverktøyet må alltid vare synlige og lesbare. OPPBEVAR

DISSE ANVISINGENE PÄ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MALEVERKTØYET SKAL BRUKES AV ANDRE.

Forsiktig! Ved bruk av andre betjenings- eller justeringsinnretninger enn de som er oppgitt her, uller andre prosedyrer, kan det oppsta farlig strålingseksponering.
Måleverktøyet leveres med et laser-varselskilt (markert på bildet av mæleverktøyet på illustrasjonssiden).
Hvis teksten på laser-adverselsskiltet ikke er på ditt språk, på du lime en etikett på ditt språk over dette skiltet før du tarprodukter i bruk.

Rett aldri lasersträlen mot personer eller dyr, og se/DDke selv rettinn i den direkte eller reflekterte lasersträlen. Det kan fere til blending, uhell og øyeskader.

Ved øyekontakt med laserstralen møyet lukkes bevisst og hodet straks beveges bort fra stralen.
Det mä ikke gjores endringer på laserutstyret.
Bruk/DDeLASIKTeBrillene (tilbehor) som beskyttelsesbriller. Laserbrillene gjor det lettere a se laserstralen, men de beskytter ici mot laserstraling.
▶ Bruk ikke lasersiktebrillene (tilbehør) som solbriller eller i veitrafikk.
Laserbrillene gir ingen fullstendig UV-beskyttelse og svekker fargeoppfattelsen.
Reparasjon av maleverktoyet mA kun utfores av kualifisert fagpersonale og kun med originale resedeler. P den maten opprettholdes sikkerheten til maleverktoyet.
Ikke la barn bruke lasermaleren uten tilsyn. De kan uforvarende blende seg selv erler andre.

Ikke arbeid med maleverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brenbare vasker, gass erler stov. I maleverktoyet kan det oppsta gnister som kan antenna stov erler damp.

Magneten mä ikke komme i nærheten av implantater aller annet medisinsk utstyr som for eksempel pacemakere aller insulinpumper. Magneten genererer et felt som kan påvirke funksjonen til implantater aller medisinsk utstyr.

Måleverktøyet帽子 holds unna magnetiske datalagringsmedier og magnetfølsomt utstyr. Virkningen til magnetene kan fore til permanente tap av data.

Produktbeskrivelse og ytelsesspesifikasjoner

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskiftsmessig bruk

Måleverktøyet er beregnet for måling og kontroll av vannrette og vertikale linjer som loddepunktter.

Måleverktøyet er egnet for innendørs bruk.
Detteprodukter et laserprodukt forforbrukere i samsvar med EN 50689.

Illustrertekomponenter

Nummereringen av de illustrerte komponentene refererer til bildet av moleverktoyet på illustrasjonssiden.

(1) Laserapning
(2) Knapp for helningsfunksjön
(3) Statusindikator
(4) Knapp for laserdriftsmodus "Mode"
(5) Pa-/av-bryter
(6) Stativfeste 1 / 4
(7) Lås for batterideksel
(8) Batterideksenel
(9) Laservarselskilt
(10) Serienummer

78|Norsk

(11) Stativ^a)

a) Dette tilbehoret horer畸形 med til standardleveransen.

Tekniske data

Krysslinjelaser UniversalLevel 2
Artikkelnummer	3 603 F63 F..
Rekkevidde opptil ca. A)	12 m
Laserlinjens øpningsvinkel 100°
Nivelleringsnøyaktigabet B/C)
- Laserlinjer ± 0,5 mm/m
- Laserpunkter ± 1,0 mm/m
Selvnivelleringsområde ±4°
Nivelleringsid < 4 s
Driftstemperatur -5 °C ... +40 °C
Lagringstemperatur -20 °C ... +70 °C
Maks. brukshøyde over referansehøyde 2000 m
Relativ luftfuktigkeit maks. 90 %
Forurensningsgrad i henhold til IEC 61010-1 2	D)
Laserklasse 2
Laserlinjer
- Lasertype < 8 mW, 630-640 nm
- C68
- Divergens 12 mrad (360-graders vinkel)
Laserpunkter
- Lasertype < 1 mW, 650-660 nm
- C61
- Divergens < 1,5 mrad (360-graders	vinkel)
Stativfeste	1/4"
Strømforsyning
- Batterier (alkali-mangan)	2 × 1,5 VLR6 (AA)

Mäl (lengde × bredde × høyde) 122 × 62 × 104 mm

A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).
B) Ved 20-25°C
C) De angitte verdiene forutsetter vanlige til gunstige omgivelsessforhold (f.eks. ingen vibrasjon, ingen take, ingen royk, ikke direkte sollys). Etter store temperatursvingninger kan det oppsta avvik ved noyaktigeheten.
D) Det oppstär bare化进程 smuss, men det forventes na og da forbigående leedeevne forarsaket av kondens.
E) Vekt uten engangsbattery / oppladbare batterier

Måleverktøyet identifiseres ved hjelp av serienummeret (10) på typeskiltet.

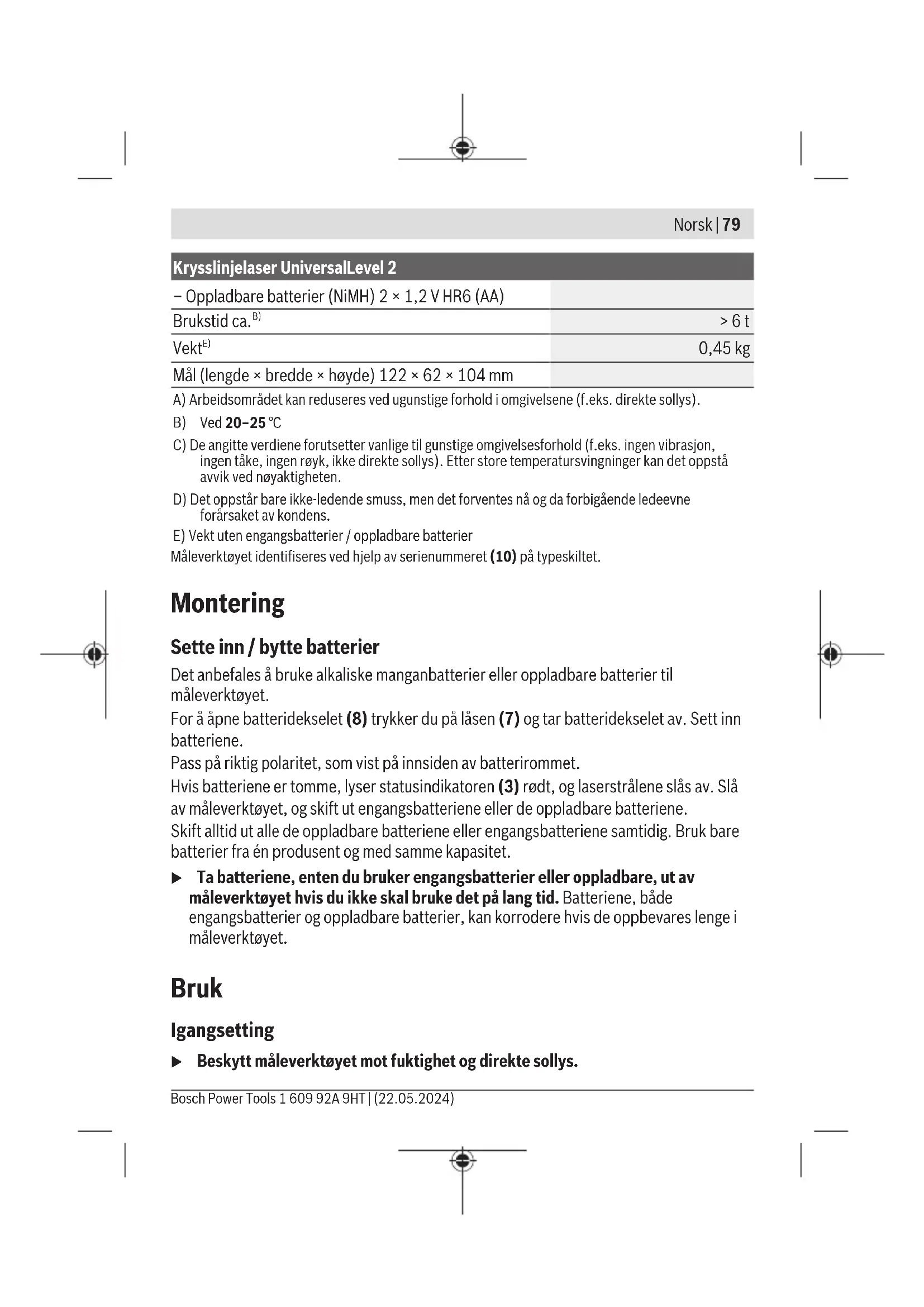

Montering

Sette inn / bytte batterier

Det anbefales Å bruke alkaliske manganbatterier eller oppladbare batterier til maleverktøyet.

For Å apne batteridekselet (8) trykker du på låsen (7) og tar batteridekselet av. Sett inn batteriene.

Pass på riktig polaritet, som vist på innsiden av batterirommet.

Hvis batteriene er tome, lyser statusindikatoren (3) rodt, og laserstrålene slås av. Slå av måleverktøyet, og skift ut engangs Batteriene eller de oppladbare batteriene.

Shift alltid ut alle de oppladbare batteriene aller engangsbatterye samtidig. Bruk bare batterier fra en produsent og med samme kapasitet.

Ta batteriene, enten du bruker engangsbattery erer oppladbare, ut av maleverktoyet hvis du ikke skal bruke det på lang tid. Batteriene, bade

engangsbatteryer og oppladbare batterier, kan korrodere hvis de oppbevares lenge i maleverktoyet.

Bruk

Igangsetting

Beskytt mäleverktøyet mot fuktighet og direkte sollys.

80|Norsk

Måleverktøyet pågressive utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel pågressive lengge i bilen. Ved store temperatursvingninger brör måleverktøyet tempereres För det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan måleverktøyets presisjon svekkes.
Pass på@maleverktøyet ikke utsettes for harde slag eller fall. Skader på maleverktøyet kan redusere nøyaktigheten. Etter et kraftig støt eller fall违法犯罪 kontrollere laserlinjen vedå sammenlige den med en kjent vannrett eller loddrett referanselinje..
Sla av maleverktoyet nar du transporterer det. Nar det slas av, lases pendelenheten. Denne kan skades ved kraftige bevegelser.

Slapa/av

For a sla pa maleverktoyet skyver du pa-/av-bryteren (5) til posisjonen ON. Maleverktoyet sender laserlinjer ut av den fremre laserapningen (1) umiddelbart etter at det er slatt pa.
Rett aldri laserstrålen mot personer eller dyr, og se/DDke selvinn i laserstrålen, heller/DDke fra større avstand.

For Å slå av måleverktøyet skyver du av/på-bryteren (5) til stillingen OFF. När verktøyet slås av, lases pendelenheten.

Etter at det er slatt pa, er maleverktoyet i korslinjedrift med automatisk nivelling.

For Å skifte driftsmodus trykker du gjentatte ganger på knappen for laserdriftsmodus (4) helt til laserstrålene vises med ønsket driftsmodus.

Alle driftsmodusene er mulige bade med automatisk nivellering og med helningsfunksjon.

Automatisk nivellering

Bruke automatisk nivelling (se bilde A og C)

Statusindikatoren (3) skal不解 lyse under arbeid med automatisk nivellering. Slø eventuelt på automatisk nivellering igjen ved Å trykke på knappen for helningsfunksjon (2), sik at statusindikatoren slukker.

Sett måleverktøyet på et vannrett, fast underlag eller fest det det på stativet (11).

Automatisk nivelling utligner ujevneter innenfor selvnishleringsområdet på ±4° automatisk. Nivelligeren er avsluttet'nar laserlinjene ikke longer beveger seg.

Hvis automatisk nivellering ikke er mulig, for eksempel fordi flaten måleverktøyet stared på, avviker mer enn 4^ fra vannrett stilling, begyinner laserstrålene Å blinke.

Du ma da sette mäleverktøyet horisontalt og vente til selvivelleringen utføres. När mäleverktøyet befindner seg innenfor selvivelleringsområdet på ±4° lyser laserstrålene kontinuereglig.

Utenfor selv NVelleringsområdet på ±4° er det ikke mulig Å arbeide med automatisk NVellering, ettersom verken NVelleringsnøyaktigheten eller rett vinkel mellom laserstrålene er garantert.

Ved vibrasjoner erler endring av plasseringen under drift blir maleverktoyet automatisk nivellert igjen. For a unnga feil som folge av at maleverktoyet er forskjovet, ma du kontrollere den vannrette erler loddrette laserlinjens plassering i forhold til referansepunkteter etter en ny nivellering.

Arbeide med helningsfunksjonen (se bilde B)

For Å arbeide med helningsfunksjon trykker du på knappen for helningsfunksjon (2). I helningsfunksjonen lyser statusindikatoren (3) grønt.

Under arbeid med helningsfunksjon er den automatiske nivelleringen slätt av. Du kan holde måleverktøyet fritt i händen eller sette det på et skrått underlag. Laserstrålene blin ikke nivellert lenger og gär ikke lenger ødvendigvis loddrett i forhold til hverandre.

Arbeidshenvisninger

Bruke stativet (tilbehør)

Et stativ gir et stabilt majeunderlag som kan justeres i hoyden. Sett majeverktoyet med 1 / 4^n -stativfestet (6) pa gjengene til stativet (11) erer et vanlig fotostativ. Skru fast majeverktoyet med stativets festeskrue.

Grovjuster stativet for du slar pa maleverktoyet.

82 | Norsk

Service og vedlikehold

Vedlikehold og rengjøring

Sorg for at maleverktoyet alltid er rent.

Tørk bort skitt med en myk, faktig klut. Bruk ikke rengjørings- eller løsemidler.

Rengjør spesielt flatene på utløpsåpningen til laseren regelmessig. Vær oppmerksom på lo.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold avproduktet ditt og reservationelene. Du finner øgså sprengskisser og informasjon om reservationeler på

www.bosch-pt.com

Måleverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Måleverktøy og oppladbare batterier / engangsbattery pågressive kastes som vanlig husholdningsavfall!

Bare for land i EU:

Ifolge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomfaringen av dette i nasjonalt lovverk ma maleverktoy som ikke longer kan

brukes, og ifolge det europeiske direktivet 2006/66/EC må defekte ellerBrukte oppladbare batterier / engangsbattery, sortereres og gjenvinnes på en miljøvennlig mæte. Ikke-forskriftsmessig handtering av elektrisk og elektronisk avfall kan före til miljø- og helsinkier på grunn av eventuelle farlige stoffer.
