NÁVOD NA OBSLUHU UniversalLevel 2 BOSCH
Postavte měřić prístroj na pevný vodorovné podklad nebo ho upevněte na stativ (11).
Měřić prístroj neponořujte do vody nebo jinych kapalin.

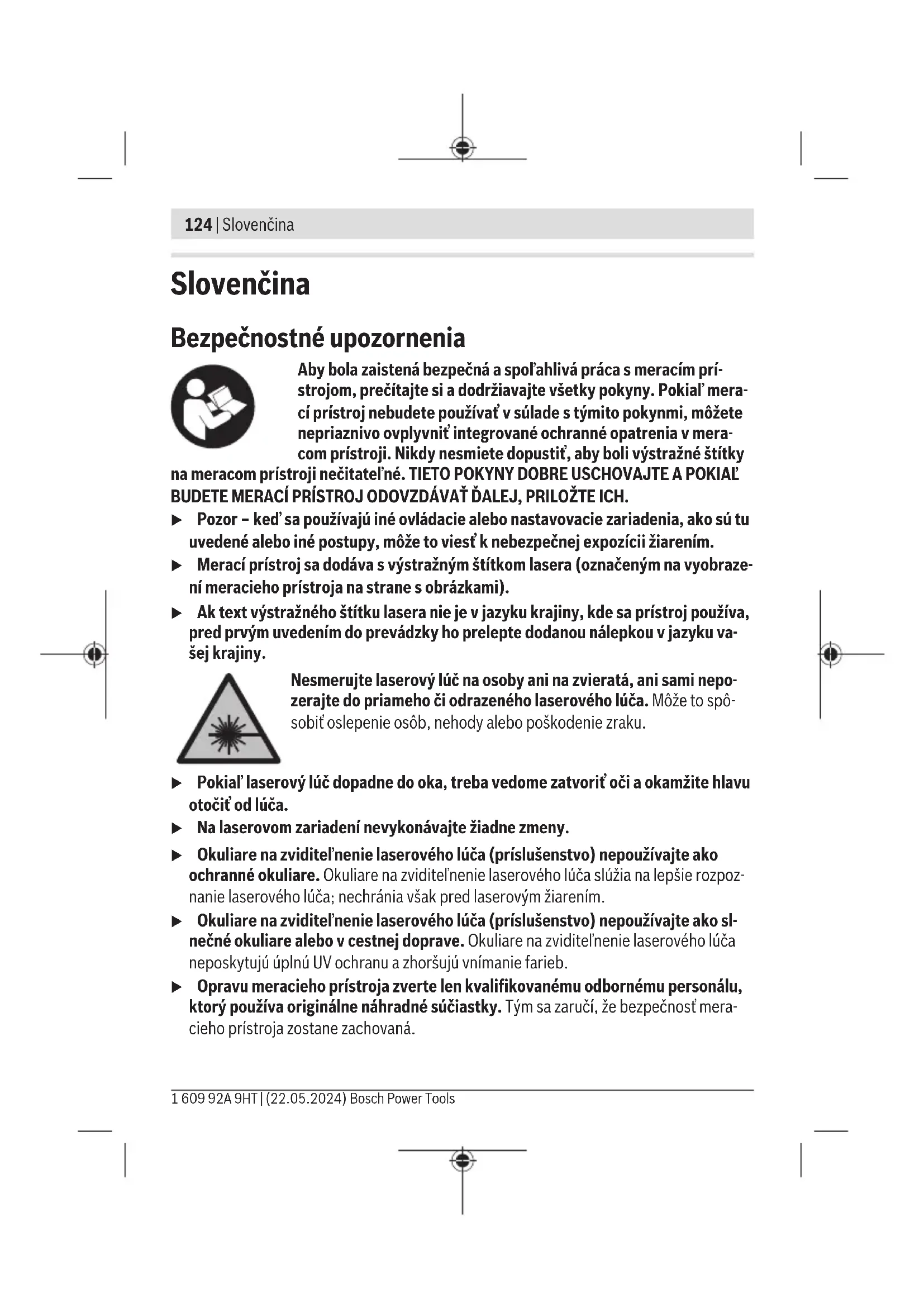

Bezpečnostné upozornenia
Aby bola zaistená bezpećná a spo'ahliva práca s meracím prisrojom, precitajte si a dodržiavaje vsetkyPokyny. Pokial'meračí prisroj nebudete použivat' v sulade stymito tokynmi, možete nepriaznivo ovplyvni't integrované ochranné opatrenia v mera-com prisroji. Nikdy nesmiete dopustit', aby boli vystražné štitky
na meracom prístroji necitatel'né. TIETO POKNY DOBRE USCHOVAJTE A POKIAL BUDETE MERACI PRISTROJ ODOVZDAVAT DALEJ, PRILOZTE ICH.
▶ Pozor - ked' sa použivaju iné ovladacie alebo nastavovacie zariadenia, ako su tu uvedené alebo iné postupy, moze to viest'k nebezpečnej expostricti ziarenim.
Meraci pristroj sa dodava s vystrznym stitkom lasera (označeným na vyobrazení meracieho pristroja na strane s obrázkami).
Ak text vystrazného stitku lasera nie je v jazyku krajiny, kde sa pristroj použiva, pred prvym uvedenim do prevadzky ho prelepte dodanou nalepkou v jazyku va-sej krajiny.
Nesmerujte laserovy luc na osoby ani na zvierata, ani sami nepo-zerajte do priameho ci odrazeneho laseroveho luca. Moze to sposobit oslepenie osb, nebody alebo poskodenie zraku.
Pokial' laserovy luc dopadne do oka, treba vedome zatvorit oci a okamzite hlavu otocit od luce.
Na laserovom zariadeni nevykonávajte ziadne zmeny.
- Okuliare na zviditel'nenie laserového luča (príslušenstvo) nepoužívajte ako ochrannes okuliare. Okuliare na zviditel'nenie laserového luča slúžia na lepsie Rozpoznanie laserového luča; nechránia však pred laserovým ziarením.
- Okuliare na zviditel'nenie laserového luča (príslušenstvo) nepoužívajte ako silnečné okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laserového luča neposkytujú uplnú UV ochranu a zhorsujuvnimanie farieb.
Opravu meracieho pristroja zverte len kvalifikovanému odbornému personálu, ktorý použiva originálne nahradné suciastky. Tým sa zaruci, ze bezpečnost meraceho pristroja zestane zachovaná.
Nedovl'te detom pouzivat' laserovy meraci pristroj bez dozoru. Mohli by neumyselne sposobit oslepenie inych osob alebo seba samych.
S meracim pristrojom nepracujte v prostredi s nebezpečenstvom vybuchu, v ktorom sa nachadzajú hor'avé kvapaliny, plny alebo prach. V tomto meracom pristroji sa možu vytvárat iskry, ktoré by mohli uvedeny prach alebo vypary zapálit.
Magnet nedávajte do blízkosti implantátov alebo iních medicínskych zariadieni, akou napr. kardiostimulatory alebo inzulinové pumpy. Magnet vytvára magnetické pole, ktoré moze nepriaznivo ovplyvit funkciu implantátov alebo medicínskych zariadieni.
Meraci przystroi nedavajte do blízkosti magnetickych datovych nosicov a magneticky citlivych zariadeni. Nasledkom učinku magnetov by mohlo dójst k nenárvatnej strate uloženych udajov.
Používanie v súlade určením
Meraci pristroj je urceny na urcovanie a kontrolu vodorovnych a zvislych ciar, aka aj kolmic.
Tento meraci pristroj je vchodný na použivanie vo vnútornych priestoroch (v miestno-tiach).
Tento vyrobok je spotrebny laserovy vyrobok v sulade s normou EN 50689.
Vyobraznékomponenty
Cislovanie jegnotlivych komponentov sa vztahuje na vyobrazenie meracieho pristroja na grafickej strane tohto Navodu na použivanie.
(1)Vystupny otvor laserového luca
(2) Tlačidlo funkcie sklonu
(3) Stavová indikácia
(4) Tlačidlo prevádkového režimu lasera „Mode“
(5) Tlačidlo zapnutia/vypnutia
(6) Uchytenie stativu 1/4"
(7) Aretácia veka priehradky na bátérié
(8)Veko priehradky na baterie
126 | Slovencina
(9) Vystrażny stítok lasera
(10) Sériové cislo
(11) Statíva)
a) Toto prisluensstvo nepatri do standardného rozsahu dodávyk.
Technické udaje
| Križový laser UniversalLevel 2 | |
| Vecné Čísló | 3 603 F63 F.. |
| Pracovná oblast do ccaA) | 12 m |
| Uhol Rozovretia laserovej linie 100° | |
| Presnost nivalécieB)C) | |
| - Laserové linie ±0,5 mm/m | |
| - Laserové body ±1,0 mm/m | |
| Rozsah samonivalécie ±4° | |
| Čas nivalécie < 4 s | |
| Prevádková teplota -5 °C ... +40 °C | |
| Skladovacia teplota -20 °C ... +70 °C | |
| Max. výška použitia nad referenčnou výškou 2 000 m | |
| Max. relativna vlhkest vzduchu 90 % | |
| Stupeř znečistenia podl'á IEC 61010-1 2 | D) |
| Trieda lasera 2 | |
| Laserové linie | |
| - Typ lasera < 8 mW, 630-640 nm | |
| - C68 | |
| - Divergencia 12 mrad (pln'y uhol) | |
| Laserové body | |
| - Typ lasera < 1 mW, 650-660 nm | |
| - C61 | |
| - Divergencia < 1,5 mrad (pln'y uhol) | |
| Uchytenie statívu | 1/4" |
| Napájanie elektrickým prúdom | |
Krizovy laser UniversalLevel 2
Na Jednoznacnú identifikáciu vásho meracieho prístroja slúži seriove cislo (10) uvedené na typovom stitku.
Montáž
Vkladanie/vymena batérii
Pri prevadzke tohto meracieho pristroja odporucame pouzivanie alkalicko-manganovych bateri alebo akumulatorovych clankov.
Na otvorenie veka priehradky na batarie (8) stlacte aretacny mechanizmus (7) a odoberte veko priehradky na batarie. Vlozte batarie, resp. akumulatory.
Davajte pritom pozor na správnu polaritu podla vyobrazenia na vnútornej strane priehradky na baterie.
Ak su bátrie alebo akumúlátory vybité, svieti stavová indikácia (3) nacerveno a laserové luce sa vypnú. Meraci pristroj vypnite a vymente bátrie alebo akumúlátory.
Vymiejte vzydty vsetky baterie, resp. vsetky akumulatorovc clanky sucasne. Pri Jednej vymene pouzivaje len baterie jegneho vyrobcu a vzydty také, ktore maju rovnaku kapacitu.
Ak meraci pristroj dlhsi cas nepouzivate, vyberte z neho baterie, prip. akumulatory. Baterie a akumulatory mozu pri dlhsm skladovani v meracom pristoji skorodovat.
128 | Slovencina
Prevádzka
Uvedenie do prevádzky
Meraci pristroj chrante pred vlhkom a pred priamym slnechnym ziarenim.
Meraci pristroj nevystavujte extremnym teplotam alebo teplotnym vykyvom.
Nenechávajte ho napriklad dlhí šas ležat v automobile. V pripevacśich teplotnych vykyvov nechajte meraci pristroj pred uvedenim do prevadzky zahriat. Pri extrémnych teplotach alebo v pripekolisania teplot moze byt negativne ovplyvná presnost meracieho pristroja.
Zabrante silnym nárazom alebo pádom meracieho pristroja. Pri poskodeniach meracieho pristroja moze dojst k ovplyvneniu jeho presnosti. Pre kontrolu po silnom náraze alebo páde porovnajte laserové linie so známou vodorovnou alebo zvislou referenčnou liniou.
Ked'meraci pristroj prepravujete, vypnite ho. Pri vypnuti sa vykyvna Jednotka za blokuje, inak by sa mohla pri prudsom pohybe poškodit.
Zapnutie/vypnutie
Na zapnutie meracieho prístroja posuǐte tlacidlo zapnutia/vypnutia (5) do polohy ON. Meraci prístroj okamžite po zapnutí vysiela z predného vystupného otvoru (1) laserové Nie.
Nesmerujte laserovy lucn na osoby ani na zvierata, ani sa sami nepozerajte do laseroveho luce, dokonca ani zvacsej vzdialenosti.
Meraci przystroi vypnete tak, ze posuniete vypinač (5) do polohy OFF. Pri vypnutí sa vykyvná Jednotka zablokuje.
Zapnuty meraci pristroj nenechavajte bez dozoru a po pouziti ho vzdhy vypnite. Laserovy lucb by mohol oslepit ine osoby.
Druhy prevádzky
Tento meraci pristroj umožnjupe použivat viacero druhov prevadzky, medzi ktorymi moze-te kedykol'vek prepinat:
- Režim krížovych linii (pozri obrázok A-B): vytvára{jednu vodorovnú a{jednu zvislú laserovú liniu.
- Prevádzka s krížovymi liniami a olovnicovém bodom (pozri obrázok C): vytvára jestnu vodorovnú a jestnu zvislú laserovú liniu a tiež po jestnom olovnicovom bode nahor a nadol.
- Prevádzka s olovnicovým bodom vytvárpo{jednom olovnicovom bode nahor a nadol.
Po zapnuti sa meraci pristroj nachadza v krizovom liniovom rezime s nivelacnou automatikou.
Nivelačná automatika
Práce s nivalačnou automatikou (pozri obrázok A a C)
Pri práci s nivalacnou automatikou nesmie stavová indikácia (3) sviet. V pripadé po-treby stlačenim tlacidla funkcie sklonu (2) opat zapnite nivalacnu automatiku, takze stavová indikácia zhasne.
Meraci pristroj postavte na vodorovny, pevn'y podklad alebo ho upevnite na stativ (11).
Nivelacna automatika automatickny vyrovnosti v ramci samonivelacného rozsahu ± 4^ . Nivelácia je ukončena, ked'sa uz laserové linie nepohybuju.
Ak nie je można automatická nivelácia, napr. plocha na postavenie meracieho prístroja ma odchylku od horizontaly viac ak o 4^ , laserové luce zaćnu blikat.
V takomto pripade postavte meraci pristroj vodorovne a pockajte na samonivelaciu.
Hned'ako sa meraci pristroj nachadza v ramci samonivelačného rozsahu ± 4^ , laserové luce svietia neprerusovane.
Mimo samonivalacného rozsahu ± 4^ nie je práca s nivalacnou automatikou mozná, pretoze inak nie je zarucéná presnost nivalacie laserovych lucov ani pravy uhol medzi laserovymi lucmi.
Pri otrasoch a zmenach polohy poças prevadzky sa meraci pristroj znova vyniveluje. Po novej nivelacii skontrolujte polohu vodorovnej, przy. zvislej laserovej linie so zretelom na referencné body, aby sa zarbanilo chybám presunutím meracieho pristroja.
Práca s funkciou sklonu (pozri obrázok B)
Pre pracu s funkciou sklonu stlacte tlacidlo fungkcie sklonu (2). Pri funkcii sklonu svieti stavová indikácia (3) nazeleno.
Pri práci s funkciou sklonu je nivelačná automatika vypnutá. Meraci prístroj možete držat volné v ruke alebo postavit na podklad so sklonom. Laserové luce sa uz neniveluju a uz nemusia navzajom prebiehat' v pravom uhle.
PracovnéPokyny
Na oznacovanie pouzite vždy len stred laserového bodu, resp. laserovej ciary.
Vel'kost' laseroveho bodu, resp. sirka laserovej ciary sa meni podla vzdialenosti.
130 | Slovencina
Práca so statívom (prísluěnsstvo)
Statív poskytuje stabilné a výskovo nastavitelnú meraciu podložku. Nasad'te meraci prístroj so 1/4" upinaním statívu (6) na závit statívu (11) alebo bezné fotostatívu. Prískrutkujte meraci prístroj skrutkou na presné nastavenie statívu.
Este predtym, aka zapnete meraci pristroj, stativ zhruba vyrovnajte.
Udržba a servis
Udržba a Čistenie
Udrziavajte svoj meraci pristroj vždy v Čistote.
Neponárajte meraci prístroj do vody ani do in'ych kvapalin.
Znečistenia utrite vlhkou mäkkou handrickou. Nepoužívajte Žiadne Čistace prostriedky Či rozpústadlá.
Servisné stredisko Vám opovie na otázky týkajúce sa opravya a udžby Vášho produktu ako aj nahradních dielov. Rozkladove vykresy a informácie o nahradních dieloch najdete tiež na: www.bosch-pt.com
Pri nesprávnéj likvidácii možu mat staré elektrické a elektronické zariadenia kvôli przytomnosti nebezpečnych látok škodlivý vplyv naŽivotné prostredie a l'dské zdravie.
