ПОСІБНИК КОРИСТУВАЧА UniversalLevel 2 BOSCH

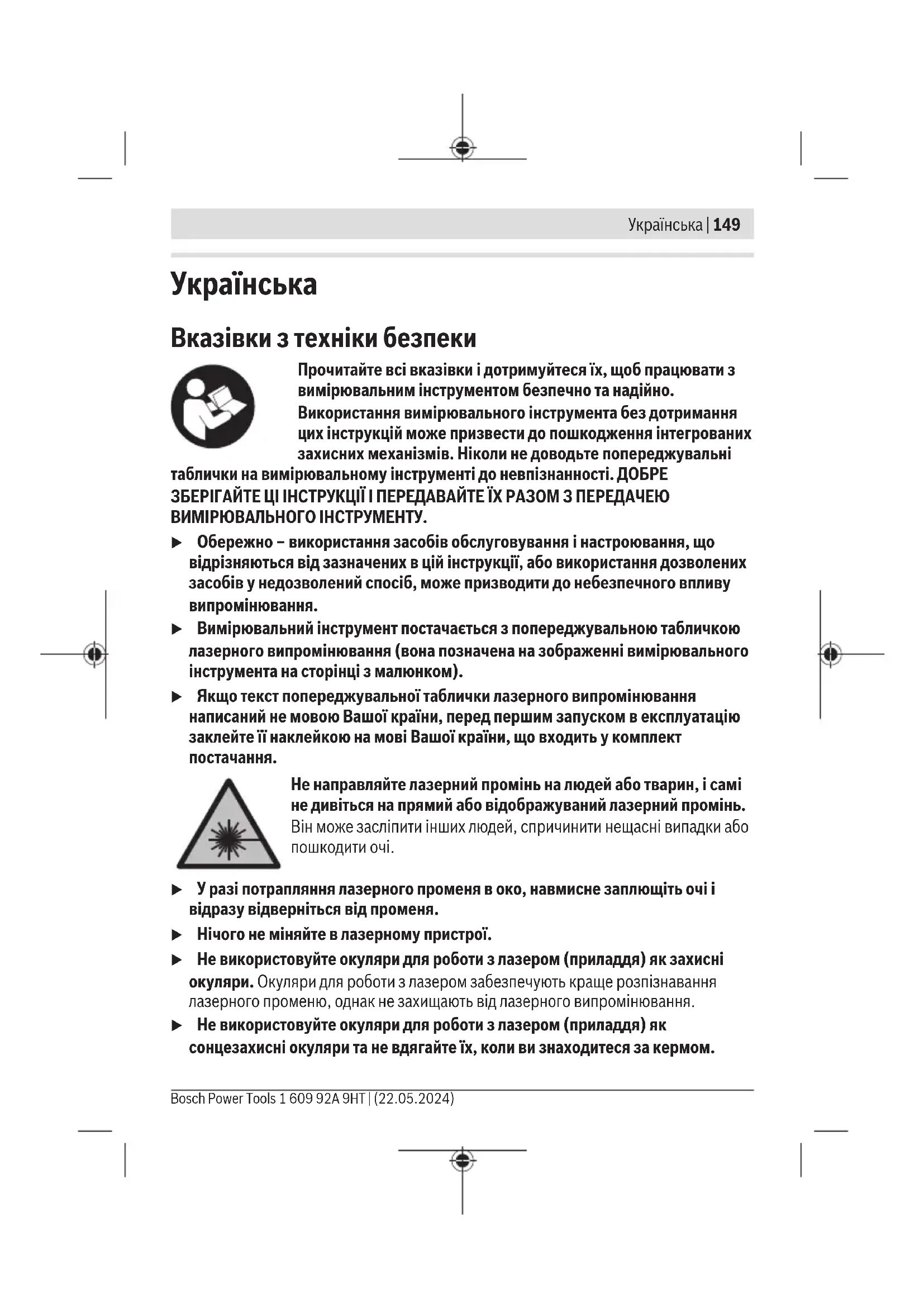

Вказівки з техніки безпеки Прочитайте всі вказівки і дотримуйтеся їх, щоб працювати з вимірювальним інструментом безпечно та надійно. Використання вимірювального інструмента без дотримання цих інструкцій може призвести до пошкодження інтегрованих захисних механізмів. Ніколи не доводьте попереджувальні таблички на вимірювальному інструменті до невпізнанності. ДОБРЕ ЗБЕРІГАЙТЕ ЦІ ІНСТРУКЦІЇ І ПЕРЕДАВАЙТЕ ЇХ РАЗОМ З ПЕРЕДАЧЕЮ ВИМІРЮВАЛЬНОГО ІНСТРУМЕНТУ. u Обережно – використання засобів обслуговування і настроювання, що відрізняються від зазначених в цій інструкції, або використання дозволених засобів у недозволений спосіб, може призводити до небезпечного впливу випромінювання. u Вимірювальний інструмент постачається з попереджувальною табличкою лазерного випромінювання (вона позначена на зображенні вимірювального інструмента на сторінці з малюнком). u Якщо текст попереджувальної таблички лазерного випромінювання написаний не мовою Вашої країни, перед першим запуском в експлуатацію заклейте її наклейкою на мові Вашої країни, що входить у комплект постачання. Не направляйте лазерний промінь на людей або тварин, і самі не дивіться на прямий або відображуваний лазерний промінь. Він може засліпити інших людей, спричинити нещасні випадки або пошкодити очі. u У разі потрапляння лазерного променя в око, навмисне заплющіть очі і відразу відверніться від променя. u Нічого не міняйте в лазерному пристрої. u Не використовуйте окуляри для роботи з лазером (приладдя) як захисні окуляри. Окуляри для роботи з лазером забезпечують краще розпізнавання лазерного променю, однак не захищають від лазерного випромінювання. u Не використовуйте окуляри для роботи з лазером (приладдя) як сонцезахисні окуляри та не вдягайте їх, коли ви знаходитеся за кермом. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)150 | Українська Окуляри для роботи з лазером не забезпечують повний захист від УФ променів та погіршують розпізнавання кольорів. u Віддавайте вимірювальний інструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Тільки за таких умов Ваш вимірювальний прилад і надалі буде залишатися безпечним. u Не дозволяйте дітям використовувати лазерний вимірювальний інструмент без нагляду. Діти можуть ненавмисне засліпити себе чи інших людей. u Не працюйте з вимірювальним інструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. У вимірювальному приладі можуть утворюватися іскри, від яких може займатися пил або пари. Не встановлюйте магніт поблизу імплантантів і інших медичних апаратів, напр., кардіостимуляторів і інсулінових помп. Магніт створює поле, що може негативно впливати на функціональну здатність імплантантів і інсулінових помп. u Тримайте вимірювальний інструмент на відстані від магнітних носіїв даних і чутливих до магнітних полів приладів. Вплив магнітів може призвести до необоротної втрати даних. Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Вимірювальний прилад призначений для визначення і перевірки горизонтальних і вертикальних ліній і точок виска. Вимірювальний прилад призначений для використання всередині приміщень. Це споживчий лазерний виріб відповідно до стандарту EN50689. Зображені компоненти Нумерація зображених компонентів посилається на зображення вимірювального приладу на сторінці з малюнком. (1) Вихідний отвір для лазерного променю (2) Кнопка функції нахилу (3) Індикатор стану (4) Кнопка режиму роботи лазера «Mode» («Режим») 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsУкраїнська | 151 (5)

(6) Гніздо під штатив 1/4" (7) Фіксатор кришки секції для акумуляторних батарейок (8) Кришка секції для батарейок (9) Попереджувальна табличка для роботи з лазером (10) Серійний номер (11)

Це приладдя не входить до стандартного комплекту постачання. Технічні дані Перехресний лазер UniversalLevel 2 Товарний номер 3603F63F.. Робочий діапазон прибл. до

12м Кут отвору лазерної лінії 100° Точність нівелювання B)C) – Лазерні лінії ±0,5мм/м – Лазерні точки ±1,0мм/м Діапазон автоматичного нівелювання ±4° Тривалість нівелювання <4с Робоча температура –5°C… +40°C Температура зберігання –20°C…+70°C Макс. висота використання над реперною висотою 2000м Відносна вологість повітря макс. 90% Ступінь забрудненості відповідно до IEC61010-1 2

Клас лазера 2 Лазерні лінії – Тип лазера <8мВт, 630−640нм – C₆ 8 – Розходження 12мрад (повний кут) Лазерні точки – Тип лазера <1мВт, 650−660нм Bosch Power Tools 1 609 92A 9HT | (22.05.2024)152 | Українська Перехресний лазер UniversalLevel 2 – C₆ 1 – Розходження <1,5мрад (повний кут) Гніздо під штатив 1/4"

– Акумуляторні батарейки (лужно-марганцеві) 2×1,5ВLR6(AA) – Акумулятори (нікель-металогідридні) 2×1,2ВHR6(AA) Робочий ресурс прибл.

0,45кг Розміри(Довжина×Ширина×Висота) 122×62×104мм A) Робочий діапазон може зменшуватися внаслідок несприятливих умов (напр., прямі сонячні

при 20–25°C C) Для вказаних значень умови навколишнього середовища повинні бути у діапазоні від нормальних до сприятливих (напр., відсутність вібрації, відсутність туману, відсутність диму, відсутність прямих сонячних променів). Після сильних перепадів температури можливе відхилення у точності. D) Зазвичай присутнє лише непровідне забруднення. Проте, як правило, виникає тимчасова провідність через конденсацію. E) Вага без батарейок / акумуляторів Однозначна ідентифікація вимірювального інструмента можлива за допомогою серійного номера (10) на заводській табличці.

Вставлення/заміна батарейок У вимірювальному приладі рекомендується використовувати лужно-марганцеві батарейки або акумуляторні батареї. Щоб відкрити кришку секції для батарейок(8), натисніть на фіксатор(7) і зніміть кришку секції для батарейок. Встановіть батарейки або акумуляторні батареї. При цьому звертайте увагу на правильну направленість полюсів, як це показано всередині секції для батарейок. Якщо батареї або акумулятори розряджені, індикатор стану (3) загоряється червоним кольором, а лазерні промені вимикаються. Вимкніть вимірювальний інструмент і замініть батарейки або акумулятори. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsУкраїнська | 153 Завжди міняйте одночасно всі батарейки/акумуляторні батареї. Використовуйте лише батарейки або акумуляторні батареї одного виробника і однакової ємності. u Виймайте батарейки або акумуляторні батареї з вимірювального інструмента, якщо тривалий час не будете користуватися ним. При тривалому зберіганні батарейки або акумуляторні батареї можуть кородувати у вимірювальному інструменті.

Початок роботи u Захищайте вимірювальний прилад від вологи і сонячних промeнів. u Не допускайте впливу на вимірювальний інструмент екстремальних температур або температурних перепадів. Наприклад, не залишайте його надовго в автомобілі. Якщо вимірювальний інструмент зазнав впливу великого перепаду температур, перш ніж використовувати його, дайте його температурі стабілізуватися. Екстремальні температури та температурні перепади можуть погіршувати точність вимірювального приладу. u Уникайте сильних поштовхів і падіння вимірювального інструмента. Пошкодження вимірювального інструменту можуть позначатися на його точності. Перевірте після сильного поштовху або падіння лазерну лінію за відомою горизонтальною або вертикальною реперною лінією. u Під час транспортування вимикайте вимірювальний інструмент. При вимкненні приладу маятниковий вузол блокується, щоб запобігти пошкодженню внаслідок сильних поштовхів. Увімкнення/вимкнення Щоб увімкнути вимірювальний інструмент, посуньте вимикач(5) у положення ON. Одразу після увімкнення вимірювальний інструмент випромінює з переднього вихідного отвору для лазерного променя(1) лазерні промені. u Не спрямовуйте лазерний промінь на людей і тварин і не дивіться у лазерний промінь, включаючи і з великої відстані. Щоб вимкнути вимірювальний інструмент, посуньте вимикач (5) у положення OFF. При вимкненні інструмента маятниковий вузол блокується. u Не залишайте увімкнутий вимірювальний інструмент без догляду, після закінчення роботи вимикайте вимірювальний інструмент. Інші особи можуть бути засліплені лазерним променем. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)154 | Українська Режими роботи Вимірювальний прилад має декілька режимів роботи, які можна в будь-який час перемикати: – Режим перехресних ліній (див. мал.A–B): інструмент випромінює одну горизонтальну й одну вертикальну лазерну лінію, – Режим перехресних ліній і точок відвісу (див. мал. C): будує горизонтальну і вертикальну лазерну лінію, а також одну точку відвісу вгору і одну вниз., – Режим роботи з точками нахилу: генерує одну точку відвісу вгору та одну вниз. Після вмикання вимірювальний інструмент знаходиться в режимі роботи з перехресними лініями з автоматичним самонівелюванням. Щоб змінити режим, натисніть на кнопку режиму роботи лазера(4), поки лазерні промені не випромінюватимуться в потрібному режимі роботи. Усі режими роботи можливі як з автоматичним нівелюванням, так і з функцією

Автоматичне нівелювання Роботи у режимі автоматичного нівелювання (див.мал.A та C) У разі робіт у режимі автоматичного нівелювання індикатор стану(3) не повинен світитись. За потреби знову увімкніть режим автоматичного нівелювання, натиснувши кнопку функції нахилу(2), щоб індикатор стану згаснув. Встановіть вимірювальний інструмент на тверду горизонтальну поверхню або закріпіть його на штативі(11). Автоматичне нівелювання автоматично вирівнює нерівності у межах діапазону самонівелювання ±4°. Нівелювання завершене, як тільки лазерні лінії припиняють

Якщо автоматичне нівелювання неможливе, напр., якщо поверхня, на якій встановлений вимірювальний інструмент, відрізняється від горизонталі більше ніж на 4°, лазерні промені починають блимати. У такому разі встановіть вимірювальний інструмент в горизонтальне положення і зачекайте, поки не буде здійснене автоматичне самонівелювання. Як тільки вимірювальний інструмент повернеться в діапазон автоматичного нівелювання ±4°, лазерні промені почнуть безперервно світитися. За межами діапазону автоматичного нівелювання ±4° працювати з автоматичним нівелюванням неможливо, оскільки не можна забезпечити точність нівелювання лазерних променів та перпендикулярність лазерних променів між собою. При струсах та змінах положення протягом експлуатації вимірювальний інструмент знову автоматично нівелюється. Після повторного нівелювання, щоб запобігти 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsУкраїнська | 155 помилкам в результаті зсування вимірювального приладу, перевірте положення горизонтальної чи вертикальної лазерної лінії відносно базових точок. Робота з функцією нахилу (див.мал.B) Для роботи з функцією нахилу натисніть кнопку функції нахилу(2). У разі роботи з функцією нахилу індикатор стану(3) світиться зеленим. Під час робіт з функцією нахилу автоматичне нівелювання вимкнене. Вимірювальний інструмент можна тримати в руці або поставити на похилу поверхню. Лазерні ромені більше не нівелюються і необов'язково проходять перпендикулярно один до одного. Вказівки щодо роботи u Для позначення завжди використовуйте середину лазерної точки або лазерної лінії. Розмір лазерної точки/лазерної лінії змінюється в залежності від

Робота зі штативом (приладдя) Штатив забезпечує стабільну підставку для вимірювання, висоту якої можна регулювати. Поставте вимірювальний інструмент гніздом під штатив 1/4" (6) на різьбу штатива (11) або звичайного фотоштатива. Зафіксуйте вимірювальний інструмент кріпильним гвинтом штатива. Грубо вирівняйте штатив, перш ніж вмикати вимірювальний прилад. Технічне обслуговування і сервіс Технічне обслуговування і очищення Завжди тримайте вимірювальний прилад в чистоті. Не занурюйте вимірювальний прилад у воду або інші рідини. Витирайте забруднення вологою м’якою ганчіркою. Не використовуйте жодних миючих засобів або розчинників. Зокрема, регулярно прочищайте поверхні коло вихідного отвору лазера і слідкуйте при цьому за тим, щоб не залишалося ворсинок. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції Bosch Power Tools 1 609 92A 9HT | (22.05.2024)156 | Українська із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses

Вимірювальні інструменти, акумулятори/батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте вимірювальні інструменти і акумуляторні батареї/батарейки в побутове сміття! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство вимірювальні інструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/EC несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsҚазақ | 157 При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин.
