NAVODILA ZA UPORABO UniversalLevel 2 BOSCH

Preberite in upostevajte vsa navodila, da zagotovite varno in zanesljivo uporabo merilne naprave. Ce merilne naprave ne uporabljate v skladu s prilozenimi navodili, lahko pride do poškodb zašcitne opreme, vgrajene v merilni napravi.

Opozorilnih nalepk na merilni napravi nikoli ne zakrivajte. TA NAVODILA VARNO SHRANITE IN JIH PRILOZITE MERILNI NAPRAVI V PRIMERU PREDAJE.

Pozor! Ce ne uporabljate tu navedenih naprav za upravljanje in nastavljanje oz. ce uporabljate drugacne postopke, lahko to povzroci nevarno izpostavljenost sevanju.
Merilni napravi je priložena opozorilna nalepka za laser (označena na strani shematskim prikazom merilne naprave).
Ce besedilo na varnostni nalepki za laser ni v vašem jeziku, ga pred prvim zagonom prelepite s prilozeno nalepko v ustreznem jeziku.

Laserskega Žarka ne usmerjaje v osebe aliŽivali in tudi samine glejte neposredno v laserskiŽarek ali njegov odsev. S tem lahkozaslepite ljudi in povzročite nesrečo ali poskodbe oci.

Ce laserski zarek usmerite v oci, jih zaprite in glavo takoj obrnite stran od zarka.
Ne spreiminjalte laserske naprave.
Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporabljate kot zašcitna očala. Ocalza opazovanje laserskega zarka so namenjena boljsemu zaznavanju laserskega zarka. Ne nudijo zašcite pred laserskimi zarki.
Ocal za opazovanje laserskega zarka (dodatna oprema) ne uporablajte kot soncna ocala v prometu. Ocalza opazovanje laserskega zarka ne omogocajo popolne UV-zascite, oben pa zmanjsujujo zaznavanje barv.
Merilno napravo lahko popravlja samo usposobljeno strokovno osebje z originalnimi nadomestnimi deli. Na ta način bo ohranjena varnost merilne naprave.
Otroci laserske merilne naprave ne smejo uporabljati brez nadzora. Pomotoma bi lahkozaslepili sebe ali druge.
Z merilno napravo ne smete delati v okolju, kjer je prisotna nevarnost eksplozije in v katerem so prisotre gorgljive tekocine, plini ali prah. V merilni napravi lahko nastanejo iskre, ki lahko vnamejo prah ali hlape.

Magneta ne priblizuje vsadkom in drugim zdravstvenim napravam, npr. srcnim spodbujevalnikom ali inzulinskim crpalkam. Magnet ustvari magnetno polje, ki lahko vpliva na delovanje vsadkov ali zdravstvenih naprav.

Merilna naprava ne sme biti v blizini magnetnih nosilcev podatkov in naprav, ki so obcutijive na delovanje magneta. Zaradi magnetnih vplivov lahko pride do nepopravljivih izgub podatkov.

Opis izdelka in storitev

Upostevajte slike na začetku navodil za uporabo.

Namenska uporaba

Merilna naprava je namenjena za dolocanje in preverjanje vodoravnih in navpicnih linij ter pozicijskih tock.

Merilno orodje je primerno za uporabo v notranjih prostorih.

Za izdelek je laserski izdelek, namenjen potrošnikom, v skladu s standardom EN 50689.

K部件 n sliki

Ostevilcenje naslikanih component se nanaša na prikaz merilne napravne strani shemami.

(1) Izstopna odprtina laserskega zarka
(2) Tipka za funkcjio nagiba
(3) Prikaz stanja
(4) Tipka, Mode" za naacin delovanja laserja
(5) Stikalo za vklop/izklop
(6) Navoj za stojalo 1/4"
(7) ZapahPokrova predala za baterije
(8) Pokrov predala za baterije
(9) Opozorilna ploščica laserja
(10) Serijska stevilka
(11) Stojaloa

a) Ta pribor ni vkljucen v standardni obseg dobave.

Tehnični podatki

Križni laser UniversalLevel 2
Kataloška številka	3 603 F63 F..
Delovno območje do pribl. A)	12 m
Izstopni kot laserske linije 100°
Natančnost niveliranja B)C)
- Laserske linije ±0,5 mm/m

Bosch Power Tools 1 609 92A 9HT| (22.05.2024)

200 | Slovenscina

Križni laser UniversalLevel 2

- Laserske tocke ±1,0 mm/m
Samonivelirno območje ±4°
Čas niveliranja < 4 s
Delovna temperatura -5 °C ... +40 °C
Temperatura skladiščenja -20 °C ... +70 °C
najv. nadmorska višina uporabe 2000 m
najv. relativna zračna vlažnost 90 %
Stopnja onesnaženiya v skladu s standardom IEC 61010-1
Razred laserja 2
Laserske linije
- Vrsta laserja < 8 mW, 630-640 nm
- C68
- Odstopanje 12 mrad (polni kot)
Laserske tocke
- Vrsta laserja < 1 mW, 650-660 nm
- C61
- Odstopanje < 1,5 mrad (polni kot)
Navoj za stojalo 1/4"
Napajanje
- Baterije (mangan-alkalne) 2 × 1,5 V LR6 (AA)
- Akumulatorske baterije (NiMH) 2 × 1,2 V HR6 (AA)
Čas delovanja pribl.
Teža
	>6 h
	0,45 kg

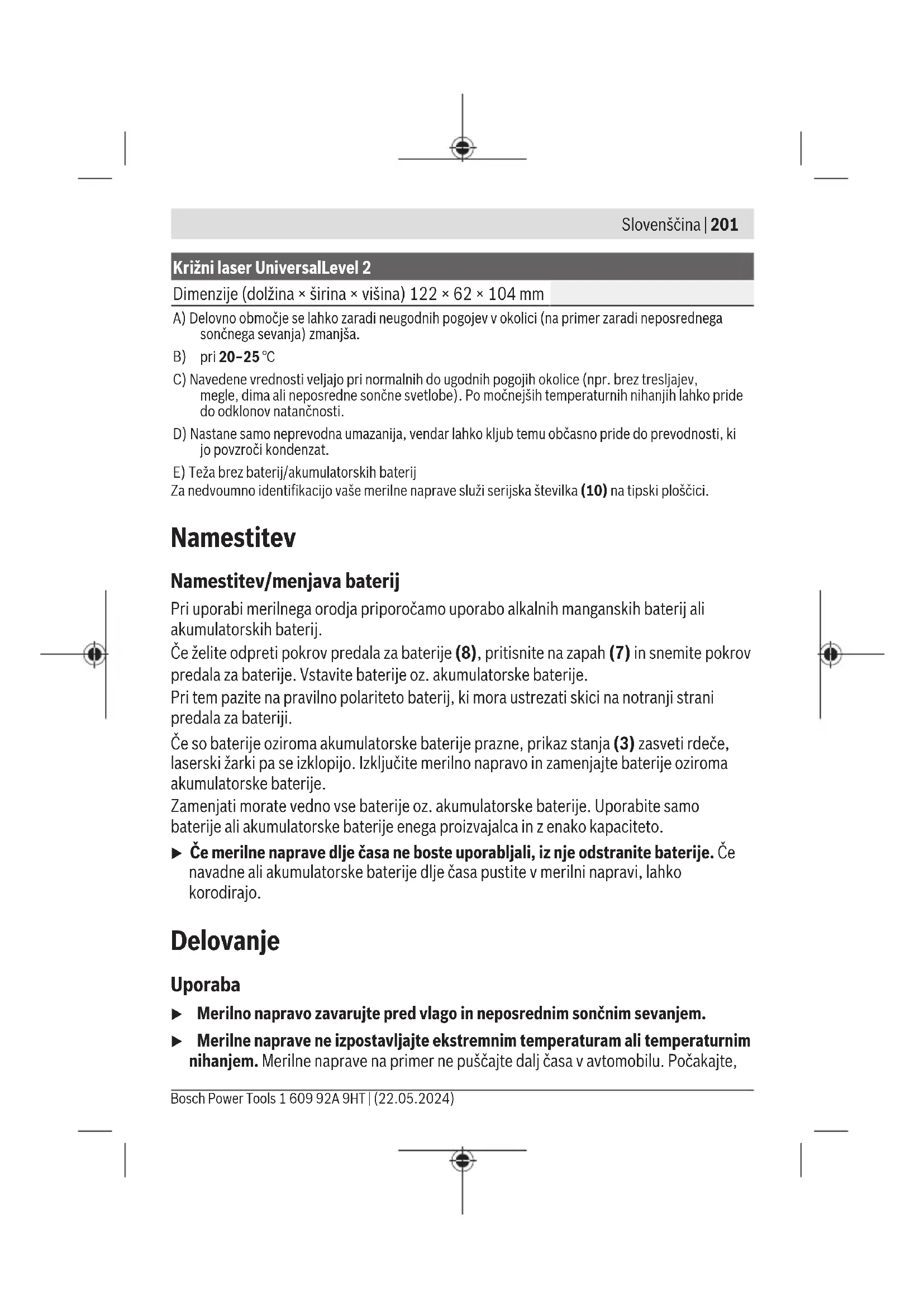

Križni laser UniversalLevel 2

Dimenzije (dolzina × sirina × visina) 122× 62× 104mm

A) Delovno obmoje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega soncega sevanja) zmanja.
B) pri 20-25°C
C) Navedene vrednosti veljao pri normalnih do ugodnih pogojih okolice (npr. brez tresljajev, megle, dima ali negosredne soncne svetlobe). Po mocenejsh temperaturnih nihanjih lahko pride do odklonov natancnosti.
D) Nastaneismo neprevodna umazanija, vendar lahko kljub temu obcasno pride do prevodnosti, ki jo povzroci kondenzat.
E) Teza brez baterij/akumulatorskih baterij

Za nedvoumno identifikaciono vase merilne naprave sluzi serijska stevilka (10) na tipski plošcici.

Namestitev

Namestitev/menjava baterij

Pri uporabi merilnega orodja priporocamo uporabo alkalinih mangansikh baterij ali akumulatorskih baterij.

Če Želite odpretiPokrov predala za baterije (8), pritisnite na zapah (7) in snemitePokrov predala za baterije. Vstavite baterije oz. akumulatorske baterije.

Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji.

Če so baterije oziroma akumulatorske baterije prazne, prikaz stanja (3) zasveti rdece, laserskižarki pa se izklopijo. Izkljucite merilno napravo in zamenjaje baterije oziroma akumulatorske baterije.

Zamenjati morate vedno vse baterije oz. akumulatorske baterije. Uporabite samo baterije ali akumulatorske baterije enega proizvajalca in z enako kapaciteto.

Če merilne naprave dlje šaca ne boste uporabljali, iz nje odstranite baterije. Če navadne ali akumulatorske baterije dlje šaca pustite v merilni napravi, lahko korodirajo.

Delovanje

Uporaba

Merilno napravo zavarujte pred vlago in neposrednim soncnim sevanjem.
Merilne naprave ne izpostavljaje ekstremnim temperaturam ali temperatumn iñanjem. Merilne naprave na primer ne pusčajte dalj ācasa v avtomobilu. Pocakajte,

202 | Slovenscina

da se temperatura merilne naprave pri vecjih temperaturnih nihanjih njprej prerlagodi, sele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjsa natanncnost delovanja merilne naprave.

Preprecite moche udarcv merilno naprvo in padce na tla. Po skodbe merilne naprave lahko vplivajo na njeno natancnost. Po mocnem udarcu ali padcu za kontrolo primerajte lasersko linijo z eno izmed znanih vodoravnih ali navpičnih referencnih linij.
Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poskodovala.

Vklop/izklop

Za vklop merilne naprave stikalo za vklop/izklop (5) potisnite v položaj ON. Merilna naprava takoj po vklopu začne projicirati laserske linije iz sprednje izstopne odprtine (1).

Laserskega zarka ne usmerjaje v osebe ali zivali in ne gleje vanj, tudi ne iz vecje razdalje.

Za izklop merilne naprave stikalo za vklop/izklop (5) potisnite v položaj OFF. Ob izklopu se nihajna enota zapahne.

Vklopljene merilne naprave nikoli ne puscajte brez nadzora. Po uporabi jo izklopite. Laserski zarek lahkozaslepi druge osebe.

Načini delovanja

Merilna naprava omogoca več načinov delovanja, med katerimi lahko kadar koli preklapljate:

• Delovanje s križnima linijama (glejte spline A - B ): projicira vodoravno in navpicno lasersko linijo,
• Delovanje s križnima linijama in točko navpicnice (glejte sliko C): projicira vodoravno in navpicno lasersko linijo ter točko navpicnice navigzgor in navzdol,
• Delovanje s točko navpicnice: projicira točko navpicnice navzgor in navzdol.

Po vklopu je merilna naprava v načinu delovanja s križnima linijama s samodejnim niveliranjem.

Način delovanja spremenite tak, da pritisnete na tipko za način delovanja laserja (4) tolikokrat, da so ustvarjeni laserskižarki vŽelenem načinu delovanja.

Vse naçine delovanja lahko izberete s samodejnim niveliranjem kot tudi funkcjjo nagiba.

Samodejno niveliranje

Delosamodejnim niveliranjem gleje sliki A in C)

Pri izvajanju dela s samodejnim niveliranjem prikaz stanja (3) ne sme svetiti. Po potrebi s pritiskom tipke za funkcijo nagiba (2)znova vklopite samodejno niveliranje, tak da prikaz stanja ugasne.

Postavite merilno orodje na vodoravno, trdno podlogo ali ga pritrdite na stojalo (11).

Samodejno niveliranje samostojno izravna neravnine znotraj samonivelirnega območja od ±4°. Niveliranje je zakljuceno, ko se laserske linije ne premikajo vec.

Laserski Žarki začnejo utripati, Če samodejno niveliranje ni možno, njr. ker stojna ploskev merilne naprave od vodoravnice odstopa več kot 4^ .

V tem primeru merilno napravo postavite v vodoravni položaj in počakajte na samodejno niveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserskižarki trajno svetijo.

Zunaj območja samodejnega niveliranja ±4° delo s samodejnim niveliranjem ni mogoće, sj ni mogoce zagotoviti niti natancnosti niveliranja niti pravega kota med laserskima linijama.

V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po ponovnem niveliranju preverite položaj vodoravne oziroma navpicne laserske linije glede na referencne tocke in takopreprecite napake zaradi zamika merilne naprave.

Delosfunkcijo nagiba (glejtesliko B)

Pri delu s funkcijo nagiba je samodejno niveliranje izklopljeno. Merilno napravo lahko držite v roki ali pa jo položite na nagnjeno podlago. Laserski Žarki se ne nivelirajo vec in ne potekajo vec nujno pravokotno eden na drugega.

Navodila za delo

Za oznacitev vedno uporabite le sredino laserske tocke oz. laserske linije.

Velikost laserske tocke oz. sirina laserske linije se z razdaljo spremeni.

Delosstojalom(pribor)

Stojalo vam zagotavlja stabilno, po visini nastavljivo merilno podlago. Merilno napravo za nestavkom za stojalo 1/4" (6) namestite na navoj stojala (11) ali obicajnega stojala za fotoaparate. Merilno napravo privijte z vijakom za pritrditev na stojalo.

Pred vklopom merilne naprave morate grobo naravnati stojalo.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Merilna naprava naj bo vedno cista.

Merilne naprave nikoli ne potaplajte v vodo ali v druge tekocrine.

Umazanijo obrišite z vlažno, mehko krpo. Ne uporabljajte Čistilnih sredstev ali topil.

Še posebej redno Čistite povrsine ob izstopni odprtini laserja in pazite, da krpa ne bo pusčala vlaken.

Servisna sluzba in svetovanje uporabnikom

Servis vam bo dal odgovore na vaša vprasnja glede popravila in vzdřevanja izdelka ter nadomestnih delov. Tehnične skice in informacije glede nadomestnih delov najdete na:

www.bosch-pt.com

Boscheva skupina za svetovanje pri uporabi vam bo z veseljem odgovorila na vprašanja o nasih izdelkih in pripadajocem priboru.

Ob vseh vprašanjih in narocilih rezervnih delov nujno sporočite 10-mestno stevilko na tipski plošćici izdelka.

Slovensko

Robert Bosch d.o.o.

Verovskova 55a

1000 Ljubljana

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

www.bosch.si

Naslove drugih servisnih mest najdete na povezavi:

Zgolj za države Evropske unije:

V skladu z Direktivo 2012/19/EU o odpadni elektrichi in elektronski opremi in njenim prenosom v nacionalno zakonodajo se morajo odsluzene merilne naprave zbirati loceno in odstraniti na okolju prijazen način. Prav takse morajo v skladu z Direktivo 2006/66/ ESPokvarjene ali odsluzene akumulatorske baterije in baterije za enkratno uporabo zbirati loceno in odstraniti na okolju prijazen način.

Odpadna elektricna in elektronska oprema, ki ni zavržena strokovno, lahko negativnovpliva na okolje in zdravje lijudi, saj morda vsebuje nevarne snovi.
