KASUTUSJUHEND UniversalLevel 2 BOSCH
Möötmeseadmega ohutu ja täppe till tagamiseks lugege koki juhised hoolikalt labi ja järgige neid. Kui mõöteseadme kasutamisel eiratakse käesolevaid juhiseid, siis voivad mõöteseadmesse sisseehitatud kaitseseadised kahjustada saada. Ärge katke kinni mõötesadmel olevaid hoiatusmärgiseid.
HOIDKE KÄESOLEVAD JUHISED HOOLIKALT ALLES JA MÖÖTESEADME EDASIANDMISEL PANGE KAASA KA JUHISED.
u Ettevaatust - käesolevas juhendis nimetakud käsitsus- voi justeerimisseadmetest erinevate seadmete kasutamisel voi muul viisil toimides vöib laserkiirgus muutuda ohtlikuks.
Mötesede tarnitakse koos laeri hoiatussildiga (tähistatud mölleriista kujutisel jooniste leheküljel).
u Kui laseri hoiatussildi tekst ei ole teie riigis koneldavas keees, kleepige see enne tooriista esmakordset kasutuselevottu üle kaasasoleva, teie riigikeees oleva kleebisega.

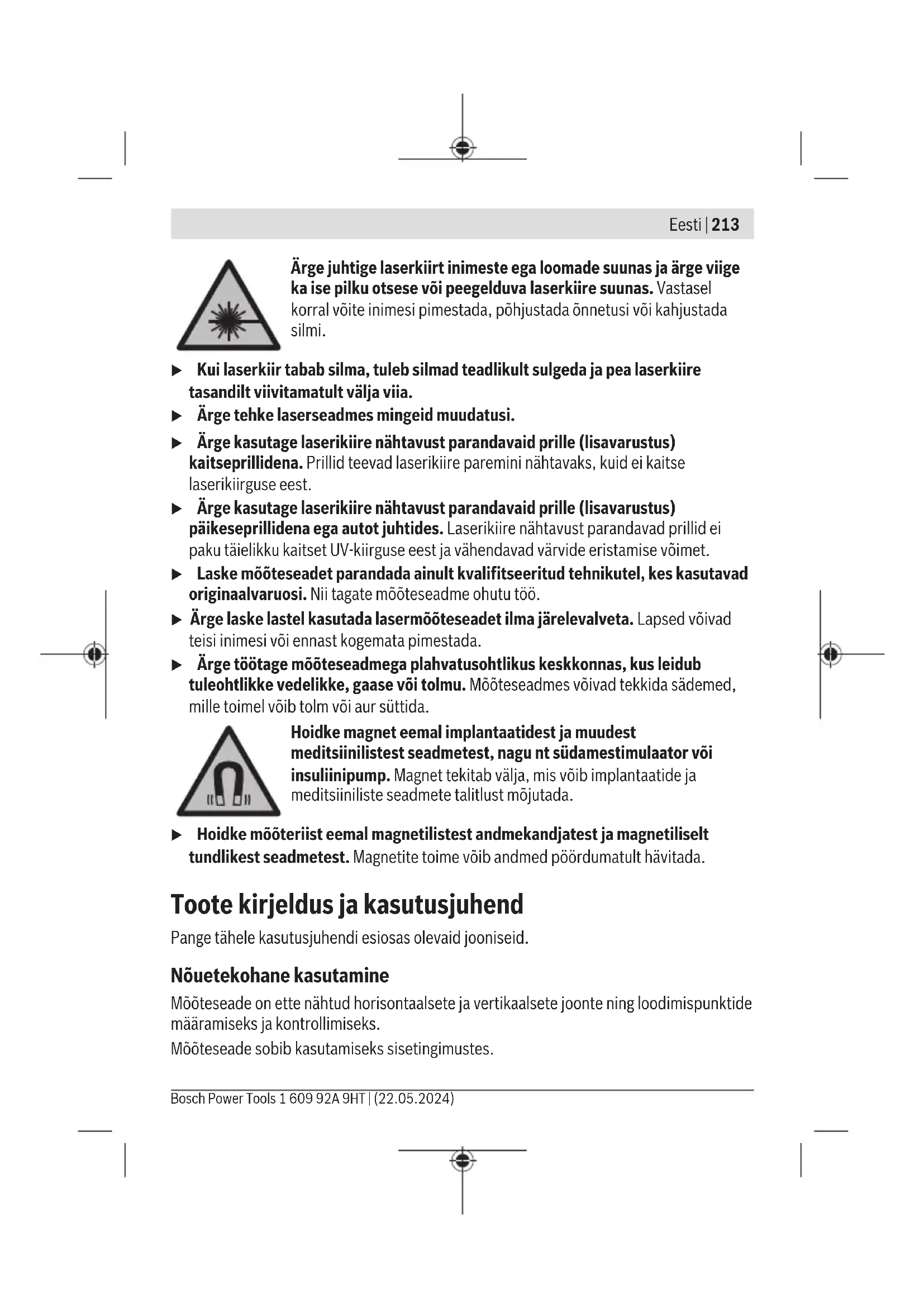

Arge juhtige laserkiirt inimeste ega loomade suunas ja arge viige ka ise pilku otsese voi peegelduva laserkire suunas. Vastasel korral voite inimesi pimentada, pohjustada onnetusi voi kahjustada silmi.
Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult valja viia.
Arge tehke laserseadmes mingeid muudatusi.
Arge kasutage laserikiire nahtavust paranvaid prille (lisavarustus) kaitseprillidena. Prillid teevad laserikiire paremini nahtavaks, kuid ei kaitse laserikiirguse eest.
Arge kasutage laserikiire nahtavust parandavaid prille (lisavarustus) päikeseprillidena ega autot juhtides. Laserikiire nahtavust parandavad prillid ei paku täielikku kaitset UV-kiirguse eest ja vahendavad varvide eristamise voimet.
Laske mooteseadet parandada ainult kvalitseeritud tehnikutel,kes kasutavad originaalvaruosi. Nii tagate mooteseadme ohutu too.
Arge laske lastel kasutada lasermooteseadet ilma jarevalveta. Lapsed voivad teisi inimesi voi ennast kogemata pimentada.
Arge tootage mooteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase voi tolmu. Mooteseadmes voivad tekkida sademed, mille toimel voib tolm voi aur suttida.
Hoidke magnet eemal implantaatidest ja muudest meditsinilistest seadmetest, nagu nt sudamestimulaator voi insulinipump. Magnet tekitat valja, mis voib implantaatide ja meditsiniliste seadmete talitlust mojutada.
Hoidke moöteriist eemal magnetilistest andmekandjatest ja magnetiliselt tundlikest seadmetest. Magnetite toime vöib andmed poördumatult havitada.
Toote kirjeldus ja kasutusjuhend
Pange tāhele kasutusjuhendi esiosas olevaid jooniseid.
Nouetekohane kasutamine
Mööteseade on ette nähtud horisontaalsete ja vertikaalsete joonte ning loodimispunktide maàramiseks ja kontrollimiseks.
Mötesede sobib kasutamiseks sisetingimustes.
214 | Eesti
Käesolev toode on tarbijatele moeldud lasertoode, mis vastab standardile EN 50689.
Kujutud komponendid
Kujutaduk componentide numeratsiooni aluseks on jooniselehekuljel toodud numbrid.
(1) Laserkiirguse valjumisava
(2) Kaldefunktsiooni nupp
(3) Olekunait
(4) Laseri tooviisi nupp "Mode"
(5) Sisse-/valjaluliti
(6) Statiivi kinnituskoht 1/4"
(7) Patareipesa kaane fiksaator
(8) Patareipesa kaas
(9) Laseri hoiatussilt
(10) Seerianumber
(11) Statii ^a)
a) See lisavarustus ei kuulu standardsesse tarnekomplekti.
Tehnilised andmed
| Ristjoonlaser UniversalLevel 2 | |
| Tootenumber | 3603 F63 F.. |
| Tööpiirkond kuni uA) | 12 m |
| Laserkiire avanemisnurk 100° | |
| NivelleerumistäpsusB)C) | |
| - Laserijooned ±0,5 mm/m | |
| - Laseripunktid ±1,0 mm/m | |
| Isenivelleerumispiirkond ±4° | |
| Nivelleerumisaeg < 4 s | |
| Töötemperatuur -5 °C ... +40 °C | |
| Hoiustamistemperatuur -20 °C ... +70 °C | |
| Kontrollkörgust ületav max tökörgus 2000 m | |
| Max suhteline öhuniiskus 90% | |
| Määrdumisaste vastavalt standardile IEC 61010-1 2 | D) |
1609 92A 9HT| (22.05.2024) Bosch Power Tools
Eesti 215
Ristjoonlaser UniversalLevel 2
| Laseri klass 2 | |
| Laserijooned | |
| - Laseri tüpp < 8 mW, 630-640 nm | |
| - C68 | |
| - Hajumine 12 mrad (täispöäre) | |
| Laseripunktid | |
| - Laseri tüpp < 1 mW, 650-660 nm | |
| - C61 | |
| - Hajumine < 1,5 mrad (täispöäre) | |
| Statiivi kinnituskoht 1/4" | |
| Energiavarustus | |
| - Pataeid (leelis-mangaan) 2 × 1,5 V LR6 (AA) | |
| - Akud (NiMH) 2 × 1,2 V HR6 (AA) | |
| Tööaeg uB) | >6 h |
| KaalE) | 0,45 kg |
| Möötmed (pikkus × laius × kõrgus) 122 × 62 × 104 mm |
A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) vöivad toöpiirkonda vähendada.
B) temperatuuril 20-25°C
C) Naidatud värtused eeldavad normalseid kuni soodsaid keskkonnatingimusi (nt vibratsiooni, udu, suitsu, otsese paikesekiirguse puudumine). Suurte temperatuurikoikumiste jarel voib tekkida tapsushalbeid.
D) Esineb ainult mittejuhtiv märdumine, mis voib aga ajutiselt kondensatsioni tottu juhtivaks mututada.
E) Kaal ilma patareideta/akudeta
Teie moötease mad uhetahenduslikuks identimeks kasutatakse tübisildil olev seerianumbrit (10).
Paigaldamine
Patareide paigaldamine/vehetamine
Möteseadmes on soovitatav kasutada leelis-mangaan-patareisid voi akusid.
Patareipesa kaane (8) avamiseks vajutage fiksaatorit (7) ja vötke patareipesa kaas ära.
Pange sisse patareid voi akud.
Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat öiget polaarsust.
Bosch Power Tools 1609 92A 9HT| (22.05.2024)
216 | Eesti
Kui patareid voi akud on tuhad, poleb olekunait (3) punaselt ja laserkiired lilitatakse valja. Lulitage mooteriist valja ja vahetage patareid voi akud.
Vahetage alati välja kōik patareid vōi akud korraga. Kasutage ainult ühe tootja ja ühesuguse mahtuvusega patareisid vōi akusid.
Kui te moöteseadet pikemat aega ei kasuta, vötke patareid vōi akud välja.
Pataeid ja akud vōivad pikemaajalisel mōteseadmes seismisel korrodeeruda.
Too
Seadme kasutuselevott
Kaitske mooteriista niiskuse ja otsese päikeskiirguse eest.
Arge jatke mooteriista aarmuslike temperatuuride ja temperatuurikokumiste
kätte. Arge jätke seda nt pikemaks ajaks autosse. Suurte temperatuurikoikumiste korral laske moöteriistal enne kasutuselevötmist esmalt keskkonnattemperatuurigakohaneda. Aärmuslike temperatuuride voi temperatuurikoikumiste korral voib moöteriista tapsus vaheneda.
Välte tugevaid löke voi smoöteseadme kukkumist. Kahjustused vovad mojutada smoöteseadme tapsust. Vörrelge pārast tugevat looki voi kukkumist laserjoont kontrolliks mone suntud horisontaalse voi vertikaalse laserjoonega.
Transpordi ajaks lulitage moöteseade välja. Valjalulitamisel lukustatakse pendlisölm, mida järsd liigutused voiksid kahjustada.
Sisse-/valjalulitamine
Mölleriista sisselulitamiseks lukake sisse-/valjaluliti (5) asendisse ON. Mölleriist saadab kohe pärast sisselulitamist eemsimet stivaljumisavast (1) valja laserijooned.
Arge suunake laserkiirt inimestele ja loomadele ning arge vaadake ise laserkiirt ka suure vahemaa tagant.
Mölleriista väljalūlitamiseks likake sisse-/väljalūliti (5) asendisse OFF. Väjlalūlitamisel pendlisōlm lukustatakse.
Arge jatke sisselulitatud mooteseadet jarelevalteta ja lulitage mooteseade parast kasutamist valja. Laserkirr vioib teisi inimesi pimentada.
Törežimid
Möteriistal on mitu tooreziimi, mida voite igal ajal vahetada:
-
Ristjoonreziiim (vaata jooniseid A-B): moodustab ühe horisontaalse ja ühe vertikaalse laserijoone,
-
ristjoon- ja loodimispunktireziiim (vaata joonist C): moodustab ühe horisontaalse ja ühe vertikaalse laserijoone ning loodimispunktid üles ja alla,
- loodimispunktirezium moodustab loodimispunktid üles ja alla.
Pärast sisselulitamist on mõtesade automaatse nivelleerumisega ristjoontereziimis.
Tooreziimi vahetamiseks vajutage korduvalt laseri tooreziimi nuppu (4), kuni laserikiired tekitatatakse soovitud tooreziimis.
Köik toreziimid on voimalikud nii nivelleerimisautomaatikaga kui ka kaldefunktsooniga.
Nivelleerimisautomaatika
Tööttamine nivelleerimisautomaatikaga (vaata jooniseid A ja C)
Nivelleerimisautomaatikaga tootamisel ei tohi olekunait (3) põleda. Lülitage vajaduse korral kaldefunktsiooni nuppu (2) vajutades nivelleerimisautomaatika jalle sisse, nii et olekunait kustub.
Asetage moöteriist horisontaalsele kindlale aluspinnale voi kinnitage statiivile (11).
Nivelleerimisautomaatika korrigeerib automaatelt ebatasasused isenivelleerumispirkonnas ± 4^ . Nivelleerime on Iopetatud, kui laseri jooned enam ei liigu.
Kui automaatne nivelleerimine ei ole voimalik, kuna nt mooteriista tugipind erineb horisontaalpinnast rohkem kui 4^ , hakkavad laserkiiired vilkuma.
Sellisel juhul seadke moofteriist horisontaalseks ja oodake ara automaatne niveleerimine. Niipea kui moofteriist on isenivelleerumispirkonnas ± 4^ , polevad laserkiired pidevalt.
Väljaspool isenivelleerumispirkonda ±4° ei ole nivelleerimisautomaatikaga tootamine voimalik, sest sel juhul ei ole tagatud laserkiirte nivelleerimistapsus ega taisnurk laserjoonte vahel.
Raputuste voi asendimuutuste korral toj ajal nivelleeritakse mooteseade automaatelt uesti. Kontrollige mooteriista nihkumisest tingitud vigade valtimiseks uue nivelleerumise jarel horisontaalse voi vertikaalse laserjoone asendit vordluspunkt tide suthes.
Kaldefunktsioniga tootamine (vt jn B)
Kaldefunktsioniga tootamiseks vajutage kaldefunktsioni nuppu (2). Kaldefunktsionis poleb olekunait (3) roheliselt.
Kaldefunktsioniga tootamisel on nivelleerimisautomaatika valja lulitatud. Mõteriista võite vabalt kaes hoida voi kaldu olevale alusele asetada. Laserkiiri enam ei nivelleerita ja nad ei pea enam omavahel tingimata ristuma.
218|Eesti
Töösunised
▶ Kasutage mängistamiseks alati ainult laserpunktivoi laserjoone keskpunkti.
Laserpunkti suurus voi laserjoone laius muutuvad kauguse suurenedes.
Tööttamine statiiviga (lisavarustus)
Statiiv pakub stabiilset, reguleeritava korgusega mootmisalust. Asetage mooteseade statiivi kinnituskohaga 1/4" (6) statiivi (11) voi standardse fotostativi keermele.
Enne moöteseadme sisselültamist joondage statiiv esialgselt.
Hooldus ja korrashoid
Hooldus ja puhastamine
Eemaldage märdumised niiske, pehme riidelapiga puhkides. Arge kasutage puhasusvahendeid ega lahusteid.
Puhastage regulaarselt eriti laseri valjumisava juures olevaid pindu ja jalgige, et sinna ei jaaks puhasuspist niidiotsakesi.
Mügijärgne teenindus ja kasutusalane nôustamine
Klienditeeninduse tootajad vastavad teie kusimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nôustajad on meeleldi abiks, kui teil on kusimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549575
Faks: (+372) 6549576
E-posti: service-pt@lv.bosch.com
Muud teeninduse Aadressid leiate jaotisest:
Mööteseadmed, akud/patareid, lisavarustus ja pakendid tuleb suunatakeskkonnasäastlikult taaskasutasse.
Arge visake moöteseadmeid ega pataresisd olmejäatmete hulka!
Uksnes ELi likmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektronikaseadmete jaatmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud moöteseadmed ja vastavalt direktiivile 2006/66/EÜ defektsd voi kasutusressursi ammendanud akud/patareid eraldi kokku boguda ja suunata keskkonnaëstlikku taaskasutusse.
Vale jäätmekäitluse korral vöivad vanad elektri- ja elektronikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimesti tervist.
