РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UniversalLevel 2 BOSCH

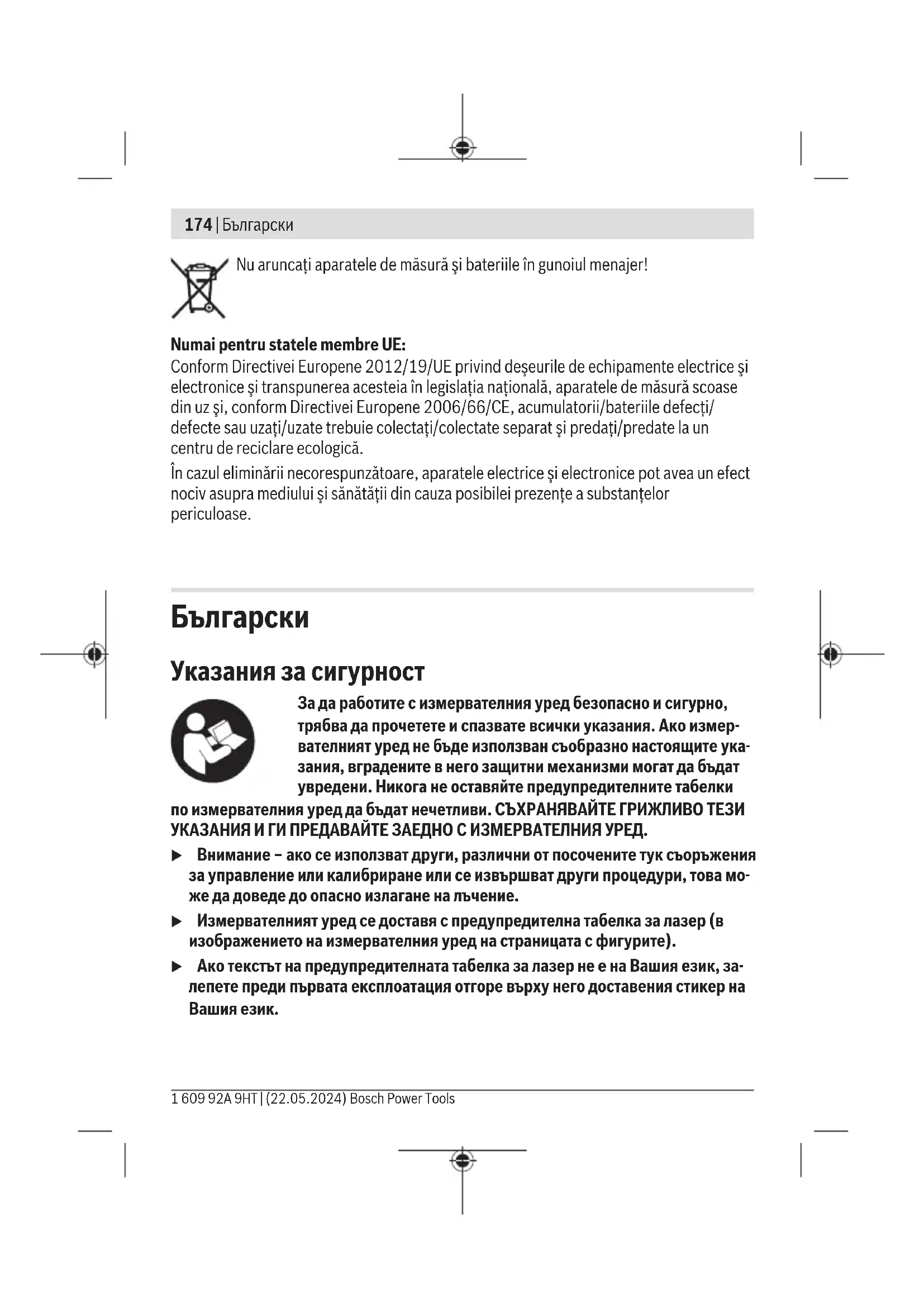

Указания за сигурност За да работите с измервателния уред безопасно и сигурно, трябва да прочетете и спазвате всички указания. Ако измер- вателният уред не бъде използван съобразно настоящите ука- зания, вградените в него защитни механизми могат да бъдат увредени. Никога не оставяйте предупредителните табелки по измервателния уред да бъдат нечетливи. СЪХРАНЯВАЙТЕ ГРИЖЛИВО ТЕЗИ УКАЗАНИЯ И ГИ ПРЕДАВАЙТЕ ЗАЕДНО С ИЗМЕРВАТЕЛНИЯ УРЕД. u Внимание – ако се използват други, различни от посочените тук съоръжения за управление или калибриране или се извършват други процедури, това мо- же да доведе до опасно излагане на лъчение. u Измервателният уред се доставя с предупредителна табелка за лазер (в изображението на измервателния уред на страницата с фигурите). u Ако текстът на предупредителната табелка за лазер не е на Вашия език, за- лепете преди първата експлоатация отгоре върху него доставения стикер на Вашия език. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsБългарски | 175 Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение. Така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на

u Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и от- дръпнете главата си от лазерния лъч. u Не извършвайте изменения по лазерното оборудване. u Не използвайте лазерните очила (принадлежност) като защитни очила. Ла- зерните очила служат за по-добро разпознаване на лазерния лъч; те не предпаз- ват от лазерно лъчение. u Не използвайте лазерните очила (принадлежност) като слънчеви очила или при шофиране. Лазерните очила не предлагат пълна UV защита и намаляват въз- приемането на цветовете. u Допускайте измервателният уред да бъде ремонтиран само от квалифицира- ни техници и само с използване на оригинални резервни части. С това се га- рантира запазването на функциите, осигуряващи безопасността на измервател-

u Не оставяйте деца без пряк надзор да работят с измервателния уред. Те мо- гат неволно да заслепят други хора или себе си. u Не работете с измервателния уред в среда с повишена опасност от експло- зии, в която има леснозапалими течности, газове или прахове. В измервател- ния уред могат да възникнат искри, които да възпламенят праха или парите. Не поставяйте магнита в близост до импланти и други меди- цински уреди, като напр. пейсмейкъри или инсулинови помпи. Магнитътгенерира поле, което може да наруши функционирането на имплантите или медицинските уреди. u Дръжте измервателния уред на разстояние от магнитни носители на данни и чувствителни към магнитни полета уреди. Вследствие на въздействието на магнитното поле може да се стигне до невъзвратима загуба на информация. Описание на продукта и дейността Моля, имайте предвид изображенията в предната част на ръководството за работа. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)176 | Български Предназначение на уреда Измервателният уред е предназначен за определяне и проверка на хоризонтални и вертикални линии, както и на пети на отвеси. Измервателният уред е предназначен за работа в затворени помещения. Този продукт е потребителски лазерен продукт в съответствие с EN50689. Изобразени елементи Номерирането на елементите се отнася до изображението на измервателния уред на страницата с фигурите. (1) Отвор за изходящия лазерен лъч (2) Бутон за функция за наклон (3) Индикация на статуса (4) Бутон за режим на работа на лазера "Mode" (5) Пусков прекъсвач (6) Поставка за статив 1/4" (7) Застопоряване на капака на гнездото за батерии (8) Капак на гнездото за батерии (9) Предупредителна табелка за лазерния лъч (10) Сериен номер (11)

Тази принадлежност не спада към стандартния обем на доставката. Технически данни Лазерен нивелир с кръстообразен лъч UniversalLevel 2 Каталожен номер 3603F63F.. Работна зона до ок.

12m Ъгъл на разходимост, лазерна линия 100° Точност на нивелиране B)C) – Лазерни линии ±0,5mm/m – Лазерни точки ±1,0mm/m Обхват на автоматично нивелиране ±4° Време за нивелиране <4s 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsБългарски | 177 Лазерен нивелир с кръстообразен лъч UniversalLevel 2 Работна температура –5°C…+40°C Температурен диапазон за съхраняване –20°C…+70°C Макс. работна височина над базовата височина 2000m Относителна влажност макс. 90% Степен на замърсяване съгласно IEC61010-1 2

Клас лазер 2 Лазерни линии – Тип лазер <8mW, 630−640nm – C₆ 8 – Дивиргенция 12mrad (пълен ъгъл) Лазерни точки – Тип лазер <1mW, 650−660nm – C₆ 1 – Дивиргенция <1,5mrad (пълен ъгъл) Поставка за статив 1/4" Електрическо захранване – Батерии (алкално-манганови) 2×1,5VLR6(AA) – Акумулаторни батерии (NiMH) 2×1,2VHR6(AA) Продължителност на работа, прибл.

0,45kg Размери (дължина× ширина× височина) 122×62×104mm A) При неблагоприятни условия (напр. непосредствени слънчеви лъчи) работният диапазон може да е по‑малък.

при 20–25°C C) Посочените стойности предполагат нормални до благоприятни условия на околната среда (напр. без вибрация, без мъгла, без дим, без директно слънчево лъчение). След силни тем- пературни колебания може да се стигне до отклонения в точността. D) Има само непроводимо замърсяване, при което обаче е възможно да се очаква временно причинена проводимост поради конденз. E) Тегло без батерии/акумулаторни батерии За еднозначно идентифициране на Вашия измервателен уред служи серийният номер (10) на табелката на уреда. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)178 | Български

Използване/смяна на батериите Препоръчва се за работа с измервателния уред да се ползват алкално-манганови батерии или акумулатори. За отваряне на капака на гнездото за батерии(8) натиснете бутона за застопоряване(7) и свалете капака. Поставете обикновени или акумулаторни бате-

Внимавайте за правилната им полярност, изобразена на фигурата от вътрешната страна на гнездото за батерии. Ако батериите, респ. акумулаторните батерии са изтощени, то индикацията за статус(3) свети в червено и лазерните лъчи се изключват. Изключете измервател- ния уред и сменете батериите, респ. акумулаторните батерии. Винаги сменяйте всички батерии, респ. акумулаторните батерии едновременно. Из- ползвайте само батерии или акумулаторни батерии на един производител и с една- къв капацитет. u Когато няма да използвате измервателния уред продължително време, из- важдайте батериите, респ. акумулаторните батерии. Батериите и акумулатор- ните батерии могат да корозират при по-дълго съхранение в измервателния уред.

Пускане в експлоатация u Предпазвайте измервателния прибор от овлажняване и директно попадане на слънчеви лъчи. u Не излагайте измервателния уред на екстремни температури или резки тем- пературни промени. Напр. не го оставяйте продължително време в автомобил. При големи температурни разлики оставайте измервателният уред първо да се темперира преди да го включите. При екстремни температури или големи темпе- ратурни разлики точността на измервателния уред може да се влоши. u Избягвайте силни удари или изпускане на измервателния уред. Увреждането на измервателния уред може да влоши точността му. След силен удар или изпус- кане за проверка сравнете лазерната линия с известна референтна хоризонтала или вертикала. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsБългарски | 179 u Когато пренасяте уреда, предварително го изключвайте. При изключване мо- дулът за колебателни движения се застопорява, тъй като при силни вибрации мо- же да бъде повреден. Включване/изключване За включване на измервателния уред преместете пусковия прекъсвач(5) в позицияON. Веднага след включване измервателният инструмент излъчва два ла- зерни лъча през предния отвор(1). u Не насочвайте лазерния лъч към хора или животни; не гледайте срещу ла- зерния лъч, също и от голямо разстояние. За изключване на измервателния инструмент преместете пусковия прекъсвач (5) в позиция OFF. При изключване модулът за колебателните движения се блокира. u Не оставяйте уреда включен без надзор; след като приключите работа, го изключвайте. Други лица могат да бъдат заслепени от лазерния лъч. Работни режими Лазерният уред разполага с няколко работни равнини, между които можете да прев- ключвате по всяко време: – Режим с кръстосани линии (вж. фиг.A−B): генерира водоравна и отвесна лазер-

– Режим с кръстосани линии и отвесна точка (вж. фиг.C): генерира водоравна и отвесна лазерна линия, както и по една отвесна точка нагоре и надолу, – Режим с отвесна точка: генерира по една отвесна точка нагоре и надолу. След включване измервателният уред се намира в режим на кръстообразна линия с активирано автоматично нивелиране. За да смените режима на работа, натискайте бутона за режим на работа на лазера(4) докато лазерните лъчи не се генерират в желания режим на работа. Всички режими на работа са възможни както с автоматично нивелиране, така и с функцията за наклон. Автоматично нивелиране Работа с автоматичното нивелиране (вж. фиг.AиC) При работа с автоматично нивелиране индикацията на статуса(3) не бива да свети. При нужда чрез натискане на бутона за функцията за наклон(2) включете отново автоматичното нивелиране, така че индикацията за статуса да угасне. Поставете измервателния уред върху водоравна, здрава подложка или го закрепете върху статива(11). Bosch Power Tools 1 609 92A 9HT | (22.05.2024)180 | Български Системата за автоматично нивелиране компенсира отклонения от хоризонталата в рамките на диапазона за автоматично нивелиране от ±4°. Нивелирането е приклю- чило, когато лазерните линии престанат да се преместват. Ако автоматичното нивелиране не е възможно, напр. защото повърхността, върху която е поставен измервателния уред, се отклонява от хоризонталата повече от 4°, лазерните лъчи започват да мигат. В такъв случай поставете измервателния уред хоризонтално и изчакайте автоматич- ното му нивелиране. Когато измервателният уред бъде поставен в границите на диа- пазона за автоматично нивелиране от ±4°, лазерните лъчи започват да светят непре-

Извън диапазона за автоматично нивелиране от ±4° работата с автоматичното ниве- лиране не е възможна, тъй като нито точността на нивелиране на лазерните лъчи, нито правият ъгъл между лазерните лъчи са гарантирани. При разтърсвания или промяна на положението по време на работа измервателният уред се нивелира отново автоматично. След повторното нивелиране проверете по- зициите на хоризонталната, респ. вертикална лазерни линии спрямо референтни точки, за да избегнете грешки от изместване на измервателния уред. Работа с функцията за наклон (вж.фиг.B) Натиснете за работа с функцията за наклон бутона за функцията за наклон(2). Във функцията за наклон индикацията за статуса(3) свети в зелено. При работа с функцията за наклон автоматичното нивелиране е изключено. Можете да държите измервателния уред свободно в ръка или да го поставите върху наклоне- на повърхност. Лазерните лъчи вече не са нивелирани и не е задължително да пре- минават отвесно една на друга. Указания за работа u Винаги маркирайте центъра на лазерната точка, респ. на лазерната линия. С разстоянието големината на лазерната точка, респ. на лазерната линия се проме-

Работа със статив (принадлежност) Използването на статив осигурява стабилно, регулируемо по височина монтиране на измервателния уред. Поставете измервателния уред с 1/4" поставката за статив (6) върху присъединителния винт на статива (11) или на обикновен триножник за фотоапарат. Затегнете измервателния уред с винта на статива. Преди да включите измервателния уред, насочете статива грубо. 1 609 92A 9HT | (22.05.2024) Bosch Power ToolsБългарски | 181 Поддържане и сервиз Поддържане и почистване Поддържайте измервателния уред винаги чист. Не потопявайте измервателния уред във вода или други течности. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте по- чистващи препарати или разтворители. Почиствайте редовно специално повърхностите на изхода на лазерния лъч и внима- вайте да не остават власинки. Клиентска служба и консултация относно употребата Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и инфор- мация за резервните части ще откриете и на: www.bosch-pt.com Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите продукти и техните аксесоари. Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-циф- рения каталожен номер, изписан на табелката на уреда.

С оглед опазване на околната среда измервателния уред, обикновените или акуму- латорни батерии, допълнителните принадлежности и опаковките трябва да се пре- дават за оползотворяване на съдържащите се в тях суровини. Bosch Power Tools 1 609 92A 9HT | (22.05.2024)182 | Македонски Не изхвърляйте измервателните уреди и акумулаторните батерии/батери- ите при битовите отпадъци! Само за страни от ЕС: Съгласно европейска директива 2012/19/EС за старите електрически и електронни уреди и нейното транспортиране в националното право измервателните уреди, кои- то не могат да се ползват повече, а съгласно европейска директива 2006/66/EО повредени или изхабени обикновени или акумулаторни батерии, трябва да се съби- рат и предават за оползотворяване на съдържащите се в тях суровини. При неправилно изхвърляне старите електрически и електронни уреди поради въз- можното наличие на опасни вещества могат да окажат вредни влияния върху окол- ната среда и човешкото здраве.
