KASUTUSJUHEND SmallCut 300 Accu GARDENA

Kasetë teli zëvendësuese për Turbotrimmer SmallCut 300 Accu Art. 5306 GARDENA GARDENA Akumulator Akumulator për një kohëzgjatje më të lartë Art. 8834 këmbyes NiMH 18 V për gjendje pune ose për këmbim me 1,6 Ah (afro 60 min.) AL179 GARDENA Turbotrimmer SmallCut 300 Accu See on ingliskeelse kasutusjuhendi tõlge. Lugege kasutusjuhend hoolikalt läbi ja järgige selles olevad juhiseid. Viige end kasutusjuhendi abil turbotrimmeri, selle õige kasutuse ja ohutusjuhistega kurssi. Ohutustehnilistel põhjustel ei tohi lapsed ega alla 16-aastased noored ega isikud, kes ei ole kasutusjuhendiga tutvunud, turbotrimmerit kasutada. Füüsilise ja vaimse puudega inimestel on soovitav masinat kasutada ainult koos järelvaatajaga. Lapsi tuleb valvata tagamaks, et nad ei saa tootega mängida. Ärge mitte kunagi kasutage antud toodet kui te olete väsinud, haige või alkoholi, uimastite või ravimite mõju all. Palun hoidke neid kasutusjuhiseid kindlas kohas.

Sisukord Nõuetekohane kasutus

1. Kui kasutada oma GARDENA Turbotrimmer

GARDENA turbotrimmer on mõeldud rohu ja muru pügamiseks ja niitmiseks eramajapidamistes ja hobi korras hooldatavates aedades. Seda trimmerit ei tohi kasutada ühiskondlikes rajatistes, parkides, spordiväljakutel, tänavatel, põldudel ega metsas.

v Järgige turbotrimmeril olevaid ohutusjuhiseid.TÄHELEPANU ! Enne kasutuselevõttu lugegekasutusjuhend läbi.ETTEVAATUST !Elektrilöögi oht! Kaitske trimmerit vihma ja muuniiskuse eest.Hoiatus! Tulekahju oht, ärge laskeakuklemme lühisesse.ETTEVAATUST !Kolmandate isikute kehavigastuste oht!

Viige kolmandad isikud ohualast eemale.ETTEVAATUST !Silmade kahjustamise oht! Kandke silmade kaitset.Lülitage välja! Enne reguleerimist võipuhastamist eemaldage aku. Hoidke käed ja jalad tööalast eemal, kuni lõikejõhvjääb seisma. Pange tähele GARDENA turbotrimmerit ei tohi kehavigastuste ohu tõttukasutada heki pügamiseks ega kompostimise eesmärgilhekseldamiseks. ESTEST

Kontroll enne iga kasutuskorda

Iga kord enne kasutamist kontrollige turbotrimmerit vaatluse teel. Veenduge, et õhutusavad on puhtad. Ärge

asutage turbotrimmerit, kui kaitseseadised (lüliti, kaitsekate) ja / või jõhvipool on kahjustatud või kulunud. Ärge kõrvaldage mingil juhul kaitseseadiseid seadmelt. Enne töö alustamist vaadake üle pügatav pind. Eemaldage võõrkehad ja töötamise ajal pöörake tähelepanu võõrkehadele, (nt oksad, nöörid, traadid ja kivid …). Kui sattute niitmisel takistusele, lülitage trimmer välja ja eemaldage aku. Eemaldage takistav ese ja kontrollige, ega trimmeril pole kahjustusi. Vajadusel laske trimmerit remontida. Kasutamine / vastutus Turbotrimmer võib põhjustada tõsiseid kehavigastusi. Kasutage turbotrimmerit ainult kasutusjuhendis nimetatud otstarbel. Teie vastutate ohutuse eest töökohas. Veenduge, et töökoha lähedal ei oleks teisi isikuid (eriti lapsi) ega loomi. Mingil juhul ärge kasutage turbotrimmerit kahjustatud ega puudulike kaitseseadistega. Eemaldage pärast kasutamist aku ja kontrollige regulaarselt trimmerit, eriti tamiilikassetti, kahjustuste suhtes. Vajadusel laske trimmerit remontida ja/või selle tamiilikassett vahetada. Kandke silmade kaitset või kaitseprille. Kandke tugevaid jalatseid ja oma jalgade kaitseks pikki pükse. Hoidke sõrmed ja labajalad lõikejõhvist eemal – eriti trimmeri kasutuselevõtul. Töötamise ajal seiske alati kindlalt ja toetuge tugevalt mõlemale jalale. Olge tagurpidi liikumisel ettevaatlik. Komistamisoht! Töötage ainult päevavalguses või piisavalt hea valgustuse korral. Töö katkestamine Mingil juhul ärge jätke turbotrimmer it töökohta ilma järelevalveta. Pärast töö lõpetamist eemaldage aku ja hoiundage trimmer ohutus kohas. Kui aia teise osasse minemiseks töö peatate, lülitage alati trimmer välja, oodake toote seiskumiseni ja eemaldage seejärel aku.. Ümbritsevate olude arvestamine

Tutvuge ümbritsevate oludega ja pöörake tähelepanu võimalikele ohtudele, mida te masina müra tõttu kuulda ei pruugi.

Mingil juhul ärge kasutage turbotrimmerit vihma korral ega niisketes või märgades oludes.

Ärge töötage turbetrimmeriga ujumisbasseini ega aiatiigi vahetus läheduses. Aku ohutus TULEOHT!

• Ärge kunagi laadige akusid hapete või kergestisüttivate materjalide läheduses.

• Laadimiseks kasutage ainult GARDENA originaalakulaadijat. Muude akulaadijate kasutamine võib akusid pöördumatult kahjustada või isegi põhjustada tulekahju. PLAHVATUSOHT!

• Kaitske trimmerit kuumuse ja tule eest.

• Ärge jätke seda radiaatoritele ega pikaks ajaks ereda päikese kätte.

1. Kasutage trimmerit ainult juhul, kui ümbritseva õhu

temperatuur jääb vahemikku –10 °C kuni +45 °C.

2. Kontrollige korrapäraselt, ega laadijakaablil ei ole

märke kahjustustest või kulumisest (rabedusest). Laadijakaablit võib kasutada vaid siis, kui see on ideaalses seisukorras.

3. Komplektisolevat laadijat võib kasutada ainult

trimmeri juurde kuuluvate akude laadimiseks.

4. Mittelaetavaid akusid selle akulaadijaga laadida ei

tohi (tuleoht). Kasutamine / vastutus: Tähelepanu! Kehavigastuse ohu tõttu ei tohi akut kasutada muude seadmete energiaallikana. Kasutage akut ainult koos ettenähtud GARDENA ühendusseadmetega. Pärast tugevat koormamist lasta akul esmalt maha jahtuda (maha jahtumise aeg kuni 1 h). Liiga kuuma akut ei saa laadida. Hoiustamine: Mitte hoida akut üle 45 °C ruumis ega otsese päiksekiirguse käes. Isetühjenemise vähendamiseks hoidke akut temperatuuril alla 25 °C. Ärge kunagi hoiundage toodet koos ühendatud akuga, nii väldite selle väärkasutamist ja õnnetusi. Mitte hoida akut kohtades, kus on staatilist elektrit.181

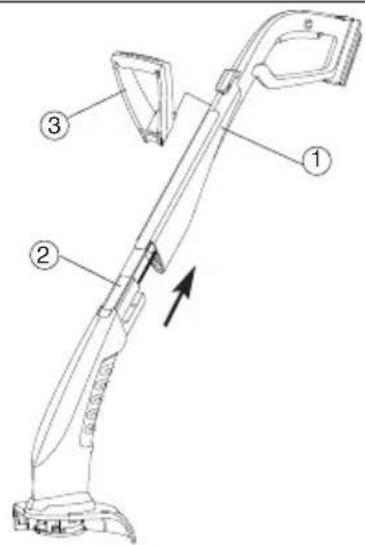

1. Lükake käepideme ülemist osa

(1) ja trimmeri alumist osa (2) kokku, kuni need klõpsuga paiga lukustuvad. Selle käigus ei tohi seesmist kaablit venitada ega osade vahel jätta.

2. Kinnitage lisakäepide

(3) käepideme ülaosale (1) , nii see fikseerub kuuldavalt.

(4) trimmeri alumisele osale (2) ja juhtige seejuures lõikejõhv (5) läbi kattes (4) oleva ava.

(4) trimmeri alumisele osale (2) nii, et kinnitusdetailid (kolm konksu) kuuldavalt fikseeruvad.

4. Esmakordne käivitamine

Enne esmakordset kasutamist peab aku olema täielikult laetud. Laadimisaeg (tühja aku puhul) on umbes 6 tundi. NiMH-akut võib laadida igas laetuse olekus ja laadimistoimingut võib katkestada igal ajal ilma akut kahjustamata (ilma mäluefektita). Et laetud aku laadimisseadme kaudu ei tühjeneks, tuleks aku laadimisseadmest välja võtta.

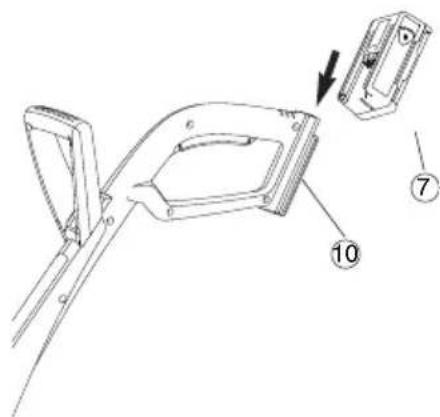

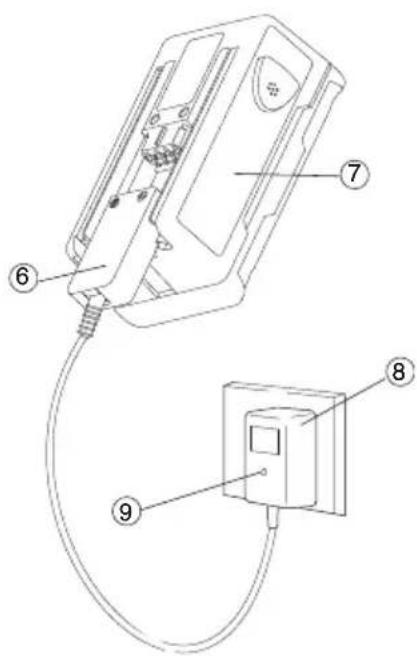

1. Ühendage laadijakaabli pistik

2. Ühendage akulaadija

(8) vooluvõrku. Akulaadija indikaatortuli (9) hakkab punaselt põlema. Aku laeb. Kui akulaadija indikaatortuli (9) süttib roheliselt, on aku täis.

3. Esmalt eemaldage laadimiskaabel

(6) aku (7) küljest ja seejärel eemaldage akulaadija (8) pistikupesast.

Vältige aku liigset tühjenemist: Lõpetage trimmeri kasutamine enne aku täielikku tühjenemist, nii väldite aku kasutusea lühenemist. Kui trimmeri võimsus väheneb märgatavalt, laadige akut. Kui aku on täiesti tühi, vilgub indikaatortuli laadimise alguses. Kui indikaatortuli vilgub ka pärast tunni möödumist, on ilmnenud viga (vt “Veaotsing”). HOIATUS! Liigpinge kahjustab akusid ja akulaadijat.

Tagage õige võrgupinge. Kasutage laadijat ainult siseruumides. Ärge jätke laadijat niiskesse keskkonda.

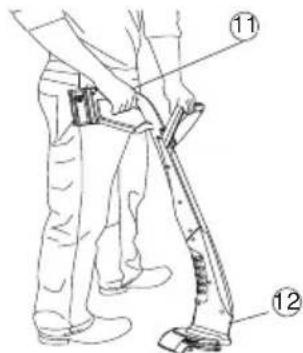

Hoidke trimmerit käepideme ülaosast (11) ja lisa käepidemest (12) nii, et lõikepea on veidi ettepoole kaldu. Ärge laske jõhvil kõvade esemetega (nt müür, kivid, tarad) kokku puutuda, et vältida jõhvi kinnijäämist poolile ja purunemist. Trimmeri sisselülitamine:

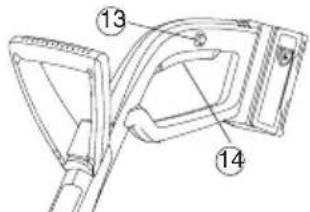

1. Vajutage sisselülitustõkist

(13) ja hoidke seejärel käepidemel olevat käivitusnuppu (14) all.

2. Laske sisselülitustõkis

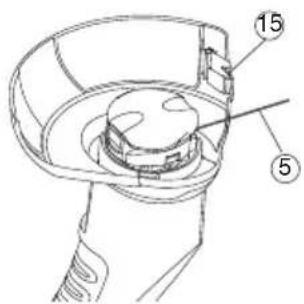

(13) jälle lahti. Trimmeri väljalülitamine: Laske käepidemel olev käivitusnupp (14) lahti. Kui pool jääb pärast väljalülitamist seisma, pikeneb lõikejõhv (5) automaatselt. Jõhvi pikendatakse astmeliselt, mistõttu võib olla vajalik sisse- ja väljalülitamise kordamine (kuni 6 koda). Seejuures on tähtis, et jõhvipool jääb iga kord täielikult seisma. Lõikejõhv on paraja pikkusega, kui jõhv käib pärast sisselülitamist kuuldavalt vastu jõhvi piirikut (15)

Kui lõikejõhv on otsas, vahetada pool välja (GARDENA varupool, art 5306). Vigastuste oht! Vigastuste oht, kui trimmer käivitusnupu vabastamisel välja ei lülitu.

Ärge katke ohutus- ega lülitusseadiseid kinni (nt käepidemel oleva sisselülitustõkise kinnisidumise teel). Trimmeri hoidmine töö ajal: Trimmeri käivitamine: Jõhvipikendus (automaatne): Ainult siis, kui lõikejõhv 5 on maksimaalse pikkusega, saab muru puhtalt lõigata.

Hoiukoht peab olema lastele ligipääsmatu.

1. Ühendage aku lahti ja laadige see täielikult (vt “4.

Esmakordne käivitamine”).

2. Puhastage trimmer (vt “7. Hooldus”)

3 Hoidke trimmerit kuivas ja külmumisohuta kohas. Seadet ei tohi visata tavalise olmeprügi hulka, see tuleb utiliseerida nõuetele vastavalt. Oluline Saksamaal: utiliseerige seade oma kommunaalse jäätmejaama kaudu.

1. Laadige NiMH-akud täiesti tühjaks.

2. Kõrvaldage NiMH-akud nõuetekohaselt.

Utiliseerimine: (direktiivi 2002/96/ EÜ järgi) Mida teha vana akuga NiMH Oluline:Palun tooge NiMH-akud tagasi GARDENA edasimüüja juurde võikõrvaldage need nõuetekohaselt avalikus taaskasutuskeskuses. Soovitus: Trimmerit võib käepideme abil üles riputada. Pikemaajalisel hoidmisel väldite sellega lõikepea tarbetut koormamist.183

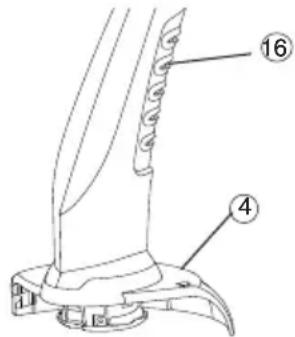

Iga kasutuskorral järel tuleb rohu- ja mustusejäägid kattest (4)

õhutusavadest (16) eemaldada. Kasutada võib ainult GARDENA originaaljõhvipooli. Jõhvipooli saate osta GARDENA edasimüüja hooldustöökojast.

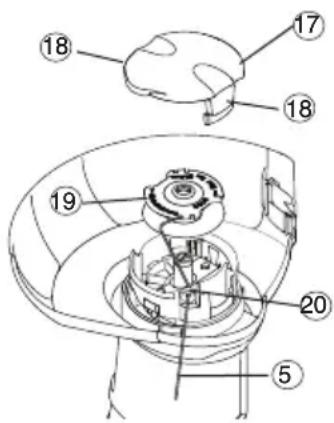

2. Suruge pooli kaas

(17) mõlemast kinnituskohast (18) korraga kokku ja tõmmake see ära.

3. Eemaldage jõhvipool

4. Eemaldage võimalik mustus.

5. Viige uue jõhvipooli

(5) lõikejõhv (19) aasast (20) läbi ja tõmmake umbes 10 cm pikkuselt välja.

6. Asetage jõhvipool

(19) paika. Seejuures ei tohi jõhvipool (5) kinni kiiluda.

(17) niimoodi tagasi, et mõlemad kinnituskohad (18) kuuldavalt fikseeruvad. Kui kasseti kate (17) ei lukustu paika, keerake tamiilikassetti (19) pisut, kuni tamiilikassett (19) asetseb õigesti tamiilikasseti hoidjas. Kontrollige, kas kasseti kate (17) on korralikult paigas, proovides seda lukustusklambreid (18) vajutamata eemaldada. Vigastuste oht! Vigastuste oht lõikejõhvi tõttu!

Enne hooldamist eemaldage alati turbotrimmeri aku! Kehavigastuste ja materiaalse vara kahjustamise oht!

Ärge puhastage trimmerit voolava vee all ega veepritsiga (eriti mitte kõrgsurvepesuriga).

Vigastuste oht! Katte ja õhutusavade puhastamine: Õhutusavad peavad alati puhtad olema. Vigastuste oht !

Mingil juhul ärge kasutage metallist lõikeelemente, varuosi ega tarvikuid, millele GARDENA ei ole kasutusluba andnud. Jõhvipooli vahetamine:

Oht enda vigastamiseks tamiilipiirajaga!

Hoidke sõrmed tamiilipiirajast ohutus kauguses

Pärast tamiilikasseti vahetamist seadke trimmer alati tavalisse tööasendisse, enne kui selle sisse lülitate. . ESTEST

Lõikejõhvi, mis on liiga lühike või mis sisselülitamisel enam automaatselt ei pikene, on võimalik käsitsi välja võtta. 1.Eemaldage aku.

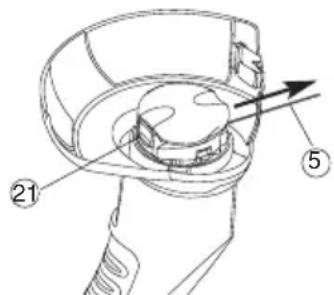

2. Hoidke automaatset riivi

(21) käega all ja samal ajal tõmmake lõikejõhvi (5)

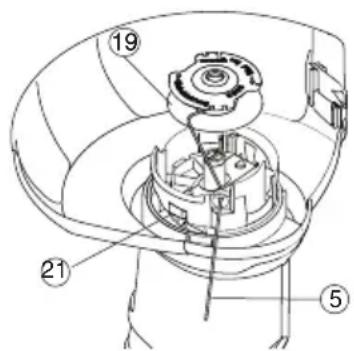

Kui lõikejõhv on pooli sisse tõmmatud või kui automaatne jõhvipikenemine pärast lõikejõhvi tõmbamist ikka ei tööta, on võimalik, et lõikejõhv (5) on jõhvipooli (19) külge kinnitunud.

(19) välja nii, nagu (7) . punktis pealkirja “Jõhvipooli vahetamine“ all kirjeldatud.

(5) lahti, puhastage jõhvipool (19) ja lõikejõhv (5) ning kerige lõikejõhv (5) jõhvipoolile (19) tagasi.

4. Puhastage automaatne riiv

(21) . Automaatset riivi peab saama vabalt liigutada.

5. Pange jõhvipool tagasi nii, nagu

. punktis pealkirja “Jõhvipooli vahetamine“ all kirjeldatud. Rike Võimalik põhjus Kõrvaldamine Trimmer ei püga enam Jõhv on ära kulunud.

Vahetage jõhvipool välja (vt

. punktist pealkirja “Jõhvipooli vahetamine“ alt). Lõikejõhv on liiga lühike või

Võtke lõikejõhv käsitsi automaatne jõhvipikendus ei poolist välja. tööta enam. Lõikejõhv on pooli sisse

Vabastage sissetõmmatud tõmmatud või selle külge pooli külge kinnitunud kinnitunud. lõikejõhv. Laadimise kontroll-lamps Laadimisseade või laadimiskaabel Ühendada laadimisseade ei põle ei ole korralikult ühendatud. ja laadimiskaabel korralikult. Laadimise kontroll-lamp Seadme rike. Ühendada laadimiskaabel vilgub kauem kui 1 tund lahti ja kokku. Rike lähtestatakse. Akut ei saa enam laadida Aku on defektne. Vahetada aku välja (Art. 8834). Muude tõrgete korral võtke ühendust GARDENA klienditeenindusbürooga. Parandustöid võivad teha ainult GARDENA hooldustehnikud või GARDENA volitatud edasimüüjad. Vigastuste oht! Vigastuste oht jõhvi tõttu !

Enne trimmeri tõrgete kõrvaldamist tõmmake pistik pistikupesast välja !

Sissetõmmatud / pooli külge kinnitunud lõikejõhvi vabastamine:

Oht enda vigastamiseks tamiilipiirajaga!

Hoidke sõrmed tamiilipiirajast ohutus kauguses

Pärast lõiketamiili pikendamist seadke trimmer alati selle tavalisse tööasendisse, enne kui selle sisse lülitate. Lõikejõhvi käsitsi poolist väljavõtmine:185

11. Teenindus/garantii

GARDENA annab tootele kaheaastase garantii (alates otsmise kuupäevast). See garantii hõlmab kõiki tõsiseid defekte, mille puhul on võimalik tõestada, et tegu on materjali- või tootmisvigadega. Garantii alusel vahetame toote välja või parandame selle tasuta, kui täidetud on järgmised tingimused:

• toodet on käsitsetud õigesti ja kasutusjuhendis esitatud nõuete järgi;

• ei ostja ega volitamata kolmas isik ei ole toodet ise parandada proovinud. Kulumaterjalid jõhvipool ega lõikeseade ei kuulu garantii alla. See tootja garantii ei mõjuta kasutaja olemasolevaid garantiipretensioone edasimüüja/müüja vastu. Garantiinõudeesitamiseks pöörduge koos ostu tõendava dokumendiga toote müüja või soovitatud hooldustöökoja poole.

10. Tehnilised andmed

TurbotrimmerSmallCut 300 Accu (Art. 8844) Tähistus Murutrimmer Jõhvi läbimõõt 1,5 mm Lõikelaius 230 mm Jõhvivaru 10 m Jõhvipikendus täisautomaatne Kaal koos akuga 2,0 kg Jõhvipooli pöörlemiskiirus 8 500 p/min Tööpiirkonna heitkoguse 75 dB(A) tase L

määramatuskonstant K

mõõdetud 86 dB(A) garanteeritud 88 dB(A) Käe/käsivarre vibratsioon a vhw

määramatuskonstant K

Aku NiMH (18 V) Aku mahtuvus 1,6Ah Aku laadimise aeg on umbes 6 tundi. Akulaadija Vooluvõrgu pinge 230 V/50 Hz Mõõdetud väljundvool 600 mA Maksimaalne väljundpinge 21V (DC) Mõõdetud kooskõlas standardiga 1) EN 786 ja 2) Mõõdetud kooskõlas standardiga 2000/14/EÜ.
