Mark	Gardena
Mudel	EasyCut 2318V P4A
Kategooria	Niiduk (trimmi)
Viited	14700 / 14701
Toide	Li-ion aku 18 V (POWER FOR ALL PBA 18V süsteem)
Lõikelaius	23 cm
Lõiketera hoidiku pöörlemiskiirus	9500 p/min
Kaal (ilma akuta)	2,0 kg (viide 14700) / 2,1 kg (viide 14701)
Helirõhutase (LpA)	74 dB(A) (määramatus 2,5 dB)
Garanteeritud helivõimsuse tase	85 dB(A) (viide 14700) / 88 dB(A) (viide 14701)
Käe-õlavibratsioon (ahw)	< 2,5 m/s² (määramatus 1,5 m/s²)
Tööasendid	3 asendit (standard, madal, 90° kallutus)
Posti pikkuse reguleerimine	Jah (kinnituspesaga)
Täiendav käepide	Reguleeritav kallutusega
Ohutusseadis	Topeltlüliti (käivituskang + blokeerimisnupp)
Taimede kaitse	Taimede kaitseklamber (reguleeritav)
Lõiketera tüüp	RotorCut plastiktera (kaasas 5 tera, 4 varu)
Kuluosad	Plastikterad (viide 5368) ja lõiketera hoidik
Valikuline lisavarustus	Rattakomplekt (viide 9880) mudelile viide 14701
Korpuse hooldus	Puhastada ilma vee või kemikaalideta, kasutada pehmet harja
Kasutustemperatuur	0 °C kuni 40 °C
Laadimistemperatuur	0 °C kuni 45 °C
Tootja garantii	2 aastat (era kasutus)

Korduma kippuvad küsimused - EasyCut 2318V P4A GARDENA

Kuidas laadida Gardena EasyCut 2318V P4A niiduki akut?

Eemaldage aku, vajutades vabastusnuppu. Ühendage laadija (AL 1810 CV P4A) seinakontakti. Libistage aku laadijale. Roheline indikaator vilgub laadimise ajal ja jääb püsivalt põlema, kui aku on täis. Laadige ainult temperatuuril 0 °C kuni 45 °C.

Mida teha, kui seade ei käivitu?

Kontrollige esmalt, et aku on korralikult sisestatud (kuuldav klõps). Kui laadimise oleku LED vilgub roheliselt, on aku tühi: laadige seda. Kui vea LED süttib punaselt, on aku liiga kuum või liiga külm: oodake, kuni see naaseb temperatuurile 0 °C kuni 45 °C. Kui see vilgub punaselt, on toode defektne: võtke ühendust Gardena klienditeenindusega.

Kuidas vahetada kulunud plastiktera?

Eemaldage aku ja oodake tera täielikku seiskumist. Pöörake seade ümber. Vajutage kergelt tera otsa, lükake see läbi lõiketera hoidiku pilu sissepoole ja tõmmake välja. Sisestage uus RotorCut tera (viide 5368) kuni klõpsuni. Tera peab vabalt pöörlema.

Kuidas reguleerida töökõrgust?

Seadmel on kolm asendit. Madalate asendite (2 ja 3) jaoks hoidke posti kinni, vajutage vabastusnuppu (märgis 10) ja langetage post soovitud asendisse. Asendi 3 (pea 90° juures) jaoks viige post esmalt standardsesse asendisse 1, seejärel vajutage vabastusnuppu (märgis 11) ja pöörake pead 0° kuni 90°.

Millist akut kasutada?

Kasutage ainult POWER FOR ALL PBA 18V süsteemi Li-ion akusid, mille mahtuvus on vähemalt 1,5 Ah (viide 14902: 2,0 Ah, viide 14903: 2,5 Ah jne). Laadige ainult Gardena AL 18..CV laadijaga.

Kuidas niidukit puhastada?

Eemaldage aku. Ärge kunagi kasutage vett ega kemikaale. Puhastage ventilatsiooniavasid pehme harjaga (mitte kruvikeerajaga). Eemaldage rohujäägid kaitsekorpuse alt harjaga. Puhastage aku ja laadija kontaktid kuiva lapiga.

Seade vibreerib tugevalt, mida teha?

Ebanormaalne vibratsioon viitab kulunud terale või kahjustatud lõiketera hoidikule. Peatage seade kohe, eemaldage aku ja vahetage plastiktera välja. Kui vibratsioon jätkub, vahetage lõiketera hoidik (võtke ühendust Gardena klienditeenindusega).

Kuidas niidukit pärast kasutamist hoiustada?

Eemaldage aku ja laadige see. Puhastage seade, aku ja laadija. Hoidke kõike kuivas, suletud ja külmumiskindlas kohas, lastele kättesaamatus kohas.

Millised lisavarustused on saadaval?

RotorCut varuterad (viide 5368), varu lõiketera hoidik (Gardena teeninduse kaudu), rattakomplekt (viide 9880) mudelile viide 14701, lisakud PBA 18V/45 või 18V/72 (viide 14903/14905), kiirlaadija AL 1830 CV P4A (viide 14901).

Kust leida Gardena klienditeenindust?

Vaadake aadressi juhendi tagaküljel või külastage veebisaiti www.gardena.com/fr. Prantsusmaa jaoks võite helistada numbril Azur 0 810 00 78 23 (kohaliku kõne hind). Remonditööd peab tegema Gardena volitatud keskus.

KASUTUSJUHEND EasyCut 2318V P4A GARDENA

Instruktsioonide algupärandi tõlge.

Seda toodet võivad kasutada vähemalt 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid. Lapsed ei tohi tootega mängida. Puhastust ega kasutaja poolset hooldust ei tohi lapsed teha ilma järelevaatajata. Me soovitame, et toodet kasutaksid vähemalt 16-aastased isikud.

Otstarbele vastav kasutamine:

GARDENA Trimmer on ette nähtud muru ja rohupindade trimmimiseks ning niitmiseks eramajapidamistes ja harrastusaedades.

Toode ei sobi pikaajaliseks käitamiseks.

→ Ärge kasutage toodet hekkide lõikamiseks, materjali peenestamiseks ega kompostimiseks.

1. OHUTUS

TÄHELEPANU!

Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles.

Tootel olevad sümbolid:

Kandke alati heakskiidetud kuulmiskaitsevahendeid. Kandke alati heakskiidetud silmakaitsevahendeid.

Võtke aku enne puhastamist või hooldust maha.

jätke vihma kätte.

OHT! Vigastuste oht teistele inimestele! Hoidke piirkonnast, kus te töötate, teised inimesed eemal.

Laadija kohta: Ühendage pistik otsekohe võrgust lahti, kui juhe sai kahjustada või lõigati läbi.

Üldised ohutusjuhised

Elektriohutus

OHT! Elektrilöögi oht!

Vigastuste oht elektrilöögi tõttu.

→ Toode peab saama voolutoite rikkevoolukaitselüliti (FI-lüliti, RCD) kaudu, mille nimirakendusvool on maksimaalselt 30 mA.

Vältige ebatavalist kehahoiakut ja hoidke alati tasakaalu, et seisaksite nõlvadel kogu aeg kindlalt jalul. Kõndige, ärge jookske.

Ärge puudutage liikuvaid ohtlikke detaile enne, kui masin on võrguühendusest lahti ühendatud ja liikuvad ohtlikud detailid on täielikult seisma jäänud.

Kandke masina käitamise ajal kogu aeg tugevaid jalanõusid ja pikki pükse.

Ohutu käitamine

1 Koolitus

a) Lugege juhiseid tähelepanelikult. Viige end kurssi masina juhtimisseadiste ja asjatundliku kasutamisega. b) Ärge mitte kunagi lubage kasutada masinat isikutel, kes pole nende juhistega kursis, ega lastel. Kehtivad kohalikud eeskirjad võivad piirata kasutaja vanust. c) Tuleb silmas pidada, et kasutaja on ise vastutav õnnetuste eest või teistele isikutele või nende varandusele tekitatud ohtude eest.

2 Ettevalmistus

a) Enne kasutamist tuleb kontrollida ühendus- ja pikendusjuhet, kas esineb kahjustuse või vananemise märke. Kui juhe saab kahjustada kasutamise ajal, siis tuleb see viivitamatult võrgust lahti ühendada. ÄRGE PUUDUTAGE JUHMET ENNE, KUI SEE ON VÕRGUST LAHTI ÜHENDATUD. Ärge kasutage masinat, kui juhe on kahjustatud või kulunud. b) Enne kasutamist tuleb masinat visuaalselt kontrollida, kas esineb kahjustatud, puuduvaid või valesti paigaldatud kaitseseadiseid või -katteid. c) Ärge mitte kunagi alustage masina käitamist, kui läheduses on inimesi, eriti lapsi, või koduloomi.

3 Käitamine

a) Hoidke ühendus- ja pikendusjuhe lõikeseadisest eemal. b) Kogu masina kasutamise aja jooksul tuleb kanda silmakaitsevahendeid ja tugevast materjalist kingi. c) Tuleb vältida masina kasutamist halva ilma tingimustes, iseäranis äikeseriski korral. d) Kasutage masinat ainult päevavalguses või hea kunstliku valgustuse puhul. e) Ärge mitte kunagi kasutage kahjustatud katte või kaitseseadisega masinat ega ilma katte või kaitseseadisteta masinat. f) Lülitage mootor sisse ainult siis, kui käed ja jalad on lõikeseadise mõjualast väljas.

g) Ühendage masin alati voolutoitest lahti (s.t ühendage pistik vooluvõrgust lahti, eemaldage tõkestusseadis või väljavõetav patarei).

1) alati, kui masin jäetakse järelevalveta; 2) enne blokeeringu eemaldamist; 3) enne masina kontrollimist, puhastamist või selle kallal tööde tegemist; 4) pärast kokkupuudet võõrkehaga; 5) alati, kui masin hakkab ebatavaliselt vibreerima.

h) Ettevaatust lõikeseadise tekitatud vigastuste ohu tõttu jalgadele ja kätele.

i) Tagage alati, et õhutusavad hoitaks võõrkehadest vabad.

h) Ettevaatust lõikeseadise tekitatud vigastuste ohu tõttu jalgadele ja kätele. i) Tagage alati, et õhutusavad hoitaks võõrkehadest vabad.

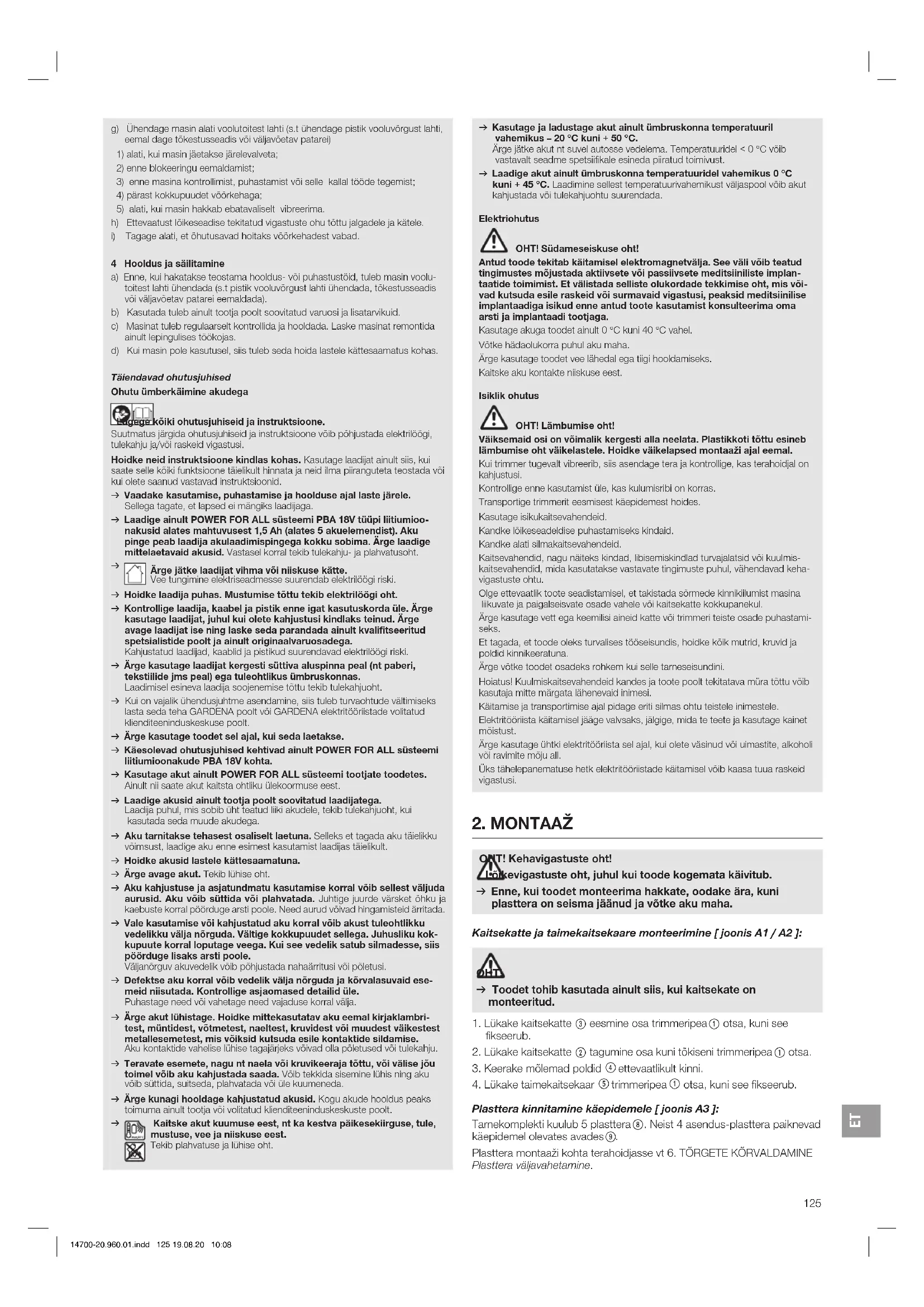

4 Hooldus ja säilitamine

a) Enne, kui hakatakse teostama hooldus- või puhastustöid, tuleb masin voolutoitest lahti ühendada (s.t pistik vooluvõrgust lahti ühendada, tõkestusseadis või väljavõetav patarei eemaldada).

b) Kasutada tuleb ainult tootja poolt soovitatud varuosi ja lisatarvikuid.

c) Masinat tuleb regulaarselt kontrollida ja hooldada. Laske masinat remontida ainult lepingulises töökojas.

d) Kui masin pole kasutusel, siis tuleb seda hoida lastele kättesaamatus kohas.

a) Enne, kui hakatakse teostama hooldus- või puhastustöid, tuleb masin voolutoitest lahti ühendada (s.t pistik vooluvõrgust lahti ühendada, tõkestusseadis või väljavõetav patarei eemaldada). b) Kasutada tuleb ainult tootja poolt soovitatud varuosi ja lisatarvikuid. c) Masinat tuleb regulaarselt kontrollida ja hooldada. Laske masinat remontida ainult lepingulises töökojas. d) Kui masin pole kasutusel, siis tuleb seda hoida lastele kättesaamatus kohas.

Täiendavad ohutusjuhised

Ohutu ümberkäimine akudega

tõiki ohutusjuhiseid ja instruktsioone.

Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke neid instruktsioone kindlas kohas. Kasutage laadijat ainult siis, kui saate selle kõiki funktsioone täielikult hinnata ja neid ilma piiranguteta teostada või kui olete saanud vastavad instruktsioonid.

→ Jälgige lapsi kasutamise, puhastamise ja hoolduse ajal. Nii tagate, et lapsed ei mängiks laadijaga. → Laadige ainult POWER FOR ALL süsteemi PBA 18V tüüpi liitiumioonakusid alates mahutavusest 1,5 Ah (alates 5 akuelemendist). Aku pinge peab sobima laadija akulaadimispingega. Ärge laadige mittelaetavaid akusid. Vastasel juhul tekib tule- ja plahvatusoht. → Ärge jätke laadijat vihma ega niiskuse kätte. Vee tungimine elektriseadmesse suurendab elektrilöögi riski. → Hoidke laadija puhas. Mustus tekitab elektrilöögiohu. → Kontrollige laadijat, kaablit ja pistikut enne igat kasutuskorda. Ärge kasutage laadijat, kui olete kahjustusi tuvastanud. Ärge avage laadijat ise ning laske seda parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Kahjustatud laadijad, kaablid ja pistikud suurendavad elektrilöögi riski. → Ärge kasutage laadijat kergesti süttival aluspinnal (nt paberil, tekstiilil jms) ega tuleohtlikus ümbruskonnas. Laadimisel tekkiv soojenemine põhjustab tuleohu. → Kui ühendusjuhe vajab asendamist, tuleb turvaohtude vältimiseks lasta seda teha GARDENA-l või GARDENA elektritööriistade volitatud klienditeeninduskeskusel. → Ärge kasutage toodet selle laadimise ajal. → Need ohutusjuhised kehtivad ainult POWER FOR ALL süsteemi liitiumioonakudele PBA 18V. → Kasutage akut ainult POWER FOR ALL süsteemi tootjate toodetes. Ainult nii saate akut kaitsta ohtliku ülekoormuse eest. → Laadige akusid ainult tootja soovitatud laadijatega. Laadija, mis sobib teatud tüüpi akudele, võib teiste akude kasutamisel põhjustada tuleohu. → Aku tarnitakse osaliselt laetuna. Täieliku võimsuse tagamiseks laadige aku enne esimest kasutamist täielikult. → Hoidke akud lastele kättesaamatuna. → Ärge avage akut. Tekib lühise oht. → Aku kahjustuse või asjatundmatu kasutamise korral võib sellest eralduda aure. Aku võib süttida või plahvatada. Tagage värske õhu juurdepääs ja pöörduge kaebuste korral arsti poole. Need aurud võivad ärritada hingamisteid. → Vale kasutamise või kahjustatud aku korral võib akust lekkida tuleohtlikku vedelikku. Vältige kokkupuudet sellega. Juhusliku kokkupuute korral loputage veega. Kui vedelik satub silma, pöörduge ka arsti poole. Väljalekkinud akuvedelik võib põhjustada nahaärritust või põletusi. → Defektse aku korral võib vedelik lekkida ja niisutada ümbritsevaid esemeid. Kontrollige asjaomaseid osi. Puhastage need või vahetage vajadusel välja. → Ärge lühistage akut. Hoidke kasutamata akut eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või muudest väikestest metallesemetest, mis võivad põhjustada kontaktide ühendamist. Aku kontaktide vaheline lühis võib põhjustada põletusi või tulekahju. → Teravad esemed, nagu nael või kruvikeeraja, või välisjõud võivad akut kahjustada. Võib tekkida sisemine lühis ning aku võib süttida, suitseda, plahvatada või üle kuumeneda. → Ärge kunagi hooldage kahjustatud akusid. Kogu aku hooldus peaks toimuma ainult tootja või volitatud klienditeeninduskeskuste poolt. → Kaitske akut kuumuse eest, sealhulgas pikaajalise päikesekiirguse, tule, mustuse, vee ja niiskuse eest. Tekib plahvatuse ja lühise oht.

Kasutage ja ladustage akut ainult ümbruskonna temperatuuril vahemikus -20 °C kuni +50 °C. Ärge jätke akut näiteks suvel autosse. Temperatuuridel alla 0 °C võib vastavalt seadme spetsiifikale esineda piiratud toimivust. Laadige akut ainult ümbruskonna temperatuuridel vahemikus 0 °C kuni +45 °C. Laadimine sellest temperatuurivahemikust väljaspool võib akut kahjustada või suurendada tulekahjuohtu.

Elektriohutus

OHT! Südameseiskuse oht!

Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tingimustes mõjutada aktiivsete või passiivsete meditsiiniliste implantaatide toimimist. Et välistada selliste olukordade tekkimise oht, mis võivad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiinilise implantaadiga isikud enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga.

Kasutage akuga toodet ainult temperatuurivahemikus 0 °C kuni 40 °C.

Võtke hädaolukorras aku maha.

Ärge kasutage toodet vee lähedal ega tiigi hooldamiseks.

Kaitske aku kontakte niiskuse eest.

Isiklik ohutus

OHT! Lämbumise oht!

Väiksemaid osi on võimalik kergesti alla neelata. Plastikkoti tõttu esineb lämbumise oht väikelastele. Hoidke väikelapsed montaaži ajal eemal.

Kui trimmer tugevalt vibreerib, siis asendage tera ja kontrollige, kas terahoidjal on kahjustusi.

Kontrollige enne kasutamist üle, kas kulumisribi on korras.

Transportige trimmerit eesmisest käepidemest hoides.

Kasutage isikukaitsevahendeid.

Kandke lõikeseadeldise puhastamiseks kindaid.

Kandke alati silmakaitsevahendeid.

Kaitsevahendid, nagu näiteks kindad, libisemiskindlad turvajalatsid või kuulmiskaitsevahendid, mida kasutatakse vastavate tingimuste puhul, vähendavad kehavigastuste ohtu.

Olge ettevaatlik toote seadistamisel, et takistada sõrmede kinnikiilumist masina liikuvate ja paigalseisvate osade vahele või kaitsekatte kokkupanekul.

Ärge kasutage võtit ega keemilisi aineid katte või trimmeri teiste osade puhastamiseks.

Et tagada, et toode oleks turvalises tööseisundis, hoidke kõik mutrid, kruvid ja poldid kinnikeeratuna.

Ärge võtke toodet osadeks rohkem kui selle tarneseisundini.

Hoiatus! Kuulmiskaitsevahendeid kandes ja toote poolt tekitatava müra tõttu võib kasutaja mitte märgata lähenevaid inimesi.

Käitamise ja transportimise ajal pidage eriti silmas ohtu teistele inimestele.

Elektritööriista käitamisel jääge valvsaks, jälgige, mida te teete ja kasutage kainet mõistust.

Ärge kasutage ühtki elektritööriista sel ajal, kui olete väsinud või uimastite, alkoholi või ravimite mõju all.

Üks tähelepanematuse hetk elektritööriistade käitamisel võib kaasa tuua raskeid vigastusi.

2. MONTAAŽ

Kehavigastuste oht!

Kehavigastuste oht, juhul kui toode kogemata käivitub.

Enne, kui toodet monteerima hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Kaitsekatte ja taimekaitsekaare monteerimine [joonis A1 / A2]:

Toodet tohib kasutada ainult siis, kui kaitsekate on monteeritud.

1. Lükake kaitsekatte ③ eesmine osa trimmeripea ① otsa, kuni see fikseerub.
2. Lükake kaitsekatte ② tagumine osa kuni tökiseni trimmeripea ① otsa.
3. Keerake mõlemad poldid ④ ettevaatlikult kinni.
4. Lükake taimekaitsekaar ⑤ trimmeripea ① otsa, kuni see fikseerub.

Plasttera kinnitamine käepidemele [joonis A3]:

Tarnekomplekti kuulub 5 plasttera ⑧. Neist 4 asendusplastterat paiknevad käepidemel olevates avades ⑨.

Plasttera montaaži kohta terahoidjasse vt 6. TÕRGETE KÕRVALDAMINE, Plasttera väljavahetamine.

3. KÄSITSEMINE

Kehavigastuste oht!

Vigastuste oht, juhul kui toode kogemata käivitub.

Enne, kui toodet seadistama või transportima hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Järgige võrgupinget! Vooluallika pinge peab laadija tüübisildil olevate andmetega kokku langema.

GARDENA akuga trimmerite (art. nr. 14700-55 / 14701-55) puhul ei kuulu aku ega laadija tarnekomplekti.

Tänu intelligentsele laadimisprotsessile tuvastatakse aku laetuse aste automaatselt ning seda laetakse sõltuvalt aku temperatuurist ja pingest vastavalt laadimise optimaalse voolutugevusega.

Seeläbi säästate akut ja see jääb laadijas säilitamise puhul alati täielikult laetuks.

1. Vajutage lukustuse vabastusnuppu Ⓐ ja võtke aku Ⓑ akusahtlist Ⓓ välja.
2. Ühendage akulaadija © võrgu pistikupesasse.
3. Lükake akulaadija © aku Ⓑ otsa.

Akut laetakse, kui laadijal olev aku laadimise märgutuli ⑯ vilgub roheliselt.

Aku on täielikult laetud, kui laadijal olev aku laadimise märgutuli © põleb pidevalt roheliselt (Laadimiskestuse, vt 7. TEHNILISED ANDMED).

1. Kontrollige laadimise ajal regulaarsete ajavahemike tagant laadimisolekut.
2. Kui aku Ⓑ on täielikult laetud, siis võite aku Ⓑ laadija Ⓒ küljest lahti ühendada.

Märgutulede elementide tähendus:

Laadijal olev märgutuli [joonis O3]:

Aku laadimise märgutuli 📁 vilkuv tuli: Laadimisprotsessi signaliseeritakse aku laadimise märgutule 📁 vilkumise teel.

Aku laadimise märgutule (lc) püsivalt põlev tuli

Juhis: laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb laadimistemperatuuri lubatud vahemikku, vt 7. TEHNILISED ANDMED.

Aku laadimise märgutule (püsivalt põlev tuli) signaliseerib, et aku on täielikult laetud või et aku temperatuur jääb laadimistemperatuuri lubatud vahemikust väljapoole ning seepärast ei saa seda laadida. Niipea kui on jõutud lubatud temperatuurivahemikku, hakatakse akut laadima.

Kui akut pole sisse pistetud, siis signaliseerib aku laadimise märgutule püsivalt põlev tuli, et võrgupistik on pistikupesasse ühendatud ja et laadija on kältamisvalmis.

Tootel olev aku laetuse taseme märgutuli Ⓟ [joonis O4/O14]:

Pärast toote käivitamist näidatakse 5 sekundiks aku laetuse taseme märgutuld Ⓗ.

Aku laetuse tase: Aku laetuse taseme märgutuli

67 – 100 % on laetud	1), 2) ja3) põlevad roheliselt
34 – 66 % on laetud	1) ja 2) põlevad roheliselt
11 – 33 % on laetud	1) põleb roheliselt
0 – 10 % on laetud	1) vilgub roheliselt

Kui LED Ⓜ vilgub roheliselt, siis peab akut laadima.

Kui törke LED Ⓥ põleb või vilgub, vt 6. TÖRGETE KÕRVALDAMINE.

Ettevalmistus töö ajal hoidmiseks:

Tööasend 1 [joonis O5]:

Standardseks trimmimiseks.

Tööasend 2 [joonis O6/O7]:

Takistustega trimmimine.

Takistuste korral saab trimmimiseks langetada juhtraua standardasendist 1 kahte langetatud asendisse 2 või 3.

1. Asetage trimmer maapinnale.
2. Hoidke trimmerit juhtrauast ⑦ mõlema käega selliselt, et saaksite ühe sõrmega lukustuse vabastusnuppu ⑩ vajutada.
3. Vajutage lukustuse vabastusnuppu ⑩ ja langetage juhtraud ⑦ soovitud asendisse.
4. Laske lukustuse vabastusnupp ⑩ lahti ja laske juhtraual ⑦ uuesti fikseeruda.

Tööasend 3 (ainult art. nr. 14701 jaoks) [joonis O8/O9]:

Muruservadest lõikamine.

TÄHELEPANU! Trimmerit tohib kasutada ainult siis, kui trimmeripea on kas asendis 0° või 90° fikseerunud.

Selleks, et trimmeripead ① saaks 90° võrra pöörata, peab juhtraud paiknema standardasendis 1.

1. Hoidke trimmerit juhtrauast ⑦ mõlema käega selliselt, et saaksite ühe sõrmega lukustuse vabastusnuppu ⑪ vajutada.
2. Vajutage lukustuse vabastusnuppu ⑪ ja pöörake trimmeripead ① 0° asendist 90° peale, kuni see fikseerub.
3. Laske lukustuse vabastusnupp ⑪ lahti ja laske juhtraual ⑦ uuesti fikseeruda.

Juhtraua pikkuse seadistamine [joonis O10]:

OHT!

Kui juhtraud on täielikult sisse tömmatud (transpordiasendis), siis ei tohi toodet kasutada.

1. Vabastage kinnitusvõru ⑥.
2. Tömmake juhtraud ⑦ soovitud pikkuses välja.
3. Keerake kinnitusvõru ⑥ uuesti kinni.

Lisakäepideme asendi seadistamine [joonis 011]:

Lisakäepideme asendi saab seadistada teie kehasuurusele.

1. Tõmmake hooba ⑫.
2. Kallutage lisakäepide ⑬ soovitud asendisse.
3. Laske hoob ⑫ uuesti lahti. Kui trimmer on kehasuurusele õigesti seadistatud, siis on kehahoiak püstine ja trimmeripea tööasendis 1 kergelt ettepoole kallutatud. → Hoidke trimmerit peakäepidemest ⑭ ja lisakäepidemest ⑬ selliselt, et trimmeripea oleks kergelt ettepoole kallutatud.

Taimekaitsekaare seadistamine:

• Tööasend [joonis O12]
• Hoideasend [joonis O13] → Tömmake taimekaitsekaar ⑤ maha ja lükake see soovitud asendisse, kuni see fikseerub.

Trimmeri startimine [joonis 01/014]:

Kehavigastuste oht!

Vigastuste oht, kui toode ei peatu stardihoovast lahti lastes.

→ Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage näiteks stardihooba käepideme külge.

Toode on varustatud kahe lülitiga turvaseadisega (sisselülitustõkkega stardihoovaga), mis takistab toote kogemata sisselülitamist.

Käivitamine:

1. Asetage aku Ⓑ akusahtlisse Ⓓ, kuni see kuuldavalt fikseerub.
2. Hoidke ühe käega lisakäepidet ⑬.
3. Hoidke teise käega põhikäepidet ⑭, lükake sisselülitustõkis ⑮ ettepoole ja tõmmake stardihooba ⑯. Trimmer käivitub ja 5 sekundiks näidatakse aku laetuse taseme märgutuld Ⓗ.
4. Laske sisselülitustõkis ⑮ uuesti lahti.

TÄHELEPANU! Vältige plasttera ja terahoidja kokkupuudet kõvade esemetega (müüri, kivide, tarade jms), et takistada plasttera või terahoidja kulumist või murdumist.

Peatamine:

1. Laske stardihoob ⑯ lahti. Trimmer peatub.
2. Vajutage lukustuse vabastusnuppu Ⓐ ja võtke aku Ⓑ akusahtlist Ⓓ välja.

4. HOOLDUS

Kehavigastuste oht!

Kehavigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet hooldama hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Trimmeri puhastamine [joonis M1]:

Kehavigastuste oht!

Vigastuste oht ja toote kahjustuste risk.

→ Ärge puhastage toodet vee ega veejoaga (iseäranis kõrgsurve veejoaga). → Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi.

Õhutuspilud peavad olema alati puhtad.

1. Puhastage õhupilud ⑰ pehme harjaga (ärge kasutage kruvikeerajat).
2. Puhastage kõik liikuvad osad pärast igat kasutuskorda. Eemaldage eriti rohu ja mustuse jäägid kaitsekattest ②.

Aku ja akulaadija puhastamine:

Enne, kui ühendate akulaadija, tagage, et aku ja akulaadija pealispind ning kontaktid oleksid alati puhtad ja kuivad.

Ärge kasutage voolavat vett.

→ Akulaadija: Puhastage kontaktid ja plastosad pehme, kuiva lapiga. → Aku: Puhastage aku õhutuspilud ning ühendused aeg-ajalt pehme, puhta ja kuiva pintsli abil.

5. HOIULEPANEK

Kasutuselt kõrvaldamine:

Toodet peab säilitama lastele ligipääsmatuna.

1. Võtke aku maha.
2. Laadige akut.
3. Puhastage trimmer, aku ja akulaadija (vt 4. HOOLDUS).
4. Pange trimmer, aku ning akulaadija hoiule kuiva, suletud ja pakasekindlasse kohta.

Kasutuselt kõrvaldamine:

(vastavalt direktiivile 2012/19/EL)

Toodet ei tohi kasutuselt kõrvaldada koos tavaliste olmejäätmetega. Selle peab kasutuselt kõrvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

→ Kõrvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

Aku kasutuselt kõrvaldamine:

GARDENA aku sisaldab liitium-ioon elemente, mille kasutuselt kõrvaldamine nende kasutusaja lõpul peab toimuma tavalistest olmejäätmetest eraldi.

Li-ion

TÄHELEPANU!

→ Körvaldage akud kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil. 1. Laadige liitium-ioon elemendid täielikult tühjaks (pöörduge GARDENA teenindusse). 2. Kindlustage liitium-ioon elementide kontaktid lühise vastu. 3. Körvaldage liitium-ioon elemendid kasutuselt nõuetekohaselt.

6. TÕRGETE KÕRVALDAMINE

Kehavigastuste oht!

Kehavigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toote tõrkeid kõrvaldama hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Plastterade väljavahetamine [joonis T1/T2]:

OHT! Kehavigastused!

→ Ärge kasutage metallist lõikeelemente ega varuosi ja lisatarvikuid, mis ei ole GARDENA poolt ette nähtud.

Kui kulumisribi ¹⁸ ei ole enam nähtaval, siis peab terahoidja ¹⁸ välja vahetama. Pöörduge GARDENA teeninduse poole.

Plastterad tohivad olla maksimaalselt poole pikkuseni ära kulunud. Kasutada tohib ainult GARDENA originaal-asendusterasid RotorCut. Asendus-plastterad saate hankida oma GARDENA edasimüüjalt või otse GARDENA teenindusest.

• GARDENA asendusterad RotorCut turbotrimmerile art. nr. 5368

Plasttera mahavõtmine:

1. Pöörake trimmer ümber.
2. Vajutage plasttera otsa kergelt allapoole (A), lükake plasttera ⑧ läbi terahoidja ⑯ sissepoole (B) ja tõmmake see välja.

Plasttera kohalepaigutamine:

→ Lükake uus plasttera ⑧ läbi terahoidja ⑱ metallpilu, kuni ühendus kuuldavalt fikseerub (klõps). Kui uus plasttera on korrektselt kohale paigutatud, siis saab seda kergesti pöörata.

Probleem Võimalik põhjus Kõrvaldamine

Trimmer el lõlka võl lõlkab halvasti	Plasttera on ära kulunud või liiga lühike.	→ Vahetage plasttera välja.
	Plasttera on murdunud. → Vahetage plasttera välja.
Trimmer vibreerib tugevalt	Plasttera on liiga tugevalt ära kulunud ja kutsub esile tasakaalu kadumise.	→ Vahetage plasttera välja.
	Terahoidja on ära kulunud.	→ Vahetage terahoidja välja.
Trimmerit el saa peatada	Stardilhoob killub kinni.	→ Võtke aku maha ja vabastage stardihoob.
Trimmer el kälvitu või selskub.LED11 vilgub roheliselt [joonis 04]	Aku on tühl.	→ Laadlige akut.
Trimmer el kälvitu või seiskub.Törke LED22 põleb punaselt [joonis 04]	Aku temperatuur jääb lubatud vahemikust väljapoole.	→ Oodake, kuni aku temperatuur jääb uuesti vahemikku 0 °C ... +45 °C.
	Trimmeril olevate aku kontak-tide vahel on veetilku või niis-kust.	→ Eemaldage veetilgad/nilskus kuiva lapi abil.
	Mootor on blokeeritud.	→ Eemaldage takistus.Käivitage uuesti.
Trimmer el kälvitu või selskub.Törke LED33 vilgub punaselt [joonis 04]	Toode on defektne.	→ Pöörduge GARDENA teenin-duse poole.
Trimmer ei kälvitu või seiskub.Törke LED34 el põle [joonis 04]	Aku ei ole täielikult akusahtlisse asetatud.	→ Asetage aku täielikult akusahtlisse, kuni see kuuldavaltfiksecrub.
	Aku on defektne.	→ Asendage aku.
	Toode on defektne.	→ Pöörduge GARDENA teenin-duse poole.
Laadlmisprotsess ei ole võimalik.Aku laadlmlse märgutull15 põleb püsivalt [joonis 03]	Aku ei ole (õigesti) otsa pandud.	→ Pange aku korrektselt laadija otsa.
	Aku kontaktid on mustunud.	→ Puhastage aku kontaktid (nt akut mitu korda otsa pilstes ja lahti ühendades. Vajaduse korral asendage aku).
	Aku temperatuur jääb laadimistemperatuurilubatud vahemikust väljapoole.	→ Oodake, kuni aku temperatuur jääb uuesti vahemikku 0 °C ... +45 °C.
	Aku on defektne.	→ Asendage aku.
Aku laadlmlse märgutull16 ei põle [joonis 03]	Laadija võrgupistik ei ole (õigesti) sisse pistetud.	→ Pistke võrgupistik (täielikult) pistikupesasse.
	Pistilkupesa, võrgukaabel või laadija on defektne.	→ Kontrollige võrgupinget. Laske vajaduse korral laadijat volitatud lepingulise edasi-müüja või GARDENA teenin-duse poolt kontrollida.

JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskusesse. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

1. TEHNILISED ANDMED

Akuga trimmer	Ühik	Väärtus (art. nr. 14700)	Väärtus (art. nr. 14701)
Nimlvoolutugevus	A	2,3	2,3

Akuga trimmer Ühik Väärtus (art. nr. 14700) Väärtus (art. nr. 14701)

Nimplinge V (DC) 18 18
Lõlkelalus cm 23 23
Pöörlemiskiirus p/min 9500 9500
Kaal (llma akuta) kg 2,0 2,1
Hellröhutase LpA1) Määramatus kpA	dB (A)	742,5	742,5
Müravõlmsustase LWA2) :möõdetud / garanteeritudMääramatus kWA	dB (A)	83/851,6	86/881,8
Käslvarre ja käelabavibratsioona vhw1) Määramatus kvhw	m/s 2	<2,51,5	<2,51,5

Mõõtemeetod vastavalt: EN 50636-2-91 RL 2000/14/EC

JUHIS: Näidatud vibratsiooni emissiooni väärtus on mõõdetud vastavalt standarditud katsemeetodile ja seda saab kasutada elektritööriistade omavaheliseks võrdluseks. Seda väärtust saab kasutada ka kokkupuute esialgseks

hindamiseks. Vibratsiooni emissiooni väärtus võib elektritööriista tegeliku kasutamise käigus varieeruda.

Süsteemi aku	Ühik Väärtus (art. nr. 14902)PBA 18V 2,0Ah W-B	Väärtus (art. nr. 14903)PBA 18V 2,5Ah W-B
Aku pinge V (DC) 18 18
Aku mahtuvus Ah 2,0 2,5
Elementide arv (Li-ioon)	5	5

Sobivad POWER FOR ALL süsteemi akulaadijad: AL 18..CV.

Akulaadija AL 1810 CV P4A Ühik Väärtus (art. nr. 14900)

Võrgupinge	V (AC)	220 – 240
Võrgusagedus	Hz 50 – 60
Nimlvõlmsus	W	26
Aku laadimispinge V (DC) 18
Maksimaalne aku laadimise voolutugevus	mA	1000
Aku laadimisaeg 80% / 97...100% (ca)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Laadimistemperatuuri lubatud vahemik	°C 0 – 45
Kaal vastavalt EPTA protseduurile01:2014	kg 0,17
Kaitseklass		/

Sobivad POWER FOR ALL süsteemi akud: PBA 18V.

1. LISATARVIKUD

GARDENA Asendusterad RotorCut, turbotrimmerile	Ärakasutatud plastterade väljavahetamiseks.	art. nr. 5368
GARDENA Varu-terahoidja	Saadaval GARDENA teenindusest.
GARDENA Rattakomplekt trimmeri jaoks (ainult art. nr. 14701 jaoks)	Muruservade lihtsa lõikamise tarbeks.	art. nr. 9880
GARDENA Süsteemi aku PBA 18V/45 P4A PBA 18V/72 P4A	Aku täiendava tõõaja tarbeks või vaheluseks.	art. nr. 14903 art. nr. 14905
GARDENA Aku klirlaadija AL 1830 CV P4A	POWER FOR ALL süsteemi akude PBA 18V..W-.kiirekslaadimiseks.	art. nr. 14901

9. TEENINDUS/GARANTII

Teenindus:

Palun võtke ühendust tagaküljel toodud aadressil.

Garantiideklaratsioon:

Garantiinõude korral ei nõuta teilt pakutud teenuste eest tasu.

GARDENA Manufacturing GmbH annab kõigile GARDENA uutele originaaltoodetele 2 aastat garantiid alates esmasest ostust edasimüüjalt, kui

tooteid on kasutatud eranditult isiklikuks tarbeks. Teisesturult omandatud toodete osas käesolev tootja garantii ei kehti. Antud garantii puudutab kõiki olulisi tootel esinevaid puudusi, mis on tõendatult tekkinud materjali- või tootmisvigade tagajärjel. Kui see garantii kuulub täitmisele, siis tarnitakse täisfunktsionaalne asendustoode või parandatakse meile saadetud toode tasuta; jätame endale õiguse valida kahe nimetatud variandi vahel. Teenusele kehtivad järgmised eeldused.

• Toodet on kasutatud sihtotstarbeliselt, järgides kasutusjuhendis toodud soovitusi.
• Ei ostja ega kolmandad isikud ei ole püüdnud toodet avada või parandada.
• Käitamisel kasutati ainult GARDENA varu- ja kuluosade originaale.
• Ostu tõendava dokumendi esitamine.

Osade ja komponentide tavapärane kulumine (näiteks teradel, terade kinnitusdetailidel, turbiinidel, valgustusseadmetel, kiil- ja hammasrihmadel, tiivikutel, õhufiltritel, süüteküünaldel), visuaalsed muutused ning kuluosad ja kulumaterjalidest osad on garantiist välistatud.

Tootja garantii piirdub asendustame ja parandamisega vastavalt eespoolnimetatud tingimustele. Teised meie kui tootja vastu suunatud nõuded, näiteks kahju hüvitamiseks, ei ole tootja garantiiga põhjendatud. Käesolev tootja garantii ei puuduta loomulikult edasimüüja/müüja vastu esitatavaid seadustes ja lepingutes sätestatud garantii täitmisnõudeid.

Tootja garantii puhul kohaldatakse Saksamaa Liitvabariigi õigusnorme. Garantijuhtumi korral saatke palun defektne toode koos ostu tõendava dokumendi koopia ja vea kirjeldusega piisavalt frankeerituna GARDENA teeninduse aadressile.

Kuluosad:

Plasttera ja terahoidja on kuluosad ning seega garantiist välistatud.
