BRUKSANVISNING EasyCut 2318V P4A GARDENA

Avfallshantering av batteriet:

Byta plastkniv [bild T1/T2]:

FARA! Skärskador!

Der er fare for eksplosion og kortslutning.

FARE! Legemsbeskadigelse! Pare for kvæstelser og risik

Plastkniven og knivholderen er sliddele og dermed undtaget fra garantien.

FI Akkutrimmeri

1. TURVALLISUUS....32
2. KOKOONPANO 34
3. KÄYTTÖ....34
4. HUOLTO 35
5. SÄILYTYS....35
6. VIKOJEN KORJAUS....35
7. TEKNISET TIEDOT 36
8. LISÄTARVIKKEET....36
9. HUOLTOPALVELU/TAKUU 36

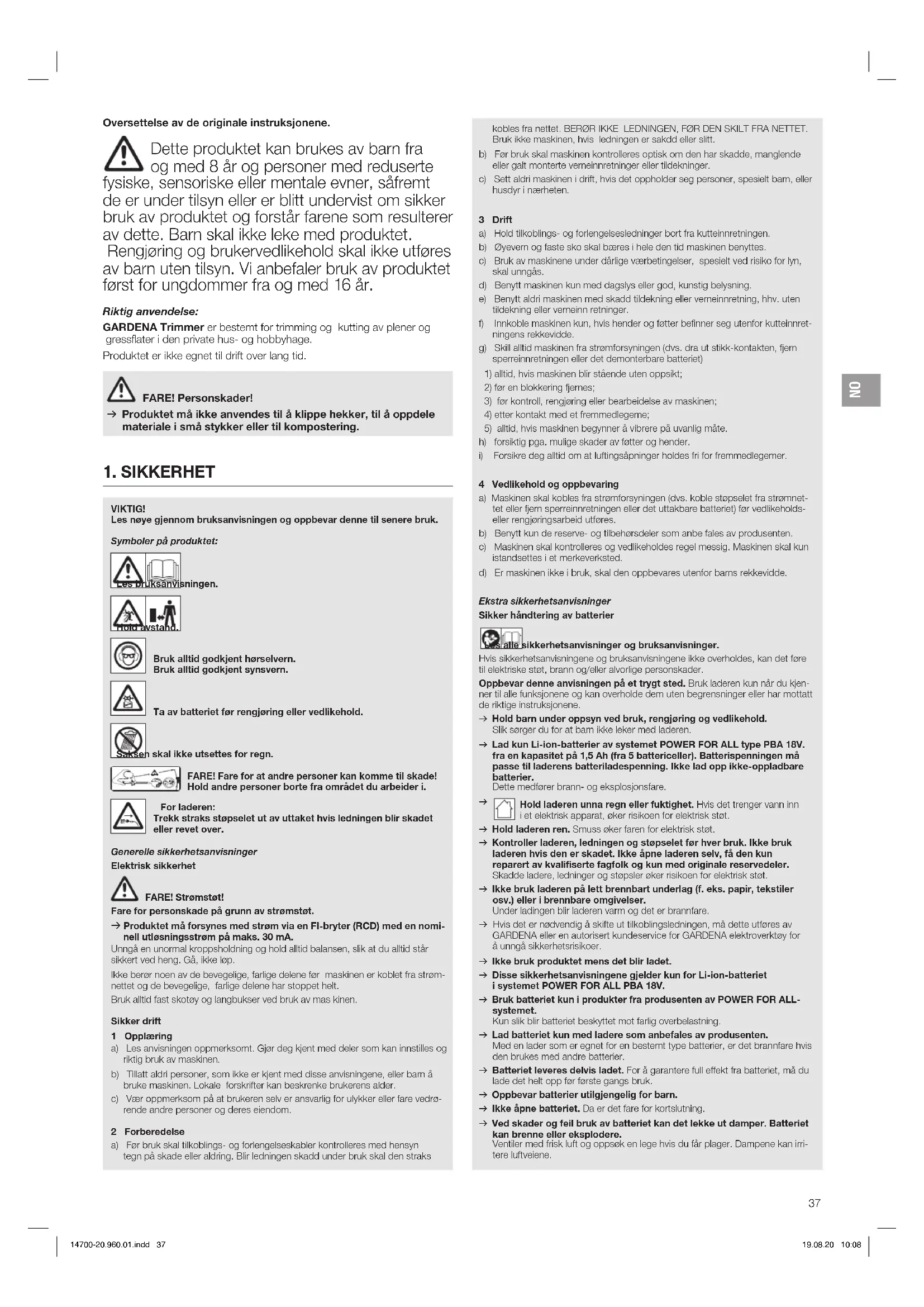

Oversettelse av de originale instruksjonene.

Dette produktet kan brukes av barn fra og med 8 år og personer med reduserte fysiske, sensoriske eller mentale evner, såfremt de er under tilsyn eller er blitt undervist om sikker bruk av produktet og forstår farene som resulterer av dette. Barn skal ikke leke med produktet.

Rengjøring og brukervedlikehold skal ikke utføres av barn uten tilsyn. Vi anbefaler bruk av produktet først for ungdommer fra og med 16 år.

Riktig anvendelse:

GARDENA Trimmer er bestemt for trimming og kutting av plener og gressflater i den private hus- og hobbyhage.

→ Produktet må ikke anvendes til å klippe hekker, til å oppdele materiale i små stykker eller til kompostering.

1. SIKKERHET

VIKTIG!

Les nøye gjennom bruksanvisningen og oppbevar denne til senere bruk.

Symboler på produktet:

Bruk alltid godkjent hørselvern. Bruk alltid godkjent synsvern.

Ta av batteriet før rengjøring eller vedlikehold.

skal ikke utsettes for regn.

FARE! Fare for at andre personer kan komme til skade! Hold andre personer borte fra området du arbeider i.

For laderen: Trekk straks støpselet ut av uttaket hvis ledningen blir skadet eller revet over.

Generelle sikkerhetsanvisninger

Elektrisk sikkerhet

FARE! Strømstøt!

Fare for personskade på grunn av strømstøt.

→ Produktet må forsynes med strøm via en FI-bryter (RCD) med en nominell utløsningsstrøm på maks. 30 mA.

Unngå en unomal kroppsholdning og hold alltid balansen, slik at du alltid står sikkert ved heng. Gå, ikke løp.

Ikke berør noen av de bevegelige, farlige delene før maskinen er koblet fra strømnettet og de bevegelige, farlige delene har stoppet helt.

Bruk alltid fast skotøy og langbukser ved bruk av mas kinen.

Sikker drift

1 Opplæring

a) Les anvisningen oppmerksomt. Gjør deg kjent med deler som kan innstilles og riktig bruk av maskinen.

b) Tillatt aldri personer, som ikke er kjent med disse anvisningene, eller barn å bruke maskinen. Lokale forskrifter kan beskrenke brukerens alder.

c) Vær oppmerksom på at brukeren selv er ansvarlig for ulykker eller fare vedrørende andre personer og deres eiendom.

2 Forberedelse

a) Før bruk skal tilkoblings- og forlengelseskabler kontrolleres med hensyn tegn på skade eller aldring. Blir ledningen skadd under bruk skal den straks

b) Før bruk skal maskinen kontrolleres optisk om den har skadde, manglende eller galt monterte verneinnretninger eller tildekninger.
c) Sett aldri maskinen i drift, hvis det oppholder seg personer, spesielt barn, eller husdyr i nærmeten.

3 Drift

a) Hold tilkoblings- og forlengelsesledninger bort fra kutteinnretningen.
b) ∅yevem og faste sko skal bæres i hele den tid maskinen benyttes.
c) Bruk av maskinene under dårlige værbetingelser, spesielt ved risiko for lyn, skal unngås.
d) Benytt maskinen kun med dagslys eller god, kunstig belysning.
e) Benytt aldri maskinen med skadd tildekning eller vemeinnretning, hhv. uten tildekning eller vemeinn retninger.
f) Innkoble maskinen kun, hvis hender og føtter befinner seg utenfor kutteinnretningens rekkevidde.
g) Skill alltid maskinen fra strømforsyningen (dvs. dra ut stikk-kontakten, fjem sperreinnretningen eller det demonterbare batteriet)

1) alltid, hvis maskinen blir stående uten oppsikt;
2) før en blokkering fjernes:
3) før kontroll, rengjøring eller bearbeidelse av maskinen;
4) etter kontakt med et fremmedlegeme;
5) alltid, hvis maskinen begynner å vibrere på uvanlig måte.

h) forsiktig pga. mulige skader av føtter og hender.

i) Forsikre deg alltid om at luftingsåpninger holdes fri for fremmedlegemer.

4 Vedlikehold og oppbevaring

a) Maskinen skal kobles fra strømforsyningen (dvs. koble støpselet fra strømnettet eller fjern sperreinnretningen eller det uttakbare batteriet) for vedlikeholds- eller rengjøringsarbeid utføres.
b) Benytt kun de reserve- og tilbehørsdeler som anbe fales av produsenten.
c) Maskinen skal kontrolleres og vedlikeholdes regel messig. Maskinen skal kun istandsettes i et merkeverksted.
d) Er maskinen ikke i bruk, skal den oppbevares utenfor barns rekkevidde.

Sikker håndtering av batterier

sikkerhetsanvisninger og bruksanvisninger.

Hvis sikkerhetsanvisningene og bruksanvisningene ikke overholdes, kan det føre til elektriske støt, brann og/eller alvorlige personskader.

Oppbevar denne anvisningen på et trygt sted. Bruk laderen kun når du kjennar til alle funksjonene og kan overholde dem uten begrensninger eller har mottatt de riktige instruksjonene.

→ Hold barn under oppsyn ved bruk, rengjøring og vedlikehold. Slik sørger du for at barn ikke leker med laderen.
→ Lad kun Li-ion-batterier av systemet POWER FOR ALL type PBA 18V. fra en kapasitet på 1,5 Ah (fra 5 battericeller). Batterispenningen må passe til laderens batteriladespenning. Ikke lad opp ikke-oppladbare batterier. Dette medfører brann- og eksplosjonsfare.
→ Hold laderen unna regn eller fuktighet. Hvis det trenger vann inn i et elektrisk apparat, øker risikoen for elektrisk støt.
→ Hold laderen ren. Smuss øker faren for elektrisk støt
→ Kontroller laderen, ledningen og støpselet før hver bruk. Ikke bruk laderen hvis den er skadet. Ikke åpne laderen selv, få den kun reparert av kvalifiserte fagfolk og kun med originale reservedeler. Skadde ladere, ledninger og støpsler øker risikoen for elektrisk støt.
→ Ikke bruk laderen på lett brennbart underlag (f. eks. papir, tekstiler osv.) eller i brennbare omgivelser. Under ladingen blir laderen varm og det er brannfare.
→ Hvis det er nødvendig å skifte ut tilkoblingsledningen, må dette utføres av GARDENA eller en autorisert kundeservice for GARDENA elektroverktøy for å unngå sikkerhetsrisikoer.
→ Ikke bruk produktet mens det blir ladet.
→ Disse sikkerhetsanvisningene gjelder kun for Li-ion-batteriet i systemet POWER FOR ALL PBA 18V.
→ Bruk batteriet kun i produkter fra produsenten av POWER FOR ALL-systemet. Kun silk blir batteriet beskyttet mot farlig overbelastning.
→ Lad batteriet kun med ladere som anbefales av produsenten. Med en lader som er egnet for en bestemt type batterier, er det brannfare hvis den brukes med andre batterier.
→ Batteriet leveres delvis ladet. For å garantere full effekt fra batteriet, må du lade det helt opp før første gangs bruk.
→ Oppbevar batterier utilgjengelig for barn.
→ Ikke åpne batteriet. Da er det fare for kortslutning.
→ Ved skader og feil bruk av batteriet kan det lekke ut damper. Batteriet kan brenne eller eksplodere.
Ventiler med frisk luft og oppsøk en lege hvis du får plager. Dampene kan imitere luftvøiene.

→ Ved feil bruk eller skadet batteri kan brennbar væske sive ut av bat teriet. Unngå kontakt med denne. Ved tilfeldig kontakt, skyll med vann. Hvis du får væsken i øynene, må du i tillegg oppsøke en lege. Utsivende batterivæske kan føre til hudirritasjoner eller forbrenninger.
→ Ved defekt batteri kan væske lekke ut og dekke nærliggende gjenstander. Kontroller de gjeldende delene. Røngjør disse delene eller skift dem ev. ut.
→ Ikke kortslutt batteriet. Hold batteriet som ikke er i bruk, på avstand fra binders, mynter, nøkler, spikre, skruer eller andre små metallgjenstander som kan forårsake en overbroing av kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
→ Batteriet kan bli skadet av spisse gjenstander, som f. eks. spiker eller skrujern, eller fra andre kraftpåvirkninger. Det kan føre til en intern kortslutning og batteriet kan begynne å brenne, ryke, eksplodere eller bli overopphetet.
→ Vedlikehold aldri skadde batterier. Samtlig vedlikehold av batterier må kun utføres av produsenten eller et autorisert kundesenter.
→ Beskytt batteriet mot varme, f. eks. mot kontinuerlig direkte sollys, brann, smuss, vann og fuktighet. Det er fare for kortslutning.
→ Bruk og lagre batteriet kun ved en omgivelsestemperatur mellom - 20 °C og + 50 °C. Om sommeren må du ikke la batteriet ligge f.eks. I bilen. Ved temperaturer < 0 °C kan det sikje en apparatspesifikk effektbegrensning.
→ Lad batteriet kun ved omgivelsestemperaturer mellom 0 °C og +45 °C. Lading utenfor temperaturområdet kan skade batteriet eller øke brannfaren.

Elektrisk sikkerhet

FARE! Hjertestans!

Dette produktet genererer et elektromagnetisk felt under drift. Dette fel- tet kan under visse betingelser påvirke funksjonen til aktive eller passive medisinske implantater. For å utelukke fare ved situasjoner som kan føre til alvorlige eller dødelige personskader, skal personer med et medisinsk implantat rådføre seg med lege og produsenten av implantatet før bruk av dette produktet.

Bruk batteriproduktet kun mellom 0 °C og 40 °C.

Ta ut batteriet i tilfelle en nødsituasjon.

Ikke bruk produktet i nærheten av vann eller til vedlikehold av dammer.

Beskytt batterikontaktene mot fuktighet.

Personlig sikkerhet

Mindre deler kan lett svelges. Plastposer utgjør fare for kvelning for småbarn. Hold småbarn på avstand under monteringen.

Transporter trimmeren etter det fremre håndtaket.

Bruk personlig vemeutstyr.

Bruk hansker for rengjøring av skjæreinnretningen.

Bruk alltid øyevern.

Verneutstyr som hansker, sklisikre sikkerhetssko eller hørselvem som brukes for tilsvarende betingelser, reduserer legemsbeskadigelse.

Vær forsiktig når produktet stilles inn eller beskyttelsesdekselet monteres, slik at du forhindrer at fingrene klemmes inn mellom bevegelige og faste deler på maskinen.

Ikke bruk vann eller kjemiske stoffer til rengjøring av vernet eller andre deler av trimmeren.

Hold alle muttere, skruer og bolter fast tiltrukket for å sikre at produktet er i sikker arbeidstilstand.

Ikke demonter produktet mer enn til den tilstanden det hadde ved levering.

Advarsell Ved bruk av hørselvern og på grunn av støyen som produseres av produktet, kan brukeren overse personer som næmer seg.

Vær spesielt oppmerksom på farer for andre personer under drift og transport.

Hold deg oppmerksom, observer hva du gjør og bruk sunn menneskelig fornuft ved bruk av et elektroverktøy.

Ikke bruk elektroverktøy når du er trøtt eller påvirket av narkotika, alkohol eller medikamenter.

Et øyeblikks uoppmerksomhet ved drift av elektroverktøy kan føre til alvorlige skader.

2. MONTASJE

FARE! Personskader!

Fare for kuttskader hvis produktet starter utilsiktet.

Monter beskyttelsesdekselet og bøylen for vern av planter [fig. A1/A2]:

→ Produktet skal kun brukes när beskyttelsesdekselet er montert.

1. Skyv den fremre delen av beskyttelsesdekselet ③ på trimmerhodet ① til den smetter på plass.
2. Skyv den bakre delen av beskyttelsesdekselet ② på trimmerhodet ① til den stopper.
3. Trekk begge skruene ④ forsiktig til.
4. Skyv bøylen for vern av planter ⑤ på trimmerhodet ① til den smetter på plass.

Feste plastkniven på håndtaket [ fig. A3 ]:

Leveransen omfatter 5 plastkniver ^8 . 4 av disse er reserve-plastkniver i åpningene ^9 på håndtaket.

For montering av plastkniven i knivholderen, se 6. UTBEDRE FEIL Skift plastkniv.

3. BETJENING

! Personskader! for kuttskader hvis produktet starter utilsiktet.

→ Vent til plastkniven er stanset og ta ut batteriet før du stiller inn eller transporterer produktet.

Lade batteriet [fig. 01/02/03]:

→ Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med spesifikasjonene på laderens typeskilt.

Batteri og lader er ikke inkludert i leveranseomfanget til GARDENA accu-trimmere art. 14700-55/14701-55.

Med den intelligente ladeprosessen blir ladetilstanden til batteriet automatisk registrer og ladet med optimal ladestrøm i forhold til av batteritemperaturen og -spenningen.

Slik blir batteriet skånet og forblir alltid helt oppladet når det oppbevares i laderen.

1. Trykk på oppläsingstasten Ⓐ og ta batteriet Ⓑ ut av batteriopptaket Ⓓ.
2. Koble batteriladeren © til et strømuttak.
3. Skyv batteriladeren Ⓓpå batteriet Ⓑ.

Når batteriladelampen Ⓞ på laderen blinker grønt, blir batteriet ladet.

Når batteriladelampen Ⓤ på laderen lyser permanent grønt, er batterietfulladet (Ladevarighet se 7. TEKNISKE DATA).

1. Kontroller ladetilstanden i regelmessige intervaller ved lading.
2. Når batteriet Ⓑ er fulladet, kan du koble batteriet Ⓑ fra laderen Ⓒ.

Betydning av visningselementene:

Visning på laderen [ fig. O3]:

Blinkende lys batteri- ladelampen ⑫ Ladeprosessen signaliseres med blinking på batteriladelampen ⑬. Merk: Lading er kun mulig hvis temperaturen til batteriet ligger innenfor tillatt ladetemperaturområde, se 7. TEKNISKE DATA.

Permanent lys batteri- ladelampen Ⓛ Det permanente lyset på batteriladelampen Ⓥ signaliserer at batteriet er fulladet eller at temperaturen til batteriet ligger utenfor tillatt lade-

Når batteriet ikke er satt inn, signaliserer del permanente lyset til batteriladelampen at strømstøpselet er satt i stikkontakten og at laderen er klar til bruk.

Visning av batteriladetilstanden Ⓓ på produktet [fig. O4/O14]: Når produktet startes, vises batteriladetilstanden Ⓟ i 5 sekunder.

Batteriladetilstand Visning av batteriladetilstand

Innstilling av arbeids posisjonen:

Arbeidsposisjon 1 [fig. O5]:

Arbeidsposisjon 2 [fig. O6/O7]:

For trimming under hindre kan håndtaksstangen svinges ut av standard- posisjonen 1 til to senkede posisjoner 2 eller 3.

1. Still trimmeren på bakken.
2. Hold trimmeren med begge hender på håndtaksstangen ⑦ slik at du kan trykke på opplåsingstasten ⑩ med en finger.
3. Trykk inn opplåsingstasten ⑩ og senk håndtaksstangen ⑦ i ønsket posisjon.
4. Slipp opplåsingstasten ⑩ og la håndtaksstangen ⑦ smette på plass igjen.

Arbeidsposisjon 3 (kun for art. 14701) [fig. O8/O9]:

Klippe langs plenkanter.

OBS! Trimmeren skal kun brukes når trimmerhodet er låst på 0° eller 90°.

For at trimmerhodet ① skal kunne vris til 90°, må håndtaksstangen være i standardposisjon 1.

1. Hold trimmeren med begge hender på håndtaksstangen ⑦ slik at du kan trykke på oppläsingstasten ⑪ med en finger.
2. Trykk på opplåsingstasten ⑪ og vri trimmerhodet ① fra 0° til 90° til det smetter på plass.
3. Slipp opplåsingstasten Ⓟ og la håndtaksstangen Ⓡ smette på plass igjen.

Stille inn lengden på håndtaksstangen [ fig. O10 ]:

FARE!

Produktet må ikke forandres når håndtaksstangen er skjøvet helt inn (transportposisjon).

1. Løsne klemhylsen ⑥.
2. Trekk håndtaksstangen ⑦ ut til ønsket lengde.
3. Trekk klemhylsen ⑥ godt til igjen.

Stille inn posisjonen på tilleggs håndtaket [ fig. 011 ]:

Posisjonen til tilleggshåndtaket kan stilles inn etter din kroppsstørrelse.

1. Trekk i spaken ⑫.
2. Skråstill tilleggshåndtaket ⑬ til ønsket posisjon.
3. Slipp spaken igjen ⑫.

Når trimmeren er stilt inn på riktig kroppsstørrelse, er kroppsholdningen oppreist og trimmerhodet i arbeidsposisjon 1 er bøyd litt forover.

→ Hold trimmeren i hovedhåndtaket ⑭ og tilleggshåndtaket ⑬ slik trimmerhodet heller lett forover.

Still inn bøylen for vern av planter:

- Arbeidsposisjon [fig. O12]

- Parkeringsposisjon [fig. 013]

→ Trekk av bøylen for vem av planter⑤ og skyv den i ønsket posisjon til den smetter på plass.

Starte trimmeren [fig. 01/014]:

! Personskader!

→ Ikke overstyr sikkerhetsinnretningene eller bryteren. Fest for eksempel ikke startspaken på håndtaket.

Produktet er utstyrt med en sikkerhetsmekanisme med to brytere (startspak med innkoblingssperre) som forhindrer utilsiktet innkobling av produktet.

Starte:

1. Sett batteriet Ⓑ inn i batteriopptaket Ⓓ inntil det klikker på plass.

2. Hold tilleggshåndtaket ⑬ med én hånd.

3. Hold hovedhåndtaket ⑭ med den andre hånden, skyv innkoblingssperren ⑮ fremover og trekk i startspaken ⑯. Trimmeren starter og batteriladetilstanden (F) vises i 5 sekunder.

4. Slipp innkoblingssperren ⑮ igjen.

OBS! For å forhindre at plastkniven eller knivholderen slites eller brekker, er det viktig å unngå at plastkniven og knivholderen berører harde gjenstander (mur, steiner, gjerder osv.).

Stoppe:

1. Slipp startspaken ⑯. Trimmeren stopper.

2. Trykk på opplåsingstasten Ⓐ og ta batteriet Ⓑ ut av batteriopptaket Ⓓ.

4. VEDLIKEHOLD

! Personskader!

for kuttskader hvis produktet starter utilsiktet.

→ Vent til plastkniven er stanset og ta ut batteriet før du vedlikeholder produktet.

Rengjør trimmeren [fig. M1]:

! Personskader!

for personskader og risiko for skade på produktet.

→ Produktet må ikke rengjøres med vann eller vannstråle (spesielt ikke med høytrykksstråle).
→ Ikke bruk kjemikalier, inkl. bensin eller løsningsmidler, til rengjøring. Enkelte av dem kan ødelegge viktige plastdeler.

1. Rengjør luftslissen ⑰ med en myk børste (ikke bruk skrutrekker).
2. Rengjør alle bevegelige deler etter hver bruk. Fjern spesielt gress- og smussrester fra beskyttelsesdekselet②.

Rengjøre batteri og batterilader:

Se til at overflaten og kontaktene til batteriet og batteriladeren alltid er rene og tørre før du kobler til batteriladeren.

Ikke bruk rennende vann.

→ Batterilader: Rengjør kontaktene og plastdelene med en myk, tørr klut.

→ Batteri: Rengjør lufteslissene og tilkoblingene til batteriet av og til med en myk, ren og tørr pensel.

5. LAGRING

Ta ut av bruk:

Produktet må oppbevares utilgjengelig for barn.

1. Ta ut batteriet.
2. Lad batteriet.
3. Rengjør trimmeren, batteriet og batteriladeren (se 4. VEDLIKEHOLD).
4. Oppbevar trimmeren, batteriet og batteriladeren på et tørt, lukket og frostsikkert sted.

Avfallshändtering:

GARDENA-batteriet inneholder litiumion-elementer, som ved utløp av levetiden skal kastes separat fra det normale husholdningsavfallet.

Li-ion

VIKTIG!

→ Kast batteriene via eller på den lokale resirkuleringsinnsamlingsstasjonen.

1. Lad litiumionelementene fullstendig ut (henvend deg til GARDENA service).
2. Sikre litiumionelementkontakter mot kortslutning.
3. Kast litiumionelementene på fagmessig riktig måte.

6. UTBEDRE FEIL

! Personskader!

for kuttskader hvis produktet starter utilsiktet.

→ Ikke bruk skjæreelementer av metall eller reserve- og tilbehørsdeler som ikke er godkjent av GARDENA.

Når slitekanten ⑲ ikke lenger er synlig, må knivholderen ⑳ skiftes ut. Henvend deg til GARDENA service.

Plastknivene skal være maksimalt nedslitt til halvparten. Det må kun brukes originale GARDENA RotorCut reservekniv. Reserveplastknivene får du hos din GARDENA-forhandler eller direkte hos GARDENA service.

• GARDENA RotorCut reservekniv for turbotrimmer art. 5368

Ta ut plastkniven:

1. Snu trimmeren.
2. Skyv enden av plastkniven litt nedover (A), skyv plastkniven ⑧ innover gjennom knivholderen ⑯ (B) og trekk den ut.

Sette inn plastkniven:

→ Skyv den nye plastkniven ⑥ gjennom metallslissen i knivholderen ⑯ til forbindelsen smetter hørbart på plass (klikk). Når den nye plastkniven er satt korrekt inn, er det lett å svinge den.

Problem Mullig årsak Utbedring

Trimmeren skjærer ikke eller skjærer dårlig	Plastkniven er slitt eller for kort.	→ Skift ut plastkniven.
	Plastkniven er brukket. → Skift ut plastkniven.
Trimmeren vibrerer kraftig	Plastkniven er for nedslitt og fører til ubalanse.	→ Skift ut plastkniven.
	Knivholderen er slitt. → Skift ut knivholderen.
Trimmeren kan ikke stoppes	Startspaken er klemt fast. →	Ta ut batteriet og løsne startspaken.
Trimmeren starter ikke eller stopper.LED Ⓐ blinker grønt[fig. 04]	Batterlet er tomt. → Lad batterlet.
Trimmeren starter ikke eller stopper.Fell-LED Ⓞ lyser rødt[fig. 04]	Batteritemperaturen er utenfor det tillatte området.	→ Vent til batteritemperaturen ligger mellom 0 ^ – +45 ^ igjen.
	Det er vanndråper eller fuktighet mellom batterikontaktene på trimmeren.	→ Fjern vanndræpene/fuktighe- ten med en tørr klut.
	Motoren er blokkert. →	Fjern hindringen. Start på nytt.
Trimmeren starter ikke eller stopper.Fell-LED Ⓞ blinker rødt[fig. 04]	Produktet er defekt.	→ Henvend deg til GARDENA service.
Trimmeren starter ikke eller stopper.Fell-LED Ⓞ lyser ikke[fig. 04]	Batteriet er ikke satt helt inn i batteriopptaket.	→ Sett batteriet helt inn i batteriopptaket til du hører at det smetter på plass.
	Batteriet er defekt.	→ Skift ut batteriet.
	Produktet er defekt.	→ Henvend deg til GARDENA service.
Lading er ikke mulig.Batteriladelampen Ⓐ lyser permanent[fig. 03]	Batterlet er ikke satt (riktig) på.	→ Sett batterlet riktig på laderen.
	Batterikontaktene er skitne.	→ Rengjør batterikontaktene (f. eks. ved å koble batterlet til og fra flere ganger. Skift ev. ut batterlet).

Problem Mulig årsak Utbedring

Lading er ikke mulig.Batteriladelampen 10 lyser permanent[fig. 03]	Batteritemperaturen er utenfor det tillatte lade-temperaturområdet.	→ Vent til batteritemperaturen ligger mellom 0 ^ - +45 ^ lgjen.
	Batteriet er defekt.	→ Skift ut batteriet.
Batteriladelampen 10 lyserIkke [fig. 03]	Stromstøpselet til laderen er Ikke satt (rlktig) inn.	→ Sett strømstøpselet (heft) inn I stikkontakten.
	Stikkontakt, strømledning eller lader er defekt.	→ Kontroller nettspenningen. Få ev. laderen kontrollert av en autorisert forhandler eller av GARDENA Service.

MERK: Henvend deg til GARDENA servicesenter ved andre feil. Reparasjoner skal kun foretas av GARDENA servicesentre samt fagforhandlere som er autorisert av GARDENA.

1. TEKNISKE DATA

Accu trimmer	Enhet	Verdi (art. 14700)	Verdi (art. 14701)
Merkestrøm	A 2,3	2,3
Merkespenning	V (DC)	18 18
Klippebredde	cm	23 23
Bladholderens turtall ø/min	9500	9500
Vekt (uten batteri)	kg	2,0	2,1
Lydtrykknivå L_ph^1) Usikkerhet k_ph	dB (A)	742,5	742,5
Lydeffektnivå L_WA^2) :målt/ garantertUsikkerhet k_WA	dB (A)	83 / 851,6	86 / 881,8
Hånd/arm-vibrasjon a_vhw^1) Usikkerhet k_vhw	m/s^2	< 2,51,5	< 2,51,5

Måleprosess i henhold til: ^11 EN 50636-2-91 ^22 RL 2000/14/EC

MERK: Den angitte vibrasjonsemisjonsverdien ble målt iht. en standardisert testprosess og kan brukes til å sammenligne elektroverktøy med hverandre. Denne verdien kan også brukes til foreløpig bedømmelse av eksposisjonen. semisjonsverdien kan variere i løpet av faktisk bruk av elektroverktøyet.

Systembatteri	Enhet	Verdl (art. 14902)PBA 18V 2,0Ah W-B	Verdl (art. 14903)PBA 18V 2,5Ah W-B
Batterispenning	V (DC)	18 18
Batterlkapasitet	Ah	2,0	2,5
Antall celler (LI-Ion)		5	5

Egnede POWER FOR ALL System batteriladere: AL 18..CV.

BatteriladerAL 1810 CV P4A	Enhet	Verdi (art. 14900)
Nettspenning	V (AC)	220 – 240
Nettfrekvens	Hz	50 – 60
Nominell effekt	W	26
Batteriladespenning V (DC)	18
Maks. batteri-ladestrøm	mA	1000
Batteriladetid 80%/97 – 100% (ca.)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Tillatt ladetemperaturområde°C		0 – 45
Vekt i henhold tilEPTA-Procedure 01:2014	kg	0,17
Verneklasse		☐/ ||

Egnede POWER FOR ALL System batterier: PBA 18V.

1. TILBEH∅R

GARDENA RotorCut reserve-kniv for turbootrimmer	Til utskiftning av oppbrukte plastkniver.	art. 5368
GARDENA Reserve knivholder	Kan fås via GARDENA servicen.
GARDENA Hjulsett for trim-mer (kun for art. 14701)	For enkel klipping av plenkanter. art. 9880
GARDENA System-batterlPBA 18V/45 P4APBA 18V/72 P4A	Batteri for ekstra driftstid eller til utskiftning.	art. 14903art. 14905
GARDENA Batteri-hurtig-lader AL 1830 CV P4A	For rask lading av POWER FOR ALL System-batterierPBA 18V..W-..	art. 14901

9. SERVICE/GARANTI

Service:

Ta kontakt med adressen på baksiden.

Garantierklæring:

Ved garantikrav blir du ikke påkrevd avgifter for tjenestene som leveres.

GARDENA Manufacturing GmbH gir 2 års garanti på alle nye originale GARDENA-produkter fra dato for første kjøp fra forhandleren, dersom produktet utelukkende har vært i privat bruk. Denne produsentgarantien gjelder ikke for produkter som er kjøpt på sekundæmarkedet. Denne garantien gjelder alle vesentlige mangler på produktet som beviselig skyldes defekter på mate rialer og utførelse. Denne garantien oppfylles ved at vi tilbyr et fullt funksjonelt erstatningsprodukt eller ved kostnadsfri reparasjon av feil på produktet som sendes til oss. Vi forbeholder oss retten til å velge mellom disse alternativene. Denne tjenesten er underlagt følgende forholdsregler:

• Produktet har blitt brukt til det tiltenkte formålet i henhold til anbefalingene i brukerhändboken.
• Hverken kjøperen eller en tredjeperson har gjort forsøk på å åpne eller reparere produktet.
• For drift er det kun brukt originale GARDENA reserve- og slitedeler.
  • Fremvisning av kjøpskvitteringen.

Vanlig slitasje på deler og komponenter (for eksempel på kniver, festedeler for kniver, turbiner, lyselementer, kile- og tannremmer, løpehjul, luftfilter, tennplugter), optiske forandringer samt slite- og forbruksdeler er utelukket fra garantien.

Denne produsentgarantien er begrenset til å omfatte erstatningsleveranse og reparasjon iht. vilkårene nevnt ovenfor. Produsentgarantien utgjør intet grunnlag for videre krav overfor oss som produsent, for eksempel krav om skadeserstatning. Denne produsentgarantien berører selvsagt ikke de eksisterende garantiytelseskravene overfor forhandleren / selgeren.

Produsentgarantien er underlagt lovgivningen i Forbundsrepublikken Tyskland.

I et garantitilfelle bes du sende det defekte produktet sammen med en kopi av kjøpskvitteringen og en beskrivelse av feilen, tilstrekkelig frankert, tilGARDENA-serviceadressen.

Slitasjedeler:

Plastkniven og knivholderen er slitedeler, og dermed unntatt fra garantien.
