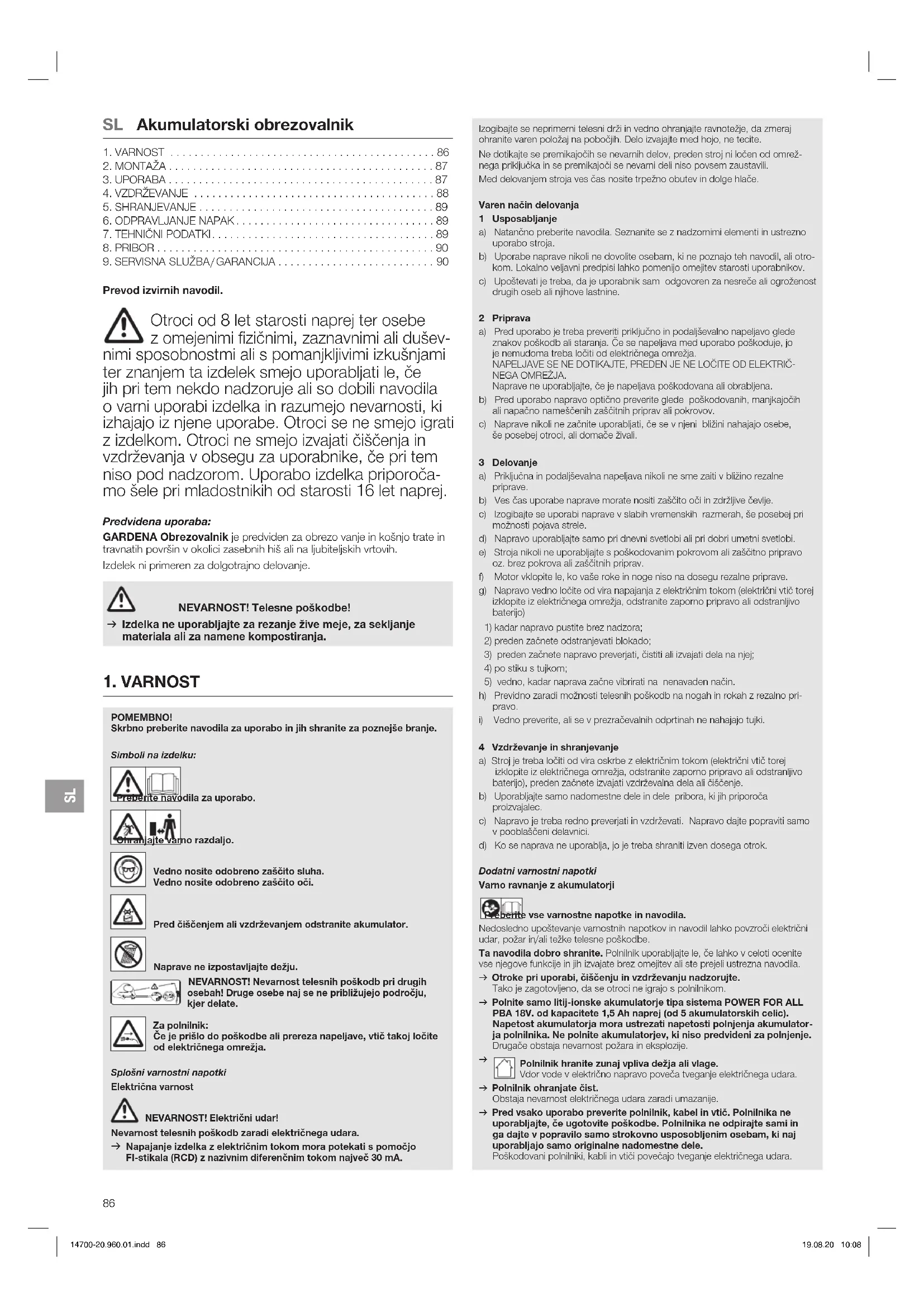

NAVODILA ZA UPORABO EasyCut 2318V P4A GARDENA

Prevod izvirnih navodil.

Otroci od 8 let starosti naprej ter osebe z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami ter znanjem ta izdelek smejo uporabljati le, če jih pri tem nekdo nadzoruje ali so dobili navodila o varni uporabi izdelka in razumejo nevarnosti, ki izhajajo iz njene uporabe. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo izvajati čiščenja in vzdrževanja v obsegu za uporabnike, če pri tem niso pod nadzorom. Uporabo izdelka priporočamo šele pri mladostnikih od starosti 16 let naprej.

Predvidena uporaba:

GARDENA Obrezovalnik je predviden za obrezo vanje in košnjo trate in travnatih površin v okolici zasebnih hiš ali na ljubiteljskih vrtovih.

Izdelek ni primeren za dolgotrajno delovanje.

NEVARNOST! Telesne poškodbe!

→ Izdelka ne uporabljajte za rezanje žive meje, za sekljanje materiala ali za namene kompostiranja.

1. VARNOST

POMEMBNO!

Skrbno preberite navodila za uporabo in jih shranite za poznejše branje.

Simboli na izdelku:

Vedno nosite odobreno zaščito sluha. Vedno nosite odobreno zaščito oči.

Pred čiščenjem ali vzdrževanjem odstranite akumulator.

NEVARNOST! Nevarnost telesnih poškodb pri drugih osebah! Druge osebe naj se ne približujejo področju, kjer delate.

Za polnilnik: Če je prišlo do poškodbe ali prereza napeljave, vtič takoj ločite od električnega omrežja.

Splošni varnostni napotki

Električna varnost

NEVARNOST! Električni udar!

Nevarnost telesnih poškodb zaradi električnega udara.

→ Napajanje izdelka z električnim tokom mora potekati s pomočjo FI-stikala (RCD) z nazivnim diferenčnim tokom največ 30 mA.

Izogibajte se neprimerni telesni drži in vedno ohranjajte ravnotežje, da zmeraj ohranite varen položaj na pobočjih. Delo izvajajte med hojo, ne tecite.

Ne dotikajte se premikajočih se nevarnih delov, preden stroj ni ločen od omrežnega priključka in se premikajoči se nevarni deli niso povsem zaustavili.

Med delovanjem stroja ves čas nosite trpežno obutev in dolge hlače.

Varen način delovanja

1 Usposabljanje

a) Natančno preberite navodila. Seznanite se z nadzornimi elementi in ustrezno uporabo stroja.
b) Uporabe naprave nikoli ne dovolite osebam, ki ne poznajo teh navodil, ali otrokom. Lokalno veljavni predpisi lahko pomenijo omejitev starosti uporabnikov.
c) Upoštevati je treba, da je uporabnik sam odgovoren za nesreče ali ogroženost drugih oseb ali njihove lastnine.

2 Priprava

a) Pred uporabo je treba preveriti priključno in podališevalno napeljavo glede znakov poškodb ali staranja. Če se napeljava med uporabo poškoduje, jo je nemudoma treba ločiti od električnega omrežja. NAPELJAVE SE NE DOTIKAJTE, PREDEN JE NE LOČITE OD ELEKTRIČNEGA OMREŽJA.

Naprave ne uporabljajte, će je napeljava poškodovana ali obrabljena.

b) Pred uporabo napravo optično preverite glede poškodovanih, manjkajočih ali napačno nameščenih zaščitnih priprav ali pokrovov.

c) Naprave nikoli ne začnite uporabljati, će se v njeni bližini nahajajo osebe, še poseboj otroci, ali domače živali.

3 Delovanje

a) Priključna in podaljševalna napeljava nikoli ne sme zaiti v bližino rezalne priprave.
b) Ves čas uporabe naprave morate nositi zaščito oči in zdržljive čevlje.
c) Izogibajte se uporabi naprave v slabih vremenskih razmerah, še posebej pri možnosti pojava strele.
d) Napravo uporabljajte samo pri dnevni svetlobi ali pri dobri umetni svetlobi.
e) Stroja nikoli ne uporabljajte s poškodovanim pokrovom ali zaščitno pripravo oz. brez pokrova ali zaščitnih priprav.

f) Motor vklopite le, ko vaše roke in noge niso na doşegu rezalne priprave.

g) Napravo vedno ločite od vira napajanja z električnim tokom (električni vtič torej izklopite iz električnega omrežja, odstranite zaporno pripravo ali odstranljivo baterijo)

1) kadar napravo pustite brez nadzora;
2) preden začnete odstranjevati blokado;
3) preden začnete napravo preverjati, čistiti ali izvajati dela na njej;
4) po stiku s tujkom;
5) vedno, kadar naprava začne vibrirati na nenavaden način.

h) Previdno zaradi možnosti telesnih poškodb na nogah in rokah z rezalno pri-pravo.

i) Vedno preverite, ali se v prezračevalnih odprtinah ne nahajajo tujki.

4 Vzdrževanje in shranjevanje

a) Stroj je treba ločiti od vira oskrbe z električnim tokom (električni vtič torej izklopite iz električnega omrežja, odstranite zaporno pripravo ali odstranljivo baterijo), preden začnete izvajati vzdrževalna dela ali čiščenje.
b) Uporabljajte samo nadomestne dele in dele pribora, ki jih priporoča proizvajalec.
c) Napravo je treba redno preverjati in vzdrževati. Napravo dajte popraviti samo v pooblaščeni delavnici.
d) Ko se naprava ne uporablja, jo je treba shraniti izven dosega otrok.

Varno ravnanje z akumulatorji

e vse varnostne napotke in navodila.

Nedosledno upoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali težke telesne poškodbe.

Ta navodila dobro shranite. Polnilnik uporabljajte le, će lahko v celoti ocenite vse njegove funkcije in jih izvajate brez omejitev ali ste prejeli ustrezna navodila.

→ Otroke pri uporabi, čiščenju in vzdrževanju nadzorujte. Tako je zagotovljeno, da se otroci ne igrajo s polnilnikom.

→ Polnite samo litij-ionske akumulatorje tipa sistema POWER FOR ALL PBA 18V. od kapacitete 1,5 Ah naprej (od 5 akumulatorskih celic). Napetost akumulatorja mora ustrezati napetosti polnjenja akumulatorja polnilnika. Ne polnite akumulatorjev, ki niso predvideni za polnjenje. Drugače obstaja nevarnost požara in eksplozije.

→ Polnilnik hranite zunaj vpliva dežja ali vlage. Vdor vode v električno napravo poveča tveganje

→ Polnilnik ohranjate čist. Obstaja nevarnost električnega udara zaradi umazanije.

→ Pred vsako uporabo preverite polnilnik, kabel in vtič. Polnilnika ne uporabljajte, će ugotovite poškodbe. Polnilnika ne odpirajte sami in ga dajte v popravilo samo strokovno usposobljenim osebam, ki naj uporabljajo samo originalne nadomestne dele. Poškodovani polnilniki, kabili in vtiči povečajo tveganje električnega udara.

→ Polnilnika ne uporabljajte na hitro vnetljivi podlagi (npr. na papirju, tekstilu) oz. v gorljivi okolici. Zaradi segrevanja polnilnika pri polnjenju obstaja nevarnost požara.
→ Če je treba priključno napeljavo zamenjati, mora to storiti podjetje GARDENA ali pooblašćena servisna služba za električna orodja GARDENA, da ne pride do ogrožanja varnosti.
→ Izdelka med polnjenjem ne uporabljajte.
→ Ti varnostni napotki veljajo samo za litij-ionske akumulatorje sistema POWER FOR ALL PBA 18V.
→ Akumulator uporabljajte samo v izdelkih proizvajalcev sistema POWER FOR ALL.
Samo tako je akumulator zaščiten pred nevarno preobremenitvijo.
→ Akumulatorje polnite samo s polnilniki, ki jih priporoča proizvajalec. Zaradi polnilnika, ki je primeren za določeno vrsto akumulatorjev, obstaja nevarnost požara, će se uporablja z drugimi akumulatorji.
→ Akumulator se dobavi delno napolnjen. Za zagotavljanje polne zmogljivosti akumulatorja pred prvo uporabo akumulator popolnoma napolnite v polnilniku.
→ Akumulatorje shranite zunaj dosega otrok.
→ Akumulatorja ne odpirajte. Obstaja nevarnost kratkega stika.
→ Pri poškodbi in neustrezni uporabi akumulatorja lahko uhajajo hlapi. Akumulator lahko zagori ali eksplodira. Dovajajte sveži zrak in v primeru težav poiščite zdravniško pomoč. Hlapi lahko dražijo dihala.
→ V primeru napačne uporabe ali poškodovanega akumulatorja lahko iz akumulatorja uhaja gorljiva tekočina. Izogibajte se stiku z njo. Pri nehotenem stiku mesto izperite z vodo. Če tekočina zaide v oči, poiščite dodatno zdravniško pomoč. Izstopajoča akumulatorska tekočina lahko privede do razdraženja kože ali opekiin.
→ Iz okvarjenega akumulatorja lahko uhaja tekočina, ki omoči predmete v okolici. Preverite zadevne dele. Dele očistite ali jih po potrebi zamenjajte.
→ Akumulatorja ne zvežite na kratko. Akumulatorja, ki ga ne uporabljate, ne pribilizujte pisarniškim sponkam, kovancem, ključem, žebljem, vijakom ali drugim manjšim kovinskim predmetom, ki bi lahko povzročili premostitev kontaktov. Kratek stik med kontakti akumulatorja lahko povzroči opekline ali ogenj.
→ Akumulator se lahko poškoduje zaradi koničastih predmetov kot npr. žebljev ali izvijačev ali zaradi zunanjih vplivov sile.
Pride lahko do notranjega kratkega stika, akumulator pa lahko zagori, se kadi, eksplodira ali se pregreje.
→ Nikoli ne vzdržujte poškodovanih akumulatorjev.
Vsakršno vzdrževanje akumulatorjev naj izvaja samo proizvajalec ali pooblaščena servisna služba.
→ Akumulator zaščitite pred vročino, npr. tudi pred trajno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevarnost eksplozije in kratkega stika.
→ Akumulator uporabljajte in hranite samo pri temperaturi okolice med - 20 °C in + 50 °C. Akumulatorja ne pustite npr. poleti ležati v avtomobilu. Pri temperaturah < 0 °C lahko pride do specifičnih omejitev zmogljivosti naprave.
→ Akumulator polnite samo pri temperaturah okolice med 0 °C in +45 °C. Polnjenje izven tega temperatumega območja lahko akumulator poškoduje ali pa poveča nevamost požara.

Električna varnost

NEVARNOST! Zaustavitev delovanja srca!

Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja. To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih ali pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih, ki bi lahko privedli do težkih ali smrtnih telesnih poškodb, naj se osebe z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

Akumulatorski izdelek uporabljajte samo med 0 in 40 °C.

V primeru sile odstranite akumulator.

Izdelka ne uporabljajte v bližini vode ali za nego vrtnih ribnikov.

Zaščitite kontakte akumulatorja pred vlago.

Osebna varnost

NEVARNOST! Nevarnost zadušitve!

Manjše dele je mogoče preprosto pogoltniti. Zaradi plastičnih vrečk obstaja nevarnost zadušitve majnih otrok. Majhni otroci naj se vam med sestavljanjem ne približujejo.

Če obrezovalnik močno vibrira, zamenjajte rezilo in držalo rezila preverite glede poškodb.

Pred uporabo preverite, ali je obrabni rob primeren.

Obrezovalnik prenašajte za sprednji ročaj.

Uporabljajte osebno zaščitno opremo

Za čiščenje rezalne enote nosite rokavice.

Vedno nosite zaščito oči.

Zaščitna oprema kot rokavice, nedrseči vamostni čevlji ali zaščita sluha, ki se uporablja v ustreznih pogojih, zmanjša nevarnost telesnih poškodb.

Bodite previdni pri nastavljanju izdelka, da preprečite zatikanje prstov med premične in nepremične dele stroja ali pri sestavljanju zaščitnega pokrova. Ne uporabljajte vode ali kemičnih snovi za čiščenje zaščite ali drugih delov obrezovalnika.

Vse matice, sornike in vijake ohranjajte trdno privite, da je izdelek zagotovijeno v vamom delovnom stanju.

Izdelka ne razstavljajte dlje kot je pri stanju ob dobavi.

Opozorilo! Pri nošenju zaščite sluha in zaradi hrupa, ki ga povzroča izdelek, lahko uporabnik spregleda osebe, ki se približujejo.

Med delovanjem in transportom še posebej pazite na nevarnost za druge ljudi.

Ostajajte pozorni, opazujte svoja dejanja in pri uporabi električnega orodja ravnajte razumno in pametno.

Ne uporabljajte električnega orodja, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil.

En sam trenutek nepazljivosti pri uporabi električnega orodja lahko priveđe do težkih telesnih poškodb.

2. MONTAŽA

Namestitev zaščitnega pokrova in varnostnega loka za rastline [slika A1/A2]:

→ Izdelek je dovoljeno uporabljati le, će je zaščitni pokrov nameščen.

1. Potisnite sprednji del zaščitnega pokrova ③ na glavo obrezovalnika ①, tako da se zaskoči.
2. Potisnite zadnji del zaščitnega pokrova ② do omejevalnika na glavo obrezovalnika ①.
3. Previdno zategnite oba vijaka ④.
4. Potisnite varnostni lok za rastline ⑤ na glavo obrezovalnika ①, tako da se zaskoči.

Pritrditev plastičnega rezila na ročaj [slika A3]:

V obsegu dobave je pet plastičnih rezil Ⓗ. Od tega so 4 nadomestna plastična rezila v vdolbinah Ⓗ na ročaju.

Za namestitev plastičnega rezila v držalo rezil glejte pod

1. ODPRAVLJANJE NAPAK Menjava plastičnih rezil.

3. UPORABA

→ Upoštevajte omrežno napetost! Napetost vira toka se mora ujemati s podatki na tipski tablici polnilnika.

Pri GARDENA akumulatorskih obrezovalnikih art.-št. 14700-55/14701-55 akumulatorji in polnilniki niso del obsega dobave.

S pomočjo inteligentnega postopka polnjenja se stanje napolnjenosti akumulatorja zazna samodejno, polnjenje pa se izvede z ustreznim optimalnim polnilnim tokom, odvisno od temperature in napetosti akumulatorja.

Tako se akumulator obvaruje in pri shranjevanju v polnilniku vedno ostane v celoti napolnjen.

1. Pritisnite tipko za sprostitev Ⓐ in odstranite akumulator Ⓑ iz nastavka za akumulator Ⓓ.

2. Priključite polnilnik akumulatorjev © na omrežno vtičnico.

3. Potisnite polnilnik akumulatorjev © na akumulator Ⓑ.

Kadar prikaz napolnjenosti akumulatorja ① na polnilniku utripa zeleno, se akumulator polni.

Kadar prikaz napolnjenosti akumulatorja 📄 na polnilniku trajno sveti zeleno, je akumulator v celoti napolnjen (za čas polnjenja glejte pod 7. TEHNIČNI PODATKI).

1. Pri polnjenju redno preverjajte stanje napolnjenosti.

2. Ko je akumulator Ⓑ v celoti napolnjen, lahko akumulator Ⓑ ločite od polnilnika Ⓓ.

Pomen elementov prikaza:

Prikaz na polnilniku [slika O3]:

Utripajoča luč prikaza napolnjenosti akumulatorja

Postopek polnjenja označuje utripanje prikaza napolnjenosti akumulatorja Ⓗ Napotek: Postopek polnjenja je možen Ic, će je temperatura akumulatorja na dovoljenem temperatumem območju za polnjenje glejte pod 7. TEHNIČNI PODATKI.

Trajna luč prikaza napolnjenosti akumulatorja

Trajna luč prikaza napolnjenosti akumulatorja ☐ označuje, da je akumulator v celotl napolnjen, all da je temperatura akumulatorja izven dovoljenega akumulatornega območja za polnjenje in zato polnjenja ni mogoče izvajati. Kakor hitro je dovoljeno temperaturno območje doseženo, se akumulator polni. Brez nameščenega akumulatorja trajna luč prikaza napolnjenosti akumulatorja ☐ označuje, da je omrežni vtič vtaknjen v vtičnico in da je polnilnik pripravljen za delovanje.

Prikaz stanja napolnjenosti akumulatorja Ⓗ na izdelku [slika 04/014]:

Po zagonu izdelka se prikaz stanja napolnjenosti akumulatorja Ⓗ prikaže za 5 sekund.

Stanje napolnjenosti Prikaz stanja napolnjenosti akumulatorja akumulatorja

67 – 100 % napolnjen	11, 2 in 3 svetijo zeleno
34 – 66 % napolnjen	11 in 2 svetita zeleno
11 – 33 % napolnjen	11 sveti zeleno
0 – 10 % napolnjen	11 utripa zeleno

Kadar LED-lučka ⑪ utripa zeleno, je treba akumulator napolniti.

Kadar LED-lučka za napake 📂 sveti ali utripa, glejte pod 6. ODPRAVLJANJE NAPAK.

1. Postavite obrezovalnik na tla.
2. Držite obrezovalnik tako z obema rokama na ročaju ⑦ da lahko z enim prstom pritisnite na tipko za sprostitev ⑩.
3. Pritisnite tipko za sprostitev ⑩ in spustite ročaj ⑦ na želeni položaj.
4. Tipko za sprostitev ⑩spustite, ročaj ⑦pa naj se znova zaskoči.

Delovni položaj 3 (samo za art.-št. 14701) [slika O8/O9]:

Obrezovanje robov travnika.

POZOR! Obrezovalnik je dovoljeno uporabljati le, ko se glava obrezovalnika zaskoči na 0° ali 90°.

Da je glavo obrezovalnika ① mogoče zavrteti na 90°, mora biti ročaj na standardnem položaju 1.

1. Držite obrezovalnik tako z obema rokama na ročaju ⑦ da lahko z enim prstom pritisnite na tipko za sprostitev ⑪.
2. Pritisnite tipko za sprostitev ⑪ in zavrtite glavo obrezovalnika ① z 0° na 90°, tako da se zaskoči.
3. Tipko za sprostitev ⑪spustite, ročaj ⑦pa naj se znova zaskoči.

Nastavitev dolžine ročaja [slika O10]:

NEVARNOST!

Izdelka ni dovoljeno uporabljati, ko je ročaj povsem pomaknjen noter (transportni položaj).

1. Sprostite pritrdilni tulec ⑥.
2. Izvlecite ročaj ⑦ na želeno dolžino.
3. Znova zategnite pritrdilni tulec ⑥.

Nastavitev položaja dodatnega ročaja [slika O11]:

Položaj dodatnega ročaja lahko prilagodite svoji telesni višini.

1. Povlecite vzvod ⑫.
2. Nagnite dodatni ročaj ⑬ na želeni položaj.
3. Vzvod ⑫ znova spustite.

Če je kosilnica z nitko nastavljena na vašo telesno velikost, mora biti telesna drža pokončna in glava kosilnice z nitko v delovnem položaju 1 rahlo nagnjena naprej.

→ Držite obrezovalnik tako za glavni ročaj ⑭ in dodatni ročaj ⑬, tako da je glava obrezovalnika rahlo nagnjena naprej.

Nastavitev varnostnega loka za rastline:

• Delovni položaj [slika O12]
• Parkirni položaj [ slika O13]
  → Izvlecite varnostni lok za rastline ⑤ in ga potisnite na želeni položaj, tako da se zaskoči.

Zagon obrezovalnika [slika 01/014]:

ARNOST! Telesne poškodbe!

taja nevarnost telesnih poškodb, će se izdelek po spustitvi zagonske ročice ne zaustavi.

→ Ne preprečujte delovanja varnostnih naprav ali stikal. Zagonske ročice na primer ne pritrjujte na ročaju.

Izdelek ima vgrajeno dvostikalno varnostno napravo (zagonska ročica z zaporo vklopa), ki preprečuje nenameren vklop izdelka.

Zagon:

1. Vstavite akumulator Ⓑ v sprejemni nastavek za akumulator Ⓓ, tako da se slišno zaskoči.
2. Dodatni ročaj ⑬ držite z eno roko.
3. Glavni ročaj ⑭ držite z drugo roko, zaporo vklopa ⑯ potisnite naprej in povlecite zagonsko ročico ⑯. Obrezovalnik se zažene, prikaz stanja napolnjenosti akumulatorja ⑪ se prikaže za 5 sekund.
4. Zaporo vklopa ⑮ spustite.

POZOR! Pazite, da plastično rezilo in držalo rezila ne prideta v stik s trdimi predmeti (zidovi, kamni, ograjami itd.), da preprečite obrabo ali zlom plastičnega rezila ali držala rezila.

Ustavitev:

1. Spustite zagonsko ročico ⑯. Obrezovalnik se zaustavi.
2. Pritisnite tipko za sprostitev Ⓐ in odstranite akumulator Ⓑ iz nastavka za akumulator ^1 .

4. VZDRŽEVANJE

ARNOST! Telesne poškodbe!

→ Počakajte, da se plastično rezilo zaustavi in odstranite akumulator, preden izdelek začnete vzdrževati.

Čiščenje obrezovalnika [slika M1]:

ARNOST! Telesne poškodbe!

arnost telesnih poškodb in tveganje poškodbe izdelka.

→ Izdelka ne čistite z vodo ali vodnim curkom (še posebej ne z vodnim curkom pod visokim tlakom).
→ Čiščenja ne izvajajte s kemikalijami, vključno z bencinom ali topili. Nekatera lahko uničijo pomembne dele iz umetne snovi.

Zračne odprtine morajo vedno biti čiste.

1. Očistite zračne odprtine ⑰ z mehko krtačo (ne uporabljajte izvijača).
2. Po vsaki uporabi očistite vse premične dele. Še posebej pa odstranite ostanke trave in umazanije iz zaščitnega pokrova ②.

Čiščenje akumulatorja in polnilnika akumulatorjev:

Zagotovite, da so površina in kontakti akumulatorja ter polnilnika akumulatorjev vedno čisti in suhi, preden polnilnik akumulatorjev priključite.

Ne uporabljajte tekoče vode.

→ Polnilnik akumulatorjev: Očistite kontakte in dele iz umetne snovi z mehko, suho krpo.
→ Akumulator: Občasno očistite zračne odprtine in priključke akumulatorja z mehkim, čistim in suhim čopičem.

5. SHRANJEVANJE

Konec uporabe:

Izdelek mora biti shranjen zunaj dosega otrok.

1. Odstranite akumulator.
2. Napolnite akumulator.
3. Očistite obrezovalnik, akumulator in polnilnik akumulatorjev (glejte pod 4. VZDRŽEVANJE).
4. Shranite obrezovalnik, akumulator in polnilnik akumulatorjev na suhem, zaprtem mestu, zavarovanem pred zmrzaljo.

Odstranitev:

Izdelka ne smete odstraniti v običajne gospodinjske odpadke. Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi o varstvu okolja.

POMEMBNO!

→ Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

Odstranitev akumulatorja:

GARDENA akumulator vsebuje litij-ionske celice, ki jih je treba ob koncu njihove življenjske dobe oddati ločeno od običajnih gospodinjskih odpadkov.

Li-ion

POMEMBNO!

→ Akumulatorje odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

1. Litij-ionske celice v celoti izpraznite (obmite se na servis GARDENA).
2. Zavarujte kontakte litij-ionskih celic pred kratkim stikom.
3. Litij-ionske celice odstranite na ustrezen način.

6. ODPRAVLJANJE NAPAK

ARNOST! Telesne poškodbe!

→ Počakajte, da se plastično rezilo zaustavi in odstranite akumulator, preden začnete odpravljati napake izdelka.

Menjava plastičnega rezila [slika T1/T2]:

NEVARNOST! Poškodbe ureza!

→ Ne uporabljajte kovinskih rezalnih elementov ali nadomestnih delov in dodatne opreme, ki jih ni predvidelo podjetje GARDENA.

Ko obrabni rob ⑲ ni več viden, je treba zamenjati nosilec rezil ⑱. Obrnite se na servisno službo GARDENA.

Plastična rezila smejo biti obrabljena največ do polovice svoje dolžine. Uporabljati smete samo originalna nadomestna rezila GARDENA RotorCut. Nadomestna plastična rezila so na voljo pri trgovcu z izdelki GARDENA ali neposredno pri službi za stranke GARDENA.

- Nadomestno rezilo GARDENA RotorCut za turboobrezovalnik art.-št. 5368

Odstranitev plastičnega rezila:

1. Obrnite obrezovalnik.
2. Konec plastičnega rezila narahlo pritisnite navzdol (A), plastično rezilo ⑧ potisnite navznoter skozi držalo rezila ⑯ (B) in ga izvlecite.

Vstavljanje plastičnega rezila:

→ Novo plastično rezilo ⑧ potisnite skozi kovinsko režo držala rezila ⑯, da se spoj slišno zaskoči (klik). Če je novo plastično rezilo pravilno vstavljeno, ga lahko zlahka obračate.

Težava Mogoč vzrok Pomoč

Obrezovalnik ne reže ali pa reže slabo	Plastično rezilo je obrabljeno → Zamenjajte plastično rezilo. ali prekratko.
	Plastično rezilo je ziomljeno. → Zamenjajte plastično rezilo.

Težava Mogoč vzrok Pomoč

Obrezovalnik se močno trese	Plastično rezilo je premočno obrabljeno in povzroča neuravnoteženost.	Zamenjajte plastično rezilo.
	Držalo rezila je obrabljeno. Zamenjajte držalo rezila.
Obrezovalnika ni mogoče zaustaviti	Zagonska ročica se je zataknilla.	Odstranite akumulator in sprostite zagonsko ročico.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka ☑ utripa zeleno [slika 04]	Akumulator je prazen. Napolnite akumulator.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake ☑ sveti rdeče [slika 04]	Temperatura akumulatorja je zunaj dovoljenega območja.	Počakajte, da je temperatura akumulatorja znova med 0 °C in + 45 °C.
	Med kontakti akumulatorja na obrezovalniku so vodne kapljice ali vlaga.	Odstranite vodne kapljice / vlago s suho krpo.
	Motor je blokiran.	Odstranite oviro. Napravo znova zaženite.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake ☑ utripa rdeče [slika 04]	Izdelek je okvarjen.	Obrnite se na servisno službo GARDENA.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake ☑ ne sveti [slika 04]	Akumulator ni v celoti vstavljen v nastavek za akumulator.	Akumulator v celoti vstavite v nastavek za akumulator, tako da se slišno zaskoči.
	Akumulator je okvarjen.	Akumulator zamenjajte.
	Izdelek je okvarjen.	Obrnite se na servisno službo GARDENA.
Postopek polnjenja ni mogoč.Prikaz napoljenosti akumulatorja ☑ sveti trajno [slika 03]	Akumulator ni (pravilno) nameščen.	Nameštite akumulator pravilno na polnilnik.
	Kontakti akumulatorja so umazani.	Očistite kontakte akumulatorja (Npr. tako, da akumulator večkrat vstavite in odstranite. Po potrebi akumulator zamenjajte).
	Temperatura akumulatorja je zunaj dovoljenega temperatur-nega območja za polnjenje.	Počakajte, da je temperatura akumulatorja znova med 0 °C in + 45 °C.
	Akumulator je okvarjen.	Akumulator zamenjajte.
Prikaz napoljenosti akumulatorja ☑ ne sveti [slika 03]	Omrežni vtič polnilnika ni (pravilno) vtaknjen v vtičnico.	Vtaknite omrežni vtič (v celoti) v vtičnico.
	Vtičnica, omrežni kabel ali polnilnik je okvarjen.	Preverite omrežno napetost. Dajte po potrebi polnilnik preveritlspecializiranemu zastopniku ali GARDENA službi za stranke.

NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno središče. Popravila smejo izvajati samo GARDENA servisna središča ter specializirani trgovci, pooblaščeni od podjetja GARDENA.

1. TEHNIČNI PODATKI

Akumulatorski obrezovalnik	Enota	Vrednost (art.-št. 14700)	Vrednost (art.-št. 14701)
Nazivni tok	A	2,3	2,3
Nazivna napetost	V (DC)	18	18
Širina rezanja	cm 23	23
Število vrtlajev nosilca rezila	vrt./min	9500	9500
Teža (brez akumulatorja) kg		2,0	2,1
Raven zvočnega tlaka L_pA^1) Negotovost k_pA	dB (A)	742,5	742,5
Raven zvočne moči L_wA^2) : Izmerjena/zagotovljenaNegotovost k_wA	dB (A)	83 / 851,6	86 / 881,8
Tresljaji v dlani in roki a_vhw^1) Negotovost k_vhw	m/s ^2	< 2,51,5	< 2,51,5

Merilni postopek po: ^1) EN 50636-2-91 ^2) RL 2000/14/EC

NAPOTEK: Navedena vrednost emisij tresljajev je bila izmerjena v standardnem preizkusnem postopku in se lahko uporablja za medsebojno primerjavo električnih orodlj. Ta vrednost se lahko tudl uporablja za začasno oceno Izpostavlje- dnost emisije tresljajev je lahko med dejansko uporabo električnega orodja

Sistemski akumulator	Enota Vrednost(art.-št. 14902)PBA 18V 2,0Ah W-B	Vrednost(art.-št. 14903)PBA 18V 2,5Ah W-B
Napetost akumulatorja V (DC) 18 18
Kapaciteta akumulatorja Ah 2,0 2,5
Število celić (litij-ionskih) 5 5
Primerni polnilniki akumulatorjev sistema POWER FOR ALL: AL 18..CV.

Polnilnik akumulatorjevAL 1810 CV P4A	Enota Vrednost (art.-št. 14900)
Omrežna napetost V (AC) 220 – 240
Omrežna frekvenca Hz 50 – 60
Nazivna moč W 26
Napetost polnjenja akumulatorja	V (DC) 18
Maks. tok polnjenja akumulatorja	mA 1000
Čas polnjenja akumulatorja80% / 97 – 100% (pribl.)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Dovoljeno temperaturno območje za polnjenje	°C 0 – 45
Teža po postopku EPTA-Procedure 01:2014	kg 0,17
Razred zaščite		☐ / II

Primerni akumulatorji sistema POWER FOR ALL: PBA 18V.

1. PRIBOR

Nadomestno rezilo GARDENA RotorCut za turboobrezoalnik	Za zamenjavo izrabljenih plastičnih rezil. art.-št. 5368
GARDENA Nadomestno držalo rezil	Na voljo pri GARDENA servisu.
GARDENA Komplet koles za obrezovalnike (samo za art.-št. 14701)	Za preprosto obrezovanje robov travnika. art.-št. 9880
GARDENA sistemski akumulatorPBA 18V/45 P4APBA 18V/72 P4A	Akumulator za dodatni čas delovanja ali za zamenjavo.	art.-št. 14903art.-št. 14905
GARDENA Hitri polnilnik akumulatorjevAL 1830 CV P4A	Za hitro polnjenje akumulatorja sistema POWER FOR ALL PBA 18V..W-..	art.-št. 14901

9. SERVISNA SLUŽBA/GARANCIJA

Servisna služba:

Obrnite se na naslov na hrbtni strani.

Garancijska izjava:

V primeru garancijskega zahtevka ne nosite stroškov za opravljen poseg. GARDENA Manufacturing GmbH za vse nove originalne izdelke GARDENA daje 2 leti garancije od datuma prvega nakupa v trgovini, će so se izdelki uporabljali izključno v zasebne namene. Za izdelke, ki niso kupljeni na regularnem trgu, ta garancija proizvajalca ne velja. Ta garancija obsega vse bistvene napake izdelka, ki dokazljivo izhajajo iz napak materiala ali proizvodnje. Garancija je izpolnjena s predajo polno funkcionalnega nadomestnega izdelka ali z brezplačnim popravilom pokvarjenega izdelka, ki nam ga pošljete; pridržujemo si pravico do izbire med tema možnostma. Storitev je predmet naslednjih določil:

• Izdelek je uporabljan v skladu z namenom uporabe in v skladu s priporočili v navodilih za uporabo.
• Kupec ali tretja oseba nista poskušala izdelka odpreti ali popravljati.
• Pri delovanju so bili uporabljeni samo originalni nadomestni in obrabljeni deli znamke GARDENA.
  • Predložitev dokumenta o nakupu.

Običajna obraba delov in komponent (npr. rezil, delov za pritrditev rezil, turbin, sijalk, klinastih in zobatih jemenov, rotorjev, zračnih filtrov, svečk za vžig), vidne spremembe, obraba in obrabni deli so izključeni iz garancije.

Ta garancija proizvajalca je omejena na dobavo nadomestnih delov in popravilo v skladu z navedenimi pogoji. Drugih zahtevkov v odnosu do nas kot proizvajalcem ta garancija proizvajalca ne utemeljuje. Ta garancija proizvajalca seveda ne vpliva na zakonske in pogodbene jamstvene zahtevke, ki jih je mogoče uveljavljati v odnosu do trgovca/prodajalca.

Za to garancijo proizvajalca velja pravo Zvezne republike Nemčije.

V primeru uveljavljanja garancije pošljite okvarjen izdelek skupaj s kopijo dokazila o nakupu in opisom napake z zadostno frankirano pošljko na naslov servisa GARDENA.

Obrabni deli:

Plastično rezilo in držalo rezila sta obrabna dela in sta zato izključena iz garancije.

HR Baterijski trimer

1. SIGURNOST	90
2. MONTAŽA	92
3. RUKOVANJE	92
4. ODRŽAVANJE	93
5. SKLADIŠTENJE	93
6. OTKLANJANJE SMETNJI	93
7. TEHNIČKI PODACI	94
8. PRIBOR	94
9. SERVIS/JAMSTVO	94

Pročitajte upute za uporabu.

Održavajte razmak.

Pričvrstite plastični nož na rukohvat [sl. A3]:

U isporuci je sadržano 5 komada plastičnih noževa Ⓗ. Od toga se
4 rezervna plastična noža nalaze u otvorima ⑨ na rukohvatu.
Za montažu plastičnog noža u nosač pogledajte pod 6. OTKLANJANJE
SMETNJI Zamjena plastičnog noža.

3. RUKOVANJE

→ Punjač za baterije: Kontakte i plastične delove čistite mekom, suvom krpom.

→ Baterija: Povremeno mekanom, čistom i suvom četkicom očistite ventilacione otvore i baterijske priključke.

5. SKLADIŠTENJE

Plastmasas naža iznemšana:
