SmallCut 23/18V P4A - Trimer za travo GARDENA - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski obrezovalnik robov
Znamka	Gardena
Model	SmallCut 23/18V P4A
Širina reza	23 cm
Teža (brez akumulatorja)	1,63 kg
Napajanje	Li-ion akumulator 18 V (sistem POWER FOR ALL PBA 18V)
Zmogljivost združljivega akumulatorja	2,0 Ah / 2,5 Ah / 4,0 Ah
Priporočeni polnilnik	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Hitrost prostega teka	9500 vrt/min
Raven zvočnega tlaka (LpA)	77 dB(A) (negotovost 3,0 dB)
Raven zvočne moči (LWA)	85 / 86 dB(A) (izmerjeno/zagotovljeno, negotovost 1,5 dB)
Vibracije roka-roke (avhw)	3,2 m/s² (negotovost 1,5 m/s²)
Varnost	Dvojno stikalo (ročica za zagon + gumb za blokiranje)
Obrabljivi deli	Plastično rezilo (ref. 5368) in nosilec rezila
Dodatna oprema	Dodatni akumulator PBA 18V (ref. 14903/14905), hitri polnilnik AL 1830 CV P4A (ref. 14901)
Garancija	Garancija proizvajalca (razen obrabljivih delov)
Vzdrževanje in čiščenje	Očistite z mehko krtačo, ne uporabljajte vode ali kemikalij
Temperatura polnjenja akumulatorja	0 °C do 45 °C
Temperatura uporabe akumulatorja	-20 °C do +50 °C
Razred zaščite polnilnika	II (dvojna izolacija)

Pogosto zastavljena vprašanja - SmallCut 23/18V P4A GARDENA

Kako napolniti akumulator Gardena SmallCut 23/18V P4A?

Pritisnite gumb za sprostitev in odstranite akumulator. Priključite polnilnik (AL 1810 CV P4A) v vtičnico 220-240 V. Potisnite akumulator na polnilnik. Zelena lučka utripa med polnjenjem, postane stalno prižgana, ko je polnjenje končano. Polnjenje traja približno 96 minut za akumulator 2,0 Ah (80 %). Polnite samo med 0 °C in 45 °C.

Kako zamenjati plastično rezilo?

Prepričajte se, da je naprava izklopljena in akumulator odstranjen. Obrnite obrezovalnik robov. Pritisnite konec obrabljenega rezila navzdol, potisnite ga navznoter skozi nosilec rezila in ga odstranite. Vstavite novo rezilo v kovinsko režo nosilca rezila, dokler ne zaskoči. Uporabljajte samo originalna Gardena RotorCut rezila (ref. 5368).

Kako zagnati obrezovalnik robov?

Vstavite akumulator v sprejemnik, dokler ne zaskoči. Z eno roko držite dodatni ročaj. Z drugo roko potisnite gumb za blokiranje naprej, nato potegnite ročico za zagon. Obrezovalnik robov se zažene. Po zagonu spustite gumb za blokiranje.

Kaj so pomembni varnostni ukrepi?

Vedno nosite zaščitna očala in zaščito za sluh. Osebe in živali držite na varni razdalji. Ne uporabljajte v dežju. Pred čiščenjem ali vzdrževanjem odstranite akumulator. Ne obidite varnostnih naprav.

Kaj storiti, če obrezovalnik robov ne reže pravilno?

Preverite stanje plastičnega rezila: če je obrabljeno ali zlomljeno, ga zamenjajte. Če je rezilo prekratko, ne reže učinkovito. Uporabite originalno Gardena nadomestno rezilo.

Zakaj obrezovalnik robov močno vibrira?

Preveč obrabljeno plastično rezilo povzroča neravnovesje. Zamenjajte rezilo. Če vibracije vztrajajo, je lahko nosilec rezila obrabljen; preverite ga pri servisni službi Gardena.

Kako vzdrževati obrezovalnik robov?

Prezračevalne reže očistite z mehko krtačo. Akumulator in polnilnik obrišite s suho krpo. Nikoli ne uporabljajte vode ali topil. Po vsaki uporabi odstranite ostanke trave z zaščitnega pokrova.

Kako shraniti napravo pozimi?

Odstranite akumulator in ga popolnoma napolnite. Očistite obrezovalnik robov, akumulator in polnilnik. Vse shranite na suhem, zaprtem in zmrzali-neizpostavljenem mestu. Akumulator hranite med -20 °C in +50 °C.

Ali lahko uporabim drug akumulator kot Gardena PBA 18V?

Ta obrezovalnik robov je del sistema POWER FOR ALL (P4A). Uporabljajte samo združljive akumulatorje tega sistema z zmogljivostjo najmanj 1,5 Ah (5 celic). Napetost mora biti 18 V. Uporaba drugih akumulatorjev je lahko nevarna.

Kako odstraniti napravo in akumulator ob koncu življenjske dobe?

Naprave ne odvrzite med gospodinjske odpadke. Odložite jo na lokalno zbirno mesto (v skladu z direktivo 2012/19/EU). Za Li-ion akumulator ga popolnoma izpraznite (posvetujte se s servisno službo Gardena), nato ga odložite na primerno zbirno mesto za recikliranje. Kontakte zaščitite pred kratkim stikom.

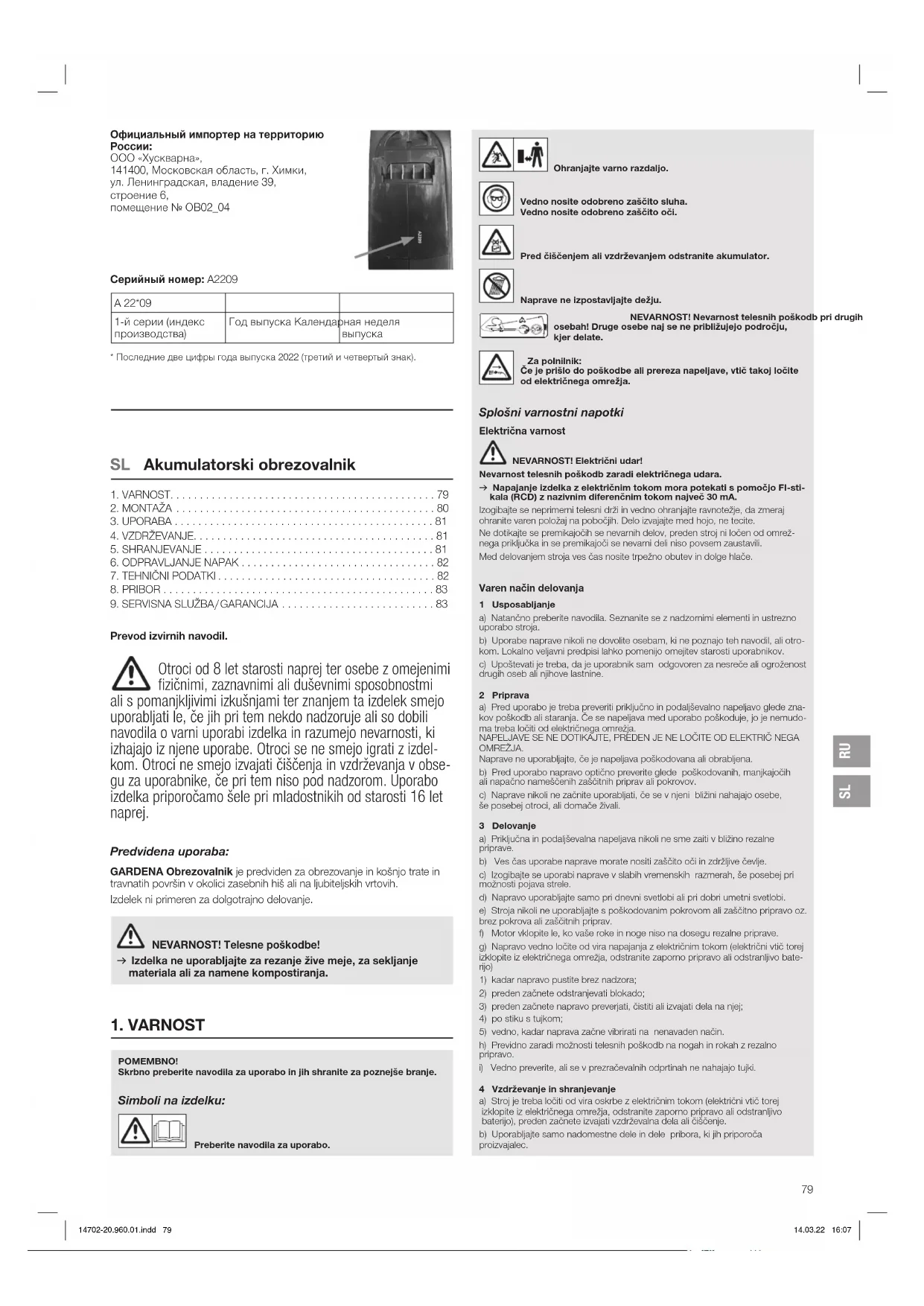

NAVODILA ZA UPORABO SmallCut 23/18V P4A GARDENA

SL Navodilo za uporabo

Akumulatorski obrezovalnik

HR Upute za uporabu

Baterijski trimer

SR/ Uputstvo za rad

BS Baterijska trimer-kosilica

4 Údržba a skladovanje

Prevod izvirnih navodil.

Otroci od 8 let starosti naprej ter osebe z omejenimi fizičnimi, zaznavnimi ali duševnimi sposobnostmi ali s pomanjkljivimi izkušnjami ter znanjem ta izdelek smejo uporabljati le, će jih pri tem nekdo nadzoruje ali so dobili navodila o varni uporabi izdelka in razumejo nevarnosti, ki izhajajo iz njene uporabe. Otroci se ne smejo igrati z izdelkom. Otroci ne smejo izvajati čiščenja in vzdrževanja v obsegu za uporabnike, će pri tem niso pod nadzorom. Uporabo izdelka priporočamo šele pri mladostnikih od starosti 16 let naprej.

Predvidena uporaba:

GARDENA Obrezovalnik je predviđen za obrezovanje in košnjo trate in travnatih površin v okolici zasebnih hiš ali na ljubiteljskih vrtovih. Izdelek ni primeren za dolgotrajno delovanje.

NEVARNOST! Telesne poškodbe!

→ Izdelka ne uporabljajte za rezanje žive meje, za sekljanje materiala ali za namene kompostiranja.

1. VARNOST

PÓMEMBNO!

Skrbno preberlte navodila za uporabo in jih shranite za poznejše branje.

Simboli na izdelku:

Preberite navodila za uporabo.

Ohranjajte varno razdaljo.

Vedno nosite odobreno zaščito sluha. Vedno nosite odobreno zaščito oči.

Pred čiščenjem ali vzdrževanjem odstranite akumulator.

NEVARNOST! Nevarnost telesnih poškodb pri drugih osebah! Druge osebe naj se ne približujejo področju, kjer delate.

Za polnilnik: Če je príšlo do poškodbe all prereza napeljave, vtič takoj ločlte od električnega omrežja.

Splošni varnostni napotki

Električna varnost

NEVARNOSTI Električni udar!

Nevarnost telesnih poškodb zaradi električnega udara.

→ Napajanje izdelka z električnim tokom mora potekati s pomočjo FI-stikala (RCD) z nazivnim diferenčnim tokom največ 30 mA.

Izogibajte se neprimerni telesni drži in vedno ohranjajte ravnotežje, da zmeraj ohranite varen položaj na pobočjih. Delo izvajajte med hojo, ne tecite.

Ne dotikajte se premikajočih se nevanih delov, preden stroj ni ločen od omrežnega prikijučka in se premikajoči se nevami deli niso povsem zaustavili.

Med delovanjem stroja ves čas nosite trpežno obutev in dolge hlače.

Varen način delovanja

1 Usposabljanje

a) Natančno preberite navodila. Seznanite se z nadzornimi elementi in ustrezno uporabo stroja.
b) Uporabe naprave nikoli ne dovolite osebam, ki ne poznajo teh navodil, ali otrokom. Lokalno veljavni predpisi lahko pomenijo omejitev starosti uporabnikov.
ci) Upoštevali je treba, da je uporabnik sam odgovoren za nesreče ali ogroženost drugih oseb ali njihove lastnine.

2 Priprava

a) Pred uporabo je treba preventi priključno in podaljševalno napeljava glede znakov poškodb ali staranja. Če se napeljava med uporabo poškoduje, jo je nemudoma treba ločiti od električnega omrežja.

NAPELJAVE SE NE DOTIKAJTE, PRÉDEN JE NE LOČITE OD ELEKTRIČ NEGA OMREŽJA.

Naprave ne uporabljajte, će je napeljava poškodovana ali obrabljena.
b) Pred uporabo napravo optično prevente glede poškodovanih, manjkajočih ali napačno nameščenih zaščitnih priprav ali pokrovov.
c) Naprave nikoli ne začnite uporabljati, će se v njeni blizini nahajajo osebe, še posebej otroci, ali domače živali.

3 Delovanje

a) Prikijučna in podaljševalna napeljava nikoli ne sme zaiti v bližino rezalne priprave.
b) Ves čas uporabe naprave morate nositi zaščito oči in zdržljive čevije.
c) Izogibajte se uporabi naprave v slabih vremenskih razmerah, še posebej pri možnosti pojava strele.
d) Napravo uporabljajte samo pri dnevni svetlobi ali pri dobrı umetni svetlobi.
ej Stroja nikoli ne uporobljajte s poškodovanim pokrovom ali zaščitno pripravo oz. brez pokrova ali zaščitnih priprav.
1) Motor vklopite le, ko vaše roke in noge niso na dosegu rezalne priprave.
g) Napravo vedno ločile od vira napajanja z električnim tokom (električni vtič torej izklopite iz električnega omrožja, odstranite zaporno pripravo ali odstranljivo bate- rijo)

1) kadar napravo pustite brez nadzora;
2) preden začnete odstranjevati blokado;
3) preden začnete napravo preverjati, čistiti ali izvajati dela na njej;
4) po stiku s tujkom;
5) vedno, kadar naprava začne vibrirati na nonavaden način.
hj. Previdno zaradi možnosti telesnih poškodb na nogah in rokah z rezalno pripravo.
i) Vedno preverite, ali se v prezračevalnih odprtinah ne nahajajo tujki.

4 Vzdrževanje in shranjevanje

a) Stroj je troba ločiti od vira oskribo z električnim tokom (električni vtič torej izklopite iz električnega omrežja, odstranite zaporno pripravo ali odstranljivo baterijo), proden začnete izvajati vzdrževalna dela ali čišćenje.
b) Uporabljajte samo nadomestne dele in dele pribora, ki jih priporoča proizvajalec.

c) Napravo je treba redno preverjati in vzdrževati. Napravo daje popraviti samo v pooblaščeni delavnici.

Dodatni varnostni napotki

Varno ravnanje z akumulatorji

Preberite vse varnostne napotke in navodila.

Nedosledno upoštevanje varnostnih napotkov in navodil lahko povzroči električni udar, požar in/ali ležke telesne poškodbe.

Ta navodila dobro shranite. Polnilnik uporabljajte le, će lahko v celoti ocenite vse njegove funkcije in jih izvajate brez omejitev ali ste prejeli ustrezna navodila.

→ Otroke pri uporabi, čiščenju in vzdrževanju nadzorujte. Tako je zagotovljeno, da se otroci ne igrajo s polnilnikom.

→ Polnite samo lltlj-lonske akumulatorje tipa sistema POWER FOR ALL PBA 18V. od kapacitete 1,5 Ah naprej (od 5 akumulatorskih celic). Napetost akumulatorja mora ustrezati napetosti polnjenja akumulatorja polnilnika. Ne polnite akumulatorjev, ki niso predvidenl za polnjenje.

Drugaće obstaja nevarnost požara in eksplozije.

Polnilnik hranite zunaj vpliva dežja ali vlage. Vdor vode v električno napravo poveća tveganje električnega udara.

→ Poinllinik ohranjate čist.

Obstaja nevarnost električnega udara zaradi umazanje.

→ Pred vsako uporabo preverite polnilnik, kabel in vtič. Polnilnika ne uporabljajte, će ugotovite poškodbe. Polnilnika ne odpirajte sami in ga dajte v popravilo samo strokovno usposobljenim osebam, kl naj uporabljajo samo originalne nadomestne dele.

Poškodovani polnilniki, kabli in vtiči povečajo tveganje električnega udara.

→ Polnilnika ne uporabljajte na hitro vnetljivi podlagi (npr. na papirju, tekstilu) oz. v gorljivi okolici.

Zaradi segrevanja polnilnika pri polnjenju obstaja nevarnost požara.

→ Če je treba priključno napeljavo zamenjati, mora to storiti podjetje GARDENA ali pooblaščena servisna služba za električna orodja GARDENA, da ne pride do ogrožanja varnosti.

→ Izdelka med polnjenjem ne uporabljajte.

→ TI varnostni napotki veljajo samo za lltij-lonske akumulatorje sistema POWER FOR ALL PBA 18V.

→ Akumulator uporabljajte samo v izdelkih proizvajalcev sistema POWER FOR ALL.

Samo tako je akumulator zaščiten pred nevarno preobremenitvijo.

→ Akumulatorje polnite samo s polnilnikl, kl jih priporoča proizvajalec. Zaradi polnilnika, ki je primeren za določeno vrsto akumulatorjev, obstaja nevarnost požara, će se uporablja z drugimi akumulatorji.

→ Akumulator se dobavi delno napolnjen. Za zagotavljanje polne zmogljivosti akumulatorja pred prvo uporabo akumulator popolnoma napolnite v polnilniku.

→ Akumulatorje shranite zunaj dosega otrok.

→ Akumulatorja ne odpirajte. Obstaja nevarnost kratkega stika.

→ Pri poškodbi in neustrezni uporabi akumulatorja lahko uhajajo hlapi. Akumulator lahko zagori all eksplodira. Dovajajte sveži zrak in v primeru težav poiščite zdravniško pomoč. Hlapi lahko dražijo dihala.

→ V primeru napačne uporabe ali poškodovanega akumulatorja lahko iz akumulatorja uhaja gorljiva tekočina. Izogibajte se stiku z njo. Pri nehotenem stiku mesto Izperite z vodo. Če tekočina zalde v očl, polščite dodatno zdravniško pomoč.

Izstopajoča akumulatorska tekočina lahko privede do razdražerja koje ali opeklin.

→ Iz okvarjenega akumulatorja lahko uhaja tekočina, ki omoči predmete v okollicl. Preverlte zadevne dele. Dele očistite ali jih po potrebli zamenjajte.

→ Akumulatorja ne zvežite na kratko. Akumulatorja, ki ga ne uporabljate, ne približujte pisamiškim sponkam, kovancem, ključem, žebljem, vijakom ali drugim manjšim kovinskim predmetom, ki bi lahko povzročili premostitev kontaktov.

Kratek stik med kontakti akumulatorja lahko povzroči opekline ali ogenj

→ Kontakti baterije bi lahko bili po uporabi vroči. Pri odstranjevanju baterije bodite pozorni na vroče kontakte.

→ Akumulator se lahko poškoduje zaradi koničastih predmetov kot npr. žebljev all izvljačev ali zaradi zunanjih vplivov slle. Pride lahko do notranjega kratkega stika, akumulator pa lahko zagori, se kadi, eksplodira ali se pregreje.

→ Nikoli ne vzdržujte poškodovanih akumulatorjev. Vsakršno vzdrževanje akumulatorjev naj izvaja samo proizvajalec ali pooblaščena servisna služba.

Akumulator zaščitite pred vročino, npr. tudi pred trajno sončno svetlobo, ognjem, umazanijo, vodo in vlago. Obstaja nevamost eksplozije in kratkega stika.

→ Akumulator uporabljajte in hranite samo pri temperaturi okolice med - 20 °C in + 50 °C. Akumulatorja ne pustite npr. poleti ležati v avtomobilu. Pri temperaturah < 0 °C lahko pride do specifičnih omejitev zmogljivosti naprave

→ Akumulator polnite samo pri temperaturah okolice med 0 °C in +45 °C. Polnjenje izven tega temperaturnega območja lahko akumulator poškoduje ali pa povoča novarnost požara.

→ Po uporabi akumulator pustite ohlajati najmanj 30 minut, preden ga polnite ali shranite.

Električna varnost

NEVARNOST! Zaustavitev delovanja srca!

Ta izdelek med delovanjem povzroči nastanek elektromagnetnega polja. To polje lahko pod določenimi pogoji učinkuje na delovanje aktivnih ali

pasivnih medicinskih vsadkov. Da je izključena nevarnost v primerih, ki bi lahko prlvedil do težklh ali smrtnih telesnih poškodb, naj se osebe z medicinskim vsadkom pred uporabo tega izdelka posvetujejo s svojim zdravnikom in proizvajalcem vsadka.

Položite zunanje omrežne kable na vidnem območju. Pred obrezovanjem območje prevente glede skrtih kablov.

Akumulatorski izdelek uporabljajte samo med 0 °C in 40 °C.

V primeru sile odstranite akumulator.

Izdelka ne uporabljajte v bližini vode ali za nego vrtnih ribnikov.

Zaščitite kontakte akumulatorja pred vlago.

Osebna varnost

NEVARNOST! Nevarnost zadušltve!

Manjše dele je mogoče preprosto pogoltnlti. Zaradi plastičnih vrečk obstaja nevarnost zadušitve majhnih otrok. Majhni otroci naj se vam med sestavljanjem ne približujejo.

Priprtje prstov: pazite na svoje prste, ko nameščate zaščitni pokrov.

Če obrezovalnik močno vibnira, zamenjajte rezilo in držalo rezila prevente glede poškodb.

Pred uporabo prevente, ali je obrabni rob primeren.

Obrezovalnik prenašajte za sprednji ročaj.

Uporabljajte osebno zaščitno opremo.

Za čiščenje rezalne enote nosite rokavice.

Vedno nosite zaščito oči.

Zaščitna oprema kot rokavice, nedrseči varnostni čevlji ali zaščita sluha, ki se uporablja v ustreznih pogojih, zmarjša nevarnost telesnih poškodb.

Bodite previdni pri nastavljanju izdelka, da preprečite zatikanje prstov med premične in nepremične dele stroja ali pri sestavlianiu zaščitnega pokrova.

Ne uporabljajte vode ali kemičnih snovi za čiščenje zaščite ali drugih delov obrezovalnika.

Vse matice, sornike in vijake ohranjajte trdno privite, da je izdelek zagotovljeno v varmem delovnem stanju.

Izdelka ne razstavljajte dlje kot je pri stanju ob dobavi.

Opozorilo! Pri nošenju zaščite sluha in zaradi hrupa, ki ga povzroča izdelek, lahko uporabnik spregleda osebe, ki se približujejo.

Med delovanjem in transportom še posebej pazite na nevarnost za druge ljudi.

Ostajajte pozorni, opazujte svoja dejanja in pri uporabi električnega orodja ravnajte razumno in pametno.

Ne uporabljajte električnega orodja, kadar ste utrujeni ali pod vplivom drog, alkohola ali zdravil.

En sam trenutek nepazljivosti pri uporabi električnega orodja lahko priveđe do težkih telesnih poškodb.

2. MONTAŽA

NEVARNOST! Telesne poškodbe!

Namestitev dodatnega ročaja [slika A1]:

→ Dodatni ročaj ① nataknite na zgornji del ročaja ②, da se spoj slišno zaskoči (klik).

Namestitev zaščitnega pokrova [slika A2/A3]:

RNOST!

Izdelek je dovoljeno uporabljati le, će je zaščitni pokrov nameščen.

1. Na glavo obrezovalnika ⑤ nataknite zaščitni pokrov ④. Pri tem pazite, da bo plastično rezilo ③ gledalo skozi odprtino v zaščitnem pokrovu ④.
2. Zaščitni pokrov ④obračajte, dokler ga ni mogoče do konca pritisniti dol (puščici ⑤)⑥ si kažeta nasproti).
3. Zaščitni pokrov ④obračajte proti smeri urnega kazalca, da se spoj slišno zaskoči (klik).

Pritrditev plastičnega rezila na ročaj [slika A4]:

V obsegu dobave je pet plastičnih rezil③. Od tega so 4 nadomestna plastična rezila v vdolbinah⑥ na ročaju.

Za namestitev plastičnega rezila v držalo rezil glejte pod

1. ODPRAVLJANJE NAPAK Menjava plastičnih rezil.

3. UPORABA

NEVARNOST! Telesne poškodbe!

arnost ureznin, če bi se izdelek nenamerno zagnal.

→ Počakajte, da se plastično rezilo zaustavi in odstranite akumulator, preden izdelek začnete transportirati.

Polnjenje akumulatorja [slika 01/02/03]:

Upoštevajte omrežno napetost! Napetost vira toka se mora ujemati s podatki na tipski tablici polnilnika.

Pri GARDENA akumulatorskem obrezovalniku art.-št. 14702-55 akumulator in polnilnik nista del obsega dobave.

S pomočjo inteligentnega postopka polnjenja se stanje napolnjenosti akumulatorja zazna samodejno, polnjenje pa se izvede z ustreznim optimalnim polnilnim tokom, odvisno od temperature in napetosti akumulatorja.

Tako se akumulator obvaruje in pri shranjevanju v polnilniku vedno ostane v celoti napolnjen.

1. Pritisnite tipko za sprostitev Ⓐ in odstranite akumulator Ⓑ iz nastavka za akumulator Ⓓ.
2. Priključite polnilnik akumulatorjev © na omrežno vtičnico.
3. Potisnite polnilnik akumulatorjev © na akumulator Ⓗ.

Kadar prikaz napolnjenosti akumulatorja 📄 na polnilniku utripa zeleno, se akumulator polni.

Kadar prikaz napolnjenosti akumulatorja 🟢 na polnilniku trajno sveti zeleno, je akumulator v celoti napolnjen (za čas polnjenja glejte pod 7. TEHNIČNI PODATKI).

1. Pri polnjenju redno preverjajte stanje napolnjenosti.

2. Ko je akumulator Ⓑ v celoti napolnjen, lahko akumulator Ⓑ ločite od polnilnika ©.

Pomen elementov prikaza:

Prikaz na polnilniku [slika O3]:

Utrlpajoča luč prikaza napolnjenosti akumulatorja ⑯

Postopek polnjenja označuje utripanje prikaza napolnjenosti akumulatorja ©.

Napotek: Postopek polnjenja je možen le, će je temperatura akumulatorja na dovoljenem temperatumem območju za polnjenje glejte pod 7. TEHNIČNI PODATKI.

Trajna luč prlkaza napolnjenosti akumulatorja

Trajna luč prikaza napolnjenosti akumulatorja ☺ označuje, da je akumulator v celoti napolnjen, ali da je temperatura akumulatorja izven dovoljenega temperaturnega območja za polnjenje in zato polnjenja ni mogoče izvajati. Kakor hitro je dovoljeno temperaturno območje doseženo, se akumulator polni.

Brez nameščenega akumulatorja trajna luč prikaza napolnjenosti akumulatorja 🟢 označuje, da je omrežni vtič vtaknjen v vtičnico in da je polnilnik pripravljen za delovanje.

Prikaz stanja napolnjenosti akumulatorja Ⓓ na izdelku [slika 04/06]:

Po zagonu izdelka se prikaz stanja napolnjenosti akumulatorja Ⓗ prikaže za 5 sekund.

Stanje napolnjenosti akumulatorja	Prikaz stanja napolnjenosti akumulatorja
67 – 100 % napolnjen	5, 2 in 3 svetijo zeleno
34 – 66 % napolnjen	3 in 2 svetita zeleno
11 – 33 % napolnjen	5 sveti zeleno
0 – 10 % napolnjen	3 utripa zeleno

Kadar LED-lučka Ⓛ utripa zeleno, je treba akumulator napolniti.

Kadar LED-lučka za napake 📄 sveti ali utripa, glejte pod 6. ODPRAVLJANJE NAPAK.

taja nevarnost telesnih poškodb, će se izdelek po spustitvi zagonske ročice ne zaustavi.

→ Ne preprečujte delovanja varnostnih naprav ali stikal. Zagonske ročice na primer ne pritrjujte na ročaju.

Izdelek ima vgrajeno dvostikalno varnostno napravo (zagonska ročica z zaporo vklopa), ki preprečuje nenameren vklop izdelka.

Zagon:

1. Vstavite akumulator® v sprejemni nastavek za akumulator®, tako da se slišno zaskoči.
2. Dodatni ročaj e držite ① eno roko.
3. Glavni ročaj ⑦ držite z drugo roko, zaporo vklopa ⑧ potisnite naprej in povlecite zagonsko ročico ⑨. Obrezovalnik se zažene, prikaz stanja napoljenosti akumulatorja ⑪ se prikaže za 5 sekund.
4. Zaporo vklopa Ⓗ spustite.

POZOR! Pazite, da plastično rezilo in držalo rezila ne prideta v stik s trdimi predmeti (zidovi, kamni, ograjami itd.), da preprečite obrabo ali zlom plastičnega rezila ali držala rezila.

Ustavitev:

1. Spustite zagonsko ročico ⑨. Obrezovalnik se zaustavi.

2. Pritisnite tipko za sprostitev(A) in odstranite akumulator(B) iz nastavka za akumulator(D).

4. VZDRŽEVANJE

NEVARNOST! Telesne poškodbe!

→ Počakajte, da se plastično rezilo zaustavi in odstranite akumulator, preden izdelek začnete vzdrževati.

Čiščenje obrezovalnika [slika M1]:

NEVARNOST! Telesne poškodbe!

most telesnih poškodb in tveganje poškodbe izdelka.

→ Izdelka ne čistite z vodo ali vodnim curkom (še posebej ne z vodnim curkom pod visokim tlakom).
→ Čiščenja ne izvajajte s kemikalijami, vključno z bencinom ali topili. Nekatera lahko uničijo pomembne dele iz umetne snovi.

Zračne odprtine morajo vedno biti čiste.

1. Očistite zračne odprtine ⑩ z mehko krtačo (ne uporabljajte izvijača).
2. Po vsaki uporabi očistite vse premične dele. Še posebej pa odstranite ostanke trave in umazanije iz zaščitnega pokrova④.

Čiščenje akumulatorja in polnilnika akumulatorjev:

Zagotovite, da so površina in kontakti akumulatorja ter polnilnika akumulatorjev vedno čisti in suhi, preden polnilnik akumulatorjev priključite.

Ne uporabljajte tekoče vode.

→ Polnilnik akumulatorjev: Očistite kontakte in dele iz umetne snovi z mehko, suho krpo.
→ Akumulator: Občasno očistite zračne odprtine in priključke akumulatorja z mehkim, čistim in suhim čopičem.

5. SHRANJEVANJE

Konec uporabe:

Izdelek mora biti shranjen zunaj dosega otrok.

1. Odstranite akumulator.

2. Napolnite akumulator.

3. Očistite obrezovalnik, akumulator in polnilnik akumulatorjev (glejte pod 4. VZDRŽEVANJE).

4. Shranite obrezovalnik, akumulator in polnilnik akumulatorjev na suhem, zaprtem mestu, zavarovanem pred zmrzaljo.

Odstranitev:

(v skladu z Dir. 2012/19/EU / S.I. 2013 No. 3113)

Izdelka ne smete odstraniti v običajne gospodinjske odpadke. Odstraniti ga je treba v skladu z veljavnimi lokalnimi predpisi o varstvu okolja.

POMEMBNO!

→ Izdelek odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

Odstranitev akumulatorja:

Akumulator vsebuje litij-ionske celice, ki jih je treba ob koncu njihove življenjske dobe oddati ločeno od običajnih gospodinjskih odpadkov.

Li-ion

POMEMBNO!

→ Akumulatorje odstranite pri svojem krajevnem zbirališču odpadkov za recikliranje.

1. Litij-ionske celice v celoti izpraznite (obmite se na servis GARDENA).
2. Zavarujte kontakte litij-ionskih celic pred kratkim stikom.
3. Litij-ionske celice odstranite na ustrezen način.

6. ODPRAVLJANJE NAPAK

→ Počakajte, da se plastično rezilo zaustavi in odstranite akumulator, preden začnete odpravljati napake izdelka.

Menjava plastičnega rezila [slika T1/T2]:

RNOST! Poškodbe ureza!

→ Ne uporabljajte kovinskih rezalnih elementov ali nadomestnih delov in dodatne opreme, ki jih ni predvidelo podjetje GARDENA.

Ko obrabni rob ⑫ ni več viden, je treba zamenjati nosilec rezil ⑪. Obrnite se na servisno službo GARDENA.

Plastična rezila smejo biti obrabljena največ do polovice svoje dolžine. Uporabljati smete samo originalna nadomestna rezila GARDENA RotorCut. Nadomestna plastična rezila so na voljo pri trgovcu z izdelki GARDENA ali neposredno pri službi za stranke GARDENA.

- Nadomestno rezilo GARDENA RotorCut za turboobrezovalnik art.-št. 5368

Odstranitev plastičnega rezila:

1. Obrnite obrezovalnik.
2. Konec plastičnega rezila narahlo pritisnite navzdol (A), plastično rezilo ③ potisnite navznoter skozi držalo rezila⑪ (B) in ga izvlecite.

Vstavljanje plastičnega rezila:

→ Novo plastično rezilo ③ potisnite skozi kovinsko režo držala rezila⑪, da se spoj slišno zaskoči (klik). Če je novo plastično rezilo pravilno vstavljeno, ga lahko zlahka obračate.

Težava Mogoč vzrok Pomoč

Obrezovalnik ne režeali pa reže slabo	Plastično rezilo je obrabljeno → Zamenjajte plastično rezilo. ali prekratko.
	Plastično rezilo je zlomljeno.→ Zamenjajte plastično rezilo.
Obrezovalnik se močnotrese	Plastično rezilo je premočnoobrabljeno in povzročaneuravnoteženost.	→ Zamenjajte plastično rezilo.
	Držalo rezila je obrabljeno.→ Zamenjajte držalo rezila.

Težava Mogoč vzrok Pomoč

Obrezovalnika ni mogoče zaustaviti	Zagonska ročica se je zataknila.	Odstranite akumulator in sprostite zagonsko ročico.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka 1 utripa zeleno [slika 04]	Akumulator je prazen.	Napolnite akumulator.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake 2 sveti rdeče [slika 04 ]	Temperatura akumulatorja je zunaj dovoljenega obmoćja.	Počakajte, da je temperatura akumulatorja znova med 0 °C in + 45 °C.
	Med kontakti akumulatorja na obrezovalniku so vodne kapljice ali vlaga.	Odstranite vodne kapljice / vlago s suho krpo.
	Motor je blokiran.	Odstranite oviro. Napravo znova zaženite.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake 3 utripa rdeče [slika 04 ]	Izdelek je okvarjen.	Obrnite se na servisno službo GARDENA.
Obrezovalnik se ne zažene ali se zaustavi.LED-lučka za napake 4 ne sveti [slika 04 ]	Akumulator nl v celoti vstavljen v nastavek za akumulator.	Akumulator v celoti vstavite v nastavek za akumulator, tako da se slišno zaskoči.
	Akumulator je okvarjen.	Akumulator zamenjajte.
	Izdelek je okvarjen.	Obrnite se na servisno službo GARDENA.
Postopek polnjenja ni mogoč.Prikaz napoljenosti akumulatorja 5 sveti trajno [slika 03]	Akumulator ni (pravilno) nameščen.	Nameštite akumulator pravilno na polnilnik.
	Kontakti akumulatorja so umazani.	Očistite kontakte akumulator-ja (Npr. tako, da akumulator večkrat vstavite in odstranite. Po potrebi akumulator zamenjajte).
	Temperatura akumulatorja je zunaj dovoljenega temperatur-nega območja za polnjenje.	Počakajte, da je temperatura akumulatorja znova med 0 °C in + 45 °C.
	Akumulator je okvarjen.	Akumulator zamenjajte.
Prikaz napoljenosti akumulatorja 6 ne sveti [slika 03]	Omrežni vtič polnilnika nl (pravilno) vtaknjen v vtičnico.	Vtaknite omrežni vtič (v celoti) v vtičnico.
	Vtičnica, omrežni kabel ali polnilnik je okvarjen.	Preverite omrežno napetost. Dajte po potrebi polnilnik preverti specializiranemu zastopniku ali GARDENA službi za stranke.

NAPOTEK: V primeru drugih napak se obrnite na svoje GARDENA servisno središče. Popravila smejo izvajati samo GARDENA servisna središča ter specializirani trgovci, pooblaščeni od podjetja GARDENA.

1. TEHNIČNI PODATKI

Akumulatorski obrezovalnik	Enota	Vrednost (art.-št. 14702)
Nazivni tok	A	3,0
Nazivna napetost	V (DC)	18
Širina rezanja	cm	23
Število vrtljajev nosilca rezila	vrt./min	9500
Teža (brez akumulatorja)	g	1630
Raven zvočnega tlaka L_ h^1) Negotovost k_ h	dB (A)	773,0
Raven zvočne moči L_ h^21 :izmerjena/zagotovljenaNegotovost k_ h	dB (A)	85 / 861,5
Tresljaji v dlani in roki a_ h^1) Negotovost k_ h	m/s^2	3,21,5

Merilni postopek po: ^1 EN 50636-2-91 ^2 RL 2000/14/EC/S.I. 2001 No.1701

NAPOTEK: Navedena vrednost emislj tresljajev je bila izmerjena v standardnem preizkusnem postopku in se lahko uporablja za medsebojno primerjavo električnih orodij. Ta vrednost se lahko tudi uporablja za začasno oceno izpostavlje- dnost emislje tresljajev je lahko med dejansko uporabo električnega orodja raz-

Sistemski akumulator	Enota	Vrednost (art.-št. 14902)PBA 18V 2,0Ah W-B
Napetost akumulatorja	V (DC)	18

Sistemski akumulator

Enota Vrednost (art.-št. 14902)

PBA 18V 2.0Ah W-B

Kapaciteta akumulatorja Ah 2,0

Število celic (litij-ionskih) 5

Primemi polnilniki akumulatorjev sistema POWER FOR ALL: AL 1810 CV / AL 1815 CV / AL18-20 / AL 1830 CV / AL 1880 CV.

Poinilnik akumulatorjev

Enota Vrednost (art.-št. 14900)

AL 1810 CV P4A

Omrežna napetost V (AC) 220 – 240

Omrežna frekvenca Hz 50 – 60

Nazivna moč W 26

Napetost polnjenja akumulatorja V (DC) 18

Maks. tok polnjenja akumulatorja mA 1000

Čas polnjenja akumulatorja

Dovoljeno temperaturno območje za polnjenje °C 0 – 45

Teža po postopku EPTA-Procedure 01:2014 kg 0,17

Razred zaščite

回/11

Primemi akumulatorji sistema POWER FOR ALL: PBA 18V.

1. PRIBOR

GARDENA Nadomestno rezilo RotorCut za turboobrezoalnik	Za zamenjavo izrabljenih plastičnih rezil. art.-št. 5368
GARDENA Nadomestno držalo rezil	Na voljo pri GARDENA servisu.
GARDENA Sistemski akumulatorPBA 18V/45 P4APBA 18V/72 P4A	Akumulator za dodatni čas delovanja ali za zamenjavo.	art.-št. 14903art.-št. 14905
GARDENA Hitri polnllnik akumulatorjevAL 1830 CV P4A	Za hitro polnjenje akumulatorja sistema POWER FOR ALL PBA 18V..W-..	art.-št. 14901

9. SERVISNA SLUŽBA/GARANCIJA

Servisna služba:

Obrnite se na naslov na priloženi garancijski kartici.

Garancijska izjava:

Garancija se podeljuje samo v skladu z določbami na priloženi garancijski kartici.

Obrabni deli:

Plastično rezilo in držalo rezila sta obrabna dela in sta zato izključena iz garancije.

HR Baterijski trimer

1. SIGURNOST....83
2. MONTAŽA 85
3. RUKOVANJE 85
4. ODRŽAVANJE 85
5. SKLADIŠTENJE 86
6. OTKLANJANJE SMETNJI....86
7. TEHNIČKI PODACI....87
8. PRIBOR 87
9. SERVIS/JAMSTVO 87

Pročitajte upute za uporabu.

Održavajte razmak.

Uvljek nosite odobrenu zaštitu za sluh.

Pričvrstite plastični nož na rukohvat [sl. A4]:

U isporuci je sadržano 5 komada plastičnih noževa ③. Od toga se 4 rezervna plastična noža nalaze u otvorima ⑥ na rukohvatu.

Plastmasas naža iznemšana:
