SmallCut 23/18V P4A - Grästrimmer GARDENA - Gratis bruksanvisning och manual

Produkttyp	Batteridriven grästrimmer
Märke	Gardena
Modell	SmallCut 23/18V P4A
Klippbredd	23 cm
Vikt (utan batteri)	1,63 kg
Strömförsörjning	Li-ion-batteri 18 V (POWER FOR ALL PBA 18V-system)
Kompatibel batterikapacitet	2,0 Ah / 2,5 Ah / 4,0 Ah
Rekommenderad laddare	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Tomgångsvarvtal	9500 varv/min
Ljudtrycksnivå (LpA)	77 dB(A) (osäkerhet 3,0 dB)
Ljudeffektnivå (LWA)	85 / 86 dB(A) (uppmätt/garanterad, osäkerhet 1,5 dB)
Hand-armvibration (avhw)	3,2 m/s² (osäkerhet 1,5 m/s²)
Säkerhet	Dubbel omkopplare (startspak + låsknapp)
Slitdelar	Plastblad (art.nr 5368) och bladhållare
Tillbehör	Extra batteri PBA 18V (art.nr 14903/14905), snabbladdare AL 1830 CV P4A (art.nr 14901)
Garanti	Tillverkargaranti (exklusive slitdelar)
Underhåll och rengöring	Rengör med en mjuk borste, använd inte vatten eller kemikalier
Batteriets laddningstemperatur	0 °C till 45 °C
Batteriets driftstemperatur	-20 °C till +50 °C
Laddarens skyddsklass	II (dubbel isolering)

Vanliga frågor - SmallCut 23/18V P4A GARDENA

Hur laddar jag batteriet till Gardena SmallCut 23/18V P4A?

Tryck på upplåsningsknappen och ta bort batteriet. Anslut laddaren (AL 1810 CV P4A) till ett 220-240 V-uttag. Skjut batteriet på laddaren. Den gröna lampan blinkar under laddning, blir fast när batteriet är fulladdat. Laddningen tar cirka 96 minuter för ett 2,0 Ah-batteri (80 %). Ladda endast mellan 0 °C och 45 °C.

Hur byter jag ut plastbladet?

Se till att apparaten är avstängd och batteriet är borttaget. Vänd på grästrimmern. Tryck den slitna bladets ände nedåt, tryck in det genom bladhållaren och ta bort det. Sätt i det nya bladet i bladhållarens metallslits tills det klickar. Använd endast original Gardena RotorCut-blad (art.nr 5368).

Hur startar jag grästrimmern?

Sätt i batteriet i mottagaren tills det klickar. Håll i extrahandtaget med en hand. Med den andra handen tryck låsknappen framåt och dra sedan i startspaken. Grästrimmern startar. Släpp låsknappen efter start.

Vilka viktiga säkerhetsåtgärder finns?

Använd alltid skyddsglasögon och hörselskydd. Håll människor och djur på avstånd. Använd inte i regn. Ta bort batteriet före rengöring eller underhåll. Kringgå inte säkerhetsanordningarna.

Vad gör jag om grästrimmern inte klipper ordentligt?

Kontrollera plastbladets skick: om det är slitet eller trasigt, byt ut det. Om bladet är för kort klipper det inte effektivt. Använd ett original Gardena-reservblad.

Varför vibrerar grästrimmern kraftigt?

Ett för slitet plastblad orsakar obalans. Byt ut bladet. Om vibrationen kvarstår kan bladhållaren vara sliten; låt en Gardena-serviceverkstad kontrollera den.

Hur underhåller jag grästrimmern?

Rengör ventilationsöppningarna med en mjuk borste. Torka av batteriet och laddaren med en torr trasa. Använd aldrig vatten eller lösningsmedel. Ta bort gräsrester från skyddskåpan efter varje användning.

Hur förvarar jag apparaten på vintern?

Ta bort batteriet och ladda det fullt. Rengör grästrimmern, batteriet och laddaren. Förvara allt på en torr, stängd och frostfri plats. Förvara batteriet mellan -20 °C och +50 °C.

Kan jag använda ett annat batteri än Gardena PBA 18V?

Denna grästrimmer ingår i POWER FOR ALL-systemet (P4A). Använd endast kompatibla batterier från detta system, med minst 1,5 Ah kapacitet (5 celler). Spänningen måste vara 18 V. Användning av andra batterier kan vara farlig.

Hur kasserar jag apparaten och batteriet vid livslut?

Kasta inte apparaten i hushållsavfallet. Lämna den på en lokal återvinningsstation (enligt direktiv 2012/19/EU). För Li-ion-batteriet: ladda ur det helt (kontakta Gardenas service) och lämna det på en lämplig återvinningsplats. Skydda kontakterna mot kortslutning.

BRUKSANVISNING SmallCut 23/18V P4A GARDENA

Översättning av originalanvisningarna.

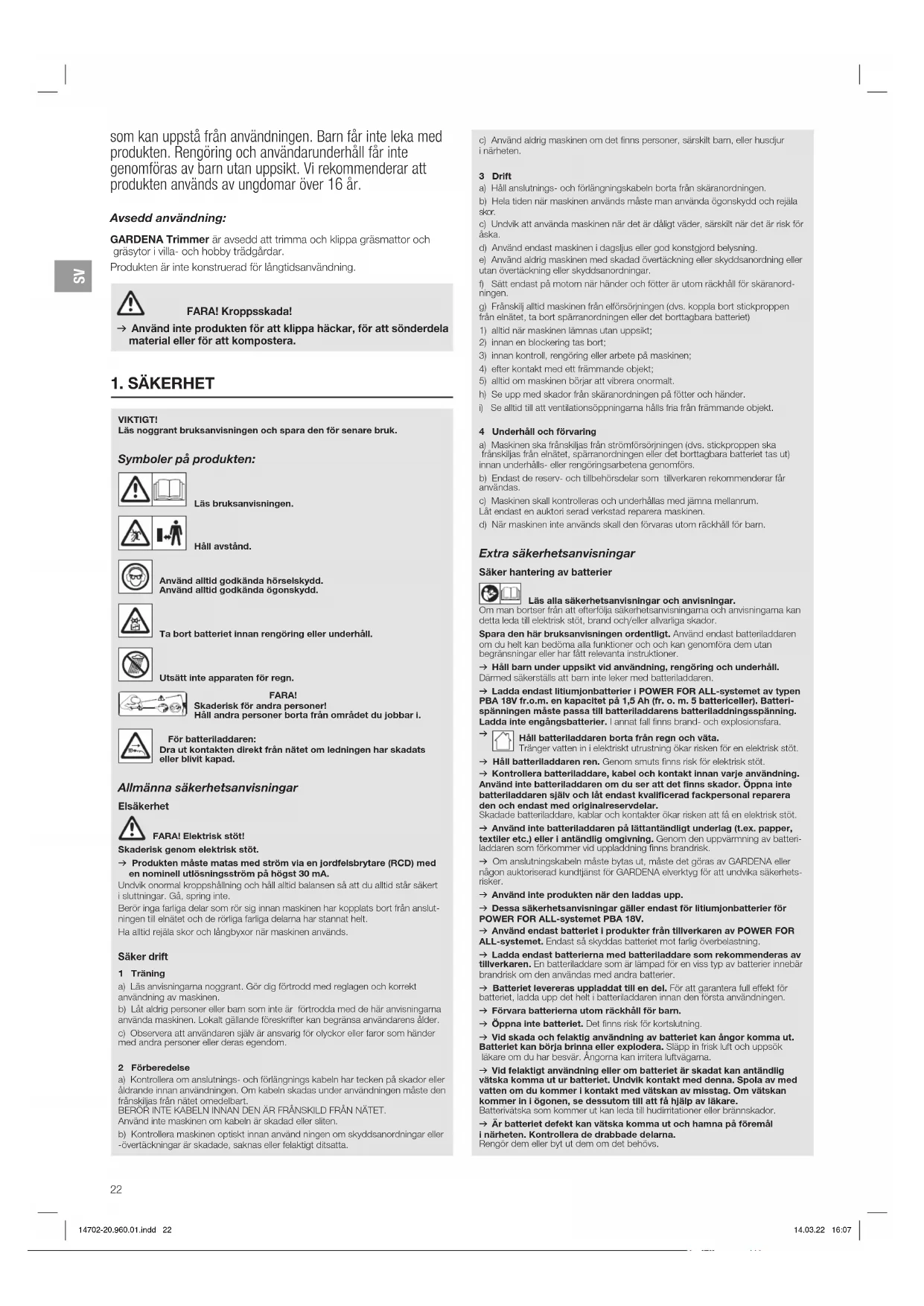

Den här produkten kan användas av barn från 8 år och äldre och personer med fysisk, sensorisk eller mental funktionsnedsättning eller bristande erfarenhet och kunskap, om de hålls under uppsikt eller har fått instruktioner om säker användning av produkten och förstår farorna

som kan uppstå från användningen. Barn får inte leka med produkten. Rengöring och användarunderhåll får inte genomföras av barn utan uppsikt. Vi rekommenderar att produkten används av ungdomar över 16 år.

Avsedd användning:

GARDENA Trimmer är avsedd att trimma och klippa gräsmattor och gräsytor i villa- och hobby trädgårdar.

Produkten är inte konstruerad för långtidsanvändning.

FARA! Kroppsskada!

→ Använd inte produkten för att klippa häckar, för att sönderdela material eller för att kompostera.

1. SÄKERHET

VIKTIGT!

Läs noggrant bruksanvisningen och spara den för senare bruk.

Läs bruksanvisningen.

Håll avstånd.

Använd alltid godkända hörselskydd. Använd alltid godkända ögonskydd.

Ta bort batteriet innan rengöring eller underhåll.

Utsätt inte apparaten för regn.

FARA!

Skaderisk för andra personer!

Håll andra personer borta från området du jobbar i.

För batteriladdaren:

Dra ut kontakten direkt från nätet om ledningen har skadats eller blivit kapad.

Allmänna säkerhetsanvisningar

Elsäkerhet

FARA! Elektrisk stöt!

Skaderisk genom elektrisk stöt.

→ Produkten måste matas med ström via en jordfelsbrytare (RCD) med en nominell utlösningsström på högst 30 mA.

Undvik onormal kroppshållning och håll alltid balansen så att du alltid står säkert i sluttningar. Gå, spring inte.

Berör inga farliga delar som rör sig innan maskinen har kopplats bort från anslutningen till elnätet och de rörliga farliga delarna har stannat helt.

Ha alltid rejäla skor och långbyxor när maskinen används.

Säker drift

1 Träning

a) Läs anvisningarna noggrant. Gör dig förtrodd med reglagen och korrekt användning av maskinen.

b) Låt aldrig personer eller barn som inte är förtrodda med de här anvisningarna använda maskinen. Lokalt gällande föreskrifter kan begränsa användarens ålder.

c) Observera att användaren själv är ansvarig för olyckor eller taror som händer med andra personer eller deras egendom.

2 Förberedelse

a) Kontrollera om anslutnings- och förlängnings kabeln har tecken på skador eller åldrande innan användningen. Om kabeln skadas under användningen måste den frånskijas från nätet omodelbart.

BERÖR INTE KABELN INNAN DEN ÄR FRÄNSKILD FRÄN NÄTET.

Använd inte maskinen om kabeln är skadad eller sliten.

b) Kontrollera maskinen optiskt innan använd ningen om skyddsanordningar eller -övertäckningar är skadade, saknas eller folaktigt ditsatta.

c) Använd aldrig maskinen om det finns personer, särskilt barn, eller husdjur i närheten.

3 Drift

a) Håll anslutnings- och förlängningskabeln borta från skäranordningen.
b) Hela tiden när maskinen används måste man använda ögonskydd och rejäla skor.
c) Undvik att använda maskinen när det är dåligt väder, särskilt när det är risk för åska.
d) Använd endast maskinen i dagsljus eller god konstgjord belysning.
e) Använd aldrig maskinen med skadad övertäckning eller skyddsanordning eller utan övertäckning eller skyddsanordningar.
f) Sätt endast på motorn när händer och fötter är utom räckhäll för skäranordningen.
g) Frånskilj alltid maskinen från elförsörjningen (dvs. koppla bort stickproppen från elnätet, ta bort spärranordningen eller det borttagbara batteriet)
1) alltid när maskinen lämnas utan uppsikt;
2) innan en blockering tas bort;
3) innan kontroll, rengöring eller arbete på maskinen;
4) efter kontakt med ett främmande objekt;
5) alltid om maskinen börjar att vibrera onormalt.
h) Se upp med skador från skäranordningen på fötter och händer.
i) Se alltid till att ventilationsöppningarna hålls fria från främmande objekt.

4 Underhåll och förvaring

a) Maskinen ska frånskiljas från strömförsörjningen (dvs. stickproppen ska frånskiljas från elnätet, spärranordningen eller det borttagbara batteriet tas ut) innan underhälls- eller rengöringsarbetena genomförs.
b) Endast de reserv- och tillbehörsdelar som tillverkaren rekommenderar får användas.
c) Maskinen skall kontrolleras och underhållas med jämna mellanrum.
Låt endast en auktori serad verkstad reparera maskinen.
d) När maskinen inte används skall den förvaras utom räckhåll för bam.

Extra säkerhetsanvisningar

Säker hantering av batterier

Läs alla säkerhetsanvisningar och anvisningar.

Om man bortser från att efterfölja säkerhetsanvisningarna och anvisningarna kan detta leda till elektrisk stöt, brand och/eller allvarliga skador.

Spara den här bruksanvisningen ordentligt. Använd endast batteriladdaren om du helt kan bedöma alla funktioner och och kan genomföra dem utan begränsningar eller har fått relevanta instruktioner.

→ Håll barn under uppsikt vid användning, rengöring och underhåll.

Därmed säkerställs att barn inte leker med batteriladdaren.

→ Ladda endast litiumjonbatterier i POWER FOR ALL-systemet av typen PBA 18V fr.o.m. en kapacitet på 1,5 Ah (fr. o. m. 5 battericeller). Batterispänningen måste passa till batteriladdarens batteriladdningsspänning. Ladda inte engångsbatterier. I annat fall finns brand- och explosionsfara.

Håll batteriladdaren borta från regn och väta.

Tränger vatten in i elektriskt utrustning ökar risken för en elektrisk stöt.

→ Håll batteriladdaren ren. Genom smuts finns risk för elektrisk stöt.
→ Kontrollera batteriladdare, kabel och kontakt innan varje användning. Använd inte batteriladdaren om du ser att det finns skador. Öppna inte batteriladdaren själv och låt endast kvallficerad fackpersonal reparera den och endast med originalreservdelar.
Skadade batteriladdare, kablar och kontakter ökar risken att få en elektrisk stöt.
→ Använd inte batteriladdaren på lättantändligt underlag (t.ex. papper, textiler etc.) eller I antändlig omglivning. Genom den uppvärmning av batteriladdaren som förkommer vid uppladdning finns brandrisk.
→ Om anslutningskabeln måste bytas ut, måste det göras av GARDENA eller någon auktoriserad kundtjänst för GARDENA elverktyg för att undvika säkerhetsriskor.
→ Använd inte produkten när den laddas upp.
→ Dessa säkerhetsanvisningar gäller endast för litiumjonbatterler för POWER FOR ALL-systemet PBA 18V.
→ Använd endast batteriet i produkter från tillverkaren av POWER FOR ALL-systemet. Endast så skyddas batteriet mot farlig överbelastning.

→ Ladda endast batterierna med batteriladdare som rekommenderas av tillverkaren. En batteriladdare som är lämpad för en viss typ av batterier innebär brandrisk om den användas med andra batterier.

→ Batteriet levereras uppladdat till en del. För att garantera full effekt för batteriet, ladda upp det helt i batteriladdaren innan den första användningen.
→ Förvara batterierna utom räckhåll för barn.
→ Öppna inte batterlet. Det finns risk för kortslutning.
→ Vid skada och felaktig användning av batteriet kan ångor komma ut. Batterlet kan börja brinna eller explodera. Släpp in frisk luft och uppsök läkare om du har besvår. Ångorna kan irritera luftvägarna.
→ Vld felaktigt användning eller om batterlet är skadat kan antändlig vätska komma ut ur batteriet. Undvik kontakt med denna. Spola av med vatten om du kommer I kontakt med vätskan av misstag. Om vätskan kommer in i ögonen, se dessutom till att få hjälp av läkare.
Batterivätska som kommer ut kan leda till hudirritationer eller brännskador.
→ Är batteriet defekt kan vätska komma ut och hamna på föremål i närheten. Kontrollera de drabbade delarna.
Rengör dem eller byt ut dem om det behövs.

→ Kortslut inte batteriet. Håll batteriet som inte används borta från gem, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan göra att kontakterna kortsluts.

En kortslutning mellan batterikontaktema kan leda till brännskador eller brand.

→ Batteriets kontakter kan vara varma efter användningen. Tänk på de varma kontakterna när du tar bort batterlet.

→ Batterlet kan skadas av spetsiga föremål som t. ex. spik eller skruvmejslar eller genom yttre kraftpåverkan.

Det kan leda till en intern kortslutning och batteriet börja brinna, ryka, explodera eller överhettas.

→ Underhåll aldrig skadade batterler. Allt underhåll av batterier bör endast göras av tillverkaren eller auktoriserad kundtjänst.

Skydda batteriet mot värme, t. ex. också mot ihållande solstrålning, eld, smuts, vatten och fuktighet.

Det finns risk för explosion och kortslutning.

→ Använd och förvara endast batteriet i en omgivningstemperatur mellan - 20 °C och + 50 °C.

Låt t. ex. inte batteriet ligga i bilen på sommaren.

Vid temperaturer < 0 °C kan sämre prestanda förekomma beroende på enhet.

→ Ladda endast batteriet vid omgivningstemperaturer mellan 0 °C och +45 °C. Laddning utanför det här temperaturintervallet kan skada batteriet eller öka brandrisken.

→ Låt batterlet svalna minst 30 minuter efter användningen innan du laddar eller förvarar det.

Elsäkerhet

FARA! Hjärtstillestånd!

Den här produkten skapar ett elektromagnetiskt fält under driften. Det här fältet kan under vissa omständigheter påverka funktionssättet för aktiva eller passiva mediclnska Implantat. För att utesluta faran från situationer som kan leda till allvarliga eller dödliga skador, bör personer med ett mediclnskt Implantat konsultera läkare och tillverkaren av Implantatet innan den här produkten används.

Dra externa nätkablar så att de är synliga. Innan du klipper, kontrollera om det finns dolda kablar i området.

Använd endast Accu-produkten mellan 0 °C till 40 °C.

Ta bort bort batteriet i en nödsituation.

Använd inte produkten i närheten av vatten eller för dammskötsel.

Skydda batterikontakterna mot fuktighet.

Personlig säkerhet

FARA! Kvävningsfaral

Mindre delar kan lätt sväljas. Plastpåsar innebär kvävningsfara för små barn. Håll små barn borta under monteringen.

Klämma fingrar: var observant på fingrama när du monterar skyddsövertäckningen.

Om trimmern vibrerar starkt, byt ut kniven och kontrollera om knivhållaren är skadad.

Kontrollera produkten innan användningen att slitkanten är OK.

Transportera trimmern i främre handtaget.

Använd personlig skyddsutrustning.

Använd handskar för att rongöra skäranordningen.

Använd alltid ögonskydd.

Skyddsutrustning som handskar, halksäkra säkerhetsskor eller hörselskydd, vilka används för passande situationer minskar kroppsskador.

Var försiktig när produkten ställs in för att förhindra att fingrama kläms mellan rörliga och fasta delar på maskinen eller när skyddsövertäckningen sätts samman.

Använd inte vatten eller kemiska medel för att rengöra skyddet eller andra delar på trimmern.

Ha alla multrar och skruvar fastskruvade för att säkerställa att produkten har en säker arbetsstatus.

Plocka inte isär produkten mer än den status den hade vid leveransen.

Vaming! När hörselskyddet används och på grund av ljudet som skapas av produkten kan användaren missa personer som närmar sig.

Var särskilt uppmärksam för faran för andra människor vid användning och transport.

Var uppmärksam, observera vad du gör och använd sunt människoförstånd när ett olverktyg används.

Använd into elverktyg om du är trött eller är påverkad av droger, alkohol eller medicin.

Ett ögonblicks ouppmärksamhet när elverktyg används kan leda till allivarliga skador.

2. MONTERING

FARA! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills plastkniven har stannat och ta ut batteriet innan du monterar produkten.

→ Skjut det extra handtaget ① på handtagets överdel ② så att det hörs att förbindelsen hakar in (klick).

Montera skyddsövertäckningen [bild A2/A3]:

Produkten får endast användas när skyddsövertäckningen är monterad.

1. Sätt skyddsövertäckningen ④ på trimmerhuvudet ⑤. För då plastkniven ③ genom öppningen på skyddsövertäckningen ④.
2. Vrid på skyddsövertäckningen ④ tills den går att trycka på helt (pilarna Ⓐ/® är mittemot varandra).
3. Vrid skyddsövertäckningen ④ moturs så det hörs att förbindelsen hakar in (klick).

Fästa plastkniven på handtaget [bild A4]:

I leveransomfånget ingår 5 plastknivar ③. Av dessa finns 4 reservplastknivar i hålighetema ⑥ på handtaget.

För att montera plastkniven i knivfästet se 6. ÅTGÄRDA FEL

Byta plastkniv.

3. HANDHAVANDE

FARA! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills plastkniven har stannat och ta ut batteriet innan du transporterar produkten.

Ladda batteriet [bild 01/02/03]:

Beakta nätspänningen! Strömkällans spänning måste överensstämma med uppgifterna på batteriladdarens typskylt.

För GARDENA batteridriven trimmer art. 14702-55 ingår inte batteri och batteriladdare i leveransen.

Genom den intelligenta laddningsprocessen identifieras automatiskt batteriels laddningsstatus och laddas med den just optimala laddningsströmmen beroende på batteritemperaturen och -spänningen.

Därigenom skonas batteriet och förblir alltid helt uppladdat när det förvaras i batteriladdaren.

1. Tryck på upplåsningsknappen Ⓐ och ta ut batteriet® från batteri-hållaren Ⓗ.
2. Anslut batteriladdaren © till ett nätuttag.
3. Skjut batteriladdaren Ⓓ på batteriet Ⓑ.

När batteriladdningsindikeringen Ⓛ på batteriladdaren blinkar grönt laddas batteriet upp.

När batteriladdningsindikeringen Ⓞ på batteriladdaren lyser grönt konstant, är batteriet helt uppladdat

(Laddningstid, se 7. TEKNISKA DATA).

1. Kontrollera med jämna mellanrum laddningsstatusen vid uppladdningen.
2. När batteriet Ⓑ är helt uppladdat, kan du koppla bort batteriet Ⓑ från batteriladdaren Ⓓ.

Laddningen signaleras genom att batteriladdningsindikeringen Ⓤ blinkar.

Observera: Det går endast att ladda när batteriets temperatur ligger inom det tillåtna laddningstemperaturintervallet se 7. TEKNISKA DATA.

Konstant sken batteriladdnings-indikering

Konstant sken för batteriladdningsindikeringen 📋 signalerar att batteriet är helt uppladdat eller att batteriets temperatur är utan för det tillåtna laddningstemperaturintervallet och därför inte kan laddas upp. Så snart det tillåtna temperaturintervallet har uppnåtts laddas batteriet upp.

Utan isatt batteri signalerar konstant sken för batteriladdningsindikeringen ① att kontakten är isatt i uttaget och att batteriladdaren är klar att användas.

Indikator för batteriladdningsnivå Ⓓ på produkten [bild O4/O6]:

När produkten har startats visas indikatorn för batteriladdningsnivå Ⓟ under 5 sekunder.

Batteriladdningsnivå Indikator för batteriladdningsnivå

67 – 100 % laddat	1), 2 och 3 lyser grönt
34 – 66 % laddat	1 och 2 lyser grönt
11 – 33 % laddat	1 lyser grönt
0 – 10 % laddat	1 blinkar grönt

När LED Ⓛ blinkar grönt måste batteriet laddas upp.

För standardtrimning.

Starta trimmern [bild 01/06]:

FARA! Kroppsskada!

finns skaderisk om produkten inte stannar när man släpper startspaken.

→ Kringgå inte säkerhetsanordningarna eller ström brytare. Fäst exempelvis inte startspaken på handtaget.

Produkten är utrustad med en säkerhetsanordning med dubbelbrytare (startspak med påkopplingsspärr), vilken förhindrar en oavsiktlig start av produkten.

Starta:

1. Sätt batteriet Ⓑ i batterihållaren Ⓞ så att det hörs att det hakar in.
2. Håll det extra handtaget ① med en hand.
3. Håll huvudhandtaget ⑦ med den andra handen, skjut påkopplingsspären ⑧ framåt och dra i startspaken ⑨. Trimmem startar och indikatom för batterladdningsnivå ⑩ visas under 5 sekunder.
4. Släpp påkopplingsspärren Ⓑ igen.

FARA! Undvik att plastkniven och knivfästet kommer i kontakt med hårdå föremål (murar, stenar, staket osv.) för att förhindra att plastkniven eller knivfästet slits eller bryts av.

Stoppa:

1. Släpp startspaken ⑨. Trimmern stannar.
2. Tryck på upplåsningsknappen Ⓐ och ta ut batteriet Ⓑ från batteri-hållaren Ⓓ.

4. UNDERHÅLL

FARA! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills plastkniven har stannat och ta ut batteriet innan du underhåller produkten.

Rengöra trimmern [bild M1]:

FARA! Kroppsskada!

för personskador och risk att produkten skadas.

→ Rengör inte produkten med vatten eller vattenstråle (i synnerhet inte vattenstråle med högtryck).
→ Rengör den inte med kemikalier, inklusive bensin eller lösningsmedel. Vissa kan förstöra viktiga plastdelar.

Ventilationsslitsarna måste alltid vara rena.

1. Rengör ventilationsslitsama ⑩ med en mjuk borste (använd inte skruvmejsel).
2. Rengör alla rörliga delar efter varje användning. Ta särskilt bort gräs- och smutsrester från skyddsövertäckningen ④.

Rengöra batteriet och batteriladdaren:

Se till att ytorna och kontakterna på batteriet och batteriladdaren alltid är rena och torra innan batteriladdaren ansluts.

Använd inte rinnande vatten.

→ Batteriladdare: Rengör kontakterna och plastdelarna med en mjuk, torr trasa.
→ Batteri: Rengör ventilationsslitsarna och batteriets anslutningar emellanåt med en mjuk, ren och torr pensel.

5. LAGRING

Urdrifttagning:

Produkten måste förvaras utom räckhåll för barn.

1. Ta bort batteriet.
2. Ladda batteriet.
3. Rengör trimmem, batteriet och batteriladdaren (se 4. UNDERHÅLL).
4. Förvara trimmern, batteriet och batteriladdaren på ett torrt, stängt och frostsäkert ställe.

Avfallshantering:

(enligt direktiv 2012/19/EU / S.I. 2013 No. 3113)

Produkten får inte kastas som vanligt hushållsavfall. Den måste avfallshanteras enligt de gällande lokala miljöföreskrifterna.

VIKTIGT!

→ Avfallshantera din produkt hos kommunens återvinningscentral.

Batteriet innehåller litium-jon-celler, som inte ska avfallshanteras som normalt hushållsavfall när de är förbrukade.

Li-ion

VIKTIGT!

→ Avfallshantera batterierna hos kommunens återvinningscentral.
1. Ladda ur litium-jon-cellerna helt (kontakta GARDENA Service).
2. Säkra kontakterna på litium-jon-cellerna mot kortslutning.
3. Avfallshantera litium-jon-cellerna fackmässigt.

6. ÅTGÄRDA FEL

FARA! Kroppsskada!

för skärskador om produkten startar oavsiktligt.

→ Vänta tills plastkniven har stannat och ta ut batteriet innan du åtgärdar fel på produkten.

→ Använd inte skärelement av metall eller reserv- eller tillbehörsdelar som inte är godkända av GARDENA.

Om slitkanten ⑫ inte syns längre måste knivfästet ⑪ bytas ut. Kontakta GARDENA service.

Plastknivarna får vara slitna till maximalt halva längden. Endast original GARDENA reservkniv RotorCut får användas. Reservplastknivarna finns hos din GARDENA-återförsäljare eller direkt hos GARDENA kundservice.

• GARDENA Reservkniv RotorCut är turbotrimmer art. 5368

Ta ut plastkniven:

1. Vänd på trimmern.
2. Tryck plastknivänden lätt nedåt (A), skjut plastkniven ③ inät genom knivfästet ⑪ (B) och dra ut den.

Sätta in plastkniven:

→ Skjut den nya plastkniven ③ genom metallslitsen på knivfästet(1) så det hörs att förbindelsen hakar in (klick). Om den nya plastkniven är korret isatt går den enkelt att röra på.

Problem Möjlig orsak Åtgärd

Trimmer klipper inte eller klipperdåligt	Plastkniven är sliten eller för kort.	→ Byt ut plastkniven.
	Plastkniven har gått av. → Byt ut plastkniven.
Trimmer vibrerar starkt Plastkniven är för starkt sliten och skapar en obalans.		→ Byt ut plastkniven.
		Knivfästet är slitet. → Byt ut knivfästet.
Trimmern går inte att stanna	Startspak kärvar. →	Ta ut batteriet och lossa startspaken.
Trimmern startar inte eller stoppar.LED ➀ blinkar grönt [bild 04]	Batteriet är tomt. → Ladda batteriet.
Trimmern startar inte eller stoppar.Fel-LED ➁ lyser rött [bild 04]	Batteritemperaturen är utanför det tillåtna intervallet.	→ Vänta tills batteritemperaturen ligger mellan 0 ^ – + 45 ^ lgen.
	Mellan batterikontakterna på trimmern finns vattendroppar eller fukt.	→ Ta bort vattendropparna / fukten med en torr trasa.
	Motorn är blockerad. →	Ta bort hindret. Starta igen.
Trimmern startar inte eller stoppar.Fel-LED ➁ blinkar rött [bild 04]	Produkten är defekt. →	Kontakta GARDENA service.
Trimmern startar inte eller stoppar.Fel-LED ➁ lyser inte [bild 04]	Batteriet är inte helt insatt i batterihållaren.	→ Sätt In batteriet helt I batterihållaren så det hörs att det hakar in.
	Batteriet är defekt. →	Byt ut batteriet.
	Produkten är defekt. →	Kontakta GARDENA service.
Laddning är inte möjligt.Batterladdnings-indikeringen ➁ lyser konstant [bild 03]	Batteriet är inte (rätt) påsatt. →	Sätt på batteriet korrekt på batteriladdaren.
	Batterikontakterna är smutsiga.	→ Rengör batterikontakterna (t. ex. genom att sätta i eller ut batteriet flera gånger, byt ev. ut batteriet).
	Batteritemperaturen är utanför det tillåtna laddönings-temperaturintervallet.	→ Vänta tills batteritemperaturen ligger mellan 0 ^ – + 45 ^ lgen.
	Batteriet är defekt. →	Byt ut batteriet.
Batterladdnings-indikeringen ➁ lyser inte [bild 03]	Batteriladdarens kontakt är inte (rätt) isalt.	→ Sätt in kontakten (helt) i uttaget.
	Uttag, nätkabel eller batteri-laddare är defekt.	→ Kontrollera nätpänningen. Låt ev. en auktoriserad GARDENA-återförsäljare eller GARDENA service kontrollerabatteriladdaren.

OBSERVERA: Kontakta ditt GARDENA servicecenter vid andra störningar. Reparationer får endast utföras av GARDENA servicecentren och av fackhandel som är auktoriserad av GARDENA.

7. TEKNISKA DATA

Accu-trimmer	Enhet	Värde (art. 14702)
Märkström	A	3,0
Märkspänning	V (DC)	18
Kilppbredd	cm	23
Knivfästets varvtal r/min	9500
Vikt (utan batterl)	g	1630
Ljudtrycknivå L_pA^1) Osäkerhet k_pA	dB (A)	773,0

Accu-trimmer	Enhet	Värde (art. 14702)
Ljudeffektsnlvå L_wa^2) :mätt/garanteratOsäkerhet k_wt	dB (A)	85 / 861,5
Hand-arm-vibration a_mw^1) Osäkerhet k_t/w	m/s^2	3,21,5

Mätförfarande enligt: ^1) EN 50636-2-91 ^2) RL 2000/14/EC / S.I. 2001 No.1701

OBSERVERA: Det angivna vibrationsemissionsvärdet har mätts enligt ett normerat provningsförfarande och kan användas för att jämföra med andra elverktyg. Detta värde kan även användas för prellminär bedömning av exponeringen.

Vibrationsemissionsvärdet kan variera vid den faktiska användningen av elverktyget.

Systembatteri	Enhet	Värde (art. 14902)PBA 18V 2,0Ah W-B
Batterispänning	V (DC)	18
Batterikapacitet	Ah	2,0
Antal celler (II-Jon)		5

Passande POWER FOR ALL-system batteriladdare: AL 1810 CV / AL 1815 CV / AL18-20 / AL 1830 CV / AL 1880 CV.

BatteriladdareAL 1810 CV P4A	Enhet	Värde (art. 14900)
Nätspänning	V (AC)	220 – 240
Nätfrekvens Hz	50 – 60
Märkeffekt	W 26
Batteriladdningsspännling	V (DC)	18
Max. batteriladdningsström	mA	1000
Batteriladdningstid 80 %/97 – 100 % (ca.)
PBA 18V 2,0Ah W-B	mln.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Tillåtet laddnings-temperaturintervall	°C	0 – 45
Vikt uppfyller EPTA-Procedure 01:2014	kg	0,17
Kapslingsklass		☐ / II

Passande POWER FOR ALL systembatterier: PBA 18V.

8. TILLBEHÖR

GARDENA Reservkniv RotorCut för turbotrimmer	För utbyte av förbrukade plastknivar.	art. 5368
GARDENA Reservknivfäste	Fås via GARDENA Service.
GARDENA Systembatteri PBA 18V/45 P4A PBA 18V/72 P4A	Batteri för extra körtid eller för byte.	art. 14903 art. 14905
GARDENA Batterisnabb-laddare AL 1830 CV P4A	För snabb laddning av POWER FOR ALL systembatterier PBA 18V..W-..	art. 14901

9. SERVICE/GARANTI

Service:

Vänligen kontakta adressen på det bifogade garantibeviset.

Garantibevis:

Plastkniven och knivfästet är slitdelar och omfattas därför inte av garantin.

DA Accu-trimmer

1. SIKKERHED 26
2. MONTERING 27
3. BETJENING 27
4. VEDLIGEHOLDELSE 28
5. OPBEVARING 28
6. FEJLAFHJÆLPNING 28
7. TEKNISKE DATA....29
8. TILBEH∅R 29
9. SERVICE/GARANTI....30

Accu-opladningsindikator Ⓓ på produktet [fig. O4/O6]:

Les bruksanvisningen.

Hold avstand.

b) För bruk skal maskinen kontrolleres optisk om den har skadde, manglende eller galt monterte vorneinnretninger eller tildekninger.

Ikke bruk elektroverktøy när du er trøtt eller påvirket av narkotika, alkohol eller medikamenter.

Avfallshändtering av batteriet:
