SmallCut 23/18V P4A - Murutrimmer GARDENA - Tasuta kasutusjuhend

Toote tüüp	Aku trimmer
Mark	Gardena
Mudel	SmallCut 23/18V P4A
Lõikelaius	23 cm
Kaal (ilma akuta)	1,63 kg
Toide	Li-ioon aku 18 V (POWER FOR ALL PBA 18V süsteem)
Ühilduva aku mahutavus	2,0 Ah / 2,5 Ah / 4,0 Ah
Soovitatav laadija	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Tühikäigu pöörlemiskiirus	9500 p/min
Helirõhutase (LpA)	77 dB(A) (määramatus 3,0 dB)
Helivõimsuse tase (LWA)	85 / 86 dB(A) (mõõdetud/garanteeritud, määramatus 1,5 dB)
Käe-õlavarrepõrutus (avhw)	3,2 m/s² (määramatus 1,5 m/s²)
Ohutus	Kahekordne lüliti (käivituskang + lukustusnupp)
Kulumisosad	Plastikust tera (ref. 5368) ja terahoidik
Valikulised tarvikud	Lisaku PBA 18V (ref. 14903/14905), kiirlaadija AL 1830 CV P4A (ref. 14901)
Garantii	Tootjagarantii (välja arvatud kulumisosad)
Hooldus ja puhastus	Puhastage pehme harjaga, ärge kasutage vett ega kemikaale
Aku laadimistemperatuur	0 °C kuni 45 °C
Aku kasutamistemperatuur	-20 °C kuni +50 °C
Laadija kaitseklass	II (topeltisolatsioon)

Korduma kippuvad küsimused - SmallCut 23/18V P4A GARDENA

Kuidas laadida Gardena SmallCut 23/18V P4A akut?

Vajutage lahtilükkamisnupule ja eemaldage aku. Ühendage laadija (AL 1810 CV P4A) 220-240 V pistikupessa. Libistage aku laadijale. Roheline märgutuli vilgub laadimise ajal, muutub püsivaks, kui see on täis. Laadimine kestab umbes 96 minutit 2,0 Ah aku puhul (80 %). Laadige ainult temperatuurivahemikus 0 °C kuni 45 °C.

Kuidas vahetada plastikust tera?

Veenduge, et seade on välja lülitatud ja aku eemaldatud. Pöörake trimmer ümber. Suruge kulunud tera ots allapoole, lükake see läbi terahoidja sissepoole ja eemaldage see. Sisestage uus tera terahoidja metallpilusse, kuni kuulete klõpsatust. Kasutage ainult originaalseid Gardena RotorCut terasid (ref. 5368).

Kuidas käivitada trimmerit?

Sisestage aku vastuvõtjasse, kuni kuulete klõpsatust. Hoidke lisakäepidet ühe käega. Teise käega lükake lukustusnupp ettepoole, seejärel tõmmake käivituskang. Trimmer käivitub. Vabastage lukustusnupp pärast käivitamist.

Millised on olulised ohutusmeetmed?

Kandke alati kaitseprille ja kuulmiskaitseid. Hoidke inimesed ja loomad eemal. Ärge kasutage vihma käes. Eemaldage aku enne puhastamist või hooldust. Ärge mööduge turvaseadmetest.

Mida teha, kui trimmer ei lõika korralikult?

Kontrollige plastikust tera seisukorda: kui see on kulunud või katki, vahetage see välja. Kui tera on liiga lühike, ei lõika see tõhusalt. Kasutage originaalset Gardena varutera.

Miks trimmer tugevalt vibreerib?

Liiga kulunud plastikust tera põhjustab tasakaalustamatuse. Vahetage tera. Kui vibratsioon jätkub, võib terahoidik olla kulunud; laske see Gardena müügijärgses teeninduses kontrollida.

Kuidas hooldada trimmerit?

Puhastage ventilatsiooniavad pehme harjaga. Pühkige akut ja laadijat kuiva lapiga. Ärge kunagi kasutage vett ega lahusteid. Eemaldage pärast iga kasutamist kaitsekattelt rohujäägid.

Kuidas hoiustada seadet talvel?

Eemaldage aku ja laadige see täielikult. Puhastage trimmer, aku ja laadija. Hoidke kõike kuivas, suletud ja külmavabas kohas. Hoidke akut temperatuurivahemikus -20 °C kuni +50 °C.

Kas ma saan kasutada muud akut kui Gardena PBA 18V?

See trimmer on osa POWER FOR ALL (P4A) süsteemist. Kasutage ainult selle süsteemi ühilduvaid akusid, mille mahutavus on vähemalt 1,5 Ah (5 elementi). Pinge peab olema 18 V. Muude akude kasutamine võib olla ohtlik.

Kuidas utiliseerida seadet ja akut eluea lõppedes?

Ärge visake seadet olmeprügi hulka. Viige see kohalikku kogumispunkti (vastavalt direktiivile 2012/19/EL). Li-ioon aku puhul tühjendage see täielikult (konsulteerige Gardena klienditeenindusega) ja seejärel viige see sobivasse ringlussevõtupunkti. Kaitske kontakte lühiste eest.

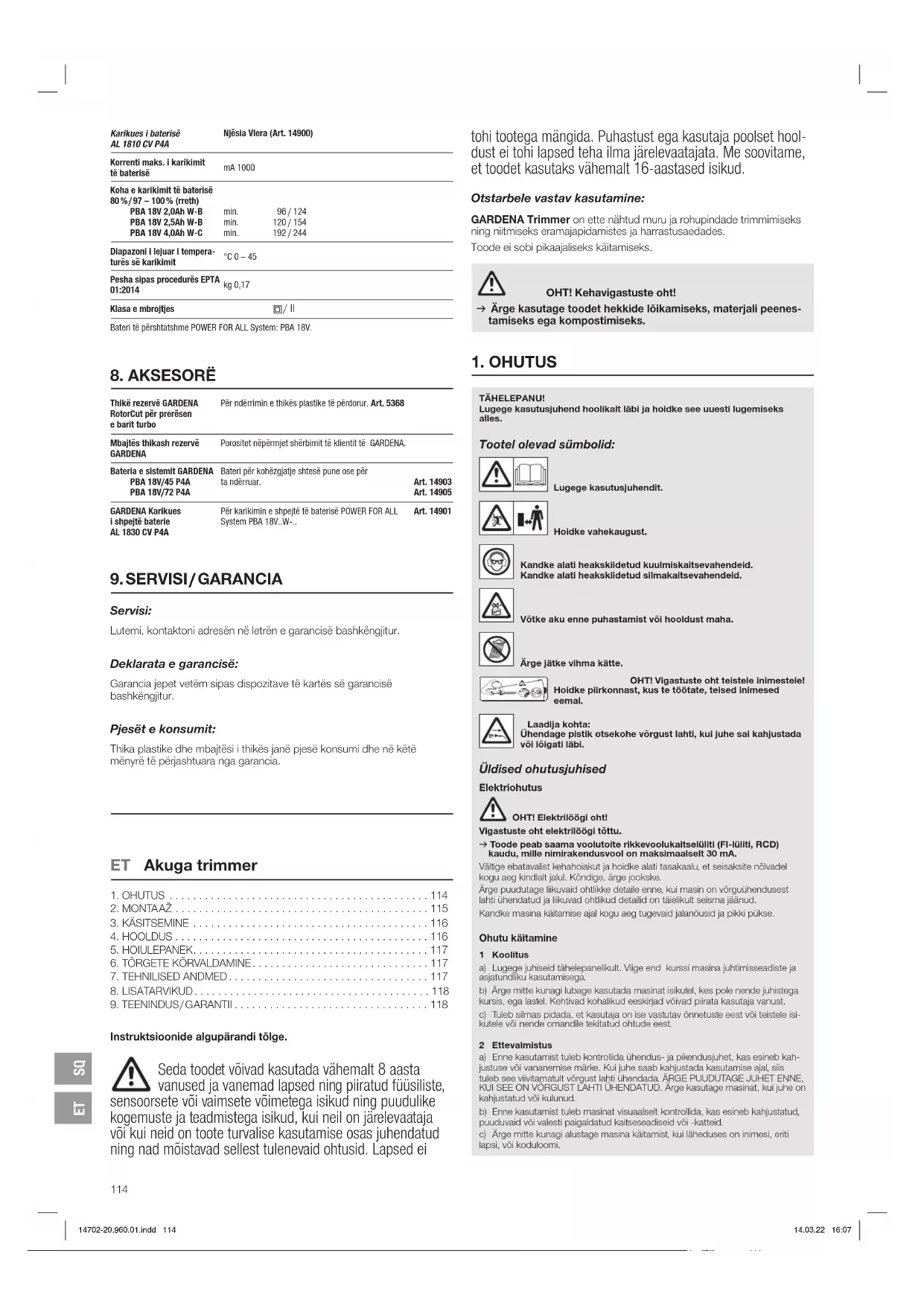

KASUTUSJUHEND SmallCut 23/18V P4A GARDENA

Instruktsioonide algupärandi tõlge.

Seda toodet võivad kasutada vähemalt 8 aasta vanused ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega isikud ning puudulike kogemuste ja teadmistega isikud, kui neil on järelevaataja või kui neid on toote turvalise kasutamise osas juhendatud ning nad mõistavad sellest tulenevaid ohtusid. Lapsed ei

tohi tootega mängida. Puhastust ega kasutaja poolset hool-dust ei tohi lapsed teha ilma järelevaatajata. Me soovitame, et toodet kasutaks vähemalt 16-aastased isikud.

Otstarbele vastav kasutamine:

GARDENA Trimmer on ette nähtud muru ja rohupindade trimmimiseks ning niitmiseks eramajapidamistes ja harrastusaedades.

Toode ei sobi pikaajaliseks käitamiseks.

→ Ärge kasutage toodet hekkide lõikamiseks, materjali peenes-tamiseks ega kompostimiseks.

1. OHUTUS

TÄHELEPANU!

Lugege kasutusjuhend hoolikalt läbi ja hoidke see uuesti lugemiseks alles.

Tootel olevad sümbolid:

Lugege kasutusjuhendit.

Hoidke vahekaugust.

Kandke alati heakskildetud kuulmiskaltsevahendeld. Kandke alati heakskildetud silmakaltsevahendeld.

Võtke aku enne puhastamist võl hooldust maha.

Ärge Jätke vihma kätte.

OHT! Vigastuste oht teistele inimestele! Holdke plirkonnast, kus te töötate, telsed Inlmesed eemal.

Laadija kohta: Ühendage pistik otsekohe vörgust lahti, kul juhe sal kahjustada völ lölgati läbl.

Üldised ohutusjuhised

Elektriohutus

OHT! Elektrilöögi oht!

Vigastuste oht elektrilöögi töttu.

→ Toode peab saama voolutoite rikkevoolukaitselülii (FI-lülii, RCD) kaudu, mille nimirakendusvool on maksimaalselt 30 mA.

Vältige ebatavalist kehahoiakut ja hoidke alati tasakaalu, et seisaksite nõlvadel kogu aeg kindllalt jalul. Kõndige, ärge jookske.

Ärge puudutage liikuvaid ohtlikke detaile enne, kui masin on võrguühendusest lahti ühendatud ja liikuvad ohtlikud detailid on täielikult seisma jäänud.

Kandko masina käitamiso ajal kogu aeg tugevaid jalanõusid ja pikki pükse.

Ohutu käitamine

1 Koolitus

a) Lugege juhiseid tähelepanelikult. Viige end kurssi masina juhtimisseadiste ja asjatundliku kasutamisega.

b) Ärge mitte kunagi lubage kasutada masinat isikutel, kes pole nende juhistlega kursis, oga lastel. Kohtivad kohalikud ooskirjad võivad piirata kasutaja vanust.

c) Tuleb silmas pidada, et kasutaja on ise vastutav önnetuste eest või teistele isikutele või nende omandile tekitatud ohtude eest.

2 Ettevalmistus

a) Enne kasutamist tuleb kontrollida ühendus- ja pikendusjuhot, kas esinob kahjustuse või vananemise märke. Kui juhe saab kahjustada kasutamise ajal, siis tuleb see viivitamatult võrgust lahti ühendada. ÄRGE PUUDUTAGE JUHET ENNE, KUI SEE ON VÖRGUST LAHTI ÜHENDATUD. Ärge kasutage masinat, kui juhe on kahjustatud või kulunud.

b) Enne kasutamist tuleb masinat visuaalselt kontrollida, kas esineb kahjustatud, puuduvaid või valesti paigaldatud kaitseseadiseid või -katteid.

c) Årge mitte kunagi alustage masina kältamist, kui läheduses on inimesi, eriti lapsi, või koduloomi.

3 Käitamine

a) Hoidke ühendus- ja pikendusjuhe löikeseadisest eemal.
b) Kogu masina kasutamise aja jooksul tuleb kanda silmakaitsevahendeid ja tugevast materjalist kingi.
c) Tuleb vältida masina kasutamist halva ilma tingimustes, iseäranis äikeseriski korral.
d) Kasutage masinat ainult päevavalguses või hea kunstliku valgustuse puhul.
e) Arge mitte kunagi kasutage kahjustatud katte või kaitseseadisega masinat ega ilma katte või kaitseseadisteta masinat.
f) Lülitage mootor sisse ainult siis, kui käed ja jalad on lõikeseadise mõjualast väljas.
g) Ühendage masin alati voolutoitest lahti (s.t ühendage pistik vooluvõrgust lahti, eemal dage tökestusseadis või väljavõetav patarei)
1) alati, kui masin jäetakse järelevalveta;
2) enne blokeeringu eemaldamist;
3) enne masina kontrollimist, puhastamist või selle kallal tööde tegemist;
4) pärast kokkupuudet võörkehaga;
5) alati, kui masin hakkab ebatavaliselt vibreerima.
h) Ettevaatust löikeseadise tekitatud vigastuste ohu töttu jalgadele ja kätele.
i) Tagage alati, et öhutusavad hoitaks võörkehadest vabad.

4 Hooldus ja säilitamine

a) Enne, kui hakatakse teostama hooldus- või puhastustõid, tuleb masin voolutoi-test lahti ühendada (s.t pistik vooluvõrgust lahti ühendada, tõkestusseadis või väljavõetav patarei eemaldada).

b) Kasutada tuleb ainuit tootja poolt soovitatud varuosi ja lisatarvikuid.

c) Masinat tuleb regulaarselt kontrollida ja hooldada. Laske masinat remontida ainult lepingulises töökojas.

d) Kui masin pole kasutusel, siis tuleb seda hoida lastele kättesaamatus kohas.

Täiendavad ohutusjuhised

Ohutu ümberkäimine akudega

Lugege kölki ohutusjuhlseld ja instruktsloone.

Suutmatus järgida ohutusjuhiseid ja instruktsioone võib põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Hoidke neid instruktsioone kindlas kohas. Kasutage laadijat ainult siis, kui saate selle köiki funktsioone täielikult himnata ja neid ilma piiranguteta teostada või kui olete saanud vastavad instruktsioonid.

→ Vaadake kasutamise, puhastamise ja hoolduse ajal laste järele. Sellega tagate, et lapsed ei mängiks laadijaga.

→ Laadige ainult POWER FOR ALL süsteemi PBA 18V tüüpi liitiumioonakusid alates mahtuvusest 1,5 Ah (alates 5 akuelemendist). Aku pinge peab laadija akulaadimispingega kokku sobima. Ärge laadige mittelaetavaid akusid. Vastasel korral tekib tulekahju- ja plahvatusoht.

Ärge jätke laadijat vihma või niiskuse kätte.

Vee tungimine elektriseadmesse suurendab elektrilöögi riski.

→ Kontrollige laadija, kaabel ja pistik enne igat kasutuskorda üle. Ärge kasutage laadijat, juhuł kui olete kahjustusi kindlaks teinud. Ärge avage laadijat ise ning laske seda parandada ainult kvalifitseeritud spetslaistlde poolt ja ainult originaalvaruosadega.

Kahjustatud laadjad, kaablid ja pistikud suurendavad elektrilöögi riski.

→ Ärge kasutage laadijat kergesti süttiva aluspinna peal (nt paberi, tekstillide jms peal) ega tuleohtlikus ümbruskonnas.

Laadimisel esineva laadija soojenemise tõttu tekib tulekahjuoht.

→ Kui on vajalik ühendusjuhtme asendamine, siis tuleb turvaohtude vältimiseks lasta seda teha GARDENA poolt või GARDENA elekritöönistade volitatud kliendi- toeninduskoskuse poolt.

→ Ärge kasutage toodet sel ajal, kul seda laetakse.

→ Käesolevad ohutusjuhlised kehtivad ainult POWER FOR ALL süsteemi liitiumioonakude PBA 18V kohta.

→ Kasutage akut ainult POWER FOR ALL süsteemi tootjate toodetes. Ainult nil saate akut kaitsta ohtliku ülekoomuse eest.

→ Laadige akusid ainult tootja poolt soovitatud laadijatega.

Laadija puhul, mis sobib üht teatud liiki akudele, tekib tulokahjuoht, kui kasutada seda muude akudega.

→ Aku tamitakse tehasest osaliselt laetuna. Selleks et tagada aku täielikku võimsust, laadige aku enne esimest kasutamist laadijas täielikult.

→ Hoidke akusid lastele kättesaamatuna.

→ Ärge avage akut. Tekib lühise oht.

→ Aku kahjustuse ja asjatundmatu kasutamise korral vöib sellest väl-juda aurusid. Aku vöib süttida vöil plahvatada. Juhtige juurde värsket öhku ja kaebuste korral pöörduge arsti poole. Need aurud vöivad hingamisteid ärritada.

→ Vale kasutamlse völ kahjustatud aku korral völb akust tuleohtllkku vedelikku välja nörguda. Vältige kokkupuudet sellega. Juhusliku kokkupuute korral loputage veega. Kul see vedelik satub silmadesse, sils pöörduge lisaks arsti poole.

Väljanõrguv akuvedelik võib põhjustada nahaärritusi või põletusi.

→ Defektse aku korral vöib vedelik välja nörguda ja körvalasuvaid esemeld nilsutada. Kontrollige asjaomased detalld üle. Puhastage need vöi vahetage need vajaduse korral välja.

→ Ärge akut lühistage. Holdke mittekasutatav aku eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või muudest väikestest metallesemetest, mis võikslid kutsuda eslle kontaktide sildamise.

Aku kontaktide vahelise lühise tagajärjeks võivad olla põletused või tulekahju.

→ Patarel kontaktld võlvad pärast kasutamist olla kuumad. Pöörake tähelepanu kuumadele kontaktidele, kui eemaldate patarei.
→ Teravate esemete, nagu nt naela või kruvikeeraja tõttu, või välise jõu toimel võib aku kahjustada saada. Võib tekkida sisemine lühis ning aku võib süttida, suitseda, plahvatada või üle kuumeneda.
→ Ärge kunagi hooldage kahjustatud akusid. Kogu akude hooldus peaks toimuma ainuit tootja või volitatud klienditeeninduskeskuste poolt.
Kaltske akut kuumuse eest, nt ka kestva pälkesekilrguse, tule, mustuse, vee ja niiskuse eest. Tekib plahvatuse ja lühise oht.
→ Kasutage ja ladustage akut ainult ümbruskonna temperatuuril vahemikus – 20 °C kuni + 50 °C. Ärge jätke akut nt suvel autosse vedelema. Temperatuuridel < 0 °C väib vastavalt seadme spetsifikale esineda pliratud toimivust.
→ Laadige akut ainult ümbruskonna temperatuuridel vahemikus 0 °C kunl + 45 °C. Laadimine sellest temperatuurivahemikust väljaspool võib akut kahjustada või tulekahjuohtu suurendada.
→ Laske akul pärast kasutamist vähemalt 30 minutit jahtuda enne, kui seda laete või panete selle hoiule.

Elektriohutus

OHT! Südameseiskuse oht!

Antud toode tekitab käitamisel elektromagnetvälja. See väli võib teatud tinglmustes mõjustada aktlivsete või passlivsete meditsilinillste Implantaatide tolmlmist. Et vällistada selliste olukordade tekklmise oht, mls võlvad kutsuda esile raskeid või surmavaid vigastusi, peaksid meditsiililise Implantaaadiga Islkud enne antud toote kasutamist konsulteerima oma arsti ja implantaadi tootjaga.

Vedage välised vörgukaablid nähtavasse piirkonda. Enne löikamist kontrollige piirkonda peidetud kaablite suhtes.

Kasutage akuga toodet ainult 0 °C kuni 40 °C vahel.

Võtke hädaolukorra puhul aku maha.

Ärge kasutage toodet vee lähedal ega tiigi hooldamiseks.

Kaitske aku kontakte niiskuse eest.

Isiklik ohutus

OHT! Lämbumise oht!

Välksemaid osi on võlmalik kergestl alla neelata. Plastikkotl tõttu esineb lämbumise oht välkelastele. Holdke välkelapsed montaaži ajal eemal.

Sörmede kinnijäämine: jälgige oma sörmi, kui paigaldate kaitsekatte

Kui trimmer tugevalt vibreerib, siis asendage tera ja kontrollige, kas terahoidjal on kahjustusi.

Kontrolige enne kasutamist üle, kas kulumisribi on korras.

Transportige trimmerit eesmisest käepidemest hoides.

Kasutage isikukaitsevahendeid.

Kandke lõikeseadeldise puhastamiseks kinda:d.

Kandke alati silmakaitsevahendeid.

Kaitsevahendid, nagu näiteks kindlad, libisomiskindlad turvajalatsid või kuulmis- kaitsevahendid, mida kasutatakse vastavate tingimuste puhul, vähendavad kehavigastuste ohtu.

Olge etlevaatlik toote seadistamisel, et takistada sörmede kinnikiilumist masina liikuvate ja paigalseisvate osade vahele või kaitsekatte kokkupanekul.

Ärge kasutage vett ega keemilisi aineid katte või trimmeri teiste osade puhastami-seks.

Et tagada, et toode oleks turvalises tööseisundis, hoidke köik mutrid, kruvid ja poldid kinnikeeratuna.

Ärge võtke toodet osadeks rohkem kui selle tarneseisundini.

Holatus! Kuulmiskaitsevahendeid kandes ja toote poolt tekitatava müra töttu võib kasutaja mitte märgata lähenevaid inimesi.

Käitamise ja transportimise ajal pidage eriti silmas ohtu teistele inimestele.

Elektritööriista käitamisel jääge valvsaks, jälgige, mida te teete ja kasutage kainet möistust.

Ärgo kasutago ühtki oloktritöörista sol ajal, kui olote väsinud või uimastite, alkoholi või ravmite mõju all.

Üks tähelepanematuse hetk elektritööriistade käitamisel vöib kaasa tuua raskeid vigastusi.

2. MONTAAŽ

→ Enne, kui toodet monteerima hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Lisakäepideme monteerimine [joonis A1]:

→ Lükake lisakäepide ① käepideme ülaosa ② otsa, kuni ühendus kuuldavalt fikseerub (klöps).

E

Kaitsekatte monteerimine [joonis A2/A3]:

Toodet tohib kasutada ainult siis, kui kaitsekate on monteeritud.

1. Pistke kaitsekate ④ trimmeripea ⑤ otsa. Juhtige seejuures plasttera ③ läbi kaitsekatte ④ ava.
2. Pöörake kaitsekatet ④, kuni selle saab täielikult otsa suruda (nooled ⑩/⑫ on teineteise vastas).
3. Pöörake kaitsekatet ④ kellaosuti vastassuunas, kuni ühendus kuuldavalt fikseerub (klöps).

Plasttera kinnitamine käepidemele [joonis A4]:

Tarnekomplekti kuulub 5 plasttera ③. Neist 4 asendus-plasttera paiknevad käepidemel olevates avades ⑥.

Plasttera montaaži kohta terahoidjasse vt 6. TÖRGETE KÖRVALDAMINE Plasttera väljavahetamine.

3. KÄSITSEMINE

evigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet transportima hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Järgige vörgupinget! Vooluallika pinge peab laadija tüübisildil olevate andmetega kokku langema.

GARDENA akuga trimmeri, art. nr. 14702-55, puhul ei kuulu aku ega laadija tarnekomplekti.

Tänu intelligentsele laadimisprotsessile tuvastatakse aku laetuse aste auto-maatselt ning seda laetakse sõltuvalt aku temperatuurist ja pingest vasta-valt laadimise optimaalse voolutugevusega.

Seeläbi säästate akut ja see jääb laadijas säilitamise puhul alati täielikult laetuks.

1. Vajutage lukustuse vabastusnuppu Ⓐ ja võtke aku Ⓑ akusahtlist Ⓓ välja.
2. Ühendage akulaadija © võrgu pistikupesasse.
3. Lükake akulaadija © aku Ⓑ otsa.

Akut laetakse, kui laadijal olev aku laadimise märgutuli © vilgub roheliselt.

Aku on täielikult laetud, kui laadijal olev aku laadimise märgutuli Ⓛ põleb pidevalt roheliselt

(Laadimiskestuse, vt 7. TEHNILISED ANDMED).

1. Kontrollige laadimise ajal regulaarsete ajavahemike tagant laadimisolekut.
2. Kui aku Ⓑ on täielikult laetud, siis võite aku Ⓑ laadija Ⓓ küljest lahti ühendada.

Märgutulede elementide tähendus:

Laadijal olev märgutuli [ joonis O3 ]:

Aku laadimise märgu- tule Ⓛ vilkuv tull

Laadimisprotsessi signaliseeritakse aku laadimise märgutule (L) vilkumise teel.

Juhis: laadimisprotsess on võimalik ainult siis, kui aku temperatuur jääb laadimistemperatuuri lubatud vahemikku, vt 7. TEHNILISED ANDMED.

Aku laadimise märgutule ① püsivalt põlev tull

Aku laadimise märgutule 12 püsivalt põlev tuli signaliseerib, et aku on täielikuit leatud või et aku temperatuur jääb laadimistemperatuuri lubatut vahemikust väljapoole ning seepärast ei saa seda laadida. Milipea kui on jõutud lubatud temperatuurivahemikku, hakatakse akut laadima. Kui akut pole sisse pistetud, siis signaliseerib aku laadimise märgutule 15 püsivalt põlev tuli, et vörgupistik on pistikupesasse ühendatud ja et laadija on käitamisvalmis.

Tootel olev aku laetuse taseme märgutuli Ⓓ [joonis 04/06]: Pärast toote käivitamist näidatakse 5 sekundiks aku laetuse taseme märgutuld Ⓓ.

Aku laetuse tase Aku laetuse taseme märgutuli

67 – 100 % on laetud	➊, ➊ ja➉põlevad roheliselt
34 – 66 % on laetud	➊ ja➁põlevad roheliselt
11 – 33 % on laetud	➌põleb roheliselt
0 – 10 % on laetud	➎ vilgub roheliselt

Kui LED ⑪ vilgub roheliselt, siis peab akut laadima.

Kui törke LED Ⓞ põleb või vilgub, vt 6. TÖRGETE KÖRVALDAMINE.

Tööasend [joonis 05]:

Standardseks trimmimiseks.

Trimmeri startimine [joonis 01/06]:

eb vigastuste oht, kui toode ei peatu stardihoovast lahti lastes.

→ Ärge turvaseadistest ega lülitist mööda minge. Ärge kinnitage näiteks stardihooba käepideme külge.

Toode on varustatud kahe lülitiga turvaseadisega (sisselülitustöki-sega stardihoovaga), mis takistab toote kogemata sisselülitamist.

Käivitamine:

1. Asetage aku Ⓑ akusahtlisse Ⓓ, kuni see kuuldavalt fikseerub.

2. Hoidke ühe käega lisakäepidet ①.

3. Hoidke teise käega põhikäepidet ⑦, lükake sisselülitustõkis ⑧ ettepoole ja tömmake stardihooba ⑨. Trimmer käivitub ja 5 sekundiks näidatakse aku laetuse taseme märgutuld ⑩.

4. Laske sisselülitustökis ⑧ uuesti lahti.

TÄHELEPANU! Vältige plasttera ja terahoidja kokkupuudet kövade esemetega (müüri, kivide, tarade jms), et takistada plasttera või terahoidja kulumist või murdumist.

Peatamine:

1. Laske stardihoob ⑨ lahti. Trimmer peatub.

2. Vajutage lukustuse vabastusnuppu Ⓐ ja võtke aku Ⓑ akusahtlist Ⓓ välja.

4. HOOLDUS

evigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toodet hooldama hakkate, oodake ära, kuni plastte-ra on seisma jäänud ja vötke aku maha.

Trimmeri puhastamine [joonis M1]:

stuste oht ja toote kahjustuste risk.

→ Ärge puhastage toodet vee ega veejoaga (iseäranis körgsurve veejoaga).
→ Ärge puhastage kemikaalidega, kaasa arvatud bensiini ega lahustitega. Mõned neist võivad hävitada olulisi plastosi.

Õhutuspilud peavad olema alati puhtad.

1. Puhastage öhupilud ⑩ pehme harjaga (ärge kasutage kruvikeerajat).
2. Puhastage köik liikuvad osad pärast igat kasutuskorda. Eemaldage eriti rohu ja mustuse jäägid kaitsekattest ④.

Aku ja akulaadija puhastamine:

Enne, kui ühendate akulaadija, tagage, et aku ja akulaadija pealispind ning kontaktid oleksid alati puhtad ja kuivad.

Ärge kasutage voolavat vett.

→ Akulaadija: Puhastage kontaktid ja plastosad pehme, kuiva lapiga.
→ Aku: Puhastage aku õhutuspilud ning ühendused aeg-ajalt pehme, puhta ja kuiva pintsli abil.

5. HOIULEPANEK

Kasutuselt körvaldamine:

Toodet peab säilitama lastele ligipääsmatuna.

1. Võtke aku maha.
2. Laadige akut.
3. Puhastage trimmer, aku ja akulaadija (vt 4. HOOLDUS).
4. Pange trimmer, aku ning akulaadija hoiule kuiva, suletud ja pakasekindlassekohta.

Kasutuselt körvaldamine:

(vastavalt direktivile 2012/19/EL / S.I. 2013 No. 3113)

Toodet ei tohi kasutuselt körvaldada koos tavaliste olmejäätmetega. Selle peab kasutuselt körvaldama vastavalt kehtivatele kohalikele keskkonnakaitse eeskirjadele.

TÄHELEPANU!

→ Körvaldage toode kasutuselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.

Aku kasutuselt körvaldamine:

Aku sisaldab liitium-ioon elemente, mille kasutuselt körvaldamine nende kasutusaja lõpul peab toimuma tavalistest olmejäätmetest eraldi.

Li-ion

TÄHELEPANU!

→ Körvaldage akud kasuluselt oma kohaliku taaskasutuse kogumisjaama kaudu või selle abil.
1. Laadige liitium-icon elemendid täielikult tühjaks (pöörduge GARDENA teenindusse).
2. Kindlustage liitium-ioon elementide kontaktid lühise vastu.
3. Kôrvaldage liitium-ioon elemendid kasutuselt nõuetekohaselt.

6. TÖRGETE KÖRVALDAMINE

evigastuste oht, juhul kui toode kogemata käivitub.

→ Enne, kui toote törkeid körvaldama hakkate, oodake ära, kuni plasttera on seisma jäänud ja võtke aku maha.

Plastterade väljavahetamine [joonis T1/T2]:

Kehavigastused!

→ Ärge kasutage metallist lõikeelemente ega varuosi ja lisatarvikuid, mis ei ole GARDENA poolt ette nähtud.

Kui kulumisribi ⑫ ei ole enam nähtaval, siis peab terahoidja ⑪ välja vahetama. Pöörduge GARDENA teeninduse poole.

Plastterad tohivad olla maksimaalselt poole pikkuseni ära kulu-nud. Kasutada tohib ainult GARDENA originaal-asendusterasid RotorCut. Asendus-plastterad saate hankida oma GARDENA edasimüüjalt või otse GARDENA teenindusest.

• GARDENA asendusterad RotorCut turbotrimmerile art. nr. 5368

Plasttera mahavõtmine:

1. Pöörake trimmer ümber.
2. Vajutage plasttera otsa kergelt allapoole (A), lükake plasttera ③ läbi terahoidja ⑪ sissepoole (B) ja tömmake see välja.

Plasttera kohalepaigutamine:

→ Lükake uus plasttera ⑧ läbi terahoidja ⑪ metallpilu, kuni Ühendus kuuldavalt fikseenub (klöps). Kui uus plasttera on korrektselt kohale paigutatud, siis saab seda kergestipöörata.

Probleem Võimalik põhjus Kõrvaldamine

Trimmer ei lõika või lõikab halvasti	Plasttera on ära kulunud või liiga lühike.	→ Vahetage plasttera välja.
	Plasttera on murdunud. →	Vahetage plasttera välja.
Trimmer vibreerib tugevalt	Plasttera on liiga tugevaltära kulunud ja kutsub eslle tasa-kaalu kadumise.	→ Vahetage plasttera välja.
	Terahoidja on ära kulunud.	→ Vahetage terahoidja välja.
Trimmerit el saa peatada	Stardihoob kiilub kinni.	→ Võtke aku maha ja vabastage stardihoob.
Trimmer el kälvitu või seiskub.LED ⚫ vilgub rohellseit [joonis 04]	Aku on tühl.	→ Laadige akut.
Trimmer el kälvitu või seiskub.Törke LED ⚫ polebpunaseit [joonis 04]	Aku temperatuur jäab lubatud vahemikust väljapoole.	→ Oodake, kuni aku temperatuur jäab uuesti vahemikku 0 °C ... +45 °C.
	Trimmeril olevate aku kontaktide vahel on veetilku või niliskust.	→ Ecmaldage veetilgad/niiskus kuiva lapi abil.
	Mootor on blokceritud.	→ Ecmaldage takistus. Käivitage uuesti.
Trimmer el kälvitu või seiskub.Törke LED ⚫ vilgub punaseit [joonis 04]	Toode on defektne.	→ Põõrduge GARDENA teeninduse poole.
Trimmer el kälvitu või seiskub.Törke LED ⚫ el põle [joonis 04]	Aku el ole täieilkult akusahtlisse asetatud.	→ Asetage aku täieilkuit akusahtlisse, kuni see kuuldavattfikseerub.
	Aku on defektne.	→ Asendage aku.
	Toode on defektne.	→ Põõrduge GARDENA teeninduse poole.
Laadimisprotsess ei ole võimalik.Aku laadimise märgutuli ⚫põleb püslvalt [joonis 03]	Aku ei ole (õigesti) otsa pandud.	→ Pange aku korrektseit laadija otsa.
	Aku kontaktid on mustunud.	→ Puhastage aku kontaktid (nt akut mitu korda otsa pistes ja lahti ühendades. Vajaduse korral asendage aku).
	Aku temperatuur jäab laadimistemperatuurilubatud vahemikust väljapoole.	→ Oodake, kuni aku temperatuur jäab uuesti vahemikku 0 °C ... +45 °C.
	Aku on defektne.	→ Asendage aku.
Aku laadimise märgutuli ⚫el põle [ joonis 03 ]	Laadija võrgupistik ei ole (õligesti) sisse pistetud.	→ Pistke võrgupistik (täielikuit) pistikupesasse.
	Pistikupesa, võrgukaabel või laadija on defektne.	→ Kontrollige võrgupinget. Laske vajaduse korral laadijat volltatud lepingulise edaslimüüja või GARDENA teeninduse poolt kontrollida.

JUHIS: Palun pöörduge muude rikete korral oma GARDENA teeninduskeskusesse. Parandusi tohivad teha ainult GARDENA teeninduskeskused ning GARDENA poolt volitatud spetsialiseerunud jaemüüjad.

7. TEHNILISED ANDMED

Mõõtemeetod vastavalt: EN 50636-2-91 RL 2000/14/EC / S.I. 2001 No.1701

Akuga trimmer	Ühlk	Väärtus (art. nr. 14702)
Nlimvoolutugevus	A	3,0
Nlimiplinge	V (DC)	18
Lõlkelalus	cm	23
Pöörlemiskiirus	p/min	9500
Kaal (ilma akuta)	g	1630
Helirõhutase L_pa^1) Määramatus k_pa	dB (A)	773,0
Müravõlmsustase L_ua^2) :möõdetud / garanteeritudMääramatus k_ua	dB (A)	85/861,5
Akuga trimmer	Ühlk Väärtus (art. nr. 14702)
Käslvarre ja käelaba vibratsloona _vhw^1) Määramatus k_ehw	m/s ^2	3,21,5

JUHIS: Näidatud vibratsiooni emissiooni väärtus on mõõdetud vastavait standarditud katsemeetodile ja seda saab kasutada elektrltöörlistade omavahellseks võrdluseks. Seda väärtust saab kasutada ka kokkupuute esialgseks

hindamiseks. Vibratsiooni emissiooni väärtus vöib elektritöörlista tegeliku kasutamise käigus varleeruda.

Süsteemi aku	Ühik Väärtus (art. nr. 14902)PBA 18V 2,0Ah W-B
Aku plinge V (DC) 18
Aku mahtuvus Ah 2,0
Elementide arv (LI-loon) 5
Sobivad POWER FOR ALL süsteemi akulaadijad: AL 1810 CV / AL 1815 CV / AL18-20 /AL 1830 CV / AL 1880 CV.
AkulaadijaAL 1810 CV P4A	Ühik Väärtus (art. nr. 14900)
Võrgupinge V (AC) 220 – 240
Võrgusagedus Hz 50 – 60
Nimlvõlmsus W 26
Aku laadimlspinge	V (DC) 18
Maksimaalne aku laadimise voolutugevus	mA	1000
Aku laadimisaeg80% / 97...100% (ca)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Laadlmstemperatuurlubatud vahemik	°C 0 – 45
Kaal vastavait EPTA protseduurile 01:2014	kg 0,17
Kaitseklass		☐/ II

Sobivad POWER FOR ALL süsteemi akud: PBA 18V.

1. LISATARVIKUD

GARDENA Asendusterad RotorCut, turbotrimmerile	Ärakasutatud plastterade väljavahetamiseks.	art. nr. 5368
GARDENA Varu-teraholdja	Saadaval GARDENA teenindusest.
GARDENA Süsteemi aku PBA 18V/45 P4A PBA 18V/72 P4A	Aku täiendava tööaja tarbeks või vahetuseks.	art. nr. 14903 art. nr. 14905
GARDENA Aku kiirlaadija AL 1830 CV P4A	POWER FOR ALL süsteemi akude PBA 18V..W-.klireksladimiseks.	art. nr. 14901

9. TEENINDUS / GARANTII

Teenindus:

Palun võtke ühendust kaasasoleval garantiikaardil toodud aadressil.

Garantiideklaratsioon:

Garantii antakse üksnes vastavalt juuresoleva garantiikaardi tingimustele.

Kuluosad:

Plasttera ja terahoidja on kuluosad ning seega garantiist välistatud.

LT Akumuliatoriné žoliapjové

1. SAUGA....118
2. SURINKIMAS 120
3. NAUDOJIMAS 120
4. TECHNINÉ PRIEŽIURA....121
5. LAIKYMAS 121
6. GEDIMU ŠALINIMAS 121
7. TECHNINIAI DUOMENYS....122
8. PRIEDAI 122
9. SERVISAS/GARANTIJA....122
