Тип продукт	Акумулаторен тример за трева
Марка	Gardena
Модел	SmallCut 23/18V P4A
Ширина на рязане	23 см
Тегло (без акумулатор)	1,63 кг
Захранване	Li-ion акумулатор 18 V (система POWER FOR ALL PBA 18V)
Капацитет на съвместимия акумулатор	2,0 Ah / 2,5 Ah / 4,0 Ah
Препоръчително зарядно устройство	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Скорост на въртене на празен ход	9500 об/мин
Ниво на звуково налягане (LpA)	77 dB(A) (неопределеност 3,0 dB)
Ниво на звукова мощност (LWA)	85 / 86 dB(A) (измерено/гарантирано, неопределеност 1,5 dB)
Вибрация ръка-рамо (avhw)	3,2 m/s² (неопределеност 1,5 m/s²)
Безопасност	Двоен превключвател (стартов лост + бутон за заключване)
Консумативи	Пластмасово острие (реф. 5368) и държач на острието
Допълнителни аксесоари	Допълнителен акумулатор PBA 18V (реф. 14903/14905), бързо зарядно AL 1830 CV P4A (реф. 14901)
Гаранция	Гаранция на производителя (без консумативи)
Поддръжка и почистване	Почиствайте с мека четка, не използвайте вода или химикали
Температура на зареждане на акумулатора	0 °C до 45 °C
Работна температура на акумулатора	-20 °C до +50 °C
Клас на защита на зарядното устройство	II (двойна изолация)

Често задавани въпроси - SmallCut 23/18V P4A GARDENA

Как да заредя акумулатора на Gardena SmallCut 23/18V P4A?

Натиснете бутона за освобождаване и извадете акумулатора. Включете зарядното устройство (AL 1810 CV P4A) в контакт 220-240 V. Поставете акумулатора върху зарядното. Зеленият индикатор мига по време на зареждане, става постоянен, когато е пълно. Зареждането отнема около 96 минути за акумулатор 2,0 Ah (80%). Зареждайте само между 0 °C и 45 °C.

Как да сменя пластмасовото острие?

Уверете се, че уредът е изключен и акумулаторът е изваден. Обърнете тримера. Натиснете края на износеното острие надолу, натиснете го навътре през държача на острието и го извадете. Поставете новото острие в металния прорез на държача до щракване. Използвайте само оригинални Gardena RotorCut остриета (реф. 5368).

Как да стартирам тримера?

Поставете акумулатора в приемника до щракване. Дръжте допълнителната дръжка с една ръка. С другата ръка натиснете бутона за заключване напред, след това издърпайте стартовия лост. Тримерът стартира. Освободете бутона за заключване след стартиране.

Кои са важните предпазни мерки?

Винаги носете защитни очила и защита на слуха. Дръжте хора и животни на разстояние. Не използвайте в дъжд. Извадете акумулатора преди почистване или поддръжка. Не заобикаляйте предпазните устройства.

Какво да направя, ако тримерът не реже правилно?

Проверете състоянието на пластмасовото острие: ако е износено или счупено, го сменете. Ако острието е твърде късо, то не реже ефективно. Използвайте оригинално резервно острие Gardena.

Защо тримерът вибрира силно?

Твърде износено пластмасово острие причинява дисбаланс. Сменете острието. Ако вибрацията продължи, държачът на острието може да е износен; проверете го от сервиза на Gardena.

Как да поддържам тримера?

Почиствайте вентилационните отвори с мека четка. Избърсвайте акумулатора и зарядното със суха кърпа. Никога не използвайте вода или разтворители. Отстранявайте остатъците от трева от предпазния капак след всяка употреба.

Как да съхранявам уреда през зимата?

Извадете акумулатора и го заредете напълно. Почистете тримера, акумулатора и зарядното. Съхранявайте всичко на сухо, затворено и защитено от замръзване място. Съхранявайте акумулатора между -20 °C и +50 °C.

Мога ли да използвам друг акумулатор освен Gardena PBA 18V?

Този тример е част от системата POWER FOR ALL (P4A). Използвайте само съвместими акумулатори от тази система, с капацитет минимум 1,5 Ah (5 клетки). Напрежението трябва да бъде 18 V. Използването на други акумулатори може да бъде опасно.

Как да изхвърля уреда и акумулатора в края на живота им?

Не изхвърляйте уреда с битовите отпадъци. Отнесете го в местен пункт за събиране (съгласно директива 2012/19/ЕС). За Li-ion акумулатора, разредете го напълно (консултирайте се с сервиза на Gardena) и след това го отнесете в подходящ пункт за рециклиране. Защитете контактите от късо съединение.

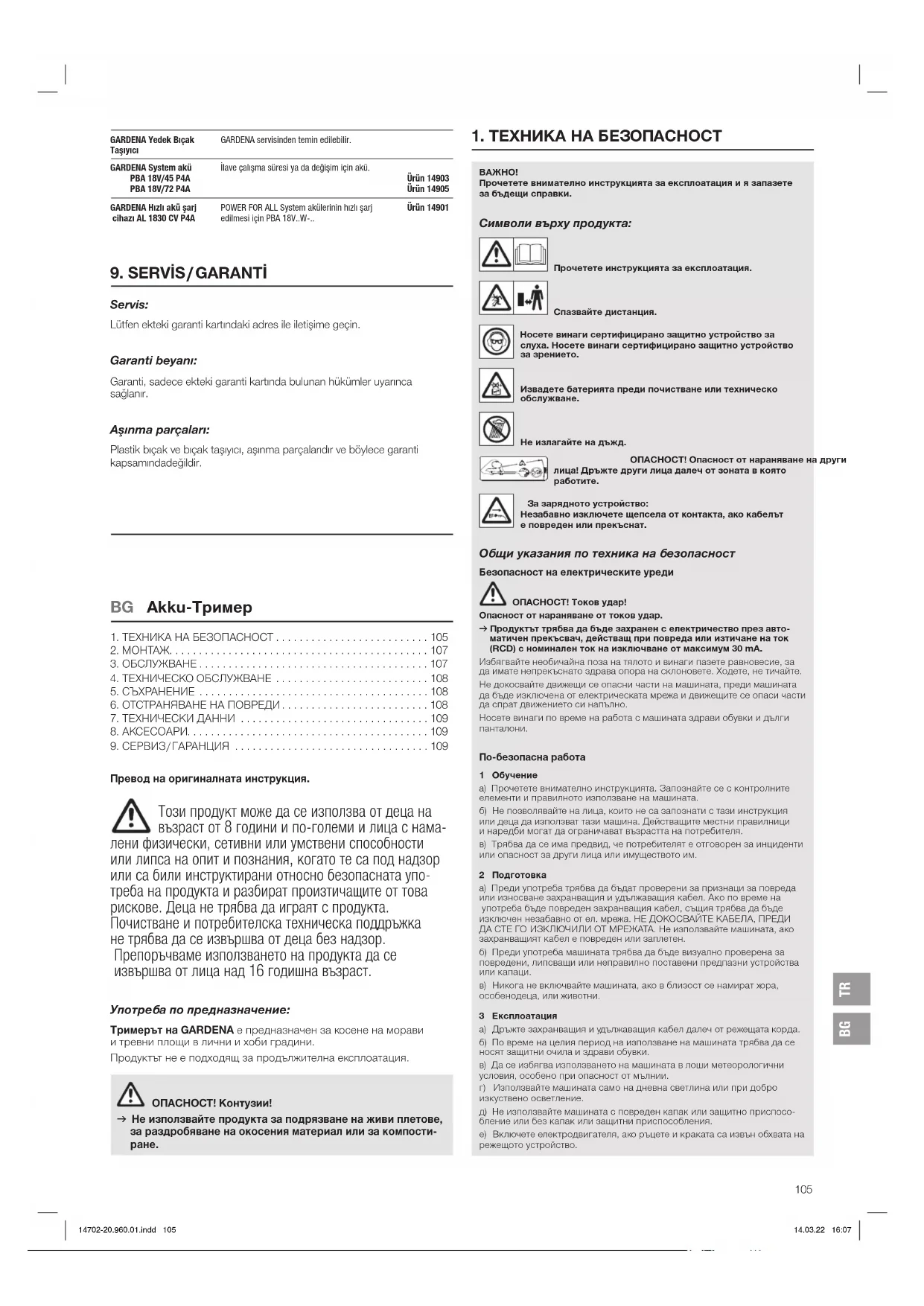

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SmallCut 23/18V P4A GARDENA

Превод на оригиналната инструкция.

Този продукт може да се използва от деца на възраст от 8 години и по-големи и лица с намалени физически, сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирани относно безопасната употреба на продукта и разбират произтичащите от това рискове. Деца не трябва да играят с продукта. Почистване и потребителска техническа поддръжка не трябва да се извършва от деца без надзор. Препоръчваме използването на продукта да се извършва от лица над 16 годишна възраст.

Употреба по предназначение:

Тримерът на GARDENA е предназначен за косене на морави и тревни площи в лични и хоби градини.

Продуктът не е подходящ за продължителна експлоатация.

ОПАСНОСТ! Контузии!

→ Не използвайте продукта за подрязване на живи плетове, за раздробяване на окосения материал или за компостиране.

1. ТЕХНИКА НА БЕЗОПАСНОСТ

ВАЖНО!

Прочетете внимателно инструкцията за експлоатация и я запазете за бъдещи справки.

Символи върху продукта:

Прочетете инструкцията за експлоатация.

Носете винаги сертифицирано защитно устройство за слуха. Носете винаги сертифицирано защитно устройство за зрението.

Извадете батерията преди почистване или техническо обслужване.

Не излагайте на дъжд.

ОПАСНОСТ! Опасност от нараняване на други лица! Дръжте други лица далеч от зоната в която работите.

За зарядното устройство: Незабавно изключете щепсела от контакта, ако кабелът е повреден или прекъснат.

Общи указания по техника на безопасност

Безопасност на електрическите уреди

Опасност от нараняване от токов удар.

→ Продуктът трябва да бъде захранен с електричество през автоматичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номинален ток на изключване от максимум 30 mA.

Избягвайте необичайна поза на тялото и винаги пазете равновесие, за да имате непрекъснато здрава опора на склоновете. Ходете, не тичайте. Не докосвайте движещи се опасни части на машината, преди машината да бъде изключена от електрическата мрожа и движещите се опаси части да спрат движението си напълно.

Носете винаги по време на работа с машината здрави обувки и дълги панталони.

По-безопасна работа

1 Обучение

a) Прочетето внимателно инструкцията. Запознайте се с контролните елементи и правилното използване на машината.
б) Не позволявайте на лица, които не са запознати с тази инструкция или деца да използват тази машина. Действащите местни правилници и наредби могат да ограничават възрастта на потребителя.
в) Трябва да со има предвид, чо потребителят о отговорен за инциденти или опасност за други лица или имуществото им.

2 Подготовка

a) Приди употреба трябва да бъдат проверени за признаци за повреда или износване захранващия и удылжаващия кабел. Ако по време на употреба бъде повреден захранващия кабел, същия трябва да бъде изключен незабавно от ел. мрежа. НЕ ДОКОСВАЙТЕ КАБЕЛА, ПРЕДИ ДА СТЕ ГО ИЗКЛЮЧИЛИ ОТ МРЕЖАТА. Не използвайте машината, ако захранващият кабел о повреден или заплетен.

б) Преди употреба машината трябва да бъде визуално проверена за повредени, липсващи или неправилно поставени предпазни устройства или капаци.

в) Никога не включвайте машината, ако в близост се намират хора, особенодеца, или животни.

3 Експлоатация

а) Дръжте захранващия и удължаващия кабел далеч от режещата корда.
б) По време на целия период на използване на машината трябва да се носят защитни очила и здрави обувки.
в) Да се избягва използването на машината в лоши метеорологични условия, особоно при опасност от мълнии.
г) Използвайте машината само на дневна светлина или при добро изкуствено осветление.
д) Не използвайте машината с повреден капак или защитно приспособление или без капак или защитни приспособления.
e) Включете електродвигателя, ако ръцете и краката са извън обхвата на режещото устройство.

x) Винаги изключвайте машината от електрозахранването (т.р. изключване на щепсела от вл. мрежа, сваляне на блокировката или на свалящата се батерия)

1) винаги, когато машината се оставя без надзор;
2) пред отстраняване на проблем с блокирала машина;
3) преди проверка, почистване или обработка на машината;
4) след контакт с чужди тела.
5) винаги, когато машината започне да вибрира необичайно.
а) Внимавайте за нараняване по краката и ръцете от режещото приспособление.
и) Винаги се убеждавайте, че отворите за вентилация се поддържат чисти от чужди тела.

4 Поддържане в изправност и съхранение

a) Машината трябва да бъде изключена от електрозахранването
(т.р. изключване на щепсела от ел. мрежа, сваляне на блокировката или на свалящата се батерия), преди извършването на работи по поддръжката или почистването.
б) Да се използват само резервни части и аксесоари препоръчани от производителя.
в) Машината трябва да бъде проверявана и поддържана редовно. Машината да бъде ремонти рана само в оторизиран сервис.
г) Ако машината не се използва, тя трябва да бъде съхранявана на място недостъпно за деца.

Допълнителни указания по техника на безопасност

Прочетете всички указания по техника на безопасност и инструкции.

Ако не бъдат спазени указанията по техника на безопасност и инструкциите, съществува опасност от токов удар, пожар и/или от тежки наранявания.

Съхранявайте грижливо тези инструкции. Използвайте зарядното устройство само, ако напълно оценявате всички инструкции и можете да ги изпълните без ограничения или сте получили съответните указания.
→ Наблюдавайте децата по време на употреба, почистване и техническо обслужване.
Така ще сте сигурни, че децата не си играят със зарядното устройство.
→ Зареждайте само литиево-йонни акумулаторни батерии от системата POWER FOR ALL тип PBA 18V. с капацитет от 1,5 Ah или повисок (от 5 акумулаторни клетки или повече). Напрежението на акумулаторната батерия трябва да съответства на напрежението за зареждане на батерията на зарядното устройство. Не зареждайте неакумулаторни батерии.
В противен случай съществува опасност от пожар и експлозия.

Зарядното устройство не трябва да се излага на дъжд или влага. Вода, влязла в електрически уред повишава риска от токов удар.

→ Поддържайте зарядното устройство чисто.

Замърсяването създава риск от токов удар.

→ Проверявайте зарядното устройство, кабела и щепсела преди всяка употреба. Не използвайте зарядното устройство, ако забележите някавки повреди. Не отваряйте сами зарядното устройство, същото да бъде ремонтирано само от квалифицирани специалисти и само с оригинални резервни части. Повредени зарядни устройства, кабели и щепсели повишават риска от токов удар.
→ Не използвайте зарядното устройство върху лесно запалима повърхност (напр. хартия, текстил и др.) или в среда, която може да се възпламени. Съществува риск от пожар поради нагряване на зарядното устройство по време на зареждане.
→ Ако е необходима смяна на свъразвация кабел, това трябва да бъде направоно от GARDENA или оторизиран сервисон център за олектроинструменти GARDENA, за да се избегнат рисковете за безопасността.
→ Не използвайте продукта, докато се зарежда.
→ Тези указания по техника на безопасност важат само за литиево-йонни акумулаторни батерии от системата POWER FOR ALL PBA 18V.

→ Използвайте акумулаторната батерия само в продукти на производители на системата POWER FOR ALL.

Само така можете да защитите батерията от опасно претоварване.

→ Зареждайте акумулаторните батерии само със зарядни устройства, които се препоръчват от производителя.
От зарядно устройство, което е предназначено за определен вид акуму- латорни батерии, съществува опасност от пожар, когато се използва с други акумулаторни батерии.
→ Акумулаторната батерия се доставя частично заредена. За да осигурите пълна мощност на акумулаторната батерия, заредете преди първа употреба акумулаторната батерия в зарядното устройство напълно.
→ Съхранявайте акумулаторни батерии, извън зона на достъп от деца.

→ Не отваряйте акумулаторната батерия.

Съществува риск от късо съединение.

→ При повреди и неправилна употреба на акумулаторната батерия могат да се образуват пари. Акумулаторната батерия може да се запали или да избухне. Осигуроте чист въздух, а при оплаквания потърсете лекар. Парите могат да раздразнят дихателните пътища.
→ При неправилно използване или повредена акумулаторна батерия може от акумулаторната батерия да протече течност. която може да се възпламени. Избягвайте контакта с нея. При случаен контакт

изплакнете с вода. Ако течността попадне в очите, потърсете допълнителна лекарска помощ.

Течността изтекла от акумулаторната батерия може да доведе до дразне не по кожата или изгаряния.

→ Ако акумулаторната батерия е повредена, течността може да изтече и да намокри съседни предмети. Проверете засегнатите детайли. Почистете ги или ги сменете, ако е необходимо.
→ Не свъръвайте на късо акумулаторната батерия. Дръжте неизползваната акумулаторна батерия далеч от кламери, монети, ключо- ве, гвоздеи, винтове или други малки метални предмети, които биха могли да окъсят контактите. Късо съединение между контактите на акмулулаторната батерия може да доведе до изгаряния или пожар.
→ Възможно е контактите на батерията да са горещи след употреба. Внимавайте с горещите контакти при отстраняването на батерията.

→ Акумулаторната батерия може да бъде повредена от остри предмети като напр. пирон или отвертка или от прилагане на външна сила. Може да възникне вътрешно късо съединенис и акумулаторната батерия да се запали, запуши, експлодира или да прегрее.

Всяко техническо обслужване на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервисен център.

Пазете акумулаторната батерия от топлина, напр. също от продължително излагане на слънчева светлина, огън, замърсяване, вода и влага.

Съществува опасност от експлозия или късо съединение.

→ Използвайте и съхранявайте акумулаторната батерия само при температура на околната среда между – 20 °C и + 50 °C.
Не оставяйте акумулаторната батерия през лятото в колата. При температури <0 °C може да се стигне до специфични за уреда ограничения в производителността.
→ Зареждайте акумулаторната батерия само при температура на околната среда между 0 °C и + 45 °C.
Зареждането извън температурния диапазон може да повреди акумула- торната батерия или да увеличи риска от пожар.
→ След употреба оставете акумулаторната батерия да се охлади в продължение на минимум 30 минути, преди да я заредите или приберете.

Безопасност на електрическите уреди

ОПАСНОСТ! Сърдечен арест!

Този продукт образува електромагнитно поле по време на работа. Това поле може при определени обстоятелства да окаже влияние върху начина на функциониране на активни или пасивни медицински импланти. За да се изключи рискът от ситуации, които биха могли да доведат до тежки или смъртоносни наравнавания, лицата с медицински имплант трябва преди употреба на този продукт да се консултират със своя лекар и производителя на импланта.

Полагайте външни захранващи кабели така, че да са видими. Преди рязане проверете зоната за скрити кабели.

Използвайте акумулаторния продукт само от 0 °C до 40 °C.

Извадете акумулаторната батерия в случай на авария.

Не използвайте продукта в близост до вода и за поддръжка на градинскиезерца.

Пазете контактите на акумулаторната батерия от влага.

Лична безопасност

ОПАСНОСТ! Опасност от задушаване!

Дребните детайли могат лесно да бъдат погълнати. Полиетиленова- та торба представлява опасност от задушаване за малките деца. Дръжте малките деца далеч по време на монтажа.

Притискане на пръсти: Пазете пръстите си, когато монтирате защитния капак.
Ако триморът вибрира силно, смонето ножа и проверето държача на ножа за повреди.
Проверете преди употреба, дали износващото се ребро е в изправност.
Пренасяйте тримера за предната дръжка.
Носете лични предпазни средства.
Носете ръкавици за почистване на устройството за рязане.
Носете винаги защитни очила.
Защитните приспособления като ръкавици, нехлъзгаци се предпазни обувки или защита за слуха, които се използват в определени условия, намаляват риска от контузии.
Бъдете внимателни по време на настройката на продукта, за да избегнете приклещването на пръстите между движещите се и стационарните части на машината или при монтажа на защитния капак.
Не използвайте вода или химически препарати за почистване на защита- та или другите части на тримера.
Дръжте всички гайки, болтове и винтове завинтени, за сте сигурни, че продуктът о в безопасно работно състояние.
Не разглобявайте продукта след доставката,
Продупрождоние! При носене на защита за слуха и поради шума, който излъчва продукта, операторът може да не забележи приближаващи се лица.
По време на работа и транспортиране особено внимавайте за другите хора.

Бъдете концентрирани, глодайте това, което правите и разсъждавайте трезво при работа с електроинструмент. Не изполъвайте електроинструмент, докато сте изморени или сте под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при работа с електроинструмент може да доведе до тежки контузии.

2. МОНТАЖ

ОПАСНОСТ! Контузии!

Риск от порязване, ако продуктът се включи неволно.

→ Изчакайте докато пластмасовият нож спре и извадете акумулаторната батерия, преди да сглобите продукта.

Монтаж на допълнителната ръкохватка [фиг. A1]:

→ Пльзнете допълнителната ръкохватка ① върху горната ръкохватка ②, докато чуете изщракване от свързването (изщракване).

Монтаж на защитния капак [фиг. А2 / А3]:

Продуктът може да бъде използван само ако е монтиран защитният капак.

1. Пъхнете защитния капак ④ върху главата на тримера ⑤. Въведете при това пластмасовия нож ③ през отвора на защитния капак ④.
2. Завъртете защитния капак ④, докато същия може се отвори изцяло (двете стрелки Ⓜ️ ⚠️ са една срещу друга).
3. Завъртете защитния капак ④ обратно на часовниковата стрелка, докато чуете изщракване от свързването (изщракване).

Закрепване на пластмасови нож към ръкохватката [фиг. А4]:

В доставката са включени 5 пластмасови ножа ③. От тях има 4 резервни пластмасови ножа в гнездата⑥ на ръкохватката.
За монтажа на пластмасовия нож в държача на ножа виж
6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ Смяна на пластмасовия нож.

3. ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии!

Риск от порязване, ако продуктът се включи неволно.

→ Изчакайте, докато пластмасовият нож спре, и извадете акумулаторната батерия преди транспортиране на продукта.

Зареждане на акумула торната батерия [фиг. 01/02/03]:

ВНИМАНИЕ!

Обърнете внимание на напрежението на мрежата! Напрежението на източника на захранване трябва да съответства на информацията на фирмената табелка на зарядното устройство.

В окомплектовката на доставката на акумулаторния тример GARDENA Арт. 14702-55 не са включени акумулаторна батерия и зарядно устройство.

Интелигентният процес на зареждане автоматично разпознава нивото на заряд на акумулаторната батерия и я зарежда с оптималния ток на зареждане в зависимост от температурата и напрежението на акумулаторната батерия.

Това щади акумулаторната батерия и тя винаги остава напълно заредена, когато се съхранява в зарядното устройство.

1. Натиснете освобождаващия бутон Ⓐ и извадете акумулаторната батерия Ⓑ от гнездото за батерията Ⓓ.

2. Включете зарядното устройство© в контакт на електрическата мрежа.

3. Плъзнете зарядното устройство© върху акумулаторната батерия Ⓗ.
   Когато индикацията за зареждане на акумулаторната бате- рия Ⓗ на зарядното устройство свети зелено без прекъсване, акумулаторната батерия е напълно заредена (време за зареждане, виж 7. ТЕХНИЧЕСКИ ДАННИ).
4. Проверявайте периодично при зареждане състоянието на зареждането.
5. Когато акумулаторната батерия® е напълно заредена, можете да разделите акумулаторната батерия® от зарядното устройство ©.

Когато индикацията за зареждане на акумулаторната батерия ⑩ на зарядното устройство мига зелено, акумулаторната батерия се зарежда.

Значение на елементите на индикацията:

Мигаща светлина на индикацията за зареждане на акумулаторната батерия ⚫ Процесът на зареждане се сигнализира чрез мигане на индикацията за зареждане на акумулаторната батерия ⚫ Указание: Процесът на зареждане е възможен само, ако температурата на акумулаторната батерия е в допустимия диапазон на температурата на зареждане, виж 7. ТЕХНИЧЕСКИ ДАННИ.

Постоянна светлина на индикацията за зареждане на акумулаторната батерия

Постоянната светлина на индикацията за зареждане на акумулаторната батерия ☑ сигнализира, че акумулаторната батерия е заредена напълно или, че температурата на акумулаторната батерия е кзвы допустимия диапазон на температура на зареждане и затова не може да бъде заредена. Веднага след достигане на допустимия температурен диапазон, акумулаторната батерия се зарежда. Без включена акумулаторна батерия, постоянната светлина на индикацията за зареждане на акумулаторната батерия ☑ сигнализира, че щепсельт в включен в электрический контакт и зарядного устройство е готово за употреба.

Индикация за състоянието на зареждане на батерията Ⓗ върху продукта [фиг. 04/06]:

След включването на продукта за 5 секунди се показва индикацията за състоянието на зареждане на батерията Ⓗ.

Състояние на зареждане Индикация за състоянието на на батерията зареждане на батерията

67 – 100 % заредена	12 и 13 светят зелено
34 – 66 % заредена	3 и 12 светят зелено
11 – 33 % заредена	5 свети зелено
0 – 10 % заредена	1 мига зелено

Когато светодиодът⑪ мига зелено, акумулаторната батерия трябва да бъде заредена.

Когато светодиодът за повреда® свети или мига, виж 6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ.

Работна позиция [фиг. 05]:

За стандартно косене.

Включване на тримера [фиг. 01/06]:

ОПАСНОСТ! Контузии!

Опасност от нараняване, ако продуктът не спре при пускане на ръчката за включване.

→ Не избягвайте предпазните приспособления или прекъс- вачите. Не закрепвайте ръчката за включване например към дръжката.

Продуктът е оборудван с двуключово-защитно устройство (ръчка за включване с блокировка срещу включване), което предотвратява неволното включване на продукта.

Включване:

1. Поставете акумулаторната батерия® в гнез дотоза батерията® докато тя се фиксира с изщракване.

2. Дръжте допълнителната ръкохватка ① с едната ръка.

3. Дръжте с другата ръка основната ръкохватка ⑦, плъзнете блокировката срещу включване⑧ напред и издърпайте ръчка за включване⑨. Тримерът стартира и индикацията за състоянието на зареждане на батерията⑩ се показва за 5 секунди.

4. Пуснете отново блокировката срещу включване ⑧.

ВНИМАНИЕ! Изблягвайте контакта на пластмасовия нож и на държача на ножа с твърди предмети (зидове, камъни, огради и др.), за да избегнете износване или счупване на пластмасовия нож и на държача на ножа.

Спиране:

1. Пуснете ръчката за включване⑨. Тримерът слира.
2. Натиснете освобождаващия бутонⒶ и извадете акумулаторната батерияⒷ от гнездото за батерията⑭.

Риск от порязване, ако продуктът се включи неволно.

→ Изчакайте докато пластмасовият нож спре и извадете акумулаторната батерия, преди да направите техническо обслужване на продукта.

Почистване на тримера [фиг. М1]:

ОПАСНОСТ! Контузии!

сност от нараняване и риск от повреда на продукта.

→ Не почиствайте продукта с вода или водна струя (особено водна струя под налягане).
→ Не почиствайте с химикали, включително бензин или разтвори. Някои от тях могат да повредят важни пластмасови детайли.

Вентилационните отвори трябва винаги да бъдат чисти.

1. Почистете отворите за вентилация Ⓞ с мека четка (не използвайте отвертка).
2. След всяка употреба почиствайте всички подвижни части. Най-вече отстранявайте остатъци от трева и замърсяване от защитния капак④.

Почистване на батерията и на зарядното устройство:

Уверете се, че повърхността и контактите на батерията и на зарядното устройство са винаги чисти и сухи, преди да включите зарядното устройство към електрическата мрежа.

Не използвайте течаща вода.

→ Зарядно устройство: Почистете контактите и пластмасовите детайли с мека и суха кърпа.
→ Акумулаторна батерия: Почиствайте понякога вентилационните отвори и контактите на акумулаторната батерия с мека, чиста и суха четка.

5. СЪХРАНЕНИЕ

Сваляне от експлоатация:

Продуктът трябва да бъде съхраняван на недостъпно за деца място.

1. Извадете акумулаторната батерия.
2. Заредете акумулаторната батерия.
3. Почистете тримера, акумулаторната батерия и зарядното устройство (виж 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).
4. Съхранявайте тримера, акумулаторната батерия и зарядното устройство на сухо, затворено и защитено от замръзване място.

Изхвърляне:

(сыгласно Директива 2012/18/EC / S.I. 2013 No. 3113)

Продуктът не трябва да бъде изхвърлян заедно с обикновените битови отпадъци. Той трябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.

ВАЖНО!

→ Изхвърлете продукта на или чрез Вашия местен събирателен пункт за рециклиране.

Изхвърляне на батерията:

Акумулаторната батерия съдържа литиево-йонни клетки, които трябва след края на експлоатационния им живот да се изхвърлят отделно от обичайните битови отпадъци.

Li-ion

ВАЖНО!

→ Изхвърлете акумулаторните батерии на или чрез Вашия местен събирателен пункт за рециклиране.
1. Оставете литиево-йонните клетки напълно да се изтощят (обърнете се към сервисен център на GARDENA).
2. Обезопасете контактите на литиево-йонните клетки срещу свързване на късо.
3. Изхвърлете литиево-йонните клетки според правилата.

6. ОТСТРАНЯВАНЕ НА ПОВРЕДИ

ОПАСНОСТ! Контузии!

Риск от порязване, ако продуктът се включи неволно.

→ Изчакайте докато пластмасовият нож спре и извадете акумулаторната батерия преди да отстраните повреда по продукта.

СНОСТ! Нараняване от порязване!

→ Не използвайте метални режещи елементи или резервни части и аксесоари, които не са предвидени от GARDENA.

Когато износвящото се ребро ^12 вече не се вижда, трябва да бъде сменен държача на ножа ^11 . Обърнете се към сервис на GARDENA.

Пластмасовите ножове могат да се използват максимум до половината от дължината им. Трябва да бъдат използвани само оригинални резервни ножове RotorCut на GARDENA. Резервните пластмасови ножове могат да бъдат закупени от Вашият търговец на продуктите на GARDENA или директно от сервизната служба на GARDENA.

• GARDENA Резервен нож RotorCut за турботример Арт. 5368

1. Завъртете тримера.
2. Натиснете пластмасовия край на ножа леко надолу (А), придвижете пластмасовия нож ③ навътре през държача на ножа⑪ (В) и го извадете.

Поставяне на пластмасовия нож:

→ Вкарайте новия пластмасов нож ③ през металния отвор на държача на ножа ⑪, докато чуете изщракване от свързването (изщракване).

Ако новият пластмасов нож е поставен правилно, той позволява леко да се накланя.

Проблем Възможна причина Отстраняване

Тримерът не коси или коси лошо	Пластмасовият нож е износен → Заменете пластмасовия или твърдев къс. нож.
	Пластмасовият нож е счупен. → Заменете пластмасовия нож.

Проблем Възможна причина Отстраняване
Тримерът вибрира силно Пластмасовият нож е твърдесилно износен и предизвиквадебаланс.	→ Замснете пластмасовиянож.
	Държачът на ножа е износен. → Заменете държача на ножа.
Тримерът не може да бъдеспрян	Ръчката за включванее заяла.	→ Свалете акумулаторнатабатрия и освободетеръчката за включване.
Тримерът не се включваили спира.Светодиодът ⚫мигалагелено [фиг. 04]	Акумулаторната батерияе разредсна.	→ Заредете акумулаторнатабатрия.
Тримерът не се включваили спира.Светодиодът за повреда ⚫свети червено [фиг. 04]	Температурата на акуму-латорната батерия е извъндопустимиядиапазон.	→ Изчакайте докато температурата на акумулаторнатабатрия отново е между 0 ^ - +45 ^ .
	Между контактите на акуму-латорната батерия на тримераима капки вода или влага.	→ Отстранете капките вода /влагата със суха кърпа.
	Електродвигателят е блокирал.→ Отстранете препятствието.Включнете отново.
Тримерът не се включваили спира.Светодиодът заповреда ⚫мигалачервено [фиг. 04]	Продуктът е повреден. →	Обърнете се към сервис наGARDENA.
Тримерът не се включваили спира.Светодиодът за повреда ⚫не свети [фиг. 04]	Акумулаторната батерияне е поставена изцялов гнездото на батерията.	→ Поставете акумулаторнатабатерия изцило в гнездотона батерията, докато тя сефиксира с изщракване.
	Акумулаторната батерияе повредена.	→ Заменете акумулаторнатабатерия.
	Продуктът е повреден. →	Обърнете се към сервис наGARDENA.
Процесът на зарежданене е възможен.Индикацията за зарежданена акумулаторнатабатерия ⚫свети продължително [фиг. 03]	Акумулаторната батерия нее поставена (правилно).	→ Поставете акумулаторнатабатерия правилно върхузарядното устройство.
	Контактите на акумулаторнатабатерия са замърсени.	→ Почистете контактите наакумулаторната батерия(напр. чрез многократнопоставяне и изваждане наакумулаторната батерия.при необходимостист заменетеакумулаторната батерия).
	Температурата на акумула-торната батерия е извъндопустимия диапазон натемпература на зареждане.	→ Изчакайте докато температурата на акумулаторнатабатерия отново е между 0 ^ - +45 ^ .
	Акумулаторната батерияе повредена.	→ Заменете акумулаторнатабатерия.
Индикацията зареждане наакумулаторнатабатерия ⚫несвети [фиг. 03]	Щепсельт на заряднотоустройство не е включен(правилно).	→ Включете щепсела (изцяло)в електрический контакт.
	Повреда в електрическийконтакт, захранващия кабелили зарядното устройство.	→ Проверете напрежениетона мрежата. Оставете принужда зарядното устройствода бъде проверено от сер-виз на GARDENA или приоторизиран търговец.

УКАЗАНИЕ: При други повреди се обръщайте към Вашия серверен център на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервисният център на GARDENA, както и от специализираните търговци, които са отори-GARDENA.

1. ТЕХНИЧЕСКИ ДАННИ

Акки-Тример	Мярка Стойност (Арт. 14702)
Номинален ток А 3,0
Номинално напрежение V (DC) 18
Ширина на косене см 23
Обороти на държача на ножа	об/мин	9500
Тегло (без батерия)	г	1630
Ниво на налягането на шума L_рв^1) Погрешност k_рв	dB (A)	773,0

Акки-Тример	Мярка Стойност (Арт. 14702)
Ниво на звуковатамощност L_WA^2) :измерено/гарантираноПогрешност k_WA	dB (A)	85 / 861,5
Вибрации на ръцете a_vhw^1) Погрешност k_vhw	m/s^2	3,21,5

Метод на измерване съгласно: ^11 EN 50636-2-91 ^24 RL 2000/14/EC / S.I. 2001 No.1701

УКАЗАНИЕ: Посочената стойност на вибрационните емисии се измерва съгласно стандартизиран метод за изпитване и може да бъде използвана за сравняване на електроинструменти помежду им. Тази стойност може използвана и за предварителна оценка на експозицията. Стойността на нните емисии може да варира по време на действителната употреба на инструмента.

Системнаакумулаторна батерия	Мярка Стойност (Арт. 14902)PBA 18V 2,0Ah W-B
Напрежение на батерията	V (DC) 18
Капацитет на батерията	Ah 2,0
Брой на клетките(литиево-йонни)		5
Зарядни устройства подходящи за система POWER FOR ALL: AL 1810 CV / AL 1815 CV /AL18-20 / AL 1830 CV / AL 1880 CV.
Зарядно устройствоAL 1810 CV P4A	Мярка Стойност (Арт. 14900)
Напрежение на мрежата	V (AC)	220 – 240
Честота на мрежата	Hz	50 – 60
Номинална мощност	W 26
Напрежение на зарежданена акумулаторната батерия	V (DC) 18
Макс. ток на зареждане наакумулаторната батерия	mA	1000
Време на зареждане наакумулаторнатабатерия80% / 97 – 100% (около)
PBA 18V 2,0Ah W-B	мин	96 / 124
PBA 18V 2,5Ah W-B	мин	120 / 154
PBA 18V 4,0Ah W-C	мин	192 / 244
Допустим диапазон на температура на зареждане	°C	0 – 45
Тегло съгласно процедураEPTA 01:2014	kg	0,17
Клас на безопасност		☐/ II

GARDENA Perezerven hoxgRotorCut za TyrBOTRимер	За замяна на износен пластмасов hoxg.	Арт. 5368
GARDENA Perezerven hocsachna hoxg	Може да бъде поръчан чрез сервисна службана GARDENA.
GARDENA СистемнакумулаторнабатерияPBA 18V/45 P4APBA 18V/72 P4A	Акумулаторна батерия за допълнително времеза работа или за подмяна.	Арт. 14903Арт. 14905

GARDENA Акумулаторно за бързо зареждане на батерии РВА 18V..W-.. за Арт. 14901 бързо зарядно устройство система POWER FOR ALL. AL 1830 CV P4A

9. СЕРВИЗ/ГАРАНЦИЯ

Сервиз:

Моля, свържете се чрез адреса в приложената гаранционна карта.

Гаранционна карта:

Гаранцията се предоставя само съгласно разпоредбите в приложената гаранционна карта.

Бързоизносващи се части:

Пластмасовият нож и държачът на ножа са бързоизносващи се детайли и затова са изключени от гаранцията.

AGROLAND България АД

буп. В Пекември. №13

Orvac 5
