РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ ComfortCut 55028 GARDENA

Превод на оригиналната инструкция. Този продукт може да се използва от деца на възраст от 8 години и по-голе- ми и лица с намалени физически,

Прочетете внимателно инструкцията за експлоатация и я запазете за бъдещи справки. Символи върху продукта: Прочетете инструкцията за експлоатация. Спазвайте дистанция. Носете винаги сертифицирано защитно устройство за слуха. Носете винаги сертифицирано защитно устройство за зрението. Не излагайте на дъжд. ОПАСНОСТ! Опасност от нараняване на други лица! Дръжте други лица далеч от зоната в която

Незабавно изключете щепсела от контакта, ако кабелът е повреден или прекъснат. Общи указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Токов удар! Опасност от нараняване от токов удар. v Продуктът трябва да бъде захранен с електричество през авто- матичен прекъсвач, действащ при повреда или изтичане на ток (RCD) с номинален ток на изключване от максимум 30 mA. ОПАСНОСТ! Опасност от нараняване! При неволно завъртане на режещата корда или включване на продукта съществува опасност от порязване. v Изключете продукта от електрическата мрежа, преди да извър- шите техническо обслужване или да замените детайли. Контактът трябва да бъде в зоната на зрителното Ви поле. Избягвайте необичайна поза на тялото и винаги пазете равновесие, за да имате непрекъснато здрава опора на склоновете. Ходете, не тичайте. Не докосвайте движещи се опасни части на машината, преди машината да бъде изключена от електрическата мрежа и движещите се опаси части да спрат движението си напълно. Носете винаги по време на работа с машината здрави обувки и дълги

По-безопасна работа 1 Обучение a) Прочетете внимателно инструкцията. Запознайте се с контролните елементи и правилното използване на машината. б) Не позволявайте на лица, които не са запознати с тази инструкция или деца да използват тази машина. Действащите местни правилници и наредби могат да ограничават възрастта на потребителя.

1. ТЕХНИКА НА БЕЗОПАСНОСТ

сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирани относно безопас- ната употреба на продукта и разбират произ- тичащите от това рискове. Деца не трябва да играят с продукта. Почистване и потребител- ска техническа поддръжка не трябва да се извършва от деца без надзор. Препоръчваме използването на продукта да се извършва от лица над 16 годишна възраст. Употреба по предназначение: Тримерът на GARDENA е предназначен за косене на морави и тревни площи в лични и хоби градини. Продуктът не е подходящ за продължителна експлоатация. ОПАСНОСТ! Контузии! Не използвайте продукта за подрязване на живи плетове, за раздробяване на окосения материал или за компостиране. 9870-20.960.03.indd 82 11.10.19 08:53BG

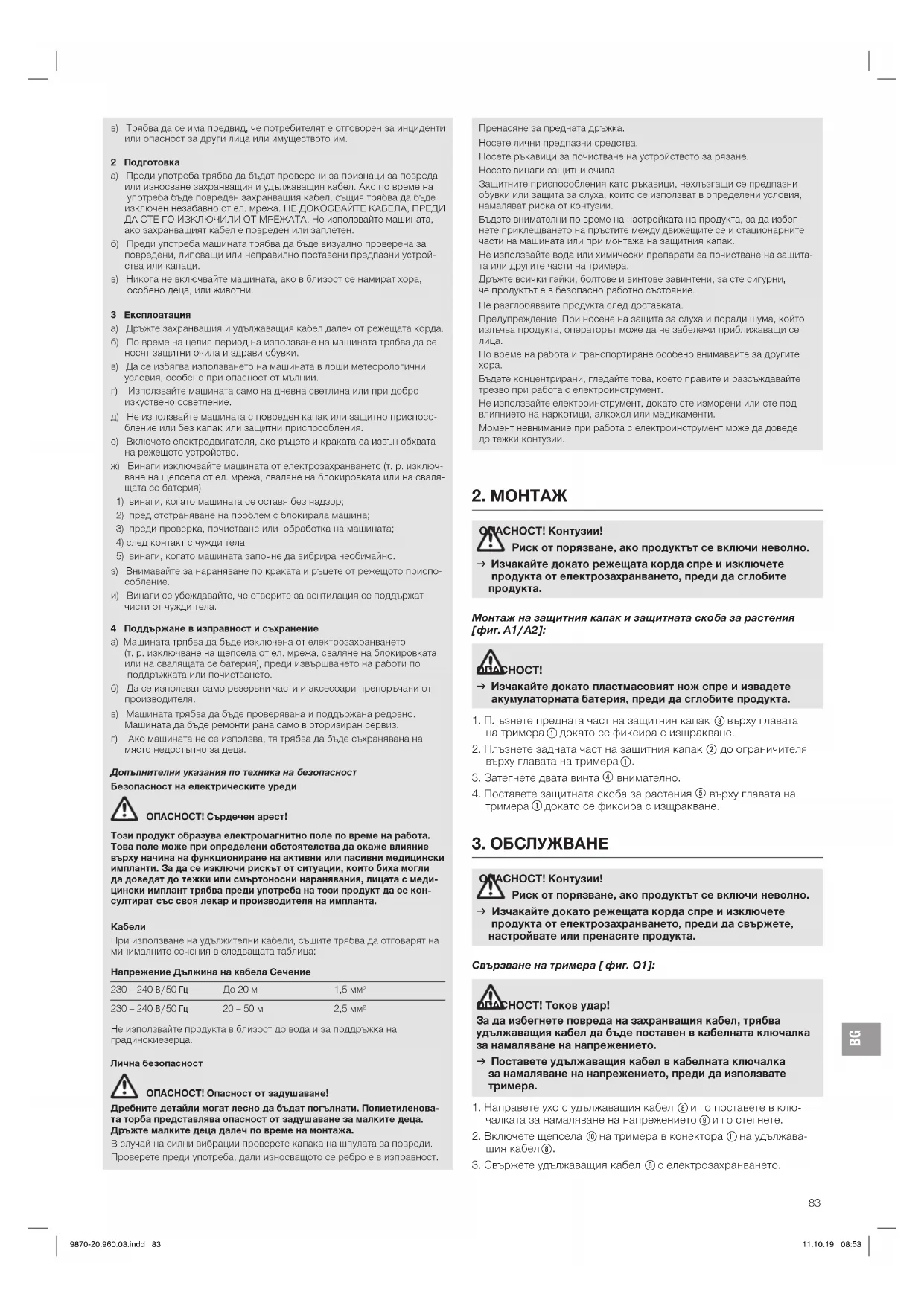

в) Трябва да се има предвид, че потребителят е отговорен за инциденти или опасност за други лица или имуществото им. 2 Подготовка a) Преди употреба трябва да бъдат проверени за признаци за повреда или износване захранващия и удължаващия кабел. Ако по време на употреба бъде повреден захранващия кабел, същия трябва да бъде изключен незабавно от ел. мрежа. НЕ ДОКОСВАЙТЕ КАБЕЛА, ПРЕДИ ДА СТЕ ГО ИЗКЛЮЧИЛИ ОТ МРЕЖАТА. Не използвайте машината, ако захранващият кабел е повреден или заплетен. б) Преди употреба машината трябва да бъде визуално проверена за повредени, липсващи или неправилно поставени предпазни устрой- ства или капаци. в) Никога не включвайте машината, ако в близост се намират хора, особено деца, или животни. 3 Експлоатация a) Дръжте захранващия и удължаващия кабел далеч от режещата корда. б) По време на целия период на използване на машината трябва да се носят защитни очила и здрави обувки. в) Да се избягва използването на машината в лоши метеорологични условия, особено при опасност от мълнии. г) Използвайте машината само на дневна светлина или при добро изкуствено осветление. д) Не използвайте машината с повреден капак или защитно приспосо- бление или без капак или защитни приспособления. е) Включете електродвигателя, ако ръцете и краката са извън обхвата на режещото устройство. ж) Винаги изключвайте машината от електрозахранването (т. р. изключ- ване на щепсела от ел. мрежа, сваляне на блокировката или на сваля- щата се батерия)

1) винаги, когато машината се оставя без надзор;

2) пред отстраняване на проблем с блокирала машина;

3) преди проверка, почистване или обработка на машината;

4) след контакт с чужди тела,

5) винаги, когато машината започне да вибрира необичайно.

з) Внимавайте за нараняване по краката и ръцете от режещото приспо-

и) Винаги се убеждавайте, че отворите за вентилация се поддържат чисти от чужди тела. 4 Поддържане в изправност и съхранение a) Машината трябва да бъде изключена от електрозахранването (т. р. изключване на щепсела от ел. мрежа, сваляне на блокировката или на свалящата се батерия), преди извършването на работи по поддръжката или почистването. б) Да се използват само резервни части и аксесоари препоръчани от производителя. в) Машината трябва да бъде проверявана и поддържана редовно. Машината да бъде ремонти рана само в оторизиран сервиз. г) Ако машината не се използва, тя трябва да бъде съхранявана на място недостъпно за деца. Допълнителни указания по техника на безопасност Безопасност на електрическите уреди ОПАСНОСТ! Сърдечен арест! Този продукт образува електромагнитно поле по време на работа. Това поле може при определени обстоятелства да окаже влияние върху начина на функциониране на активни или пасивни медицински импланти. За да се изключи рискът от ситуации, които биха могли да доведат до тежки или смъртоносни наранявания, лицата с меди- цински имплант трябва преди употреба на този продукт да се кон- султират със своя лекар и производителя на импланта.

При използване на удължителни кабели, същите трябва да отговарят на минималните сечения в следващата таблица: Напрежение Дължина на кабела Сечение 230 – 240 В / 50 Гц До 20 м 1,5 мм

Не използвайте продукта в близост до вода и за поддръжка на градински езерца. Лична безопасност ОПАСНОСТ! Опасност от задушаване! Дребните детайли могат лесно да бъдат погълнати. Полиетиленова- та торба представлява опасност от задушаване за малките деца. Дръжте малките деца далеч по време на монтажа. В случай на силни вибрации проверете капака на шпулата за повреди. Проверете преди употреба, дали износващото се ребро е в изправност. Пренасяне за предната дръжка. Носете лични предпазни средства. Носете ръкавици за почистване на устройството за рязане. Носете винаги защитни очила. Защитните приспособления като ръкавици, нехлъзгащи се предпазни обувки или защита за слуха, които се използват в определени условия, намаляват риска от контузии. Бъдете внимателни по време на настройката на продукта, за да избег- нете приклещването на пръстите между движещите се и стационарните части на машината или при монтажа на защитния капак. Не използвайте вода или химически препарати за почистване на защита- та или другите части на тримера. Дръжте всички гайки, болтове и винтове завинтени, за сте сигурни, че продуктът е в безопасно работно състояние. Не разглобявайте продукта след доставката. Предупреждение! При носене на защита за слуха и поради шума, който излъчва продукта, операторът може да не забележи приближаващи се

По време на работа и транспортиране особено внимавайте за другите

Бъдете концентрирани, гледайте това, което правите и разсъждавайте трезво при работа с електроинструмент. Не използвайте електроинструмент, докато сте изморени или сте под влиянието на наркотици, алкохол или медикаменти. Момент невнимание при работа с електроинструмент може да доведе до тежки контузии.

ОПАСНОСТ! Контузии! Риск от порязване, ако продуктът се включи неволно. v Изчакайте докато режещата корда спре и изключете продукта от електрозахранването, преди да сглобите

Монтаж на защитния капак и защитната скоба за растения [ фиг. A1 / A2 ]:

v Изчакайте докато пластмасовият нож спре и извадете акумулаторната батерия, преди да сглобите продукта.

1. Плъзнете предната част на защитния капак

докато се фиксира с изщракване.

2. Плъзнете задната част на защитния капак

до ограничителя върху главата на тримера

3. Затегнете двата винта

4. Поставете защитната скоба за растения

докато се фиксира с изщракване.

ОПАСНОСТ! Контузии! Риск от порязване, ако продуктът се включи неволно. v Изчакайте докато режещата корда спре и изключете продукта от електрозахранването, преди да свържете, настройвате или пренасяте продукта. Свързване на тримера [ фиг. O1 ]: ОПАСНОСТ! Токов удар! За да избегнете повреда на захранващия кабел, трябва удължаващия кабел да бъде поставен в кабелната ключалка за намаляване на напрежението. v Поставете удължаващия кабел в кабелната ключалка за намаляване на напрежението, преди да използвате

1. Направете ухо с удължаващия кабел

и го поставете в клю- чалката за намаляване на напрежението

3. Свържете удължаващия кабел

Настройка на работна позиция: Работна позиция 1 [ фиг. O2 ]: За стандартно косене. Работна позиция 2 [ фиг. O3 /O4 ]: Косене под препятствие. Надлъжната дръжка може да бъде спусната от стандартна пози- ция1 в две спуснати позици 2 или 3 за косене под препятствия.

1. Поставете тримера върху земята.

2. Дръжте с две ръце тримера за надлъжната дръжка

че с единият пръст да можете да натиснете освобождаващия

3. Натиснете освобождаващия бутон

и свалете надлъжната

4. Пуснете освобождаващия бутон

и оставете надлъжната

отново да се фиксира с изщракване. Работна позиция 3 (само за Арт. 9872 / 9874) [ фиг. O5 /O6 ]: Косене по краищата на моравата. ВНИМАНИЕ! Тримерът може да бъде използван, само когато главата на тримера е фиксирана на 0° или 90°. За да може главата на тримера

да бъде завъртяна на 90°, надлъжната дръжка трябва да се намира в стандартна позиция 1.

1. Дръжте с две ръце тримера за надлъжната дръжка

че с единият пръст да можете да натиснете освобождаващия

2. Натиснете освобождаващия бутон

и завъртете главата на

от 0° на 90°, докато същата се фиксира с изщрак-

3. Пуснете освобождаващия бутон

и оставете надлъжната

отново да се фиксира с изщракване. Настройка на дължината на надлъжната дръжка [ фиг. O7 ]:

Продуктът не трябва да бъде използван, ако надлъжната дръжка е извадена изцяло (позиция за пренасяне).

2. Издърпайте надлъжната дръжка

на желаната дължина.

3. Затегнете отново стягащата втулка

Настройка на позицията на допълнителната ръкохватка [ фиг. O8 ]: Позицията на допълнителната ръкохватка може да бъде настроена за Вашия ръст.

1. Издърпайте ръчката

2. Наклонете допълнителната ръкохватка

3. Пуснете отново ръчката

Когато тримерът е настроен правилно спрямо височината на тялото, стойката на тялото е изправена и главата на тримера в работна позиция 1 е леко наклонена напред. v Дръжте тримера за основната ръкохватка

така, че главата на тримера да бъде леко накло- нена напред. Настройка на защитната скоба за растения: – Работна позиция [ фиг. O9 ] – Изходна позиция [ фиг. O10 ] v Издърпайте защитната скоба за растения

и я поставете в желаната позиция докато се фиксира с изщракване. Включване на тримера [ фиг. O11 ]: ОПАСНОСТ! Контузии! Опасност от нараняване, ако продуктът не спре при пускане на ръчката за включване. v Не избягвайте предпазните приспособления или прекъсвачите. Не закрепвайте ръчката за включване например към дръжката.

1. Дръжте допълнителната ръкохватка

2. Дръжте с другата ръка основната ръкохватка

и издърпайте задната ръчката за включване

Косачката се включва. ВНИМАНИЕ! Избягвайте контакта на режещата корда с твърди предмети (зидове, камъни, огради и др.), за да избегнете износ- ване или пречупване на режещата корда.

v Пуснете ръчката за включване

Тримерът спира. Удължаване на режещата корда (подаващ механизъм) [ фиг. O12 / O13 ]: Подаващият механизъм се задейства при работещ електродви- гател. Само когато кордата е максимално издължена, се постига чисто косене на моравата. При първоначално въвеждане в експло- атациятрябва при нужда режещата корда да бъде разтеглена многократно. Само за Арт. 9872 / 9874: Режещата корда не трябва да бъде удъл- жавана в работна позиция 3.

1. Включете тримера.

2. Дръжте главата на тримера

паралелно към земята и кратко- трайно почукайте върху твърда основа (избягвайте по-продъл- жителен постоянен натиск). Режещата корда

се издължава автоматично чрез звучен процес на включване и се отвежда от ограничителят на кордата

желаната дължина. Ако е необходимо, почукайте няколко пъти един след друг.

4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

ОПАСНОСТ! Контузии! Риск от порязване, ако продуктът се включи неволно. v Изчакайте докато режещата корда спре и изключете продукта от електрозахранването, преди да направите техническо обслужване на продукта. Почистване на тримера [ фиг. M1 ]: ОПАСНОСТ! Контузии! Опасност от нараняване и риск от повреда на

v Не почиствайте продукта с вода или водна струя (особено водна струя под налягане). v Не почиствайте с химикали, включително бензин или раз- твори. Някои от тях могат да повредят важни пластмасови

Вентилационните отвори трябва винаги да бъдат чисти.

1. Почистете отворите за вентилация

с мека четка (не използвайте отвертка).

2. След всяка употреба почиствайте всички подвижни части.

Най-вече отстранявайте остатъци от трева и замърсяване от защитния капак

Сваляне от експлоатация: Продуктът трябва да бъде съхраняван на недостъпно за деца

1. Изключете тримера от електрозахранването.

2. Почистете тримера (виж 4. ТЕХНИЧЕСКО ОБСЛУЖВАНЕ).

3. Съхранявайте тримера на сухо, затворено и защитено от

замръзване място. Изхвърляне: (съгласно Директива 2012/19/ЕС) Продуктът не трябва да бъде изхвърлян заедно с обикно- вените битови отпадъци. Той трябва да бъде изхвърлен съгласно действащите местни разпоредби за опазване на околната среда.

v Изхвърлете продукта на или чрез Вашия местен събирателен пункт за рециклиране. 9870-20.960.03.indd 84 11.10.19 08:53BG

ОПАСНОСТ! Контузии! Риск от порязване, ако продуктът се включи

v Изчакайте докато режещата корда спре и изключете продукта от електрозахранването, преди да отстраните повреди по продукта. Смяна на шпулата с корда [ фиг. T1 / T2 / T3 ]: ОПАСНОСТ! Контузии! Опасност от нараняване от режещите метални елементи. v Не използвайте метални режещи елементи, резервни части или аксесоари, които не са одобрени от GARDENA. v Използвайте само оригинални шпули с корда GARDENA. Когато износващото се ребро

вече не се вижда, трябва да бъде сменен капака на шпулата

. Обърнете се към сервиз на GARDENA. Резервните шпули с корда могат да бъдат закупени от Вашият търговец на продуктите на GARDENA или директно от сервизната служба на GARDENA.

• GARDENA Шпула за корда за тример Арт. 5307

1. Натиснете едновременно капака на шпулата

2. Извадете шпулата с корда

3. Отстранете възможните замърсявания от държача за шпулата

4. Изтеглете около 15 см от режещата корда

от ухото на пластмасовия пръстен

през металната халка

в държача за шпулата

върху държача за шпулата

докато двете закопчалки

се фиксират с изщракване. Уверете се, че режещата корда не е била прещипана. Ако капака на шпулата

не може да бъде поставен, завъртете наляво и надясно шпулата с корда

, докато шпулата с корда

легне изцяло в държача за шпулата с корда

Резервна шпула с корда може да бъде поставена на гнездото за шпула с корда

върху тримера. v Натиснете шпулата с корда

върху гнездото за шпула

докато същата се фиксира. Проблем Възможна причина ОтстраняванеТримерът не коси Режещата корда е износена или твърде къса.

Удължете режещата корда (виж 3. ОБСЛУЖВАНЕ “Удължаване на режещата корда (подаващ механи-

Режещата корда е изхабена. v Сменете режещата корда. Режещата корда се е прибрала в шпулата с корда или е стопена.

Изтеглете режещата корда от шпулата с корда.Режещата корда не може да бъде изтеглена или режещата корда се е износила бързоКордата е станала твърде суха и чуплива (напр. през зимата).

Поставете шпулата с корда във вода за около 10 часа.Чест контакт на режещата корда с твърди предмети.

Избягвайте контакта на режещата корда с твърди предмети.Тримерът не се включва Електродвигателят е блокирал.v Отстранете препятствието. Включете отново.Тримерът не може да бъде спрянРъчката за включване е заяла.v Изключете тримера от електрозахранването и освободете ръчката за включване. УКАЗАНИЕ: При други повреди се обръщайте към Вашия сервизен център на GARDENA. Ремонтите трябва да бъдат изпълнявани само от сервизният център на GARDENA, както и от специализираните търговци, които са отори-зирани от GARDENA.

Резерв от режеща корда m 6 6 6 Удължаване на режещата кордаПодаващ механизъмПодаващ механизъмПодаващ механизъм Тегло kg 2,6 2,8 3,0 Ниво на налягането на шума L

2,5 Ниво на звуковата мощност L

95 / 96 Вибрации на ръцете a vhw

Погрешност k vhw m/s

< 2,5 1,5 3,2 1,5 2,5 1,5 Метод на измерване съгласно: EN 50636-2-91 RL 2000/14/EC УКАЗАНИЕ: Посочената стойност на вибрационните емисии се измерва съгласно стандартизиран метод за изпитване и може да бъде използвана за сравняване на електроинструменти помежду им. Тази стойност може да бъде използвана и за предварителна оценка на експозицията. Стойността на вибрационните емисии може да варира по време на действителната употреба на електроинструмента.

GARDENA Шпула с корда за тримерЗа замяна на изразходвани шпули с корда. Арт. 5307GARDENA Резервен капак за шпулаМоже да бъде поръчан чрез сервизна служба на GARDENA.GARDENA Приставка с колела за тример (само за Арт. 9872 / 9874)За лесно косене по краищата на моравата. Арт. 9880

Моля, свържете се чрез адреса на обратната страна. Гаранционна карта: В случай на гаранционен иск Вие не дължите заплащане за оказаните услуги. GARDENA Manufacturing GmbH предоставя за всички оригинални нови продукти GARDENA 2години гаранция от датата на закупу- ване при търговеца, ако продуктите са били използвани само за лични нужди. Гаранцията на производителя не важи за продукти, придобити на вторичен пазар. Тази гаранция се отнася за всички сериозни дефекти на продукта, които са следствие от дефект в материала или производствен дефект. Тази гаранция се изпъл- нява чрез предоставяне на напълно функционален продукт за подмяна или чрез ремонт на повредения продукт, изпратен до нас безплатно; ние си запазваме правото да избираме между тези възможности. Тази услуга подлежи на следните разпоредби:

• Продуктът е използван по предназначение съгласно препоръките в инструкциите за работа.

• Не са правени опити за отваряне или ремонт на продукта от купувача или от трето лице.

• За експлоатацията са използвани само оригинални резервни и бързоизносващи се детайли на GARDENA.

• Представяне на касовия бон. Нормалното износване на части и компоненти (например по ножове, детайлите за закрепване на ножове, турбини, осветителни тела, клиновидни и зъбчати ремъци, работни колела, въздушни филтри, запалителни свещи), визуалните промени, както и износ- ващи се части и компоненти, са изключени от гаранцията. Тази гаранция на производителя се ограничава до доставката за замяна и ремонта съгласно горните условия. Други претенции срещу нас като производител, като например обезщетение за 9870-20.960.03.indd 85 11.10.19 08:53BG

щети, не се основават на гаранцията на производителя. Тази гаранция на производителя разбира се не покрива действащите законови и договорни гаранционни претенции спрямо дилъра /

Гаранцията на производителя подлежи на законодателството на Федерална република Германия. В случай на гаранция, моля, изпратете дефектния продукт заедно с копие на касовия бон за закупуване и описание на повредата, с платени пощенски такси до посочения адрес на сервиз на GARDENA. Бързоизносващи се части: Шпулата с корда и капака на шпулата са износващи се части и затова са изключени от гаранцията.
