MANUAL DE UTILIZARE ComfortCut 55028 GARDENA

Traducerea instructiunilor originale.

Utilizarea produsului de către copii peste 8 ani precum și de către persoane cu abilități fizice sau mentale reduse sau de persoane fără experiența și cunoștințele necesare, este permisă numai dacă sunt supravegheatii sau instruiti cu privire la utilizarea sigură a produsului și dacă înțeleg pericolele rezultate din utilizare. Copii nu au voie să se joace cu produsul. Curățarea și întreținerea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Utilizare conform destinației:

Trimmerul GARDENA este destinat tunderii și tăierii gazonului și ierbii în grădinile private și grădinile hobby.

Produsul nu este destinat utilizării continue.

PERICOL! Leziuni corporale!

Nu folosiți produsul pentru tăierea gardurilor vii, pentru tocarea materialelor sau pentru compostare.

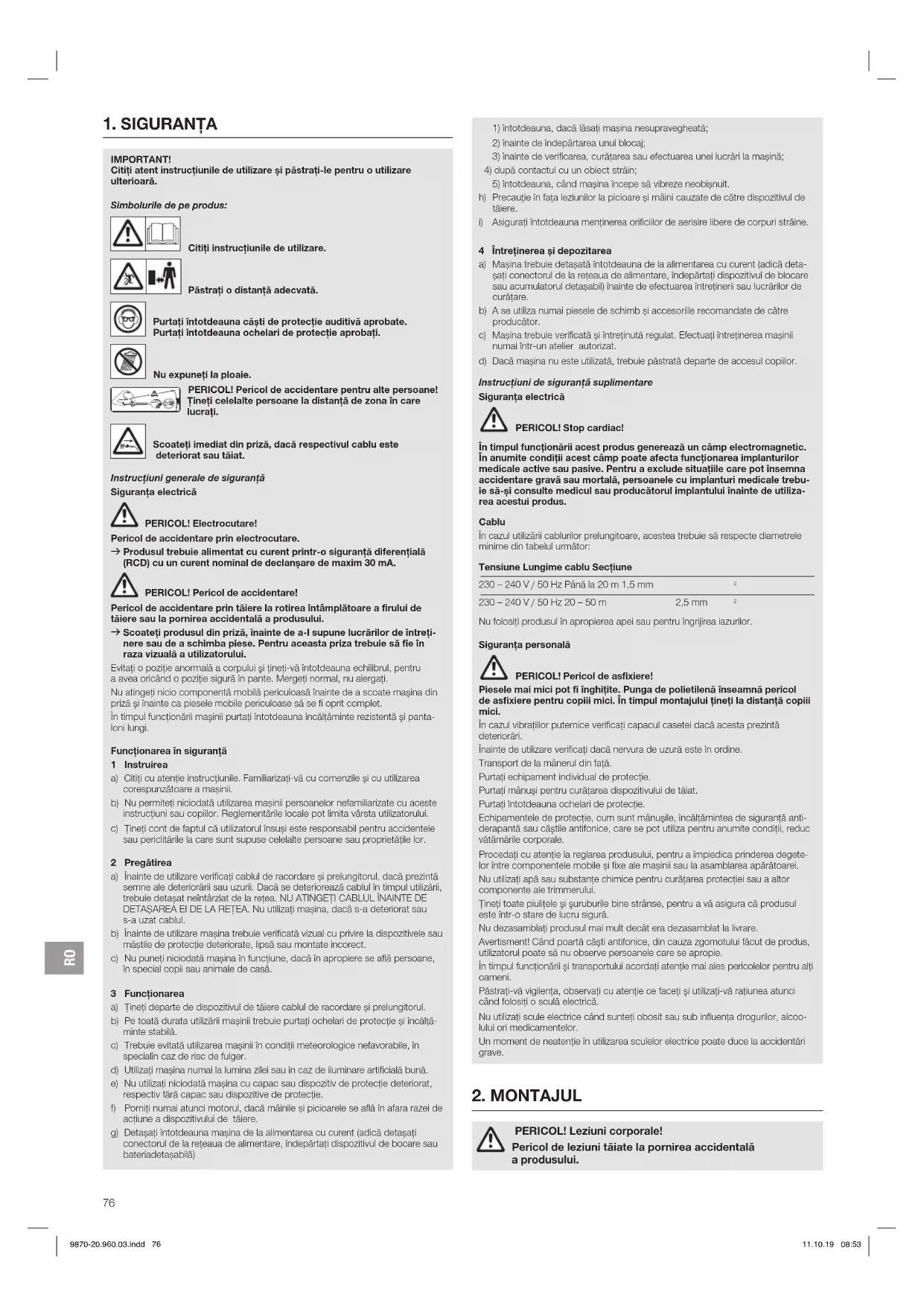

1. SIGURANTA

IMPORTANT!

Citiți atent instructiunile de utilizare și păstrați-le pentru o utilizare ulterioară.

Simbolurile de pe produs:

Citiți instrucțiunile de utilizare.

Păstrați o distanță adecvată.

Purtați întotdeauna căști de protectie auditivă aprobate. Purtați întotdeauna ochelari de protectie aprobați.

Nu expuneti la ploale.

PERICOL! Pericol de accidentare pentru alte persoane! Tineți celelaite persoane la distanță de zona în care lucrati.

Scoateți imediat din priză, dacă respectivul cablu este deteriorat sau tăiat.

Instrucțiuni generale de siguranță

Siguranța electrică

PERICOL! Electrocutare!

Pericol de accidentare prin electrocutare.

→ Produsul trebuie alimentat cu curent printr-o siguranță diferențială (RCD) cu un curent nominal de declansare de maxim 30 mA.

PERICOL! Pericol de accidentare!

Pericol de accidentare prin tăiere la rotirea întâmplătoare a firului de tăiere sau la pornirea accidentală a produsului.

→ Scoateți produsul din priză, înainte de a-l supune lucrărilor de întreținere sau de a schimba piese. Pentru aceasta priza trebuie să fie în raza vizuală a utilizatorului.

Evitați o poziție anormală a corpului și tineți-vă întotdeauna ochilibrul, pentru a avea oricând o poziție sigură în pante. Mergeti normal, nu alergați.

Nu atingeti nicio componentă mobilă periculoasă înainte de a scoate mașina din priză și înainte ca piesele mobile periculoase să se fi oprit complet.

În timpul funcționării mașinii purtați întotdeauna încălțăminte rezistentă și panta- loni lungi.

Functionarea în sigurantă

1 Instruirea

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corespunzătoare a mașinii.
b) Nu permiteti niciodată utilizarea maşinii persoanelor nefamiliarizate cu aceste instrucțiuni sau copiilor. Reglementările locale pot limita vârsta utilizatorului.
c) Tinei cont de faptul câ utilizatorul însuși este responsabil pentru accidentele sau pericitările la care sunt supuse celelalte persoane sau proprietățile lor.

2 Pregātirea

a) Înainte de utilizare verificați cablul de racordare și prelungitorul, dacă prezintă semne ale deteriorării sau uzuri. Dacă se deteriorează cablul în timpul utilizării, trebuie detasat neîntârziat de la rețea. NU ATINGEȚI CABLUL ÎNAINTE DE DETAŞAREA EI DE LA REȚEA. Nu utilizați mașina, dacă s-a deteriorat sau s-a uzat cablul.
b) Înainte de utilizare mașina trebuie verificată vizual cu privire la dispozitivele sau măștile de protectie deteriorate, lipsă sau montate incorrect.
c) Nu puneti niciodată mașina în funciune, dacă în apropiere se află persoane, în special copii sau animale de casă.

3 Functionarea

a) Tineți departe de dispozitivul de tăiere cablul de racordare și prelungitorul.
b) Pe toată durata utilizării mașinii trebuie purtați ochelari de protecție și încăltă- minte stabilă.
c) Trebuie evitată utilizarea maşinii în condiții meteorologice nefavorabile, în specialin caz de risc de fulger.
d) Utilizați mașina numai la lumina zilei sau în caz de iluminare artificială bună.
e) Nu utilizaji niciodată mașina cu capac sau dispozitiv de protecție deteriorat, respectiv fără capac sau dispozitive de protecție.
f) Porniți numai atunci motorul, dacă măinile și picioarele se află în afara razei de actiune a dispozitivului de tăiere.
g) Detașați întotdeauna mașina de la alimentarea cu curent (adică detașați conectorul de la rețeaua de alimentare, îndepărtați dispozitivul de bocare sau bateriadetașabilă)

1) intotdeauna, dacă lăsați mașina nesupravegheată;

2) înainte de îndepărtarea unui blocaj;

3) înainte de verificarea, curățarea sau efectuarea unei lucrări la mașină;

4) după contactul cu un obiect străin;

5) intotdeauna, când mașina începe să vibreze neobișnuit.

h) Precautie în fața leziunilor la picloare și mâni cauzate de către dispozitivul de tăiere.

i) Asigurați intotdeauna menținerea orificilor de aerisire libere de corpuri străine.

4 Întretinerea și depozitarea

a) Mașina trebuie detașată întotdeauna de la alimentarea cu curent (adică detașati conectorul de la rețeaua de alimentare, îndepăratați dispozitivul de blocare sau acumulatorul detașabil) înainte de efectuarea întreținerii sau lucrărilor de curătare.
b) A se utiliza numai piesele de schimb și accesorile recomandate de către producător.
c) Masina trebuie verificată și întretinută regulat. Efectuali întreținerea masinii numai într-un atelier autorizat.
d) Dacă mașina nu este utilizată, trebuie păstrată departe de accesul copiilor.

Instrucțiuni de siguranță suplimentare

Siguranța electrică

PERICOL! Stop cardiac!

În timpul funcționării acest produs generează un câmp electromagnetic. În anumite condiții acest câmp poate afecta funcționarea implanturilor medicale active sau pasive. Pentru a exclude situațiile care pot însemna accidentare gravă sau mortală, persoanele cu implanturi medicale trebuie să-și consulte medicul sau producătorul implantului înainte de utilizarea acestui produs.

Cablu

În cazul utilizări cablurilor prelungitoare, acestea trebuie să respecte diametrele minime din tabelul următor;

Tensiune Lungime cablu Sectiune

230 – 240 V / 50 Hz Până la 20 m 1,5 mm	?
230 – 240 V / 50 Hz 20 – 50 m	2,5 mm ?

Nu folositi produsul în apropierea apei sau pentru îngrijirea iazurilor.

Siguranța personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghițite. Punga de polietilenă înseamnă pericol de asfixiere pentru copiii mici. În timpul montajului țineți la distanță copiii mici.

În cazul vibrațiilor putemice verificați capacul casetei dacă acesta prezintă deteriorări.

Înainte de utilizare verificati dacă nervura de uzură este în ordine.

Transport de la mänerul din față.

Purtati mânuși pentru curătarea dispozitivului de tăiat.

Echipamentele de protectie, cum sunt mânusile, încățămintea de siguranță anti-derapantă sau căstile antifonice, care se pot utiliza pentru anumite condiții, reduc vătămările corporale.

Procedați cu atentie la regiarea produsului, pentru a împiedica prinderea degetelor între componentele mobile și fixe ale mașinii sau la asamblarea apărătoarei. Nu utilizați apă sau substanțe chimice pentru curălarea protecției sau a altor componente ale trimmerului.

Tineți toate piulitele și șuruburile bine strânse, pentru a vă asigura că produsul este într-o stare de lucru sigură.

Nu dezasamblati produsul mai mult decât era dezasamblat la livrare.

Avertisment! Când poartă căști antifonice, din cauza zgomotului făcut de produs, utilizatorul poate să nu observe persoanele care se apropie.

In timpul funcționării și transportului acordati atentie mai ales pericolelor pentru alti oameni.

Păstrăi-vă vigilenta, observați cu atenție ce faceți și utilizați-vă rățiunea atunci când folosii o sculă electrică.

Nu utilizati scule electrice când sunteti obosit sau sub influenta drogurilor, alcoolului ori medicamentelor.

Un moment de neatenție în utilizarea sculelor electrice poate duce la accidentări grave.

2. MONTAJUL

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→Înainte de montarea produsului așteptați până când firul de tăiere se oprește complet și separați produsul de la sursa de curent.

Montarea apărătoarei și apărătoarei pentru plante [Fig. A1 / A2]:

→ Produsul poate fi utilizat numai dacă este montat capacul de protectie.

1. Împingeți partea din față a apărătoarei ③ pe capul trimmer ① până când aceasta se aclanșează.
2. Împingeți partea din spate a apărătoarei ② până la opritor pe capul trimmer ①.
3. Strângeti cu grijă cele două şuruburi ④
4. Împingeți apărătoarea de plante ⑤ pe capul trimmer ① până când se aclanșează.

3. OPERAREA

COL! Leziuni corporale!

icol de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de conectarea, reglarea sau transportarea produsului așteptați până când firul de tăiere se oprește complet și separați produsul de la sursa de curent.

Racordarea trimmerului [Fig. 01]:

COL! Electrocutare!

Pentru evitarea deteriorării cablului de alimentare, cablul pre-lungitor trebuie așezat în dispozitivul de susținere a cablului.

→Înainte de operarea trimerului aşezati cablul prelungitor în dispozitivul de susținere a cablului.

1. Asezați cablul prelungitor ⑧ cu o buclă în dispozitivul de susținere a cablului ⑨ și strângeti bucla.
2. Conectați fișa ⑩ trimmerului în mufa ⑪ cablului prelungitor ⑧.
3. Conectați cablul prelungitor ⑧ la alimentarea cu curent.

Reglarea poziției de lucru:

Pozitia de lucru 1 [ Fig. O2]:

Pentru tăiere standard.

Pozitia de lucru 2 [ Fig. O3/O4]:

Tăiere sub obstacole.

Pentru a efectua tăieri sub obstacole bara poate fi coborâtă din poziția standard 1 în cele două poziții joase 2 sau 3.

1. Puneti jos trimmerul pe pământ.
2. Tineți trimmerul cu amândouă mâni de bară ⑦ în așa fel ca să puteți apăsa butonul de deblocare cu un deget ⑫.
3. Apăsați butonul de deblocare ⑫ și coborăți bara ⑦ în poziția dorită.
4. Eliberați butonul de deblocare ⑫ și lăsați bara ⑦ să se blocheze la loc.

Pozitia de lucru 3 (numai pentru art. 9872/9874) [Fig. O5/O6]:

Tăierea marginilor de gazon.

ATENTIE! Utilizarea trimmerului este permisă numai dacă capul trimmer este blocat în poziția 0° sau 90°.

Pentru a putea roti capul trimmer ① la 90°, bara trebuie să stea în poziția standard 1.

1. Tineți trimmerul cu amândouă mâini de bară ⑦ în așa fel ca să puteți apăsa butonul de deblocare cu un deget ⑬.
2. Apăsați butonul de deblocare ⑬ și rotiți capul trimmer ① de la 0 la 90° până la blocarea sa în poziție.
3. Eliberați butonul de deblocare ⑬ și lăsați bara ⑦ să se blocheze la loc.

Reglarea lungimii barei [Fig. 07]:

PERICOL!

Este interzisă folosirea produsului dacă bara este complet retrasă (poziție de transport).

1. Desfaceți bucșa elastică ⑥.
2. Trageți bara ⑦ la lungimea dorită.
3. Strângeți la loc bucșa elastică ⑥.

Reglarea poziției mânerului auxiliar [Fig. 08]:

Pozitia mânerului auxiliar poate fi reglată pe mărimea corpului dvs.

1. Trageti pârghia ⑭.

2. Înclinați mânerul auxiliar ⑮ în poziția dorită.

3. Eliberați din nou pârghia ⑭.

Dacă trimmerul este reglat corect pentru înălțimea utilizatorului, poziția corpului este dreaptă iar în poziția de lucru 1 capul trimmer este ușor încinat spre înainte.

→ Tineți trimmerul de mânerul principal ⑯ și de mânerul auxiliar ⑮, în așa fel ca capul trimmer să fie ușor aplecat în față.

Reglarea etrierului de protectie impotriva plantelor:

- Pozitia de lucru [Fig. 09]

→ Trageți jos apărătoarea de plantă ⑤ și împingeți-o în poziția dorită până când se aclanșează.

Pornirea trimmerului [Fig. O11]:

RICOL! Leziuni corporale!

Nicol de accidentare, dacă produsul nu se oprește la eliberarea pârghiei de pornire.

→ Nu şuntați dispozitivele de protecție sau întrerupătoarele. De exemplu nu fixați pârghia de pornire de mâner.

Pornire:

1. Tineți mânerul auxiliar ⑮ cu o mână.
2. Tineți mânerul principal ⑯ cu cealaltă mână, și trageți pârghia de pornire ⑰.
   Trimmerul porneşte.
   ATENTIE! Pentru împiedicarea uzurii sau ruperii firului de tăiere evitați contactul firului de tăiere cu obiectele tari (zid, pietre, garduri etc.).

Oprire:

→ Eliberați pârghia de pornire ⑰. Trimmerul oprește.

Prelungirea firului de tăiere (mecanismul TIP) [Fig. 012 / 013]:

Mecanismul TIP se actionează cu motorul pornit.

Numai atunci se obține un gazon tuns curat, dacă firul are o lungime maximă. La prima punere în funcțiune firul de tăiere eventual trebuie prelungit de mai multe ori.

Numai pentru articolul cu codul 9872 / 9874: Nu este permisă prelungirea firului de tăiere în poziția de lucru 3.

1. Porniți trimmerul.

2. Tineți capul trimmer ① paralel cu solul și apăsați-l pentru scurt timp pe un teren stabil (evitați apăsarea lungă, neîntreruptă).

Firul de tăiere ⑱ se prelungeste automat printr-un proces de cuplare cu zgomot și este adus la lungimea corectă de către limitatorul de fir ⑲. Dacă este necesar, loviți ușor de câteva ori de pământ.

4. ÎNTRETINEREA

RICOL! Leziuni corporale!

Dicol de leziuni tăiate la pornirea accidentală a produsului.

→ înainte de întreținerea produsului așteptați până când firul de tăiere se oprește complet și separați produsul de la sursa de curent.

Curățarea trimmerului [Fig. M1]:

RICOL! Leziuni corporale!

Dicol de accidentare și pericol de deteriorare a produsului.

→ Nu curățati produsul cu apă sau cu jet de apă (în special nu cu jetul de înaltă presiune).
→ Nu curățați cu chimicale, inclusiv benzină sau solventi. Unele dintre acestea pot deteriora piese importante din materialplastic.

Fantele de aerisire trebuie să fie întotdeauna curate.

1. Curățați fantele de aerisire ⑳ cu o perie moale (nu folosiți şurubelnițe în acest scop).
2. După fiecare utilizare curățați toate piesele mobile. Îndepărtați în special resturile de iarbă și murdărie din capacul de protecție ②.

5. DEPOZITAREA

Scoaterea din funcțiune:

Produsul trebuie depozitat intr-un loc neaccesibil copiilor.

1. Separati trimmerul de la sursa de curent.
2. Curătați trimmerul (vezi 4. ÎNTRETINEREA).
3. Păstrați trimmerul într-un loc uscat, închis și ferit de îngheț.

Dispunere ca deșeu:

(conform directivei 2012/19/UE)

Este interzisă dispunerea produsului ca gunoi menajer obișnuit. Acesta trebuie dispus ca deșeu conform prescripțiilor locale de protectia mediului.

IMPORTANT!

→ Dispuneți ca deșeu produsul prin sau de către punctele de colectare și reciclare locale.

6. REMEDIEREA DEFECTIUNILOR

PARICOL! Leziuni corporale!

Pelicol de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de a remedia defectiunile produsului așteptați până când firul de tăiere se oprește complet și separați produsul de la sursa de curent.

Înlocuirea casetei cu filament [Fig. T1/T2/T3]:

PERICOL! Leziuni corporale!

Pericol de accidentare din cauza elementelor de tăiere metalice.

→ Nu utilizati elemente de tăiere, piese de schimb sau accesorii metalice care nu sunt aprobate de GARDENA.
→ Nu utilizati decât casete cu filament originale GARDENA.

Dacă nervura de uzură ⑲ nu mai este vizibilă, capacul casetei ⑳ trebuie înlocuit. Adresați-vă service-ului GARDENA.

Casetele cu filament de schimb sunt disponibile la dealerul dumneavoastră GARDENA sau direct la un service GARDENA.

- Casetă cu filament GARDENA pentru trimmer art. 5307

1. Apăsați capacul casetei ② simultan la ambele clichete ② șiscoateți-l prin tragere.
2. Scoateți caseta cu filament ②3.
3. Îndepărtați toate murdăriile posibile din suportul casetei cu filament ⑳.
4. Trageți circa 15 cm din firul de tăiere ⑱ al noi casete cu filament ⑲, din urechea inelului de plastic ⑳.
5. Treceti firul de tăiere ⑱ prin bucșa metalică ⑲.
6. Treceti firul de tăiere ⑱ în jurul stiftului de întoarcere ⑲.
7. Introduceti caseta cu filament ②3 în suportul casetei cu filament ②4.
8. Puneti capacul casetei ② pe suportul casetei cu filament ② astfel încât să se blocheze cu zgomot ambele clichete ②. Asigurați-vă că firul de tăiere nu a fost strivit.

În cazul în care capacul casetei ② nu poate fi pus, rotiți caseta cu filament ③ înainte și înapoi, până ce caseta cu filament ④ se va afla completin suportul casetei cu filament ⑤.

O casetă cu filament suplimentară poate fi montată pe elementul de fixare casetă de filament ⑳ de pe trimmer.

→ Apăsați caseta cu filament ②3 pe elementul de fixare a casetei cu filament ②8 până când aceasta se blochează.

Problemă Cauză posibilă Remediu

Trimmerul nu taie Firul de tăiere este tocit sau prea scurt.

→ Prelungiți firul de tăiere (vezi sectiunea 3. OPERAREA “Prelungirea firului de tăiere (mecanismul TIP)”.

Problemă Cauză posibilă Remediu

Trimmerul nu tale Firul de tăiere s-a consumat. →		Înlocuiti caseta cu filament.
	Firul de tăiere este tras în caseta cu filament sau lipit.	→Extrageți firul de tăiere din caseta cu filament.
Firul de tăiere nu poate fi prelungit sau se epuizează rapid	Firul a devenit prea uscat sau rigid (de ex. pe durata iernii).	→Lăsați caseta cu filament cca. 10 ore în apă.
	Contactul frecvent al firului de tăiere cu obiecte dure.	→Evitați contactul firului de tăiere cu obiecte dure.
Trimmerul nu pornește	Motorul este blocat.	→Îndepărtați obstacolul. Repomiți.
Trimmer-ul nu poate fi oprit	Pârghia de pornire agață.	→Separați trimmerul de la sursa de curent și deblocați pârghia de pornire.

NOTĂ: În caz de alte defecțiuni adresați-vă centrului de service GARDENA. Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealeri autorizați de GARDENA.

1. DATE TEHNICE

Trimmer	Unitate	Valoare (art. 9870)	Valoare ( art. 9872)	Valoare (art. 9874)
Putere nominală	W	450 550 650
Tensiunea de rețea	V (AC) 230 230 230
Frecvența de rețea	Hz	50	50	50
Lățime de tăiere	cm	25	28	28
Turația casetei cu filament	Rot_y/mln.	11800	11500	11500
Rezerva de flr de tăiere	m	6	6	6
Prelungirea firului de tăiere		mecanismul TIP	mecanismul TIP	mecanismul TIP
Greutate	kg	2,6	2,8	3,0
Preslune acustică L_M^1) Incertitudine k_MA	dB (A)	802,5	822,5	832,5
Nivel de putere acustică L_WA^2b :măsurat/garantatIncertitudine k_WA	dB (A)	94 / 951	95 / 961	95 / 961
Vibrații transmise sistemului mănă-braț a_MW^1) Incertitudine k_MW	m/s^2	< 2,51,5	3,21,5	2,51,5

Procedura de măsurare conform: ^1) EN 50636-2-91 ^2) RL 2000/14/EC

NOTĂ: Emisla de vibrații a fost măsurată corespunzător unel proceduri de verificare standardizate și poate fi folosită pentru compararea sculelor electrice. Această valoare poate fi folosită și pentru evaluarea prealabilă a expunerii. Emisla de vibrații poate varia în timpul utilizăril reale a sculel electrice.

1. ACCESORII

Casetă cu filamentGARDENA pentru trimmer	Pentru înlocuirea casetelor cu filament uzate.	art. 5307
Capacul casetă de schimbGARDENA	Disponibil prin GARDENA Service.
Set de roți GARDENApentru trimmer (numalpentru art. 9872/9874)	Pentru o tăiere simplă a marginilor de gazon.	art. 9880

9. SERVICE/GARANTIE

Service:

Vă rugăm să contactați adresa de pe verso.

În cazul unei solicitări de acordare a garanției, nu vă sunt imputate costurile serviciilor furnizate.

GARDENA Manufacturing GmbH oferă pentru toate produsele originale GARDENA noi o garantie de 2 ani de la data primei cumpărării de la comerciant, dacă produsul este folosit în exclusivitate în scopuri private. Această garantie de producător nu este valabilă pentru produsele achizitionate de pe o piață secundară. Această garantie se referă la toate deficiențele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricație. Această garantie este onorată prin punerea la dispoziție a unui produs de înlocuire complet funcțional sau prin repararea gratuită a produsului defect pe care ni l-ați trimis; ne rezervăm dreptul

de a alege una dintre aceste opțiuni. Acest serviciu este supus următoare- lor prevederi:

• Produsul a fost utilizat în scopul pentru care
  a fost fabricat conform recomandărilor din instructiunile de operare.
• Nu s-a încercat nici de cumpărător și nici de terțe persoane deschiderea sau repararea produsului.
• Pentru funcționare s-au folosit în exclusivitate piese de schimb și piese de uzură originale GARDENA.
• Prezentarea dovezii cumpărării.

Uzura normală a pieselor și componentelor (de exemplu a cuțitelor, pieselor de fixare a cuțitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dințate, rotițelor, filtrelor de aer, buțiilor), schimbările ce vizează aspectul optic cât și piesele de uzură și de consum sunt excluse din garanție.

Garanția de producător se limitează la livrarea unui produs de înlocuire și la reparații conform condițiilor de mai sus. Garanția de producător nu constituie bază legală pentru formularea altor revendicări față de noi ca producător, cum ar fi de exemplu cele de despăgubire. Bineînțeles, această garanție de producător nu afectează în nici în fel revendicările de garanție legale și contractuale formulate față de comerciant/vânzător.

Garantia de producător intră sub incidenta legii Republicii Federale a Germaniei.

În cazuri de garanție vă rugăm să ne trimiteti produsul defect împreună cu o copie a dovezii de cumpărare și o descriere a defectiuni, cu acoperirea costurilor de transport la adresa service-ului GARDENA.

Piese de uzură:

Caseta cu filament și capacul casetei sunt consumabile și de aceea nu sunt acoperite de garanție.

TR
