Tip produs	Mașină de tuns iarbă (trimmer de borduri) cu acumulator
Marcă	Gardena
Model	ComfortCut 2318V P4A (ref. 14700 / 14701)
Lățime de tăiere	23 cm
Viteză de rotație	9500 rot/min
Tensiune nominală	18 V (DC)
Curent nominal	2,3 A
Greutate (fără acumulator)	2,0 kg (ref. 14700) / 2,1 kg (ref. 14701)
Nivel de presiune acustică (LpA)	74 dB(A) (incertitudine 2,5 dB)
Nivel de putere acustică (LWA) măsurat/garantat	83 / 85 dB(A) (ref. 14700) ; 86 / 88 dB(A) (ref. 14701)
Vibrație mână-braț (ahw)	< 2,5 m/s² (incertitudine 1,5 m/s²)
Acumulator compatibil	POWER FOR ALL System PBA 18V (Li-Ion, 5 celule), ex. 2,0 Ah sau 2,5 Ah
Încărcător compatibil	POWER FOR ALL System AL 18..CV (ex. AL 1810 CV P4A)
Temperatură de încărcare admisibilă	0 °C până la +45 °C
Timp de încărcare (80% / 100%) pentru acumulator 2,0 Ah	96 min / 124 min
Timp de încărcare (80% / 100%) pentru acumulator 2,5 Ah	120 min / 154 min
Poziții de lucru	3 poziții (ref. 14701): standard, înclinată sub obstacole și cap la 90° pentru borduri
Reglajul lungimii tijei	Da, prin bucșă de strângere
Mâner suplimentar reglabil	Da, înclinare variabilă
Lamă	Lamă din plastic rotativă (RotorCut), înlocuibilă
Protecție plante	Etrier de protecție a plantelor reglabil
Oprire de siguranță	Întrerupător dublu (manetă de pornire + buton de blocare)
Indicator de încărcare a acumulatorului	Afișaj LED cu 3 niveluri pe produs
Întreținere	Curățare fără apă; înlocuiți lama din plastic când este uzată
Garanție	2 ani (producător, uz privat)

Întrebări frecvente - ComfortCut 2318V P4A GARDENA

Ce acumulator pot folosi cu ComfortCut 2318V P4A?

Folosiți doar acumulatori Li-Ion POWER FOR ALL System PBA 18V cu o capacitate de cel puțin 1,5 Ah (5 celule). Exemple: PBA 18V 2,0 Ah (ref. 14902) sau 2,5 Ah (ref. 14903). Nu utilizați niciodată alți acumulatori.

Cum încarc acumulatorul?

Scoateți acumulatorul din unealtă apăsând butonul de deblocare. Conectați încărcătorul (ex. AL 1810 CV P4A) la o priză de curent (220-240 V). Glisați acumulatorul pe încărcător. Ledul verde clipește în timpul încărcării, apoi rămâne aprins fix când acumulatorul este plin (timp de încărcare: aproximativ 96 min pentru 80% cu 2,0 Ah). Încărcarea este posibilă doar între 0 °C și +45 °C.

Cum înlocuiesc lama din plastic?

Asigurați-vă că lama este oprită și scoateți acumulatorul. Întoarceți mașina de tuns iarbă. Apăsați ușor capătul lamei în jos, împingeți-l spre interior prin suportul lamei și scoateți-l. Introduceți o lamă nouă RotorCut originală Gardena (ref. 5368) în fanta metalică a suportului lamei până la fixare. Verificați că se rotește liber.

Cum reglez poziția de lucru?

Tija poate fi înclinată apăsând butonul de deblocare (poziția 1: standard; poziția 2: pentru obstacole; poziția 3: cap la 90° pentru borduri, doar la ref. 14701). Pentru capul la 90°, tija trebuie să fie în poziția 1. Eliberați butonul pentru a bloca.

Cum ajustez lungimea tijei?

Deșurubați bucșa de strângere situată pe tijă. Trageți tija la lungimea dorită, apoi strângeți ferm bucșa. Nu folosiți unealta cu tija complet retrasă (poziția de transport).

Ce fac dacă mașina de tuns iarbă nu pornește?

Verificați mai întâi că acumulatorul este bine fixat și încărcat. Dacă ledul de defecțiune clipește roșu, produsul este defect (contactați service-ul). Dacă se aprinde roșu fix, temperatura acumulatorului este în afara intervalului (așteptați între 0 °C și 45 °C). Curățați contactele dacă este necesar. Consultați tabelul de depanare din manual.

Cum curăț mașina de tuns iarbă?

Nu utilizați niciodată apă sau jet de înaltă presiune. Curățați fantele de aerisire cu o perie moale. Îndepărtați resturile de iarbă de pe capacul de protecție după fiecare utilizare. Nu folosiți produse chimice, benzină sau solvenți. Curățați acumulatorul și încărcătorul cu o cârpă uscată.

Cum depozitez aparatul în afara sezonului?

Scoateți acumulatorul și încărcați-l complet. Curățați mașina de tuns iarbă, acumulatorul și încărcătorul. Depozitați totul într-un loc uscat, închis și ferit de îngheț. Păstrați departe de copii.

Care sunt instrucțiunile importante de siguranță?

Purtați întotdeauna ochelari de protecție și o protecție auditivă aprobată. Țineți persoanele și animalele la distanță. Nu tundeți pe ploaie. Înainte de orice întreținere, așteptați oprirea completă a lamei și scoateți acumulatorul. Folosiți doar accesorii originale Gardena.

Cum elimin aparatul și acumulatorul la sfârșitul vieții?

Nu aruncați aparatul cu deșeurile menajere. Predați-l la un punct de colectare local (conform directivei 2012/19/UE). Acumulatorul Li-Ion trebuie descărcat complet, contactele protejate împotriva scurtcircuitării, apoi predat la un punct de colectare specializat.

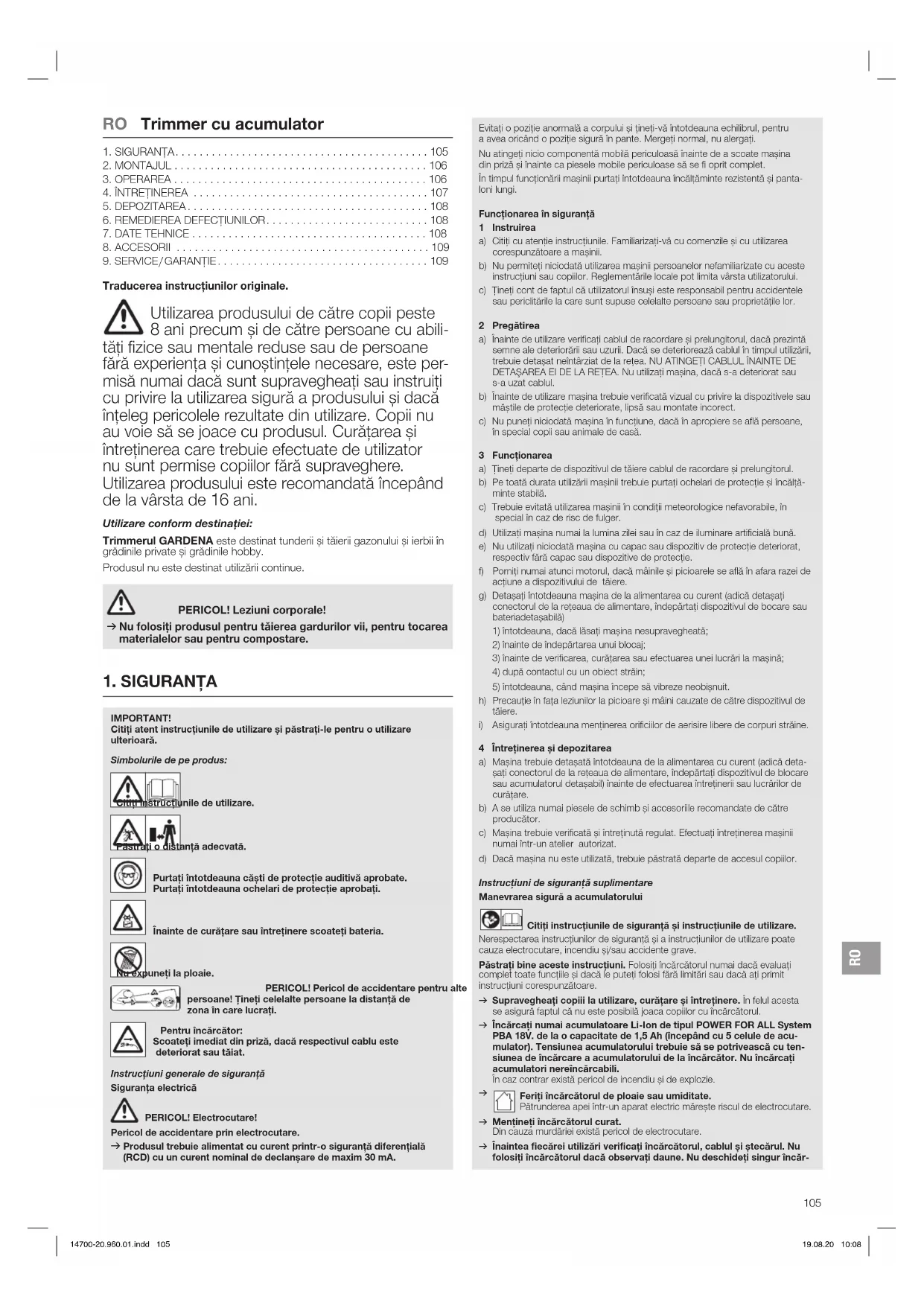

MANUAL DE UTILIZARE ComfortCut 2318V P4A GARDENA

Traducerea instrucțiunilor originale.

Utilizarea produsului de către copii peste 8 ani, precum și de către persoane cu abilități fizice sau mentale reduse sau de persoane fără experiență și cunoștințe necesare, este permisă numai dacă sunt supravegheați sau instruiți cu privire la utilizarea sigură a produsului și dacă înțeleg pericolele rezultate din utilizare. Copiii nu au voie să se joace cu produsul. Curățarea și întreținerea care trebuie efectuate de utilizator nu sunt permise copiilor fără supraveghere. Utilizarea produsului este recomandată începând de la vârsta de 16 ani.

Utilizare conform destinației:

Trimmerul GARDENA este destinat tunderii și tăierii gazonului și ierbii în grădinile private și grădinile hobby.

Produsul nu este destinat utilizării continue.

PERICOL! Leziuni corporale!

→ Nu folosiți produsul pentru tăierea gardurilor vii, pentru tocarea materialelor sau pentru compostare.

1. SIGURANȚĂ

IMPORTANT!

Citiți atent instrucțiunile de utilizare și păstrați-le pentru utilizare ulterioară.

Simbolurile de pe produs:

Instrucțiuni de utilizare.

Purtați întotdeauna cască de protecție auditivă aprobată. Purtați întotdeauna ochelari de protecție aprobați.

Înainte de curățare sau întreținere, scoateți bateria.

Nu lăsați la ploaie.

PERICOL! Pericol de accidentare pentru alte persoane! Țineți celelalte persoane la distanță de zona în care lucrați.

Pentru încărcător:

Scoateți imediat din priză, dacă respectivul cablu este deteriorat sau tăiat.

a) Citiți cu atenție instrucțiunile. Familiarizați-vă cu comenzile și cu utilizarea corespunzătoare a mașinii. b) Nu permiteți niciodată utilizarea mașinii de către persoane nefamiliarizate cu aceste instrucțiuni sau de către copii. Reglementările locale pot limita vârsta utilizatorului. c) Țineți cont de faptul că utilizatorul însuși este responsabil pentru accidentele sau periclitările la care sunt supuse celelalte persoane sau proprietățile lor.

2 Pregătirea

a) Înainte de utilizare, verificați cablul de racordare și prelungitorul, dacă prezintă semne de deteriorare sau uzură. Dacă se deteriorează cablul în timpul utilizării, trebuie deconectat neîntârziat de la rețea. NU ATINGEȚI CABLUL ÎNAINTE DE DECONECTAREA LUI DE LA REȚEA. Nu utilizați mașina dacă s-a deteriorat sau s-a uzat cablul. b) Înainte de utilizare, mașina trebuie verificată vizual cu privire la dispozitivele sau măștile de protecție deteriorate, lipsă sau montate incorect. c) Nu puneți niciodată mașina în funcțiune, dacă în apropiere se află persoane, în special copii sau animale de casă.

3 Funcționarea

a) Țineți departe de dispozitivul de tăiere cablul de racordare și prelungitorul. b) Pe toată durata utilizării mașinii trebuie purtați ochelari de protecție și încălțăminte stabilă. c) Trebuie evitată utilizarea mașinii în condiții meteorologice nefavorabile, în special în caz de risc de fulger. d) Utilizați mașina numai la lumina zilei sau în caz de iluminare artificială bună. e) Nu utilizați niciodată mașina cu capac sau dispozitiv de protecție deteriorat, respectiv fără capac sau dispozitive de protecție. f) Porniți numai atunci motorul, dacă mâinile și picioarele se află în afara razei de acțiune a dispozitivului de tăiere. g) Deconectați întotdeauna mașina de la alimentarea cu curent (adică deconectați conectorul de la rețeaua de alimentare, îndepărtați dispozitivul de blocare sau bateria detașabilă)

1) Întotdeauna, dacă lăsați mașina nesupravegheată; 2) înainte de îndepărtarea unui blocaj; 3) înainte de verificarea, curățarea sau efectuarea unei lucrări la mașină; 4) după contactul cu un obiect străin;

5) întotdeauna, când mașina începe să vibreze neobișnuit.

h) Precauție față de leziunile la picioare și mâini cauzate de către dispozitivul de tăiere. i) Asigurați întotdeauna menținerea orificiilor de aerisire libere de corpuri străine.

4 Întreținerea și depozitarea

a) Mașina trebuie deconectată întotdeauna de la alimentarea cu curent (adică deconectați conectorul de la rețeaua de alimentare, îndepărtați dispozitivul de blocare sau acumulatorul detașabil) înainte de efectuarea întreținerii și lucrărilor de rutină. b) A se utiliza numai piese de schimb și accesorii recomandate de către producător. c) Mașina trebuie verificată și întreținută regulat. Efectuați întreținerea mașinii numai într-un atelier autorizat. d) Dacă mașina nu este utilizată, trebuie păstrată departe de accesul copiilor.

Instrucțiuni de siguranță suplimentare

Manevrarea sigură a acumulatorului

Citiți instrucțiunile de siguranță și instrucțiunile de utilizare.

Nerespectarea instrucțiunilor de siguranță și a instrucțiunilor de utilizare poate cauza electrocutare, incendiu și/sau accidente grave.

Păstrați aceste instrucțiuni. Folosiți încărcătorul numai dacă ați evaluat complet toate funcțiile și dacă îl puteți folosi fără limitări sau dacă ați primit instrucțiuni corespunzătoare.

→ Supravegheați copiii la utilizare, curățare și întreținere. În felul acesta se asigură faptul că nu este posibilă joaca copiilor cu încărcătorul. → Încărcați numai acumulatoare Li-ion de tipul POWER FOR ALL System PBA 18V, de la o capacitate de 1,5Ah (începând cu 5 celule de acumulator). Tensiunea acumulatorului trebuie să se potrivească cu tensiunea de încărcare a acumulatorului de la încărcător. Nu încărcați acumulatoare nereîncărcabile.

În caz contrar există pericol de incendiu și de explozie.

Pătrunderea apei într-un aparat electric mărește riscul de electrocutare.

→ Mențineți încărcătorul curat. Din cauza murdăriei există pericol de electrocutare. → Înaintea fiecărei utilizări verificați încărcătorul, cablul și ștecherul. Nu folosiți încărcătorul dacă observați daune. Nu deschideți singur încărcătorul

și solicitați repararea acestuia numai de către personal de specialitate calificat și numai cu piese de schimb originale. Încărcătoarele, cablurile și ștecherele deteriorate cresc riscul electrocutării.

→ Nu operați încărcătorul pe o bază ușor inflamabilă (de ex. hârtie, materiale textile etc.) resp. într-un mediu inflamabil. Există pericol de incendiu din cauza încălzirii încărcătorului la încărcare. → Dacă este nevoie de înlocuirea cablului de alimentare, aceasta trebuie efectuată de către GARDENA sau de un service autorizat pentru scule electrice GARDENA, pentru a evita potențiale amenințări la adresa siguranței. → Nu operați produsul pe durata încărcării acestuia. → Aceste instrucțiuni de siguranță sunt valabile numai pentru acumulatorii Li-ion ai POWER FOR ALL Systems PBA 18V. → Folosiți acumulatorul numai pentru produsele producătorului de sistem POWER FOR ALL. Numai în felul acesta este protejat acumulatorul contra suprasolicitării periculoase. → Încărcați acumulatorii numai cu încărcătoare recomandate de producător. Încărcătorul, potrivit pentru un anumit tip de acumulator, constituie pericol de incendiu dacă este folosit cu alte tipuri de acumulatori. → Acumulatorul este încărcat parțial la livrare. Pentru asigurarea capacității complete a acumulatorului, încărcați complet acumulatorul în încărcător înainte de prima utilizare. → Păstrați acumulatorii într-un loc neaccesibil copiilor. → Nu deschideți acumulatorul. Există pericol de scurtcircuitare. → La deteriorare sau utilizare neconformă a acumulatorului pot rezulta vapori. Acumulatorul poate să ardă sau poate exploda. Alimentați cu aer proaspăt și consultați un medic în caz de afecțiuni. Vaporii pot irita căile respiratorii. → În cazul unei utilizări necorespunzătoare sau dacă acumulatorul este deteriorat, se poate scurge lichid inflamabil din acumulator. Evitați contactul cu acest lichid. În cazul unui contact accidental, spălați suprafața atinsă cu apă. Dacă lichidul ajunge în ochi, solicitați în plus ajutor medical. Lichidele scăpate din acumulator pot cauza iritarea pielii sau arsuri. → Dacă acumulatorul este defect, se poate scurge lichid și se pot uda obiectele învecinate. Verificați piesele afectate. Curățați-le sau înlocuiți-le, dacă este cazul. → Nu scurtcircuitați acumulatorul. Feriți acumulatorul neutilizat de agrafe, monede, chei, cuie, șuruburi sau alte piese metalice mici, care pot cauza scurtcircuitarea contactelor. Scurtcircuitarea contactelor acumulatorului poate cauza arsuri sau incendii. → Este posibilă deteriorarea acumulatorului din cauza obiectelor ascuțite, ca de ex. cuie sau șurubelnițe, sau prin forțe externe. Se poate produce un scurtcircuit intern, iar acumulatorul poate să ardă, să scoată fum, să explodeze sau să se supraîncălzească. → Nu efectuați niciodată lucrări de întreținere asupra acumulatorilor deteriorați. Toate lucrările de întreținere ale acumulatorilor trebuie să se realizeze numai de către producător sau prin unitățile de service autorizate. Protejați acumulatorul contra căldurii, de ex. și contra radiației solare de durată, a focului, a murdăriei, a apei și a umezelii. Există pericol de explozie și scurtcircuitare. → Operați și depozitați acumulatorii numai la o temperatură ambiantă cuprinsă între -20°C și +50°C. Nu lăsați acumulatorii în mașină, de ex., pe durata verii. La temperaturi < 0°C pot să apară limitări ale capacității specifice aparatului. → Încărcați acumulatorul numai la temperaturi ambiante cuprinse între 0°C și +45°C. Încărcarea în afara intervalului de temperatură poate deteriora acumulatorul și crește pericolul de incendiu.

Siguranța electrică

PERICOL! Stop cardiac!

În timpul funcționării, acest produs generează un câmp electromagnetic. În anumite condiții, acest câmp poate afecta funcționarea implanturilor medicale active sau pasive. Pentru a exclude situațiile care pot însemna accidentare gravă sau moarte, persoanele cu implanturi medicale trebuie să-și consulte medicul sau producătorul implantului înainte de utilizarea acestui produs.

Folosiți produsul cu baterie numai între 0°C și 40°C.

Scoateți acumulatorul în caz de avarie.

Nu folosiți produsul în apropierea apei sau pentru îngrijirea rănilor.

Protejați contactele acumulatorului de umiditate.

Siguranța personală

PERICOL! Pericol de asfixiere!

Piesele mai mici pot fi înghițite. Punga de polietilenă prezintă pericol de asfixiere pentru copiii mici. În timpul montajului, țineți la distanță copiii mici.

Dacă trimmerul vibrează puternic, înlocuiți cuțitul și verificați portcuțitul dacă este deteriorat.

Înainte de utilizare, verificați dacă nervura de uzură este în ordine.

Transportați trimmerul folosind mânerul frontal.

Purtați mănuși pentru curățarea dispozitivului de tăiat.

Procedați cu atenție la reglarea produsului, pentru a împiedica prinderea degetelor între componentele mobile și fixe ale mașinii sau la asamblarea aparatoarei.

Nu utilizați apă sau substanțe chimice pentru curățarea protecției sau a altor componente ale trimmerului.

Țineți toate piulițele și șuruburile bine strânse, pentru a vă asigura că produsul este într-o stare de lucru sigură.

Nu dezasamblați produsul mai mult decât era dezasamblat la livrare.

Avertisment! Când purtați casca antifonică, din cauza zgomotului făcut de produs, utilizatorul poate să nu observe persoane care se apropie.

În timpul funcționării și transportului acordați atenție mai ales pericolelor pentru alți oameni.

Păstrați-vă vigilența, observați cu atenție ce faceți și utilizați rațiunea atunci când folosiți o sculă electrică.

Nu utilizați scule electrice când sunteți obosiți sau sub influența drogurilor, alcoolului sau medicamentelor.

Un moment de neatenție în utilizarea sculelor electrice poate duce la accidentări grave.

2. MONTAJUL

COL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de montarea produsului, așteptați până când cuțitul de plastic se oprește complet și scoateți acumulatorul.

Montarea apărătorii și apărătorii pentru plante [Fig. A1 / A2]:

COL!

Produsul poate fi utilizat numai dacă este montat capacul de protecție.

1. Împingeți partea din față a apărătoarei ③ pe capul trimmer-ului ① până când aceasta se aclanșează.
2. Împingeți partea din spate a apărătoarei ② până la opritor pe capul trimmer-ului ①.
3. Strângeți cu grijă cele două șuruburi ④.
4. Împingeți apărătoarea de plante (5) pe capul trimmer-ului (1) până când se aclanșează.

Fixarea cuțitului de plastic pe mâner [Fig. A3]:

Volumul de livrare include 5 cuțite de plastic. Din acestea, 4 cuțite de plastic de rezervă se află în degetarele de pe mâner.

Pentru montajul cuțitelor de plastic în portcuțit, vezi

1. REMEDIEREA DEFECȚIUNILOR: Schimbul cuțitelor de plastic.

3. OPERAREA

ATENȚIE! Leziuni corporale!

Risc de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de a regla sau transporta produsul, așteptați până când cuțitul de plastic se oprește complet și scoateți acumulatorul.

Încărcarea bateriei [Fig. 01/02/03]:

ATENȚIE!

→ Acordați atenție tensiunii de rețea! Tensiunea sursei electrice trebuie să corespundă indicatorului de pe plăcuța de identificare a încărcătorului.

Trimmerele GARDENA cu acumulator art. 14700-55/14701-55 nu includ acumulatorul și nici încărcătorul în volumul de livrare.

Datorită procesului inteligent de încărcare, se detectează automat starea de încărcare a acumulatorului și, în funcție de temperatură și tensiunea acumulatorului, acesta este încărcat cu curentul optim.

În felul acesta se menajează acumulatorul și rămâne întotdeauna complet încărcat dacă este păstrat în încărcător.

1. Apăsați butonul de deblocare A și scoateți acumulatorul 8 din locașul bateriei D.
2. Conectați încărcătorul de baterii (C) într-o priză.
3. Împingeți încărcătorul de acumulator 6 pe acumulatorul 8.

Dacă indicatorul gradului de încărcare al acumulatorului de pe încărcător luminează verde intermitent, acumulatorul este în curs de încărcare.

Dacă indicatorul gradului de încărcare al acumulatorului de pe încărcător este aprins permanent verde, acumulatorul este complet încărcat (timpul de încărcare, vezi 7. DATE TEHNICE).

1. În timpul încărcării, verificați regulat gradul de încărcare.
2. Dacă acumulatorul 8 este încărcat complet, puteți separa acumulatorul 8 de încărcătorul C.

Semnificația elementelor de afișaj:

Afișaj pe încărcător [Fig. 03]:

Lumină intermitentă la indicatorul gradului de încărcare al acumulatorului 6

Lumină permanentă la indicatorul gradului de încărcare al acumulatorului

Procesul de încărcare este semnalizat prin aprinderea intermitentă a indicatorului pentru gradul de încărcare al acumulatorului. Indicație: Procesul de încărcare este posibil numai dacă temperatura acumulatorului se află în intervalul permis al temperaturii de încărcare, vezi 7. DATE TEHNICE.

Lumina permanentă la indicatorul gradului de încărcare al acumulatorului semnalează faptul că acumulatorul este încărcat complet sau temperatura acumulatorului este în afara intervalului permis al temperaturii de încărcare și, de aceea, nu poate fi încărcat. Acumulatorul este încărcat de îndată ce se atinge intervalul permis al temperaturii.

Fără acumulator introdus, lumina continuă a indicatorului gradului de încărcare al acumulatorului (i) semnalează faptul că ștecărul de rețea este introdus în priză, iar încărcătorul este pregătit de funcționare.

Indicarea nivelului de încărcare a acumulatorului la produs [Fig.04/O14]:

După pornirea produsului, este indicat pentru 5 secunde nivelul de încărcare a acumulatorului P.

Nivelul de încărcare Indicarea nivelului de al acumulatorului încărcare a acumulatorului

67 - 100 % incârcata	①, ② si ③ sunt aprinse verde
34 - 66 % incârcata	① si ② sunt aprinse verde
11 - 33 % incârcata	① este aprins verde
0 - 10 % incârcata	① este aprins intermitent verde

Dacă LED-ul ① luminează verde intermitent, acumulatorul trebuie încărcat.

Dacă LED-ul de eroare 6 este aprins sau aprins intermitent, vezi 6. REMEDIEREA DEFECTIUNILOR.

Reglarea poziției de lucru:

Poziția de lucru 1 [Fig. O5]:

Pentru tăiere standard.

Poziția de lucru 2 [Fig. O6/O7]:

Tăiere sub obstacole.

Pentru a efectua tăieri sub obstacole, bara poate fi coborâtă din poziția standard 1 în cele două poziții joase 2 sau 3.

1. Puneți jos trimmerul pe pământ.
2. Țineți trimmerul cu amândouă mâinile de bară ① în așa fel încât să puteți apăsa butonul de deblocare cu un deget ⑩.
3. Apăsați butonul de deblocare și coborâți bara în poziția dorită.
4. Eliberați butonul de deblocare și lăsați bara să se blocheze la loc.

Poziția de lucru 3 (numai pentru art. 14701) [Fig. O8/O9]:

Tăierea marginilor de gazon.

ATENȚIE! Utilizarea trimmerului este permisă numai dacă capul trimmer este blocat în poziția 0° sau 90° .

Pentru a putea roti capul trimmer ① la 90° , bara trebuie să stea în poziția standard 1.

1. Țineți trimmerul cu amândouă mâinile de bară ① în așa fel ca să puteți apăsa butonul de deblocare cu un deget (f).
2. Apăsați butonul de deblocare ⑩ și rotiți capul trimmer ① de la 0 la 90° până la blocarea sa în poziție.
3. Eliberați butonul de deblocare și lăsați bara să se blocheze la loc.

Reglarea lungimii barei [Fig. 01]:

Este interzisă folosirea produsului dacă bara este complet retrasă (poziție de transport).

1. Desfaceți bucșa elastică ⑥.
2. Trageți bara ⑦ la lungimea dorită.
3. Strângeți la loc bucșa elastică ⑥.

Reglarea poziției mânerului auxiliar [Fig. 011]:

Pozitia manerului auxiliar poate fi reglata pe marimea corpului dvs.

1. Trageti parghia ②
2. Inclinati manerul auxiliar in pozitia dorita.
3. Eliberati din nou parghia ②

Daca trimmerul este reglat corect pentru inaltimea utilizatorului, pozitia corpului este dreapta, iar in pozitia de lucru 1 capul trimmerului este usor inclinat spre inainte.

→Tineti trimmerul de manerul principal 4 si de manerul auxiliar 8, in asa fel incat capul trimmerului sa fie usor aplecat in fata.

Reglarea etrierului de protectie impotriva plantelor:

- Pozitia de lucru [Fig. O12]

• Pozitia de parcare [Fig. O13] →Trageti jos aparatoarea de planta ⑤ si impingeti-o in pozitia dorita pana cand se aclanseaza.

Pornirea trimmerului [Fig. O1/O14]:

PERICOL! Leziuni corporale!

Pericol de accidentare, daca produsul nu se opreste la eliberarea parghiei de pornire.

→Nu suntati dispozitivele de protectie sau intrerupatoarele. De exemplu, nu fixati parghia de pornire de maner.

Produsul este echipat cu un dispozitiv de siguranta cu doua intrerupatoare (parghie de pornire cu dispozitiv de blocare pornire) care are rolul de a preveni pornirea accidentala a produsului.

Pornire:

1. Introduceți bateria (8) în locașul bateriei (9) de pe mâner, până când aceasta se anclanșează audibil.
2. Țineți mânerul auxiliar (18) cu o mână.
3. Țineți mânerul principal (4) cu cealaltă mână, apăsați dispozitivul de blocare la pornire și trageți pârghia de pornire. Trimmerul este pornit, iar indicatorul nivelului de încărcare a acumulatorului se aprinde pentru 5 secunde.
4. Dați drumul dispozitivului de blocare la pornire (16).

ATENȚIE! Evitați contactul firului cu obiectele tari (zid, pietre, garduri etc.), pentru a împiedica uzura sau ruperea firului.

Oprire:

1. Eliberați pârghia de pornire (6). Trimmerul se oprește.
2. Apăsați butonul de deblocare (A) și scoateți acumulatorul (B) din locașul bateriei (D).

4. ÎNTREȚINEREA

PERICOL! Leziuni corporale!

Pericol de leziuni tăiate la pornirea accidentală a produsului. → Înainte de întreținerea produsului, așteptați până când cuțitul de plastic se oprește complet și scoateți acumulatorul.

Curățarea trimmerului [Fig. M1]:

PERICOL! Leziuni corporale!

Pericol de accidentare și pericol de deteriorare a produsului.

→ Nu curățați produsul cu apă sau cu jet de apă (în special nu cu jet de înaltă presiune). → Nu curățați cu chimicale, inclusiv benzină sau solvenți. Unele dintre acestea pot deteriora piese importante din material plastic.

Fantele de aerisire trebuie să fie întotdeauna curate.

1. Curățați fantele de aerisire ① cu o perie moale (nu folosiți șurubelnițe în acest scop).
2. După fiecare utilizare, curățați toate piesele mobile. Îndepărtați în special resturile de iarbă și murdăria din capacul de protecție ②.

Curățarea bateriei și a încărcătorului de baterii:

Înainte de conectarea încărcătorului de baterii, asigurați-vă că suprafața și contactele bateriei și încărcătorului de baterii sunt întotdeauna curate.

Nu folosiți apă curgătoare.

→ Încărcătorul de acumulator: Curățați contactele și piesele din plastic cu o cârpă moale și uscată. → Acumulator: Curățați ocazional fanta de aerisire și contactele acumulatorului cu o pensulă moale, curată și uscată.

5. DEPOZITAREA

Scoaterea din funcțiune:

Produsul trebuie depozitat într-un loc neaccesibil copiilor.

1. Scoateți bateria.
2. Încărcați bateria.
3. Curățați trimmerul, acumulatorul și încărcătorul (vezi 4. ÎNTREȚINEREA).
4. Păstrați trimmerul, acumulatorul și încărcătorul într-un loc uscat, închis și ferit de îngheț.

Dispozitivul ca deșeu:

(conform directivei 2012/19/UE)

Este interzisă eliminarea produsului ca deșeu menajer obișnuit. Acesta trebuie eliminat ca deșeu conform prescripțiilor locale de protecție a mediului.

IMPORTANT!

→ Eliminați produsul ca deșeu prin sau către punctele de colectare și reciclare locale.

Eliminarea acumulatorului ca deșeu:

Acumulatorul GARDENA conține celule de Li-ion, care după expirarea duratei de viață trebuie eliminate separat de gunoiul menajer.

Li-ion

IMPORTANT!

→ Eliminați acumulatorii ca deșeu prin sau către punctele de colectare și reciclare locale. 1. Descărcați complet celulele Li-ion (adresați-vă centrelor de service GARDENA). 2. Asigurați contactele celulelor Li-ion împotriva scurtcircuitării. 3. Eliminați regulamentar celulele Li-ion.

6. REMEDIEREA DEFECȚIUNILOR

PERICOL! Leziuni corporale!

Risc de leziuni tăiate la pornirea accidentală a produsului.

→ Înainte de remedierea defectului, așteptați până când cuțitul de plastic se oprește complet și scoateți acumulatorul.

Înlocuirea cuțitului de plastic [Fig. T1/T2]:

PERICOL! Vătămări prin tăiere!

→ Nu folosiți elemente de tăiere sau piese de schimb și accesorii metalice, care nu au fost prevăzute de GARDENA.

Dacă nervura de uzură nu mai este vizibilă, suportul cuțitului trebuie înlocuit. Adresați-vă service-ului GARDENA.

Uzarea cuțitului de plastic este permisă până la maxim jumătate din lungime. Este permisă folosirea numai a cuțitelor de rezervă RotorCut originale GARDENA. Cuțitele de plastic de rezervă sunt disponibile la dealerul dumneavoastră GARDENA sau direct la service-ul GARDENA.

Cuțit de rezervă GARDENA RotorCut pentru turbotrimmer art. 5368

Scoaterea cuțitului de plastic:

1. Întoarceți trimmerul.
2. Împingeți ușor în jos capătul cuțitului de plastic (A), împingeți cuțitul de plastic 6 în interior prin portcuțit 8 (B) și trageți-l afară.

Introducerea cuțitului de plastic:

→ Împingeți cuțitul nou de plastic prin fanta de metal a portcuțitului până când îmbinarea se blochează vizibil (clic).

Dacă cuțitul din plastic nou este montat corect, poate fi rotit ușor.

Problemă Cauză posibilă Remediere

Trimmerul nu tale sau tale necorespunzător	Cuițul de plastic este uzat sau prea scurt.	→ Inlocuiți cutîtele de plastic.
	Cuițul de plastic sunt rupte. → Inlocuiți cutîtele de plastic.
Trimmerul vibreață puternic	Cuițul de plastic este prea uzat și provoacădezechilibru.	→ Inlocuiți cutîtele de plastic.
	Portcuțițe sunt uzate. → Inlocuiți portcuțiul.
Trimmer-ul nu poate fi oprit	Pârghia dePornie agata.	→ Scauteți bateria și eliberati pârghia de pornire.
Trimmerul nu pornește tau se oprește în timul functionarii. LED-ul ① se aprinde intermitent verde [Fig. 04]	Accumulatorul este descârcat.	→ Incârcatași accumulatorul.
Trimmerul nu pornește tau se oprește în timul functionarii. LED-ul de eroare ⑥ se aprinde roșu [Fig. 04]	Temperatura accumulatorului este in afara domeniuului admisibil.	→ Așteptăși până că tempe- ratura accumulatoruluri este intré 0 °C – + 45 °C.
	Intre contactele accumulatorului de la trimmer se afță stropi de apăsse umiditate.	→ Indepărtăși stropii de apă/ umiditatea cu ajutorul unei lavete uscate.
	Motorul este blocat.	→ Indepărtăși obstacolul. Repomiti.
Trimmerul nu pornește tau se oprește în timul functionarii. LED-ul deEROAREse aprinde intermitent roșu [Fig. 04]	Produsul este defect.	→ Adresăl-vă service-ului GARDENA.
Trimmerul nu pornește tau se oprește în timul functionarii. LED-ul deEROAREnu se aprinde [Fig. 04]	Accumulatorul nu este introduzcomplet in locașul accumula- torului.	→ Introduței accumulatorul complet in locașul pentru accumulator, până că accasta se anclansează auzibil.
	Accumulatorul este defect.	→ Inlocuiți accumulatorul.
	Produsul este defect.	→ Adresăl-vă service-ului GARDENA.
Procesul de incârcare nu este posibil. Indicatorul gradului de incârcare al accumulatorul-rului ⑤este aprins continuu [Fig. 03]	Accumulatorul nu este așezat (correct).	→ Așzeță corect accumulatorul irn incârcățor.
	Contactele accumulatorului sunt murdare.	→ Curățăși contactele accumulatoruluri (de ex. prin introduc- cerea și scoaterea repetată a accumulatoruluri. Eventual incociuti accumulatorul).
	Temperatura accumulatorului este in afara intervalului de temperaturăadmls.	→ Așteptăşi până că tempe- ratura accumulatoruluri este intré 0 °C – + 45 °C.
	Accumulatorul este defect.	→ Inlocuiți accumulatorul.
Indicatorul gradului de incârcare al accumulatorul-rului ⑥nu se aprinde [Fig. 03]	Sțecărul de rețea al incârcățo- rului nu este conectat (correct).	→ Introduței sțecărul de rețea (complet) i n priză.
	Priza, cablul de alimentare tau incârcățorul este defect.	→ Verificăți tensiunea de rețea. Dacă este cazul, solicitati verificarea incârcățorului de către un dealer autorizat sau de către service-ul GARDENA.

NOTĂ: În caz de alte defecțiuni adresați-vă centrului de service GARDENA.

Reparațiile vor fi efectuate în exclusivitate de centrele de service GARDENA și de dealeri autorizați de GARDENA.

1. DATE TEHNICE

Trimmer cu accumulator	Unitate	Valoare (art. 14700)	Valoare (art. 14701)
Current nominal	A	2,3	2,3
Tenslune nominala	V (DC)	18	18
Lätime de tãiere	cm	23	23
Turațla portcuțulul	Rot./min.	9500	9500

Trimmer cu acumulator Unitate Valoare (art. 14700) Valoare (art. 14701)

Greutate (färä baterie) kg 2,0 2,1
Preslune acustica Lpa1)	dB (A)	74	74
Incertitudine kpa		2,5	2,5
Nivel de putere acustica Lwa2): māsurat/garantat	dB (A)	83 / 85	86 / 88
Incertitudine kwa		1,6	1,8
Vibrăjii transmise/systemui mână-braţ a(ow)1)	m/s2	< 2,5	< 2,5
Incertitudine k ow		1,5	1,5

Procedura de măsurare conform: EN 50636-2-91 RL 2000/14/EC

NOTĂ: Emisia de vibrații a fost măsurată corespunzător unei proceduri de verificare standardizate și poate fi folosită pentru compararea sculelor electrice. Această valoare poate fi folosită și pentru evaluarea prealabilă a expunerii. Emisia de vibrații poate varia în timpul utilizării reale a sculei electrice.

Sistem baterie

Unitate Valoare (art. 14902)

PBA 18V2,0Ah W-B

Valoare (art. 14903)

PBA 18V 2.5Ah W-B

Tensiune acumulator V (DC) 18 18

Capacitate acumulator Ah 2,0 2,5

Numărul celulelor (Li-ion) 5 5

Încărcătoare de acumulatori POWEROFALL Systemadecvcate: AL18..CV.

Unitate Valoare (art. 14900)

AL 1810 CV P4A

Tensiunea de rețea V (AC) 220-240

Frecvența de rețea Hz 50-60

Putere nominală W 26

Tensiunea de încărcare a acumulatorului V (DC) 18

Curentul de încărcare

max. al acumulatorului 1000

Timpul de încărcare al

acumulatorului 80%

97-100% (aprox.)

PBA 18V 2.0Ah W-B min. 96/124

PBA 18V 2,5Ah W-B min. 120/154

PBA 18V 4,0Ah W-C min. 192/244

Intervalul temperaturii de 80.0-45

încărcare admisă 46

Greutate corespunzător kg 0.17

Cùṭṭul de rezvă GARDENA RotorCut pentru turbotrimmer	Pentru inlocuirea cuṭṭului de plastic uzat.	art. 5368
Portlãmă de schlimb GARDENA	Disponibil prin GARDENA Service.
Set de rotîl GARDENA pentru trimmer (numalpentru art. 14701)	Pentru o tăiere simplă a marginilor de gazon.	art. 9880
Accumulatorul sistemuliu GARDENAPBA 18V/45 P4A PBA 18V/72 P4A	Baterie pentru un tamp supplementar de functionare Sau pentru schimb.	art. 14903art. 14905
Incârcătior rapid accumulator GARDENA AL 1830 CV P4A	Pentru incârcarea rapidă a accumulatoruliu POWER FOR ALL System PBA 18V..W-.	art. 14901

9. SERVICE/GARANTIE

Service:

Vă rugăm să contactați adresa de pe verso.

În cazul unei solicitări de acordare a garanției, nu vă sunt imputate costurile serviciilor furnizate.

GARDENA Manufacturing GmbH oferă pentru toate produsele originale GARDENA noi o garanție de 2 ani de la data primei cumpărări de la comercianți, dacă produsul este folosit în exclusivitate în scopuri private. Această garanție de producător nu este valabilă pentru produsele achiziționate de pe o piață secundară. Această garanție se referă la toate deficiențele importante ale produsului, care provin în mod dovedit din defecte de material sau de fabricație. Această garanție este onorată prin punerea la dispoziție a unui produs de înlocuire complet funcțional sau prin repararea gratuită a produsului defect pe care ni l-ați trimis; ne rezervăm dreptul de a alege una dintre aceste opțiuni. Acest serviciu este supus următoarelor prevederi:

• Produsul a fost utilizat în scopul pentru care a fost fabricat conform recomandărilor din instrucțiunile de operare.
• Nu s-a încercat nici de cumpărător și nici de terțe persoane deschiderea sau repararea produsului.
• Pentru funcționare s-au folosit în exclusivitate piese de schimb și piese de uzură originale GARDENA.
• Prezentarea dovezii cumpărării.

Uzura normală a pieselor și componentelor (de exemplu a cuțitelor, pieselor de fixare a cuțitelor, turbinelor, surselor de iluminat, curelelor trapezoidale sau dințate, roților, filtrelor de aer, bujiilor), schimbările ce vizează aspectul optic cât și piesele de uzură și de consum sunt excluse din garanție.

Garanția de producător se limitează la livrarea unui produs de înlocuire și la repararea conform condițiilor de mai sus. Garanția de producător nu constituie bază legală pentru formularea altor revendicări față de noi ca producător, cum ar fi de exemplu cele de despăgubire. Bineînțeles, această garanție de producător nu afectează nici în fel revendicările de garanție legale și contractuale formulate față de comerciant/vânzător.

Garanția de producător intră sub incidența legii Republicii Federale a Germaniei.

În cazuri de garanție vă rugăm să ne trimiteți produsul defect împreună cu o copie a dovezii de cumpărare și o descriere a defecțiunii, cu acoperirea costurilor de transport, la adresa service-ului GARDENA.

Piese de uzură:

Cuțitul de plastic și portcuțitul sunt piese de uzură și în consecință sunt excluse din garanție.
