Ürün tipi	Akülü çim biçme makinesi (kenar kesici)
Marka	Gardena
Model	ComfortCut 2318V P4A (ref. 14700 / 14701)
Kesme genişliği	23 cm
Dönüş hızı	9500 tr/min
Nominal gerilim	18 V (DC)
Nominal akım	2,3 A
Ağırlık (akü hariç)	2,0 kg (ref. 14700) / 2,1 kg (ref. 14701)
Ses basıncı seviyesi (LpA)	74 dB(A) (belirsizlik 2,5 dB)
Ölçülen/garanti edilen ses gücü seviyesi (LWA)	83 / 85 dB(A) (ref. 14700) ; 86 / 88 dB(A) (ref. 14701)
El-kol titreşimi (ahw)	< 2,5 m/s² (belirsizlik 1,5 m/s²)
Uyumlu akü	POWER FOR ALL System PBA 18V (Li-Ion, 5 hücre), örn. 2,0 Ah veya 2,5 Ah
Uyumlu şarj cihazı	POWER FOR ALL System AL 18..CV (örn. AL 1810 CV P4A)
İzin verilen şarj sıcaklığı	0 °C ile +45 °C
Şarj süresi (%80 / %100) 2,0 Ah akü için	96 dk / 124 dk
Şarj süresi (%80 / %100) 2,5 Ah akü için	120 dk / 154 dk
Çalışma konumları	3 konum (ref. 14701) : standart, engeller altına eğik ve kenarlar için 90° başlık
Direk uzunluğu ayarı	Evet, sıkma manşonu ile
Ayarlanabilir ek tutamak	Evet, değişken eğim
Bıçak	Döner plastik bıçak (RotorCut), değiştirilebilir
Bitki koruma	Ayarlanabilir bitki koruma kelepçesi
Güvenlik durdurma	Çift anahtar (çalıştırma kolu + kilitleme düğmesi)
Akü şarj göstergesi	Ürün üzerinde 3 seviyeli LED gösterge
Bakım	Susuz temizlik; plastik bıçak aşındığında değiştirin
Garanti	2 yıl (üretici, özel kullanım)

Sık sorulan sorular - ComfortCut 2318V P4A GARDENA

ComfortCut 2318V P4A ile hangi aküyü kullanabilirim?

Yalnızca en az 1,5 Ah (5 hücre) kapasiteli Li-Ion POWER FOR ALL System PBA 18V aküleri kullanın. Örnekler: PBA 18V 2,0 Ah (ref. 14902) veya 2,5 Ah (ref. 14903). Başka aküler kullanmayın.

Akü nasıl şarj edilir?

Aküyü aletten çıkarmak için kilit açma düğmesine basın. Şarj cihazını (örn. AL 1810 CV P4A) bir prize (220-240 V) takın. Aküyü şarj cihazına kaydırın. Şarj sırasında yeşil gösterge yanıp söner, akü tam dolduğunda sabit kalır (şarj süresi: 2,0 Ah ile %80 için yaklaşık 96 dakika). Şarj yalnızca 0 °C ile +45 °C arasında mümkündür.

Plastik bıçak nasıl değiştirilir?

Bıçağın durduğundan emin olun ve aküyü çıkarın. Kenar kesiciyi ters çevirin. Bıçağın ucunu hafifçe aşağı bastırın, bıçak tutucudan içeri doğru itin ve çıkarın. Yeni bir orijinal Gardena RotorCut bıçağı (ref. 5368) bıçak tutucunun metal yuvasına tıklayana kadar yerleştirin. Serbestçe döndüğünü kontrol edin.

Çalışma konumu nasıl ayarlanır?

Direk, kilit açma düğmesine basılarak eğilebilir (konum 1: standart; konum 2: engeller için; konum 3: kenarlar için 90° başlık, yalnızca ref. 14701). 90° başlık için direk konum 1'de olmalıdır. Kilitlemek için düğmeyi bırakın.

Direk uzunluğu nasıl ayarlanır?

Direk üzerindeki sıkma manşonunu gevşetin. Direği istenen uzunluğa çekin, ardından manşonu sıkıca sıkın. Aleti direk tamamen geri çekilmiş (taşıma konumu) halde kullanmayın.

Çim biçme makinesi çalışmazsa ne yapmalıyım?

Öncelikle akünün takılı ve şarjlı olduğunu kontrol edin. Arıza LED'i kırmızı yanıp sönüyorsa ürün arızalıdır (müşteri hizmetlerine başvurun). Sabit kırmızı yanıyorsa akü sıcaklığı uygun aralıkta değildir (0 °C ile 45 °C arasında bekleyin). Gerekirse kontakları temizleyin. Kullanım kılavuzundaki sorun giderme tablosuna bakın.

Çim biçme makinesi nasıl temizlenir?

Asla su veya yüksek basınçlı jet kullanmayın. Havalandırma yuvalarını yumuşak bir fırçayla temizleyin. Her kullanımdan sonra koruma kapağındaki çim kalıntılarını temizleyin. Kimyasal, benzin veya solvent kullanmayın. Aküyü ve şarj cihazını kuru bir bezle temizleyin.

Cihaz sezon dışında nasıl saklanır?

Aküyü çıkarın ve tamamen şarj edin. Çim biçme makinesini, aküyü ve şarj cihazını temizleyin. Kuru, kapalı ve dondan korunan bir yerde saklayın. Çocukların erişemeyeceği yerde muhafaza edin.

Önemli güvenlik talimatları nelerdir?

Her zaman koruyucu gözlük ve onaylı kulak koruyucu kullanın. Kişileri ve hayvanları uzak tutun. Yağmurda kesim yapmayın. Herhangi bir bakım öncesinde bıçağın tamamen durmasını bekleyin ve aküyü çıkarın. Yalnızca orijinal Gardena aksesuarlarını kullanın.

Cihaz ve akü ömrü sonunda nasıl imha edilir?

Cihazı evsel atıklarla birlikte atmayın. Yerel bir toplama noktasına bırakın (2012/19/AB direktifine uygun olarak). Li-Ion akü tamamen boşaltılmalı, kontakları kısa devreye karşı korunmalı ve ardından özel bir toplama noktasına bırakılmalıdır.

KULLANIM KILAVUZU ComfortCut 2318V P4A GARDENA

TR Kullanma Kılavuzu

Akülü tırpan

BG Инструкция за експлоатация

Акку-тример

SQ Manual perdorimi

Preresimateri

ET Kasutusjuhend

Akuga trimmer

LT Eksploatavimo instrukcija

Orijinal kullanma kılavuzunun çevirisi.

8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel kabiliyetleri sınırlı olan veya yeterli deneyim ve bilgiye sahip olmayan kişiler bu ürünü, ancak gözetim altındayken veya cihazın güvenli bir şekilde kullanımı konusunda bilgilendirilmeleri ve sonuçta ortaya çıkabilecek tehlikelerin farkında olmaları durumunda kullanabilirler.

Çocukların ürün ile oynamasına izin vermeyin. Temizlik ve kullanıcı bakımı, gözetim yapılmaksızın çocuklar tarafından yürütülmemelidir. Bu ürünü 16 yaş üzeri yetişkinlerin kullanmasını öneriyoruz.

Amacına uygun kullanım:

GARDENA Tırpan, hususi ev ve hobi bahçelerindeki çimlerin ve yeşil alanların budanması ve kesilmesi için tasarlanmıştır.

Ürün uzun süreli işletim için uygun değildir.

TEHLİKE! Yaralanma!

Ürünü çitleri kesmek, materyalleri parçalamak ya da gübreleme işlemi için kullanmayın.

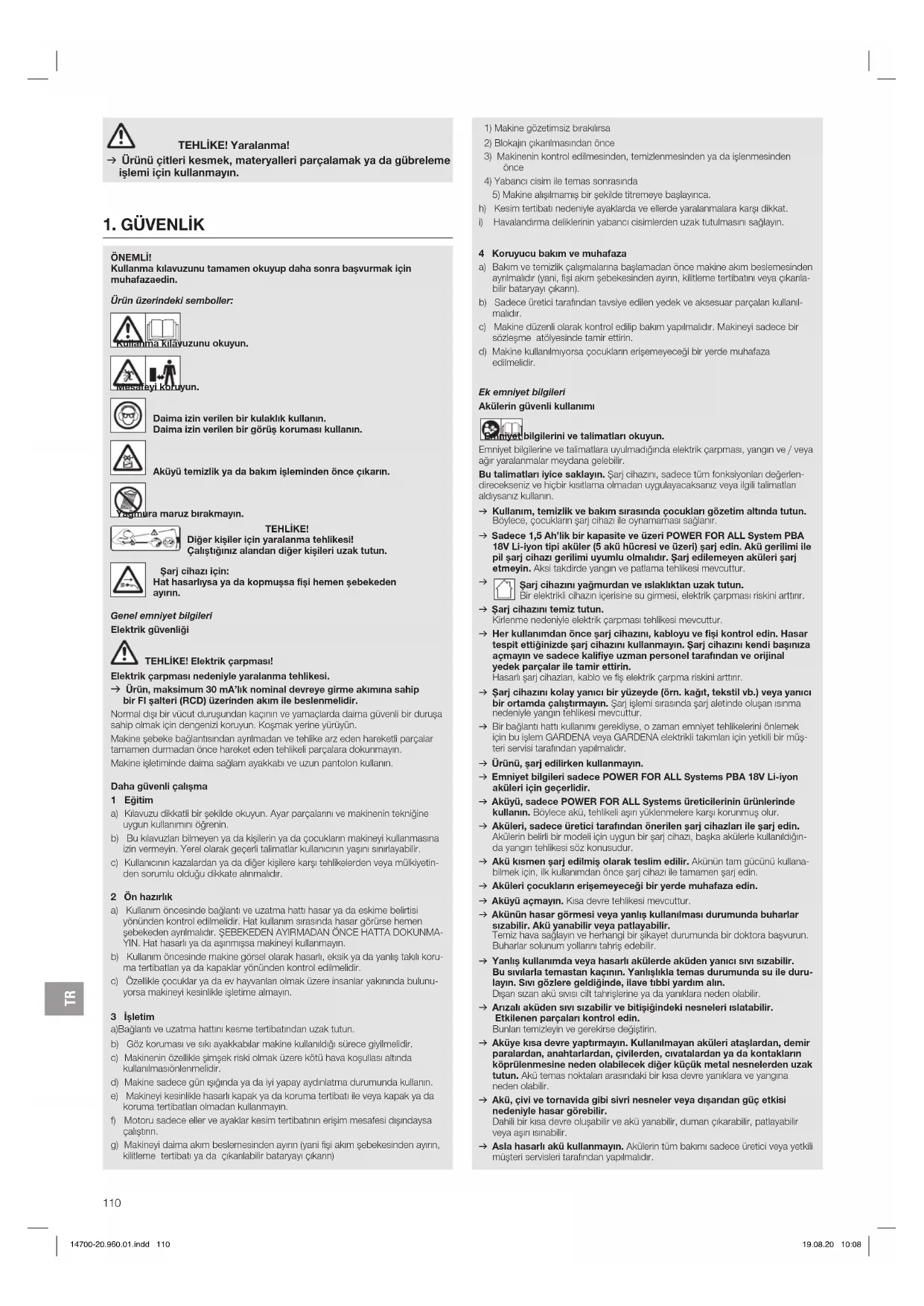

1. GÜVENLİK

ÖNEMLİ!

Kullanma kılavuzunu tamamen okuyup daha sonra başvurmak için muhafaza edin.

Ürün üzerindeki semboller:

Daima izin verilen bir kulaklık kullanın. Daima izin verilen bir görüş koruması kullanın.

Aküyü temizlik ya da bakım işleminden önce çıkarın.

TEHLİKE!

Diğer kişiler için yaralanma tehlikesi! Çalıştığınız alandan diğer kişileri uzak tutun.

Şarj cihazı için:

Hat hasarlıysa ya da kopmuşsa fişi hemen şebekeden ayırın.

Genel emniyet bilgileri

Elektrik güvenliği

TEHLİKE! Elektrik çarpması!

Elektrik çarpması nedeniyle yaralanma tehlikesi.

→ Ürün, maksimum 30 mA'lık nominal hata akımına sahip bir FI şalteri (RCD) üzerinden beslenmelidir.

Normal dışı bir vücut duruşundan kaçının ve yamaçlarda daima güvenli bir duruşa sahip olmak için dengenizi koruyun. Koşmak yerine yürüyün.

Makine şebeke bağlantısından ayrılmadan ve tehlikeli hareketli parçalar tamamen durmadan önce hareket eden tehlikeli parçalara dokunmayın.

Makine işletiminde daima sağlam ayakkabı ve uzun pantolon kullanın.

Daha güvenli çalışma

1 Eğitim

a) Kılavuzu dikkatli bir şekilde okuyun. Ayar parçalarını ve makinenin tekniğine uygun kullanımını öğrenin. b) Bu kılavuzu bilmeyen kişilerin ya da çocukların makineyi kullanmasına izin vermeyin. Yerel olarak geçerli talimatlar kullanıcının yaşını sınırlayabilir. c) Kullanıcı, kazalardan ya da diğer kişilere karşı tehlikelerden ve mülkiyetindeki sorumluluğu dikkate almalıdır.

2 Ön hazırlık

a) Kullanım öncesinde bağlantı ve uzatma hattı hasar ya da eskime belirtisi yönünden kontrol edilmelidir. Hat kullanım sırasında hasar görürse şebekeden ayrılmalıdır. ŞEBEKEDEN AYIRMADAN ÖNCE HATTA DOKUNMAYIN. Hat hasarlı ya da aşınmışsa makineyi kullanmayın. b) Kullanım öncesinde makine görsel olarak hasarlı, eksik ya da yanlış takılmış koruma tertibatları ya da kapaklar yönünden kontrol edilmelidir. c) Özellikle çocuklar ya da ev hayvanları olmak üzere insanlar yakınında bulunuyorsa makineyi kesinlikle işletime almayın.

3 İşletim

a) Bağlantı ve uzatma hattını kesme tertibatından uzak tutun. b) Göz koruması ve sağlam ayakkabılar makine kullanıldığı sürece giyilmelidir. c) Makinenin özellikle simgesel risk olmak üzere kötü hava koşulları altında kullanılması önerilmemelidir. d) Makineyi sadece gün ışığında ya da iyi yapay aydınlatma durumunda kullanın. e) Makineyi kesinlikle hasarlı kapak ya da koruma tertibatı ile veya kapak ya da koruma tertibatları olmadan kullanmayın. f) Motoru sadece el ve ayaklar kesim tertibatının erişim mesafesi dışındaysa çalıştırın. g) Makineyi daima akım beslemesinden ayırın (yani fişi akım şebekesinden ayırın, kilitleme tertibatı ya da çıkarılabilir bataryayı çıkarın).

1) Makine gözetimsiz bırakılırsa 2) Blokajın çıkarılmasından önce 3) Makinenin kontrol edilmesinden, temizlenmesinden ya da işlenmesinden önce 4) Yabancı cisim ile temas sonrasında

5) Makine alışılmamış bir şekilde titremeye başlayınca.

h) Kesim tertibatı nedeniyle ayaklarda ve ellerde yaralanmalara karşı dikkat. Havalandırma deliklerinin yabancı cisimlerden uzak tutulmasını sağlayın.

4 Koruyucu bakım ve muhafaza

a) Bakım ve temizlik çalışmalarına başlamadan önce makine akım bağlantısını ayırın (yani, fişi akım kaynağından çekin, kilitleme tertibatını veya çıkarılabilir bataryayı çıkarın). b) Sadece üretici tarafından tavsiye edilen yedek ve aksesuar parçaları kullanılmalıdır; c) Makine düzenli olarak kontrol edilip bakım yapılmalıdır. Makineyi sadece bir sözleşmeli atölyede tamir ettirin. d) Makine kullanılmıyorsa çocukların erişemeyeceği bir yerde muhafaza edilmelidir.

Ek emniyet bilgileri

Akülerin güvenli kullanımı

bilgilerini ve talimatları okuyun.

Emniyet bilgilerine ve talimatlara uyulmadığında elektrik çarpması, yangın ve / veya ağır yaralanmalar meydana gelebilir.

Bu talimatları iyice saklayın. Şarj cihazını, sadece tüm fonksiyonları değerlendirecekseniz ve hiçbir kısıtlama olmadan uygulayacaksanız veya ilgili talimatları aldıysanız kullanın.

→ Kullanım, temizlik ve bakım sırasında çocukları gözetim altında tutun. Böylece, çocukların cihazla oynaması önlenir. → Sadece 1,5 Ah kapasite ve üzeri POWER FOR ALL System PBA 18V Li-Iyon tipi aküleri (5 akü hücresi ve üzeri) şarj edin. Akü gerilimi ile şarj cihazı gerilimi uyumlu olmalıdır. Şarj edilemeyen aküleri şarj etmeyin. Aksi takdirde yangın ve patlama tehlikesi mevcuttur. → Şarj cihazını yağmurdan ve ıslaklıktan uzak tutun. Bir elektrikli cihazın içine su girmesi, elektrik çarpması riskini artırır. → Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpması tehlikesi mevcuttur. → Her kullanımdan önce şarj cihazını, kabloyu ve fişi kontrol edin. Hasar tespit ettiğinizde şarj cihazını kullanmayın. Şarj cihazını kendi başınıza açmayın ve sadece kalifiye uzman personel tarafından ve orijinal yedek parçalar ile tamir ettirin. Hasarlı şarj cihazları, kablo ve fiş elektrik çarpma riskini artırır. → Şarj cihazını kolay yanıcı bir yüzeyde (örn. kağıt, tekstil vb.) veya yanıcı bir ortamda çalıştırmayın. Şarj işlemi sırasında şarj cihazında oluşan ısınma nedeniyle yangın tehlikesi mevcuttur. → Bir bağlantı hattı kullanılması gerekirse, o zaman emniyet tehlikelerini önlemek için bu işin GARDENA veya GARDENA elektrikli takımları için yetkili müşteri servisi tarafından yapılmalıdır. → Ürünü, şarj edilirken kullanmayın. → Emniyet bilgileri sadece POWER FOR ALL System PBA 18V Li-Iyon aküleri için geçerlidir. → Aküyü, sadece POWER FOR ALL Systems üreticisinin ürünlerinde kullanın. Böylece akü, tehlikeli aşırı yüklenmelere karşı korunmuş olur. → Aküleri, sadece üretici tarafından önerilen şarj cihazları ile şarj edin. Akülerin belirli bir modeline uygun bir şarj cihazı, başka akülerde kullanıldığında yangın tehlikesi söz konusudur. → Akü kısmen şarj edilmiş olarak teslim edilir. Akünün tam gücünü kullanabilmek için, ilk kullanımdan önce şarj cihazı ile tamamen şarj edin. → Aküleri; çocukların erişemeyeceği bir yerde muhafaza edin. → Aküyü açmayın. Kısa devre tehlikesi mevcuttur. → Akünün hasar görmesi veya yanlış kullanılması durumunda buharlar sızabilir. Akü yanabilir veya patlayabilir. Temiz hava sağlayın ve herhangi bir şikayet durumunda bir doktora başvurun. Buharlar solunum yollarını tahriş edebilir. → Yanlış kullanımda veya hasarlı akülerde aküden yanıcı sıvı sızabilir. Bu sıvılarla temastan kaçının. Yanlışlıkla temas durumunda su ile durulayın. Sıvı gözlere geldiğinde, ilave tıbbi yardım alın. Dışarı sızan akü sıvısı cilt tahrişlerine ya da yanıklara neden olabilir. → Arızalı aküden sıvı sızabilir ve bitişiğindeki nesneleri ıslatabilir. Etkilenen parçaları kontrol edin. Bunları temizleyin ve gerekirse değiştirin. → Aküye kısa devre yaptırmayın. Kullanılmayan aküleri ataçlardan, demir paralardan, anahtarlardan, çivilerden, vidalardan ya da kontakların köprülenmesine neden olabilecek diğer küçük metal nesnelerden uzak tutun. Akü uçları arasındaki bir kısa devre yanıklara ve yangına neden olabilir. → Akü, çivi ve tornavida gibi sivri nesneler veya dışarıdan güç etkisi nedeniyle hasar görebilir. Dahili bir kısa devre oluşabilir ve akü yanabilir, duman çıkarabilir, patlayabilir veya aşırı ısınabilir. → Asla hasarlı akü kullanmayın. Akülerin tüm bakımı sadece üretici veya yetkili müşteri servisleri tarafından yapılmalıdır.

Aküyü ısıya, örn. sürekli güneş ısınlarına, ateşe, kire, suya ve neme karşı koruyun.

Patlama ve kısa devre tehlikesi mevcuttur.

→ Aküyü sadece -20°C ve +50°C arasındaki ortam sıcaklıklarında çalıştırın ve muhafaza edin. Aküyü, örn. yazın arabada bırakmayın. <0°C sıcaklıklarda cihaza özgü olarak performans kısıtlamaları ortaya çıkabilir. → Aküyü sadece 0°C ve +45°C arasındaki ortam sıcaklıklarında şarj edin. Sıcaklık aralığı dışında şarj etmek aküye zarar verebilir ve yangın tehlikesini artırır.

Elektrik güvenliği

TEHLİKE! Kalp durması tehlikesi!

Bu ürün işletim sırasında elektromanyetik bir alan oluşturur. Bu alan bazı koşullar altında aktif ya da pasif tıbbi implantların işlev şekli üzerinde etki GÖSTEREBİLİR. Ağır ya da ölümcül yaralanmalara neden olabilecek durum tehlikelerini önlemek için tıbbi implant kullanan biri ürünü kullanmadan önce doktoruna ya da implant üreticisine başvurmalıdır.

Akü ürününü sadece 0°C ile 40°C arasında kullanın.

Acı durumda aküyü çıkarın.

Ürünü su yakınında ya da havuz temizliği için kullanmayın.

Akü temas noktalarını neme karşı koruyun.

Kişisel güvenlik

TEHLİKE! Boğulma tehlikesi!

Küçük parçalar kolayca yutulabilir. Polietilen torba nedeniyle küçük çocuklar için boğulma tehlikesi söz konusudur. Küçük çocukları montaj sırasında uzak tutun.

Tırpan güçlü bir şekilde titrediğinde bıçağı değiştirin ve bıçak tutucusunu hasar açısından kontrol edin.

Kullanmadan önce aşınma ve düzgün olup olmadığını kontrol edin.

Tırpanı ön tutamaktan tutarak taşıyın.

Kişisel koruyucu donanım kullanın.

Kesim tertibatını temizlemek için eldiven kullanın.

Daima göz koruyucu kullanın.

İlgili koşullar için kullanılan eldiven, kaymaz emniyetli ayakkabı ya da kulaklık gibi koruyucu donanımlar yaralanma riskini azaltır.

Ürünü alırken veya koruyucu çapak tıkarken ellerinizin makinenin hareketli ve sabit parçaları arasına sıkışmasını önlemek için dikkatli olun.

Koruyucuyu ya da tırpanın diğer parçalarını temizlemek için su ya da kimyasal madde kullanmayın.

Ürünün güvenli çalışma durumunda kalmasını sağlamak için tüm somunların ve cıvataların sıkı olduğundan emin olun.

Ürünü teslim durumundakinden daha fazla parçalara ayırmayın.

Uyarı! Kullanıcı, kulaklık kullanırken ve ürünün çıkardığı gürültü nedeniyle yaklaşan insanları duyamayabilir.

İşletim ve taşıma sırasında diğer insanlar için oluşabilecek tehlikelere dikkat edin.

Dikkatli olun, ne yaptığınızı gözlemleyin ve bir elektrikli alet çalıştırırken sağduyulu olun.

Yorgunsanız veya uyku getirici, alkol ya da ilaç etkisi altındaysanız hiçbir elektrikli alet kullanmayın.

Elektrikli aletler kullanırken ani dalgınlık durumu ağır yaralanmalara neden olabilir.

2. MONTAJ

DİKKAT! Yaralanma!

İstenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Ürünü takmadan önce plastik bıçağın durmasını bekleyin ve aküyü çıkarın.

Koruyucu kapağın ve bitki koruyucunun montajı [ Şek. A1/A2]:

DİKKAT!

→ Ürün sadece koruyucu kapak takılıysa kullanılabilir.

1. Koruyucu kapağın ön kısmını ③, yerine oturana kadar tırpan başlığına ① itin.
2. Koruyucu kapağın arka kısmını ② yerine oturana kadar tırpan başlığına ① itin.
3. İki civatayı (4) da dikkatli bir şekilde sıkın.
4. Bitki koruyucuyu ⑥ yerine oturana kadar tırpan başlığına ① itin.

Plastik bıçağın kulpa sabitlenmesi [ Şek. A3]:

Teslimat kapsamına 5 plastik bıçak ⑧ dahildir. Bunların 4 yedek plastik bıçağı kulplardaki boşluklarda ⑨ bulunur.

Plastik bıçağın, bıçak taşıyıcının içine montajı için bkz. 6. HATA GİDERME Plastik bıçağın değiştirilmesi.

3. KULLANIM

DİKKAT! Yaralanma!

İstenmeden çalışırsa kesik yaralanma tehlikeleri söz konusu olabilir.

→ Plastik bıçak durana kadar bekleyin ve ürünü ayarlamadan ya da taşımadan önce aküyü çıkarın.

Akünün şarj edilmesi [Şek. 01/02/03]:

→ Şebeke gerilimine dikkat edin! Güç kaynağının gerilimi, şarj cihazının tip levhasındaki bilgiler ile aynı olmalıdır.

14700-55 / 14701-55 ürün numaralı GARDENA akülü tırpanlarda teslimat kapsamına akü ve şarj cihazı dahil değildir.

Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığına ve gerilime bağlı olarak ideal şarj akımı ile şarj edilir. Bu sayede akü korunur ve şarj cihazında muhafaza edilirken her zaman tamamen şarj edilmiş olarak kalır.

1. Kilit açma tuşuna (a) basın ve aküyü (b) akü bölmesinden (c) çıkarın.
2. Akü şarj cihazını şebeke prizine takın.
3. Akü şarj cihazını akünün üzerine itin.

Şarj cihazındaki akü şarj göstergesi yeşil renkte yanıp söndüğünde akü şarj edilir.

Şarj cihazındaki akü şarj göstergesi sürekli olarak yeşil yandığında, akü tamamen şarj olmuştur (Şarj süresi için bkz. 7. TEKNİK ÖZELLİKLER).

1. Şarj ederken şarj durumunu düzenli olarak kontrol edin.
2. Akü (B) tamamen şarj edildiğinde, aküyü (B) şarj cihazından (C) ayırabilirsiniz.

Gösterge elemanlarının anlamı:

Şarj cihazındaki gösterge [Şek. O3]:

Akü şarj göstergesi yanıp sönüyor

Şarj işlemi, akü şarj göstergesinin yanıp sönmesiyle belirtilir. Bilgi: Şarj işlemi, sadece akünün sıcaklığı izin verilen şarj sıcaklığı aralığında olduğunda gerçekleştirilir.

Akü şarj göstergesi sabit ışık

Akü göstergesinin sabit ışık vermesi, akünün tamamen şarj edildiğini veya akünün sıcaklığının izin verilen şarj sıcaklığı aralığının dışında olduğunu ve bundan dolayı şarj edilemediğini belirtir. İzin verilen sıcaklık aralığına ulaşıldığında akü şarj edilir.

Şarj göstergesi sürekli ışık veriyorsa, elektrik fişinin prize takılı olduğunu ve şarj cihazının işletime hazır olduğunu belirtir.

Üründe akü şarj durumu göstergesi [Şek. 04/O14]: Ürün başlatıldıktan sonra akü şarj durumu göstergesi 5 saniye boyunca gösterilir.

Akü şarj durumu Akü şarj durumu göstergesi

67 - 100 % sarj oldu	①, ② ve ③ yesil yanıyor
34 - 66 % sarj oldu	① ve ② yesil yanıyor
11 - 33 % sarj oldu	① yesil yanıyor
0 - 10 % sarj oldu	① yesil yanıpSONUyor

LED ⑥ yeşil renkte yanıp sönüyorsa, akü şarj edilmelidir.

Hata LED'i yandığında veya yanıp söndüğünde, bkz. 6. HATA GİDERME.

Çalışma pozisyonunun ayarlanması:

Çalışma pozisyonu 1 [Şek. O5]:

Standart kırpma ile ilgili.

Çalışma pozisyonu 2 [Şek. O6/O7]:

Engeller altında kırpma.

Travers, engellerin altında kesmek için standart konumdan 1 iki düşük konuma 2 veya 3 indirilebilir.

1. Tırpanı yere koyun.
2. Tırpanı, tek parmakla kilit açma tuşuna basabileceğiniz şekilde iki elle traversten ⑦ tutun.

1. Kilit açma tuşuna basın ve traversi ⑦ istenilen konuma indirin.
2. Kilit açma tuşunu ⑩ bırakın ve traversi ⑦ tekrar yerine oturtun.

Çalışma pozisyonu 3 (sadece Ürün 14701 için) [Şek. O8/O9]:

Çim kenarlarında kesin.

DİKKAT! Tırpan sadece tırpan başlığı 0° ye veya 90° ye oturmuşsa kullanılabilir.

Tırpan başlığının ① 90° döndürülebilmesi için travers standart konumda 1 bulunmalıdır.

1. Tırpanı, tek parmakla kilit açma tuşuna (1) basabileceğiniz şekilde iki elle traversten (7) tutun.
2. Kilit açma tuşuna (1) basın ve tırpan başlığını (1) yerine oturana kadar 0° den 90° ye döndürün.
3. Kilit açma tuşunu ① bırakın ve traversi ⑦ tekrar yerine oturtun.

Travers uzunluğunun ayarlanması [Şek. O10]:

TEHLİKE!

Travers tamamen içeri sürüldüğünde ürün kullanılmamalıdır (taşıma konumu).

1. Sıkıştırma kovanını ⑥ sökün.
2. Traversi ⑦ istenilen uzunluğa çekin.
3. Sıkıştırma kovanını ⑥ tekrar sıkın.

İlave kol pozisyonunun ayarlanması [Şek. 011]:

İlave kolun pozisyonu boyunuza göre ayarlanabilir.

1. Kulpu ② sıkın.
2. İlave kulpu ⑱ istenilen konuma çekin.
3. Kulpu ② tekrar bırakın.

Tırpan doğru beden boyuna göre ayarlanmıştır; beden duruşu dik ve tırpan kafası çalışma pozisyonuna hafifçe öne doğru eğimlidir. → Tırpanı, tırpan başlığı hafifçe öne doğru eğimli olacak şekilde ana kulpun ⑯ ve ilave kulpun ⑯ tutun.

Bitki koruyucunun ayarlanması:

- Çalışma pozisyonu [Şek. 012]

- Park pozisyonu [Şek. 013]

→ Bitki koruyucuyu ⑤ çıkarın ve yerine oturana kadar istenilen konuma itin.

Tırpanın çalıştırılması [Şek. 01/014]:

İKAZ! Yaralanma!

Çalıştırma kolu bırakıldığında ürün durmazsa yaralanma tehlikesi söz konusudur.

→ Güvenlik tertibatlarının ya da şalterlerin etrafında dolaşmayın. Örneğin çalıştırma kolunu tutamağa sabitlemeyin.

Ürün, ürünün istenmeden çalıştırılmasını önleyen iki şalterli güvenlik tertibatı (çalıştırma kilidi başlatma kolu) ile donatılmıştır.

Çalıştırma:

1. Aküyü (B) duyulur bir şekilde oturana kadar akü bölmesine yerleştirin.
2. İlave kulpu ⑧ bir elinizle tutun.
3. Ana sapı 14 diğer elle tutun, çalıştırma kilidini 6 öne doğru itin ve çalıştırma kolunu 8 çekin. Tırpan çalışır ve akü durumu göstergesi P 5 saniye boyunca gösterilir. 4. Çalıştırma kilidini 16 tekrar bırakın.

DİKKAT! Plastik bıçağın veya bıçak taşıyıcının aşınması veya kırılmasını önlemek için plastik bıçağın ve bıçak taşıyıcının sert nesnelere (örn. duvar, taşlar, çitler vs.) temas etmesini önleyin.

Durdurma:

1. Çalıştırma kolunu serbest bırakın. Tırpan durur.
2. Kilit açma tuşuna A basın ve aküyü akü bölmesinden çıkarın.

4. BAKIM

İKAZ! Yaralanma!

İstenmeden çalışırsa ciddi yaralanma tehlikeleri söz konusu olabilir.

Ürünü bakıma tabi tutmadan önce plastik bıçağın durmasını bekleyin ve aküyü çıkarın.

Tırpanın temizlenmesi [Şek.M1]:

TEHLİKE! Yaralanma! Yaralanma tehlikesi

Ürünü su ya da su fıskiyesi ile temizlemeyin (özellikle yüksek basınçlı su fıskiyesi). Benzin ve çözelti maddeleri de dahil olmak üzere kimyasallarla temizlik yapmayın. Bazıları önemli plastik parçaları tahrip edebilir.

Havalandırma kanalları daima temiz olmalıdır.

1. Hava kanalını ⑦ yumuşak bir fırça ile temizleyin (tornavida kullanmayın).
2. Her kullanımdan ardından tüm hareketli parçaları temizleyin. Koruyucu kapaktan ② çim ve ker kalıntılarını giderin.

Akü ve akü şarj cihazının temizliği:

Akü şarj cihazını bağlamadan önce akülerin ve akü şarj cihazlarının yüzeyinin ve kontaklarının daima temiz ve kuru olmasını sağlayın.

Akan su kullanmayın.

Akü şarj cihazı: Kontakları ve plastik parçaları yumuşak ve kuru bir bezle temizleyin. Akü: Havalandırma deliklerini ve akü bağlantılarını ara sıra yumuşak, temiz ve kuru bir fırçayla temizleyin.

5. DEPOLAMA

Ürün çocukların erişemeyeceği yerlerde muhafaza edilmelidir.

1. Aküyü çıkarın.
2. Aküyü şarj edin.
3. Tırpanı, aküyü ve akü şarj cihazını temizleyin (bkz. 4. BAKIM).
4. Tırpanı, aküyü ve akü şarj cihazını kuru, kapalı ve donmaya karşı emniyetli bir yerde muhafaza edin.

Tasfiye:

(2012/19/AB sayılı yönetmelik uyarınca)

Ürün normal ev çöpüyle birlikte tasfiye edilmemelidir. Geçerli yerel çevre koruma talimatları uyarınca tasfiye edilmelidir.

ÖNEMLİ!

→ Ürünü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

Akünün tasfiye edilmesi:

GARDENA aküsü kullanım ömrü dolduğunda normal ev çöpünden ayrı bir şekilde tasfiye edilen lityum iyon hücrelere sahiptir.

Li-ion

ÖNEMLİ!

→ Aküyü geri dönüşüm toplama noktaları üzerinden atığa ayırın.

1. Lityum iyon hücrelerini tamamen deşarj edin (GARDENA servisine başvurun).
2. Lityum iyon hücre kontaklarını kısa devreye karşı emniyete alın.
3. Lityum iyon hücrelerini tekniğine uygun bir şekilde tasfiye edin.

6. HATA GİDERME

DİKKAT! Yaralanma! Bıçak istenmeden çalışabilir.

Ürünün hatalarını gidermeden önce plastik bıçağın durmasını bekleyin ve aküyü çıkarın.

Plastik bıçağın değiştirilmesi [Şek. T1/T2]:

TEHLİKE! Kesik yarası!

GARDENA tarafından öngörülmeyen metal kesim elemanları veya yedek parçalar ve aksesuar parçaları kullanmayın.

Aşınma disi (1) artık görünmediğinde, bıçak taşıyıcı (1) değiştirilmelidir. GARDENA servisine başvurun.

Plastik bıçaklar maksimum yan uzunluğa kadar aşınmış olabilir. Sadece orijinal GARDENA RotorCut yedek bıçakları kullanılabilir. Yedek plastik bıçakları GARDENA satıcınızdan ya da doğrudan GARDENA servisinden temin edebilirsiniz.

Turbo tırpan için GARDENA RotorCut yedek bıçağı Ürün 5368

Plastik bıçağın çıkarılması:

1. Tırpanı çevirin.
2. Plastik bıçağın ucunu hafifçe aşağıya (A) doğru bastırın, plastik bıçağı ⑧ bıçak taşıyıcının ⑧ içinden içe doğru itip (B) dışarı çekin.

Plastik bıçağın yerleştirilmesi:

Bağlantı duyulur bir şekilde oturana (klik) kadar yeni plastik bıçağı ⑧ bıçak taşıyıcının® metal deliğine itin.

Yeni plastik bıçak. Doğru yerleştirildiğinde, halife sallanabilir.

Sorun Muhtemel neden Çözüm

Tirpan kesmlyor veya yli kesmlyor	Plastik bisher aşınmigi veya çok kisa.	→ Platlik bisherdegıntirin.
	Plastik bisherkopmug. → Platlik bisherdegıntirin.
Tirpan yüzün bir seksilde titiyor	Plastik bisher aşın aşınmigi ve bir dengesizlik oluzturuyor.	→ Platlik bisherdegıntirin.
	B污染防治aşınmigi. → Bilgkitasıntıyci dentilirn.
Tirpan durdurulamyar对不起 melemele bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanie bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanig
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanies	Akü boş. → Aküyü Şarj edin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanie bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanies	Akü sicialigi lizin verilen aralgin disindadir. → Akü sicialigi lizin verilen aralgin disindadir. → Su damlari neni kuru bize bezile temizleyin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanie bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitanie bilgkitanies	Motor bloke oldu. → Engeli giderin.Tekrar bilgkitin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Urün anzali. → GARDENA servisine basvurun.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniec	Akü, tamamen pil bölnesine yerleştilirdiml. → Aküyü, duylulur bir sekilde yerline oturana kadar pfl bilmesineyerleştin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitataniec	Akr, tamamen pil bölnesine yerleştilirdiml. → Aküyü, duylulur bir sekilde yerline oturana kadar pfl bilmesineyerleştin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilga	Akr anzali. → Aküyü değistirin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitapan.	Urün anzali. → GARDENA servisine basvurun.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanies	Akr doğru yerleştilirdiml. → Aküyü doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniec	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniec
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitanies	Akr, tamamen pil bölnesine yerleştilirdiml. → Aküyü, duylulur bir sekilde yerline oturana kadar pfl bilmesineyerleştin.
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitataniec	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniec	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniesbilgkitaniec
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanies
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgkitanie bilgkitanie bilgkitanies
Tirpan calismaya对不起 melemele bilgkitanı bilgkitanie bilgkitanie bilgkitanie bilgkitanie bilgkitanies	Akr doğülu bilgelülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülung	Akr doğülu bilgülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngül. Akr doğülu bilgülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngül. Akr doğülu bilgilulngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngülngül. Akr doğülu bilgilulngülngülngülngülngülngülngülngolatile	Akr doğülu bilgilulngülngülngülngülngülngülngülngülngülngülngülngül. Akr doğülu bilgilulngülngülngülngülngülngülngülngül. Akr doğülu bilgilulngülngülngülngül. Akr doğülu bilgilulngülngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Akr doğülu bilgilulngül. Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN Bilgkitanı bilgkitanı bilgkitanı bilgkitanı bilgkitANIE BILGKUTULIN

BİLGİ: Farklı arıza durumlarında lütfen GARDENA servis merkezine başvurun. Onarım çalışmaları sadece GARDENA servis merkezleri veya GARDENA tarafından yetkilendirilmiş uzman bayiler tarafından gerçekleştirilebilir.

1. TEKNİK ÖZELLİKLER

Aktiül turpan	Birim	Değer (Ürün 14700)	Değer (Ürün 14701)
Nominal akum	A	2,3	2,3

Akülti turpan	Birim	Değer (Ürün 14700)	Değer (Ürün 14701)
Nominal gerllim	V (DC)	18	18
Kesme genlştlj	cm 23		23
Bicak taşycıci devri	dev/dak	9500	9500
Ağırlik (aküsisüz)	kg	2,0	2,1
Ses basınç sevlyesi \( L_{pA}^{11} \)Güvensizlik\( k_{pA} \)	dB (A)	742,5	742,5
Ses Güncü sevlyesi \( L_{WA}^{23}: \)öçülen/garantii	dB (A)	83/851,6	86/881,8
Güvensizlik \( k_{WA} \)
El kol titreslmi \( a_{vth}^{11} \)Güvensizlik \( k_{vth} \)	\( m/s^2 \)	< 2,51,5	< 2,51,5

Uygulanan ölçüm yöntemi: EN 50636-2-91 RL 2000/14/EC

BİLGİ: Belirtilen titreşim emisyon değeri standartlaştırılmış bir kontrol yöntemi ile ölçülmüştür ve elektrikli takımlarla karşılaştırıldığında birlikte kullanılabilir. Bu değer teçhizatın geçici olarak değerlendirilmesi için de kullanılabilir. Emisyon değeri, elektrikli takım gereci kullanımı sırasında değişebilir.

Sistemli akü	Birim	Değer (Ürün 14902)PBA 18V 2,0Ah W-B	Değer (Ürün 14903)PBA 18V 2,5Ah W-B
Akü gerilimi	V (DC)	18	18
Akü kapasitesi	Ah	2,0	2,5
Hücre sayisi (Illyum lyon)		5	5

Uygun POWER FOR ALL System akü şarj cihazları: AL 18..CV.

Akū Şarj cihazi AL 1810 CV P4A	Birim	Değer (Ürün 14900)
Şebeke gerllml	V (AC)	220 - 240
Şebeke frekansi	Hz	50 - 60
Nominal güç	W	26
Akū Şarj gerilimi	V (DC)	18
Maks. Aakū -şarj akimi	mA	1000
Akū Şarj süresi %80 / %97 - 100 (yaki.)
PBA 18V 2,0Ah W-B	dk.	96 / 124
PBA 18V 2,5Ah W-B	dk.	120 / 154
PBA 18V 4,0Ah W-C	dk.	192 / 244
üzin verlen sinaklik aralıgi	°C	0 - 45
EPTA prosedürü 01:2014 uyarıncağınlik	kg	0,17
Koruma simfi		☐/ ☐

Uygun POWER FOR ALL System aküleri: PBA 18V.

1. AKSESUAR

Turbo trpanlar icinGARDENA RotorCut yedek bicaklar	Eskimiş plastik bicaklanndehyegristirilmesi icin.	Ürün 5368
GARDENA Yedek Biçak Taşkıci	GARDENA servisinden temin edilebilir.
Tirpanlar icin GARDENA teker seti(sadece ürin 14701 icln)	Çın kenanlınniŋ kolay kasimi icin.	Ürün 9880
GARDENA System aküPBA 18V/45 P4A PBA 18V/72 P4A	Ilave calisma süresi ya dadehyşim icin akü.	Ürün 14903 Ürün 14905
GARDENA Hztrl akü sarj cihazi AL 1830 CV P4A	POWER FOR ALL System akülerinin Hztrl sarj edilmesi icin PBA 18V..W...	Ürün 14901

9. SERVİS/GARANTİ

Servis:

Lütfen arka sayfadaki adres ile iletişime geçin.

Garanti beyanı:

Garanti talebi durumunda, sunulan servisler karşılığında sizden ücret alınmaz.

GARDENA Manufacturing GmbH, tüm yeni orijinal GARDENA ürünleri için, özel kullanım koşulu ile bayiden yapılan ilk satın almadan itibaren 2 yıllık bir

garanti sunuyor. İkincil piyasadan satın alınan ürünler için bu üretici garantisi geçerli değildir. Bu garanti, materyal ya da fabrikasyon hataları nedeniyle meydana geldiği kanıtlanan tüm ürün kusurlarına yöneliktir. Bu garanti, tamamen işlevsel bir ürün değişimi sağlayarak veya bize gönderilen hatalı ürünü ücretsiz olarak onararak yerine getirilir. Bu iki seçenek arasında seçim yapma hakkına sahibiz. Servis, aşağıdaki hükümlere tabidir:

• Ürün, çalıştırma talimatlarındaki önerilere uygun olarak, hedeflenen amaç için kullanılmış olmalıdır.
• Ne alıcı ne de başka üçüncü bir şahıs, ürünü açmayı veya onarmayı denedi.
• İşletim için sadece orijinal GARDENA yedek ve aşınma parçaları kullanılır.
• Satın alma makbuzunun ibrazı.

Parça ve bileşenlerin (örneğin, bıçakların, bıçak sabitleme parçalarının, türbinlerin, aydınlatma maddelerinin, V kayışların ve dişli kayışların, hareket çarklarının, hava filtrelerinin, bujilerin) normal aşınması, gösterge değişiktir; aşınma ve kullanılmış parçaları, garanti kapsamı dahil değildir.

Bu üretici garantisi, yedek parça teslimatı ve belirtilen koşullar altında yapılan onarım ile sınırlıdır. Üretici olarak bize karşı sunulan, maddi tazminat gibi diğer talepler, üretici garantisine göre asılsızdır. Bu üretici garantisi, elbette bayiiye/satıcıya karşı yasal ve sözleşmede belirlenen garanti taleplerini etkilememektedir.

Üretici garantisi, Federal Almanya Cumhuriyeti yasalarına tabidir. Garanti durumunda lütfen bize arızalı ürünü, satın alma makbuzunun bir nüshası ve bir hata açıklaması ile birlikte gönderi ücreti ödenmiş bir şekilde GARDENA servis adresine gönderin.

Aşınma parçaları:

Plastik bıçak ve bıçak taşıyıcı, aşınma parçalarıdır ve böylece garanti kapsamında değildir.

BG Akku-Taşpump

1. TEXHИКА ЗА БЕЗОПАСНОСТ 114 2.МОНТАЖ 116 3.ОБСЛУЖВАНЕ 116 4.ТЕХНИЧЕСКО ОБСЛУЖВАНЕ 117 5.СЪХРАНЕНИЕ 117 6.ОТСТРАНЯВАНЕ НА ПОВРЕДИ 117 7.ТЕХНИЧЕСКИ ДАННИ 118 8.АКСЕСОАРИ 119 9.СЕРВИЗ/ГАРАНЦИЯ 119

Предговор и инструкции.

Този продукт може да се използва от деца на възраст 8 години и по-

големи и лица с намалени физически, сетивни или умствени способности или липса на опит и познания, когато те са под надзор или са били инструктирани относно безопасната употреба на продукта и разбират произтичащите от това рискове. Деца не трябва да играят с продукта. Почистване и потребителска техническа поддръжка не трябва да се извършват от деца без надзор. Препоръчваме използването на продукта да се извършва от лица над 16 години.

Yntemeba no npedna3haeHne:

TpmebHaGARDENA e npedna3haeH 3a KocHe Ha Mopabn I TpeBHN PLOUIN B JUNHH N Xo6n rpaHNI.

PpOyKtBt He e npOxOua 3a npOdbJnKeIHa ekCnnoataa.

ONACHOCT!KoHTy3nn

→ He n3non3aBaiTe npOdykTa 3a noDpy3BaHe Na JxHbN PnTe0Be, 3a pa3npo6BaHe Ha OKoCeHH MaTePnI NII 3A KOMnOCTnPahe.

67 - 100 % zarpeğena	①, ② i n ③ CBETT 3elenho
34 - 66 % zarpeğena	④ i n ⑤ CBETT 3elenho
11 - 33 % zarpeğena	⑥ CBETN 3elenho
0 - 10 % zarpeğena	⑦ MIRI 3elenho

Korato cBeToDnObT Mura 3eneHo, akymyNatOpHata 6atepn Tp6Ba da 6bDe 3apepeHa.

Korato CBETOIOIOBt 3a NOBpeDa CBETN MIMRA, BIK6.OTCTPAHRABE HA NOBPEIN.

HacpoKaHa pa60Ha no3n4n8:

Pa6oTHa no3nur 1 [fHr.05]:

3a cTaNapTHO KOceHe.

Pa6oTHa no3nua 2 [Φm. O6/O7]:

KocHe noI npenTCTBne.

HaIbHKHATA DpbKKA MOKe Da 6bDe CnYChATA O T cTAnapTaNo3N U1B DBe CnYCHATN No3N2 Nm 3a KocHe NOJ PpenTCTBnA.

1. NocTaBete TpImepa Bbpyx ZemnTa 2.ДрькTe Cдe рьсe TrpIMepa 3a HdNbKHaTa DpBKKA⑦ Taka, Yc c E dHnHT pTbCT Da MOKeTe DA HATNCHETe BCBO6OxDabuHAR 6yTOH@
2. HatncheTcocbo6xdaabaunb6ytoH 1n cbanTe HaIbXhata npkka 7B xenahata no3uur.

Pozisyon 3 çalışması (yalnızca Art.14701 için) [Şek. O8/O9]:

Motorun kapağındaki vidaları sökün.
