NÁVOD K OBSLUZE ComfortCut 2318V P4A GARDENA

Akumulátorový trimmer

Návod na obsluhu

Akumulátorový vyžínač

EL Odyiec Xpnonc

Akumulátorový trimmer

1. BEZPEČNOST 66 2. MONTÁŽ 67 3. OBSLUHA 67 4. ÚDRŽBA 68 5. SKLADOVÁNÍ 68 6. ODSTRANĚNÍ CHYB 69 7. TECHNICKÁ DATA 69 8. PŘÍSLUŠENSTVÍ 70 9. SERVIS/ZÁRUKA 70

Překlad originálních pokynů.

Tento produkt mohou používat děti od věku 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly ohledně bezpečného používání přístroje zaškoleny a rozumí tomu, jaké nebezpečí z toho vyplývá. Děti si s produktem nesmějí hrát. Čištění a uživatelskou údržbu nesmí provádět děti bez dohledu. Doporučujeme, aby produkt používali mladiství až od 16 let.

Využití odpovídající určenému účelu:

Trimmer GARDENA je určen na stříhání a sekání trávníků a travnatých ploch na soukromých domácích a hobby zahradách.

Produkt není vhodný pro dlouhodobý provoz.

NEBEZPEČÍ! Poranění!

Produkt nepoužívejte na stříhání živých plotů, na drcení materiálu nebo na kompostování.

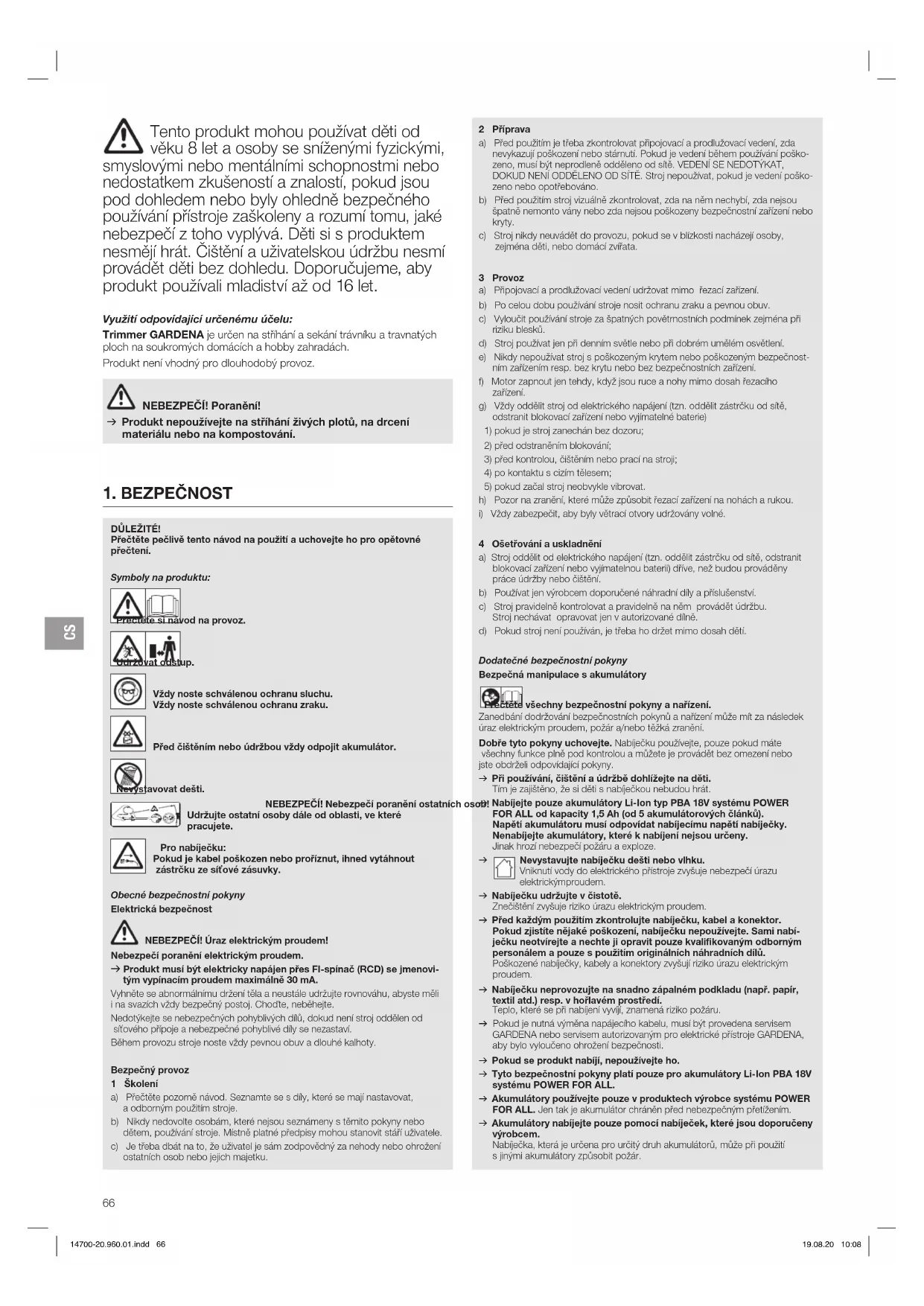

1. BEZPEČNOST

DŮLEŽITÉ!

Přečtěte si tento návod k použití a uchovejte ho pro opětovné přečtení.

Symbol na produktu:

od na provoz.

Používejte schválenou ochranu sluchu, používejte schválenou ochranu zraku.

Před čištěním nebo údržbou vždy odpojte akumulátor.

Před čištěním nebo údržbou vždy odpojte akumulátor.

avovat desti.

NEBEZPEČÍ! Nebezpečí poranění. Udržujte ostatní osoby dále od oblasti, ve které pracujete.

Pro nabíječku: Pokud je kabel poškozen nebo proříznut, ihned vytáhněte zástrčku ze síťové zásuvky.

Obecné bezpečnostní pokyny

Elektrická bezpečnost

NEBEZPEČÍ! Úraz elektrickým proudem!

Nebezpečí poranění elektrickým proudem.

→ Produkt musí být elektricky napájen přes FI-spínač (RCD) se jmenovitým vybavovacím proudem maximálně 30 mA

Vyhněte se abnormálnímu držení těla a neustále udržujte rovnováhu, abyste měli na svazích vždy pevný postoj. Chodte, neběhejte.

Nedotýkejte se nebezpečných pohyblivých dílů, dokud není stroj odpojen od sítě a nebezpečné pohyblivé díly se nezastaví.

Během provozu stroje noste vždy pevnou obuv a dlouhé kalhoty.

Bezpečný provoz

1 Školení

a) Před použitím si přečtěte návod, seznamte se s díly, které se mají nastavovat, a s odborným používáním stroje. b) Nikdy nedovolte osobám, které nejsou seznámeny s těmito pokyny, nebo dětem používání stroje. Místně platné předpisy mohou stanovit věk uživatele. c) Je třeba dbát na to, že uživatel je sám zodpovědný za nehody nebo ohrožení ostatních osob nebo jejich majetku.

2 Příprava

a) Před použitím je třeba zkontrolovat připojovací a prodlužovací vedení, zda nevykazují poškození nebo stárnutí. Pokud je vedení během používání poškozeno, musí být neprodleně odděleno od sítě. VEDENÍ SE NEDOTÝKEJTE, DOKUD NENÍ ODDĚLENO OD SÍTĚ. Stroj nepoužívejte, pokud je vedení poškozeno nebo opotřebováno. b) Před použitím stroj vizuálně zkontrolujte, zda na něm nechybí, zda nejsou špatně namontovány nebo zda nejsou poškozeny bezpečnostní zařízení nebo kryty. c) Stroj nikdy neuvádějte do provozu, pokud se v blízkosti nacházejí osoby, zejména děti, nebo domácí zvířata.

3 Provoz

a) Připojovací a prodlužovací vedení udržujte mimo řezací zařízení. b) Po celou dobu používání stroje noste ochranu zraku a pevnou obuv. c) Vyloučit používání stroje za špatných povětrnostních podmínek, zejména při riziku blesku. d) Stroj používejte jen při denním světle nebo při dobrém umělém osvětlení. e) Nikdy nepoužívejte stroj s poškozeným krytem nebo poškozeným bezpečnostním zařízením, resp. bez krytu nebo bez bezpečnostních zařízení. f) Motor zapněte jen tehdy, když jsou ruce a nohy mimo dosah řezacího zařízení. g) Vždy oddělte stroj od elektrického napájení (tzn. oddělte zástrčku od sítě, odstraňte blokovací zařízení nebo vyjímatelné baterie)

1) Pokud je stroj zanechán bez dozoru; 2) před odstraněním blokování; 3) před kontrolou, čištěním nebo prací na stroji; 4) po kontaktu s cizím tělesem; 5) pokud začal stroj neobvykle vibrovat. h) Pozor na zranění, která může způsobit řezací zařízení na nohou a rukou. Vždy zabezpečit, aby byly větrací otvory udržovány volné.

4 Ošetřování a uskladnění

a) Stroj oddělte od elektrického napájení (tzn. oddělte zástrčku od sítě, odstraňte blokovací zařízení nebo vyjímatelnou baterii) dříve, než budou prováděny práce údržby nebo čištění. b) Používejte jen výrobcem doporučené náhradní díly a příslušenství. c) Stroj pravidelně kontrolujte a provádějte na něm předepsanou údržbu. Stroj nechávejte opravovat v autorizované dílně. d) Pokud stroj není používán, je třeba ho držet mimo dosah dětí.

Dodatečné bezpečnostní pokyny

Zanedbání dodržování bezpečnostních pokynů a nařízení může mít za následek úraz elektrickým proudem, požár a/nebo těžká zranění.

Tyto pokyny si dobře uschovejte. Nabíječku používejte pouze pokud máte všechny funkce plně pod kontrolou a můžete je provádět bez omezení, nebo pokud jste obdrželi odpovídající pokyny. Při používání, čištění a údržbě dbejte na to, aby k ní neměly přístup děti. Tím je zajištěno, že si děti nebudou hrát s nabíječkou.

Nabíjejte pouze akumulátory Li-Ion typ PBA 18V systému POWER FOR ALL o kapacitě 1,5 Ah (od 5 akumulátorových článků). Napětí akumulátoru musí odpovídat nabíjecímu napětí nabíječky. Nenabíjejte akumulátory, které nejsou k nabíjení určeny. Jinak hrozí nebezpečí požáru a exploze.

Nevystavujte nabíječku dešti nebo vlhku.

Vniknutí vody do elektrického přístroje zvyšuje nebezpečí úrazu elektrickým proudem. → Nabíječku udržujte v čistotě. Znečištění zvyšuje riziko úrazu elektrickým proudem. → Před každým použitím zkontrolujte nabíječku, kabel a konektor. Pokud zjistíte nějaké poškození, nabíječku nepoužívejte. Sami nabíječku neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a pouze s použitím originálních náhradních dílů. Poškozené nabíječky, kabely a konektory zvyšují riziko úrazu elektrickým proudem. → Nabíječku neprovozujte na snadno vznětlivém podkladu (např. papír, textilie atd.) ani v hořlavém prostředí. Teplo, které se při nabíjení vyvíjí, znamená riziko požáru. → Pokud je nutná výměna napájecího kabelu, musí být provedena servisem GARDENA nebo servisem autorizovaným pro elektrické přístroje GARDENA, aby bylo vyloučeno ohrožení bezpečnosti. → Pokud se nabíječka zahřívá, nepoužívejte ji. → Tyto bezpečnostní pokyny platí pouze pro akumulátory Li-Ion PBA 18V systému POWER FOR ALL. → Akumulátory používejte pouze v produktech výrobce systému POWER FOR ALL. Jen tak je akumulátor chráněn proti přetížení. → Akumulátory nabíjejte pouze pomocí nabíječek, které jsou doporučeny výrobcem.

Nabíječka, která je určena pro určitý druh akumulátoru, může při použití s jinými akumulátory způsobit požár.

→ Akumulátor je expedován částečně nabitý. Pro zajištění plného výkonu akumulátoru nabijte akumulátor před prvním použitím úplně v nabíječce. → Akumulátory udržujte mimo dosah dětí. → Akumulátor neotvírejte. Mohlo by dojít ke zkratu. → Při poškození a neodborném použití akumulátoru z něj mohou vycházet páry. Akumulátor může hořet nebo explodovat. Při potížích přiveďte čerstvý vzduch a vyhledejte lékaře. Páry mohou podráždit dýchací cesty. → Při nesprávném použití nebo poškozeném akumulátoru může z akumulátoru vytékat hořlavá kapalina. Vyhněte se kontaktu s touto kapalinou. V případě náhodného kontaktu omyjte zasažené místo vodou. Pokud se tato kapalina dostane do očí, vyhledejte lékařskou pomoc. Kapalina vytékající z akumulátoru může vést k podráždění kůže nebo popálení. → Při vadném akumulátoru může kapalina vytékat a smočit okolní předměty. Dotčené díly zkontrolujte. Vyčistěte je nebo je případně vyměňte. → Akumulátor nezkratujte. Dohledněte, aby nebyly nepoužívané akumulátory v blízkosti kancelářských svorek, mincí, klíčů, hřebíků nebo jiných drobných kovových předmětů, které by mohly způsobit přemostění (zkrat) kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo oheň. → Akumulátor může být poškozen špičatými předměty, jako např. hřebíkem nebo šroubovákem, nebo působením vnější síly. Může dojít k vnitřnímu zkratu a akumulátor může začít hořet, kouřit, může explodovat nebo se přehřívat. → Na poškozených akumulátorech nikdy neprovádějte údržbu. Veškerou údržbu akumulátoru by měl provádět pouze výrobce nebo autorizovaný servis. → Akumulátor chraňte před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Nebezpečí exploze a zkratu. → Akumulátor provozujte a skladujte jen při okolních teplotách v rozsahu -20°C až +50°C. Nenechte akumulátor např. v létě ležet v autě. Při teplotách < 0°C může být v závislosti na přístroji omezen výkon. → Akumulátor nabíjejte jen při okolních teplotách v rozsahu 0°C až +45°C. Nabíjení mimo uvedený rozsah teplot může akumulátor poškodit nebo zvýšit riziko požáru.

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Tento produkt vytváří za provozu elektromagnetické pole. Toto pole může za určitých podmínek působit na aktivní nebo pasivní lékařské implantáty. Aby se vyloučily nebezpečné situace, které by mohly vést k těžkým nebo smrtelným poraněním, měly by osoby s lékařským implantátem před použitím produktu konzultovat svého lékaře a výrobce implantátu.

Akumulátorový produkt používejte jen při teplotách 0°C až 40°C. V nouzové situaci vyndejte akumulátor.

Produkt nepoužívejte v blízkosti vody nebo na ošetřování ran.

Kontakty akumulátoru chraňte před vlhkostí.

Osobní bezpečnost

NEBEZPEČÍ! Nebezpečí udušení!

Menší díly mohou být snadno spolknuty. Při použití polyetylenových sáčků hrozí malým dětem nebezpečí udušení. Děti se musí během montáže zdržovat v dostatečné vzdálenosti.

Pokud trimmer silně vibruje, vyměňte nůž a zkontrolujte držák nože.

Před použitím zkontrolujte, zda je v pořádku žebro indikující opotřebení.

Trimmer transportujte za přední madlo.

Ochranné prostředky, jako jsou rukavice, protiskluzové bezpečnostní boty nebo ochrana sluchu, které jsou používány pro odpovídající podmínky, snižují riziko poranění.

Při nastavování produktu buďte opatrní, aby se vám noha nedostala mezi pohyblivé části stroje nebo při sestavování ochranného krytu.

Při čištění nebo jiné údržbě trimmeru nepoužívejte vodu nebo chemické látky.

Udržujte matice a šrouby pevně dotažené, aby bylo zajištěno, že je produkt v bezpečném pracovním stavu.

Produkt nedemontujte více, než byl stav při dodání.

Výstraha! Při nošení ochrany sluchu a kvůli hluku, který produkt vytváří, může uživatel přehlédnout přibližující se osoby.

Během provozu a transportu zabraňte zejména ohrožení jiných osob.

Buďte ostražití, sledujte, co děláte, a při používání elektrického nářadí používejte zdravý lidský rozum.

Nepoužívejte elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků.

Chvilka nepozornosti při práci s elektrickým nářadím může vést k těžkým zraněním.

2. MONTÁŽ

POZOR! Poranění!

Pozor, poranění při neúmyslném spuštění produktu.

Před zahájením montáže na produktu počkejte, až se plastový nůž zastaví a vyjměte akumulátor.

Montáž ochranného krytu a ramínka na ochranu rostlin [obr. A1/A2]:

POZOR!

Produkt smí být používán pouze s namontovaným ochranným krytem.

1. Nasuňte přední část ochranného krytu (3) na hlavu trimmeru (1) tak, aby zaklapla.
2. Nasuňte zadní část ochranného krytu (2) na doraz na hlavu trimmeru (1).
3. Oba šrouby (4) opatrně dotáhněte.
4. Ramínko na ochranu rostlin (5) nasuňte na hlavu trimmeru (1), tak aby zaklaplo.

Součástí dodávky je 5 plastových nožů (8). Z toho 4 kusy náhradních plastových nožů jsou ve vybráních na rukojeti.

Při montáži plastového nože do držáku nože

viz 6. ODSTRANOVÁNÍ CHYB, Výměna plastového nože.

3. OBSLUHA

POZOR! Poranění!

Ezpeci porezani pri neumyslnem spusteni produktu.

Než začnete produkt nastavovat nebo transportovat, počkejte, až se plastový nůž zastaví a sundejte akumulátor.

Nabíjení akumulátoru [obr. 01/02/03]:

Pozor na síťové napětí! Napětí zdroje proudu musí odpovídat údajům na typovém štítku nabíječky.

U akumulátorových trimmerů GARDENA c.v. 14700-55/14701-55 nejsou akumulátor a nabíječka součástí dodávky.

Inteligentní nabíjení automaticky rozpoznává stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru ho vždy nabíjí optimálním nabíjecím proudem.

Tím se akumulátor šetří a při uchovávání v nabíječce je vždy plně nabit.

1. Stiskněte uvolňovací tlačítko A a akumulátor vyndejte z jeho úchytu ①.
2. Připojte nabíječku ② do síťové zásuvky.
3. Nasuňte nabíječku akumulátoru ③ na akumulátor (B).

Pokud bliká kontrolka nabíjení akumulátoru na nabíječce zeleně, akumulátor se nabíjí.

Pokud svítí kontrolka nabíjení akumulátoru na nabíječce trvale zeleně, je akumulátor plně nabit (trvání nabíjení, viz 7. TECHNICKÁ DATA).

1. Při nabíjení kontrolujte v pravidelných intervalech stav nabití.
2. Pokud je akumulátor ⑥ plně nabit, můžete akumulátor ⑧ oddělit od nabíječky ⑥.

Význam indikačních prvků:

Indikace na nabíječce [obr. O3]:

Blikající světlo

kontrolky nabíjení

akumulátoru

Nabíjení je signalizováno blikáním kontrolky nabíjení akumulátoru

Poznámka: Nabíjení je možné pouze tehdy, pokud je teplota akumulátoru v přípustném rozsahu teplot pro nabíjení, viz 7. TECHNICKÁ DATA.

Trvalé svícení kontrolky nabíjení akumulátoru

Trvalé svícení kontrolky nabíjení akumulátoru signalizuje, že je akumulátor plně nabit nebo že je teplota akumulátoru mimo přípustný rozsah teplot pro nabíjení a nemůže být proto nabíjen. Jakmile dojde k dosažení přípustného rozsahu teplot, akumulátor se začne nabíjet. Bez zastrčeného akumulátoru signalizuje trvalé svícení kontrolky nabíjení akumulátoru, že je síťová zástrčka zasunuta v zásuvce a že je nabíječka připravena k provozu.

Indikátor stavu nabití akumulátoru na produktu [obr. O4/O14]: Po startu produktu se na 5 sekund zobrazí indikátor stavu nabití akumulátoru P.

Stav nabití akumulátoru Indikátor stavu nabití akumulátoru

67 - 100 % nabito	①, ② a ③ sviti zelen
34 - 66 % nabito	④ a ② sviti zelen
11 - 33 % nabito	⑥ sviti zelen
0 - 10 % nabito	⑨ bliká zelenë

Pokud LED ⑤ bliká zeleně, musí být akumulátor nabit.

Pokud svítí nebo bliká chybová LED, viz 6. ODSTRANOVÁNÍ CHYB.

Nastavení pracovní polohy:

Pracovní poloha 1 [obr. O5]:

Pro standardní trimování.

Pracovní poloha 2 [obr. 06/07]:

Trimování pod překážkami.

Násadu lze kvůli sekání pod překážkami snížit ze standardní polohy 1 do dvou snížených poloh 2 nebo 3.

1. Postavte trimmer na zem.
2. Trimmer držte oběma rukama za násadu ① tak, abyste mohli jedním prstem stlačit uvolňovací tlačítko ⑩.
3. Stlačte uvolňovací tlačítko ⑩ a sklopte násadu ⑦ do požadované polohy.
4. Pusťte uvolňovací tlačítko a nechte násadu opět zaklapnout.

Pracovní poloha 3 (jen pro c.v. 14701) [obr. 08/09]:

Sekání okrajů trávníku.

POZOR! Trimmer smí být použit jen tehdy, pokud je hlava trimmeru zaklapnuta v polohách na 0° nebo 90°

Aby bylo možné otočit hlavu trimmeru ① na 90° , musí se násada nacházet ve standardní poloze 1.

1. Trimmer držte oběma rukama za násadu (7) tak, abyste mohl jednim prstem stlačit uvolňovací tlačítko (1).
2. Stlačte uvolňovací tlačítko a otočte hlavou trimmeru ① z 0° na 90° tak, až zaklapne.
3. Pusťte uvolňovací tlačítko (a) a nechte násadu (o) opět zaklapnout.

Nastavení délky násady [obr. 010]:

NEBEZPEČÍ!

Produkt nesmí být používán, když je násada plně zasunuta (transportní poloha).

1. Povolte svěrné pouzdro 6.
2. Vytáhněte násadu ⑦ do požadované délky.
3. Svěrné pouzdro 6 opět utáhněte.

Nastavení polohy přídavné rukojeti [obr. 011]:

Poloha přídavné rukojeti může být nastavena podle výšky Vaší postavy.

1. Zatáhněte za táhlo 12.
2. Naklopte přídavnou rukojeť 8 do požadované polohy.
3. Táhlo ⑥ pusťte.

Když je trimr správně nastaven k velikosti těla, je držení těla přímé a hlava trimru v pracovní poloze 1 je lehce skloněna vpřed.

→ Stáhněte ramínko na ochranu rostlin (5) a zasuňte ho do požadované polohy tak, až zaklapne.

Spuštění trimmeru [obr. 01/O14]:

NEBEZPEČÍ! Poranění! Nebezpečí poranění, pokud se produkt při puštění spouštěcí páčky nezastaví. → Nepřemostřujte bezpečnostní zařízení nebo spínače. Nepřipevňujte například startovací páčku k rukojeti.

Produkt je vybaven bezpečnostním zařízením se dvěma spínači (startovací páčka s blokováním zapnutí), které zabraňuje neúmyslnému zapnutí produktu.

Spuštění:

1. Nasaďte akumulátor do úchytu 0 tak, aby spolehlivě zaklapnul.
2. Jednou rukou držte přídavnou rukojeť 19.
3. Druhou rukou držte hlavní rukojeť 18, posuňte blokování zapnutí 15 dopředu a zatáhněte za startovací páčku 6. Trimmer startuje a na 5 sekund se rozsvítí indikátor stavu nabití akumulátoru.
4. Blokování zapnutí 15 uvolněte.

POZOR! Zabraňte kontaktu plastového nože a držáku nože s tvrdými předměty (zeď, kameny, ploty atd.), abyste zabránili odření nebo prasknutí plastového nože nebo držáku nože.

Zastavení:

1. Pusťte spouštěcí páčku ⑥. Trimmer se zastaví.
2. Stiskněte uvolňovací tlačítka (a) a akumulátor (b) vyndejte z úchytu akumulátoru (c).

4. ÚDRŽBA

NEBEZPEČÍ! Poranění! Nebezpečí pořezání!

→ Než začnete provádět údržbu produktu, počkejte, až se plastový nůž zastaví, a sundejte akumulátor.

Čištění trimmeru [obr. M1]:

NEBEZPEČÍ! Poranění! Nebezpečí poranění!

→ Nečistěte produkt vodou nebo vodním paprskem (zejména ne pod vysokým tlakem). → Nečistěte chemikáliemi, včetně benzínu nebo ředidel. Některé mohou zničit důležité plastové díly.

1. Vzduchové štěrbiny očistěte měkkým kartáčkem (nepoužívejte šroubovák).
2. Po každém použití všechny pohyblivé díly vyčistěte. Zejména odstraňte zbytky trávy a nečistot z ochranného krytu ②.

Čištění akumulátoru a nabíječky:

Než připojíte nabíječku, zajistěte, aby byly povrch a kontakty akumulátoru a nabíječky vždy čisté a suché.

Nepoužívejte tekoucí vodu.

→ Nabíječka akumulátorů: Kontakty a plastové díly vyčistěte měkkým suchým hadrem. → Akumulátor: Občas vyčistěte větrací štěrbiny a přípoje akumulátoru měkkým, čistým a suchým štětcem.

5. SKLADOVÁNÍ

Vyřazení z provozu:

Produkt musí být uchováván mimo dosah dětí.

1. Vyjměte akumulátor.
2. Akumulátor nabijte.
3. Vyčistěte trimmer, akumulátor a nabíječku (viz 4. ÚDRŽBA).
4. Trimmer, akumulátor a nabíječku skladujte na suchém, uzavřeném místě, zajištěném proti mrazu.

Likvidace:

(podle směrnice 2012/19/EU)

Produkt nesmí být likvidován spolu s běžným domácím odpadem. Musí být likvidován podle platných místních ekologických předpisů.

DŮLEŽITÉ!

→ Likvidujte produkt prostřednictvím vašeho místního recyklačního sběrného místa.

Likvidace akumulátorů:

Akumulátor GARDENA obsahuje lithium-iontové články, které se na konci jejich životnosti likvidují odděleně od normálního domácího odpadu.

Li-ion

DŮLEŽITÉ!

→ Likvidujte akumulátory přes nebo prostřednictvím místního recyklačního sběrného místa.

1. Lithium-iontové články plně vybijte (obraťte se na servis GARDENA).
2. Zajistěte kontakty lithium-iontových článků proti zkratu.
3. Lithium-iontové články likvidujte odborně.

6. ODSTRANOVÁNÍ CHYB

NEBEZPEČÍ! Poranění!

Nebezpečí pořezání při neúmyslném spuštění produktu.

→ Než začnete odstraňovat chybu produktu, počkejte, až se plastový nůž zastaví a sundejte akumulátor.

→ Nepoužívejte žádné kovové řezací prvky, náhradní díly nebo příslušenství, které nejsou od GARDENA předpokládané.

Pokud již není viditelné žebro indikující opotřebení 8, musí být držák nože vyměněn. Obraťte se na servis GARDENA.

Plastové nože smí být opotřebeny maximálně na polovinu délky. Smí se používat jen náhradní nože RotorCut GARDENA. Náhradní plastové nože lze získat ve Vašem obchodě GARDENA nebo přímo v servisu GARDENA.

GARDENA náhradní nůž RotorCut pro turbotrimmer c.v. 5368

Když je nový plastový nůž správně nasazen, lze s ním snadno kývat.

Problém Možná příčina Náprava

Trimmer neseká nebo seká spatné	Plastový nüž je opotřebeny nebo přilíš krátý.	→ Plastový nüž vyměně.
	Plastový nüž je zlomený. → Plastový nüž vyměně.
Trimmer silné vlbrůte Plastový nüž je silné opotřuben a vytváři nevyvä Zenost.	→ Plastový nüž vyměně.
Držák nože je opotřebován. → Vyměně držák nože.
Trimmer nelze zastavit	Spoustěci páčka sevěna.	→ Vyndeje akumulátor a pusťte spoustěcipáčku.
Trimmer nelze spustit nebo se zastavll. LED ① bilká zeleně [obr. 04]	Akumulátor je vybitý.	→ Nablíte akumulátor.
Trimmer nelze spustit nebo se zastavll. Chybova LED ⑧ svít Červěné [obr. 04]	Teplota akumulátor je mimo prípustné rozah.	→ Počkejte, āž se teplota aku-mulátoro dostane opět do rozsahu 0 °C – +45 °C.
	Mižcji kontakty akumulátoru na trimmeru jsou kapy vody nebo vhlkost.	→ Odstraťce kapy vody / vhlkost suchým hadrem.
	Motor je zablokován.	→ Odstraťce prěkážku. Opakujte spuštěné.
Trimmer nelze spustit nebo se zastavll. Chybova LED ⑧ bliká Červěné [obr. 04]	Produkt je vadné.	→ Obratěte se na servis GARDENA.

Problém Možná příčina Náprava

Trimmer nelze spustit nebo se zastvil. Chybová LED® nesviti [obr. 04]	Akumulátor není správněnasazen do Úchytu akumulátoru.	→ Nasafte akumulátor Ópólne do Úchytu akumulátoru tak, až slyšiteñě zaklapne.
	Akumulátor je vadý.	→ Vyměñe akumulátor.
	Produkt je vadý.	→ Obratte se na servis GARDENA.
Nabijeni není możné. Kontrolka nabijeni akumulátoru (2) sviti tvale [obr. 03]	Akumulátor není (správně) nasazen.	→ Nasafte akumulátor správně na nabijechku.
	Kontaky akumulátoru jsou znečistěné.	→ Vyčistěte kontaky akumulá- toru (např. vicenásobným nasazenim a vysazením aku- mulátoru, popř. akumulátor vyměěte).
	Teplota akumulátoru je mimo přúproteiný roszah teploutro nabijeni.	→ Pockejte, až se teplota aku- mulátoru dostane opět do rozahu 0 °C +45 °C.
	Akumulátor je vadý.	→ Vyměñe akumulátor.
Kontrolka nabijeni akumulá- toru (3) nesviti [obr. 03]	Sifová zastráčka nabijěčky není (správně) zastřcena.	→ Sifovou zastráčka zastrěte (úplné) do zásvuky.
	Zásuvka, sifový kabel nebo nabijěčka jsou vadné.	→ Zkontrolujte sifové napěti. Nechte popř. zkontrolovat nabijěčku autorizovanym obchodním partnerem nebo servisem GARDENA.

POZNÁMKA: V případě jiných poruch se prosím obraťte na Vaše servisní centrum GARDENA. Opravy smí provádět pouze servisní centrum GARDENA a odborní prodejci, kteří jsou firmou GARDENA autorizováni.

1. TECHNICKÁ DATA

Akumulátorový trimmer	Jednotka	Hodnota (c.v. 14700)	Hodnota (c.v. 14701)
Jmenovlý proud	A	2,3	2,3
Jmenovité napěti	V (DC)	18 18
Šiřka střihu	cm	23 23
Počet otáček držáků nože	ol./min	9500	9500
Hmotnost (bez akumulátoru)	kg	2,0	2,1
Hladina akustického tíaku L1MNejistota k1k	dB (A)	742,5	742,5
Hladina akustického výkonu L2:Mnaměřena/zaručenáNejistota k1k	dB (A)	83/851,6	86/881,8
Vibrace ruky-paže a1mNejistota k1m	m/s2	<2,51,5	<2,51,5

Metoda měření podle: EN 50636-2-91 RL 2000/14/EC

POZNÁMKA: Udaná hodnota emise vibrací byla změřena podle normované metody měření a může tak být použita ke srovnání elektrických přístrojů navzájem. Tato hodnota může být použita pro předběžné posouzení expozice. Emise vibrací se může při reálném používání elektrického nářadí měnit.

Akumulatorovy systém	Jednotka	Hodnota (€v. 14902)PBA 18V 2,0Ah W-B	Hodnota (€v. 14903)PBA 18V 2,5Ah W-B
Napěti akumulatoru	V (DC)	18 18
Kapacita akumulatoru	Ah	2,0	2,5
Počet Článků (LI-lon)		5	5

Vhodné nabíječky akumulátorů systému POWER FOR ALL: AL 18.CV.

Nabiječka akumulátoru AL 1810 CV P4A	Jednotka	Hodnota (c.v. 14900)
Sifové napěti	V (AC)	220 – 240
Sifová frekvence	Hz	50 – 60
Jmenovitý výkon	W	26
Nabijeci napěti akumulátoru	V (DC)	18
Max. nabijeci proud akumu-latoru	mA	1000

Nabíječka akumulátoru Jednotka Hodnota (c.v. 14900) AL 1810 CV P4A

Doba nabíjení akumulátoru

80%/97-100% (asil)

PBA 18V2,0Ah W-B min 96/124 PBA 18V2,5Ah W-B min 120/154 PBA 18V4,0Ah W-C min 192/244

Přípustný rozsah teplot pro nabíjení: 0 - 45 °C

Hmotnost podle postupu EPTA 01:2014

kg 0,17

Třída ochrany

//

email: [e-mail]

www.jirami.cz

KIS PLUS v.o.s

Žele tická 305/3

412 01 Litoměřice

tel: [phone]

fax: [phone]

email: [e-mail]

www.kisplus.cz

8. PŘÍSLUŠENSTVÍ

Akumulátorový systém

GARDENA

PBA 18V/45 P4A

PBA 18V/72 P4A

Akumulátor pro přídavný běh nebo na výměnu.

c. v. 14903

c. v. 14905

GARDENA Rychlonabíječka

Pro rychlé nabíjení akumulátorů PBA 18V...W...

systému POWER FOR ALL...

AL 1830 CV P4A

9. SERVIS / ZÁRUKA

Servis:

Kontaktujte prosím adresu na zadní straně.

Záruční podmínky:

V případě vznesení nároku na záruku se na poskytnuté služby nevztahuje žádný poplatek.

Společnost GARDENA Manufacturing GmbH poskytuje na všechny originální nové produkty GARDENA 2 roky záruku od prvního nákupu u obchodníka, pokud byly produkty používány výhradně pro soukromou potřebu. Na produkty zakoupené na jiném trhu tato záruka výrobce neplatí. Tato záruka se vztahuje na závažné nedostatky produktu, které byly prokazatelně způsobeny vadou materiálu nebo výrobní vadou. Záruka je splněna bezplatným dodáním plně funkčního náhradního výrobku nebo opravou vadného výrobku, který nám byl odeslán. Vyhrazujeme si právo vybrat mezi těmito možnostmi. Tato služba podléhá následujícím ustanovením:

• Výrobek byl použit k určenému účelu podle doporučení v návodu k používání.
• Ani kupec, ani žádná třetí osoba se nepokoušeli produkt otevřít nebo opravit. Při provozu byly použity jen originální náhradní díly a díly podléhající opotřebení GARDENA.
• Předložení dokladu o koupi.

Normální opotřebované díly a komponenty (například na nožích, díly upevňující nůž, turbíny, osvětlovací prostředky, klínové a ozubené řemeny, oběžná kola, vzduchové filtry, zapalovací svíčky), optické změny, díly podléhající opotřebení a spotřební díly jsou ze záruky vyloučeny.

Tato záruka výrobce je omezena na náhradní dodávku a opravu podle výše uvedených podmínek. Jiné nároky proti nám jako výrobci, třeba na náhradu škody, nejsou na základě záruky výrobce oprávněné. Tato záruka výrobce nemá samozřejmě vliv na existující zákonné a smluvní nároky na záruku vzhledem k obchodníkovi / prodejci.

Záruka výrobce podléhá právu Spolkové republiky Německo.

V případě uplatnění záruky zašlete prosím vadný produkt s kopií kupního dokladu a popisem vady dostatečně ofrankované na adresu servisu GARDENA.

Díly podléhající opotřebení:

Plastový nůž a držák nože jsou díly podléhající opotřebení a jsou tak vyloučeny ze záruky.

SK Akumulátorový vyžínač

1. BEZPEČNOST 70 2.MONTÁŽ 72
2. OBSLUHA 72
3. ÚDRŽBA 73
4. SKLADOVÁNÍ 73
5. ODSTRAŇOVÁNÍ PORUCH 73
6. TECHNICKÉ ÚDAJE 74
7. PŘÍSLUŠENSTVÍ 74 9. SERVIS / ZÁRUKA 74

Překlad originálního návodu na obsluhu.

Elektrická bezpečnost

NEBEZPEČÍ! Zásah elektrickým proudem!

Nebezpečenství zranění zásahem elektrického proudu.

→ Napájení výrobku elektrickým proudem musí být vybaveno proudovým chráničem (RCD) se jmenovitým spouštěcím proudem minimálně 30mA

Vyvarujte se neobvyklému držení těla, dbejte vždy na bezpečný postoj a stále udržujte rovnováhu. Pohybujte se pokojnou chůzí, neběžte.

Elektrická bezpečnost

NEBEZPEČÍ! Zástava srdce!

Při čištění řezného zařízení používejte ochranné rukavice.

Používejte vždy ochranné brýle.

Osoby musí používat ochranné pracovné prostriedky, ako sú rukavice, protišmyková bezpečnostná obuv alebo ochrana sluchu, vhodné pre dané podmienky, znižujú riziko zranenia.

Buďte opatrní pri nastavovaní výrobku, aby ste si neprivreli prsty medzi pohybujúce a pevné časti stroja alebo pri nasadzovaní ochranného krytu.

Buďte vždy pozorní, dávajte pozor na to, čo robíte, a pri prevádzke elektrického zariadenia používajte zdravý rozum.

Nastavenie ochranného strmeňa:

• Pracovná poloha [Obr. O12] Parkovacia pozícia [Obr. O13] → Stiahnite ochranný strmeň ③ a nasúvajte ho do požadovanej polohy, kým nezapadne.

Spustenie trimra [Obr. 01/014]:

NEBEZPEČENSTVO! Ublíženie na zdraví! V prípade, že uvoľníte štartovaciu páku a tá sa nezastaví, vzniká nebezpečenstvo → Neobchádzajte bezpečnostné prvky alebo spínače. Neupevňujte, napríklad, štartovaciu páku na rukoväť.

→ Nový plastový nôž ⑧ prestrčte cez kovovú štrbinu nosníka nožov ⑩, až kým spojenie počuteľne nezaklapne (klik). Keď je nový plastový nôž správne nasadený, dá sa ľahko otáčať.

Problém Možná príčina Odstránenie

Akumulátorový vyžinač	Jednotka	Hodnota (č.v. 14700)	Hodnota (č.v. 14701)
Menovitý prud	A	2,3	2,3
Menovlte napătle	V (DC)	18 18

Akumulátorov yvyžinač	Jednotka	Hodnota (c.v. 14700)	Hodnota (c.v. 14701)
Širka kosenla	cm	23 23
Počet otošek držlaka noža	ot/min	9500	9500
Hmotnost (bez akumuláhora)	kg	2,0	2,1
Hladina akustického tálezku L1) Odchýilka kva	dB (A)	74 2,5	74 2,5
Hladina akustického výkonu Lw2meraná/garantovaná Odchýilka kwa	dB (A)	83 / 85 1,6	86 / 88 1,8
Vibrácie prenášanje do ramena a1) Odchýilka kthm	m/s2	< 2,5 1,5	< 2,5 1,5

Spôsob merania podľa: EN 50636-2-91 RL 2000/14/EC

UPOZORNENIE: Uvedená hodnota vibrácií bola zistená normovaným skúšobným spôsobom a môže byť porovnaná s iným elektrickým náradím. Táto hodnota môže byť použitá aj na predbežné posúdenie expozície. Hodnota vibrácií sa môže pri skutočnom používaní elektrického náradia meniť.

Systémový akumulátor	Jednotka	Hodnota (č.v. 14902)PBA 18V 2,0Ah W-B	Hodnota (č.v. 14903)PBA 18V 2,5Ah W-B
Napátle akumulátora	V (DC)	18 18
Kapacita akumulátora	Ah	2,0	2,5
Počet Článkov (Li-ion)		5	5

Záruka výrobcu podlieha právu Spolkovej republiky Nemecko.

V prípade poškodenia v záruke pošlite, prosím, chybný výrobok spolu s kópiou dokladu o kúpe a opisom chyby dostatočne frankovaný na adresu servisu spoločnosti GARDENA.

Spotrebné diely:

Zmluvné servisné strediská SK:

T-Ls.r.o.

Senkvická cesta 12/F

902 01 Pezinok

tel.: [phone]

903825232

fax:[phone]

e-mail: [e-mail]

www.tlba.sk

DAES, s.r.o

Kosicka 4

010 01 Zilina

tel.: [phone]

fax:[phone]

e-mail: [e-mail]

www.daes.sk
