Typ produktu	Bateriová kosačka (okrajovačka)
Značka	Gardena
Model	ComfortCut 2318V P4A (ref. 14700 / 14701)
Šírka rezu	23 cm
Rýchlosť otáčania	9500 ot./min
Menovité napätie	18 V (DC)
Menovitý prúd	2,3 A
Hmotnosť (bez batérie)	2,0 kg (ref. 14700) / 2,1 kg (ref. 14701)
Hladina akustického tlaku (LpA)	74 dB(A) (neistota 2,5 dB)
Hladina akustického výkonu (LWA) nameraná/garantovaná	83 / 85 dB(A) (ref. 14700); 86 / 88 dB(A) (ref. 14701)
Vibrácie ruka-rameno (ahw)	< 2,5 m/s² (neistota 1,5 m/s²)
Kompatibilná batéria	Systém POWER FOR ALL PBA 18V (Li-Ion, 5 článkov), napr. 2,0 Ah alebo 2,5 Ah
Kompatibilná nabíjačka	Systém POWER FOR ALL AL 18..CV (napr. AL 1810 CV P4A)
Prípustná teplota nabíjania	0 °C až +45 °C
Čas nabíjania (80% / 100%) pre batériu 2,0 Ah	96 min / 124 min
Čas nabíjania (80% / 100%) pre batériu 2,5 Ah	120 min / 154 min
Pracovné polohy	3 polohy (ref. 14701): štandardná, naklonená pod prekážky a hlava v 90° pre okraje
Nastavenie dĺžky tyče	Áno, pomocou upínacej objímky
Nastaviteľná prídavná rukoväť	Áno, variabilný sklon
Nôž	Otočný plastový nôž (RotorCut), vymeniteľný
Ochrana rastlín	Nastaviteľný strmeň na ochranu rastlín
Bezpečnostné zastavenie	Dvojitý spínač (štartovacia páka + blokovacie tlačidlo)
Indikátor nabitia batérie	3-stupňový LED displej na výrobku
Údržba	Čistenie bez vody; vymeňte plastový nôž, keď je opotrebovaný
Záruka	2 roky (výrobca, súkromné použitie)

Často kladené otázky - ComfortCut 2318V P4A GARDENA

Akú batériu môžem použiť s ComfortCut 2318V P4A?

Používajte iba batérie Li-Ion POWER FOR ALL System PBA 18V s kapacitou aspoň 1,5 Ah (5 článkov). Príklady: PBA 18V 2,0 Ah (ref. 14902) alebo 2,5 Ah (ref. 14903). Nikdy nepoužívajte iné batérie.

Ako nabíjať batériu?

Vyberte batériu z nástroja stlačením odblokovacieho tlačidla. Pripojte nabíjačku (napr. AL 1810 CV P4A) do sieťovej zásuvky (220-240 V). Zasuňte batériu na nabíjačku. Zelená kontrolka počas nabíjania bliká, po úplnom nabití zostáva svietiť (čas nabíjania: približne 96 min na 80% s 2,0 Ah). Nabíjanie je možné iba medzi 0 °C a +45 °C.

Ako vymeniť plastový nôž?

Uistite sa, že je nôž zastavený a vyberte batériu. Otočte kosačku. Jemne stlačte koniec noža nadol, zatlačte ho dovnútra cez držiak noža a vyberte ho. Vložte nový nôž RotorCut originál Gardena (ref. 5368) do kovovej štrbiny držiaka noža, kým nezacvakne. Skontrolujte, či sa voľne otáča.

Ako nastaviť pracovnú polohu?

Tyč je možné nakloniť stlačením odblokovacieho tlačidla (poloha 1: štandardná; poloha 2: pre prekážky; poloha 3: hlava v 90° pre okraje, iba na ref. 14701). Pre hlavu v 90° musí byť tyč v polohe 1. Uvoľnite tlačidlo na uzamknutie.

Ako nastaviť dĺžku tyče?

Povoľte upínaciu objímku na tyči. Vytiahnite tyč na požadovanú dĺžku, potom objímku pevne utiahnite. Nepoužívajte nástroj s úplne zasunutou tyčou (prepravná poloha).

Čo robiť, ak kosačka neštartuje?

Najskôr skontrolujte, či je batéria správne nasadená a nabitá. Ak LED poruchy bliká červeno, výrobok je chybný (kontaktujte servis). Ak svieti červeno nepretržite, teplota batérie je mimo rozsah (počkajte medzi 0 °C a 45 °C). V prípade potreby očistite kontakty. Pozrite si tabuľku riešenia problémov v návode.

Ako čistiť kosačku?

Nikdy nepoužívajte vodu ani vysokotlakový prúd. Vyčistite vetracie štrbiny mäkkou kefou. Po každom použití odstráňte zvyšky trávy z ochranného krytu. Nepoužívajte chemikálie, benzín ani rozpúšťadlá. Batériu a nabíjačku čistite suchou handričkou.

Ako uskladniť zariadenie mimo sezóny?

Vyberte batériu a úplne ju nabite. Vyčistite kosačku, batériu a nabíjačku. Všetko uskladnite na suchom, uzavretom a pred mrazom chránenom mieste. Uchovávajte mimo dosahu detí.

Aké sú dôležité bezpečnostné pokyny?

Vždy noste ochranné okuliare a schválenú ochranu sluchu. Udržujte osoby a zvieratá v bezpečnej vzdialenosti. Nekoste v daždi. Pred akoukoľvek údržbou počkajte na úplné zastavenie noža a vyberte batériu. Používajte iba originálne príslušenstvo Gardena.

Ako zlikvidovať zariadenie a batériu po skončení životnosti?

Neodhadzujte zariadenie s domovým odpadom. Odovzdajte ho na miestnom zbernom mieste (v súlade so smernicou 2012/19/EÚ). Batériu Li-Ion je potrebné úplne vybiť, kontakty chrániť proti skratu a potom odovzdať na špecializovanom zbernom mieste.

NÁVOD NA OBSLUHU ComfortCut 2318V P4A GARDENA

Akumulátorová kosačka na trávu

Návod na použitie

Trimmer na baterie

Bezpečná manipulácia s akumulátormi

všetky bezpečnostné pokyny a nariadenia.

Upevnenie plastového noža na rukoväti [obr. A3]:

Vetracie štrbiny musia byť vždy čisté.

Vybratie plastového noža:

1. Otočte trimmer.
2. Stlačte koniec plastového noža mierne dole (A), posuňte plastový nôž s držiakom noža (B) dovnútra a vytiahnite ho von.

Vloženie plastového noža:

→Zasuňte nový plastový nôž ⑧ kovovou štrbinou do držiaka noža ⑧ tak, aby spojenie počuteľne zaklapne (cvaknutie).

Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

Zmluvné servisné strediská SK:

NOBUR s.r.o.

Priemyselná 14/1515

110 00 Praha 10

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

www.nobur.cz

Ing. Tomáš Vajčer

Vlarská 22

627 00 Brno

tel.: [phone]

e-mail: [e-mail]

www.egardena.cz

Milan Záhumenský - JIRAMI

Lidická 18

715 00 Ostrava-Vítkovice

tel.: [phone]

mobil.: 603519774

fax: [phone]

Tento výrobok môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak sú pod dohľadom alebo boli o bezpečnom používaní zariadenia poučené a pochopili z toho vyplývajúce nebezpečenstvá. Deti sa s výrobkom nesmú hrať. Deti nesmú vykonávať čistenie a bežnú údržbu bez dohľadu. Obsluhu tohto výrobku odporúčame zveriť mladistvým až od veku 16 rokov.

Určené použitie:

Vyžínač GARDENA je určený pre strihanie a rezanie trávnikov a trávnatých plôch pri súkromných domoch a v okrasných záhradkách. Výrobok nie je určený na dlhodobú prevádzku.

NEBEZPEČENSTVO! Ublíženie na zdraví!

→ Nepoužívajte výrobok na strihanie kríkov, ani na sekanie materiálov alebo kompostovanie.

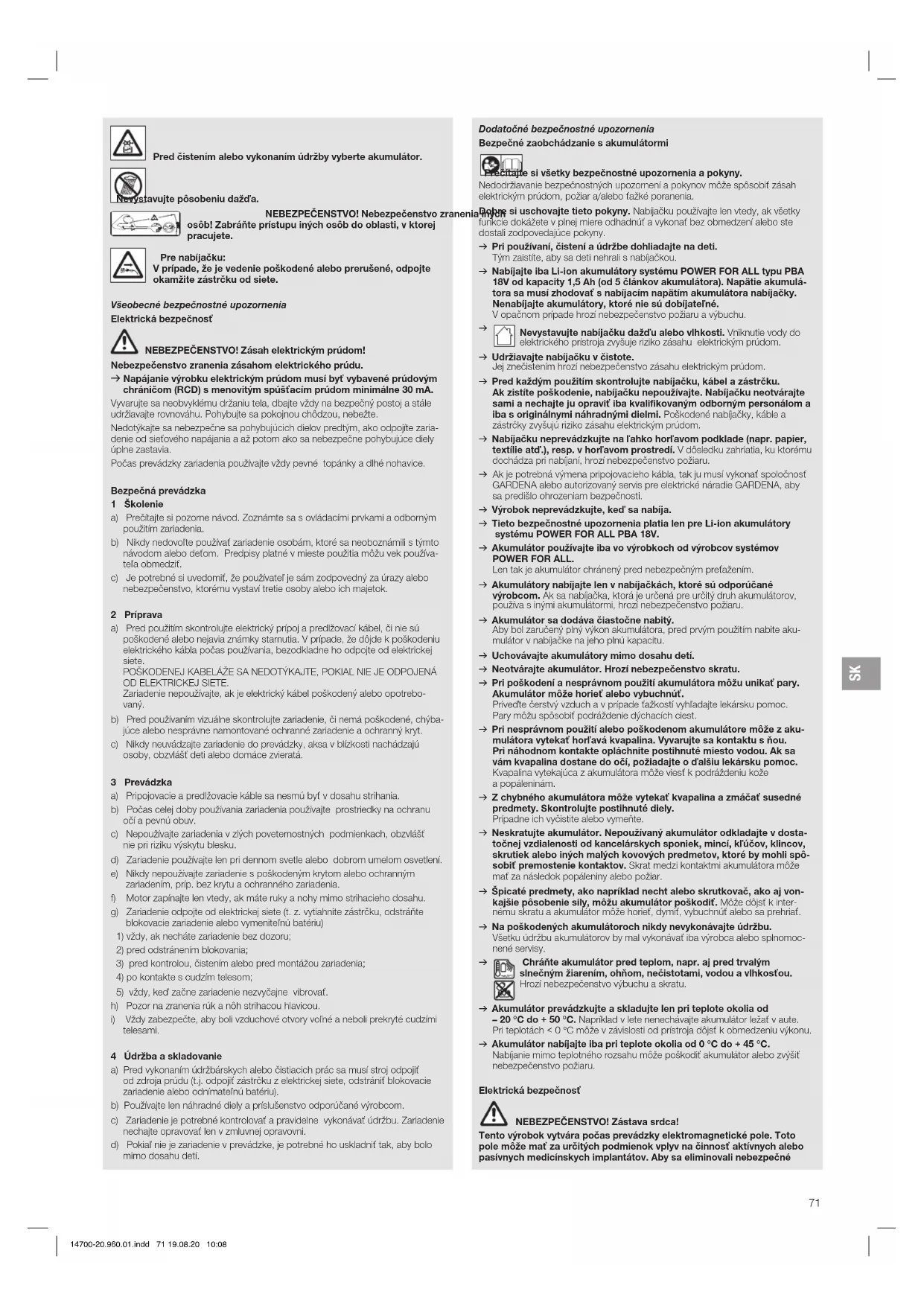

1. BEZPEČNOSŤ

DÔLEŽITÉ!

Prečítajte si starostlivo návod na obsluhu a uschovajte ho pre ďalšie použitie.

Symboly na výrobku:

Prečítajte si návod na obsluhu.

Dodržiavajte odstup.

Používajte vždy schválené prostriedky na ochranu sluchu. Používajte vždy schválené prostriedky na ochranu zraku.

Pred čistením alebo vykonaním údržby vyberte akumulátor.

Zabráňte pôsobeniu dažďa.

NEBEZPEČENSTVO! Zabráňte prístupu osôb do oblasti, v ktorej pracujete.

Pre nabíjačku:

V prípade, že je vedenie poškodené alebo prerušené, odpojte okamžite zástrčku od siete.

Nedotýkajte sa nebezpečne sa pohybujúcich dielov predtým, ako odpojíte zariadenie od sieťového napájania, a až potom, ako sa nebezpečne pohybujúce diely úplne zastavia.

Počas prevádzky zariadenia používajte vždy pevné topánky a dlhé nohavice.

Bezpečná prevádzka

1 Školenie

a) Prečítajte si pozorne návod. Zoznámte sa s ovládacími prvkami a odborným používaním zariadenia. b) Nikdy nedovoľte používať zariadenie osobám, ktoré sa neoboznámili s týmto návodom, alebo deťom. Predpisy platné v mieste použitia môžu vek používateľa obmedziť. c) Je potrebné si uvedomiť, že používateľ je sám zodpovedný za úrazy alebo nebezpečenstvo, ktorému vystaví tretie osoby alebo ich majetok.

2 Príprava

a) Pred použitím skontrolujte elektrické pripojenie a prívodný kábel, či nie sú poškodené alebo nejavia známky starnutia. V prípade, že dôjde k poškodeniu elektrického kábla počas používania, bezodkladne ho odpojte od elektrickej siete. POŠKODENÉHO KÁBLA SA NEDOTÝKAJTE, POKIAĽ NIE JE ODPOJENÝ OD ELEKTRICKEJ SIETE. Zariadenie nepoužívajte, ak je elektrický kábel poškodený alebo opotrebovaný. b) Pred používaním vizuálne skontrolujte zariadenie, či nemá poškodené, chýbajúce alebo nesprávne namontované ochranné zariadenie a ochranný kryt. c) Nikdy neuvediete zariadenie do prevádzky, ak sa v blízkosti nachádzajú osoby, obzvlášť deti alebo domáce zvieratá.

3 Prevádzka

a) Pripojovacie a predlžovacie káble sa nesmú dostať do dosahu strihania. b) Počas celej doby používania zariadenia používajte prostriedky na ochranu očí a pevnú obuv. c) Nepoužívajte zariadenie v zlých poveternostných podmienkach, obzvlášť nie pri riziku výskytu blesku. d) Zariadenie používajte len pri dennom svetle alebo dobrom umelom osvetlení. e) Nikdy nepoužívajte zariadenie s poškodeným krytom alebo ochranným zariadením, napr. bez krytu a ochranného zariadenia. f) Motor zapínajte len vtedy, ak máte ruky a nohy mimo strihacieho dosahu. g) Zariadenie odpojte od elektrickej siete (t. j. vytiahnite zástrčku, odstráňte blokovacie zariadenie alebo vymontovateľnú batériu)

1) vždy, ak necháte zariadenie bez dozoru; 2) pred odstránením blokovania; 3) pred kontrolou, čistením alebo pred montážou zariadenia; 4) po kontakte s cudzím telesom; 5) vždy, keď začne zariadenie nezvyčajne vibrovať. 1) Pozor na zranenia rúk a nôh strihacou hlavicou. Vždy zabezpečte, aby boli vzduchové otvory voľné a neboli prekryté cudzími telesami.

4 Údržba a skladovanie

a) Pred vykonaním údržbárskych alebo čistiacich prác sa musí stroj odpojiť od zdroja prúdu (t.j. odpoj zástrčku z elektrickej siete, odstráň blokovacie zariadenie alebo akumulátor). b) Používajte len náhradné diely a príslušenstvo odporúčané výrobcom. c) Zariadenie je potrebné kontrolovať a pravidelne vykonávať údržbu. Zariadenie nechajte opravovať len v zmluvnej opravovni. d) Pokiaľ je zariadenie v prevádzke, je potrebné ho uskladniť tak, aby bolo mimo dosahu detí.

Dodatočné bezpečnostné upozornenia

Bezpečné zaobchádzanie s akumulátormi

Prečítajte si všetky bezpečnostné upozornenia a pokyny.

Nedodržiavanie bezpečnostných upozornení a pokynov môže spôsobiť zásah elektrickým prúdom, požiar a/alebo vážne poranenia.

Tieto pokyny si uschovajte. Nabíjačku používajte len vtedy, ak všetky funkcie dokážete v plnej miere vykonať bez obmedzení a ak ste si prečítali a porozumeli príslušným pokynom.

→ Pri používaní, čistení a údržbe dohliadajte na deti. Tým zaistíte, aby sa deti nehrali s nabíjačkou.

→ Nabíjajte iba Li-ion akumulátory systému POWER FOR ALL typu PBA 18V od kapacity 1,5 Ah (od 5 článkov akumulátora). Napätie akumulátora sa musí zhodovať s nabíjacím napätím nabíjačky. Nenabíjajte akumulátory, ktoré nie sú dobíjateľné. V opačnom prípade hrozí nebezpečenstvo požiaru a výbuchu.

→ Nevystavujte nabíjačku dažďu alebo vlhkosti. Vniknutie vody do elektrického prístroja zvyšuje riziko zásahu elektrickým prúdom.

→ Udržiavajte nabíjačku v čistote.

Jej znečistením hrozí nebezpečenstvo zásahu elektrickým prúdom.

→ Pred každým použitím skontrolujte nabíjačku, kábel a zástrčku. Ak zistíte poškodenie, nabíjačku nepoužívajte. Nabíjačku neotvárajte sami a nechajte ju opraviť iba kvalifikovaným odborným personálom a iba s originálnymi náhradnými dielmi. Poškodené nabíjačky, káble a zástrčky zvyšujú riziko zásahu elektrickým prúdom.

→ Nabíjačku neprevádzkujte na ľahko horľavom podklade (napr. papier, textílie atď.), resp. v horľavom prostredí. V dôsledku zahriatia, ku ktorému dochádza pri nabíjaní, hrozí nebezpečenstvo požiaru.

→ Ak je potrebná výmena pripájacieho kábla, tak ju musí vykonať spoločnosť GARDENA alebo autorizovaný servis pre elektrické náradie GARDENA, aby sa predišlo ohrozeniam bezpečnosti.

→ Výrobok neprevádzkujte, keď sa nabíja.

→ Tieto bezpečnostné upozornenia platia len pre Li-ion akumulátory systému POWER FOR ALL PBA 18V.

→ Akumulátor používajte iba vo výrobkoch od výrobcov systémov POWER FOR ALL. Len tak je akumulátor chránený pred nebezpečným preťažením.

→ Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Ak sa nabíjačka, ktorá je určená pre určitý druh akumulátorov, používa s inými akumulátormi, hrozí nebezpečenstvo požiaru.

→ Akumulátor sa dodáva čiastočne nabitý. Aby bol zaistený plný výkon akumulátora, pred prvým použitím nabite akumulátor v nabíjačke na jeho plnú kapacitu.

→ Uchovávajte akumulátory mimo dosahu detí.

→ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.

→ Pri poškodení a nesprávnom použití akumulátora môžu unikať pary. Akumulátor môže horieť alebo vybuchnúť. Priveďte čerstvý vzduch a v prípade ťažkostí vyhľadajte lekársku pomoc. Pary môžu spôsobiť podráždenie dýchacích ciest.

→ Pri nesprávnom použití alebo poškodenom akumulátore môže z akumulátora vytekať žieravá kvapalina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa vám kvapalina dostane do očí, požiadajte o ďalšiu lekársku pomoc. Kvapalina vytekajúca z akumulátora môže viesť k podráždeniu kože a popáleninám.

→ Z chybného akumulátora môže vytekať kvapalina a znečistiť susedné predmety. Skontrolujte postihnuté diely. Prípadne ich vyčistite alebo vymeňte.

→ Neskratujte akumulátor. Nepoužívaný akumulátor odkladajte v dostatočnej vzdialenosti od kancelárskych sponiek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar.

→ Špicaté predmety, ako napríklad necht alebo skrutkovač, alebo vonkajšie pôsobenie sily, môžu akumulátor poškodiť. Môže dôjsť k internému skratu a akumulátor môže horieť, dymiť, vybuchnúť alebo sa prehriať.

→ Na poškodených akumulátoroch nikdy nevykonávajte údržbu. Všetku údržbu akumulátorov by mal vykonávať iba výrobca alebo splnomocnené servisy.

→ Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, ohňom, nečistotami, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu.

→ Akumulátor prevádzkujte a skladujte len pri teplote okolia od -20°C do +50°C. Napríklad v lete nenechávajte akumulátor ležať v aute. Pri teplotách < 0°C môže v závislosti od prostredia dôjsť k obmedzeniu výkonu. → Akumulátor nabíjajte iba pri teplote okolia od 0°C do +45°C. Nabíjanie mimo teplotného rozsahu môže poškodiť akumulátor alebo zvýšiť nebezpečenstvo požiaru.

Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže mať za určitých podmienok vplyv na činnosť aktívnych alebo pasívnych medicínskych implantátov. Aby sa eliminovali nebezpečné

situácie, ktoré by mohli viesť k ťažkým alebo smrteľným zraneniam, mali by osoby s medicínskym implantátom použitie tohto výrobku konzultovať so svojím lekárom alebo s výrobcom implantátu.

Výrobok nabíjaný akumulátorom používajte len v rozsahu teplôt 0 °C až 40 °C.

V núdzovom prípade vyberte akumulátor.

Nepoužívajte výrobok v blízkosti vody alebo na ošetrovanie záhradných rybníkov.

Chráňte kontakty akumulátora pred vlhkosťou.

Osobná bezpečnosť

NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!

Menšie diely je možné ľahko prehltnúť. Obaly z umelých hmôt predstavujú pre malé deti nebezpečenstvo zadusenia. Pri montáži držte malé deti v dostatočnej vzdialenosti.

Keď výrnač silno vibruje, vymeňte nôž a skontrolujte, či nožový držiak nie je poškodený.

Pred použitím skontrolujte, či je oterové rebro v poriadku.

Výrnač prenášajte za prednú rukoväť.

Používajte osobné ochranné prostriedky.

Na čistenie ochranného krytu ani žiadnych jeho častí nepoužívajte vodu ani žiadne chemikálie.

Postarajte sa o to, aby boli všetky matice a skrutky riadne dotiahnuté a aby bolo zariadenie v takom pracovnom stave, ktorý zaručuje bezpečnosť.

Nedemontujte výrobok na viac častí, akokoľvek by to bolo.

Upozornenie! Pri používaní ochranného sluchu a pri hlučnosti spôsobenej výrobkom sa môže stať, že nezbadáte osoby vo vašej blízkosti.

Počas prevádzky a prepravy dávajte vždy pozor na to, že to môže ohroziť iné osoby.

Elektrické náradie nepoužívajte, ak cítite únavu, ochorenie alebo ste pod vplyvom drog, alkoholu alebo liekov.

Jeden moment nepozornosti pri prevádzke elektrického náradia môže viesť k ťažkým úrazom.

2. MONTÁŽ

NEBEZPEČENSTVO! Ublíženie na zdraví!

Montáž ochranného krytu a ochranného strmeňa [Obr. A1 / A2]:

NEBEZPEČENSTVO!

Výrobok je možné používať len ak je namontovaný ochranný kryt.

1. Posúvajte prednú časť ochranného krytu ③ na hlavu vyžínača ①, kým nezapadne.
2. Posuňte zadnú časť ochranného krytu ② až na doraz na hlavu vyžínača (1).
3. Opatrne utiahnite obidve skrutky (4).
4. Posúvajte ochranný strmeň (5) na hlavu vyžínača (1), kým nezapadne.

Upevnenie plastového noža na rukoväť [Obr. A3]:

V rozsahu dodávky sa nachádza 5 plastových nožov B. Z toho sú 4 náhradné plastové nože vo vybraniach na rukoväti. Pre montáž plastového noža do nosníka nožov pozri 6. ODSTRANOVANIE PORÚCH – Výmena plastového noža.

3. OBSLUHA

→ Predtým ako budete výrobok nastavovať alebo prepravovať, počkajte, kým sa plastový nôž zastaví a vyberte akumulátor.

Nabíjanie akumulátora [Obr. 01/02/03]:

→ Dodržte sieťové napätie! Napätie zdroja prúdu sa musí zhodovať s údajmi na typovom štítku nabíjačky.

Rozsah dodávky GARDENA akumulátorových vyžínačov č. v. 14700-55/14701-55 neobsahuje akumulátor ani nabíjačku.

Vďaka inteligentnému nabíjaniu sa automaticky rozpozná stav nabitia akumulátora a v závislosti od teploty a napätia akumulátora sa vždy nabije optimálnym nabíjacím prúdom.

Akumulátor sa tým šetrí a pri uchovávaní v nabíjačke dostane vždy plne nabitý.

1. Stlačte odblokovacie tlačidlo a vyberte akumulátor 8 z uchytenia akumulátora 0.
2. Pripojte nabíjačku © do sieťovej zásuvky.
3. Nasuňte nabíjačku akumulátora (C) na akumulátor (B).

Keď indikátor nabíjania akumulátora na nabíjačke bliká na zeleno, akumulátor sa nabíja.

Keď indikátor nabíjania akumulátora na nabíjačke svieti neprerušovane na zeleno, akumulátor je plne nabitý.

(Doba nabíjania, pozri 7. TECHNICKÉ ÚDAJE).

1. Pri nabíjaní kontrolujte stav nabitia v pravidelných intervaloch.
2. Keď je akumulátor ⑧ plne nabitý, môžete akumulátor ⑧ odpojiť od nabíjačky⑥.

Význam indikačných prvkov:

Indikácia na nabíjačke [Obr. O3]:

Blikajúce svetlo

Indikátor nabíjania

akumulátora ⑥

Nabíjanie signalizuje blikanie indikátora nabíjania akumulátora (C)

Upozornenie: nabíjanie je možné, len keď je teplota akumulátora

v prípustnom rozsahu teploty nabíjania, pozri 7. TECHNICKÉ ÚDAJE.

Neprerušované svetlo

indikátora nabíjania

akumulátora

Neprerušované svetlo indikátora nabíjania akumulátora signalizuje, že akumulátor je plne nabitý alebo že teplota akumulátora je mimo prípustného rozsahu teploty nabíjania a preto sa nemôže nabíjať. Akumulátor sa nabije hneď, ako dosiahne prípustný teplotný rozsah.

Bez zasunutého akumulátora neprerušované svetlo indikátora nabíjania akumulátora signalizuje, že sieťová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.

Indikácia stavu nabitia akumulátora na výrobku [Obr. O4/O14]:

Po spustení výrobku sa na 5 sekúnd zobrazí indikácia stavu nabitia akumulátora (P).

Stav nabitia akumulátora – indikácia stavu nabitia akumulátora

Keď chybová LED svieti alebo bliká, pozri 6. ODSTRAŇOVANIE PORÚCH.

Nastavenie pracovnej polohy:

Pracovná poloha 1 [Obr.05]:

Pre štandardné vyžínanie.

Pracovná poloha 2 [Obr.06/O7]:

Vyžínanie pod prekážkami.

Držadlo je možné na vyžínanie pod prekážkami spustiť zo štandardnej pozície 1 do dvoch spustených pozícií 2 alebo 3.

1. Postavte vyžínač na zem.
2. Držte vyžínač oboma rukami za držadlo (7) tak, aby ste mohli jedným prstom stlačiť odblokovacie tlačidlo (8).
3. Stlačte odblokovacie tlačidlo a spustite držadlo 7 do požadovanej pozície.
4. Pustite odblokovacie tlačidlo a nechajte držadlo 7 znova zapadnúť.

Pracovná poloha 3 (len pre č. v. 14701) [Obr. O8/O9]:

Koste na hranách trávnika.

POZOR! Vyžinač smiete použiť len vtedy, keď je hlava vyžinača v západke zaskočená na 0° alebo 90°.

Aby sa dala hlava vyžinača ① otočiť do 90° uhla, držadlo sa musí nachádzať v štandardnej pozícii 1.

1. Držte vyžinač oboma rukami za držadlo ⑦ tak, aby ste mohli jedným prstom stlačiť odblokovacie tlačidlo ⑩.
2. Stlačte odblokovacie tlačidlo a otáčajte vyžinačiu hlavu 1 z 0° na 90°, kým nezapadne.
3. Pustite odblokovacie tlačidlo a nechajte držadlo znova zapadnúť.

Nastavenie dĺžky držadla [Obr. O10]:

NEBEZPEČENSTVO!

Výrobok sa nesmie používať, keď je držadlo úplne zasunuté (prepravná poloha).

1. Uvoľnite zvieracie puzdro 6
2. Vytiahnite držadlo ⑦ na požadovanú dĺžku.
3. Znova utiahnite zvieracie puzdro 6

Nastavenie polohy prídavnej rukoväte [Obr. 011]:

Polohu prídavnej rukoväte je možné nastaviť podľa výšky postavy.

1. Potiahnite páku @
2. Nakloňte prídavnú rukoväť ③ do požadovanej polohy. 3. Znova pustite páku 12

Keď je vyžínač správne nastavený na telesnú výšku, je držanie tela vzpriamené a hlava vyžínača je v pracovnej polohe 1 mierne naklonená dopredu. →Držte vyžínač na hlavnej rukoväti a prídavnej rukoväti tak, aby bola hlava vyžínača zľahka naklonená dopredu.

Výrobok je vybavený dvojspínačovým bezpečnostným zariadením (štartovacia páka s blokovaním zapnutia), ktoré zamedzuje náhodnému spusteniu výrobku.

Spustenie:

1. Vložte akumulátor ⑧ do držiaka ⑨ tak, aby počuteľne zapadol.
2. Jednou rukou držte prídavnú rukoväť 13
3. Druhou rukou držte hlavnú rukoväť (14), posuňte blokovanie zapnutia (15) dopredu a potiahnite štartovaciu páku (16). Vyžínač sa spustí; na 5 sekúnd sa zobrazí indikácia stavu nabitia akumulátora (17).
4. Uvoľnite tlačidlo na blokovanie zapnutia 16

POZOR! Zabráňte kontaktu plastového noža a nosníka nožov s tvrdými predmetmi (mur, kamene, plota a pod.), aby ste zamedzili opotrebovaniu alebo zlomeniu plastového noža alebo nosníka nožov.

Zastavenie:

1. Pustite štartovaciu páku (6). Vyžínač sa zastaví.
2. Stlačte odblokovacie tlačidlo a vyberte akumulátor z uchytenia akumulátora 0

4. ÚDRŽBA

NEBEZPEČENSTVO! Ublíženie na zdraví!

bezpečnosť zranenia a riziko poškodenia výrobku.

→ Výrobok nikdy nečistite vodou alebo prúdom vody (najmä nie prúdom vody pod vysokým tlakom). → Na čistenie nepoužívajte chemikálie, vrátane benzínu alebo riedidiel. Niektoré z nich môžu poškodiť dôležité plastové diely.

Vzduchové štrbiny musia byť vždy čisté.

1. Očistite vzduchové štrbiny mäkkou kefkou (nepoužívajte skrutkovač).
2. Pohyblivé časti očistite po každom použití. Odstráňte obzvlášť trávu a zvyšky nečistôt z krytu ②.

Čistenie akumulátora a nabíjačky:

Predtým, ako pripojíte akumulátor, vždy sa uistite, že je povrchová plocha akumulátora a nabíjačky čistá a suchá.

Nepoužívajte tečúcu vodu.

→ Nabíjačka akumulátora: Kontakty a plastové diely očistite mäkkou a suchou handričkou. → Akumulátor: Občas vyčistite vzduchové štrbiny a spojky akumulátora mäkkým, čistým a suchým štetcom.

5. SKLADOVANIE

Odstavenie z prevádzky:

Výrobok musí byť skladovaný na mieste, ktoré je neprístupné deťom.

1. Vyberte akumulátor.
2. Akumulátor nabite.
3. Očistite vyžínač, akumulátor a nabíjačku (pozri 4. Údržba).
4. Vyžínač, akumulátor a nabíjačku skladujte na suchom, uzavretom mieste zabezpečenom voči mrazu.

Likvidácia:

(v zmysle smernice 2012/19/EÚ)

Výrobok sa nesmie likvidovať v bežnom domácom odpade. Musí sa zlikvidovať podľa platných miestnych predpisov týkajúcich sa ochrany životného prostredia.

DÔLEŽITÉ!

→ Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste.

Likvidácia akumulátorov:

Akumulátor GARDENA obsahuje lítium-iónové články, ktoré je potrebné na konci životnosti zlikvidovať oddelene od bežného domáceho odpadu.

Li-ion

DÔLEŽITÉ!

→ Akumulátory zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste. 1. Lítium-iónové články úplne vybite (obráťte sa na servis GARDENA). 2. Kontakty lítium-iónových článkov zabezpečte proti skratovaniu. 3. Lítium-iónové články odborne zlikvidujte.

6. ODSTRÁŇOVANIE PORÚCH

NEBEZPEČENSTVO! Ublíženie na zdraví!

→ Pred odstraňovaním chyby výrobku počkajte, kým sa plastový nôž zastaví a vyberte akumulátor.

Výmena plastového noža [Obr. T1/T2]:

NEBEZPEČENSTVO! Porezanie nožíkom!

→ Nepoužívajte kovové rezné prvky alebo náhradné diely a príslušenstvo, ktoré nie sú schválené výrobcom GARDENA.

Keď už otvorové rebro ⑨ nie je viditeľné, musí sa vymeniť nožový nosník ⑩. Obráťte sa na servis GARDENA.

Plastové nože smú byť opotrebované maximálne na polovičnú dĺžku. Používať sa smú len originálne náhradné nože GARDENA RotorCut. Náhradné plastové nože sú dostupné u predajcov GARDENA alebo priamo v servise GARDENA.

Náhradný nož GARDENA RotorCut pre turbotrimmer c.v. 5368

Odobratie plastového noža:

1. Obráťte vyžínač.
2. Koniec plastového noža zľahka potlačte nadol (A), posuňte plastový nož (B) dovnútra cez nosník nožov (B) a vytiahnite ho.

Nasadenie plastového noža:

Vyžinač nereže alebo reže zle	Plastový nož je opotrebovaný alebo prilíš krályk.	→ Vymeřte plastový nož.
	Plastový nož je zlomený. → Vymeřte plastový nož.
Vyžinač silno vibruje Plastový nož je nadmerne opotrebovaný a spôsobuje nevyväženosf.	→ Vymeřte plastový nož.
	Nosník nožov je opotrebovaný. → Vymeřte nosník nožov.
Vyžinač sa nedá zastavit Štartovacía páká dostáva zablokovaná.	→ Vyberte akumulátor a uvolně Štartovacúlpák.
Vyžinač nešartuje alebo sa nezastavi. LED ①blíká na zeleno [Obr. 04]	Akumulátor je vybitý. → Nabite akumulátor.
Vyžinač nešartuje alebo sa nezastavi. Chybová LED ②svieti na Červeno [Obr. 04]	Teplota akumulátora je mimo priupustného rozsahu.	→ Počkajte, kým bude teplota akumulátora opát medzi 0 °C – + 45 °C.
	Medzi kontaktmi akumulátora na vyžinači sa nacházajć vodné kvapky alebo vlhkest.	→ Vodné kvapky/vlhkest odstránty suchou handričkou.
	Motor je blokovaný. →	Odstránty prekážku. Našartujteznovu.
Vyžinač nešartuje alebo sa nezastavi. Chybová LED ③blíká na Červeno [Obr. 04]	Vyrobok je chybný. →	Obráte sa na servis GARDENA.
Vyžinač nešartuje alebo sa nezastavi. Chybová LED ④nesviétne [Obr. 04]	Akumulátor je uplne vložený do uchytenia akumulátora.	→ Vložte akumulátor uplne do uchytenia akumulátora, kým počutefte nezapadne.
	Akumulátor je chybný.	→ Vymeřte akumulátor.
	Vyrobok je chybný. →	Obráte sa na servis GARDENA.
Nabijanje nie je možné. Indikátor nabljania akumulátora ⑤svjeti nepreresovane [Obr. 03]	Akumulátor je správné. nasadený.	→ Akumulátor správné nasadte na nabijačku.
	Kontaky akumulátora su znečistěné.	→ Vyčistte kontakty akumulátora (napr. viacnásobným pripojenim a opodjenim akumu-latora. Prípadne vymeřte akumulátor).
	Teplota akumulátora je mimo prípustného rozsahu teploty nabijania.	→ Počkajte, kým bude teplota akumulátora opát medzi 0 °C – + 45 °C.
	Akumulátor je chybný.	→ Vymeřte akumulátor.
Indikátor nabljania akumulátora ⑥nesviétne [Obr. 03]	Sležová zástrčka nablačky nie je (správné) zasunutá.	→ Zasuněte siefovú zástrčko (úpíne) do zásumyký.
	Zásuvka, sěcový kábel alebo nabijačka su chybné.	→ Skontrolujte siefové napátie. Připadne nechajte nabijačku skontrolovať u autorizová–ho predajcu alebo v servise GARDENA.

UPOZORNENIE: Pri líniových poruchách sa obráťte na servisné stredisko GARDENA. Opravy môžu vykonávať len servisné strediská GARDENA alebo predajcovia, ktorí sú certifikovaní výrobcom GARDENA.

1. TECHNICKÉ ÚDAJE

Vhodné nabíjačky akumulátora systému POWER FOR ALL: AL 18..CV.

Nabijačka akumulátora AL 1810 CV P4A	Jednotka	Hodnota (ć.v. 14900)
Sletové napătie	V (AC)	220 - 240
Sletová frekvencia	Hz	50 - 60
Menovl'ty vykon	W	26
Nabijacle napătie akumulátora	V (DC)	18
Max. nabijaci prud akumulátora	mA	1000
Doba nabijania akumulátora 80%/97 - 100% (cca) PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Priustný rozsah teploty nabijania	°C	0 - 45
Hmotnost' zodpovedá EPTA-Procedure 01:2014	kg	0,17
Trieda ochrany		☐/ ☐

Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

1. PRÍSLUŠENSTVO

Náhradný nož GARDENA RotorCut pre turbotrimmer	Na výmenu použitích plastovych nožov.	č.v. 5368
GARDENA Náhradné uchytenie noža	K dispozici prostrednictvom servisu GARDENA.
GARDENA Súprava kolles pre vyžinač (len pre Č.v. 14701)	Na Jednoduché kosenie hrán trávnika.	Č.v. 9880
GARDENA systémový akumulátor PBA 18V/45 P4A PBA 18V/72 P4A	Akumulator pre pridavný chod alebo na výmenu.	Č.v. 14903 Č.v. 14905
GARDENA Rýchlonabijačka akumulátoru AL 1830 CV P4A	Na rychle nabijanie akumulátrora systémUPOWER FOR ALL PBA 18V..W...	Č.v. 14901

9. SERVIS/ZÁRUKA

Servis:

Kontaktujte, prosím, adresu na zadnej strane.

Vyhlásenie o poskytnutí záruky:

V prípade reklamácie vyplývajúcej zo záruky vám nebudú za poskytnuté služby účtované žiadne poplatky.

Spoločnosť GARDENA Manufacturing GmbH poskytuje na všetky originálne nové výrobky GARDENA 2-ročnú záruku od dátumu nákupu u predajcu, ak sa výrobky používali výhradne na súkromné účely. Táto záruka výrobcu neplatí pre výrobky získané na sekundárnom trhu. Táto záruka sa vzťahuje na všetky podstatné nedostatky tohto výrobku, ktoré sú preukázateľne spôsobené materiálovými alebo výrobnými chybami. Plnenie tejto záruky sa vykoná výmenou za plne funkčný výrobok alebo opravou chybného výrobku, ktorý nám bezplatne odošlete, pričom si vyhradzujeme právo na výber medzi týmito možnosťami. Servis podlieha nasledujúcim podmienkam:

• Výrobok sa používal na konkrétny účel podľa odporúčaní uvedených v prevádzkových pokynoch.
• Ani kupujúci, ani tretia osoba sa nepokúšali výrobok otvoriť alebo opraviť.
• Na prevádzku boli použité iba originálne náhradné a spotrebné diely GARDENA.
• Predloženie dokladu o kúpe.

Zo záruky sú vylúčené normálne opotrebovanie dielov a komponentov (napríklad na nožoch, upevňovacích dieloch nožov, turbínach, svietidlách, klinových a ozubených remeňoch, obežných kolesách, vzduchových filtroch, zapaľovacích sviečkach), viditeľné zmeny, ako aj spotrebné diely podliehajúce rýchlemu opotrebovaniu.

Táto záruka výrobcu sa obmedzuje na náhradnú dodávku a opravu podľa vyššie uvedených podmienok. Iné nároky voči nám ako výrobcovi, napríklad na náhradu škody, záruka výrobcu neodôvodňuje. Táto záruka výrobcu sa samozrejme netýka existujúcich zákonných a zmluvných nárokov na záručné plnenie voči obchodníkovi / predajcovi.

Plastový nôž a nosník nožov sú spotrebné diely, a preto sú vynaté zo záruky.
