ComfortCut 2318V P4A - Korrëse bari GARDENA - Manual falas për përdoruesin

Lloji i produktit	Kositës bari (kositës skajesh) me bateri
Marka	Gardena
Modeli	ComfortCut 2318V P4A (ref. 14700 / 14701)
Gjerësia e prerjes	23 cm
Shpejtësia e rrotullimit	9500 rrot/min
Tensioni nominal	18 V (DC)
Rryma nominale	2,3 A
Pesha (pa bateri)	2,0 kg (ref. 14700) / 2,1 kg (ref. 14701)
Niveli i presionit akustik (LpA)	74 dB(A) (pasiguri 2,5 dB)
Niveli i fuqisë akustike (LWA) i matur/i garantuar	83 / 85 dB(A) (ref. 14700) ; 86 / 88 dB(A) (ref. 14701)
Dridhja dore-krahë (ahw)	< 2,5 m/s² (pasiguri 1,5 m/s²)
Bateri e pajtueshme	POWER FOR ALL System PBA 18V (Li-Ion, 5 qeliza), p.sh. 2,0 Ah ose 2,5 Ah
Karikues i pajtueshëm	POWER FOR ALL System AL 18..CV (p.sh. AL 1810 CV P4A)
Temperatura e lejueshme e karikimit	0 °C deri +45 °C
Koha e karikimit (80% / 100%) për baterinë 2,0 Ah	96 min / 124 min
Koha e karikimit (80% / 100%) për baterinë 2,5 Ah	120 min / 154 min
Pozicionet e punës	3 pozicione (ref. 14701): standard, e pjerrët nën pengesa, dhe kokë në 90° për skaje
Rregullimi i gjatësisë së shtyllës	Po, me tufë shtrëngimi
Dorezë shtesë e rregullueshme	Po, pjerrësi e ndryshueshme
Tehu	Teh plastik rrotullues (RotorCut), i zëvendësueshëm
Mbrojtja e bimëve	Kura e mbrojtjes së bimëve e rregullueshme
Ndalesa e sigurisë	Çelës i dyfishtë (levë nisjeje + buton bllokimi)
Treguesi i ngarkesës së baterisë	Tregues LED me 3 nivele në produkt
Mirëmbajtja	Pastrim pa ujë; zëvendësoni tehun plastik kur është i konsumuar
Garancia	2 vjet (prodhues, përdorim privat)

Pyetjet më të shpeshta - ComfortCut 2318V P4A GARDENA

Cilën bateri mund të përdor me ComfortCut 2318V P4A?

Përdorni vetëm bateri Li-Ion POWER FOR ALL System PBA 18V me kapacitet të paktën 1,5 Ah (5 qeliza). Shembuj: PBA 18V 2,0 Ah (ref. 14902) ose 2,5 Ah (ref. 14903). Asnjëherë mos përdorni bateri të tjera.

Si ta karikoj baterinë?

Hiqni baterinë nga mjeti duke shtypur butonin e zhbllokimit. Lidheni karikuesin (p.sh. AL 1810 CV P4A) në një prizë muri (220-240 V). Rrëshqiteni baterinë në karikues. Drita jeshile pulson gjatë karikimit, pastaj mbetet e ndezur fikse kur bateria është plot (koha e karikimit: rreth 96 min për 80% me 2,0 Ah). Karikimi është i mundur vetëm ndërmjet 0 °C dhe +45 °C.

Si ta zëvendësoj tehun plastik?

Sigurohuni që tehu është ndalur dhe hiqni baterinë. Kthejeni kositësin e skajeve. Shtypni lehtë majën e tehut poshtë, shtyjeni nga brenda përmes mbajtësit të tehut dhe nxirreni. Fusni një teh të ri RotorCut origjinal Gardena (ref. 5368) në çarjen metalike të mbajtësit të tehut derisa të dëgjoni klik. Kontrolloni që të rrotullohet lirshëm.

Si ta rregulloj pozicionin e punës?

Shtylla mund të anohet duke shtypur butonin e zhbllokimit (pozicioni 1: standard; pozicioni 2: për pengesa; pozicioni 3: kokë në 90° për skaje, vetëm në ref. 14701). Për kokën në 90°, shtylla duhet të jetë në pozicionin 1. Lëshoni butonin për të kyçur.

Si ta rregulloj gjatësinë e shtyllës?

Lironi tufën e shtrëngimit të vendosur në shtyllë. Tërhiqeni shtyllën në gjatësinë e dëshiruar, pastaj shtrëngoni fort tufën. Mos e përdorni mjetin me shtyllën tërësisht të tërhequr (pozicioni transporti).

Çfarë të bëj nëse kositësi i barit nuk ndizet?

Së pari kontrolloni që bateria është futur mirë dhe e ngarkuar. Nëse LED-i i defektit pulson në të kuqe, produkti është i dëmtuar (kontaktoni shërbimin). Nëse ndizet e kuqe fikse, temperatura e baterisë është jashtë intervalit (prisni ndërmjet 0 °C dhe 45 °C). Pastroni kontaktet nëse është e nevojshme. Shihni tabelën e zgjidhjes së problemeve në manual.

Si ta pastroj kositësin e barit?

Asnjëherë mos përdorni ujë apo rrymë me presion të lartë. Pastroni vrimat e ajrimit me një furçë të butë. Hiqni mbetjet e barit nga mbulesa mbrojtëse pas çdo përdorimi. Mos përdorni kimikate, benzinë ose tretës. Pastroni baterinë dhe karikuesin me një leckë të thatë.

Si ta ruaj pajisjen jashtë sezonit?

Hiqni baterinë dhe karikojeni plotësisht. Pastroni kositësin e barit, baterinë dhe karikuesin. Ruani gjithçka në një vend të thatë, të mbyllur dhe pa ngricë. Mbajeni larg fëmijëve.

Cilat janë udhëzimet e rëndësishme të sigurisë?

Vishni gjithmonë syze mbrojtëse dhe mbrojtje dëgjimi të miratuar. Mbani larg njerëzit dhe kafshët. Mos prisni nën shi. Para çdo mirëmbajtjeje, prisni ndalimin e plotë të tehut dhe hiqni baterinë. Përdorni vetëm aksesorë origjinalë Gardena.

Si ta asgjësoj pajisjen dhe baterinë në fund të jetës?

Mos e hidhni pajisjen me mbeturinat shtëpiake. Vendoseni në një pikë grumbullimi lokale (në përputhje me direktivën 2012/19/UE). Bateria Li-Ion duhet të shkarkohet plotësisht, kontaktet e saj të mbrohen nga qarqet e shkurtra, pastaj të vendoset në një pikë grumbullimi të specializuar.

MANUAL I PËRDORUESIT ComfortCut 2318V P4A GARDENA

Ky produkt mund të përdoret nga fëmijët mbi 8 vjeç, si dhe nga persona me aftësi të kufizuara fizike, shqisore dhe mendore ose me mungesë përvoje dhe njohurish, nëse ata do të jenë nën mbikëqyrje ose nëse janë instruktuar në lidhje me përdorimin e sigurt të produktit dhe kuptojnë rreziqet që rezultojnë nga kjo gjë. Fëmijët nuk lejohen të luajnë me produktin. Pastrimi dhe mirëmbajtja nga ana e përdoruesit nuk lejohet të kryhet nga fëmijë, nëse nuk janë nën mbikëqyrje. Ne këshillojmë përdorimin e produktit vetëm nga të rriturit, duke filluar nga 16 vjeç.

Përdorimi i parashikuar:

P prerësi GARDENA shërben për prerjen dhe qethjen e barit të kopshteve nëpër oborret private dhe ato të shtëpive të pushimit.

Produkti nuk është i përshtatshëm për një përdorim të gjatë në të njëjtën kohë.

RREZIK! Plagosje!

→ Mos e përdorni produktin për prerjen e gardheve me shkurre, për copëtimin e materialeve dhe për kompostim.

1. SIGURIA

ME RËNDËSI!

Lexoni me kujdes manualin e përdorimit dhe ruajeni atë për ta lexuar më vonë.

Mbani gjithmonë mbrojtje të autorizuar të dëgjimit. Mbani gjithmonë mbrojtje të autorizuar të shikimit.

Hiqni baterinë para pastrimit ose mirëmbajtjes.

Mos e ekspozoni kundrejt shiut.

RREZIK! Rrezik plagosjeje për personat e tjerë! Mbajini personat e tjerë larg zonës ku punoni.

Për përdoruesin: Hiqeni spinën menjëherë nga rrjeti elektrik nëse u dëmtua ose u këput percuesi.

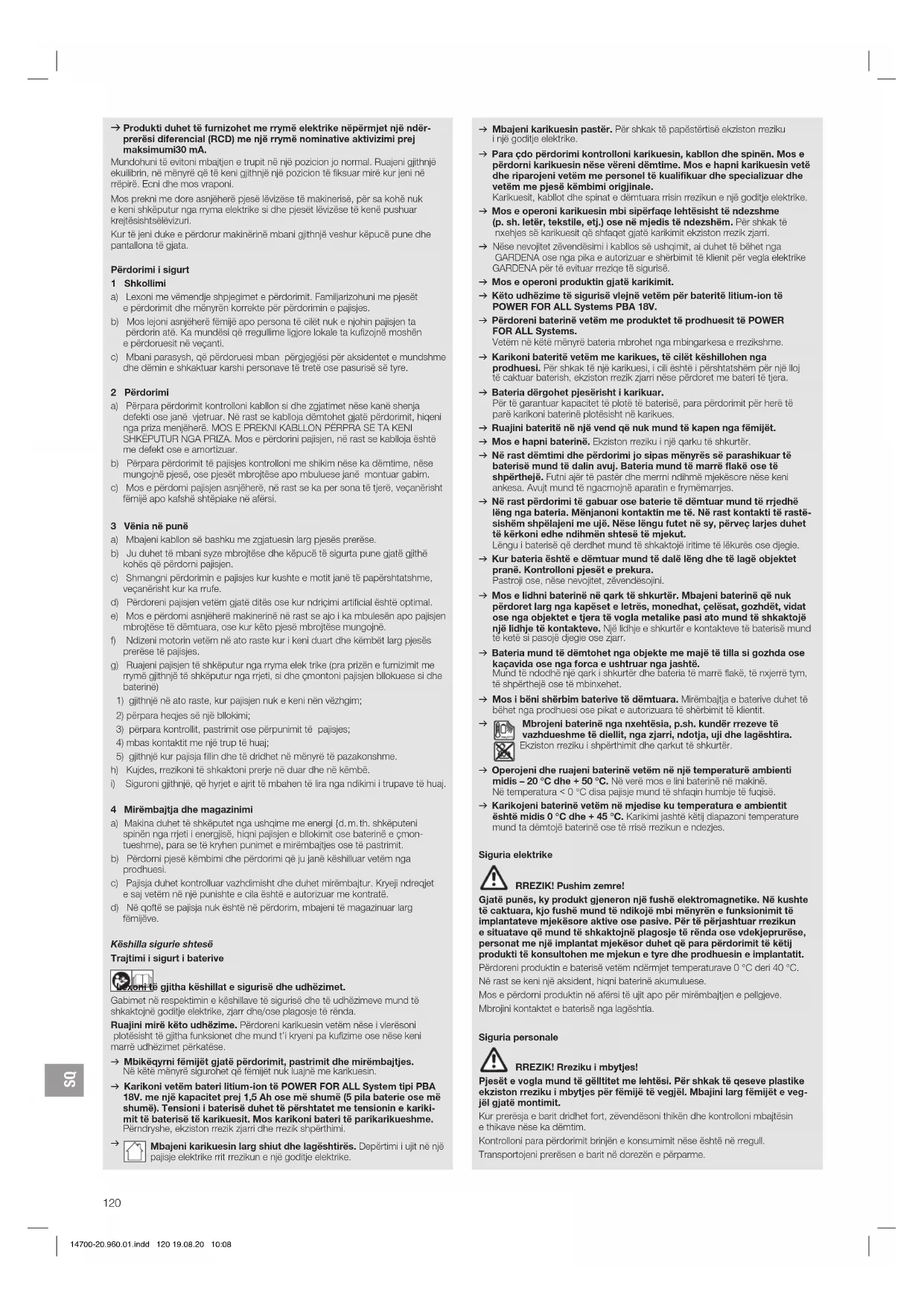

Këshilla të përgjithshme sigurie

Siguria elektrike

RREZIK! Goditja elektrike!

Rrezik plagosje për shkak të goditjes elektrike.

→ Produkti duhet të furnizohet me rrymë elektrike nëpërmjet një ndërprerësi diferencial (RCD) me një rrymë nominale aktivizimi prej maksimumi 30 mA.

Mundohuni të shmangni mbajtjen e trupit në një pozicion jo normal. Ruani gjithmonë ekuilibrin, në mënyrë që të keni gjithmonë një pozicion të fiksuar mirë kundrejt dyshemesë. Ecni dhe mos veproni.

Mos prekni me duar asnjëherë pjesë lëvizëse të makinerisë, për sa kohë nuk e keni shkëputur nga rryma elektrike dhe pjesët lëvizëse të kenë pushuar krejtësisht së lëvizuri.

Kur të jeni duke e përdorur makinën, mbani gjithmonë veshur këpucë pune dhe pantallona të gjata.

Përdorimi i sigurt

1 Shkollimi

a) Lexoni me vëmendje shpjegimet e përdorimit. Familjarizohuni me pjesët e përdorimit dhe mënyrën korrekte për përdorimin e pajisjes. b) Mos lejoni asnjëherë fëmijë apo persona të cilët nuk e njohin pajisjen ta përdorin atë. Ka mundësi që rregullime ligjore lokale ta kufizojnë moshën e përdoruesit në veçanti. c) Mbani parasysh, që përdoruesi mban përgjegjësi për aksidentet e mundshme dhe dëmin e shkaktuar karshi personave të tretë ose pasurisë së tyre.

2 Përdorimi

a) Përpara përdorimit kontrolloni kabllon si dhe zgjatimet nënëse kanë shenja defekti ose janë vjetruar. Në rast se kablloja dëmtohet gjatë përdorimit, hiqeni nga priza menjëherë. MOS E PREKNI KABLLON PËRPARA SE TA KENI SHKËPUTUR NGA PRIZA. Mos e përdorni pajisjen, në rast se kablloja është me defekt ose është amortizuar. b) Përpara përdorimit të pajisjes kontrolloni me shikim nëse ka dëmtime, nëse mungojnë pjesë, ose pjesët mbrojtëse apo mbuluese janë montuar gabim. c) Mos e përdorni pajisjen asnjëherë, në rast se ka persona të tjerë, veçanërisht fëmijë apo kafshë shtëpiake në afërsi.

3 Vënia në punë

a) Mbajeni kabllon së bashku me zgjatuesin larg pjesës prerëse. b) Ju duhet të mbani syze mbrojtëse dhe këpucë të sigurta pune gjatë gjithë kohës që përdorni pajisjen. c) Shmangni përdorimin e pajisjes kur kushtet e motit janë të papërshtatshme, veçanërisht kur ka rrufe. d) Përdoreni pajisjen vetëm gjatë ditës ose kur ndriçimi artificial është optimal. e) Mos e përdorni asnjëherë makinerinë në rast se ajo i ka mbulesën apo pajisjen mbrojtëse të dëmtuara, ose kur këto pjesë mbrojtëse mungojnë. f) Ndizeni motorin vetëm në ato raste kur i keni duart dhe këmbët larg pjesës prerëse të pajisjes. g) Ruajeni pajisjen të shkëputur nga rryma elektrike (pra prizën e furnizimit me rrymë gjithmonë të shkëputur nga rrjeti, si dhe çmontoni pajisjen bllokuese si dhe baterinë)

1) gjithmonë në ato raste, kur pajisjen nuk e keni nën vëzhgim; 2) përpara heqjes së një bllokimi; 3) përpara kontrollit, pastrimit ose përpunimit të pajisjes; 4) pas kontaktit me një trup të huaj; 5) gjithmonë kur pajisja fillon të dridhet në mënyrë të pazakonshme. 1) Kështu, rrezikoni të shkaktoni prerje në duar dhe në këmbë. Siguroni gjithmonë, që pjesët e ajrit të mbahen të lira nga ndikimi i trupave të huaj.

4 Mirembajtja dhe magazinimi

a) Makina duhet te shkeputet nga ushqimi me energji (d.m.th. shkeputeni spinën nga rrjeti i energjisë, hiqni pajisjen e bllokimit ose baterinë e çmontueshme), para se të kryhen punimet e mirëmbajtjes ose të pastrimit. b) Përdorni pjesë këmbimi dhe pajisje që ju janë këshilluar vetëm nga prodhuesi. c) Pajisja duhet kontrolluar vazhdimisht dhe duhet mirëmbajtur. Kryeni ndreqjet vetëm në punishte të cilat janë të autorizuara me kontratë. d) Në qoftë se pajisja nuk është në përdorim, mbajeni të magazinuar larg fëmijëve.

Këshilla sigurie shtesë

Trajtimi i sigurt i baterive

Të gjitha këshillat e sigurisë dhe udhëzimet.

Gabimet në respektimin e këshillave të sigurisë dhe udhëzimeve mund të shkaktojnë goditje elektrike, zjarr dhe/ose plagosje të rënda.

Ruajini mirë këto udhëzime. Përdoreni karikuesin vetëm nëse i vlerësoni plotësisht të gjitha funksionet dhe mund t'i kryeni pa kufizime ose nëse keni marrë udhëzimet përkatëse. → Mbikëqyrni fëmijët gjatë përdorimit, pastrimit dhe mirëmbajtjes. Në këtë mënyrë siguroheni që fëmijët nuk luajnë me karikuesin. → Karikoni vetëm bateri litium-jon të POWER FOR ALL System tipit PBA 18V, me një kapacitet prej 1,5 Ah ose më shumë (5 pila baterie ose më shumë). Tensioni i baterisë duhet të përshtatet me tensionin e karikimit të baterisë të karikuesit. Mos karikoni bateri të parikarikueshme. Përndryshe, ekziston rrezik zjarri dhe rrezik shpërthimi. → Mbajeni karikuesin larg shiut dhe lagështisë. Depërtimi i ujit në pajisje elektrike rrit rrezikun e një goditje elektrike.

Mbajeni karikuesin të pastër. Për shkak të papastërtisë ekziston rreziku i një goditjeje elektrike. Para çdo përdorimi kontrolloni karikuesin, kabllon dhe spinën. Mos e përdorni karikuesin nëse vëreni dëmtime. Mos e hapni karikuesin vetë dhe riparojeni vetëm nga personel i kualifikuar dhe i specializuar dhe vetëm me pjesë këmbimi origjinale. Karikuesit, kabllot dhe spinat e dëmtuara rrisin rrezikun e goditjes elektrike. Mos e operoni karikuesin mbi sipërfaqe lehtësisht të ndezshme (p.sh. letër, tekstile, etj.) ose në mjedis të ndezshëm. Për shkak të nxehtësisë së karikuesit që shfaqet gjatë karikimit ekziston rrezik zjarri. Nëse nevojitet zëvendësimi i kabllos së ushqimit, ai duhet të bëhet nga GARDENA ose pika e autorizuar e shërbimit të klientit për vegla elektrike GARDENA për të shmangur rreziqet e sigurisë. Mos e operoni produktin gjatë karikimit. Këto udhëzime të sigurisë vlejnë vetëm për bateritë litium-jon të POWER FOR ALL Systems PBA 18V. Përdoreni baterinë vetëm me produktet e POWER FOR ALL SYSTEMS. Vetëm në këtë mënyrë bateria mbrohet nga mbingarkesa e rrezikshme. Karikoni baterinë vetëm me karikues të cilët këshillohen nga prodhuesi. Për shkak të karikuesit, i cili është i përshtatshëm për një lloj të caktuar baterish, ekziston rrezik zjarri nëse përdoret me bateri të tjera. Bateria dërgohet pjesërisht e karikuar. Për të garantuar kapacitetin e plotë të baterisë, para përdorimit për herë të parë karikoni baterinë plotësisht në karikues. Ruajini bateritë në një vend që nuk mund të kapen nga fëmijët. Mos e hapni baterinë. Ekziston rreziku i një qarku të shkurtër. Në rast dëmtimi dhe përdorimi jo sipas mënyrës së parashikuar të baterisë mund të dalin avuj. Bateria mund të marrë flakë ose të shpërthejë. Futni ajër të pastër dhe kërkoni ndihmë mjekësore nëse keni ankesa. Avujt mund të ngacmojnë aparatin e frymëmarrjes. Në rast përdorimi të gabuar ose baterie të dëmtuar mund të rrjedhë lëng nga bateria. Shmangni kontaktin me të. Në rast kontakti të rastësishëm shpëlajeni me ujë. Nëse lëngu futet në sy, përveç larjes duhet të kërkoni edhe ndihmë shtesë të mjekut. Lëngu i baterisë që derdhet mund të shkaktojë irritime të lëkurës ose djegie. Kur bateria është e dëmtuar mund të lëshojë lëng dhe të dëmtojë objektet pranë. Kontrolloni pjesët e prekura. Pastrojini ose, nëse nevojitet, zëvendësojini. Mos e lidhni baterinë në qark të shkurtër. Mbajeni baterinë që nuk përdoret larg nga kapëset e letrës, monedhat, çelësat, gozhdët, vidat ose nga objektet e tjera të vogla metalike pasi ato mund të shkaktojnë lidhje të kontakteve. Një lidhje e shkurtër e kontakteve të baterisë mund të ketë si pasojë djegie ose zjarr. Bateria mund të dëmtohet nga objekte me majë të tilla si gozhda ose kaçavida ose nga forca e ushtruar nga jashtë. Mund të ndodhë qark i shkurtër dhe bateria të marrë flakë, të nxjerrë tym, të shpërthejë ose të mbinxehet. Mos i bëni shërbim baterive të dëmtuara. Mirëmbajtja e baterisë duhet të bëhet nga prodhuesi ose pikat e autorizuara të shërbimit të klientit. Mbrojeni baterinë nga nxehtësia, p.sh. kundër rrezeve të vazhdueshme të diellit, nga zjarri, ndotja, uji dhe lagështia. Ekziston rreziku i shpërthimit dhe qarkut të shkurtër. Operojeni dhe ruajeni baterinë vetëm në interval të temperaturës së ambientit midis -20°C dhe +50°C. Mos e lini baterinë në makinë. Në temperatura < 0°C disa pajisje mund të shfaqin humbje të fuqisë. Karikojeni baterinë vetëm në mjedis ku temperatura e ambientit është midis 0°C dhe +45°C. Karikimi jashtë këtij diapazoni të temperaturës mund të dëmtojë baterinë ose të rrisë rrezikun e ndezjes.

Siguria elektrike

RREZIK! Pushim zemre!

Gjatë punës, ky produkt gjeneron një fushë elektromagnetike. Në kushte të caktuara, kjo fushë mund të ndikojë mbi mënyrën e funksionimit të implanteve mjekësore aktive ose pasive. Për të përjashtuar rrezikun e situatave që mund të shkaktojnë plagosje të rënda ose vdekjeprurëse, personat me një implant mjekësor duhet që para përdorimit të këtij produkti të konsultohen me mjekun e tyre dhe prodhuesin e implantit.

Ruajeni produktin e baterisë vetëm ndërmjet temperaturave 0°C deri 40°C

Në rast se keni një aksident, hiqni baterinë akumuluese.

Mos e përdorni produktin në afërsi të ujit apo për mirëmbajtjen e pellgjeve.

Mbrojini kontaktet e baterisë nga lagështia.

Siguria personale

RREZIK! Rreziku i mbytjes!

Pjesët e vogla mund të gëlltiten me lehtësi. Për shkak të qeseve plastike ekziston rreziku i mbytjes për fëmijë të vegjël. Mbajini larg fëmijëve të vegjël gjatë montimit.

Kur prerësja e barit dridhet shumë; zëvendësoni thikën dhe kontrolloni mbajtësin e thikës nëse ka dëmtim.

Kontrolloni para përdorimit gjendjen e konsumimit nëse është në rregull.

Transportojeni prerësen e barit me dorezat e përparme.

Përdorni pajisje mbrojtëse personale.

Kur të pastroni pjesët prerëse vishni doreza mbrojtëse.

Mbani gjithmonë pajisje për mbrojtjen e syve.

Përdorimi i pajisjeve mbrojtëse si për shembull doreza, kapele sigurie që nuk rrëshqasin, ose pajisje për mbrojtjen e veshëve, të cilat janë parashikuar për përdorim, ulin rrezikun e plagosjes.

Tregohuni të kujdesshëm gjatë konfigurimit të produktit, për të shmangur ngërçin e gishtave ndërmjet pjesëve të lëvizshme dhe të palëvizshme të makinës ose gjatë montimit të mbulesës mbrojtëse.

Mos përdorni ujë apo substanca kimike për të pastruar ndotjet apo pjesë të tjera të produktit.

I shtrëngoni mirë vidhat dhe dadot e produktit, në mënyrë që të jetë i sigurt që ai të mund të përdoret pa rrezik.

Mos e çmontoni produktin përtej gjendjes në të cilën ju është dorëzuar.

Vini re! Në rast se përdorni një pajisje për mbrojtjen e veshëve, mund të ndodhë që përdoruesi i produktit të mos kuptojë alarmin e njerëzve të tjerë.

Tregohuni veçanërisht të kujdesshëm gjatë përdorimit dhe transportimit të pajisjes, në mënyrë që persona të tjerë të mos rrezikohen.

Tregohuni gjithmonë i kujdesshëm gjatë përdorimit të produktit dhe përdorni logjikën e shëndoshë njerëzore të nevojshme për përdorimin e pajisjeve elektrike. Mos përdorni vegla pune elektrike në rast se jeni i lodhur, jeni nën ndikimin e lëndëve narkotike, të alkoolit ose të medikamenteve mjekësore.

Në momentin e mungesës së vëmendjes gjatë përdorimit të pajisjeve elektrike mund të shkaktohen plagosje të rrezikshme trupore.

2. MONTIMI

RREZIK! Plagosje!

Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa thika plastike të jetë ndaluar plotësisht dhe hiqeni baterinë para se ta montoni produktin.

Montoni mbulesën mbrojtëse dhe shtyllën mbrojtëse të bimëve [Fig A1/A2]:

Produkti lejohet të përdoret vetëm në rast se mbulesa mbrojtëse është montuar.

1. Shtyjeni pjesën e përparme të mbulesës mbrojtëse 3 në kokën e prerëses së barit ① derisa ajo të fiksohet duke kërcitur.
2. Shtyjeni pjesën e përparme të mbulesës mbrojtëse 2 deri në fiksim në kokën e prerëses së barit ①.
3. Shtrëngoni me kujdes të dyja vidat ④.
4. Shtyjeni shtizën mbrojtëse të birnave 5 mbi kokën e prerëses së barit ① derisa të fiksohet duke kërcitur.

Fiksoni thikën plastike në dorezë [Fig A3]:

Në ambalazh do të gjeni 5 thika plastike®. Nga to, 4 thika plastike rezervë gjenden në vrimat® në dorezë.

Për montimin e thikës plastike në mbajtësen e thikave, shihni

1. NDREQJA E GABIMEVE: Nderrimi i thikave plastike.

3. PËRDORIMI

RREZIK! Plagosje!

Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa thika plastike të jetë ndalur plotësisht dhe hiqeni baterinë para se ta rregulloni ose montoni produktin.

Karikimi i baterisë [Fig 01/02/03]:

→ Vini re tensionin e rrjetit! Tensioni i burimit të energjisë elektrike duhet të përputhet me të dhënat në pllakën e tipit të karikuesit.

Tek GARDENA prere se bari me bateri Art. 14700-55/14701-55 nuk perfshihen bateri dhe karikues ne setin e dorezimit.

Fale procesit inteligjent te karikimit, gjendja e karikimit te baterise dallohet automatikisht dhe karikohet me rrymen perkatese optimale ne varesi te temperatures dhe tensionit te baterise.

Ne kete menyre bateria mbrohet dhe mbahet gjithmone e karikuar plotesisht kur ruhet ne karikues.

1. Shtypni te dy butonat lirues A dhe hiqni baterine B nga foleja e baterise D.
2. Lidheni karikuesin e baterise ne nje prize te rrjetit te energjise elektrike.
3. Shtyjeni karikuesin e baterise mbi bateri 8.

Nese treguesi i karikimit te baterise ne karikues pulson jeshil, bateria karikohet.

Nese treguesi i karikimit te baterise ne karikues ndricon vazhdimisht me ngjyre te gjelber, bateria eshte karikuar plotesisht (kohezgjatja e karikimit, shih 7. TE DHENAT TEKNIKE).

1. Kontrolloni ne periudha te rregullta kohore nivelin e karikimit gjate karikimit.
2. Nese bateria eshte karikuar plotesisht, mund ta shkeputni baterine nga karikuesi.

Kuptimi i elementeve te treguesit:

Treguesi ne karikues [Fig O3]:

Pulsanti i treguesit te procesit te karikimit sinjalizohet nepermjet pulses te treguesit te karikimit te baterise (karikimit te baterise).

Udhezim: Procesi i karikimit eshte i mundur vetem kur temperatura e baterise eshte ne diapazonin e lejuar te temperatures se karikimit, shih 7. TE DHENAT TEKNIKE.

Drita e vazhdueshme e treguesit te karikimit te baterise

Drita vazhdueshme e treguesit të karikimit të baterisë sinjalizon që bateria është karikuar plotësisht ose që temperatura e baterisë është jashtë diapazonit të temperaturës së karikimit dhe prandaj nuk mund të karikohet. Në momentin që arrihet diapazoni i lejuar i temperaturës, bateria karikohet.

Kur bateria nuk është e futur, drita e vazhdueshme e treguesit të karikimit të baterisë (2) sinjalizon që spina është e futur në prizë dhe që karikuesi është gati për punë.

Treguesi i gjendjes së karikimit të baterisë në produkt [Fig 04/O14]:

Pas nisjes së produktit, tregohet treguesi i gjendjes së karikimit të baterisë P për 5 sekonda.

Gjendja e karikimit të baterisë | Treguesi i gjendjes së karikimit të baterisë

67 - 100 % e karikuar	①, ② dhe ③ ndriçojnè me ngjyrö tè gjelbér
34 - 66 % e karikuar	③ dhe ② ndriçojnè me ngjyrö tè gjelbér
11 - 33 % e karikuar	① ndriçon me ngjyrö tè gjelbér

0-10% e karikuar | pulson me ngjyrë të gjelbër

Nëse LED-i ① pulson me ngjyrë të gjelbër, bateria duhet të karikohet.

Nëse LED-i i defektit ndriçon ose pulson, shih 6. NDREQJA E GABIMEVE.

Kositje në kushte të vështira.

Tubi mund të ulet për të prerë barin poshtë pengesave nga pozicioni standard 1 në dy pozicione të ulura 2 ose 3.

1. Vendoseni prerësen e barit mbi dysheme.
2. Mbajeni prerësen e barit me të dyja duart në tub ⑦ në mënyrë të tillë që të mund ta shtypni butonin lirues (6).
3. Shtypni butonin lirues ⑩ dhe uleni tubin ⑦ në pozicionin e dëshiruar.
4. Lëshoni butonin lirues ⑩ dhe fiksojeni sërish tubin ⑦.

Rregulloni gjatësinë e tubit [Fig 010]:

RREZIK!

Produkti nuk duhet të përdoret nëse tubi është i nxjerrë plotësisht (pozicioni i transportit).

1. Lironi manikotën shtrënguese 6
2. Tërhiqeni tubin 7 në gjatësinë e dëshiruar.
3. Shtrëngoni sërish manikotën shtrënguese 6

Rregullimi i pozicionit të dorezës shtesë [Fig O11]:

Doreza shtesë mund të pozicionohet në varësi të gjatësisë së trupit tuaj. 1. Shtrëngoni levën (2)

1. Përkuleni dorezën shtesë ⑧ në pozicionin e dëshiruar.
2. Lëshojeni sërish levën ②

Kur kositësja e barit është vendosur mirë sipas gjatësisë trupore, trupi duhet mbajtur drejt dhe koka e kositëses duhet të anohet lehtë përpara në pozicionin e punës. → Mbajeni prerësen e barit me dorëzën kryesore ④ dhe dorëzën shtesë ⑧, në mënyrë të tillë që koka e prerëses së barit të anohet lehtë përpara.

Rregullimi i harkut për mbrojtjen e bimëve:

• Pozicioni i punës [Fig O12]

Pozicioni i parkimit [Fig O13] → Tërhiqeni stafën mbrojtëse të bimëve (5) dhe shtyjeni në pozicionin e dëshiruar derisa të fiksohet duke kërcitur.

Ndezja e prerësit [Fig O1/O14]:

RREZIK! Plagosje! Ekziston rreziku i plagosjes, nëse produkti nuk ndalon pas lëshimit të dorezës së startit. → Mos i anashkaloni mekanizmat e sigurisë ose çelësat. Për shembull, mos e fiksoni levën e startit në dorezë.

Ekziston rreziku i plagosjeve në rast se prerësi nuk ndalon pasi ta keni lëshuar levën e startit.

Produkti është i pajisur me një mekanizëm sigurie që përdoret me dy çelësa (leva e startit me çelës ndezës), që pengon një ndezje të padëshiruar të produktit.

Start:

1. Vendoseni baterinë (B) në folenë e baterisë (D) derisa ajo të fiksohet duke kërcitur. 2. Mbajeni dorezën shtesë 3 me njërën dorë.
2. Mbajeni dorezën kryesore 8 me njërën dorë, shtyjeni përpara bllokuesin e ndezjes (15) dhe tërhiqni levën e pasme të startit (6). Prerësja e barit niset dhe treguesi i gjendjes së karikimit të baterisë P tregohet për 5 sekonda.
3. Lëshojeni sërish bllokuesin e ndezjes 16

KUJDES! Shmangni kontaktin e thikës plastike dhe të mbajtësit të thikave me objekte të forta (mure, gurë, gardhe, etj.), për të parandaluar konsumimin ose thyerjen e thikës plastike ose mbajtësit të thikave.

Stop:

1. Lëshojeni levën e startit 18. Prerësi pushon punën.
2. Shtypni të dy butonat lirues A dhe hiqni baterinë B nga foleja e baterisë D.

4. MIRËMBAJTJA

RREZIK! Plagosje!

Rrezik plagosjeje për shkak të prerjeve nëse produkti startohet pa vëmendje.

→ Prisni derisa thika plastike të jetë ndaluar plotësisht dhe hiqeni baterinë para se të mirëmbani produktin.

Pastrimi i pjesës prerëse [Fig M1]:

REZIK! Plagosje!

Rrezik plagosjeje dhe rreziku i dëmtimit të produktit.

→ Mos e pastroni produktin me ujë ose me rrymë uji (sidomos rrymë uji me presion të lartë).

→ Mos pastroni me kimikate, përfshirë benzinën ose tretësit. Disa prej tyre mund të shkatërrojnë pjesë të rëndësishme prej plastike.

Hapësirat e ajrimit duhet të jenë gjithmonë të pastra.

1. Pastroni hapësirat e ajrimit ① me një furçë të butë (mos përdorni kaçavidë).
2. Pastroni të gjitha pjesët lëvizëse pas çdo përdorimi. Largoni veçanërisht mbetjet e barit dhe papastërtitë e tjera nga mbulesa mbrojtëse ②.

Pastrimi i baterisë dhe i karikuesit të baterisë:

Sigurohuni që sipërfaqja dhe kontaktet e baterisë dhe të karikuesit të baterisë të jenë gjithmonë të pastra dhe të thata, para se t'i lidhni karikuesin e baterisë.

Mos përdorni ujë të rrjedhshëm.

→ Karikuesi i baterisë: Pastroni kontaktet dhe pjesët plastike me një leckë të butë, të thatë. → Bateria: Pastroni herë pas here hapësirat e ajrimit dhe lidhjet e baterisë me një furçë të butë, të pastër dhe të thatë.

5. MAGAZINIMI

Nxjerrja jashtë funksionit:

Produkti duhet të ruhet në vende jo të aksesueshme nga fëmijët.

1. Hiqni baterinë.
2. Karikoni baterinë.
3. Pastroni prerësin, baterinë akumuluese dhe ushqyesin e baterisë (shiko pikën 4. tek MIREMBAJTJA).
4. Depozitojeni prerësin, baterinë akumuluese dhe ushqyesin e baterisë në një vend të thatë, të mbyllur dhe pa ngrica.

Asgjësimi:

(në përputhje me Direktivën 2012/19/EU)

Produkti nuk lejohet të asgjësohet me mbetjet normale të shtëpisë. Ai duhet të asgjësohet në përputhje me rregulloret lokale të mbrojtjes së mjedisit.

ME RËNDËSI!

→ Asgjësojeni produktin nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit.

Asgjësimi i baterisë:

Bateria GARDENA përmban qeliza jonesh litiumi, të cilat në përfundim të jetëgjatësisë së tyre duhet të asgjësohen të ndara nga mbetjet normale të shtëpisë.

Li-ion

ME RËNDËSI!

→ Asgjësojini bateritë nëpërmjet qendrës tuaj vendore të grumbullimit dhe riciklimit. 1. Shkarkoni plotësisht qelizat e joneve të litiumit (drejtojuni një servisi GARDENA). 2. Sigurojini kontaktet e qelizave të joneve të litiumit kundër lidhjes së shkurtër. 3. Hidhini në përputhje me rregullat qelizat e joneve të litiumit.

6. NDREQJA E GABIMEVE

→ Prisni derisa thika plastike të jetë ndaluar plotësisht dhe hiqeni baterinë para se të ndreqni gabime të produktit.

Nderroni thikën plastike [Fig. T1/T2]:

RREZIK! Rrezik prerjeje!

→ Mos përdorni elemente prerëse metalike ose pjesë këmbimi zëvendësuese që nuk janë projektuar nga GARDENA.

Kur brinja e konsumimit të mos duket më, mbajtësi i thikave duhet të ndërrohet. Drejtojuni servisit GARDENA.

Thikat plastike duhet të konsumohen maksimumi deri në gjysmë të gjatësisë. Duhet të përdoren vetëm thika zëvendësuese RotorCut origjinale GARDENA. Thika plastike zëvendësuese mund të gjeni pranë dyqanit GARDENA ose tek qendra e shërbimit GARDENA.

Thikë zëvendësuese RotorCut GARDENA për prerësen e barit turbo Art. 5368

Hiqni thikën plastike:

1. Rrotullojeni kositësin. 2. Shtypeni lehtë fundin e thikës plastike (A), shtyjeni nga brenda thikën plastike (B) nëpërmjet mbajtësit të thikës (B) dhe nxirreni jashtë.

Vendosni thikën plastike:

→ Shtyjeni thikën e re plastike ⑧ nëpërmjet të çarës metalike të mbajtësit të thikës ⑧ derisa të dëgjohet mberthimi i lidhjes (klik).

Nëse thika e re plastike është e vendosur saktë, ajo luhatet lehtësisht.

Problemi Shkaku i mundshëm Ndihma

Prerësja e barit nuk pret ose pret keq	Thika plastike ßehtë e konsu- muar ose shumë e shkurtë.	→ Nderrojen thikën plastike.
	Thika plastike ßehtë e thyer. → Nderrojen thikën plastike.
Prerësja e barit vibron shumë	Thika plastike ßehtë konsumuar shumë dhe shkakton një geleulibë.	→ Nderrojen thikën plastike.
	Mbajtësi i thikës ßehtë i konsumuar.	→ Nderrojen mbajtësin e thikës.
Prerësi nuk pushon së punuari	Leva e startit ngec. →	Hiqeni baterëne dhe lironi levën e startit.
Prerësja e barit nuk starton ose ndalet. LED-1 ßpulson me ngjyre të gjelbër [Fig 04]	Bateria ßehtë bosh. → Karikoni baterëne.
Prerësja e barit nuk starton ose ndalet. LED-i ßi defektit ndriçon kuq [Fig 04]	Temperatura c baterës ßehtë jashtë diapazonit të lejuar.	→ Pritni derisa temperatura c baterës ùtJEtë srisht midis 0 °C - + 45 °C.
	Midis kontakteve të baterësë në prerësen e barit gienden pika ujl ose lageshti.	→ Hiqni pikat e ujt/ lagështinë me një leckë të thatë.
	Motori ßehtë bllokuar. →	Largoni pengesën. Stortojini sereish.
Prerësja e barit nuk starton ose ndalet. LED-1 ßi defektit pulson kuq [Fig 04]	Produkti ka defekt. →	Drejtojun servisi GARDENA.
Prerësja e barit nuk starton ose ndalet. LED-i ßi defektit nuk ndriçon [Fig 04]	Bateria nuk ßehtë futur plotësisht në folenë e baterësë.	→ Vendoseni baterëne plotësht në folenë e baterës ùri sa ajö të fiksohet duke këcɪctur.
	Bateria ka defekt. → Zëvendësoni baterëne.
	Produkti ka defekt. →	Drejtojun servisi GARDENA.
Procesi i karlikimit nuk është i mundur. Treguesi i karikimit të baterës ße ßndriçon në mënyrë të vazhdueshme [Fig 03]	Bateria nuk ßehtë lldur (korrekt).	→ Lidheni baterën korreknt në karikues.
	Kontaklet e baterës ßanë të ndotura.	→ Pastroni kontakte t e baterës (p. sh. duke e futur dhe nxjerrë disa herë baterën. Zëvendësoni baterëne, nëse nevojitet).
	Temperatura e baterës ßehtë jashtë diapazonit të lejuar të temperaturës ße karikimit.	→ Pritni derisa temperatura e baterës ùtJEtë srisht midis 0 °C - + 45 °C.
	Bateria ka defekt. → Zëvendësoni baterëne.
Treguesi i karikimit të baterës ße nuk ndriçon [Fig 03]	Spina e karikuesit nuk ßehtë futur (korrekt).	→ Futeni spinën (plotësht) në prizes.
	Priza, kabiljoa ose karikuesi kanë defekt.	→ Kontrolloni tensionin e rjettit. Nëse nevojitet, kontrolloni karikuesin nga një tregtar i aturizuar me kontrate ose nga GARDENA Service.

KËSHILLË: Në rast defektesh të tjera, ju lutemi, drejtojuni qendrës tuaj të shërbimit GARDENA. Riparimet lejohen të kryhen nga qendrat e servisit GARDENA si dhe nga tregtarët e specializuar që janë të autorizuar nga GARDENA.

Thlke rezerva GARDENA RotorCut per prerësen e barit turbo	Pér ndërrimin e thlke plastike tê përdorur.	Art. 5368
Mbaftës thlke rash rezerva GARDENA	Porositet nepërmjet shërbimit tê kclientit tê GARDENA.
GARDENA Set rrote për prerëse tê barit (vetëm për Art. 14701)	Pér prerjen e lehã tê qosheve tê barit.	Art. 9880
Bateri GARDENA System PBA 18V/45 P4A PBA 18V/72 P4A	Baleri për kohëzglajte shtesë pune ose për ta ndërruar.	Art. 14903 Art. 14905
GARDENA Karikues I shpejë baterle AL 1830 CV P4A	Pér karikimin e shpejë tê baterësse POWER FOR ALL System PBA 18V..W..	Art. 14901

9. SERVISI/GARANCIA

Servisi:

Ju lutemi kontaktoni në adresën në pjesën e pasme.

Deklarata e garancisë:

Në rastin e një pretendimi për garanci, nuk keni detyrime financiare për shërbimet e përfituara.

Për të gjitha produktet e reja origjinale GARDENA, GARDENA Manufacturing GmbH jep 2 vjet garanci nga data e blerjes së parë nga tregtari, nëse produktet janë përdorur ekskluzivisht në sektorin privat. Kjo garanci e prodhuesit nuk vlen për produktet e blera nga një treg dytësor. Kjo garanci i referohet të gjitha defekteve kryesore të produktit, të cilat mund të provohen se janë shkaktuar për shkak të gabimeve të materialit ose fabrikimit. Kjo garanci përmbushet duke ofruar një produkt zëvendësues tërësisht funksional ose duke riparuar produktin defektiv që na dërgohet falas; ne ruajmë të drejtën të zgjedhim këtë nga dy mundësitë. Ky shërbim u nënshtrohet dispozitave të mëposhtme:

• Produkti është përdorur për qëllimin e synuar sipas rekomandimeve në udhëzimet e punës.
• As blerësi dhe as një palë e tretë nuk janë përpjekur ta hapin apo ta riparojnë produktin.
• Për operim janë përdorur vetëm pjesë këmbimi dhe konsumimi origjinale GARDENA.
• Paraqitja e kuponit tatimor.

Garancia nuk përfshin konsumimin normal të pjesëve dhe komponentëve (për shembull në thika, në pjesët e fiksimit të thikave, turbina, mjete ndriçimi, rripa trapezoidale dhe rripa të dhëmbëzuar, helika, filtra ajri, kandela), ndryshimet optike, si dhe pjesët e konsumimit dhe përdorimit.

Garancia e prodhuesit kufizohet në dërgesën zëvendësuese dhe riparimin pas kushteve të sipërpërmendura. Pretendime të tjera kundër nesh si prodhues, si p.sh. për dëmtim, nuk mbulohen nga garancia e prodhuesit. Kjo garanci e prodhuesit nuk prek të drejtat ligjore dhe kontraktuale ekzistuese për garancinë kundrejt tregtarit / shitësit.

Garancia e prodhuesit është objekt i së drejtës të Republikës Federale të Gjermanisë.

Kur bëhet fjalë për një rast garancie, lutemi, dërgojeni produktin me defekt së bashku me një kopje të kuponit tatimor dhe përshkrimin e gabimit, me pullën e mjaftueshme, në adresën e servisit GARDENA.

Pjesët e konsumit:

Thika plastike dhe mbajtësi i thikës janë pjesë konsumi dhe në këtë mënyrë të përjashtuara nga garancia.

ET Akuga trimmer

1. OHUTUS 124 2.MONTAAZ 125 3.KASITSEMINE 126 4.HOOLDUS 126 5.HOIULEPANEK 127
2. TÖRGETE KÖRVALDAMINE. 127
3. TEHNILISED ANDMED 127
4. LIsATARVIKUD 128
5. TEENINDUS/GARANTII 128
