MANUALE UTENTE ComfortCut 2318V P4A GARDENA
IT Istruzioni per l'uso
Trimmer a batteria
Traduzione delle istruzioni originali.
Questo prodotto può essere utilizzato da bambini dagli 8 anni in su nonché da persone con capacità fisiche, sensoriali o mentali ridotte o con un bagaglio ristretto di esperienze e conoscenze, purché vengano supervisionati e siano stati istruiti circa l'utilizzo sicuro del prodotto e i pericoli legati al suo uso. Non lasciare giocare i bambini con questo prodotto. Ai bambini è consentito pulire ed eseguire la manutenzione
del prodotto solo sotto la supervisione di un adulto. Si sconsiglia l'utilizzo del prodotto da parte di adolescenti di età inferiore a 16 anni.
Destinazione d'uso:
Il GARDENA Trimmer si utilizza per potare e tagliare erba e prati di case e giardini curati per hobby.
Il prodotto non è adatto per un utilizzo prolungato.
PERICOLO! Lesione corporea!
→ Non utilizzare il prodotto per il taglio di siepi, per sminuzzare materiale ovvero per compostare.
1. SICUREZZA
IMPORTANTE!
Si prega di leggere attentamente le istruzioni per l'uso e di conservarle per rileggerle.
Simboli sul prodotto:
Istruzioni per l'uso.
Indossare sempre un dispositivo di protezione dell'udito. Indossare sempre un dispositivo di protezione degli occhi autorizzato.
Rimuovere la batteria prima della manutenzione o della pulizia.
Non esporlo alla pioggia.
PERICOLO! Pericolo di lesioni per altre persone! Allontanare le persone dalla zona di lavoro.
Per il caricabatterie:
Togliere subito la spina dalla rete se il cavo è stato danneggiato o tagliato.
Norme generali di sicurezza
Sicurezza elettrica
PERICOLO! Scossa di corrente!
Pericolo di lesioni causate da scossa di corrente!
Il prodotto deve essere alimentato da un interruttore differenziale (RCD) con corrente operativa nominale di massimo 30 mA.
Evitare di assumere posizioni del corpo anomale e mantenere sempre l'equilibrio per rimanere stabili. Camminare, non correre.
Non toccare alcuna delle parti pericolose che si muovono prima di staccare la macchina dal collegamento alla rete e che le stesse parti si siano fermate completamente.
Quando si utilizza la macchina, indossare sempre calzature resistenti e pantaloni lunghi.
Funzionamento più sicuro
1 Addestramento
a) Leggere attentamente le istruzioni. Impratichirsi nell'utilizzo dei dispositivi di lavoro e imparare a utilizzare la macchina in modo corretto. b) Non consentire mai a persone che non hanno letto a fondo le presenti istruzioni, o ai bambini, di utilizzare la macchina. Disposizioni applicabili a livello locale possono aumentare l'età o l'utilizzo dell'utente. c) Attenzione: l'utente è responsabile in caso di incidenti o pericoli nei confronti di terzi o loro proprietà.
2 Predisposizione
a) Prima dell'utilizzo deve essere verificata sul cavo di collegamento e di prolungamento la presenza di eventuali danni o segni d'usura. Se, durante l'utilizzo, il cavo è danneggiato, occorre staccarlo immediatamente dalla rete. NON TOCCARE IL CAVO PRIMA DI STACCARLO DALLA RETE. Non utilizzare la macchina nel caso in cui il cavo sia danneggiato o usurato. b) Prima dell'utilizzo controllare visivamente sulla macchina se i dispositivi o coperture di protezione sono danneggiati, mancano o sono inseriti nel modo sbagliato.
c) Non mettere mai in moto la macchina se nelle vicinanze si trovano persone, in particolare bambini, o animali domestici.
3 Funzionamento
a) Tenere a distanza il cavo di collegamento e di prolungamento dallo strumento di taglio. b) Per tutto il periodo di utilizzo della macchina devono essere indossati occhiali protettivi e scarpe resistenti. c) L'utilizzo della macchina in presenza di cattive condizioni atmosferiche, in particolare in caso di lampi, deve essere evitato. d) Utilizzare la macchina solo alla luce del giorno o in presenza di una buona illuminazione artificiale. e) Non utilizzare mai la macchina in presenza di danni al coperchio o al dispositivo di protezione ovvero in loro assenza. f) Accendere il motore solo quando le mani e i piedi si trovano fuori dalla portata dello strumento di taglio. g) Staccare sempre l'apparecchio dall'alimentatore (ossia togliere la spina dalla presa, togliere il dispositivo di blocco o la batteria estraibile)
1) se la macchina viene lasciata incustodita; 2) prima di togliere un blocco; 3) prima di controllare, pulire o lavorare sulla macchina; 4) dopo un contatto con un corpo estraneo; 5) sempre, quando la macchina inizia a vibrare in modo inusuale.
h) Fare attenzione a non ferire piedi e mani con lo strumento di taglio. i) Assicurarsi sempre che le aperture per l'areazione siano tenute libere da corpi estranei.
4 Manutenzione e deposito
a) La macchina va staccata dall'alimentazione (ossia staccare la spina alla presa, rimuovere il dispositivo di arresto o la batteria estraibile) prima che siano effettuati lavori di manutenzione o pulizia. b) Devono essere utilizzati solamente i pezzi di ricambio e gli accessori suggeriti dal produttore. c) La macchina deve essere regolarmente controllata e manutenuta. Far riparare la macchina solamente in un'officina autorizzata. d) Se la macchina non è utilizzata, deve essere immagazzinata a distanza di sicurezza dai bambini.

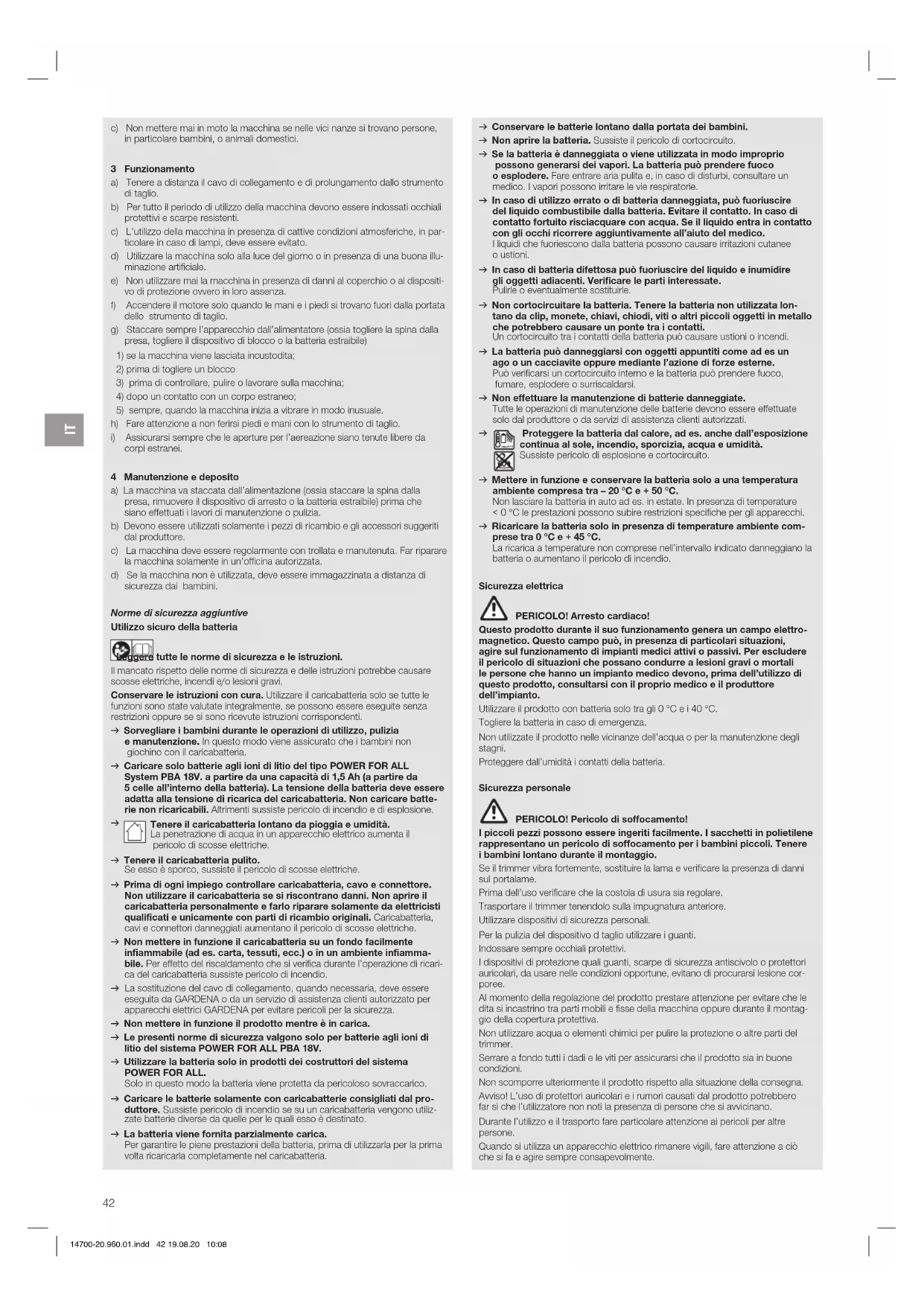

Norme di sicurezza aggiuntive
Utilizzo sicuro della batteria
tutte le norme di sicurezza e le istruzioni.
Il mancato rispetto delle norme di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi.
Conservare le istruzioni con cura. Utilizzare il caricabatteria solo se tutte le funzioni sono state valutate integralmente, se possono essere eseguite senza restrizioni oppure se si sono ricevute istruzioni corrispondenti.
→ Sorvegliare i bambini durante le operazioni di utilizzo, pulizia e manutenzione. In questo modo viene assicurato che i bambini non giochino con il caricabatteria. → Caricare solo batterie agli ioni di litio del tipo POWER FOR ALL System PBA 18V, a partire da una capacità di 1,5 Ah (a partire da 5 celle all'interno della batteria). La tensione della batteria deve essere adatta alla tensione di ricarica del caricabatteria. Non caricare batterie non ricaricabili. Altrimenti sussiste pericolo di incendio e di esplosione.
→ Tenere il caricabatteria lontano da pioggia e umidità. La penetrazione di acqua in un apparecchio elettrico aumenta il pericolo di scosse elettriche. → Tenere il caricabatteria pulito. Se esso è sporco, sussiste il pericolo di scosse elettriche. → Prima di ogni impiego controllare caricabatteria, cavo e connettore. Non utilizzare il caricabatteria se si riscontrano danni. Non aprire il caricabatteria personalmente e farlo riparare solamente da elettricisti qualificati e unicamente con parti di ricambio originali. Caricabatteria, cavi e connettori danneggiati aumentano il pericolo di scosse elettriche. → Non mettere in funzione il caricabatteria su un fondo disponibile infiammabile (ad es. carta, tessuti, ecc.) o in un ambiente infiammabile. Per effetto del riscaldamento che si verifica durante l'operazione di ricarica del caricabatteria sussiste pericolo di incendio. → La sostituzione del cavo di collegamento, quando necessaria, deve essere eseguita da GARDENA o da un servizio di assistenza clienti autorizzato per apparecchi elettrici GARDENA per evitare pericoli per la sicurezza. → Non mettere in funzione il prodotto nelle carica. → Le presenti norme di sicurezza valgono solo per batterie agli ioni di litio del sistema POWER FOR ALL PBA 18V. → Utilizzare la batteria solo in prodotti dei costruttori del sistema POWER FOR ALL.
Solo in questo modo la batteria viene protetta da pericoloso sovraccarico.
→ Caricare le batterie solamente con caricabatterie consigliati dal produttore. Sussiste pericolo di incendio se su un caricabatteria vengono utilizzate batterie diverse da quelle per le quali esso è destinato. → La batteria è fornita parzialmente carica. Per garantire le piene prestazioni della batteria, prima di utilizzarla per la prima volta ricaricarla completamente nel caricabatteria.
→ Conservare le batterie lontano dalla portata dei bambini. → Non aprire la batteria. Sussiste il pericolo di cortocircuito. → Se la batteria è danneggiata o viene utilizzata in modo improprio possono generarsi dei vapori. La batteria può prendere fuoco o esplodere. Far entrare aria pulita e, in caso di disturbi, consultare un medico. I vapori irritano le vie respiratorie. → In caso di utilizzo errato o di batteria danneggiata, può fuoriuscire del liquido combustibile dalla batteria. Evitare il contatto. In caso di contatto fortuito, risciacquare con acqua. Se il liquido entra in contatto con gli occhi, ricorrere immediatamente all'aiuto del medico. I liquidi che fuoriescono dalla batteria possono causare irritazioni cutanee o ustioni. → In caso di batteria difettosa può fuoriuscire del liquido e inumidire gli oggetti adiacenti. Verificare le parti interessate. Pulirle o eventualmente sostituirle. → Non cortocircuitare la batteria. Tenere la batteria non utilizzata lontano da clip, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo che potrebbero causare un ponte tra i contatti. Un cortocircuito tra i contatti della batteria può causare ustioni o incendi. → La batteria può danneggiarsi con oggetti appuntiti come ad es. un ago o un cacciavite oppure mediante l'azione di forze esterne. Può verificarsi un cortocircuito interno e la batteria può prendere fuoco, fumare, esplodere o surriscaldarsi. → Non effettuare la manutenzione di batterie danneggiate. Tutte le operazioni di manutenzione delle batterie devono essere effettuate solo dal produttore o da servizi di assistenza clienti autorizzati. → Proteggere la batteria dal calore, ad es. anche dall'esposizione continua al sole, incendio, sporcizia, acqua e umidità. Sussiste pericolo di esplosione e cortocircuito. → Mettere in funzione e conservare la batteria solo a una temperatura ambiente compresa tra -20°C e +50°C. Non lasciare la batteria in auto ad es. in estate. In presenza di temperature < 0°C le prestazioni possono subire restrizioni specifiche per gli apparecchi. → Ricaricare la batteria solo in presenza di temperature ambiente comprese tra 0°C e +45°C. La ricarica a temperature non comprese nell'intervallo indicato danneggia la batteria o aumenta il pericolo di incendio.
Sicurezza elettrica
PERICOLO! Arresto cardiaco!
Questo prodotto durante il suo funzionamento genera un campo elettromagnetico. Questo campo può, in presenza di particolari situazioni, agire sul funzionamento di impianti medici attivi o passivi. Per escludere il pericolo di situazioni che possano condurre a lesioni gravi o mortali, le persone che hanno un impianto medico devono, prima dell'utilizzo di questo prodotto, consultarsi con il proprio medico e il produttore dell'impianto.
Utilizzare il prodotto con batteria solo tra i 0 °C e i 40 °C.
Togliere la batteria in caso di emergenza.
Non utilizzate il prodotto nelle vicinanze dell'acqua o per la manutenzione degli stagni.
Proteggere dall'umidità i contatti della batteria.
Sicurezza personale
PERICOLO! Pericolo di soffocamento!
I piccoli pezzi sono pericolosi se ingeriti. I sacchetti in polietilene rappresentano un pericolo di soffocamento per i bambini piccoli. Tenere i bambini lontani durante il montaggio.
Se il trimmer vibra fortemente, sostituire la lama e verificare la presenza di danni sul portabatteria.
Prima dell'uso verificare che la costola di usura sia regolare. Trasportare il trimmer tenendolo sull'impugnatura anteriore. Utilizzare dispositivi di sicurezza personali. Per la pulizia del dispositivo di taglio utilizzare i guanti. Indossare sempre occhiali protettivi. I dispositivi di protezione quali guanti, scarpe di sicurezza antiscivolo o protettori auricolari, da usare nelle condizioni opportune, evitano di procurarsi lesioni corporee. Al momento della regolazione del prodotto prestare attenzione per evitare che le dita si incastrino tra parti mobili e fisse della macchina oppure durante il montaggio della copertura protettiva. Non utilizzare acqua o elementi chimici per pulire la protezione o altre parti del trimmer. Serrare a fondo tutti i dadi e le viti per assicurarsi che il prodotto sia in buone condizioni. Non scomporre ulteriormente il prodotto rispetto alla situazione della consegna. Avviso! L'uso di protettori auricolari potrebbe far sì che l'utilizzatore non noti i rumori causati dal prodotto e la presenza di persone che si avvicinano. Durante l'utilizzo e il trasporto fare particolare attenzione ai pericoli per altre persone. Quando si utilizza un apparecchio elettrico rimanere vigili, fare attenzione a ciò che si fa e agire sempre consapevolmente.
Non utilizzare mai gli apparecchi elettrici in condizioni di stanchezza o sotto l'influsso di droghe, alcol o farmaci.
Un momento di disattenzione durante l'utilizzo di apparecchi elettrici può essere causa di gravi lesioni.
2. MONTAGGIO
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Prima di montare il prodotto aspettare che la lama di plastica si sia fermata e togliere la batteria.
Montaggio della copertura protettiva e dell'archetto di protezione [fig. A1/A2]:
PERICOLO!
→ Il prodotto può essere utilizzato solo se la copertura protettiva è montata.
- Spingere la parte anteriore della copertura protettiva ③ sulla testa del trimmer ① finché non scatta in posizione.
- Spingere la parte posteriore della copertura protettiva ② sino alla battuta di arresto sulla testa del trimmer ①.
- Serrare entrambe le viti ④ con attenzione.
- Spingere l'archetto di protezione (5) sulla testa del trimmer (1) finché non scatta in posizione.
Fissaggio della lama di plastica sull'impugnatura [fig. A3]:
La dotazione comprende 5 lame di plastica ⑧. Di queste, 4 lame di plastica di ricambio si trovano negli incavi ⑨ sull'impugnatura. Per il montaggio della lama di plastica nel portalame, si veda al paragrafo 6. ELIMINAZIONE DEI GUASTI Sostituzione delle lame di plastica.
3. UTILIZZO
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Prima di regolare o trasportare il prodotto, attendere che la lama di plastica si sia fermata e togliere la batteria.
Come caricare la batteria [fig. 01/02/03]:
ATTENZIONE!
→ Osservare la tensione di rete. La tensione della fonte elettrica deve coincidere con le indicazioni riportate sulla targhetta del caricabatteria.
Nella dotazione dei trimmer a batteria GARDENA art. 14700-55/ 14701-55 non sono compresi batteria e caricabatteria.
Grazie all'intelligente processo di ricarica lo stato di carica della batteria viene riconosciuto automaticamente e la batteria viene ricaricata in funzione della sua temperatura e tensione con la corrente di carica ottimale. In questo modo la batteria viene preservata e rimane sempre completamente carica in caso di stoccaggio del caricabatteria.
- Premere il tasto di sblocco A e togliere la batteria 8 dal suo alloggiamento.
- Collegare il caricabatteria a una presa.
- Spingere il caricabatteria sulla batteria B.
Quando la spia di carica della batteria sul caricabatteria lampeggia di verde, la batteria è in carica.
Quando la spia di carica della batteria sul caricabatteria è accesa di verde in modo permanente, la batteria è completamente carica (durata della carica, vedi 7. DATI TECNICI).
- Durante la carica verificare ad intervalli di tempo regolari lo stato della ricarica.
- Una volta che la batteria (8) è completamente carica, è possibile toglierla dal caricabatteria (9).
Significato degli elementi di visualizzazione:
Visualizzazione sul caricabatteria [fig. 03]:
Luce lampeggiante spia di carica della batteria ③
La ricarica viene segnalata alla luce lampeggiante della spia di carica batteria.
![GARDENA ComfortCut 2318V P4A - Visualizzazione sul caricabatteria [fig. 03]: - 1](/content/2026/03/529095/images/b346e2812426f93cafbd7eb20acdc96575eacfcc0051f8d2bc4a283d5fb7a100.jpg)
Nota: la ricarica è possibile solo se la temperatura della batteria è compresa nell'intervallo della temperatura di ricarica consentito, vedi 7. DATI TECNICI.
Luce continua della spia di carica della batteria
La luce continua della spia di carica della batteria segnala che la batteria è completamente carica oppure che la temperatura della batteria non è compresa nell'intervallo della temperatura di ricarica consentito e pertanto la batteria non può essere ricaricata. Non appena viene raggiunto l'intervallo di temperatura consentito, la batteria viene ricaricata. Senza batteria inserita, la luce continua della spia di carica della batteria segnala che la spina è inserita nella presa e che il caricabatteria è pronto per l'uso.
Spia dello stato di carica della batteria [fig. O4/O14]:
Dopo l'avvio del prodotto la spia dello stato di carica della batteria viene visualizzata per 5 secondi.
Stato di carica della batteria / Spia dello stato di carica della batteria
| 67 - 100 % di carica | ①, ② e ③ sono accesi di verde |
| 34 - 66 % di carica | ④ e ⑤ sono accesi di verde |
| 11 - 33 % di carica | ⑥ è accurso di verde |
0-10% di carica: lampeggia di verde
Quando il LED lampeggia di verde, si deve ricaricare la batteria.
Quando il LED di comunicazione guasti è acceso o lampeggia, vedi 6. ELIMINAZIONE DEI GUASTI.
Regolazione della posizione di lavoro:
Posizione di lavoro 1 [fig. 05]:
Per il taglio standard.
Posizione di lavoro 2 [fig. O6/O7]:
Taglio sotto ostacoli.
Per eseguire il trimming molto vicino agli ostacoli, il manico può essere abbassato dalla posizione standard 1 alle due posizioni ribassate 2 o 3.
- Posizionare il trimmer sul terreno.
- Tenere il trimmer con entrambe le mani sul manico ⑦ in maniera tale da riuscire a premere il tasto di sblocco ⑧ con un dito.
- Premere il tasto di sblocco e abbassare il manico ⑦ nella posizione desiderata.
- Rilasciare il tasto di sblocco ⑩ e far scattare di nuovo il manico ⑦ in posizione.
Posizione di lavoro 3 (solo per art. 14701) [fig. 08/O9]:
Tagliare sui bordi del prato.
ATTENZIONE! È consentito utilizzare il trimmer solamente quando la testa del trimmer è scattata in posizione di 0° o 90° .
Affinché la testa del trimmer ① possa essere ruotata a 90° , il manico deve trovarsi nella posizione standard 1.
- Tenere il trimmer con entrambe le mani sul manico ⑦ in maniera tale da riuscire a premere il tasto di sblocco ⑩ con un dito.
- Premere il tasto di sblocco (1) e ruotare la testa del trimmer (1) da 0° a 90° , fino allo scatto in posizione.
- Rilasciare il tasto di sblocco ⑪ e far scattare di nuovo il manico ⑦ in posizione. Regolazione della lunghezza del manico [fig. 010]:
PERICOLO!
Il prodotto non può essere utilizzato se il manico non è completamente rientrato (posizione di trasporto).
- Allentare il manicotto di bloccaggio 6
- Tirare il manico ① alla lunghezza desiderata.
- Stringere di nuovo il manicotto di bloccaggio (6).
Regolare la posizione dell'impugnatura supplementare [fig. O11]:
La posizione dell'impugnatura supplementare può essere regolata in base alla corporatura. 1. Tirare la leva ⑫
- Inclinare l'impugnatura supplementare nella posizione desiderata.
- Rilasciare di nuovo la leva ②
Se il trimmer è correttamente regolato alla grandezza del corpo, la postura è eretta e la testa del trimmer è leggermente inclinata in avanti in posizione di lavoro 1. → Tenere il trimmer sull'impugnatura principale ④ e sull'impugnatura supplementare in maniera tale che la testa del trimmer sia leggermente inclinata in avanti.
Regolare l'archetto di protezione per le piante:
- Posizione di lavoro [fig. O12]
- Posizione di parcheggio [fig. O13] → Tirare l'archetto di protezione ⑤ e spingerlo nella posizione desiderata finché non scatta in posizione.
Avvio del trimmer [fig. O1/O14]:
PERICOLO! Lesione corporea!
Se il prodotto non si ferma quando si lascia la leva di avvio, sussiste un pericolo di lesione!
→ Non bypassare dispositivi di sicurezza o l'interruttore. Non fissare, ad esempio, la leva di avvio sull'impugnatura.
Il prodotto è dotato di un dispositivo di sicurezza a due interruttori (leva di avvio con blocco di accensione) che impedisce l'avvio involontario del prodotto.
Avvio:
- Inserire la batteria ⑧ nel suo alloggiamento ⑩ finché non si sente scattare.
- Tenere con una mano l'impugnatura supplementare ⑨.
- Tenere l'impugnatura principale ⑧ con l'altra mano, spingere il blocco di accensione (16) in avanti e tirare la leva di avvio (16). Il trimmer parte e la spia di stato di carica della batteria (P) viene visualizzata per 5 secondi.
- Lasciare nuovamente il blocco di accensione 15
ATTENZIONE! Evitare il contatto della lama di plastica e del portalame con oggetti duri (muro, pietre, steccati, ecc.) per evitare una chiusura o rottura della lama di plastica o del portalame.
Arresto:
- Rilasciare la leva di avvio 6. A quel punto il trimmer si blocca.
- Premere il tasto di sblocco A e togliere la batteria B dal suo alloggiamento 0
4. MANUTENZIONE
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Prima di eseguire la manutenzione sul prodotto, attendere che la lama di plastica si sia fermata e togliere la batteria.
Pulizia del trimmer [fig. M1]:
PERICOLO! Lesione corporea!
Pericolo di lesioni e rischio di danni al prodotto.
→ Non pulire il prodotto con acqua o getti d'acqua (in particolare ad alta pressione). → Non pulire con prodotti chimici, inclusi benzina o solventi. Alcuni possono distruggere le parti in plastica.
Le fessure di areazione devono sempre essere pulite.
- Pulire le fessure dell'aria con una spazzola morbida (non utilizzare il cacciavite).
- Dopo ogni utilizzo pulire tutte le parti mobili. In particolare, devono essere tolti dalla copertura protettiva i resti di erba e di sporco ②.
Come pulire batteria e caricabatterie:
Assicurarsi che la superficie e i contatti del caricabatterie e dell'alloggiamento della batteria siano sempre puliti e asciutti prima di collegare il caricabatterie.
Non utilizzare acqua corrente.
→ Caricabatteria: con un panno morbido e asciutto pulire i contatti e le parti in plastica.
→ Batteria: pulire di tanto in tanto le fessure di areazione e gli attacchi della batteria con un pennello morbido, pulito e asciutto.
5. CONSERVAZIONE
Messa fuori servizio:
Il prodotto deve essere conservato in modo non accessibile ai bambini.
- Togliere la batteria.
- Caricare la batteria.
- Pulire il trimmer, la batteria e il caricabatterie (vedi 4. MANUTENZIONE).
- Conservare il trimmer, la batteria e il caricabatterie in luogo asciutto, chiuso e al riparo dal gelo.
Smaltimento:
(ai sensi della direttiva 2012/19/UE)
Il prodotto non può essere smaltito insieme ai normali rifiuti domestici. Deve essere smaltito in base alle prescrizioni ambientali localmente applicabili.
IMPORTANTE!
→ Smaltire il prodotto nel o tramite il punto di raccolta locale per il riciclaggio.
Smaltimento della batteria:
La batteria GARDENA contiene celle agli ioni di litio che, al termine della propria durata, devono essere smaltite separatamente dai normali rifiuti domestici.
Li-ion
IMPORTANTE!
→ Smaltire le batterie nel o tramite il punto di raccolta locale per il riciclaggio. 1. Scaricare completamente le celle agli ioni di litio (rivolgersi all'Assistenza Clienti GARDENA). 2. Mettere in sicurezza le celle agli ioni di litio da cortocircuiti. 3. Smaltire le celle agli ioni di litio in modo appropriato.
6. ELIMINAZIONE DEI GUASTI
PERICOLO! Lesione corporea!
Pericolo di procurarsi ferite da taglio nel caso in cui il prodotto parta involontariamente.
→ Prima di eliminare i difetti del prodotto aspettare che la lama di plastica si sia fermata e togliere la batteria.
Sostituzione della lama di plastica [fig. T1/T2]:
![GARDENA ComfortCut 2318V P4A - Sostituzione della lama di plastica [fig. T1/T2]: - 1](/content/2026/03/529095/images/7fb6762c8f3d27a9a8b30b90f32efe9c83a1a76a4bc48a8b44385232d7372124.jpg)
PERICOLO! Ferite da taglio!
Non utilizzare elementi da taglio metallici oppure pezzi di ricambio e accessori che non siano previsti da GARDENA.
Se la costola di usura ⑲ non è più visibile, il portalame ⑱ deve essere sostituito. Rivolgersi all'Assistenza Clienti GARDENA.
Le lame di plastica possono essere usurate al massimo alla metà della loro lunghezza. Possono essere utilizzate solamente lame di ricambio RotorCut GARDENA originali. Le lame di plastica di ricambio sono disponibili presso il rivenditore GARDENA di fiducia oppure direttamente presso l'Assistenza Clienti GARDENA.
Lama di ricambio RotorCut GARDENA per il turbotron art. 5368
Prelievo della lama di plastica:
- Ruotare il trimmer.
- Premere l'estremità della lama di plastica leggermente verso il basso (A), spingere la lama di plastica ⑧ verso l'interno attraverso il portalame ⑧ (B) ed estrarla.
Inserimento della lama di plastica:
Spingere la nuova lama di plastica ⑧ attraverso la fessura metallica del portalame ⑧ fino a quando si sente lo scatto del collegamento (clic). Se la lama di plastica è correttamente inserita, può essere orientata facilmente.
Problema Possibile causa Rimedio
| Il trimmer non taglia o taglia male | La lama di plastica è usurata o troppo corta. | Sostituire la lama di plastica. |
| La lama di plastica è rottà. → Sostituire la lama di plastica. |
| Il trimmer vibra fortemente La lama di plastica è usurataccesssvamente e di conscguenza produce uno squilbrio. | → Sostituire la lama di plastica. |
| Il portalame è usurato. → Sostituire il portalame. |
| Non è possibile fermareil trimmer | La leva di avvio è bloccata. → | Togliere la batteria e allentare la leva di avvio. |
| Il trimmer non si avvia o si arresta.II LED ® lampeggia di verde[flg. 04] | La batteria è scarica. → | Carlicare la batteria. |
| Il trimmer non si avvia o si arresta.II LED di connaissance gussti ® è accesso di rosso[flg. 04] | La temperature della batteria non è compresa nell'intervallenotentio. | → Attendere finché la temperatu-ra della batteria si attesta nuovi-mente tra 0 °C e +45 °C. |
| Tra i contatti della batteria nel trimmer sono presenti gocce d'accua o umidità. | → Rimuoverve le gocce d'accia /l'umidità con un panno asciutto. |
| Il motore è bloccato. → | Eliminare l'ostacolo.Riavviare. |
| Il trimmer non si avvia o si arresta.II LED di connaissance gussti ® lampeggia di rosso [fig. 04] | Il prodotto è difettoso. → | Rivolgersi all'AssistenzaClienti GARDENA. |
| Il trimmer non si avvia o si arresta.II LED di connaissance gussti ® non è accesso[flg. 04] | La batteria non è inserita completamente nel suo alloggia-mento. | → Inserire la batteria completa-mente nel suo alloggiamento finché la siete scattare in posizione. |
| La batteria è difettosa. → | Sostituire la batteria. |
| Il prodotto è difettoso. → | Rivolgersi all'AssistenzaClienti GARDENA. |
| La ricarica non è possible.La spia di carica della batteria ® rlinane accesa[fig. 03] | La batteria non è (corretta-mente) collocata. | → Collocare la batteria corretta-mente sul caricabatteria. |
| I contatti della batteria sono sporchi. | → Pulire i contatti della batteria (ad es. inserendo e togliendo più volte la batteria. Eventual-mente sostituire la batteria). |
| La temperature della batteria non è compresa nell'intervallo della temperatura di ricarica consentito. | → Attendere finché la temperatu-ra della batteria si attesta nuovi-mente tra 0 °C e +45 °C. |
| La batteria è difettosa. → | Sostituire la batteria. |
| La spia di carla della batteria ® non si accende[flg. 03] | La spina del caricabatteria non è (correttamente) insertita. | → Inserire la spina (completamente) nella presa. |
| La presa, il carrvo di alimentazio-ne o il caricabatteria è difettoso. | → Controllare la tensione di rete. Far controllare il carica-batterie da un rivenditore autorizzato o dall'Assistenza Clienti GARDENA. |
NOTA: rivolgersi, in presenza di altri problemi, all'Assistenza Clienti GARDENA di competenza. Le riparazioni devono essere eseguite solamente dall'Assistenza Clienti GARDENA o da rivenditori specializzati autorizzati da GARDENA.
- DATI TECNICI
| Trimmer a batteria | Unità Valore (art. 14700) Valore (art. 14701) |
| Corrente nominale A | 2,3 | | 2,3 |
| Tensione nominale | V (DC) | 18 | 18 |
| Larghezza | cm | 23 | 23 |
| Grl/ minuto bobina portafillo | g/min. | 9500 | 9500 |
| Peso (senza batteria) | kg | 2,0 | 2,1 |
| Livello di pressione sonora \( L_{pa}^{1)} \) | dB (A) | 74 | 74 |
| Incertezza \( k_{pa} \) | 2,5 | 2,5 |
| Livello di emissione sonora \( L_{wa}^{2)} \): misurata/garantita | dB (A) | 83 / 85 | 86 / 88 |
| Incertezza \( k_{wa} \) | 1,6 | 1,8 |
Trimmer a batteria Unità Valore (art. 14700) Valore (art. 14701)
| Oscillazione mano |
| braccio \( a_{\text{thr}} \)1) | \( m/s^2 \) | < 2,5 | < 2,5 |
| Incertezza \( k_{\text{thr}} \) | 1,5 | | 1,5 |
Procedura di misurazione secondo: EN 50636-2-91 RL 2000/14/EC
NOTA: Il valore di emissione delle vibrazioni fornito è stato misurato in base a una procedura di verifica normata e può essere utilizzato per un confronto tra apparecchi elettrici. Questo valore può essere utilizzato anche per la valutazione provvisoria dell'esposizione. Il valore di emissione delle vibrazioni può variare durante l'utilizzo effettivo dell'apparecchio elettrico.
| Sistema a batteria | Unità Valore (art. 14902) | Valore (art. 14903) |
| PBA 18V 2,0Ah W-B | PBA 18V 2,5Ah W-B |
| Tensione batteria | V (DC) | 18 | 18 |
| Capacità della batteria | Ah | 2,0 | 2,5 |
| Numero di celle (loni di litio) | | 5 | 5 |
Caricabatterie adeguati per batterie del sistema POWER FOR ALL: AL 18..CV.
| Caricabatteria
AL 1810 CV P4A | Unità Valore (art. 14900) |
| Corrente di rete | V (AC) | 220 - 240 |
| Frequenza di rete | Hz | 50 - 60 |
| Potenza nominale | W | 26 |
| Tensione di ricarica della batteria | V (DC) | 18 |
| Corrente di carica max. batteria | mA | 1000 |
| Tempo di ricarica della batteria 80%/97 - 100%
(ca.) | | |
| PBA 18V 2,0Ah W-B | min. | 96 / 124 |
| PBA 18V 2,5Ah W-B | min. | 120 / 154 |
| PBA 18V 4,0Ah W-C | min. | 192 / 244 |
| Intervallo della temperatura di ricarica consentito | °C | 0 - 45 |
| Peso secondo la procedura EPTA 01:2014 | kg | 0,17 |
| Grado di protezione | | #/# |
Batterie adeguate del sistema POWER FOR ALL: PBA 18V.
- ACCESSORI
| Lama di rlicamblo RotorCut GARDENA per Il turboitrimmer | Per sostituire lame di plastica consumate. | art. 5368 |
| Portalama di riserva GARDENA | Disponibile presso l'Assistenza Clienti GARDENA. | |
| Set di ruote per trimmer GARDENA (solo per art. 14701) | Per tagliare in tuttefacilityità i bordi del pralo. | art. 9880 |
| Batteria di systema GARDENA PBA 18V/45 P4A PBA 18V/72 P4A | Batteria per durate ulteriori o per la sostituzione. | art. 14903 art. 14905 |
| Caricabatterle rapido GARDENA AL 1830 CV P4A | Per caricare rapidamente la batteria del systema POWER FOR ALL PBA 18V..W--. | art. 14901 |
9. SERVIZIO/GARANZIA
Servizio:
Prendere contatto all'indirizzo sul retro.
Dichiarazione di garanzia:
In caso di reclami in garanzia, all'utente non viene addebitato alcun importo per i servizi forniti.
GARDENA Manufacturing GmbH, per tutti i nuovi prodotti originali GARDENA, fornisce una garanzia di 2 anni che decorre dal primo acquisto presso il rivenditore, se i prodotti sono stati impiegati esclusivamente per l'uso privato. La presente garanzia del produttore non si applica a prodotti acquistati sul mercato secondario. Tale garanzia fa riferimento ai difetti essenziali del prodotto che sono da ricondurre, in modo provato, a carenze del materiale o di fabbricazione. La garanzia verrà espletata mediante la
fornitura di un prodotto sostitutivo completo o la riparazione del prodotto difettoso da inviare gratuitamente a GARDENA; ci riserviamo il diritto di scegliere tra le seguenti opzioni. Questo servizio è soggetto alle seguenti disposizioni:
- Il prodotto è stato usato per lo scopo previsto secondo le indicazioni contenute nelle istruzioni di funzionamento.
- L'acquirente o altre persone non hanno provato ad aprire o a riparare il prodotto.
- Per il funzionamento del prodotto sono stati utilizzati solo ricambi e parti usurate originali GARDENA.
- Esibizione della ricevuta di acquisto.
Restano escluse dalla garanzia l'usura normale di parti e componenti (ad esempio su lame, elementi di fissaggio di lame, turbine, lampadine, cinghie trapezoidali e dentate, giranti, filtri d'aria, candele di accensione), modifiche estetiche nonché parti usurate e materiali di consumo.
La presente garanzia del produttore è limitata alla fornitura di ricambi e alla riparazione secondo le condizioni sopra riportate. La garanzia del produttore non giustifica altri diritti nei nostri confronti, in quanto produttore, ad esempio al risarcimento danni. La presente garanzia del produttore non intacca ovviamente i diritti alla prestazione di garanzia esistenti, per legge e contratto, nei confronti del rivenditore / venditore.
La garanzia del produttore è soggetta al diritto della Repubblica Federale di Germania.
In caso di garanzia si prega di inviare il prodotto difettoso, con affrancatura sufficiente, assieme a una copia della ricevuta di acquisto e una descrizione dell'errore, all'indirizzo del servizio di assistenza GARDENA.
Parti usurate:
La lama di plastica e il portalame sono parti che si possono usurare e sono escluse dalla garanzia.
Istruzioni generali di sicurezza
Sicurezza elettrica
PERICOLO! Elettrocuzione!
Pericolo di incidente per elettrocuzione.
Il prodotto deve essere alimentato tramite un interruttore differenziale (RCD) con una corrente nominale di intervento massima di 30 mA.
Evitate una posizione anomala del corpo e mantenete sempre l'equilibrio, per avere sempre una posizione sicura sui pendii. Camminate normalmente, non correte.
Non toccate alcuna componente mobile pericolosa prima di aver staccato la macchina dalla presa e prima che le parti mobili pericolose si siano fermate completamente.
Durante il funzionamento della macchina indossate sempre calzature resistenti e pantaloni lunghi.
Funzionamento in sicurezza
1Istruzioni
per il caricabatterie
Per rimuovere il filo:
Posizione di lavoro 1 [Fig. O5]:
Per taglio standard.
Posizione di lavoro 2 [Fig. O6/O7]:
Posizione di lavoro 3 (solo per Art. 14701) [Fig. O8/O9]:
Taglio negli angoli dell'erba.
ATTENZIONE! Il tagliaerba deve essere utilizzato solo quando la testina di taglio è bloccata da 0° a 90°.
Affinché la testina del tagliaerba possa ruotare di 90°, il tubo deve trovarsi nella posizione standard 1.
- Tenere il tagliaerba con entrambe le mani sul tubo ⑦ in modo da poter premere il pulsante di sblocco (6).
- Premere il pulsante di sblocco (e ruotare la testina del tagliaerba 1 da 0° a 90° finché non si blocca.
- Rilasciare il pulsante di sblocco 1 e fissare nuovamente il tubo 7
