Značka	Gardena
Model	EasyCut 2318V P4A
Kategória	Kosačka na trávu (vyžínač)
Referencie	14700 / 14701
Napájanie	Lítium-iónová batéria 18 V (systém POWER FOR ALL PBA 18V)
Šírka rezu	23 cm
Rýchlosť otáčania držiaka noža	9500 ot./min
Hmotnosť (bez batérie)	2,0 kg (ref. 14700) / 2,1 kg (ref. 14701)
Hladina akustického tlaku (LpA)	74 dB(A) (neistota 2,5 dB)
Garantovaná hladina akustického výkonu	85 dB(A) (ref. 14700) / 88 dB(A) (ref. 14701)
Vibrácie ruka-rameno (ahw)	< 2,5 m/s² (neistota 1,5 m/s²)
Pracovné polohy	3 polohy (štandardná, nízka, sklon 90°)
Nastavenie dĺžky stojana	Áno (s upínacím puzdrom)
Prídavná rukoväť	Nastaviteľná v sklone
Bezpečnostné zariadenie	Dvojitý spínač (štartovacia páka + blokovacie tlačidlo)
Ochrana rastlín	Nastaviteľný ochranný rámček
Typ noža	Plastový nôž RotorCut (5 nožov v balení, 4 náhradné)
Opotrebené diely	Plastové nože (ref. 5368) a držiak noža
Voliteľné príslušenstvo	Súprava kolies (ref. 9880) pre ref. 14701
Údržba krytu	Čistite bez vody a chemikálií, použite mäkkú kefku
Prevádzková teplota	0 °C až 40 °C
Teplota nabíjania	0 °C až 45 °C
Záruka výrobcu	2 roky (súkromné použitie)

Často kladené otázky - EasyCut 2318V P4A GARDENA

Ako nabíjať batériu kosačky Gardena EasyCut 2318V P4A?

Vyberte batériu stlačením odblokovacieho tlačidla. Pripojte nabíjačku (AL 1810 CV P4A) do elektrickej zásuvky. Zasuňte batériu do nabíjačky. Zelená kontrolka bliká počas nabíjania, potom svieti nepretržite, keď je batéria plne nabitá. Nabíjajte len pri teplote 0 °C až 45 °C.

Čo robiť, ak prístroj neštartuje?

Najskôr skontrolujte, či je batéria správne vložená (počuteľné cvaknutie). Ak LED indikátor stavu batérie bliká zeleno, batéria je vybitá: nabite ju. Ak LED poruchy svieti červeno, batéria je príliš horúca alebo studená: počkajte, kým sa vráti na teplotu 0 °C až 45 °C. Ak bliká červeno, výrobok je chybný: kontaktujte servis Gardena.

Ako vymeniť opotrebovaný plastový nôž?

Vyberte batériu a počkajte, kým sa nôž úplne zastaví. Otočte prístroj. Jemne zatlačte na koniec noža, zasuňte ho dovnútra cez štrbinu držiaka noža a vyberte ho. Vložte nový nôž RotorCut (ref. 5368) až kým nezacvakne. Nôž by sa mal voľne otáčať.

Ako nastaviť pracovnú výšku?

Prístroj má tri polohy. Pre nízke polohy (2 a 3) držte stojan, stlačte odblokovacie tlačidlo (označenie 10) a sklopte stojan do požadovanej polohy. Pre polohu 3 (hlava v 90°) najskôr nastavte stojan do štandardnej polohy 1, potom stlačte odblokovacie tlačidlo (označenie 11) a otočte hlavu z 0° na 90°.

Aký typ batérie použiť?

Používajte výhradne lítium-iónové batérie systému POWER FOR ALL PBA 18V s kapacitou najmenej 1,5 Ah (ref. 14902: 2,0 Ah, ref. 14903: 2,5 Ah atď.). Nabíjajte len nabíjačkou Gardena AL 18..CV.

Ako čistiť kosačku?

Vyberte batériu. Nikdy nepoužívajte vodu ani chemikálie. Vyčistite vetracie štrbiny mäkkou kefkou (nie skrutkovačom). Odstráňte zvyšky trávy pod ochranným krytom kefkou. Kontakty batérie a nabíjačky očistite suchou handričkou.

Prístroj silne vibruje, čo robiť?

Neobvyklé vibrácie signalizujú opotrebovaný nôž alebo poškodený držiak noža. Okamžite zastavte prístroj, vyberte batériu a vymeňte plastový nôž. Ak vibrácie pretrvávajú, vymeňte držiak noža (kontaktujte servis Gardena).

Ako uskladniť kosačku po použití?

Vyberte batériu a nabite ju. Vyčistite prístroj, batériu a nabíjačku. Všetko uskladnite na suchom, uzavretom a mrazuvzdornom mieste, mimo dosahu detí.

Aké príslušenstvo je k dispozícii?

Náhradné nože RotorCut (ref. 5368), náhradný držiak noža (cez servis Gardena), súprava kolies (ref. 9880) pre model ref. 14701, ďalšie batérie PBA 18V/45 alebo 18V/72 (ref. 14903/14905), rýchlonabíjačka AL 1830 CV P4A (ref. 14901).

Kde nájsť servis Gardena?

Pozrite si adresu na zadnej strane návodu alebo navštívte stránku www.gardena.com/fr. Pre Slovensko volajte na číslo 02/123456 (príklad). Opravy musí vykonať autorizované servisné stredisko Gardena.

NÁVOD NA OBSLUHU EasyCut 2318V P4A GARDENA

NEBEZPEČIE! Úraz elektrickým prúdom!

Likvidácia akumulátora:

Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

Preklad originálneho návodu na obsluhu.

Tento výrobok môžu používať deti staršie ako 8 rokov, ako aj osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností a vedomostí, ak sú pod dohľadom alebo boli o bezpečnom používaní zariadenia poučené a pochopili z toho vyplývajúce nebezpečenstvá. Deti sa s výrobkom nesmú hrať. Deti nesmú vykonávať čistenie a bežnú údržbu bez dohľadu. Obsluhu tohto výrobku odporúčame zveriť mladistvým až od veku 16 rokov.

Určené použitie:

Vyžínač GARDENA je určený na strihanie a rezanie trávnikov a trávnatých plôch pri súkromných domoch a v okrasných záhradkách. Výrobok nie je určený na dlhodobú prevádzku.

NEBEZPEČENSTVO! Ublíženie na zdraví!

→ Nepoužívajte výrobok na strihanie kríkov, ani na sekanie materiálov alebo kompostovanie.

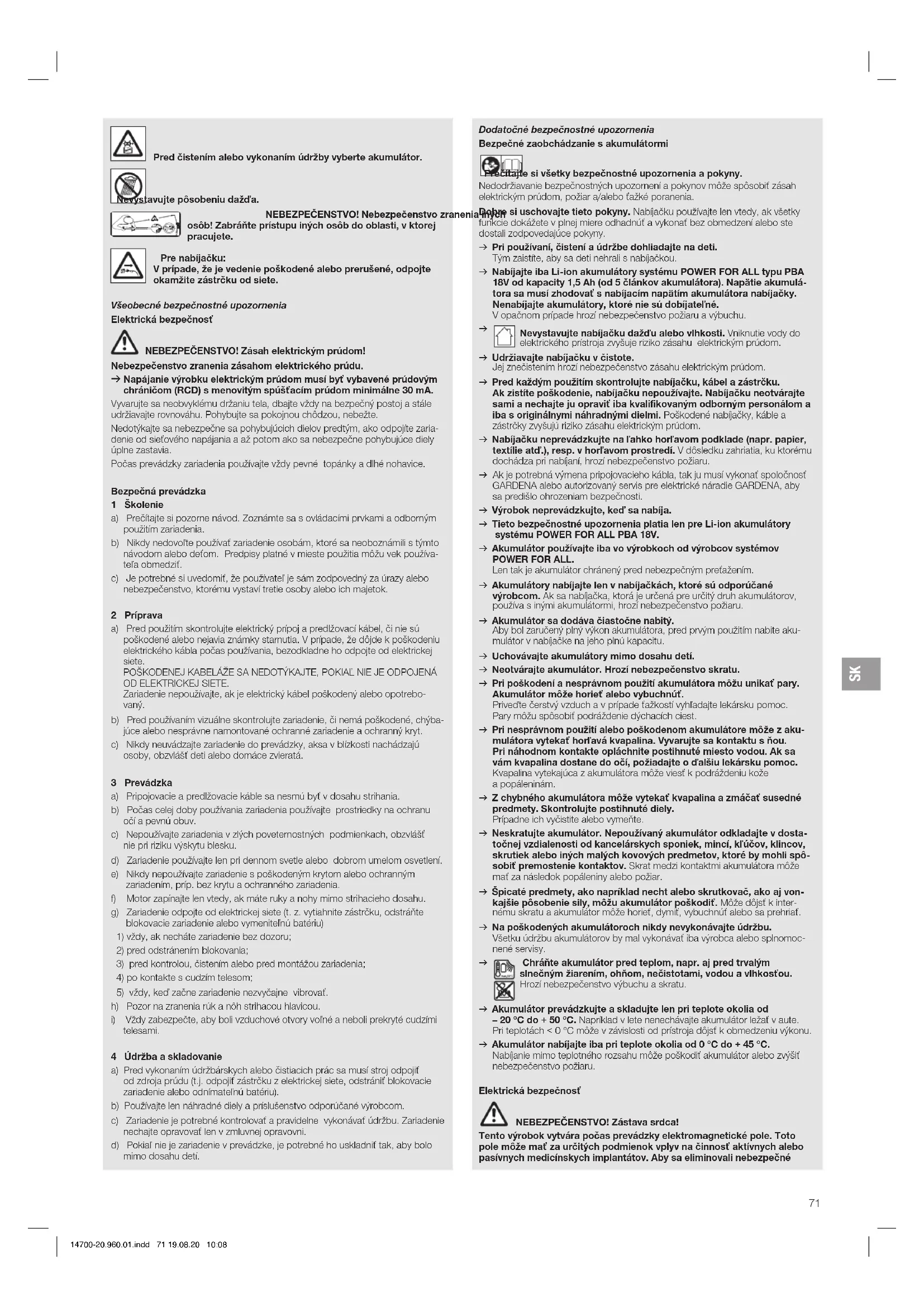

1. BEZPEČNOSŤ

DÔLEŽITÉ!

Pred čistením alebo vykonaním údržby vyberte akumulátor.

Nevystavujte pôsobeniu dažďa.

NEBEZPEČENSTVO! Nebezpečenstvo zranenia osôb! Zabráňte prístupu iných osôb do oblasti, v ktorej pracujete.

Pre nabíjačku: V prípade, že je vedenie poškodené alebo prerušené, odpojte okamžite zástrčku od siete.

Všeobecné bezpečnostné upozornenia Elektrická bezpečnosť

NEBEZPEČENSTVO! Zásah elektrickým prúdom!

Nedotýkajte sa nebezpečne sa pohybujúcich dielov predtým, ako odpojíte zariadenie od sieťového napájania a až potom, ako sa nebezpečne pohybujúce diely úplne zastavia.

Počas prevádzky zariadenia používajte vždy pevné topánky a dlhé nohavice.

Bezpečná prevádzka

1 Školenie

a) Prečítajte si pozorne návod. Zoznámte sa s ovládacími prvkami a odborným použitím zariadenia. b) Nikdy nedovoľte používať zariadenie osobám, ktoré sa neoboznámili s týmto návodom alebo deťom. Predpisy platné v mieste použitia môžu vek používateľa obmedziť. c) Je potrebné si uvedomiť, že používateľ je sám zodpovedný za úrazy alebo nebezpečenstvo, ktorému vystaví tretie osoby alebo ich majetok.

2 Príprava

a) Pred použitím skontrolujte elektrický prípoj a predlžovací kábel, či nie sú poškodené alebo nejavia známky starnutia. V prípade, že dôjde k poškodeniu elektrického kábla počas používania, bezodkladne ho odpojte od elektrickej siete. POŠKODENEJ KABELÁŽE SA NEDOTÝKAJTE, POKIAĽ NIE JE ODPOJENÁ OD ELEKTRICKEJ SIETE. Zariadenie nepoužívajte, ak je elektrický kábel poškodený alebo opotrebovaný. b) Pred používaním vizuálne skontrolujte zariadenie, či nemá poškodené, chýbajúce alebo nesprávne namontované ochranné zariadenie a ochranný kryt. c) Nikdy neuvádzajte zariadenie do prevádzky, ak sa v blízkosti nachádzajú osoby, obzvlášť deti alebo domáce zvieratá.

3 Prevádzka

a) Pripojovacie a predlžovacie káble sa nesmú byť v dosahu strihania. b) Počas celej doby používania zariadenia používajte prostriedky na ochranu očí a pevnú obuv. c) Nepoužívajte zariadenia v zlých poveternostných podmienkach, obzvlášť nie pri riziku výskytu blesku. d) Zariadenie používajte len pri dennom svetle alebo dobrom umelom osvetlení. e) Nikdy nepoužívajte zariadenie s poškodeným krytom alebo ochranným zariadením, príp. bez krytu a ochranného zariadenia. f) Motor zapínajte len vtedy, ak máte ruky a nohy mimo strihacieho dosahu. g) Zariadenie odpojte od elektrickej siete (t. j. vytiahnite zástrčku, odstráňte blokovacie zariadenie alebo vymeniteľnú batériu) 1) vždy, ak necháte zariadenie bez dozoru; 2) pred odstránením blokovania; 3) pred kontrolou, čistením alebo pred montážou zariadenia; 4) po kontakte s cudzím telesom; 5) vždy, keď začne zariadenie nezvyčajne vibrovať. h) Pozor na zranenia rúk a nôh strihacou hlavicou. i) Vždy zabezpečte, aby boli vzduchové otvory voľné a neboli prekryté cudzími telesami.

a) Pred vykonaním údržbárskych alebo čistiacich prác sa musí stroj odpojiť od zdroja prúdu (t.j. odpojiť zástrčku z elektrickej siete, odstrániť blokovacie zariadenie alebo odnímateľnú batériu). b) Používajte len náhradné diely a príslušenstvo odporúčané výrobcom. c) Zariadenie je potrebné kontrolovať a pravidelne vykonávať údržbu. Zariadenie nechajte opravovať len v zmluvnej opravovni. d) Pokiaľ nie je zariadenie v prevádzke, je potrebné ho uskladniť tak, aby bolo mimo dosahu detí.

Dodatočné bezpečnostné upozornenia Bezpečné zaobchádzanie s akumulátormi

Prečítajte si všetky bezpečnostné upozornenia a pokyny.

Nedodržiavanie bezpečnostných upozornení a pokynov môže spôsobiť zásah elektrickým prúdom, požiar a/alebo ťažké poranenia.

Dôkladne si uschovajte tieto pokyny. Nabíjačku používajte len vtedy, ak všetky funkcie dokážete v plnej miere odhadnúť a vykonať bez obmedzení alebo ste dostali zodpovedajúce pokyny.

→ Pri používaní, čistení a údržbe dohliadajte na deti. Tým zaistíte, aby sa deti nehrali s nabíjačkou. → Nabíjajte iba Li-ion akumulátory systému POWER FOR ALL typu PBA 18V od kapacity 1,5 Ah (od 5 článkov akumulátora). Napätie akumulátora sa musí zhodovať s nabíjacím napätím akumulátora nabíjačky. Nenabíjajte akumulátory, ktoré nie sú dobíjateľné. V opačnom prípade hrozí nebezpečenstvo požiaru a výbuchu.

→ Nabíjačku neprevádzkujte na ľahko horľavom podklade (napr. papier, textílie atď.), resp. v horľavom prostredí. V dôsledku zahriatia, ku ktorému dochádza pri nabíjaní, hrozí nebezpečenstvo požiaru.

→ Ak je potrebná výmena pripojovacieho kábla, tak ju musí vykonať spoločnosť GARDENA alebo autorizovaný servis pre elektrické náradie GARDENA, aby sa predišlo ohrozeniam bezpečnosti.

→ Výrobok neprevádzkujte, keď sa nabíja.

→ Tieto bezpečnostné upozornenia platia len pre Li-ion akumulátory systému POWER FOR ALL PBA 18V.

→ Akumulátor používajte iba vo výrobkoch od výrobcov systémov POWER FOR ALL.

Len tak je akumulátor chránený pred nebezpečným preťažením.

→ Akumulátory nabíjajte len v nabíjačkách, ktoré sú odporúčané výrobcom. Ak sa nabíjačka, ktorá je určená pre určitý druh akumulátorov, používa s inými akumulátormi, hrozí nebezpečenstvo požiaru.

→ Akumulátor sa dodáva čiastočne nabitý. Aby bol zaručený plný výkon akumulátora, pred prvým použitím nabite akumulátor v nabíjačke na jeho plnú kapacitu.

→ Uchovávajte akumulátory mimo dosahu detí.

→ Neotvárajte akumulátor. Hrozí nebezpečenstvo skratu.

→ Pri poškodení a nesprávnom použití akumulátora môžu unikať pary. Akumulátor môže horieť alebo vybuchnúť. Priveďte čerstvý vzduch a v prípade ťažkostí vyhľadajte lekársku pomoc. Pary môžu spôsobiť podráždenie dýchacích ciest.

→ Pri nesprávnom použití alebo poškodenom akumulátore môže z akumulátora vytekať horľavá kvapalina. Vyvarujte sa kontaktu s ňou. Pri náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa vám kvapalina dostane do očí, požiadajte o ďalšiu lekársku pomoc. Kvapalina vytekajúca z akumulátora môže viesť k podráždeniu kože a popáleninám.

→ Z chybného akumulátora môže vytekať kvapalina a zmáčať susedné predmety. Skontrolujte postihnuté diely. Prípadne ich vyčistite alebo vymeňte.

→ Neskratujte akumulátor. Nepoužívaný akumulátor odkladajte v dostatočnej vzdialenosti od kancelárskych sponiek, mincí, kľúčov, klincov, skrutiek alebo iných malých kovových predmetov, ktoré by mohli spôsobiť premostenie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popáleniny alebo požiar.

→ Špicaté predmety, ako napríklad necht alebo skrutkovač, ako aj vonkajšie pôsobenie sily, môžu akumulátor poškodiť. Môže dôjsť k internému skratu a akumulátor môže horieť, dymiť, vybuchnúť alebo sa prehriať.

→ Na poškodených akumulátoroch nikdy nevykonávajte údržbu. Všetku údržbu akumulátorov by mal vykonávať iba výrobca alebo splnomocnené servisy.

→ Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, ohňom, nečistotami, vodou a vlhkosťou. Hrozí nebezpečenstvo výbuchu a skratu.

→ Akumulátor prevádzkujte a skladujte len pri teplote okolia od -20 °C do +50 °C. Napríklad v lete nenechávajte akumulátor ležať v aute. Pri teplotách < 0 °C môže v závislosti od prístroja dôjsť k obmedzeniu výkonu.

→ Akumulátor nabíjajte iba pri teplote okolia od 0 °C do +45 °C. Nabíjanie mimo teplotného rozsahu môže poškodiť akumulátor alebo zvýšiť nebezpečenstvo požiaru.

Tento výrobok vytvára počas prevádzky elektromagnetické pole. Toto pole môže mať za určitých podmienok vplyv na činnosť aktívnych alebo pasívnych medicínskych implantátov. Aby sa eliminovali nebezpečné

situácie, ktoré by mohli viesť k ťažkým alebo smrteľným zraneniam, mali by osoby s medicínskym implantátom použitie tohto výrobku konzultovať so svojím lekárom alebo s výrobcom implantátu.

V núdzovom prípade vyberte akumulátor.

Nepoužívajte výrobok v blízkosti vody alebo na ošetrovanie záhradných rybníkov.

Chráňte kontakty akumulátora pred vlhkosťou.

Osobná bezpečnosť

NEBEZPEČENSTVO! Nebezpečenstvo zadusenia!

Menšie diely je možné ľahko prehltnúť. Obaly z umelých hmôt predstavujú pre malé deti nebezpečenstvo zadusenia. Pri montáži držte malé deti v dostatočnej vzdialenosti.

Používajte osobné ochranné prostriedky.

Pri čistení rezného zariadenia používajte ochranné rukavice.

Používajte vždy ochranné okuliare.

Osobné ochranné prostriedky ako rukavice, protišmykové bezpečnostné topánky alebo ochranu sluchu, vhodné pre dané podmienky, znižujú riziko zranenia.

Buďte opatrní pri nastavovaní výrobku, aby ste si neprivreli prsty medzi pohybujúce a pevné časti stroja alebo pri montáži ochranného krytu.

Na čistenie ochranného krytu ani žiadnych jeho častí nepoužívajte vodu ani žiadne chemikálie.

Postarajte sa o to, aby boli všetky matice a skrutky pevne dotiahnuté a aby bolo zariadenie v takom pracovnom stave, ktorý zaručuje bezpečnosť.

Nedemontujte výrobok na viac častí, ako bol v čase dodania.

Upozornenie! Pri používaní ochrany sluchu a pri hlučnosti spôsobenej výrobkom sa môže stať, že nezbadáte osoby vo Vašej blízkosti.

Počas prevádzky a prepravy dávajte vždy pozor na to, že to môže ohroziť iné osoby.

Buďte vždy pozorní, dávajte pozor na to, čo robíte a pri prevádzke elektrického zariadenia používajte zdravý rozum.

Elektrické náradie nepoužívajte, ak cítite únavu, ochorenie alebo ste pod vplyvom drog, alkoholu alebo liekov.

Jeden moment nepozornosti pri prevádzke elektrického náradia môže viesť k ťažkým úrazom.

2. MONTÁŽ

BEZPEČNOSŤ! Ublíženie na zdraví!

Nebezpečenstvo porezania v prípade, že výrobok náhodne naštartuje.

→ Predtým, ako budete výrobok montovať, počkajte, kým sa plastový nôž zastaví a vyberte akumulátor.

Montáž ochranného krytu a ochranného strmeňa [Obr. A1 / A2]:

BEZPEČNOSŤ!

→ Výrobok je možné používať len ak je namontovaný ochranný kryt.

1. Posúvajte prednú časť ochranného krytu ③ na hlavu vyžínača ①, kým nezapadne.
2. Posuňte zadnú časť ochranného krytu ② až na doraz na hlavu vyžínača ①.
3. Opatrne utiahnite obidve skrutky ④.
4. Posúvajte ochranný strmeň ⑤ na hlavu vyžínača ①, kým nezapadne.

Upevnenie plastového noža na rukoväť [Obr. A3]:

V rozsahu dodávky sa nachádza 5 plastových nožov ⁸ . Z toho sa nachádzajú 4 náhradné plastové nože vo vybraniach ⁹ na rukoväti.

Pre montáž plastového noža do nosníka nožov pozri

1. ODSTRAŇOVANIE PORÚCH Výmena plastového noža.

3. OBSLUHA

BEZPEČNOSŤ! Ublíženie na zdraví!

Nebezpečenstvo porezania v prípade, že výrobok náhodne naštartuje.

→ Predtým ako budete výrobok nastavovať alebo prepravovať, počkajte, kým sa plastový nôž zastaví a vyberte akumulátor.

Nabíjanie akumulátora [Obr. 01/02/03]:

→ Dodržte sieťové napätie! Napätie zdroja prúdu sa musí zhodovať s údajmi na typovom štítku nabíjačky.

Akumulátor sa tým šetrí a pri uchovávaní v nabíjačke zostane vždy plne nabitý.

1. Stlačte odblokovacie tlačidlo Ⓐ a vyberte akumulátor Ⓑ z uchytenia akumulátora Ⓓ.
2. Pripojte nabíjačku © do sieťovej zásuvky.
3. Nasuňte nabíjačku akumulátora © na akumulátor Ⓑ.

(Doba nabíjania, pozri 7. TECHNICKÉ ÚDAJE).

1. Pri nabíjaní kontrolujte stav nabíjania v pravidelných intervaloch.
2. Keď je akumulátor Ⓑ plne nabitý, môžete akumulátor Ⓑ odpojiť od nabíjačky ©.

Význam indikačných prvkov:

Indikácia na nabíjačke [Obr. O3]:

Blikajúce svetlo

Indikátor nabíjania

akumulátora

Nabíjanie signalizuje blikanie indikátora nabíjania akumulátora.

Upozornenie: nabíjanie je možné len vtedy, keď je teplota akumulátora v prípustnom rozsahu teploty nabíjania, pozri 7. TECHNICKÉ ÚDAJE.

Neprerušované svetlo indikátora nabíjania akumulátora 📁 signalizuje, že akumulátor je plne nabitý alebo že teplota akumulátora je mimo prípustného rozsahu teploty nabíjania, a preto sa nemôže nabíjať. Akumulátor sa nabije hneď, ako sa dosiahne prípustný teplotný rozsah.

Bez zasunutého akumulátora neprerušované svetlo indikátora nabíjania akumulátora 📁 signalizuje, že sieťová zástrčka je zasunutá do zásuvky a nabíjačka je pripravená na prevádzku.

Indikácia stavu nabitia akumulátora ^P na výrobku [Obr. 04/014]: Po spustení výrobku sa na 5 sekúnd zobrazí indikácia stavu nabitia akumulátora ^P.

Stav nabitia akumulátora Indikácia stavu nabitia akumulátora

nabitý na 67 – 100 %	1), 2) a 3) svietia na zeleno
nabitý na 34 – 66 %	1) a 2) svietia na zeleno
nabitý na 11 – 33 %	1) svieti na zeleno
nabitý na 0 – 10 %	1) bliká na zeleno

Keď LED Ⓤ bliká na zeleno, akumulátor sa musí nabíjať.

Keď chybová LED 📋 svieti alebo bliká, pozri 6. ODSTRAŇOVANIE PORÚCH.

Nastavenie pracovnej polohy:

Pracovná poloha 1 [Obr. 05]:

Pre štandardné vyžmýkanie.

Pracovná poloha 2 [Obr. 06/07]:

Vyžínanie pod prekážkami.

Držadlo je možné na vyžínanie pod prekážkami spustiť zo štandardnej pozície 1 do dvoch spustených pozícií 2 alebo 3.

POZOR! Vyžínač smiete používať len vtedy, keď je hlava vyžínača v západke zaskočená na 0° alebo 90°

Aby sa dala hlava vyžínača ① otočiť do 90° uhla, držadlo sa musí nachádzať v štandardnej pozícii 1.

Výrobok sa nesmie používať, keď je držadlo úplne zasunuté (prepravná poloha).

1. Uvoľnite zvieracie puzdro ⑥.
2. Vytiahnite držadlo ⑦ na požadovanú dĺžku.
3. Znova utiahnite zvieracie puzdro ⑥.

Nastavenie polohy prídavnej rukoväte [Obr. 011]:

Polohu prídavnej rukoväte je možné nastaviť podľa výšky postavy.

1. Potiahnite páku ⑫.
2. Nakloňte prídavnú rukoväť ⑬ do požadovanej polohy.
3. Znova pustite páku ⑫. Keď je vyžínač správne nastavený na telesnú výšku, je držanie tela vzpriamené a hlava vyžínača je v pracovnej polohe 1 mierne naklonená dopredu. → Držte vyžínač na hlavnej rukoväti ⑭ a prídavnej rukoväti ⑬ tak, aby bola hlava vyžínača zľahka naklonená dopredu.

Nastavenie ochranného strmeňa:

- Pracovná poloha [Obr. O12]

- Parkovacia pozícia [Obr. O13]

→ Stiahnite ochranný strmeň ⑤ a nasúvajte ho do požadovanej polohy, kým nezapadne.

Spustenie výžinača [Obr. 01/014]:

BEZPEČNOSŤ! Ublíženie na zdraví!

→ Neobchádzajte bezpečnostné prvky alebo spínače. Neupevňujte, napríklad, štartovaciu páku na rukoväť.

Výrobok je vybavený dvojspínačovým bezpečnostným zariadením (štartovacia páka s blokovaním zapnutia), ktoré zamedzuje náhodnému spusteniu výrobku.

Spustenie:

1. Vložte akumulátor Ⓑ do držiaku Ⓓ tak, aby počuteľne zapadol.
2. Jednou rukou držte prídavnú rukoväť ⑬.
3. Druhou rukou držte hlavnú rukoväť (14), posuňte blokovanie zapnutia (15) dopredu a potiahnite štartovaciu páku (16). Výžinač sa spustí a na 5 sekúnd sa zobrazí indikácia stavu nabitia akumulátora (17).
4. Uvoľnite tlačidlo na blokovanie zapnutia ⑮.

POZOR! Zabráňte kontaktu plastového noža a nosníka nožov s tvrdými predmetmi (múr, kamene, ploty a pod.), aby ste zamedzili opotrebovaniu alebo zlomeniu plastového noža alebo nosníka nožov.

Zastavenie:

Nebezpečenstvo porezania v prípade, že výrobok náhodne naštartuje.

→ Predtým, ako budete vykonávať údržbu výrobku, počkajte, kým sa plastový nôž zastaví a vyberte akumulátor.

Čistenie trimmera [Obr. M1]:

NEBEZPEČENSTVO! Ublíženie na zdraví!

Nebezpečenstvo zranenia a riziko poškodenia výrobku.

→ Výrobok nikdy nečistite vodou alebo prúdom vody (najmä nie prúdom vody pod vysokým tlakom).

→ Na čistenie nepoužívajte chemikálie, vrátane benzínu alebo riedidiel. Niektoré z nich môžu poškodiť dôležité plastové diely.

Vzduchové štrbiny musia byť vždy čisté.

1. Očistite vzduchové štrbiny ⑰ mäkkou kefkou (nepoužívajte skrutkovač).
2. Pohybujúce sa časti očistite po každom použití. Odstráňte obzvlášť trávu a zvyšky nečistôt z krytu ②.

Čistenie akumulátora a nabíjačky:

Nepoužívajte tečúcu vodu.

→ Nabíjačka akumulátora: Kontakty a plastové diely očistite mäkkou a suchou handričkou. → Akumulátor: Občas vyčistite vzduchové štrbiny a prípojky akumulátora mäkkým, čistým a suchým štetcom.

5. SKLADOVANIE

Odstavenie z prevádzky:

Výrobok musí byť skladovaný na mieste, ktoré je neprístupné deťom.

1. Vyberte akumulátor.
2. Akumulátor nabite.
3. Očistite vyžínač, akumulátor a nabíjačku (pozri 4. Údržba).
4. Vyžínač, akumulátor a nabíjačku skladujte na suchom, uzavretom mieste zabezpečenom voči mrazu.

Likvidácia:

(v zmysle Smernice 2012/19/EÚ)

Výrobok sa nesmie likvidovať v bežnom domácom odpade. Musí sa zlikvidovať podľa platných miestnych predpisov týkajúcich sa ochrany životného prostredia.

DÔLEŽITÉ!

→ Výrobok zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste.

Likvidácia akumulátorov:

Akumulátor GARDENA obsahuje lítium-iónové články, ktoré je potrebné na konci ich životnosti zlikvidovať oddelene od bežného domáceho odpadu.

Li-ion

DÔLEŽITÉ!

→ Akumulátory zlikvidujte na miestne príslušnom zbernom a recyklačnom mieste. 1. Lítium-iónové články úplne vybite (obráťte sa na Servis GARDENA). 2. Kontakty lítiovo-iónových článkov zabezpečte voči skratovaniu. 3. Lítium-iónové články odborne zlikvidujte.

6. ODSTRAŇOVANIE PORÚCH

BEZPEČNOSTNÉ UPOZORNENIE! Riziko poranenia! Nebezpečenstvo porezania v prípade, že výrobok náhodne naštartuje.

Výmena plastového noža [Obr. T1/T2]:

NEBEZPEČENSTVO! Porezanie nožíkom!

→ Nepoužívajte kovové rezné prvky alebo náhradné diely a príslušenstvo, ktoré nie sú schválené výrobcom GARDENA.

Keď už oterové rebro ⑲ nie je viditeľné, musí sa vymeniť nožový nosník ⑱. Obráťte sa na servis GARDENA.

Plastové nože smú byť opotrebované maximálne na polovičnú dĺžku. Používať sa smú len originálne náhradné nože GARDENA RotorCut. Náhradné plastové nože sú dostupné u predajcov GARDENA alebo priamo v servise GARDENA.

• Náhradný nôž GARDENA RotorCut pre turbotrimmer č.v. 5368

Odobratie plastového noža:

Nasadenie plastového noža:

→ Nový plastový nôž ⑧ prestrčte cez kovovú štrbinu nosníka nožov ⑯, až kým spojenie počuteľne nezaklapne (klik). Keď je nový plastový nôž správne nasadený, dá sa ľahko otáčať.

Problém Možná príčina Odstránenie

Vyžinač nereže alebo reže zle	Plastový nõž je opotrebovaný alebo prilš králky.	→ Vymeňte plastový nõž.
	Plastový nõž je zlomený. → Vymeňte plastový nõž.
Vyžinač silno vibruje Plastový nõž je nadmerne opotrebovaný a spôsobuje nevyváženosť.		→ Vymeňte plastový nõž.
		Nosník nožov je opotrebovaný. → Vymeňte nosník nožov.
Vyžinač sa nedá zastavíť Štartovacia páka zostáva zablokovaná.		→ Vyberte akumulátor a uvoľníte štartovaciupáku.
Vyžinač neštartuje alebo sa nezastaví.LED ➊ bliká na zeleno [Obr. 04]	Akumulátor je vybitý. → Nabite akumulátor.
Vyžinač neštartuje alebo sa nezastaví.Chybová LED ➊ svieti na červeno [Obr. 04]	Teplota akumulátora je mimo pripustného rozsahu.	→ Počkajte, kým bude teplota akumulátora opäť medzi 0 °C – + 45 °C.
	Medzi kontaktmi akumulátora na vyžinači sa nachádzajú vodné kvapky alebo vlhkosť.	→ Vodné kvapky/vlhkosť odstráňte suchou handričkou.
	Motor je blokovaný. →	Odstráňte prekážku.Naštartujteznovu.
Vyžinač neštartuje alebo sa nezastaví.Chybová LED ➊ bliká na červeno [Obr. 04]	Výrobok je chybný. →	Obráťte sa na servis GARDENA.
Vyžinač neštartuje alebo sa nezastaví.Chybová LED ➊ nesvieti [Obr. 04]	Akumulátor nie je úplne vložený do uchytenia akumulátora.	→ Vložte akumulátor úplne do uchytenia akumulátora, kým počuteľne nezapadne.
	Akumulátor je chybný.	→ Vymeňte akumulátor.
	Výrobok je chybný. →	Obráťte sa na servis GARDENA.
Nabíjanle nie je možné.Indikátor nabíjanla akumulátora ➊ svietl neprerušovane [Obr. 03]	Akumulátor nie je (správne) nasadený.	→ Akumulátor správne nasadťte na nabijačku.
	Kontakty akumulátora sú znečistené.	→ Vyčistite kontakty akumulá-tora (napr. viacnásobným pripojením a odpojením aku-mulátora. Prípadne vymeňte akumulátor).
	Teplota akumulátora je mimo prípustného rozsahu teploty nabíjania.	→ Počkajte, kým bude teplota akumulátora opäť medzi 0 °C – + 45 °C.
	Akumulátor je chybný.	→ Vymeňte akumulátor.
Indikátor nabíjania akumulátora ➊ nesvieti [Obr. 03]	Sieľová zástrčka nabíjačky nie je (správne) zasunutá.	→ Zasuňte sieľovú zástrčku (úplne) do zásuvky.
	Zásuvka, sieľový kábel alebo nabíjačka sú chybné.	→ Skontrolujte sieľové napätie. Prípadne nechajte nabíjačku skontrolovať u autorizované-ho predajcu alebo v servise GARDENA.

UPOZORNENIE: Pri iných poruchách sa obráťte na servisné stredisko GARDENA. Opravy môžu vykonávať len servisné strediská GARDENA alebo predajcovia, ktorí sú certifikovaní výrobcom GARDENA.

1. TECHNICKÉ ÚDAJE

Spôsob merania podľa: ¹ EN 50636-2-91 ² RL 2000/14/EC

UPOZORNENIE: Uvedená hodnota vibračnej emisie bola zistená normovaným skúšobným spôsobom a môže byť porovnaná s inými elektrickými nástrojmi. Táto hodnota môže byť použitá aj pre predbežné posúdenie expozície. Hodnota vibračnej emisie sa môže pri skutočnom použití elektrického nástroja meniť.

Vhodné nabíjačky akumulátora systému POWER FOR ALL: AL 18..CV.

Nabijačka akumulátoraAL 1810 CV P4A	Jednotka	Hodnota (č.v. 14900)
Sleťové napätie	V (AC)	220 – 240
Sleťová frekvencia	Hz	50 – 60
Menovlty výkon	W	26
Nabijacle napätieakumulátora	V (DC)	18
Max. nabíjací průdakumulátora	mA	1000
Doba nabíjania akumulátora80% / 97 – 100% (cca)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Pripustný rozsah teplotynabíjania	°C	0 – 45
Hmotnosť zodpovedáEPTA-Procedure 01:2014	kg	0,17
Trieda ochrany		/

Vhodné akumulátory systému POWER FOR ALL: PBA 18V.

1. PRÍSLUŠENSTVO

Náhradný nož GARDENA RotorCut pre turbotrimmer	Na výmenu použitých plastových nožov.	č.v. 5368
GARDENA Náhradné uchytenie noža	K dispozicii prostrednictvom servisu GARDENA.
GARDENA Súprava kolles pre vyžinač (len pre č.v. 14701)	Na jednoduché kosenie hrán trávnika.	č.v. 9880
GARDENA systémový akumulátorPBA 18V/45 P4APBA 18V/72 P4A	Akumulátor pre pridavný chod alebo na výmenu.	č.v. 14903č.v. 14905
GARDENA Rýchlonabijačka akumulátoruAL 1830 CV P4A	Na rýchle nabijanie akumulátora systému POWER FOR ALL PBA 18V..W--.	č.v. 14901

9. SERVIS/ZÁRUKA

Servis:

Kontaktujte, prosím, adresu na zadnej strane.

Vyhlásenie o poskytnutí záruky:

V prípade reklamácie vyplývajúcej zo záruky vám nebudú účtované žiadne poplatky.

Spoločnosť GARDENA Manufacturing GmbH poskytuje na všetky originálne nové výrobky GARDENA 2-ročnú záruku od prvej kúpy u obchodníka, ak sa výrobky používali výhradne na súkromné účely. Táto záruka výrobcu neplatí pre výrobky získané na sekundárnom trhu. Táto záruka sa vzťahuje na všetky podstatné nedostatky tohto výrobku, ktoré sú preukázateľne spôsobené materiálovými alebo výrobnými chybami. Plnenie tejto záruky sa vykoná výmenou za plne funkčný výrobok alebo opravou chybného výrobku, ktorý nám bezplatne odošlete, pričom si vyhradzujeme právo na výber medzi týmito možnosťami. Servis podlieha nasledujúcim podmienkam:

• Výrobok sa používal na konkrétny účel podľa odporúčaní uvedených v prevádzkových pokynoch.
• Ani kupujúci, ani tretia osoba sa nepokúšali výrobok otvoriť alebo opraviť.
• Na prevádzku boli použité iba originálne náhradné a spotrebné diely GARDENA. • Predloženie dokladu o kúpe.

Zo záruky sú vylúčené normálne opotrebovanie dielov a komponentov (napríklad na nožoch, upevňovacích dieloch nožov, turbínach, svietidlách, klinových a ozubených remeňoch, obežných kolesách, vzduchových filtroch, zapaľovacích sviečkach), viditeľné zmeny, ako aj spotrebné diely podliehajúce rýchlemu opotrebovaniu.

Táto záruka výrobcu sa obmedzuje na náhradnú dodávku a opravu podľa vyššie uvedených podmienok. Iné nároky voči nám ako výrobcovi, napríklad na náhradu škody, záruka výrobcu neodôvodňuje. Táto záruka výrobcu sa samozrejme netýka existujúcich zákonných a zmluvných nárokov na záručné plnenie voči obchodníkovi / predajcovi.

Záruka výrobcu podlieha právu Spolkovej republiky Nemecko.

V prípade poškodenia v záruke pošlite, prosím, chybný výrobok spolu s kópiou dokladu o kúpe a opisom chyby dostatočne frankovaný na adresu servisu spoločnosti GARDENA.

Spotrebné diely:

Plastový nôž a nosník nožov sú spotrebné diely, a preto sú vyňaté zo záruky.
