HASZNÁLATI ÚTMUTATÓ EasyCut 2318V P4A GARDENA

HU Használati utasítás Akkumulátoros füszegélynyíró

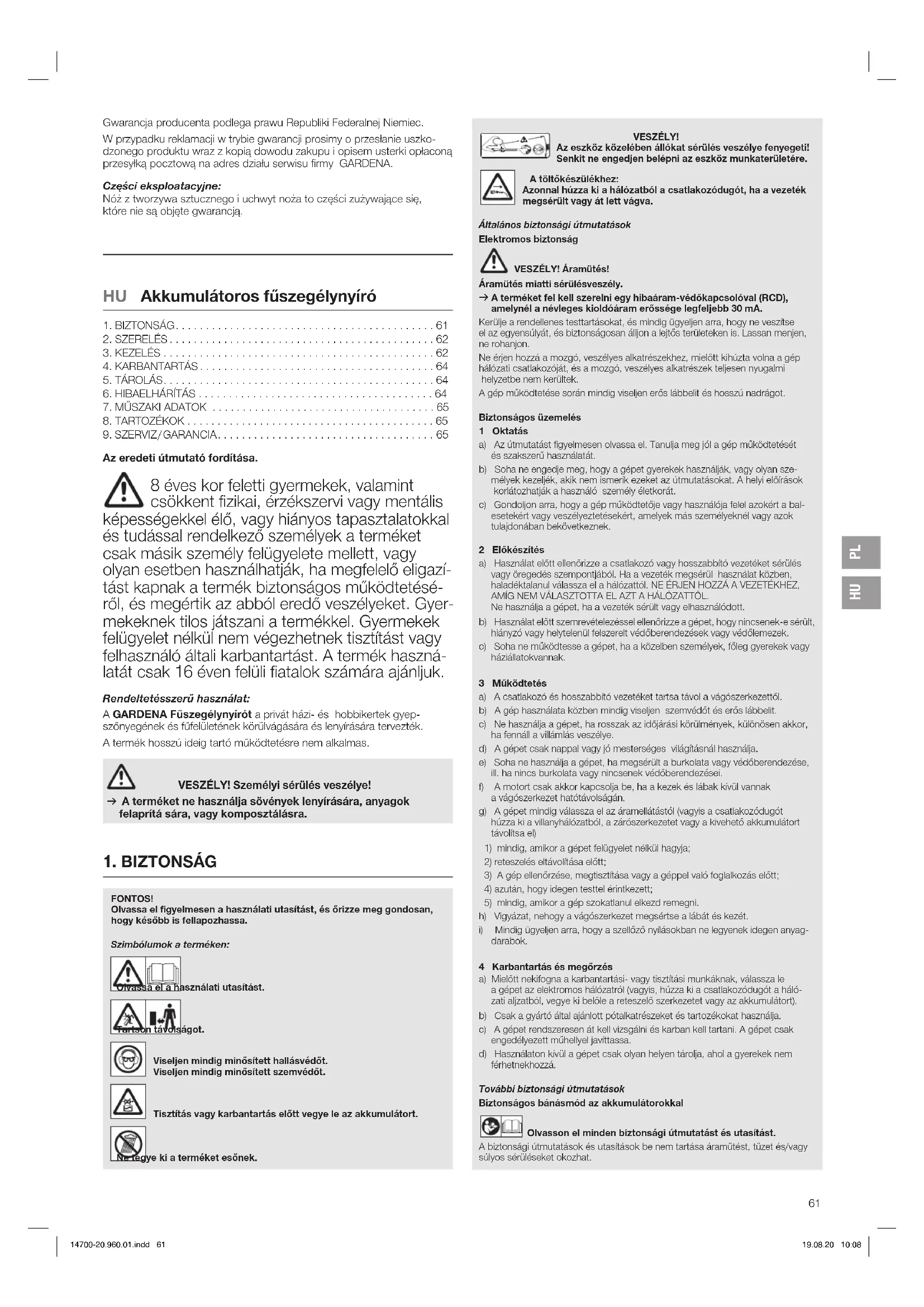

HU Akkumulátoros füszegélynyíró

1. BIZTONSÁG....61
2. SZERELÉS 62
3. KEZELÉS 62
4. KARBANTARTÁS....64
5. TÁROLÁS....64
6. HIBAELHÁRÍTÁS 64
7. MÜSZAKI ADATOK 65
8. TARTOZÉKOK 65
9. SZERVIZ/GARANCIA....65

Az eredeti útmutató fordítása.

8 éves kor feletti gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel élő, vagy hiányos tapasztalatokkal és tudással rendelkező személyek a terméket csak másik személy felügyelete mellett, vagy olyan esetben használhatják, ha megfelelő eligazítást kapnak a termék biztonságos működtetéséről, és megértik az abból eredő veszélyeket. Gyermekeknek tilos játszani a termékkel. Gyermekek felügyelet nélkül nem végezhetnek tisztítást vagy felhasználó általi karbantartást. A termék használatát csak 16 éven felüli fiatalok számára ajánljuk.

Rendeltetésszerű használat:

A GARDENA Füszegélynyírót a privát házi- és hobbikertek gyepszönyegének és füfelületének körülvágására és lenyírására tervezték.

A termék hosszú ideig tartó működtetésre nem alkalmas.

VESZÉLY! Személyi sérülés veszélye!

→ A terméket ne használja sövények lenyírására, anyagok felaprítá sára, vagy komposztálásra.

1. BIZTONSÁG

FONTOS!

Olvassa el figyelmesen a használati utasítást, és örizze meg gondosan, hogy később is fellapozhassa.

Szimbólumok a terméken:

Viseljen mindig minősített hallásvédöt. Viseljen mindig minősített szemvédöt.

Tisztítás vagy karbantartás előtt vegye le az akkumulátort.

No tegye ki a terméket esönek.

VESZÉLY!

Az eszköz közelében állókat sérülés veszélye fenyegeti! Senkit ne engedjen belépni az eszköz munkaterületére.

A töltőkészülékhez:

Azonnal húzza ki a hálózatból a csatlakozódugót, ha a vezeték megsérült vagy át lett vágva.

Általános biztonsági útmutatások

Elektromos biztonság

VESZÉLY! Áramütés!

Áramütés miatti sérülésveszély.

→ A terméket fel kell szerelni egy hibaáram-védőkapcsolóval (RCD), amelynél a névleges kioldóáram erőssége legfeljebb 30 mA.

Kerülje a rendellenes testtartásokat, és mindig ügyeljen arra, hogy ne veszítse el az egyensúlyát, és biztonságosan álljon a lejtős területeken is. Lassan menjen, ne rohanjon.

Ne érjen hozzá a mozgó, veszélyes alkatrészekhez, mielőtt kihúzta volna a gép hálózati csatlakozóját, és a mozgó, veszélyes alkatrészek teljesen nyugalmi helyzetbe nem kerültek.

A gép működtetése során mindig viseljen erős lábbelit és hosszú nadrágot.

Biztonságos üzemelés

1 Oktatás

a) Az útmutatást figyelmesen olvassa el. Tanulja meg jól a gép működtetését és szakszerű használatát.
b) Soha ne engedje meg, hogy a gépet gyerekek használják, vagy olyan személyek kezeljék, akik nem ismerik ezeket az útmutatásokat. A helyi előírások korlátozhatják a használó személy életkorát.
c) Gondoljon arra, hogy a gép működtetője vagy használója felel azokért a bal- esetekért vagy veszélyeztetésekért, amelyek más személyeknél vagy azok tulajdonában bekövetkeznek.

2 Előkészítés

a) Használat elött ellenőrizze a csatlakozó vagy hosszabbító vezetéket sérülós vagy öregedés szempontjából. Ha a vezeték megsérül használat közben, haladéktalanul válassza el a hálózattól. NE ÉRJEN HOZZÁ A VEZETÉKHEZ, AMIG NEM VÁLASZTOTTÁ EL AZT A HÁLOZATTÓL. Ne használja a gépet, ha a vezeték sérült vagy elhasználódott.
b) Használat előtt szemrevételezéssel ellenőrizze a gépet, hogy nincsenek-e sérült, hiányzó vagy helytelenül felszerelt védőberendezések vagy védőlemezek.
c) Soha ne működtesse a gépet, ha a közelben személyek, főleg gyerekek vagy háziállatokvannak.

3 Müködtetés

a) A csatlakozó és hosszabbító vezetéket tartsa távol a vágószerkezettől.
b) A gép használata közben mindig viseljen szemvédőt és erős lábbelit.
c) Ne használja a gépet, ha rosszak az időjárási körülmények, különösen akkor, ha fennáll a villámlás veszélye.
d) A gépet csak nappal vagy jó mesterséges világításnál használja.
e) Soha ne használja a gépet, ha megsérült a burkolata vagy védőberendezése, ill. ha nincs burkolata vagy nincsenek védőberendezései.
f) A motort csak akkor kapcsolja be, ha a kezek és lábak kívül vannak a vágószerkezet hatótávolságán.
g) A gépet mindig válassza el az áramellátástól (vagyis a csatlakozódugót húzza ki a villanyhálózatból, a zárószerkezetet vagy a kivehető akkumulátort távolítsa el)

1) mindig, amikor a gépet felügyelet nélkül hagyja;
2) reteszelés eltávolítása előtt;
3) A gép ellenörzése, megtisztítása vagy a géppel való foglalkozás előtt;
4) azután, hogy idegen testtel érintkezett;
5) mindig, amikor a gép szokatlanul elkezd remegni.

h) Vigyázat, nehogy a vágószerkezet megsértse a lábát és kezét.

i) Mindig ügyeljen arra, hogy a szellőző nyilásokban ne legyenek idegen anyagdarabok.

4 Karbantartás és megőrzés

a) Mielött nekifogna a karbantartási- vagy tisztítási munkáknak, válassza le a gépet az elektromos hálózatról (vagyis, húzza ki a csatlakozódugót a hálózati aljzatból, vegye ki belőle a reteszelő szerkezetet vagy az akkumulátort).
b) Csak a gyártó által ajánlott pótalkatrészeket és tartozékokat használja.
c) A gépet rendszeresen át kell vizsgálni és karban kell tartani. A gépet csak engedélyezott műhellyel javítassa.
d) Használaton kívül a gépet csak olyan helyen tárolja, ahol a gyerekek nem férhetnekhozzá.

További biztonsági útmutatások

Biztonságos bánásmód az akkumulátorokkal

Olvasson el minden biztonsági útmutatást és utasítást.

A biztonsági útmutatások és utasítások be nem tartása áramütést, tűzet és/vagy súlyos sérüléseket okozhat.

Örizze meg jól ezt a használati utasítást. Csak akkor használja a töltő készüléket, ha az összes funkció használhatóságát teljes mértékben meg tudja ítélni és azokat el is tudja végezni.

→ A készülék használata, tisztítása és karbantartása közben tartsa rajta a szemét a gyerekeken. Igy biztos lehet benne, hogy a gyermekek nem fognak játszani a töltő készülékkel.
→ Csak POWER FOR ALL rendszerű, PBA 18V típusú, 1,5 Aó-nál nagyobb kapacitású, (minimum 5 cellás) Li-lon akkumulátorokat töltésön vele. Az akkumulátor feszültségének egyeznie kell a töltő készülék akkumulátortöltő feszültségével. Ne töltésön velem nem nötthető akkumulátorokat. Máskülönben tüz és robbanás veszélyének teszi ki magát.
→ Ügyeljen rá, hogy a töltő készüléket ne érje eső vagy nedvesség. Ha víz jut az elektromos készülékek belsejébe, megnő az áramütés kockázata.
→ Tartsa tisztán a töltö készüléket.

Az elkoszolódás áramütés veszélyével jár.

→ Használat előtt vizsgálja át a töltő készüléket, kábelt és csatlakozódugót. Ha sérüléseket tapasztal, ne használja a töltő készüléket. Saját kezüleg ne nyissa fel a töltő készüléket! Ha javitani kell, csak képzett szakemberrel, és csak eredeti pótalkatrészek felhasználásával végeztesse el a munkát. A megrongálódott töltő készülékek, kábelek és csatlakozódugók miatt megnő az aramütős kockázata.

→ Ne használja a töltő készüléket gyúlékony felületen (pl. papíron, textili-ákon stb.), ill. éghető környezetben. A töltő készülék a töltés során felmelegszik, így tűzveszély keletkezik.

→ Ha szükségessé válik a csatlakozóvezeték cserője, akkor azt a GARDENA- nak, vagy a GARDENA elektromos kéziszerszám forgalmazók hivatalos ügyfél- szolgálatának kell elvégeznie a biztonsági kockázatok elkerülése érdokében.

→ Töltés alatt ne üzemeltesse a terméket.

→ Ezek a biztonsági útmutatások csak a POWER FOR ALL rendszerű, PBA 18V típusú Li-Ion akkumulátorokra vonatkoznak.

→ Csak a POWER FOR ALL rendszer gyártója által készített termékekben használja az akkumulátort. Csak így kimélheti meg az akkumulátort a veszélyes túlterheléstől.

→ Csak a gyártó által ajánlott töltőkészülékekkel töltse az akkumulátorokat. Amennyiben a meghatározott típusú akkumulátorok töltésére tervezett töltő készüléket más akkumulátorokkal használja, tűzveszély áll elő.

→ Az akkumulátor részben töltött állapotban kerül a polcokra. Az akkumulátor csak akkor tudja leadni a teljes teljesítményét, ha az első használat előtt teljesen feltölti a töltő készülékkel.

→ Tartsa olyan helyen az akkumulátorokat, ahol nem férhetnek hozzá gyermekek.

→ Ne nyissa fel az akkumulátort. Zárlat veszélye fenyeget.

→ A megrongálódott, vagy szakszerütlen módon használt akkumulátorból gözök léphetnek ki. Az akkumulátor meggyulladhat vagy szétdurranhat. Hagyja, hogy friss levegő érje. Ha pedig panaszai vannak, forduljon orvoshoz. A gözök izgató hatássai lehetnek a légutakra.

→ A helytelenül használt, vagy megrongálódott akkumulátorból éghető folyadék juthat ki. Kerülje a folyadékkal való érintkezést. Ha véletlenül mégis hozzáért, öblitse le a helyét vízzel. Ha a folyadék a szemébe került, orvos segítségét is vegye igénybe. Az akkumulátorból kilépő folyadék bőirritációhoz vagy égési sérülésekhez vezethet.

→ A meghibásodott akkumulátorból folyadék juthat ki, amely a vele szomszédos tárgyakra is rákerülhet. Vizsgálja át az érintett részeket. Tisztítsa meg, vagy adott esetben cserélje ki őket.

→ Ne zárja rövidre az akkumulátort. Ne tegye a nem használt akkumulátort gémkapcsok, pénzérmék, kulcsok, szögek, csavarok vagy egyéb apró fémtárgyak közelébe, mivel ezek áthidalhatják az érintkezőket. Az akkumulátor érintkezői között feliépő zárlatnak égési sérülés vagy túz lehet a következménys.

→ Éles tárgyak, mint pl. szögek vagy csavarhúzók, vagy külső erők megrongálhatják az akkumulátort. Az akkumulátor belsejében zárlat keletkezhet, így az meggyulladhat, füstölhet, szétdurranhat vagy túlhevülhet.

→ Megrongálódott akkumulátorokat soha ne vessen alá karbantartásnak. Az akkumulátorokon mindennemű karbantartást lehetőség szerint csak a gyártónak vagy a hivatalos ügyfélszolgálatoknak szabad végezni.

→ Óvja az akkumulátorokat hötöl, így többek között pl. tartós napsugárzástól, tűztól, piszoktól, víztől és nedvességtől. Robbanás és zárlat veszélye fenyeget.

→ Az akkumulátort csak – 20 °C és +50 °C közötti környezeti hömérsékleten szabad üzemeltetni és tárolni. Nyáron pl. ne hagyja az akkumulátort az autóban. 0 °C alatti hömérsékloteken az ilyen készülékekre jellemző teljesítménykorlátozások jelentkezhetnek.

→ Az akkumulátort csak 0 °C és + 45 °C közötti környezeti hömérsékleten szabad tölteni. A megadott hömérsékleti tartományon kívüli töltés károsíthatja az akkumulátort, vagy növelheti a tűz kockázatát.

Elektromos biztonság

VESZÉLY! Szívleállás!

Ez a termék az üzemelés során elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között hatással lehet az aktiv és passzív orvosi implantátumok működési módjára. A súlyos vagy halálos kimenetelű sérülések elkerülése érdekében azt javasoljuk, hogy az orvosi implantátummal rendelkező személyek a termék használata előtt beszéljenek errói az orvosukkal, vagy az implantátum gyártójával.

Az akkumulátoros terméket csak 0 °C és 40 °C között használja.

Vészhelyzet esetén vegye ki az akkumulátort.

A terméket ne használja viz közelében, vagy kerti tavak gondozására.

Óvja az akkumulátor érintkezőit a nedvességtől.

Személyi biztonság

VESZÉLY! Fulladásveszély!

Az apróbb alkatrészek könnyen lenyelhetők. A nejlonzacskó miatt kisgyermekeknél fulladás veszélye fenyeget. Szereléskor tartsa távol a kisgyermekeket.

Ha a szegélynyíró erősen rezeg, cserélje le a kést és vizsgálja meg, hogy nem sérült-e meg a késtartó.

Használat előtt vizsgálja át, hogy rendben van-e a kopás-kiegyenlítő borda.

A szegélynyírót az elülső fogantyúnál fogva szállitsa.

Használjon személyi védőfelszerelést.

Viseljen kesztyüt a vágószerkezet tisztítása során.

Viseljen mindig védőszemüveget.

A védőfelszerelések, mint pl. kesztyű, csúszásmentes biztonsági cipő, vagy fülvédő használata a megfelelő körülményekhez, csökkenti a testi sérülések kockázatát.

A termék beállításakor legyen óvatos, nehogy az uija a gép mozgó és álló részai közé szoruljon, vagy összeszereléskor nehogy akadályozza a védőburkolat helyre ugrását.

Ne használjon vizet vagy vegyi anyagokat a füszegélynyíró védelmének vagy más alkatrészeinek a tisztításához.

A csavaranyák és csavarok legyenek mindig erösen meghúzva, a termék biztonságos munkavégzési állapotának biztosítása érdekében.

A terméket ne szedje szét a kiszállítási állapotánál jobban.

Figyelmeztetés! A fülvédő viselése esetén, és a termék által keltett zajok miatt előfordulhat, hogy a felhasználó nem veszi észre a közeledő személyeket.

Az üzemeltetés és a szállítás során különösen ügyeljen arra, hogy ne veszélyeztessen más embereket.

Legyen éber, figyeljen oda, hogy mit csinál, és használja a józan eszét az elektromos szorszám működtetésekor.

Soha ne használja az elektromos szerszámot, ha fáradt, vagy kábitószer, alkohol vagy gyógyszerek hatása alatt áll.

Az elektromos szerszámgépek üzemeltetése közben már egyetlen pillanatnyi figyelemkihagyás is súlyos sérülésekhez vezothet.

2. SZERELÉS

ZÉLY! Személyi sérülés veszélye!

jási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Mielött szerelni kezdené a terméket, várja meg, hogy a műanyag kés nyugalmi állapotba kerüljön, és vegye ki az akkumulátort.

Védőburkolat és növényvédő kengyel felszerelése [ábra A1 / A2]:

ÉLY!

→ A terméket csak akkor szabad használni, ha a védőburkolat fel van szerelve.

1. Tolja rá a ③ védőburkolat elülső részét az ① füszegélynyíró fejre annyira, hogy a helyére ugorjon.
2. Ütközésig tolja rá a ② védőburkolat hátulsó részét az ① füszegélynyíró fejre.
3. Óvatosan szorítsa meg mindkét ④ csavart.
4. Tolja rá az ⑤ növényvédő kengyelt az ① füszegélynyíró fejre annyira, hogy a helyére ugorjon.

Műanyag kések rögzítése a fogantyún [ábra A3]:

A csomag tartozékai közt 5 darab ⑧ műanyag kés van. A fogantyún lévő ⑨ nyílásokban 4 darab műanyag pótkés található.

A müanyag kés késtartóba történő beszerelésének ismertetése lásd a 6. HIBAELHÁRÍTÁS Müanyag kés cseréje címszó alatt található.

3. KEZELÉS

ZÉLY! Személyi sérülés veszélye!

jási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ A termék beállítása vagy szállítása előtt várja meg, hogy a műanyag kés nyugalmi állapotba kerüljön, majd vegye ki az akkumulátort.

Akkumulátor feltöltése [ábra 01/02/03]:

→ Figyeljen a hálózati feszültségre! Az áramforrás feszültségének egyeznie kell a töltő készülék típustábláján szereplő adatokkal.

A GARDENA 14700-55 / 14701-55 termékszámú akkumulátoros füszegélynyírók tartozékai közt nem szerepel az akkumulátor és a töltőkészülék.

Az intelligens töltési folyamat automatikusan felismeri az akkumulátor töltöttségi szintjét, és az akkumulátor hömérsékletétől és feszültségétől függően mindenkor optimális töltöárammal végzi a töltést.

Ez kíméli az akkumulátort, amely a töltőben történő tárolás esetén is mindig teljesen feltöltött marad.

1. Nyomja meg az Ⓐ kireteszelő gombot, és vegye ki a Ⓑ akkumulátort a Ⓓ akkumulátor befogóból.
2. Csatlakoztassa az akkutöltő-készüléket © egy hálózati csatlakozóaljzathoz.
3. Tolja rá a © akkumulátortöltő készüléket a ® akkumulátorra.

Ha a töltő készüléken lévő 📊 akkumulátor töltésjelző lámpa zölden villog, ez azt jelzi, hogy az akkumulátor töltése folyamatban van.

Ha a töltő készüléken lévő 📞 akkumulátor töltésjelző lámpa állandó zöld fénnyel ég, ez azt jelzi, hogy az akkumulátor teljesen fel van töltve (Töltési idő, lásd a 7. MŰSZAKI ADATOK).

1. A töltés során rendszeres időközönként ellenőrizze a töltési állapotot.

2. Ha az akkumulátor ⑧ teljesen feltöltödött, leválaszthatja a ⑧ akkumulátorta ⑨ töltő készülékről.

A kijelző elemek jelentése:

Kijelzés a töltő készüléken [ábra O3]:

Akkumulátor villogó töltésjelző fény

A töltési müvelet folyását az ⑥ akkumulátor töltésjelző villogása jelzi. Útmutatás: Töltési müvelet csak akkor folyhat, ha az akkumulátor hőmérséklete a megengedelt töltési hőmérséklettartományban van lásd a 7. MÜSZAKI ADATOK.

Akkumulátor állandó töltésjelző fény

Az 🟢 akkumulátor töltösjelző állandó fénye azt jelzi, hogy az akkumulátor teljesen fel van tölve, vagy a hömérseklet a megengedett töltési hömérseklettartományon kívül van, és ezért nem végezhető töltés. Mihelyt a hömérseklet visszatér a megengedett tartományba, folytalódik az akkumulátor töltése.

Ha nincs bedugva akkumulátor, az ( ) akkumulátor töltésjelző állandó fénye azt jelzi, hogy a hálózati csatlakozó be van dugva a hálózati aljatba, és a töltő készülék üzemkész.

© akkumulátor töltöttségi állapot kijelző a terméken [ábra O4/O14]:

A termék beindítása után 5 másodpercre kijelez a Ⓓ akkumulátor töltöttségi állapot kijelző.

Akkumulátor töltöttségi állapot Akkumulátor töltöttségi

	allapotkijelző
67 – 100 %-ig feltöltve	➊,➂ és➎ zöld fénnyel világít
34 – 66 %-ig feltöltve	➊ és➎ zöld fénnyel világít
11 – 33 %-ig feltöltve	➎ zöld fénnyel világít
0 – 10 %-ig feltöltve	➎ zöld fénnyel villog

Ha az Ⓐ LED zöld fénnyel villog, fel kell tölteni az akkumulátort.

Ha a Ⓞ hibajelző LED világít vagy villog, lásd a 6. HIBAELHÁRÍTÁS.

A füszegélynyíró munkapozíciójának beállítása:

1. munkavégzési helyzet [ábra O5]:

Standard füszegély nyíráshoz.

2. munkavégzési helyzet [ábra 06/07]:

Akadályok alatti fünyírás.

A füszegélynyíró nyele az 1-es alaphelyzetből a 2-es vagy 3-as helyzetbe engedhető le, hogy akadályok alatt is le lehessen nyími a füszegélyt.

1. Állítsa a szegélynyírót a talajra.

2. A⑦ nyélnél fogva két kézzel tartsa úgy a füszegélynyírót, hogy az egyik ujjával megnyomhassa a ⑩ kireteszelő gombot.

3. Nyomja meg a ⑩ kireteszelő gombot, és engedje le a ⑦ nyelet a kívánt helyzetbe.

4. Engedje el a ⑩ kireteszelő gombot, és hagyja, hogy a⑦ nyél ismét a helyére ugorjon.

3. munkavégzési helyzet (csak a 14701 sz-ú terméknél) [ábra O8/O9]:

Vágás a gyep szélén.

FIGYELEM! A füszegélynyírót csak akkor szabad használni, ha a nyírófej 0°-nál vagy 90°-nál be van reteszelve.

Az ① füszegélynyíró fej csak a nyél 1-es alaphelyzetében fordítható el 90°-ra.

1. A ⑦ nyélnél fogva két kézzel tartsa úgy a szegélynyírót, hogy az egyik ujjával megnyomhassa a ⑪ kireteszelő gombot.
2. Nyomja meg a ⑪ kireteszelő gombot, és fordítsa az ① füszegélynyíró fejet 0°-ról 90°-ra úgy, hogy a helyére ugorjon.
3. Engedje el a ⑪ kireteszelő gombot, és hagyja, hogy a⑦ nyél ismét a helyére ugorjon.

Nyélhossz beállítása [ábra O10]:

VESZÉLY!

Teljesen betolt (szállítási helyzetben lévő) nyéllel nem szabad használni a terméket.

1. Lazítsa meg a ⑥ szorítóhüvelyt.
2. Húzza ki a ⑦ nyelet a kivánt hosszra.
3. Szorítsa meg újból a ⑥ szorítóhüvelyt.

A pótfogantyú pozíciójának beállítása [ábra O11]:

A pótfogantyú pozícióját be lehet állítani a testmagassághoz.

1. Húzza meg a ⑫ kart.

2. Döntse a ⑬ pótfogantyút a kívánt helyzetbe.

3. Engedje el a ⑫ kart.

Ha a füszegélynyíró helyesen a testmagassághoz van igazítva, a testtartás egyenes és a fünyíró feje 1. munkavégzési helyzetben enyhén előre van dölve.

→ Tartsa úgy a füszegélynyírót a ⑭ főfogantyúnál és a ⑬ pótfogantyúnál fogva, hogy a füszegélynyíró fej kissé előre döljön.

Növényvédő keret beállítása:

- Munkavégzési helyzet [ábra O12]

- Parkolási helyzet [ábra 013]

→ Húzza le az⑤ növényvédő kengyelt, és tolja el a kívánt helyzetbe úgy, hogy a helyére ugorjon.

A füszegélynyíró beindítása [ábra 01/014]:

ÉLY! Személyi sérülés veszélye!

ilésveszély áll fenn, ha a termék az indítókar elengedésekor nem kapcsol ki.

→ Ne iktassa ki a biztonsági berendezéseket vagy kapcso lókat. Például, ne rögzítse hozzá az indítókart a fogantyúhoz.

A termék két kapcsolós biztonsági szerkezettel (bekapcsolás-gátló záras indítókarral) van felszerelve, amely megakadályozza a termék akaratlan bekapcsolását.

Elindítás:

1. Helyezze be az akkumulátort Ⓑ az akku-befogóba Ⓓ, amíg az hallhatóanbekattan.
2. Egyik kezével fogja meg az ⑬ fogantyútoldatot.
3. Másik kezével fogja meg a ⑭ főfogantyút, tolja előre a ⑮ bekapcsolásgától zárat, és húzza meg a ⑯ indítókart. A szegélynyíró elindul, és 5 másodpercre jelzést ad a ⑪ akkumulátor töltöttségi állapot kjelző.
4. Engedje el újból a ⑮ bekapcsoló zárat.

FIGYELEM! Ügyeljen arra, hogy a műanyag kés és a késtartó ne érintkezzen kemény tárgyakkal (fallal, kövekkel, kerítéssel, stb...), nehogy elkopjon vagy eltörjön a műanyag kés vagy a késtartó.

Leállítás:

1. Engedje el az indítókart ⑯. A füszegélynyíró leáll.
2. Nyomja meg az Ⓐ kireteszelő gombot, és vegye ki a Ⓑ akkumulátort a Ⓓ akkumulátor befogóból.

4. KARBANTARTÁS

VeszÉLY! Személyi sérülés veszélye! Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Mielött nekifogna a termék karbantartásába, várja meg, hogy a műanyag kés nyugalmi állapotba kerüljön, és vegye ki az akkumulátort.

A damilos füszegélynyíró megtisztítása [ábra M1]:

VESZÉLY! Személyi sérülés veszélye! Sérülésveszély, és a termék károsodásának kockázata.

→ Ne tisztítsa a terméket vízzel vagy vízsugárral (nagynyomású vízsugárral pedig különösen ne).

→ Tisztításhoz ne használjon vegyszereket, így benzint vagy oldószereket se. Egyes vegyszerek tönkre tehetnek fontos műanyag alkatrészeket.

A szellőzőnyílásoknak mindig tisztának kell lenniük.

1. Tisztítsa ki a légréseket ⑰ egy puha kefével (ne használjon csavarhúzót).

2. Minden használat után tisztítson meg minden mozgó alkatrészt. Távolítsa el főként a fű- és szennyeződés-maradványokat a védőbur- kolatról ②.

Az akkumulátor és az akkutöltő-készülék tisztítása:

Biztosítsa, hogy az akkumulátor és az akkutöltő-készülék felülete és érintkezői mindig tiszták és szárazak legyenek, mielőtt az akkutöltő-készüléket a hálózatra csatlakoztatja.

A tisztításhoz ne használjon folyóvizet.

→ Akkumulátor töltő készülék: Tisztítsa meg az érintkezőket és a műanyag részeket puha, száraz kendővel.

→ Akkumulátor: Esetleg tisztítsa meg az akkumulátor szellőzőrését és a csatlakozóit puha, tiszta és száraz ecsettel.

5. TÁROLÁS

Üzemen kívül helyezés:

A terméket gyermekektől elzárt helyen kell örizni.

1. Vegye ki az akkumulátort.
2. Töltse fel az akkumulátort.
3. Tisztítsa meg a füszegélynyírót, az akkumulátort és az akkumulátor töltőkészüléket (lásd 4. KARBANTARTÁS).
4. A füszegélynyírót, az akkumulátort és az akkumulátor töltökészüléket száraz, zárt és fagymentes helyen tárolja.

Ártalmatlanítás:

(2012/19/EU jelü IE szerint)

Nem szabad a terméket a normál háztartási hulladékkal együtt kidobni. A hatályos helyi környezetvédelmi előírásoknak megfelelően kell ártalmatlanítani.

FONTOS!

→ Adja le a terméket a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanítását.

Az akkumulátor ártalmatlanítása:

A GARDENA akkumulátor lítium-ion cellákat tartalmaz, amelyeket élettartamuk végén a normal háztartási hulladéktól elkülönítve kell ártalmatlanítani.

Li-ion

FONTOS!

→ Adja le az akkumulátorokat a helyi újrahasznosító gyűjtőhelyen, vagy bízza rájuk az ártalmatlanításukat.

1. Merítse le teljesen a lítium-ion cellákat (forduljon a GARDENA szervizhez).
2. Biztosítsa a litium-ion cellák érintkezőit rövidzárlat ellen.
3. A litium-ion cellákat szakszerűen kell ártalmatlanítani.

6. HIBAELHÁRÍTÁS

VeszÉLY! Személyi sérülés veszélye! Vágási sérülés veszélye fenyegeti, ha a termék akaratlanul beindul.

→ Mielött nekifogna a termék hibáinak elhárításába, várja meg, hogy a műanyag kés nyugalmi állapotba kerüljön, és vegye ki az akkumulátort.

A műanyag kés kicserélése [ábra T1 / T2]:

VESZÉLY! Sérülésveszély!

→ Csak a GARDENA által rendelkezésre bocsájtott fém vágóele- meket, vagy pótalkatrészeket és tartozékokat használja.

Ha a ^19 kopás-kiegyenlítő borda többé már nem látható, ki kell cserélnia ^16 késtartót. Lépjen kapcsolatba a GARDENA szervizzel. A műanyag kések legfeljebb a hosszuk feléig kophatnak el. Csak eredeti GARDENA RotorCut pótkéseket szabad használni. A műanyag pótkések a helyi GARDENA kereskedőnél vagy közvetlenül a GARDENA szervizben szerezhetők be.

• GARDENA RotorCut pótkés turbo füszegélynyíróhoz cikksz. 5368

A műanyag kés kivétele:

1. Fordítsa meg a füszegélynyírót.
2. Gyengéden nyomja le a műanyag kés végét (A), a ⑱ késtartón keresztül nyomja befelé, majd húzza ki a ⑲ műanyag kést (B).

Műanyag kés berakása:

→ Nyomja be a ⑧ műanyag kést a ⑯ késtartó fémrészének nyilásán keresztül annyira, hogy az hallhatóan a helyére ugorjon (kattanjon). Ha helyes módon rakta be az új műanyag kést, könnyen el lehet fordítani.

Probléma Lehetséges oka Megoldása

A füszegélynyíró egyáltalán nem, vagy csak rosszul vág	A műanyag kés elkopott, vagy túl rövid.	Cserélje ki a műanyag kést.
	A műanyag kés letörött. Cserélje ki a műanyag kést.
A füszegélynyíró erősen berezeg	A műanyag kés erősen elkopott Cserélje ki a műanyag kést. és forgás közben üt.
	A késtartó elkopott. Cserélje ki a késtartót.
A fűkasza nem állútható meg	Az indítókar szorul.	Vegye ki az akkumulátort, és oldja ki az indítókart.
A füszegélynyíró nem indul el, vagy leáll.Az1 LED zöld fényel villog [ ábra O4 ]	Akku lemerült.	Töltse fel az akkumulátort.
A füszegélynyíró nem indul el, vagy leáll.A60 hibajelző LED piros fényel világít [ ábra O4 ]	Az akkumulátor hőmérséklete a megengedett tartományon kívül van.	Várjon, amíg az akkumulátor hőmérséklete ismét 0 °C – + 45 °C között lesz.
	A füszegélynyíró akkumuláto- rának érintkezői közé vizcseppek vagy nedvesség került.	Távolítsa el a vízcseppeket / nedvességet száraz kendővel.
	A motor blokkolva van.	Fávolítsa el az akadályt. Indítsa el újra.
A füszegélynyíró nem indul el, vagy leáll.A60 hibajelző LED pirosan villog [ ábra O4 ]	A termék hibás.	Lépjen kapcsolatba a GARDENA szervizzel.
A füszegélynyíró nem indul el, vagy leáll.A60 hibajelző LED nem világít [ ábra O4 ]	Az akkumulátor nincs teljesen berakva az akkutartó rekeszbe.	Rakja be teljesen az akkumulátort az akkutartó rekeszbe annyira, hogy hall-hatóan a helyére ugorjon.
	Az akkumulátor hibás.	Cserélje le az akkumulátort.
	A termék hibás.	Lépjen kapcsolatba a GARDENA szervizzel.
Töltési művelet nem lehetséges.Az12 akkumulátor töltsjelző állandóan világít [ ábra O3 ]	Az akkumulátor nincs (jól) rárakva.	Rakja rá az akkumulátort helyesen a töltő készülékre.
	Az akkumulátor érintkezők el vannak koszolódva.	Tisztítsa meg az akkumulátor érintkezőket (pl. az akkumu-látor többszöri bedugásával és kihúzásával. Esetleg cse-rélje le az akkumulátort).

Probléma Lehetséges oka Megoldása

Töltési művelet nem lehetséges.Az 10 akkumulátor töltésjelző állandóan világít [ábra 03]	Az akkumulátor hőmérséklete a megengedett töltési hőmérséklettartományon kívül van.	→ Várjon, amíg az akkumulátor hőmérséklete ismét 0 °C – + 45 °C között lesz.
	Az akkumulátor hibás. → Cserélje le az akkumulátort.
Az 10 akkumulátor töltésjelző nem világít [ábra 03]	A töltő készülék hálózati csatlakozójatöltéegység nincs (jól) bedugva.	→ Dugja be a hálózati csatlakozót (tövlg) a hálózati aljzatba.
	A hálózati aljzat, hálózati kábel vagy töltő készülék meghibásodott.	→ Vizsgálja meg a hálózati feszültséget. Esetleg vizsgál-tassa meg a töltő készüléket valamelyik megbízott szerző-déses kereskedővel vagy a GARDENA szervizzel.

ÚTMUTATÁS: Egyéb üzemzavarok esetén forduljon a GARDENA területilleg illetékes szervizközpontjához. Javitásokat csak a GARDENA szervizközpontokkal, valamint a GARDENA szerződött szakkereskedővel szabad végeztetni.

1. MÜSZAKI ADATOK

Akkumulátoros füszegélynyíró	Egység Érték (cikksz. 14700) Érték (cikksz. 14701)
Névleges áram A 2,3 2,3
Névleges feszültség V (DC) 18 18
Vágási szélesség	cm	23 23
A késtartó fordulatszáma	U/perc	9500	9500
Tömeg (akkumulátor nélkül)	kg	2,0 2,1
Hangnyomásszint L_pA^1)	dB (A)	74	74
Bizonytalanság k_pA		2,5	2,5
Hangteljesítmény szint L_WA^2) :mért/garantált	dB (A)	83 / 85	86 / 88
Bizonytalanság k_WA		1,6	1,8
Kéz/kar rezgés a_dwv^1)	m/s2	< 2,5	< 2,5
Bizonytalanság k_dwv		1,5	1,5

Mérési eljárás: ^1 EN 50636-2-91 ^2 RL 2000/14/EC

ÚTMUTATÁS: A megadott rezgéskibocsátási értéket szabványosított vizsgálati eljárásnak megfelelő módon mértük meg, így az eredmény alkalmas elektromos szerszámok egymással történő összehasonlítására. Ez az érték a kitettség megítélésére is felhasználható. A rezgéskibocsátási érték az elektromos szeryleges használata során változhat.

Rendszer-akkumulátor	Egység Érték (cikksz. 14902)PBA 18V 2,0Ah W-B		Érték (cikksz. 14903)PBA 18V 2,5Ah W-B
Akkumulátor feszültség	V (DC) 18 18
Akkumulátor kapacitás	Ah	2,0 2,5
A (Li-Ion) cellák darabszáma		5	5

Alkalmas POWER FOR ALL rendszerű akkumulátor töltő készülékek: AL 18..CV.

Akkumulátor töltő készülék Egység Érték (clkksz. 14900) AL 1810 CV P4A

Hálózati feszültség	V (AC)	220 – 240
Hálózati frekvencia	Hz	50 – 60
Névleges teljesítmény	W	26
Akkumulátor töltő feszültség	V (DC) 18
Max. akkumulátor töltő áram	mA 1000
Akkumulátor töltési Idő 80% / 97 – 100% (kb.)
PBA 18V 2,0Ah W-B	perc	96 / 124
PBA 18V 2,5Ah W-B	perc	120 / 154
PBA 18V 4,0Ah W-C	perc	192 / 244
Megengedett töltési hömérséklettartomány	°C	0 – 45
Tömeg az EPTA-Procedure 01:2014-nak megfelelően	kg	0,17
Érintésvédelmi osztály		☐ / II

Alkalmas POWER FOR ALL rendszerű akkumulátorok PBA 18V.

1. TARTOZÉKOK

GARDENA RotorCut pótkés turbo füszegélynyíróhoz	Elhasználódott műanyag kések kícseréléséhez.	cikksz. 5368
GARDENA Pót késtartó	Beszerezhető a GARDENA szervizen keresztül.
GARDENA Kerékkészlet szegélynyíróhoz(csak a 14701. sz-ú termékhez)	A gyepszegély egyszerű levágásához.	cikksz. 9880
GARDENA Rendszer akkumulátorPBA 18V/45 P4APBA 18V/72 P4A	Akkumulátor a plusz működési idő érdekében vagy cseréhez.clkksz. 14903cikksz. 14905
GARDENAAkkumulátorgyorstöltőkészülékAL 1830 CV P4A	A POWER FOR ALL rendszerű PBA 18V..W-..akkumulátorok gyors feltöltéséhez.	clkksz. 14901

9.SZERVIZ/GARANCIA

Szerviz:

Kérjük, vegye fel velünk a kapcsolatot a hátoldalon lévő címen.

Garancianyilatkozat:

Garanciaigény esetén nem kerül felszámolásra díj önnek a nyújtott szolgáltatásokért.

A GARDENA Manufacturing GmbH minden új, eredeti GARDENA termékre a vásárlás napjától számított 2 év garanciát vállal, feltéve, hogy a termékeket kizárólag magán célra használták. Másodkézből vásárolt termékekre nem vonatkozik a gyártói garancia. Ez a garancia a termék minden olyan lényeges hiányosságára kiterjed, amely bizonyíthatóan anyag- vagy gyártási hibára vezethető vissza. A jótállás egy teljes mértékben működőkepes cseretermék biztosításával vagy a számunkra megküldött hibás termék ingyenes megjavításával teljesul; fenntartjuk a jogot az ezen lehetőségek közötti választásra. Ez a szolgáltatás az alábbi rendelkezések teljesülése esetén érhető el:

• A terméket rendeltetés szerint használták, a használati útmutatóban meghatározott ajánlások szerint.
• Sem a vevő, sem más nem próbálta felnyitni vagy javítani a terméket.
• A készüléket csak eredeti GARDENA pót- és kopóalkatrészekkel üzemeltették.
• A vásárláskor kapott blokk bemutatása.

Az alkatrészek és készülékelemek (pl. kések, késrőgzítő alkatrészek, turbinák, világítótestek, ékszíjak és fogazott szíjak, járókerekek, légszűrök, gyújtógyertyák) szokásos kopása, a kinézetben mutatkozó elváltozások, valamint a kopó alkatrészek és fogyóeszközök nem tartoznak a garancia hatálya alá.

Ez a gyártói garancia a fenti feltételeknek megfelelő pótalkatrész szállításra és javításra szorítkozik. A gyártói garancia nem szolgáltat alapot a velünk, mint gyártóval szemben támasztandó egyéb, például kártérítési igények elismerésére. Ez a gyártói garancia természetesen nem érinti a vásárlót a törvények és a szerződés alapján a kereskedővel / eladóval szemben megillető szavatossági igényeket.

A gyártói garancia a Németországi Szövetségi Köztársaság jogrendjének hatálya alá tartozik.

Garancia esetén kérjük, hogy a megfelelően bérmentesített hibás terméket a vásárláskor kapott blokk másolatának és a hiba leírásának kíséretében küldje el a GARDENA szerviz címére.

Kopóalkatrészek:

A müanyag kés és a késtartó kopóalkatrésznek számít, és így ki van zárva a garancia köréből.

Ked' indikátor nabíjania akumulátora ① na nabíjačke bliká na zeleno, akumulátor sa nabíja.

Ked' indikátor nabíjania akumulátora 📁 na nabíjačke svieti neprerušovane na zeleno, akumulátor je plne nabitý

Aku laadimiseks [joonis 01/02/03]:

LEPANU!

Husqvarna Magyarország Kft.

Ezred u. 1-3

1044 Budapest

Telefon: [phone]

vevoszolgalat.husqvarna@

husqvarna.hu

Iceland

BYKO ehf.

Bildshöfoa 20

110 Reykjavik

Ireland

Husqvarna UK Ltd

Preston Road
