Prekės ženklas	Gardena
Modelis	EasyCut 2318V P4A
Kategorija	Žoliapjovė (kraštapjovė)
Nuorodos	14700 / 14701
Maitinimas	Ličio jonų baterija 18 V (POWER FOR ALL PBA 18V sistema)
Pjovimo plotis	23 cm
Pečio sukimosi greitis	9500 aps./min
Svoris (be baterijos)	2,0 kg (nuoroda 14700) / 2,1 kg (nuoroda 14701)
Garso slėgio lygis (LpA)	74 dB(A) (neapibrėžtis 2,5 dB)
Garantuotas garso galios lygis	85 dB(A) (nuoroda 14700) / 88 dB(A) (nuoroda 14701)
Rankos rankovės vibracija (ahw)	< 2,5 m/s² (neapibrėžtis 1,5 m/s²)
Darbo padėtys	3 padėtys (standartinė, žema, 90° pasvirimas)
Stovo ilgio reguliavimas	Taip (su užveržimo mova)
Papildoma rankena	Reguliuojama pasvirimu
Saugos įtaisas	Dvigubas jungiklis (paleidimo svirtis + blokavimo mygtukas)
Augalų apsauga	Augalų apsauginis laikiklis (reguliuojamas)
Peilio tipas	Plastikinė RotorCut ašmena (pateikiami 5 peiliai, 4 atsarginiai)
Dėvimi elementai	Plastikiniai peiliai (nuoroda 5368) ir pečių laikiklis
Papildomas priedas	Ratų komplektas (nuoroda 9880) skirtas nuorodai 14701
Korpuso priežiūra	Valyti be vandens ir cheminių medžiagų, naudoti minkštą šepetį
Naudojimo temperatūra	0 °C iki 40 °C
Įkrovimo temperatūra	0 °C iki 45 °C
Gamintojo garantija	2 metai (asmeninis naudojimas)

Dažnai užduodami klausimai - EasyCut 2318V P4A GARDENA

Kaip įkrauti Gardena EasyCut 2318V P4A žoliapjovės bateriją?

Išimkite bateriją paspausdami atblokavimo mygtuką. Įjunkite įkroviklį (AL 1810 CV P4A) į elektros lizdą. Užmaukite bateriją ant įkroviklio. Įkrovimo metu žalias indikatorius mirksi, o kai baterija visiškai įkrauta, šviečia pastoviai. Kraukite tik nuo 0 °C iki 45 °C temperatūroje.

Ką daryti, jeigu prietaisas neužsiveda?

Pirmiausia patikrinkite, ar baterija tinkamai įdėta (girdimas spragtelėjimas). Jei įkrovos būsenos LED mirksi žaliai, baterija tuščia: įkraukite. Jei defekto LED užsidega raudonai, baterija per karšta ar per šalta: palaukite, kol ji sugrįš į 0 °C – 45 °C diapazoną. Jei ji mirksi raudonai, gaminys yra sugedęs: susisiekite su Gardena techninės priežiūros tarnyba.

Kaip pakeisti susidėvėjusį plastikinį peilį?

Išimkite bateriją ir palaukite, kol peilis visiškai sustos. Apverskite prietaisą. Švelniai paspauskite peilio galą, pastumkite jį į vidų per pečių laikiklio plyšį ir ištraukite. Įdėkite naują RotorCut ašmeną (nuoroda 5368) iki spragtelėjimo. Peilis turi laisvai suktis.

Kaip nustatyti darbo aukštį?

Prietaisas turi tris padėtis. Žemesnėms padėtims (2 ir 3) laikykite stovą, paspauskite atblokavimo mygtuką (ženklas 10) ir nuleiskite stovą į norimą padėtį. 3 padėčiai (galva 90° kampu) pirmiausia nustatykite stovą į standartinę 1 padėtį, tada paspauskite atblokavimo mygtuką (ženklas 11) ir pasukite galvą nuo 0° iki 90°.

Kokią bateriją naudoti?

Naudokite tik POWER FOR ALL PBA 18V sistemos Li-ion baterijas, kurių talpa ne mažesnė kaip 1,5 Ah (nuoroda 14902: 2,0 Ah, nuoroda 14903: 2,5 Ah ir t.t.). Kraukite tik su Gardena AL 18..CV įkrovikliu.

Kaip valyti žoliapjovę?

Išimkite bateriją. Niekada nenaudokite vandens ar cheminių medžiagų. Išvalykite ventiliacijos angas minkštu šepetėliu (ne atsuktuvu). Pašalinkite žolės likučius po apsauginiu korpusu šepetėliu. Baterijos ir įkroviklio kontaktus nuvalykite sausa šluoste.

Prietaisas smarkiai vibruoja, ką daryti?

Nenormali vibracija rodo susidėvėjusį peilį arba pažeistą pečių laikiklį. Nedelsdami išjunkite prietaisą, išimkite bateriją ir pakeiskite plastikinį peilį. Jei vibracija išlieka, pakeiskite pečių laikiklį (susisiekite su Gardena techninės priežiūros tarnyba).

Kaip laikyti žoliapjovę po naudojimo?

Išimkite bateriją ir įkraukite. Išvalykite prietaisą, bateriją ir įkroviklį. Laikykite viską sausoje, uždaroje, nuo šalčio apsaugotoje vietoje, vaikams nepasiekiamoje vietoje.

Kokie priedai yra prieinami?

Atsarginiai RotorCut peiliai (nuoroda 5368), atsarginis pečių laikiklis (per Gardena techninės priežiūros centrą), ratų komplektas (nuoroda 9880) modeliui nuoroda 14701, papildomos PBA 18V/45 arba 18V/72 baterijos (nuoroda 14903/14905), greitasis įkroviklis AL 1830 CV P4A (nuoroda 14901).

Kur rasti Gardena techninės priežiūros tarnybą?

Žiūrėkite adresą instrukcijos gale arba apsilankykite svetainėje www.gardena.com/lt. Prancūzijoje galite skambinti numeriu Azur 0 810 00 78 23 (vietinio skambučio kaina). Remonto darbus turi atlikti įgaliotas Gardena centras.

NAUDOJIMO INSTRUKCIJA EasyCut 2318V P4A GARDENA

LT Eksploatavimo instrukcija Akumuliatorinė žoliapjovė

LT Akumuliatorinė žoliapjovė

1. SAUGA....128
2. SURINKIMAS 130
3. NAUDOJIMAS 130
4. TECHNINĖ PRIEŽIŪRA....131
5. LAIKYMAS 131
6. GEDIMŲ ŠALINIMAS 131
7. TECHNINIAI DUOMENYS....132
8. PRIEDAI 132
9. SERVISAS/GARANTIJA....133

Instrukcijos originalo vertimas.

Šiuo gaminiu gali naudotis vyresni nei 8 metų vaikai bei asmenys, turintys fizinių, sensorinių ar protinių sutrikimų, arba neturintys patirties ir žinių, jei jie dirba prižiūrimi arba išmokomi dirbti saugiai ir atpažįsta galimus pavojus. Vaikai negali su gaminiu žaisti. Draudžiama vaikams atlikti valymo ir naudotojo atliekamus techninės priežiūros darbus, jei jie yra neprižiūrimi. Šį gaminį rekomenduojame naudoti jaunimui tik nuo 16 metų.

Naudojimas pagal paskirtį:

GARDENA Žoliapjovė skirta vejai ir žolės plotams privačiose valdose ir soduose pjauti.

Šio gaminio negalima naudoti ilgą laiką.

PAVOJUS! Kūno sužalojimai!

→ Nenaudokite gaminio gyvatvorėms pjauti, medžiagai smulkinti arba kompostuoti.

1. SAUGA

SVARBU!

Prašom atidžiai perskaityti eksploatavimo instrukciją ir ją išsaugoti, kad galėtumėte dar kartą perskaityti.

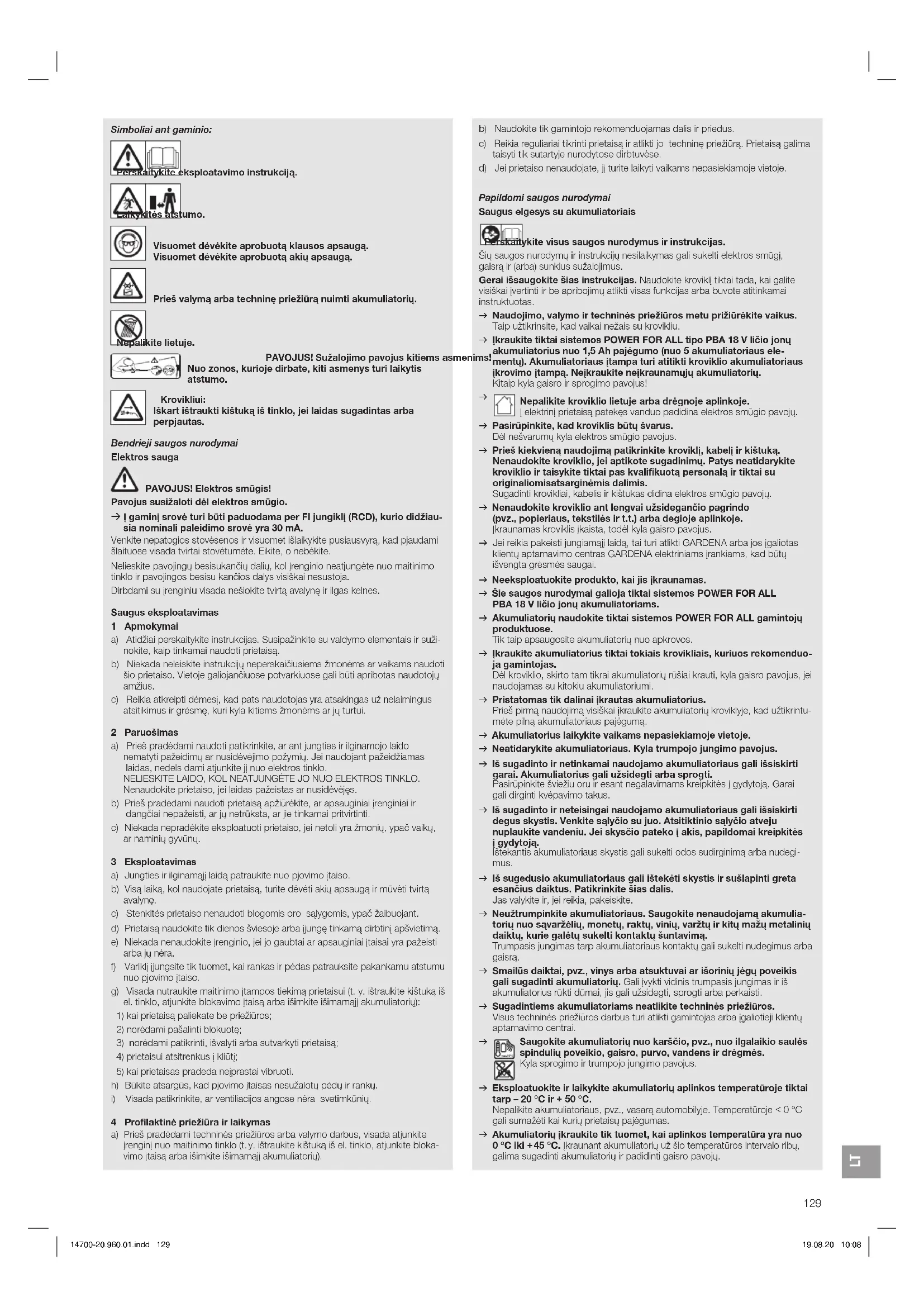

Simboliai ant gaminio:

Visuomet dėvėkite aprobuotą klausos apsaugą. Visuomet dėvėkite aprobuotą akių apsaugą.

Prieš valymą arba techninę priežiūrą nuimti akumuliatorių.

PAVOJUS! Sužalojimo pavojus kitiems asmenims. Nuo zonos, kurioje dirbate, kiti asmenys turi laikytis atstumo.

Bendrieji saugos nurodymai

Elektros sauga

PAVOJUS! Elektros smūgis!

Pavojus susižaloti dėl elektros smūgio.

→ | gaminio srovė turi būti paduodama per FI jungiklį (RCD), kurio didžiausia nominali paleidimo srovė yra 30 mA.

Venkite nepatogios stovėsenos ir visuomet išlaikykite pusiausvyrą, kad pjaudami šlaituose visada tvirtai stovėtumėte. Eikite, o ne bėkite.

Nelieskite pavojingų besisukančių dalių, kol įrenginio neatjungėte nuo maitinimo tinklo ir pavojingos besisukančios dalys visiškai nesustoja.

Dirbdami su įrenginiu visada nešiokite tvirtą avalynę ir ilgas kelnes.

Saugus eksploatavimas

1 Apmokymai

a) Atidžiai perskaitykite instrukcijas. Susipažinkite su valdymo elementais ir sužinokite, kaip tinkamai naudoti prietaisą.

b) Niekada neleiskite instrukcijų neperskaičiusiems žmonėms ar vaikams naudoti šio prietaiso. Vietos galiojančiuose potvarkiuose gali būti apribotas naudotojų amžius.

c) Reikia atkreipti dėmesį, kad pats naudotojas yra atsakingas už nelaimingus atsitikimus ir grėsmę, kuri kyla kitiems žmonėms ar jų turtui.

2 Paruošimas

a) Prieš pradėdami naudoti patikrinkite, ar ant jungties ir ilginamojo laido nematyti pažeidimų ar nusidėvėjimo požymių. Jei naudojant pažeidžiamas laidas, nedelsdami atjunkite jį nuo elektros tinklo. NELIESKITE LAIDO, KOL NEATJUNGĖTE JO NUO ELEKTROS TINKLO. Nenaudokite prietaiso, jei laidas pažeistas ar nusidėvėjęs.

b) Prieš pradėdami naudoti prietaisą apžiūrėkite, ar apsauginiai įrenginiai ir dangčiai nepažeisti, ar jų netrūksta, ar jie tinkamai pritvirtinti.

c) Niekada nepradėkite eksploatuoti prietaiso, jei netoli yra žmonių, ypač vaikų, ar naminių gyvūnų.

3 Eksploatavimas

a) Jungties ir ilginamąjį laidą patraukite nuo pjovimo įtaiso.

b) Visą laiką, kol naudojate prietaisą, turite dėvėti akių apsaugą ir mūvėti tvirtą avalynę.

c) Stokitės prietaiso nenaudoti blogomis oro sąlygomis, ypač žaibuojant.

d) Prietaisą naudokite tik dienos šviesoje arba įjungę tinkamą dirbtinį apšvietimą.

e) Niekada nenaudokite įrenginio, jei jo gaubtai ar apsauginiai įtaisai yra pažeisti arba jų nėra.

f) Variklį junkite tik tuomet, kai rankas ir pėdas patrauksite pakankamu atstumu nuo pjovimo įtaiso.

g) Visada nutraukite maitinimo įtampos tiekimą prietaisui (t. y. ištraukite kištuką iš el. tinklo, atjunkite blokavimo įtaisą arba išimkite išimamąjį akumuliatorių):

1) kai prietaisą paliekate be priežiūros;

2) norėdami pašalinti blokavimą;

3) norėdami patikrinti, išvalyti arba sutvarkyti prietaisą;

4) prietaisui atsitrenkus į kliūtį;

5) kai prietaisas pradeda neįprastai vibruoti.

h) Būkite atsargūs, kad pjovimo įtaisas nesužalotų pėdų ir rankų.

i) Visada patikrinkite, ar ventiliacijos angose nėra svetimkūnių.

4 Profilaktinė priežiūra ir laikymas

a) Prieš pradėdami techninės priežiūros arba valymo darbus, visada atjunkite įrenginį nuo maitinimo tinklo (t. y. ištraukite kištuką iš el. tinklo, atjunkite blokavimo įtaisą arba išimkite išimamąjį akumuliatorių).

b) Naudokite tik gamintojo rekomenduojamas dalis ir priedus. c) Reikia reguliariai tikrinti prietaisą ir atlikti jo techninę priežiūrą. Prietaisą galima taisyti tik sutartyje nurodytose dirbtuvėse. d) Jei prietaiso nenaudojate, jį reikia laikyti vaikams nepasiekiamoje vietoje.

Papildomi saugos nurodymai

Saugus elgesys su akumuliatoriais

Vykdykite visus saugos nurodymus ir instrukcijas.

Šių saugos nurodymų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) sunkius sužalojimus.

Gerai išsaugokite šias instrukcijas. Naudokite kroviklį tik tada, kai galite visiškai įvertinti ir be apribojimų atlikti visas funkcijas arba buvote atitinkamai instruktuotas.

Naudojimo, valymo ir techninės priežiūros metu prižiūrėkite vaikus. Taip užtikrinsite, kad vaikai nežais su krovikliu. Įkraukite tik sistemos POWER FOR ALL tipo PBA 18 V ličio jonų akumuliatorius nuo 1,5 Ah pajėgumo (nuo 5 akumuliatoriaus elementų). Akumuliatoriaus įtampa turi atitikti kroviklio akumuliatoriaus įkrovimo įtampą. Neįkraukite neįkraunamųjų akumuliatorių. Kitaip kyla gaisro ir sprogimo pavojus!

Nepalikite kroviklio lietuje arba drėgnoje aplinkoje. Į elektrinį prietaisą patekęs vanduo padidina elektros smūgio pavojų.

Pasirūpinkite, kad kroviklis būtų švarus. Dėl nešvarumų kyla elektros smūgio pavojus. Prieš kiekvieną naudojimą patikrinkite kroviklį, kabelį ir kištuką. Nenaudokite kroviklio, jei aptikote sugadinimų. Patys neatidarykite kroviklio ir taisykite tik pas kvalifikuotą personalą ir tik su originaliomis atsarginėmis dalimis.

Sugadinti krovikliai, kabelis ir kištukas didina elektros smūgio pavojų.

→ Nenaudokite kroviklio ant lengvai užsidegančio pagrindo (pvz., popieriaus, tekstilės ir t.t.) arba degioje aplinkoje. Įkraunamas kroviklis įkaista, todėl kyla gaisro pavojus. → Jei reikia pakeisti jungiamąjį laidą, tai turi atlikti GARDENA arba jos įgaliotas klientų aptarnavimo centras GARDENA elektriniams įrankiams, kad būtų išvengta grėsmės saugai. → Neeksploatuokite produkto, kai jis įkraunamas. → Šie saugos nurodymai galioja tik sistemos POWER FOR ALL PBA 18 V ličio jonų akumuliatoriams. → Akumuliatorių naudokite tik sistemos POWER FOR ALL gamintojų produktuose. Tik taip apsaugosite akumuliatorių nuo apkrovos. → Įkraukite akumuliatorius tik tokiais krovikliais, kuriuos rekomenduoja gamintojas. Dėl kroviklio, skirto tam tikrai akumuliatorių rūšiai krauti, kyla gaisro pavojus, jei naudojamas su kitokiu akumuliatoriumi. → Pristatomas tik dalinai įkrautas akumuliatorius. Prieš pirmą naudojimą visiškai įkraukite akumuliatorių kroviklyje, kad užtikrintumėte pilną akumuliatoriaus pajėgumą. → Akumuliatorių laikykite vaikams nepasiekiamoje vietoje. → Neatidarykite akumuliatoriaus. Kyla trumpojo jungimo pavojus. → Iš sugadinto ir netinkamai naudojamo akumuliatoriaus gali išsiskirti garai. Akumuliatorius gali užsidegti arba sprogti. Pasirūpinkite šviežiu oru ir esant negalavimams kreipkitės į gydytoją. Garai gali dirginti kvėpavimo takus. → Iš sugadinto ir neteisingai naudojamo akumuliatoriaus gali išsiskirti degus skystis. Venkite sąlyčio su juo. Atsitiktinio sąlyčio atveju nuplaukite vandeniu. Jei skysčio pateko į akis, papildomai kreipkitės į gydytoją. Ištekantis akumuliatoriaus skystis gali sukelti odos sudirginimą arba nudegimus. → Iš sugedusio akumuliatoriaus gali ištekėti skystis ir sušlapinti greta esančius daiktus. Patikrinkite šias dalis. Jas valykite ir, jei reikia, pakeiskite. → Neužtrumpinkite akumuliatoriaus. Saugokite nenaudojamą akumuliatorių nuo sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, kurie galėtų sukelti kontaktų šuntavimą. Trumpasis jungimas tarp akumuliatoriaus kontaktų gali sukelti nudegimus arba gaisrą. → Smailūs daiktai, pvz., vinys arba atsuktuvai ar išorinių jėgų poveikis gali sugadinti akumuliatorių. Gali įvykti vidinis trumpasis jungimas ir iš akumuliatoriaus rūkti dūmai, jis gali užsidegti, sprogti arba perkaisti. → Sugadintiems akumuliatoriams neatlikite techninės priežiūros. Visus techninės priežiūros darbus turi atlikti gamintojas arba įgaliotieji klientų aptarnavimo centrai. → Saugokite akumuliatorių nuo karščio, pvz., nuo ilgalaikio saulės spindulių poveikio, gaisro, purvo, vandens ir drėgmės. Kyla sprogimo ir trumpojo jungimo pavojus. → Eksploatuokite ir laikykite akumuliatorių aplinkos temperatūroje tik tarp – 20 °C ir +50 °C. Nepalikite akumuliatoriaus, pvz., vasarą automobilyje. Temperatūroje < 0 °C gali sumažėti kai kurių prietaisų pajėgumas. → Akumuliatorių įkraukite tik tuomet, kai aplinkos temperatūra yra nuo 0 °C iki +45 °C. Įkraunant akumuliatorių už šio temperatūros intervalo ribų, galima sugadinti akumuliatorių ir padidinti gaisro pavojų.

Elektros sauga

PAVOJUS! Širdies sustojimas!

Eksploatavimo metu šis gaminys sukuria elektromagnetinį lauką. Tam tikromis sąlygomis šis laukas gali aktyviai ar pasyviai paveikti medicininių implantų veikimą. Kad būtų išvengta pavojingų situacijų, kurios gali sukelti sunkius ar mirtinus sužalojimus, asmenys su medicininiais implantais prieš naudodami šį gaminį turi pasikonsultuoti su savo gydytoju arba implantų gamintoju.

Akumuliatoriaus gaminį naudokite tik nuo 0 °C iki 40 °C temperatūroje.

Įvykus nelaimingam atsitikimui, išimkite akumuliatorių.

Nenaudokite gaminio prie vandens ar tvenkinių priežiūrai.

Apsaugokite akumuliatoriaus kontaktus nuo drėgmės.

Asmeninė sauga

PAVOJUS! Uždusimo pavojus!

Mažomis dalimis galima greitai užspringti. Dėl plastikinio maišelio mažiems vaikams kyla uždusimo pavojus. Todėl surinkimo metu maži vaikai turi būti kuo toliau nuo jūsų.

Jei žoliapjovė stipriai vibruoja, pakeiskite peilį ir patikrinkite, ar peilio laikiklis nesugadintas.

Prieš naudodami patikrinkite, ar greitai susidėvinti briauna yra geros būklės.

Transportuokite žoliapjovę už priekinės rankenos.

Naudokite asmenines apsaugos priemones.

Valydami pjovimo įtaisą mūvėkite pirštines.

Visada nešiokite akių apsaugą.

Apsauginės priemonės, tokios kaip pirštinės, neslystanti apsauginė avalynė ar ausinės, naudojamos tam tikromis sąlygomis, sumažina kūno sužalojimo pavojų. Nustatydami gaminį būkite atsargūs, kad tarp judančių ir nejudančių įrenginio dalių arba surinkdami apsauginį gaubtą neprisispaustumėte pirštų.

Žoliapjovės apsaugos ar kitų jos dalių nevalykite vandeniu ar cheminėmis medžiagomis.

Įsitikinkite, kad visos veržlės, varžtai ir sraigtai būtų tvirtai priveržti ir prietaisas būtų saugios darbinės būklės.

Gaminio neardykite, kad pasikeistų jo pristatymo būklė.

Įspėjimas! Dėl nešiojamų ausinių ir dėl gaminio skleidžiamo triukšmo naudotojas gali neišgirsti besiartinančių asmenų.

Dirbdami ir transportuodami įrenginį skirkite ypatingą dėmesį tam, kad nekiltų pavojus kitiems žmonėms.

Būkite budrus, stebėkite, ką darote, ir naudodamiesi elektriniu įrankiu vadovaukitės sveiku protu.

Nenaudokite elektrinio įrankio tada, kai esate pavargęs arba pavartojęs narkotikų, alkoholio ar vaistų.

Dėl vieno neatidaus momento dirbant su elektriniais įrankiais galima patirti sunkių sužalojimų.

2. SURINKIMAS

JUS! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš montuodami gaminį palaukite, kol plastikinis peilis visiškai sustos, ir išimkite akumuliatorių.

Apsauginio gaubto ir augalų apsaugos lanko montavimas [pav. A1/A2]:

→ Gaminį galima naudoti tik su sumontuotu apsauginiu gaubtu.

1. Dėkite apsauginio gaubto ③ priekinę dalį ant žoliapjovės galvutės ①, kol ji užsifiksuos.
2. Uždėkite apsauginio gaubto ② galinę dalį iki atramos ant žoliapjovės galvutės ①.
3. Atsargiai priveržkite abu varžtus ④.
4. Dėkite augalų apsaugos lanką ⑤ ant žoliapjovės galvutės ①, kol jis užsifiksuos.

Plastikinio peilio tvirtinimas prie rankenos [pav. A3]:

Tiekiamame komplekte yra 5 plastikiniai peiliai ⑧. Iš jų 4 atsarginiai plastikiniai peiliai yra angose ⑨ rankenoje.

Apie plastikinio peilio montavimą į peilio laikiklį skaitykite 6. skyriaus GEDIMŲ ŠALINIMAS dalyje Plastikinio peilio pakeitimas.

3. NAUDOJIMAS

DĖMESIO! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš nustatydami ar transportuodami gaminį, palaukite, kol plastikinis peilis sustos ir išimkite akumuliatorių.

Įkrauti akumuliatorių [pav. 01/02/03]:

→ Laikytis tinklo įtampos! Elektros energijos šaltinio įtampa turi atitikti duomenis ant kroviklio techninių duomenų plokštelės.

GARDENA akumuliatorinės žoliapjovės, gaminys 14700-55/14701-55, pristatomos be akumuliatoriaus ir į komplektaciją kroviklis neįeina.

Dėl išmaniojo įkrovimo proceso akumuliatoriaus įkrovimo lygis automatiškai atpažįstamas ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos įkraunamas optimalia įkrovimo srove.

Dėl to akumuliatorius yra tausojamas ir laikomas kroviklyje visada išlieka visiškai įkrautas.

1. Paspauskite fiksavimo mygtuką Ⓐ ir išimkite akumuliatorių Ⓑ iš akumuliatoriaus laikiklio Ⓓ.
2. Įkiškite akumuliatoriaus kroviklį © į tinklo lizdą.
3. Užstumkite akumuliatoriaus kroviklį © ant akumuliatoriaus Ⓗ.

Kai akumuliatoriaus įkrovimo indikatorius 📄 ant kroviklio mirksi žaliai, akumuliatorius yra įkraunamas.

Kai akumuliatoriaus įkrovimo indikatorius ☺ ant kroviklio šviečia žaliai be perstojo, akumuliatorius yra visiškai įkrautas (Įkrovimo trukmė, žr. 7. TECHNINIAI DUOMENYS).

1. Įkrovimo metu reguliariai tikrinkite įkrovimo lygį.
2. Jei akumuliatorius Ⓑ yra visiškai įkrautas, akumuliatorių Ⓑ galite atskirti nuo kroviklio Ⓓ.

Indikacijos elementų reikšmė:

Įkrovimo procesas rodomas akumuliatoriaus įkrovimo indikatoriaus ℓ mirksėjimu.

Pastaba: Įkrovimo procesas galimas tik tada, kai akumuliatoriaus temperatūra yra leistiname temperatūros intervale, žr. 7. TECHNINIAI DUOMENYS.

Be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius

Be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius rodo, kad akumuliatorius yra visiškai įkrautas arba akumuliatoriaus temperatūra yra už leistino įkrovimo temperatūros intervalo ribų ir todėl negalima įkrauti. Pasiekus leistiną temperatūros intervalą, akumuliatorius yra iš karto įkraunamas.

Be įkišto akumuliatoriaus be perstojo šviečiantis akumuliatoriaus įkrovimo indikatorius rodo, kad kištukas yra įkištas į kištukinį lizdą ir kroviklis parengtas eksploatuoti.

Akumuliatoriaus įkrovimo lygio indikatorius ① ant gaminio [pav. O4/O14]:

Paleidus gaminį, 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius ^P .

Akumuliatoriaus įkrovimo lygio indikatorius

67 – 100 % ikrauta	1, 2 ir 3 šviečia žaliai
34 – 66 % ikrauta	1 ir 2 šviečia žaliai
11 – 33 % ikrauta	1 šviečia žaliai
0 – 10 % ikrauta	1 mirksi žaliai

Jei šviesos diodas ⑪ mirksi žaliai, reikia įkrauti akumuliatorių.

Jei šviečia arba mirksi klaidos šviesos diodas Ⓜ, žr. 6. GEDIMŲ ŠALINIMAS.

Nustatyti darbinę padėtį:

1 darbinė padėtis [pav. O5]:

Skirta įprastiniam žolės pjovimui.

2 darbinė padėtis [pav. 06/07]:

Žolės pjovimas su kliūtimis.

Norint pjauti žolę po kliūtimis, rankeną galima nuleisti iš standartinės padėties 1 į dvi nuleistas padėtis 2 arba 3.

1. Pastatykite žoliapjovę ant žemės.
2. Laikykite žoliapjovę abiem rankomis už rankenos ⑦ taip, kad vienu pirštu galėtumėte paspausti fiksavimo mygtuką ⑩.
3. Paspauskite fiksavimo mygtuką ⑩ ir nuleiskite rankeną ⑦ į norimą padėtį.
4. Atleiskite fiksavimo mygtuką ⑩ ir leiskite rankenai ⑦ vėl užsifiksuoti.

3 darbinė padėtis (tik gaminys 14701) [pav. O8 /O9]:

Pjaukite vejos kraštuose.

DĖMESIO! Žoliapjovę naudoti galima tik tuomet, kai žoliapjovės galvutė užfiksuota ties 0° arba 90°.

Kad žoliapjovės galvutę ① būtų galima pasukti ties 90°, rankena turi būti standartinėje padėtyje 1.

1. Laikykite žoliapjovę abiem rankomis už rankenos ⑦ taip, kad vienu pirštu galėtumėte paspausti fiksavimo mygtuką ⑪.
2. Paspauskite fiksavimo mygtuką ⑪ ir pasukite žoliapjovės galvutę ① nuo 0° ties 90°, kol ji užsifiksuos.
3. Atleiskite fiksavimo mygtuką ⑪ ir leiskite rankenai ⑦ vėl užsifiksuoti.

Rankenos ilgio nustatymas [pav. O10]:

PAVOJUS!

Kai rankena iki galo sustumta, gaminio naudoti negalima (transportavimo padėtis).

1. Atlaisvinkite tvirtinimo įvorę ⑥.
2. Ištraukite rankeną ⑦ į norimą ilgį.
3. Vėl priveržkite tvirtinimo įvorę ⑥.

Papildomos rankenos padėties nustatymas [pav. 011]:

Papildomos rankenos padėtį galima nustatyti pagal Jūsų ūgį.

1. Patraukite svirtį ⑫.
2. Pakreipkite papildomą rankeną ⑬ į norimą padėtį.
3. Vėl atleiskite svirtį ⑫. Jei žoliapjovė tinkamai nustatyta pagal ūgį, laikysena bus taisyklinga, o žoliapjovės galvutė darbinėje padėtyje 1 bus šiek tiek pasvirusi į priekį. → Laikykite žoliapjovę už pagrindinės rankenos ⑭ ir papildomos rankenos ⑬ taip, kad žoliapjovės galvutė būtų šiek tiek pasvirusi į priekį.

Augalų apsaugos lanko nustatymas:

• Darbinė padėtis [pav. O12]
• Stovėjimo padėtis [pav. O13] → Nutraukite augalų apsaugos lanką ⑤ ir stumkite jį į norimą padėtį tol, kol jis užsifiksuos.

Žoliapjovės įjungimas [pav. 01/014]:

JŪS! Kūno sužalojimai!

Pavojus susižaloti, jei gaminys nesustoja atleidus paleidimo svirtelę.

→ Neapeikite apsauginių įtaisų arba mygtukų. Pavyzdžiui, nepririškite paleidimo svirtelės prie rankenos.

Gaminyje įrengtas dviejų jungiklių apsauginis įtaisas (paleidimo svirtelė su įjungimo blokatoriumi), kuris apsaugo nuo atsitiktinio gaminio įjungimo.

Paleidimas:

1. | akumuliatoriaus laikiklyje ① įstatykite akumuliatorių ⑧, kad jis girdimai užsifiksuotų.
2. Viena ranka laikykite papildomą rankeną ⑬.
3. Kita ranka laikykite pagrindinę rankeną ⑭, pastumkite jungimo blokatorių ⑮ į priekį ir patraukite už paleidimo svirtelės ⑯. Žoliapjovė pradeda veikti, ir 5 sekundes yra rodomas akumuliatoriaus įkrovimo lygio indikatorius (P).
4. Atleiskite įjungimo blokatorių ⑮.

DĖMESIO! Venkite plastikinio peilio ir peilio laikiklio sąlyčio su kietais daiktais (mūrais, akmenimis, tvoromis ir t.t.), kad plastikinis peilis arba peilio laikiklis nesusidėvėtų ar nenulūžtų.

Sustabdymas:

1. Atleiskite paleidimo svirtelę ⑯. Žoliapjovė sustoja.
2. Paspauskite fiksavimo mygtuką Ⓐ ir išimkite akumuliatorių Ⓑ iš akumuliatoriaus laikiklio Ⓓ.

4. TECHNINĖ PRIEŽIŪRA

DĖMESIO! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš atlikdami gaminio techninę priežiūrą palaukite, kol plastikinis peilis visiškai sustos, ir išimkite akumuliatorių.

Valyti žoliapjovę [pav. M1]:

DĖMESIO! Kūno sužalojimai!

Sužalojimo pavojus ir gaminio sugadinimo rizika.

→ Nevalykite gaminio vandeniu ar vandens srove (ypač aukšto slėgio vandens srove). → Nevalykite su chemikalais, įskaitant benziną arba tirpiklius. Kai kurie iš jų gali pažeisti svarbias plastikines dalis.

Ventiliacijos angos visada turi būti švarios.

1. Ventiliacijos angas valykite minkštu šepetėliu (nenaudokite atsuktuvo).
2. Po kiekvieno naudojimo nuvalykite visas judančias dalis. Ypač gerai nuvalykite žolės ir nešvarumų likučius nuo apsauginio gaubto.

Akumuliatoriaus ir akumuliatoriaus kroviklio valymas:

Prieš prijungdami akumuliatoriaus kroviklį, visuomet užtikrinkite, kad akumuliatoriaus ir akumuliatoriaus kroviklio paviršius ir kontaktai būtų švarūs ir sausi.

Nenaudokite tekančio vandens.

Akumuliatoriaus kroviklis: Valykite kontaktus ir plastikines dalis minkšta, sausa šluoste. Akumuliatorius: Retkarčiais valykite ventiliacijos angas ir akumuliatoriaus jungtis minkštu, švariu ir sausu šepetėliu.

5. LAIKYMAS

Naudojimo pabaiga:

Gaminį laikykite vaikams neprieinamoje vietoje.

1. Nuimkite akumuliatorių.
2. Įkraukite akumuliatorių.
3. Nuvalykite žoliapjovę, akumuliatorių ir akumuliatoriaus kroviklį (žr. 4. TECHNINĖ PRIEŽIŪRA).
4. Sandėliuokite žoliapjovę, akumuliatorių ir akumuliatoriaus kroviklį sausoje, uždaroje ir nuo šalčio apsaugotoje vietoje.

Šalinimas:

(pagal Direktyvą 2012/19/ES)

Gaminio negalima šalinti su įprastomis buitinėmis atliekomis. Jį reikia šalinti pagal galiojančius vietinius aplinkosaugos reikalavimus.

SVARBU!

→ Šalinkite gaminį vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte.

Akumuliatoriaus šalinimas:

GARDENA akumuliatoriuje yra ličio jonų elementų, kurie, pasibaigus jų tarnavimo laikui, turi būti šalinami atskirai nuo įprastų buitinių atliekų.

Li-ion

SVARBU!

→ Šalinkite akumuliatorius vietiniame komunaliniame atliekų surinkimo ir perdirbimo punkte. 1. Visiškai iškraukite ličio jonų elementus (kreipkitės į GARDENA servisą). 2. Apsaugokite ličio jonų elementus nuo trumpojo jungimo. 3. Kvalifikuotai šalinkite ličio jonų elementus.

6. GEDIMŲ ŠALINIMAS

DĖMESIO! Kūno sužalojimai!

Jei gaminys įsijungia atsitiktinai, kyla pjautinių sužalojimų pavojus.

→ Prieš šalindami gaminio klaidas palaukite, kol plastikinis peilis visiškai sustos, ir išimkite akumuliatorių.

Plastikinio peilio pakeitimas [pav. T1/T2]:

PAVOJUS! Sužeidimas įsipjaunant!

Nenaudokite GARDENA nepatvirtintų metalinių pjovimo elementų arba atsarginių dalių ir priedų.

Jei greitai susidėvinčios briaunos ⑲ nebesimato, reikia pakeisti peilio atramą ⑳. Kreipkitės į GARDENA servisą.

Plastikiniai peiliai gali būti susidėvėję ne daugiau nei pusę savo ilgio. Galima naudoti tik originalius GARDENA atsarginius peilius „RotorCut“. Atsarginių plastikinių peilių galite įsigyti iš savo GARDENA prekybininko arba tiesiogiai iš GARDENA serviso.

GARDENA atsarginis peilis „RotorCut“, skirtas turbožoliapjovei, gaminys 5368

Plastikinio peilio išėmimas:

1. Apverskite žoliapjovę.
2. Šiek tiek spustelėkite plastikinio peilio galiuką į apačią (A), stumkite plastikinį peilį ⑧ į vidų per peilio laikiklį ⑯ (B) ir ištraukite.

Plastikinio peilio įstatymas:

Stumkite plastikinį peilį ⑧ per metalinę peilio laikiklio ⑱ įpjovą, kol jungtis girdimai užsifiksuos (spragtelėjimas). Jei plastikinis peilis įstatytas tinkamai, jį galima lengvai pasukioti.

Problema | Galima priežastis | Sutrikimo/gedimo pašalinimas

Žoliapjovė nepjauna arba blogai pjauna	Plastikinis peilis yra susidėvė- jęs arba per trumpas.	→ Pakeiskite plastikinį peilį.
	Plastikinis peilis yra nulūžęs. →	Pakeiskite plastikinį peilį.
Žoliapjovė stipriai vibruoja	Plastikinis peilis yra per stipriai susidėvėjęs ir sukella disbalansą.	→ Pakeiskite plastikinį peilį.
	Peilio laikiklis yra susidėvėjęs.	→ Pakeiskite peillo laikiklį.
Žollapjovė nelna sustabdyti	Užstrigusi paleidimo svirtelė. →	Nuimkite akumuliatorių ir atpalaiduokite paleidimo svirtelę.
Žollapjovė nejsijungia arba sustoja. Šviesos diodas ➊ mirksi žaliai [pav. 04]	Išsikrovęs akumuliatorius.	→ Ijkraukite akumuliatorių.
Žoliapjovė nejsijungia arba sustoja. Klaldos šviesos diodas ➊šviečia raudonai [pav. 04]	Akumuliatoriaus temperatūra yra už leistino temperatūros intervalo ribų.	→ Palaukite, kol akumuliato- riaus temperatūra bus vėl tarp 0 °C – + 45 °C.
	Tarp žoliapjovės akumuliato- riaus kontaktų yra vandens lašų arba drėgmės.	→ Pašalinkite vandens lašus / drėgme sausa šluoste.
	Užblokuotas variklis. →	Pašalinkite kliūtį. Vėl paleiskite.
Žoliapjovė nejsijungia arba sustoja. Klaldos šviesos diodas ➊ mirksi raudonai [pav. 04]	Sugedęs gaminys. →	Kreipkitės į GARDENA servisą.
Žoliapjovė nejsijungia arba sustoja. Klaldos šviesos diodas ➊nešviečia [pav. 04]	Akumuliatorius nėra visiškai įstatytas į akumuliatoriaus laikiklį.	→ į akumuliatoriaus laikiklį iki galo įstatykite akumuliatorių, kad jis girdimai užsifiksuotų.
	Sugedęs akumuliatorius.	→ Pakeiskite akumuliatorių.
	Sugedęs gaminys. →	Kreipkitės į GARDENA servisą.
Įkrovlmo procesas nejmanomas. Akumullatorlaus [krovlmo indikatorius ➊šviečia be perstojo [pav. 03]	Neįstatytas (netinkamai įstatytas)akumullatorius.	→ Tinkamai įstatykite akumuli- torių į kroviklį.
	Nešvarūs akumuliatoriaus kontaktai.	→ Išvalykite akumuliatoriaus kontaktus (pvz., keletą kartų įjungiant ir išjungiant akumu- liatorių. Jei reikia, pakeiskite akumuliatorių).
	Akumuliatoriaus temperatūra yra už leistino įkrovimo temperatūros intervalo ribų.	→ Palaukite, kol akumuliato- riaus temperatūra bus vėl tarp 0 °C – + 45 °C.
	Sugedęs akumullatorius.	→ Pakelskite akumuliatorių.
Akumullatorlaus [krovlmo indikatorius ➊nešviečia [pav. 03]	Neįkištas (netinkamai įkištas) kroviiklio kištukas.	→ (Visiškai) įkiškite kištuką į kištukinį lizdaą.

Problema | Galima priežastis | Sutrikimo/gedimo pašalinimas

Akumullatorlaus [krovimo indikatorius ☺nešviečia [pav. 03]

Sugadinti kištukinis lizdas, maitinimo kabelis arba kroviklis.

→ Patikrinkite tinklo įtampa. Jei reikia, kroviklj turi patikrinti įgaliotas prekybos atstovas arba GARDENA servisas.

PASTABA: Kitų sutrikimų / gedimų atveju kreipkitės į GARDENA serviso centrą. Remontą gali atlikti tik GARDENA serviso centrai arba specializuoti prekybininkai, kuriuos įgaliojo firma GARDENA.

1. TECHNINIAI DUOMENYS

Akumuliatorinė žoliapjovė	Vienetas	Vertė (gaminys 14700)	Vertė (gaminys 14701)
Vardlnė srovė	A	2,3	2,3
Vardlnė įtampa	V (DC)	18	18
Pjovimo plotis	cm	23	23
Pelllo disko apslsukimų skaičius	aps./min	9500	9500
Svoris (be akumuliatoriaus) kg		2,0	2,1
Garso slėglo lygis LpA1) Neapibrėžtisk kpA	dB (A)	742,5	742,5
Garso galios lygis LWA2L :Išmatuotas/garantuotasNeapibrėžtisk kWA	dB (A)	83 / 851,6	86 / 881,8
Plaštakos ir rankosvibracija aave1) Neapibrėžtisk kave	m/s2	< 2,51,5	< 2,51,5

Matavimo metodai pagal: ¹⁾ EN 50636-2-91 ²⁾ RL 2000/14/EC

PASTABA: Nurodyta vibracijos emisijos vertė buvo išmatuota remiantis standartizuotu bandymo metodu ir ją galima naudoti atliekant palyginimą su kitais elektriniais įrankiais. Šią vertę taip pat galima naudoti preliminariai įvertinant vibracijos emisijos vertę faktinio elektrinio įrankio naudojimo metu gali keistis.

Sistemos akumuliatorius	Vienetas	Vertė (gaminys 14902)PBA 18V 2,0Ah W-B	Vertė (gaminys 14903)PBA 18V 2,5Ah W-B
Akumuliatoriaus įtampa	V (DC)	18	18
Akumuliatoriaus talpa	Ah	2,0	2,5
Elementų (ličio jonų) skaičius		5	5

Tinkami sistemos POWER FOR ALL akumuliatorių krovikliai: AL 18..CV.

Akumuliatoriaus kroviklis AL 1810 CV P4A	Vienetas	Verte (gaminys 14900)
Tinklo įtampa	V (AC)	220 – 240
Tinklo dažnis	Hz	50 – 60
Vardlnė galla	W	26
Akumuliatoriaus įkrovimo įtampa	V (DC)	18
Maks. akumuliatoriaus įkrovimosrovė	mA	1000
Akumuliatoriaus įkrovimo trukmė 80% / 97 – 100% (apie)
PBA 18V 2,0Ah W-B	min	96 / 124
PBA 18V 2,5Ah W-B	min	120 / 154
PBA 18V 4,0Ah W-C	min	192 / 244
Leistinas įkrovimo temperatūros Intervalas	°C	0 – 45
Svoris pagal „EPTA-Procedure 01:2014“	kg	0,17
Apsaugos klasė		☐/II

Tinkami sistemos POWER FOR ALL akumuliatoriai: PBA 18V.

1. PRIEDAI

GARDENA Atsarginis peilis “RotorCut”, skirtas turbožoliapjovei	Susidévėjusiems plastikiniams peiliams pakeisti.	gaminys 5368
GARDENA Atsarginis peilio laikliklš	Galima įsigyti GARDENA servise.
GARDENA Ratukų rinkinysžollapjovel(tik gaminys 14701)	Kad būtų paprasčiau pjauti vejos kraštuose. gaminys 9880
Sistemos akumuliatoriusPBA 18V/45 P4APBA 18V/72 P4A	Akumuliatorius papildomam veikimo laikui arba keitimui.	gaminys 14903gaminys 14905
GARDENA Sistemos akumu-liatorius AL 1830 CV P4A	Greitai jkrauti GARDENA sistemos POWER FOR ALL akumuliatoriams PBA 18V..W-..	gaminys 14901

9. SERVISAS/GARANTIJA

Servisas:

Prašome kreiptis adresu, esančiu kitoje pusėje.

Garantijos dokumentas:

Jei atsitiks kas nors, kas numatyta garantiniame pareiškime, paslaugos teikėjas paslaugą teiks nemokamai.

GARDENA Manufacturing GmbH visiems originaliems naujiems GARDENA gaminiams suteikia 2 metų garantiją nuo pirmojo pirkimo dienos pas prekybininką, jei gaminiai buvo naudojami tiktai asmeniniams tikslams. Antrinėse rinkose pirktiems gaminiams ši gamintojo garantija negalioja. Ši garantija taikoma visiems esminiams gaminio trūkumams, kurie akivaizdžiai atsirado dėl medžiagos defektų ar gamybos klaidų. Garantija bus vykdoma suteikiant dirbantį pakaitinį produktą arba pataisant sugedusį mums nemokamai atsiųstą produktą; pasiliekame sau teisę, kurią iš šių parinkčių pasirinkti. Ši paslauga teikiama atsižvelgiant į toliau nurodytas sąlygas.

• Įrenginys naudotas tik tiems tikslams, kuriems jis yra skirtas, kaip rekomenduojama naudojimo instrukcijose.
• Nei pirkėjas, nei trečiasis asmuo nebandė atidaryti ar remontuoti gaminio.
• Eksploatavimui buvo naudojamos tiktai originalios GARDENA atsarginės ir susidėvinčios dalys.
• Pateikiamas pirkimo dokumentas.

Iprastiniam dalių ir komponentų (pavyzdžiui, geležčių, geležčių tvirtinimo dalių, turbinų, elektros lempučių, trapecinių ir krumpliuotų diržų, rotorių, oro filtrų, žvakių) susidėvėjimui, vizualiniams pokyčiams bei susidėvėjimo ir suvartojimo dalims garantija netaikoma.

Gamintojo garantija apsiriboja pakeitimu arba trūkumų pašalinimu pagal anksčiau nurodytas sąlygas. Kitos pretenzijos mums, kaip gamintojui, pvz., dėl žalos atlyginimo, pagal gamintojo garantiją nėra pagrįstos. Ši gamintojo garantija, savaime suprantama, neturi įtakos prekybininkui/pardavėjui reiškiamoms garantinėms pretenzijoms pagal įstatymą arba sutartį.

Gamintojo garantijai taikoma Vokietijos Federacinės Respublikos teisė.

Garantiniu atveju prašome atsiųsti sugedusį gaminį su pirkimo dokumento kopija ir gedimo aprašymu, apmokėjus siuntimo išlaidas, GARDENA servisui adresu.

Susidėvinčios dalys:

Plastikinis peilis ir peilio laikiklis yra susidėvinčios dalys, todėl joms garantija netaikoma.
