Produkttype	Batteridrevet græstrimmer
Mærke	Gardena
Model	SmallCut 23/18V P4A
Skærebredde	23 cm
Vægt (uden batteri)	1,63 kg
Strømforsyning	Li-ion batteri 18 V (POWER FOR ALL PBA 18V system)
Kapacitet for kompatibelt batteri	2,0 Ah / 2,5 Ah / 4,0 Ah
Anbefalet oplader	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Tomgangshastighed	9500 o/min
Lydtryksniveau (LpA)	77 dB(A) (usikkerhed 3,0 dB)
Lydeffektniveau (LWA)	85 / 86 dB(A) (målt/garanteret, usikkerhed 1,5 dB)
Hånd-arm vibration (avhw)	3,2 m/s² (usikkerhed 1,5 m/s²)
Sikkerhed	Dobbelt kontakt (startspænd + blokeringsknap)
Sliddele	Plastklinge (ref. 5368) og klingeholder
Valgfrit tilbehør	Ekstra batteri PBA 18V (ref. 14903/14905), hurtigoplader AL 1830 CV P4A (ref. 14901)
Garanti	Producentgaranti (undtagen sliddele)
Vedligeholdelse og rengøring	Rengør med en blød børste, brug ikke vand eller kemikalier
Batteriets opladningstemperatur	0 °C til 45 °C
Batteriets driftstemperatur	-20 °C til +50 °C
Opladerens beskyttelsesklasse	II (dobbelt isolation)

Ofte stillede spørgsmål - SmallCut 23/18V P4A GARDENA

Hvordan oplader jeg batteriet til Gardena SmallCut 23/18V P4A?

Tryk på udløserknappen og fjern batteriet. Tilslut opladeren (AL 1810 CV P4A) til en 220-240 V stikkontakt. Skub batteriet på opladeren. Den grønne indikator blinker under opladning og bliver konstant, når den er fuld. Opladningen varer ca. 96 minutter for et 2,0 Ah batteri (80 %). Oplad kun mellem 0 °C og 45 °C.

Hvordan udskifter jeg plastklingen?

Sørg for, at maskinen er slukket, og batteriet er fjernet. Vend græstrimmeren. Tryk enden af den slidte klinge nedad, skub den ind gennem klingeholderen og fjern den. Sæt den nye klinge i klingeholderens metalslot, indtil den klikker på plads. Brug kun originale Gardena RotorCut klinger (ref. 5368).

Hvordan starter jeg græstrimmeren?

Sæt batteriet i holderen, indtil det klikker. Hold det ekstra håndtag med den ene hånd. Med den anden hånd skubber du blokeringsknappen fremad og trækker derefter startspændet. Græstrimmeren starter. Slip blokeringsknappen efter start.

Hvad er de vigtige sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller og høreværn. Hold personer og dyr på afstand. Brug ikke i regnvejr. Fjern batteriet før rengøring eller vedligeholdelse. Omgå ikke sikkerhedsanordningerne.

Hvad gør jeg, hvis græstrimmeren ikke skærer ordentligt?

Kontroller plastklingens tilstand: hvis den er slidt eller knækket, skal den udskiftes. Hvis klingen er for kort, skærer den ikke effektivt. Brug en original Gardena reservedelsklinge.

Hvorfor vibrerer græstrimmeren kraftigt?

En for slidt plastklinge forårsager ubalance. Udskift klingen. Hvis vibrationen fortsætter, kan klingeholderen være slidt; få den kontrolleret af Gardena kundeservice.

Hvordan vedligeholder jeg græstrimmeren?

Rengør ventilationsåbningerne med en blød børste. Tør batteriet og opladeren af med en tør klud. Brug aldrig vand eller opløsningsmidler. Fjern græsrester fra beskyttelsesskærmen efter hver brug.

Hvordan opbevarer jeg maskinen om vinteren?

Fjern batteriet, og oplad det helt. Rengør græstrimmeren, batteriet og opladeren. Opbevar alt på et tørt, lukket og frostfrit sted. Opbevar batteriet mellem -20 °C og +50 °C.

Kan jeg bruge et andet batteri end Gardena PBA 18V?

Denne græstrimmer er en del af POWER FOR ALL (P4A) systemet. Brug kun kompatible batterier fra dette system med en kapacitet på mindst 1,5 Ah (5 celler). Spændingen skal være 18 V. Brug af andre batterier kan være farligt.

Hvordan bortskaffer jeg maskinen og batteriet ved endt levetid?

Smid ikke maskinen sammen med husholdningsaffaldet. Aflever den på en lokal indsamlingsstation (i overensstemmelse med direktiv 2012/19/EU). For Li-ion batteriet skal du aflade det helt (kontakt Gardena kundeservice) og derefter aflevere det på en passende genbrugsstation. Beskyt kontakterne mod kortslutning.

BRUGSANVISNING SmallCut 23/18V P4A GARDENA

Symboler på produkten:

Indikeringselementens betydelse:

Angivelse på batteriladdaren [bild O3]:

Blinkande sken

batteriladdnings-

Indikering

Om fel-LED:en 📤 lyser eller blinkar, se 6. ÅTGÄRDA FEL.

Arbetsposition [bild 05]:

Garantin ges endast enligt bestämmelserna på det bifogade garanti-beviset.

Slitdelar:

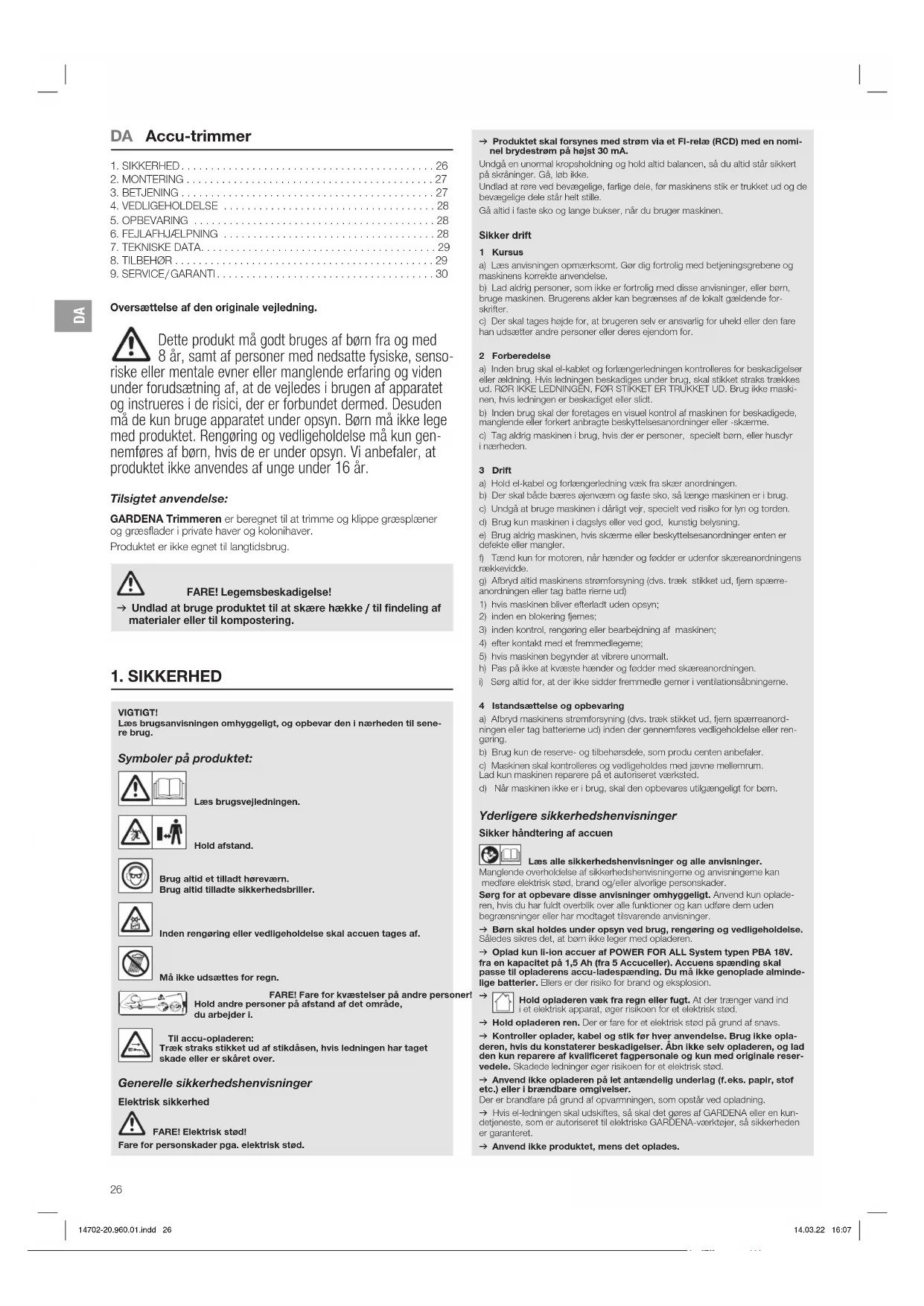

Oversættelse af den originale vejledning.

Dette produkt må godt bruges af børn fra og med 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden under forudsætning af, at de vejledes i brugen af apparatet og instrueres i de risici, der er forbundet dermed. Desuden må de kun bruge apparatet under opsyn. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må kun gennemføres af børn, hvis de er under opsyn. Vi anbefaler, at produktet ikke anvendes af unge under 16 år.

Tilsigtet anvendelse:

GARDENA Trimmeren er beregnet til at trimme og klippe græsplæner og græsflader i private haver og kolonihaver.

Produktet er ikke egnet til langtidsbrug.

FARE! Legemsbeskadigelse!

→ Undlad at bruge produktet til at skære hække / til findeling af materialer eller til kompostering.

1. SIKKERHED

VIGTIGT!

Læs brugsanvisningen omhyggeligt, og opbevar den i nærheden til senere brug.

Symboler på produktet:

Læs brugsvejledningen.

Hold afstand.

Brug altid et tilladt høreværn. Brug altid tilladte sikkerhedsbriller.

Inden rengøring eller vedligeholdelse skal accuen tages af.

Må ikke udsættes for regn.

FARE! Fare for kvæstelser på andre personer! Hold andre personer på afstand af det område, du arbejder i.

Til accu-opladeren: Træk straks stikket ud af stikdåsen, hvis ledningen har taget skade eller er skåret over.

Generelle sikkerhedshenvisninger

Elektrisk sikkerhed

FARE! Elektrisk stød!

Fare for personskader pga. elektrisk stød.

→ Produktet skal forsynes med strøm via et FI-relæ (RCD) med en nomi- nel brydestrøm på højst 30 mA.

Undgå en unomal kropsholdning og hold altid balancen, så du altid står sikkert på skråninger. Gå, løb ikke.

Undlad at røre ved bevægelige, farlige dele, før maskinens stik er trukket ud og de bevægelige dele står helt stille.

Gå altid i faste sko og lange bukser, når du bruger maskinen.

Sikker drift

1 Kursus

a) Læs anvisningen opmærksomt. Gør dig fortrolig med betjeningsgrebene og maskinens korrekte anvendelse.

b) Lad aldrig personer, som ikke er fortrolig med disse anvisninger, eller børn, bruge maskinen. Brugerens alder kan begrænses af de lokalt gældende forskrifter.

c) Der skal tages højde for, at brugeren selv er ansvarlig for uheld eller den fare han udsætter andre personer eller deres ejendom for.

2 Forberedelse

a) Inden brug skal el-kablet og forlængerledningen kontrolleres for beskadigelser eller ældning. Hvis ledningen beskadiges under brug, skal stikket straks trækkes ud. R∅R IKKÉ LEDNINGEN, F∅R STIKKET ER TRÜKKET UD. Brug ikke maskinen, hvis ledningen er beskadiget eller slidt.

b) Inden brug skal der foretages en visuel kontrol af maskinen for beskadigede, manglende eller forkert anbragte beskyttelsesanordninger eller -skærme.

c) Tag aldrig maskinen i brug, hvis der er personer, specielt børn, eller husdyri i nærheden.

3 Drift

a) Hold el-kabel og forlængerledning væk fra skær anordningen.
b) Der skal både bæres øjenværn og faste sko, så længe maskinen er i brug.
c) Undgå at bruge maskinen i dårligt vejr, specielt ved risiko for lyn og torden.
d) Brug kun maskinen i dagslys eller ved god, kunstig belysning.
e) Brug aldrig maskinen, hvis skærme eller beskyttelsesanordninger enten er defekte eller mangler.
f) Tænd kun for motoren, når hænder og fødder er udenfor skæreanordningens rækkevidde.
g) Afbryd altid maskinens strømforsyning (dvs. træk stikket ud, fjern spærreanordningen eller tag batte rierne ud)
1) hvis maskinen bliver efterladt uden opsyn;
2) inden en blokering fjernes;
3) inden kontrol, rengøring eller bearbejdning af maskinen;
4) efter kontakt med et fremmedlegeme;
5) hvis maskinen begynder at vibrere unormalt.
h) Pas på ikke at kvæste hænder og fødder med skæreanordningen.
i) Sørg altid for, at der ikke sidder fremmedle gemer i ventilationsåbningerne.

4 Islandsættelse og opbevaring

a) Afbøyd maskinens strømforsyning (dvs. træk stikket ud, fjom spærreanordningen eller tag batterierne ud) inden der gennemføres vedligeholdelse eller rengøring.
b) Brug kun de reserve- og tilbehørsdele, som produ centen anbefaler.
c) Maskinen skal kontrolleres og vedligeholdes med jævne mellemrum. Lad kun maskinen reparere på et autoriseret værksted.
d) Når maskinen ikke er i brug, skal den opbevares utilgængeligt for bøm.

Yderligere sikkerhedshenvisninger

Sikker håndtering af accuen

Læs alle sikkerhedshenvisninger og alle anvisninger.

Manglende overholdelse af sikkerhedshenvisningeme og anvisningerne kan medføre elektrisk stød, brand og/eller alvorlige personskader.

Sørg for at opbevare disse anvisninger omhyggelligt. Anvond kun opladoren, hvis du har fuldt overblik over alle funktioner og kan udføre dem uden begrænsninger eller har modtaget tilsvarende anvisninger.

→ Børn skal holdes under opsyn ved brug, rengøring og vedligeholdelse. Således sikres det, at børn ikke leger med opladeren.
→ Oplad kun II-Ion accuer af POWER FOR ALL System typen PBA 18V. fra en kapacitet på 1,5 Ah (fra 5 Accuceller). Accuens spænding skal passe til opladerens accu-ladespænding. Du må ikke genoplade almindelige batterler. Ellers er der risiko for brand og eksplosion.

→ Hold opladeren væk fra regn eller fugt. At der trænger vand ind i et elektrisk apparat, øger risikoen for et elektrisk stød.

→ Hold opladeren ren. Der er fare for et elektrisk stød på grund af snavs.
→ Kontroller oplader, kabel og stik før hver anvendelse. Brug ikke opladeren, hvls du konstaterer beskadlgelser. Åbn ikke selv opladeren, og lad den kun reparere af kvalifceret fagpersonale og kun med originale reservedele. Skadede ledninger øger risikoen for et eleklnsk slød.
→ Anvend ikke opladeren på let antændelig underlag (f.eks. papir, stof etc.) eller i brændbare omgivelser.

Der er brandfare på grund af opvarmningen, som opstår ved opladning.

→ Hvis ol-lodningen skal udskiftes, så skal det gøres af GARDENA eller en kundeljeneste, som er autoriseret til elektriske GARDENA-værktøjer, så sikkerheden or garanterot.
→ Anvend ikke produktet, mens det oplades.

→ Disse sikkerhedshenvisninger gælder kun for li-ion accuer fra POWER FOR ALL Systems PBA 18V.

→ Anvend kun accuen I produkter fra POWER FOR ALL Systems-producenten. Kun sådan beskyltes accuen mod farlig overbelastning.

→ Oplad kun accuerne I opladere, der anbefales af producenten. Med en oplader, der er egnet til en bestemt slags accu, er der brandfare, hvis den bruges sammen med andre accuer.

→ Accuen leveres delvist opladet. For at garantere accuens fulde effekt, så oplad accuen fuldstændigt i opladeren før den første anvendelse.

→ Opbevar accuerne udenfor børns rækkevidde.

→ Åbn ikke accuen. Der er fare for kortslutning.

→ Ved beskadlgelse og forkert brug af accueme kan der udskilles dampe. Accuen kan brænde eller eksplodere. Tilfør frisk luft, og opsøg en læge i tilfælde af helbredsmæssige problemer. Dampene kan imtere luftvejene.

→ Ved forkert anvendelse eller beskadigede accu kan der sive brændbar væske ud af accuen. Undgå kontakten hermed. Ved tilfældig kontakt skylles væsken af med vand. Hvis væsken kommer ind i øjnene, så kontakt desuden lægen.

Udskilt væske fra accuer kan medføre hudimitationer eller forbrændinger.

→ Ved defekt accu kan der slve væske ud, som væder andre genstande. Kontroller de berørte dele. Rengør disse, eller udskift dem om nødvendigt.

→ Kortslut ikke accuen. Hold den ikke brugte accu borte fra klips, mønter, nøgler, som, skruer eller andre små metalgenstande, som kan kortslutte kontakterne. En kortslutning mellem accuens kontakter kan medføre forbraendinger eller ildebrand.

→ Batterikontakterne kan være varme efter brug. Vær opmærksom på de varme kontakter, når du fjerner batteriet.

→ Accuen kan blive beskadiget af spidse genstande som f.eks, som eller skruetrækkere eller på grund af ydre kraftpåvirkninger. Der kan opstå en intern kortslutning og accuen kan brænde, ryge, eksplodere eller overophede.

→ Vedligehold aldrig beskadigede accuer. Alle former for vedligeholdelse af accuer må kun udføres af producenten eller autoriserede kundeservicetjenester.

Beskyt accuen mod varme, f.eks. også mod konstant sollys, ild, snavs, vand og fugtlghed.

→ Anvend og opbevar altid accuen ved en omgivelsestemperatur mellem - 20 °C og + 50 °C.

Lad eksempelvis ikke accuen ligge i bilen om sommeren. Ved temperaturer < 0 °C kan der afhængigt af apparatet opstå begrænsninger af ydelsen.

→ Oplad kun accuen ved omgivelsestemperaturer mellem 0 °C og +45 °C. Opladning uden for temperaturområdet kan beskadige accuen eller øge brandfaren.

→ Efter brug skal du lade accuen køle af I mindst 30 minutter, før du oplader eller opbevarer den.

Elektrisk sikkerhed

FARE! Hjertestop!

Produktet opretter et elektromagnetisk felt under driften. Dette felt kan under bestemte betingelser have indflydelse på funktionen af aktive eller passive medicinske implantater. For at udelukke livsfarlige situationer, der kan medføre alvorlige kvæstelser med døden til følge, bør personer med et medicinsk implantat sætte sig i forbindelse med en læge eller implantatets producent, inden dette produkt anvendes.

Før eksteme netkabler i det synlige område. Kontrollér området for skjulte kabler, før du trimmer græsset.

Brug kun det batteridrevne produkt ved temperaturer på mellem 0 °C og 40 °C. I nødstilfælde tages accuen ud.

Undlad at bruge produktet til pleje af en dam eller i nærheden af vand.

Beskyt accuens kontakter mod fugt.

Personlig sikkerhed

FARE! Fare for kvælning!

Små dele kan nemt sluges. Der er risiko for, at små børn kan blive kvalt I polyposen. Hold små børn på afstand under monteringen.

Klemning af fingre: Pas på dine fingre, når du monterer sikkerhedsafdækningen. Hvis trimmeren vibrerer stærkt, så udskift kniven, og kontroller knivholderen for beskadigelser.

Kontrollér inden brug, om slidribben er i orden.

Transporter trimmeren i det forreste håndtag.

Brug personligt sikkerhedsudstyr.

Bær handsker ved rengøringen af skæret.

Bær altid sikkerhedsbriller.

Sikkerhedsudstyr som handsker, skridsikre sikkerheds sko eller hørevæm, der bruges til respektive betingelser, mindsker personskader.

Vær forsigtig under justeringen af produktet for at undgå, at der kommer fingre i klomme imellem bevægelige og faste delo af maskinen eller ved samlingen af sikkerhedsafdækningen.

Undlad at bruge vand eller kemiske stoffer til rengøringen af værnet eller andre dele af trimmeren.

Hold fast på alle møtrikker, bolte og skruer for at sikre, at produktet er i en sikker arbejdstilstand.

Skil ikke produktet ad i flere dele end det blev leveret.

Advarsell! På grund af høreværnet og maskinens lyde kan brugeren overse personer, som nærmer sig.

Under driften og transporten bør du især passe på fareme for andre mennesker. Vær på vagt, hold øje med hvad du laver og brug din sunde menneskeforstand, når du bruger et elektrisk værktøj.

Undlad at bruge elektrisk værktøj, när du er træt eller påvirket af narko, alkohol eller medicin.

Når du bruger et elektrisk værktoj, kan et øjebliks uopmærksomhed medføre alvorlige personskader.

2. MONTERING

FARE! Legemsbeskadigelse!

o for snitlæsioner, såfremt produktet starter utilsigtet.

→ Vent, indtil plastkniven står stille, og tag accuen ud, før du monterer produktet.

Monter ekstra håndtag [ fig. A1 ]:

→ Skub det ekstra håndtag ① på håndtagets øverste del ②, indtil forbindelsen går hørbart i hak (klik).

Monter sikkerhedsafdækning [fig. A2/A3]:

Produktet må kun bruges, når sikkerhedsafdækningen er monteret.

1. Sæt sikkerhedsafdækningen ④ på trimmerhovedet ⑤. Før plastkniven ③ gennem åbningen på sikkerhedsafdækningen ④.
2. Drej sikkerhedsafdækningen ④, indtil den kan trykkes helt på (pilene ①/② ligger overfor).
3. Drej sikkerhedsafdækningen ④ mod uret, indtil forbindelsen hørbart går i hak (klik).

Fastgør plastkniven på håndtaget [ fig. A4 ]:

5 plastknife ③ er inkluderet i leverancen. Heraf sidder de 4 reserve plastknife i udsparingerne ⑥ på håndtaget.

For montering af plastkniven i knivholderen, se 6. FEJLAFHJÄLPNING Udskift plastkniven.

3. BETJENING

FARE! Legemsbeskadigelse!

o for snitlæsioner, såfremt produktet starter utilsigtet.

→ Vent, indtil plastkniven står stille, og tag accuen ud, før du transporterer produktet.

Oplad accuen [fig. 01/02/03]:

RK!

Overhold netspændingen! Strømkildens spænding skal stemme overens med opladerens typeskilt.

Ved GARDENA accu-trimmer Varenr. 14702-55 medfølger der ikke en accu og ikke nogen batterioplader ved leveringen.

Med den intelligente opladning registreres accuens ladetilstand automatisk, og afhængigt af accuens temperatur og spænding oplades den med den optimale ladestrom.

Dette er med til at skåne accuen, og ved opbevaring i opladeren er den altid fuldstændig opladet.

1. Tryk på oplåsningsknappen Ⓐ, og tag accuen Ⓑ ud af accuholderen Ⓓ.

2. Tilslut accuopladeren © til en stikdåse.

3. Skub accu-opladeren Ⓓ på accuen Ⓔ.

Når accu-kontrollampen Ⓞ på opladeren blinker grønt, bliver accuen ladet op.

Hvis accu-kontrollampen Ⓐ på opladeren lyser permanent grønt, er accuen ladet helt op (opladningstid, se 7. TEKNISKE DATA).

1. Kontroller ind imellem hvordan opladningen skrider frem.
2. Når accuen Ⓑ er opladet helt, kan du trække accuen Ⓑ ud af oplade-ren Ⓒ.

Indikatorernes betydning:

Indikator på opladeren [ fig. O3 ]:

Blinklys, accu- kontrollampe

Opladningen signalseres ved, at accu-kontrollampen 📁 blinker.

BEMÄRK: Opladningen er kun mulig, när accuernes temperatur er inden for det tilladte temperaturområde for opladning, se 7. TEKNISKE DATA.

Konstant lys, accu- kontrollampe

Når accu-kontrollampen lyser konstant, betyder det, at accuen er ladet fuldstændigt op, eller at accuens temperatur er uden for det tilladte temperaturområde for opladning, og at accuen derfor ikke kan lades op. Så snart temperaturen er inden for det tilladte område, bilver accuen ladet op.

Uden en lsat accu betyder accu-kontrollampens konstante lys ⑯ at stikket sidder i stikdåsen, og at opladeren er klar til drift.

Efter produktets opstart vises accu-opladningsindikatoren Ⓟ i 5 sekunder.

Accu-ladetilstand Accu-opladningsindikator

67 – 100 % opladet	➊, ➉ og➺ lyser grønt
34 – 66 % opladet	➊ og➁ lyser grønt
11 – 33 % opladet	➁ lyser grønt
0 – 10 % opladet	➁ blinker grønt

Når LED-lampen Ⓛ blinker grønt, skal accuen oplades.

Hvis fejl-LED'en lyser eller blinker, se 6. FEJLAFHJÆLPNING.

Arbejdsposition [fig. 05]:

Til standard-trimning.

Start trimmeren [fig. 01/06]:

FARE! Legemsbeskadigelse!

er fare for kvæstelser, hvis produktet ikke standser, när starchåndtaget slippes.

→ Ignorer ikke sikkerhedsanordningerne eller kontakterne. F. eks. må du ikke fastgøre starthåndtaget til håndtaget.

Produktet har en dobbeltkontakt-sikkerhedsanordning (start-håndtag med sikkerhedsafbryder), som forhindrer, at man utilsigtet tænder produktet.

Start:

1. Sæt accuen Ⓗ i batteriåbningen Ⓗ, indtil det hørbart går i hak.
2. Hold i det ekstra håndtag ①med den ene hånd.
3. Hold hovedgrebet ⑦ med den anden hånd, skub sikkerheds- afbryderen ⑧ fremad, og træk i starthåndtaget ⑨. Trimmeren starter og accu-opladningsindikatoren(⑪) vises i 5 sekunder.
4. Slip igen sikkerhedsafbryderen ⑧.

BEMÆRK! Undgå, at plastkniven og knivholderen kommer i kontakt med hårde genstande (mure, sten, hegn osv.) for at undgå, at plastkniven eller knivholderen slides eller knækker.

Stop:

1. Slip starchändtaget ⑨. Trimmeren stopper.
2. Tryk på oplåsningsknappenⒶ, og tag accuen Ⓑ ud af accuholderen Ⓓ.

4. VEDLIGEHOLDELSE

FARE! Legemsbeskadigelse!

so for snitlæsioner, såfremt produktet starter utilsigtet.

→ Vent, indtil plastkniven står stille, og tag accuen ud, før du vedligeholder produktet.

Rens trimmeren [fig. M1]:

FARE! Legemsbeskadigelse!

for kvæstelser og risiko for beskadigelse af pro- duktet.

→ Produktet må ikke rengøres med vand eller med en vandstråle (især ikke under højtryk).
→ Må ikke renses med kemikalier samt benzin eller opløsningsmidler. Nogle af disse kan ødelægge vigtige kunststofdele.

Ventilationsslidserne skal altid være rene.

1. Rengør luftslidserne ⑩ med en blød børste (brug ikke en skruetrækker).
2. Rengør alle bevægelige dele efter brug. Fjem især græs og snavs fra sikkerhedsafdækningen ④.

Rengøring af den genopladelige accu og accuopladeren:

Sørg for, at den genopladelige accus og accuopladerens overflader og kontakter altid er rene og tørre, før du tilslutter accuopladeren.

Brug ikke flydende vand.

→ Oplader: Rengør kontakterne og plastikdelene med en blød, tør klud.
→ Accu: Rengør af og til ventilationsslidserne og accuens tilslutninger med en blød ren og tør pensel.

5. OPBEVARING

Afbrydelse af brugen:

Produktet skal opbevares utilgængeligt for børn.

1. Tag accuen ud.
2. Oplad accuen.
3. Rengør trimmeren, accuen og accu-opladeren (se 4. VEDLIGEHOLDELSE).
4. Opbevar trimmeren, accuen og opladeren på et tørt, lukket og frostsikret sted.

Bortskaffelse:

Produktet må ikke bortskaffes via normalt husholdningsaffald. Det skal bortskaffes iht. de gældende lokale miljøforskrifter.

VIGTIGT!

→ Bring produktet hen til en miljøstation i nærheden.

Bortskaffelse af accuerne:

Accuen har lithium-ion-celler, som ikke må bortskaffes i normalt husholdningsaffald, när de ikke kan bruges mere.

Li-ion

VIGTIGT!

→ Bring accuen hen til en miljøstation i nærheden.
1. Aflad lithium-ion-celleme helt (henvend dig til din GARDENA service).
2. Sikr lithium-ion-cellernes kontakter mod kortslutning.
3. Bortskaf lithium-ion-cellerne korrekt.

6. FEJLAFHJÆLPNING

FARE! Legemsbeskadigelse!

o for snitlæsioner, såfremt produktet starter utilsigtet.

→ Vent, indtil plastkniven står stille, og tag accuen ud, før du afhjælper fejlen på produktet.

Udskift plastkniven [fig. T1/T2]:

Snitsår!

→ Brug aldrig skæreelementer i metal eller reserve- og tilbehørsdele, som ikke er godkendt af GARDENA.

Hvis slidribben ⑫ ikke er synlig mere, skal knivholderen ⑪ udskiftes. Henvend dig til GARDENA Service.

Plastknivene må maks. nedslides til halv længde. Brug kun de originale GARDENA reserveknive RotorCut. Reserve-plastknivene fås hos din GARDENA-forhandler eller direkte hos din GARDENA-service.

• GARDENA reserveknive RotorCut for turbotrimmer Varenr. 5368

Fjern plastkniven:

1. Vend trimmeren om.
2. Tryk enden af plastkniven lidt ned (A), skub plastkniven ③ indad gennemknivholderen ⑪ (B) og træk den ud.

Sæt plastkniven i:

→ Skub den nye plastkniv ⑧ gennem knivholderens metalslids ⑪, indtil forbindelsen hørbart går i hak (klik). Når den nye plastkniv er sat rigtigt i, kan den nemt drejes.

Problem Mullg årsag Afhjælpning

Trimmeren skærer dårligteller slet ikke	Plastkniven er slidt eller forkort.	→ Skift plastkniven ud.
	Plastkniven er knækket. → Skift plastkniven ud.
Trimmeren vibrerer stærkt Plastkniven er alt for slidt ogbringer ubalance.		→ Skift plastkniven ud.
		Kniivholderen er slidt. → Udskift knivholderen.
Trimmeren kan ikkestandses	Starthåndtaget har sat sig fast.	→ Tag accuen ud, og løsnstarthåndtaget.
Trimmeren starter ikkeeller stopper.LED ⚫ blinker grønt[fig. 04]	Accuen er tom.	→ Oplad accuen.
Trimmeren starter ikkeeller stopper.Fejl-LED ⚫ lyser rødt[fig. 04]	Accuens temperatur liggeruden før det tilladte område.	→ Vent til accuens temperatur igen ligger mellem 0 ^ - +45 ^ .
	Mellem accuens kontakterpå trimmeren sidder der vanddråber eller fugt.	→ Fjern vanddråberne/fugtenmed en tør klud.
	Motoren er blokeret.	→ Fjern forhindringen.Start igen.
Trimmeren starter ikkeeller stopper.Fejl-LED ⚫ blinker rødt[fig. 04]	Produktet er defekt.	→ Henvend dig til GARDENAService.
Trimmeren starter ikkeeller stopper.Fejl-LED ⚫ lyser ikke[fig. 04]	Accuen er ikke sat rigtigt indi holderen.	→ Sæt accuen i holderen, indtildet hørbart går i hak.
	Accuen er defekt.	→ Udskift accuen.
	Produktet er defekt.	→ Henvend dig til GARDENAService.
Opladning er ikke mulig.Accu-kontrollampen ⚫lyser konstant [fig. 03]	Accuen er ikke sat (rigtigt) i.	→ Sæt accuen korrekt påopladeren.
	Accuens kontakter ersnavsede.	→ Rengør accuens kontakter(I.eks ved flere gange at tageaccuen ud og sætte deni igen. Udskift evt. accuen).
	Accuens temperatur liggerudenfor det tilladte områdefor opladning.	→ Vent til accuens temperatur igen ligger mellem 0 ^ - +45 ^ .
	Accuen er defekt.	→ Udskift accuen.
Accu-kontrollampen ⚫lyser ikke [fig. 03]	Opladerens stik er ikke sat(rigtigt) i.	→ Sæt stikket (fuldstændigt)i stikdåsen.
	Stikdåse, ledning eller opladerer defekt.	→ Kontroller netspændingen.Lad evt. GARDENA’s serviceeller en af GARDENA autoriseret kontraktforhandlerkontrollere opladeren.

BEMÆRK: Henvend dig til dit GARDENA Servicecenter I tilfælde af andre fejl. Reparationer må kun udføres af GARDENA Servicecentrene eller af forhandlere, som er autoriseret af GARDENA.

1. TEKNISKE DATA

Accu-trimmer	Enhed	Værdi (Varenr. 14702)
Nominel strøm	A	3,0
Nominel spænding	V (DC)	18
Skærebredde	cm	23
Omdrejningstal knivholderen	0/min.	9500
Vægt (uden genopladellig accu)	g	1630
Lydtrykniveau L_pA^1) Uslikkerhed k_mA	dB (A)	773,0
Lydeffektniveau L_WA^2) :målt/garanteretUslikkerhed k_WA	dB (A)	85 / 861,5
Händarmsvingning a_vthw^1) Uslikkerhed k_vthw	m/s ^2	3,21,5

Målemetode iht.: 1) EN 50636-2-91 2) RL 2000/14/EC / S.I. 2001 No.1701

BEMÆRK: Den anførte vibrationsemissionsværdi blev målt iht. en standardiseret kontrolmetode og kan bruges til at sammenligne elektriske værktøjer med hlnanden. Denne værdi kan også bruges til en foreløblg vurdering af eksponebrationsemissionsværdien kan variere under værktøjets virkelige anvendelse.

System-accu	Enhed	Værdi (Varenr. 14902)PBA 18V 2,0Ah W-B
Accuspænding	V (DC)	18
Accukapacitet	Ah	2,0
Antal celler (li-ion)		5

Egnede POWER FOR ALL System accu-opladere: AL 1810 CV / AL 1815 CV / AL18-20 / AL 1830 CV / AL 1880 CV.

Accu-opladerAL 1810 CV P4A	Enhed	Værdi (Varenr. 14900)
Netspænding	V (AC)	220 – 240
Netfrekvens	Hz	50 – 60
Nominel styrke	W	26
Accu-opladningsspænding	V (DC)	18
Maks. accu-opladningsstrøm	mA	1000
Accuens opladningstid80% / 97 – 100% (ca.)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244
Tilladt temperaturområdefor opladning	°C	0 – 45
Vægt i overensstemmelsemed EPTA-Procedure 01:2014	kg	0,17
Kapslingsklasse		☐/ II

Egnede POWER FOR ALL System accuer: PBA 18V.

1. TILBEH∅R

GARDENA Reserveknive RotorCut for turbotrimmer	Til udskiftning af brugte plastknive.	Varenr. 5368
GARDENA Reserve knivholder	Fås hos GARDENA servicecenter.
GARDENA System accu PBA 18V/45 P4A PBA 18V/72 P4A	Accu til ekstra brug eller til udskift.	Varenr. 14903 Varenr. 14905
GARDENA Accu-hurtig-oplader AL 1830 CV P4A	Til hurtig opladning af POWER FOR ALL System accuer PBA 18V..W...	Varenr. 14901

9. SERVICE/GARANTI

Service:

Kontakt venligst adressen på det medfølgende garantikort.

Garantierklæring:

Garantien ydes kun i henhold til bestemmelserne på det medfølgende garantikort.

Sliddele:

Produktet er ikke egnet til drift over lang tid.

FARE! Personskader!

a) Før bruk skal tilkoblings- og forlengelseskabler kontrolleres med hensyn togn på skade eller aldring. Blir ledningen skadd under bruk skal den straks kobles fra nettet. BER∅R IKKE LEDNINGEN, F∅R DEN SKILT FRA NETTET. Bruk ikke maskinen, hvis ledningen er sakdd eller slitt.

Ekstra sikkerhetsanvisninger

Oppbevar denne anvisningen på et trygt sted.

→ Bruk og lagre batteriet kun ved en omglivelsestemperatur mellom - 20 °C og + 50 °C. Om sommeren må du ikke la batteriet ligge t.oks, i bilen.

Legg en ekstern nettledning i det synlige området. Kontroller området for skjulte ledninger før du klipper.

Bruk batteriproduktet kun mellom 0 °C og 40 °C.

Ta ut batteriet i tilfelle en nødsituasjon.

Hvis trimmeren vibrerer kraftig, må du skifte ut kniven og kontrollere knivholderen for skader.

→ Vent til plastkniven er stanset og ta ut batteriet før du monterer produktet.

→ Vent til plastkniven er stanset og ta ut batteriet før du transporterer produktet.

Lade batteriet [fig. 01/02/03]:

Visning på laderen [ fig. O3 ]:

Blinkende lys batteri- ladelampen

Ladeprosessen signaliseres med blinking på batteriladelampen Ⓤ. Merk: Lading er kun mulig hvis temperaturen til batteriet ligger innenfor tillatt ladetemperaturområde, se 7. TEKNISKE DATA.

Permanent lys batteri-ladelampen

Det permanente lyset på batteriladelampen ☺ signaliserer at batteriet er fulladet eller at temperaturen til batteriet ligger utenfor tillatt lade-temperaturområde, og batteriet derfor ikke kan lades. Så snart tillatt temperaturområde er nådd, blir batteriet ladet.

Ladet 67 – 100 %	1),2) og 3) lyser grønt
Ladet 34 – 66 %	1) og 2) lyser grønt
Ladet 11 – 33 %	1) lyser grønt
Ladet 0 – 10 %	1) blinker grønt

Når LED-en ⑪ blinker grønt, må batteriet lades.

Hvis feil-LED-en Ⓞ lyser eller blinker, se 6. UTBEDRE FEIL.

Lufteslissene må alltid være rene.

→ Vent til plastkniven er stanset og ta ut batteriet før du utbedrer feil på produktet.

Skifte ut plastkniven [fig. T1/T2]:

Kuttsår!

Ta kontakt med adressen på det vedlagte garantikortet.

Garantierklæring:

Garanti gis kun i henhold til bestemmelsene på det vedlagte garantikortet.

Slitasjedeler:
