Tuotetyyppi	Akkukäyttöinen reunaleikkuri
Merkki	Gardena
Malli	SmallCut 23/18V P4A
Leikkuuleveys	23 cm
Paino (ilman akkua)	1,63 kg
Virtalähde	Li-ion-akku 18 V (POWER FOR ALL PBA 18V -järjestelmä)
Yhteensopiva akkukapasiteetti	2,0 Ah / 2,5 Ah / 4,0 Ah
Suositeltu laturi	AL 1810 CV P4A (220-240 V, 50-60 Hz)
Tyhjäkäyntinopeus	9500 tr/min
Äänenpainetaso (LpA)	77 dB(A) (epävarmuus 3,0 dB)
Äänitehotaso (LWA)	85 / 86 dB(A) (mitattu/takattu, epävarmuus 1,5 dB)
Käsi-käsivarsitärinä (avhw)	3,2 m/s² (epävarmuus 1,5 m/s²)
Turvallisuus	Kaksoiskytkin (käynnistysvipu + lukituspainike)
Kulutusosat	Muoviterä (viite 5368) ja teränpidin
Lisävarusteet	Lisäakku PBA 18V (viite 14903/14905), pikalaturi AL 1830 CV P4A (viite 14901)
Takuu	Valmistajan takuu (ei koske kulutusosia)
Huolto ja puhdistus	Puhdista pehmeällä harjalla, älä käytä vettä tai kemikaaleja
Akun latauslämpötila	0 °C – 45 °C
Akun käyttölämpötila	-20 °C – +50 °C
Laturin suojausluokka	II (kaksoiseristys)

Usein kysytyt kysymykset - SmallCut 23/18V P4A GARDENA

Kuinka ladata Gardena SmallCut 23/18V P4A -akku?

Paina lukituksen avauspainiketta ja irrota akku. Kytke laturi (AL 1810 CV P4A) 220-240 V pistorasiaan. Liu'uta akku laturiin. Vihreä merkkivalo vilkkuu latauksen aikana, muuttuu tasaiseksi kun lataus on valmis. Lataus kestää noin 96 minuuttia 2,0 Ah akulla (80 %). Lataa vain 0 °C – 45 °C lämpötilassa.

Kuinka vaihtaa muoviterä?

Varmista, että laite on sammutettu ja akku irrotettu. Käännä reunaleikkuri ympäri. Paina kuluneen terän päätä alaspäin, työnnä sitä sisäänpäin teränpitimen läpi ja irrota se. Aseta uusi terä teränpitimen metalliseen uraan, kunnes se napsahtaa paikalleen. Käytä vain alkuperäisiä Gardena RotorCut -teriä (viite 5368).

Kuinka käynnistää reunaleikkuri?

Työnnä akku vastaanottimeen, kunnes se napsahtaa. Pidä lisäkahvasta yhdellä kädellä. Toisella kädellä työnnä lukituspainike eteenpäin ja vedä sitten käynnistysvipua. Reunaleikkuri käynnistyy. Vapauta lukituspainike käynnistyksen jälkeen.

Mitkä ovat tärkeät turvatoimenpiteet?

Käytä aina suojalaseja ja kuulosuojaimia. Pidä ihmiset ja eläimet etäällä. Älä käytä sateella. Irrota akku ennen puhdistusta tai huoltoa. Älä ohita turvalaitteita.

Mitä tehdä, jos reunaleikkuri ei leikkaa kunnolla?

Tarkista muoviterän kunto: jos se on kulunut tai rikki, vaihda se. Jos terä on liian lyhyt, se ei leikkaa tehokkaasti. Käytä alkuperäistä Gardena-vaihtoterää.

Miksi reunaleikkuri tärisee voimakkaasti?

Liian kulunut muoviterä aiheuttaa epätasapainoa. Vaihda terä. Jos tärinä jatkuu, teränpidin saattaa olla kulunut; anna Gardenan huollon tarkastaa se.

Kuinka huoltaa reunaleikkuria?

Puhdista tuuletusaukot pehmeällä harjalla. Pyyhi akku ja laturi kuivalla liinalla. Älä koskaan käytä vettä tai liuottimia. Poista ruohojätteet suojuksesta jokaisen käytön jälkeen.

Kuinka säilyttää laite talvella?

Irrota akku ja lataa se täyteen. Puhdista reunaleikkuri, akku ja laturi. Säilytä kaikki kuivassa, suljetussa ja jäätymättömässä paikassa. Säilytä akku -20 °C – +50 °C lämpötilassa.

Voinko käyttää muuta akkua kuin Gardena PBA 18V?

Tämä reunaleikkuri kuuluu POWER FOR ALL (P4A) -järjestelmään. Käytä vain tämän järjestelmän yhteensopivia akkuja, joiden kapasiteetti on vähintään 1,5 Ah (5 kennoa). Jännitteen tulee olla 18 V. Muiden akkujen käyttö voi olla vaarallista.

Kuinka hävittää laite ja akku käyttöiän päätyttyä?

Älä heitä laitetta kotitalousjätteen sekaan. Vie se paikalliseen keräyspisteeseen (direktiivin 2012/19/EU mukaisesti). Li-ion-akun kohdalla tyhjennä se täysin (kysy Gardenan huollosta) ja vie se asianmukaiseen kierrätyspisteeseen. Suojaa koskettimet oikosululta.

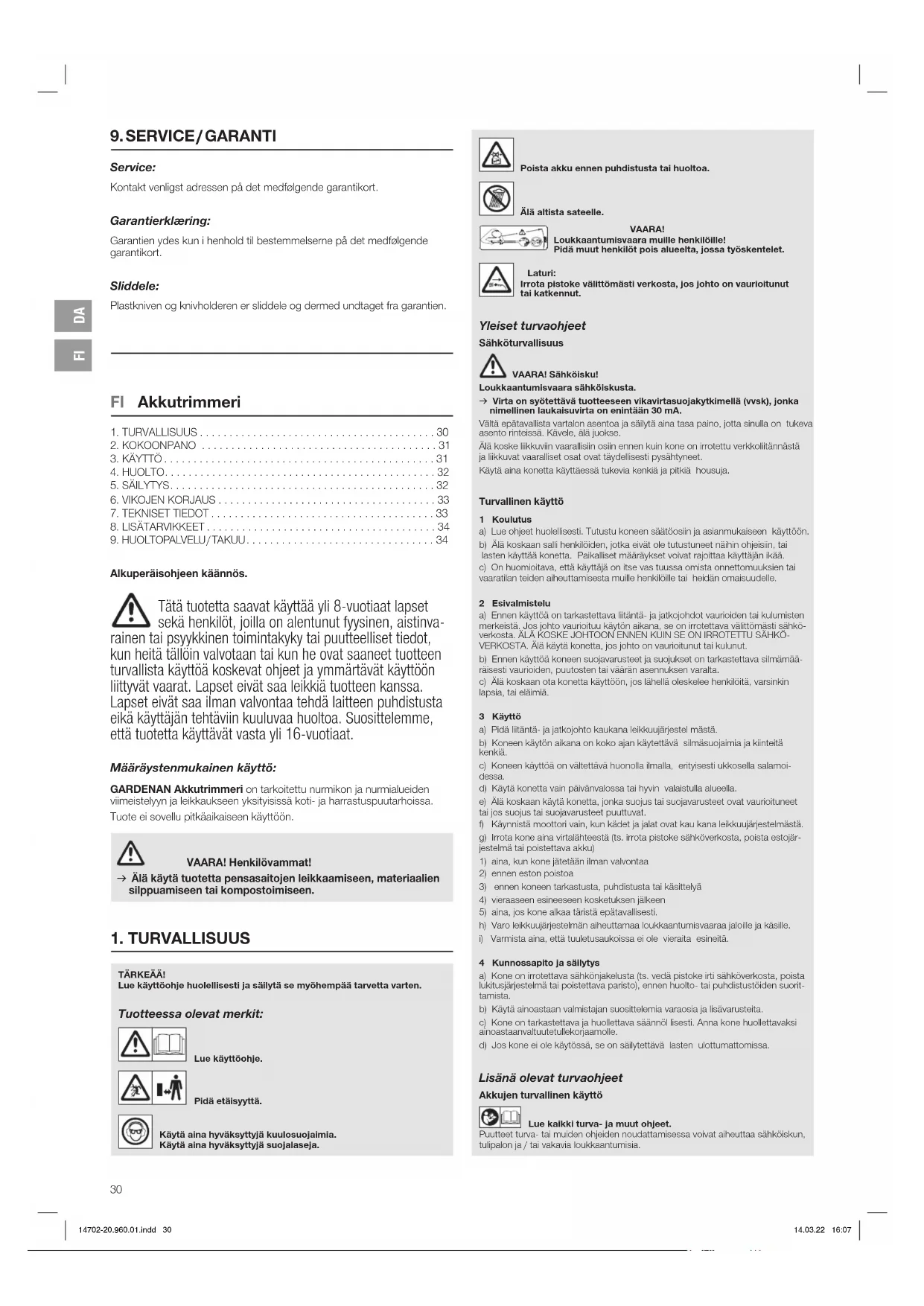

KÄYTTÖOHJE SmallCut 23/18V P4A GARDENA

Alkuperäisohjeen käännös.

Tätä tuotetta saavat käyttää yli 8-vuotiaat lapset sekä henkilöt, joilla on alentunut fyysinen, aistinvarainen tai psyykkinen toimintakyky tai puutteelliset tiedot, kun heitä tällöin valvotaan tai kun he ovat saaneet tuotteen turvallista käyttöä koskevat ohjeet ja ymmärtävät käyttöön liittyvät vaarat. Lapset eivät saa leikkiä tuotteen kanssa. Lapset eivät saa ilman valvontaa tehdä laitteen puhdistusta eikä käyttäjän tehtäviin kuuluvaa huoltoa. Suosittelemme, että tuotetta käyttävät vasta yli 16-vuotiaat.

Määräystenmukainen käyttö:

GARDENAN Akkutrimmeri on tarkoitettu nurmikon ja nurmialueiden viimeistelyyn ja leikkaukseen yksityisissä koti- ja harrastuspuutarhoissa.

Tuote ei sovellu pitkäaikaiseen käyttöön.

VAARA! Henkilövammat!

→ Älä käytä tuotetta pensasaitojen leikkaamiseen, materiaalien silppuamiseen tai kompostoimiseen.

1. TURVALLISUUS

TÄRKEÄÄ!

Lue käyttöohje huolellisesti ja säilytä se myöhempää tarvetta varten.

Tuotteessa olevat merkit:

Lue käyttöohje.

Pidä etälsyyttä.

Käytä aina hyväksyttyjä kuulosuojalmia. Käytä aina hyväksyttyjä suojalaseja.

Poista akku ennen puhdistusta tai huoltoa.

Älä altista sateelle.

VAARA!

Loukkaantumisvaara muille henkilöille! Pidä muut henkilöt pois alueelta, jossa työskentelet.

Laturi: Irrota pistoke välittömästi verkosta, jos johto on vaurioitunut tai katkennut.

Yleiset turvaohjeet

Sähköturvallisuus

VAARA! Sähköisku!

Loukkaantumisvaara sähkölskusta.

→ Virta on syötettävä tuotteeseen vlkavirtasuojakytkilmellä (vvsk), Jonka nimellinen laukaisuvirta on enintään 30 mA.

Vältä epätavallista vartalon asentoa ja säilytä aina tasa paino, jotta sinulla on tukeva asento rinteissä. Kävele, älä juokse.

Älä koske liikkuviin vaarallisiin osiin ennen kuin kone on irotettu verkkoliitännästä ja liikkuvat vaaralliset osat ovat täydellisesti pysähtyneet.

Käytä aina konetta käyttäessä tukevia kenkiä ja pitkiä housuja.

Turvallinen käyttö

1 Koulutus

a) Lue ohjeet huolellisesti. Tutustu koneen säätöosiin ja asianmukaiseen käyttöön.
b) Älä koskaan salli henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin, tai lasten käyttää konetta. Paikalliset määräykset voivat rajoittaa käyttäjän ikää.
c) On huomioitava, että käyttäjä on itse vas tuussa omista onnettomuuksien tai vaaratilan teiden aiheuttamisesta muille henkilöille tai heldän omaisuudelle.

2 Esivalmistelu

a) Ennen käyttöä on tarkastettava liitäntä- ja jatkojohdot vaurioiden tai kulumisten merkeistä. Jos johto vaurioituu käytön aikana, se on irrotettava välltömästi sähköverkosta. Älä KOSKE JOHTOON ENNEN KUIN SE ON IRROTETTU SÄHKÖ-VERKOSTA. Älä käytä konetta, jos johto on vaurioitunut tai kulunut.

b) Ennen käyttöä koneen suojavarusteet ja suojukset on tarkastettava silmämääräisesti vaurioiden, puutosten tai väärän asennuksen varalta.

c) Älä koskaan ota konetta käyttöön, jos lähellä oleskelee henkilöitä, varsinkin lapsia, tai eläimiä.

3 Käyttö

a) Pidä liitäntä- ja jatkojohto kaukana leikkuujärjestel mästä.
b) Koneen käytön aikana on koko ajan käytettävä silmäsuojaimia ja kiinteitä kenkiä.
c) Koneen käyttöä on vältettävä huonolla ilmalla, erityisesti ukkosella salamoidessa.
d) Käytä konetta vain päivänvalossa tai hyvin valaistulla alueella.
e) Älä koskaan käytä konetta, jonka suojus tai suojavarusteet ovat vaurioituneet tai jos suojus tai suojavarusteet puuttuvat.
f) Käynnistä moottori vain, kun kädet ja jalat ovat kau kana leikkuujärjestelmästä.
g) Irrota kono aina virtalähteostä (ts. irrota pistoko sähköverkosta, poista ostojärjestelmä tai poistettava akku)

1) aina, kun kone jätetään ilman valvontaa

2) ennen eston poistoa

3) ennen koneen tarkastusta, puhdistusta tai käsittelyä

4) vieraaseen osineoseen kosketuksen jälkeen

5) aina, jos kone alkaa täristä epätavallisesti.

h) Varo leikkuujärjestelmän aiheuttamaa loukkaantumisvaaraa jaloille ja käsille.

i) Varmista aina, että tuuletusaukoissa ei ole vieraita esineitä.

4 Kunnossapito ja säilytys

a) Kone on irrotettava sähkönjakolusta (ts. vedä pistoke irti sähköverkosta, poista lukitusjärjestelmä tai poistettava paristo), ennen huollo- tai puhdistustölden suorit-tamisla.
b) Käytä ainoastaan valmistajan suosittelemia varaosia ja lisävarusteita.
c) Kone on tarkastettava ja huollettava säännöl lisesti. Anna kone huollettavaksi ainoastaanvaltuutotullekorjaamolle.
d) Jos kone ei ole käytössä, se on säilytettävä lasten ulottumattomissa.

Lisänä olevat turvaohjeet

Akkujen turvallinen käyttö

Lue kaikki turva- ja muut ohjeet.

Puutteet turva- tai muiden ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja / tai vakavia loukkaantumisia.

Säilytä nämä ohjeet huolellisesti. Käytä laturia vain, jos pyslyt arvioimaan kaikki toiminnot täydellisesti ja suorittamaan ne ilman rajoituksia tai kun olet saanut vaadiltaval ohjeel.

→ Valvo lapsia laitteen käytössä, puhdistuksessa ja huollossa. Näin varmistetaan, ettei lapset leiki laturilla.

→ Lataa ainoastaan POWER FOR ALL System tyypin PBA 18V Li-ion-akkuja, jolden kapasiteetli on 1,5 Ah (alk. 5 akkukkennoa). Akkuljännitteen on sovittava laturin akun latausjännitteeseen. Älä lataa uudelleen akkuja, joita ei ole tarkoitettu ladattaviksi. Muuten aiheutuu tulipalo- ja räjähdysvaara.

Suojaa laturi sateelta ja kosteudelta. Veden pääseminen sähkölait teeseen aiheuttaa suuremman sähköiskun vaaran.

→ Pidä laturi puhtaana. Likaantuminen aiheuttaa sähköiskun vaaran.

→ Tarkasta laturi, johto ja pistoke ennen jokaista käyttöä. Älä käytä laturia, jos huomaat vaurioita. Älä avaa laturia itse ja anna se ainoastaan pätevän ammattihenkilön korjattavaksi ja vain alkuperäisiä varaosia käyttämällä.

Vaurioituneet laturit, johdot ja pistokkeet lisäävät sähköiskun vaaraa.

→ Älä käytä laturla helposti palavalla alustalla (esim. paperl, kankaat ym.) tai herkästi syttyvässä ympäristössä.

Latauksen aikana tapahtuva laturin kuumeneminen aiheuttaa tulipalovaaran.

→ Litäntäjohdon varakappaletta tarvittaessa se on annettava GARDENAn tai valtuutetun GARDENA-sähkötyökalujen asiakaspalvelun vaihdettavaksi turvallisuusvaarojen välttämiseksi.

→ Älä käytä tuotetta ladattaessa.

→ Nämä turvaohjeet pätevät vain POWER FOR ALL System PBA 18V Li-Ion-akuille.

→ Käytä akkua vain POWER FOR ALL System -valmistajien tuotteissa. Ainoastaan näin akkua suojataan vaaralliselta ylikuomitukselta.

→ Lataa akkua ainoastaan valmistajan suosittelemilla latureilla. Laturi, joka on tarkoitettu ainoastaan tietyntyppisille akuille, aiheuttaa tulipelovaa- ran, jos sitä käytetään muiden akkujen kanssa.

→ Akku toimitetaan osittain ladattuna. Akun täyden tehon takaamiseksi lataa akku täydellisesti laturissa ennen akun ensimmäistä käyttökertaa.

→ Säilytä akut lasten ulottumattomissa.

→ Älä avaa akkua. Se aiheuttaa oikosulun vaaran.

→ Akusta voi päästä höyryjä, jos se on vaurioitunut tai sitä käytetään epääaslanmukalsestl. Akku voi palaa tal rälähtää.

Tuuleta raikkaalla ilmalla ja käänny oireiden esiintyessä lääkärin puoleen. Höyryt voivat ärsyttää hengitysteitä.

→ Väärin käytettynä tai akun ollessa vaurioitunut siitä voi valua syttyvää nestettä ulos. Vältä kosketusta silhen. Vahingossa tapahtuneessa kosketuksessa huuhtele vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen.

Ulosvaluva akkuneste voi johtaa ihoärsytyksiin tai palovammoihin.

→ Vialllsesta akusta vol valua nestettä ulos ja likastuttaa lähellä olevia esineitä. Tarkasta likaantuneet osat. Puhdista tai vaihda ne tarvittaessa.

→ Älä oikosulje akkua. Pidä käyttämättömät akut poissa paperilittimien, kolikolden, avalmlen, naulojen, ruuvlen ja mulden plenten metalleslnelden läheisyydestä, jotka voisivat silloittaa navat. Oikosulku akkukontaktien vällä voi johtaa palovammolhin tai tulipaloon.

→ Pariston kontaktit voivat olla kuumia käytön jälkeen. Ole varovainen kuumlen kontaktien kanssa, kun polstat parlstot.

→ Terävät esineet, kuten naulat tai ruuvlnväntimet samoln kuln ulkolset kuormitukset volvat vaurioittaa akkua. Tämä voi aiheuttaa sisäisen oikosulun ja akun palamisen, savuamisen, räjähtämisen tai ylikuumontumisen.

→ Älä koskaan huolla vaurioltunelta akkuja.

Kaikki akkujen huollot tulee antaa ainoastaan valmistajan tai valtuutetun asiakaspalvelun hoidettavaksi.

Suojaa akkua kuumuudelta, esim. myös jatkuvalta auringonsätellyltä, tulelta, lialta, vedeltä ja kosteudelta. Ne aiheuttavat räjähdys- ja oikosulkuvaaran.

→ Käytä ja varastoi akku vain – 20 °C ... + 50 °C lämpötiloissa. Älä jätä akkua osim, kesällä autoon. Alle 0 °C lämpötila voi aiheuttaa laitekohtaisesti tehon rajoittumista.

→ Lataa akku ainoastaan, kun ympäristölämpötila on 0 °C ... +45 °C. Lataus lämpötila-alueen ulkopuolella voi vaurioittaa akkua tai lisätä tulipalon vaaraa.

→ Anna akun jäähtyä käytön jälkeen vähintään 30 minuuttia ennen kuin lataat tai varastoit sen.

Sähköturvallisuus

VAARA! Sydämenpysähdys!

Tämä tuote tuottaa käytössä sähkömagneettisen kentän. Kenttä voi tietyissä olosuhteissa vaikuttaa aktiivisten tai passiivisten lääkinnällisten implanttien tolmintaan. Jotta vakaviln loukkaantumilsin tai kuolemaan johtavlen tilantelden vaara voidaan välttää, lääkinnällistä Implanttia käyttävien henkilöiden tulisi ennen tuotteen käyttöä kääntyä lääkärinsä ja implantin valmistajan puoleen.

Asenna ulkoinen vorkkojohto näkyvällo aluoelle. Tarkasta aluo pilossa olevion johtojen varalta ennen leikkausta.

Kävtä akkutuotetta vain 0 °C – 40 °C lämpötilassa.

Poista akku hätätapauksessa.

Älä käytä tuotetta veden lähellä tai lampien hoitoon.

Suojaa akun kontaktipinnat kostoudelta.

Henkilökohtainen turvallisuus

VAARA! Tukehtumisvaara!

Pienet osat voidaan niellä helposti. Muovipussin vuoksi pienten lasten tukehtumlsvaara. Pldä plenet lapset kaukana kokoamlsen alkana.

Sormien kiinni jääminen: Varo sormlasi, kun asennat suojuksen. Jos trimmeri tärisee voimakkaasti, vaihda terä ja tarkasta teränpidin vaurioiden varaita.

Tarkasta ennen käyttöä, onko kulutuskaari kunnossa.

Kanna trimmeriä aina etukahvasta kiinni pitaen.

Käytä henkilökohtaisia suojavarusteita.

Käytä käsineitä teräosien puhdistuksessa.

Käytä aina silmäsuojaimia.

Suojavarusteet, kuten käsineet, liukumattomat turvakengät tai kuulosuojaimet, joita käytetaän kyseisissä olosuhteissa, pienentävät henkilövammojen mahdollisuutta.

Varo tuotetta säädettäessä, etteivät sormet jää puristuksiin koneen liikkuvien ja kiinteiden osien välin tai suojuksia koottaessa.

Älä käytä vettä tai kemiallisia aineita suojan tai trimmerin muiden osien puhdistamiseen.

Pidä kaikki muttert ja ruuvit tiukkoina varmistaaksesi tuotteen turvallisen työtilan. Älä pura konetta toimitustilaa enempää.

Varoitus! Kuulosuojainta käyttäessä ja tuotteen aiheuttaman melun vuoksi on mahdollista, että lähestyvät henkilöt jaävät huomaarnatta.

Huomioi käytön ja kuljetuksen aikana erityisesti muille henkilöille aiheutuvat vaarat.

Ole tarkkana, tarkkaile, mitä teet ja säilytä maalaisjärki sähkötyökalua käyttäessä. Älä käytä sähkötyökaluja, jos olet väsynyt tai huumeiden, alkoholin tai lääkeainelden vaikutuksen alaisena.

Pieni tarkkaavaisuuden herpaantuminen sähkölaitetta käyttäessä voi johtaa vakaviinloukkaantumisiin.

2. KOKOONPANO

VAARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes muoviterä on pysähtynyt ja poista akku ennen kuin asennat tuotteen.

Lisäkahvan asentaminen [ kuva A1 ]:

→ Työnnä lisäkahva① kahvan yläosaan②, kunnes liitos napsahtaa kuuluvasti(klik).

Suojuksen asentaminen [kuva A2/A3]:

Tuotetta saa käyttää ainoastaan asennetulla suojuksella.

1. Kiinnitä suojus ④ trimmeripäähän ⑤. Pujota muoviterä ③ suojuksen ④ aukon läpi.
2. Kierrä suojusta ④ kunnes sen voi painaa kunnolla paikalleen (nuolet ⑪/⑫ ovat vastakkain).
3. Käännä suojusta ④ vastapäivään, kunnes liitos napsahtaa kuuluvasti (klik).

Muoviterän kiinnittäminen kahvaan [ kuva A4 ]:

Toimitus sisältää 5 muoviterää ③. Näitä löytyy 4 muovista varaterää kahvansyvennyksessä ⑥.

Muoviterän asennuksesta teränkannattimeen katso kohtaa 6. VIKOJEN KORJAUS Muoviterän vaihtaminen.

3. KÄYTTÖ

VAARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes muoviterä on pysähtynyt ja poista akku ennen kuin kuljetat tuotetta.

Akun lataus [kuva 01/02/03]:

Huomioi verkkojännite! Virtalähteen jännitteen on vastattava laturin tyyppikilven tietoja.

GARDENAn akkutrimmerin, tuotenro 14702-55, toimitukseen ei sisälly akkua eikä laturia.

Älykkään latausmenetelmän ansiosta akun lataustila tunnistetaan auto-maattisesti ja se ladataan akun lämpötilan ja jännitteen mukaan optimaalisella latausvirralla.

Näin akkua säästetään ja se pysyy laturissa säilytettäessä aina täydellisesti ladattuna.

1. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓓ.
2. Kytke akun laturi © pistorasiaan.
3. Työnnä akun laturi © akkuun Ⓑ.

Jos akun latauksen merkkivalo Ⓛ laturissa vilkkuu vihreänä, akkua ladataan.

Jos akun latauksen merkkivalo ① laturissa palaa jatkuvasti vihreänä, akku on täynnä

(Latauksen kesto, katso 7. TEKNISET TIEDOT).

1. Tarkasta lataustila ladattaessa säännöllisesti.

2. Jos akku Ⓑ on ladattu täyteen, akku Ⓑ voidaan irrottaa laturista Ⓓ.

3. Tarkasta lataustila ladattaessa säännöllisesti.

4. Jos akku Ⓑ on ladattu täyteen, akku Ⓑ voidaan irrottaa laturista Ⓓ.

Näyttöelementtien merkitykset:

Näyttö laturissa [ kuva 03 ]:

Vilkkuva akun latauk- sen merkklvalo (Lc)

Lataustoiminto ilmoitetaan akun latauksen merkkivalon ① vllkkumlsella.

Huomautus: Lataustoiminto on valn mahdollinen, kun akun lämpötila on sallitulla latauksen lämpötila-alueella katso 7. TEKNISET TIEDOT.

Jatkuvasti palava akun latauksen merkkivalo

Akun latauksen merkkivalon 🟢jatkuva valo ilmoittaa, että akku on täynnä tal akun lämpötila ei ole sallitulla latauksen lämpötila-alueella eikä sitä sen vuoksi voida ladata. Heti kun sallittu lämpötila-alue saavutetaan, akku ladataan.

Ilman kiinnitettyä akkua akun latauksen merkkivalon 📋 jatkuva valo ilmoittaa, että virtapistoke on kiinnitetty pistorasiaan ja laturi on käyttövalmis.

Akun varaustilan näyttö Ⓟ tuotteessa [kuva 04/06]:

Tuotteen käynnistämisen jälkeen akun varaustilan näyttö Ⓟ näytetään 5 sekuntia.

Akun varaustila Akun varaustilan näyttö

67 – 100 % ladattu	1, 2 ja 3 palavat vihreänä
34 – 66 % ladattu	1 ja 2 palavat vihreänä
11 – 33 % ladattu	1 palaa vihreänä
0 – 10 % ladattu	1 vilkkuu vihreänä

Jos LED Ⓛ vilkkuu vihreänä, akku on ladattava.

Jos vika-LED 📊 palaa tai vilkkuu, katso 6. VIKOJEN KORJAUS.

Työasento [ kuva 05]:

Vakioleikkaukseen

Trimmerin käynnistys [kuva 01/06]:

VAARA! Henkilövammat!

kaantumisvaara, jos tuote ei pysähdy käynnistysvivusta irrotettaessa.

→ Älä ohita turvajärjestelmiä tai kytkintä. Älä esimerkiksi kiinnitä käynnistysvipua kahvaan.

Tuote on varustettu kahden kytkimen turvajärjestelmällä (käynnistysvipu, jossa kytkennänesto), joka estää tuotteen tahattomanpällekytkemisen.

Käynnistys:

1. Aseta akku Ⓑ akun kiinnitykseen Ⓓ, kunnes se kiinnittyy kuuluvasti paikoilleen.

2. Pidä kiinni lisäkahvasta ① yhdellä kädellä.

3. Pidä toisella kädellä pääkahvasta ⑦, työnnä kytkennänesto ⑧ eteen ja vedä käynnistysvipua ⑨. Trimmeri käynnistyy ja akun varaustilan näyttö ⑨ näytetään 5 sekuntia.
4. Päästä jälleen kytkennänestosta ⑧.

HUOMIO! Vältä muoviterän ja teränkannattimen osumista koviin esineisiin (muuri, kivet, aidat jne.) muoviterän tai teränkannattimen kulumisen tai katkeamisen estämiseksi.

Pysäytys:

1. Vapauta käynnistysvipu ⑨. Trimmeri pysähtyy.
2. Paina lukituksen vapautuspainiketta Ⓐ ja poista akku Ⓑ akun kiinnittimestä Ⓞ.

4. HUOLTO

VAARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes muoviterä on pysähtynyt ja poista akku ennen kuin huollat tuotteen.

Trimmerin puhdistus [ kuva M1 ]:

VAARA! Henkilövammat!

kaantumisvaara ja tuotteen vaurioitumisriski.

→ Älä puhdista tuotetta vedellä tai vesisuihkulla (varsinkaan painepesurinvesisuihkulla).

→ Älä puhdista kemikaaleilla, bensiinillä tai liuotinaineilla. Tämä voi tuhota tärkeitä muoviosia.

Tuuletusrakojen on oltava aina puhtaita.

1. Puhdista tuuletusraot (10) pehmeällä harjalla (älä käytä ruuvinväännintä).
2. Puhdista kaikki liikkuvat osat joka käytön jälkeen. Poista varsinkin ruohon jäänteet ja muut liat suojuksesta④.

Akun ja laturin puhdistaminen:

Varmista, että akun ja laturin pinnat ja kontaktit ovat aina puhtaita ja kuivia ennen laturin kiinni kytkemistä.

Älä käytä juoksevaa vettä.

→ Akun laturi: Puhdista kosketinpinnat ja muoviosat pehmeällä, kuivalla liinalla.
→ Akku: Puhdista välillä tuuletusraot ja akun liitännät pehmeällä, puhtaalla ja kuivalla pensselillä.

5. SÄILYTYS

Käytöstä poistaminen:

Tuote on säilytettävä lasten ulottumattomissa.

1. Poista akku.
2. Lataa akku.
3. Puhdista trimmeri, akku ja laturi (katso 4. HUOLTO).
4. Säilytä trimmeri, akku ja akun laturi kuivassa, suljetussa ja pakkaselta suojalussa paikassa.

Hävittäminen:

(direktiivin 2012/19/EU/S.I. 2013 No. 3113 mukaan)

Tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana. Se on hävitettävä voimassa olevien paikallisten ympäristönsuojelumääräysten mukaisesti.

TÄRKEÄÄ!

→ Hävitä tuote paikallisen kierrätyskeskuksen kautta.

Akun hävittäminen:

Li-ion

Akussa on litiumionikennot, jotka on hävitettävä käyttöiän umpeuduttua erillään tavallisesta kotitalousjätteestä.

TÄRKEÄÄ!

→ Hävitä akut paikallisen kierrätyskeskuksen tai keräyspisteen kautta.
1. Anna litiumionikennojen tyhjentyä täydellisesti (käänny GARDENA-huoltopalvelun puoleen).
2. Varmista litiumionikennojen kontaktit oikosulkua vastaan.
3. Hävitä litiumionikennot asianmukaisesti.

6. VIKOJEN KORJAUS

VAARA! Henkilövammat!

haavojen vaara, jos tuote käynnistyy vahingossa.

→ Odota, kunnes muoviterä on pysähtynyt ja poista akku ennen kuin korjaat tuotteessa ilmenneet viat.

Muoviterän vaihtaminen [kuva T1/T2]:

A! Viiltovamma!

→ Älä käytä metallisia leikkuuelementtejä tai vara- ja lisäosia, jotka eivät ole GARDENAN hyväksymiä.

Jos kulutuskaari ⑫ ei ole enää näkyvissä, teränkannatin ⑪ on vaihdettava. Käänny GARDENA-huoltopalvelun puoleen.

Muoviterät saavat olla kuluneet korkeintaan puoleen pituuteen. Sallittuja ovat vain alkuperäiset GARDENAN RotorCut-varaterät. Muoviset varaterät saat omalta GARDENA-jälleenmyyjältäsi tai suoraan GARDENA-huoltopalvelusta.

• GARDENA RotorCut-varaterät turbotrimmeriin tuotenro 5368

Muoviterän poistaminen:

1. Käännä trimmeri ympäri.
2. Paina muoviterän pää kevyesti alas (A), työnnä muoviterä ③ sisään teränkannattimen ⑪ läpi (B) ja vedä se ulos.

Muoviterän kiinnittäminen:

→ Työnnä uusi muoviterä③ teränkannattimen ⑪ metallisen raon läpi, kunnes liitos napsahtaa kuuluvasti (klik). Kun uusi muoviterä on kiinnitetty oikein, sitä voidaan kääntää kevyesti.

Ongelma Mahdollinen syy Korjaus

Trimmeri ei leikkaa tai se leikkaa huonosti	Muoviterä on kulunut tai liian lyhyt.	Vaihda muoviterä.
	Muoviterä on katkennut. Vaihda muoviterä.
Trimmerl tärlse voimakkaasti	Muoviterä on kulunut liikaa ja aiheuttaa epätasapainon.	Vaihda muoviterä.
	Teränkannatin on kulunut. Vaihda teränkannatin.
Trimmeriä ei voi pysäyttää Käynnistysvipu jumissa. Poista akku ja vapauta käynnistysvipu.
Trimmerl ei käynnlsty tai sammuu.LED ⚫ vilkkuu vihreänä [kuva 04]	Akku on tyhjä.	Lataa akku.
Trimmerl ei käynnlsty tai sammuu.Vika-LED® palaa punalsena [kuva 04]	Akun lämpõtila ei ole sallitulla alueella.	Odota, kunnes akun lämpõtila on jälleen 0 °C ... +45 °C.
	Trimmerin akkukontaktien välissä on vesipisaroita tai kosteutta.	Pyyhi vesipisarat/’kosteus kuivalla liinalla pois.
	Moottori on jumissa.	Poista este. Käynnistä uudelleen.
Trimmeri ei käynnisty tai sammuu.Vika-LED® vilkkuu punaisena [kuva 04]	Tuote on rikki.	Käänny GARDENA-huoltopalvelun puoleen.

Ongelma Mahdollinen syy Korjaus

Trimmerl ei käynnisty tai sammuu. Vika-LED®ei pala [kuva 04]	Akku ci ole täysin paikoillaan akun klinnityksessä.	→ Aseta akku täysin paikoilcen akun klinnitykseen, kunnes se kiinnittyy kuuluvasti paikoilleen.
Trimmerl ei käynnisty tai sammuu. Vika-LED®ei pala [kuva 04]	Akku on rikki.	→ Vaihda akku.
	Tuote on rikki.	→ Käänny GARDENA-huoltopal-velun puoleen.
Lataustoiminto ei ole mahdollista. Akun latauksen merkkivalo®palaa jatkuvasti [kuva 03]	Akkua ei ole asennettu (oikein).	→ Aseta akku oikein paikoilcen laturlin.
	Akun kontaktit ovat likaantuneet.	→ Puhdista akun kontaktit (esim. kiinnittämälä ja pois-tamalla akkua useamman kerran. Vaihda akku tarvittaessa).
	Akun lämpötila ei ole sallitulla latauksen lämpötila-alueella.	→ Odota, kunnes akun lämpötila on jälleen 0 °C ... +45 °C.
	Akku on rikki.	→ Vaihda akku.
Akun latauksen merkkivalo®ei pala [kuva 03]	Laturin pistoketta ei ole kytketty (oikein).	→ Kytke pistoke (täydellsestí) pistorasiaan.
	Pistoke, verkkjohto tai laturi on rikki.	→ Tarkasta verkkojännite. Anna tarvittaessa laturi valtuutetun jälleenmyyjän tai GARDENA-huollon tarkastettavaksi.

HUOMAUTUS: Käänny mulssa härlötapaukslssa GARDENA-huoltopalvelun puoleen. Korjaukset saa suorittaa ainoastaan GARDENA-huoltopalvelu tai GARDENAN valtuuttamat erikoislikkeet.

7. TEKNISET TIEDOT

Akkutrimmeri	Ykslkkö	Arvo (tuotenro 14702)
Nimellisvirta	A	3,0
Nimellisjännite	V (DC)	18
Leikkuuleveys	cm	23
Teränkiinnityskiekon kierrosluku	1/min	9500
Palno (Ilman akkua)	g	1630
Äänenpalnetaso L_pA^1) Epävarmuus k_pA	dB (A)	773,0
Äänitehotaso L_vW^2* mitattu/taattuEpävarmuus k_vW	dB (A)	85 / 861,5
Käslin kohdistuva tärlnä a_vW^1) Epävarmuus k_vW	m/s ^2	3,21,5

Mittausmenetelmä: EN 50636-2-91 RL 2000/14/EC / S.I. 2001 No.1701

HUOMAUTUS: Ilmoltettu tärlnäpäästöarvo mltattlin määräysten mukalsen tarkastusmenetelmän mukaisesti ja sitä voidaan käyttää vertailussa muiden sähkötyökalujen kanssa. Tätä arvoa voidaan käyttää myös altistumisen vällaikalplintiln. Tärlnäpäästöarvo vol valhdella sähkötyökalun todellisen käytön alkana.

Järjestelmäakku	Yksikkö	Arvo (tuotenro 14902)PBA 18V 2,0Ah W-B
Akkujännite	V (DC)	18
Akkukapasiteetti	Ah	2,0
Kennoljen lukumäärä (LI-Ion)		5

Sopivat POWER FOR ALL System- akun laturit: AL 1810 CV / AL 1815 CV / AL18-20 / AL 1830 CV / AL 1880 CV.

Akun laturiAL 1810 CV P4A	Yksikkö	Arvo (tuotenro 14900)
Verkkojännite	V (AC)	220 – 240
Verkkotaajuus	Hz	50 – 60
Nimellisteho	W	26
Akun latausjännite	V (DC)	18
Maks. akun latausvirta	mA	1000
Akun latausaika 80% /97 – 100 % (noin)
PBA 18V 2,0Ah W-B	min.	96 / 124
PBA 18V 2,5Ah W-B	min.	120 / 154
PBA 18V 4,0Ah W-C	min.	192 / 244

Akun laturiAL 1810 CV P4A

Yksikkö Arvo (tuotenro 14900)

Sallittu latauslämpötila-alue °C 0 – 45

Paino EPTA-Procedure01:2014 mukaan

kg 0,17

Suojaluokka

□/II

Sopivat POWER FOR ALL System -akut: PBA 18V.

1. LISÄTARVIKKEET

GARDENAN RotorCut- varaterät turbotrimmerlin	Käytetyn muoviterän vaihtoon. tuotenro 5368
GARDENA Varateränkannatin	Saatavissa GARDENA Service -huoltopalvelun kautta.
GARDENA-Järjestelmääkku PBA 18V/45 P4A PBA 18V/72 P4A	Akku käyntiajan pidennystä varten tai vaihtoon.	tuotenro 14903 tuotenro 14905
GARDENAn Akkukäyttöinen pikkalaturi AL 1830 CV P4A	Nopeaan POWER FOR ALL System -akun PBA 18V..W-. lataukseen.	tuotenro 14901

9. HUOLTOPALVELU/TAKUU

Huoltopalvelu:

Ota yhteyttä oheisessa takuukortissa olevaan osoitteeseen.

Takuuilmoitus:

Takuu annetaan ainoastaan oheisen takuukortin määräysten mukaan.

Kuluvat osat:

Muoviterä ja teränkannatin ovat kuluvia osia eivätkä sen vuoksi kuulu takuun piiriin.

NO Accu trimmer

1. SIKKERHET	34
2. MONTASJE	35
3. BETJENING	36
4. VEDLIKEHOLD	36
5. LÄGRING	36
6. UTBEDRE FEIL	37
7. TEKNISKE DATA	37
8. TILBEH∅R	38
9. SERVICE/GARANTI	38

OHT! Kehavigastuste oht!

→ Hoidke laadija puhas. Mustumise töttu tekib elektrilöögi oht.

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!

OHT! Kehavigastuste oht!
