Τύπος προϊόντος	Κάμερα οπισθοπορείας
Μάρκα	Dometic
Μοντέλο	CAM360AHDHD
Κατηγορία	Σύστημα κάμερας οπισθοπορείας 360°
Τάση λειτουργίας	12 V DC (εύρος 10-16 V)
Ρεύμα λειτουργίας	~1 A / 12 V
Θερμοκρασία λειτουργίας	-20 °C έως +70 °C
Μέγιστη ανάλυση βίντεο	1920x1080p
Γωνία θέασης ανά κάμερα	180°
Αριθμός καμερών	4 (μπροστά, πίσω, αριστερά, δεξιά)
Τρόπος προβολής	Πανοραμική θέα 360°, λειτουργίες 2D/3D, υπερυψωμένη θέα
Εγγραφή βίντεο	Ναι, σε κάρτα SD (έως 128 GB), κυκλική προσωρινή μνήμη (buffer)
Ανίχνευση πεζών	Ναι, ενσωματωμένη λειτουργία ADAS
Τηλεχειριστήριο	Περιλαμβάνεται με αριθμητικά πλήκτρα και πλήκτρα πλοήγησης
Συνδεσιμότητα	Είσοδοι σκανδαλισμού (φλας, όπισθεν), καθολική έξοδος βίντεο
Εγγύηση	Νόμιμη εγγύηση
Συντήρηση και καθαρισμός	Καθαρίζετε τις κάμερες με ένα μαλακό, στεγνό πανί. Αποφύγετε τους διαλύτες.
Ασφάλεια	Μην ανοίγετε την κάμερα. Τηρείτε τις οδηγίες τοποθέτησης και καλωδίωσης.
Ανταλλακτικά και επισκευασιμότητα	Διαθέσιμα ανταλλακτικά: καλώδια, βραχίονες, δακτύλιοι O. Επισκευή από εξειδικευμένο προσωπικό.

Συχνές ερωτήσεις - CAM360AHDHD DOMETIC

Πώς να εγκαταστήσετε το σύστημα κάμερας CAM360AHDHD;

Η εγκατάσταση απαιτεί τη στερέωση των τεσσάρων καμερών (μπροστά, πίσω, αριστερά, δεξιά) στο εξωτερικό του οχήματος, τη σύνδεση του ελεγκτή και του δέκτη IR, και στη συνέχεια τη σύνδεση των καλωδίων τροφοδοσίας και σκανδαλισμού. Ακολουθήστε το διάγραμμα σύνδεσης στο εγχειρίδιο και πραγματοποιήστε βαθμονόμηση με τα παρεχόμενα χαλάκια.

Ποιοι είναι οι διαθέσιμοι τρόποι προβολής;

Το σύστημα προσφέρει αρκετές λειτουργίες: πανοραμική θέα 360°, υπερυψωμένη θέα (3D), λειτουργία Quad (4 κάμερες fish-eye), λειτουργία Dual+2D/3D και λειτουργία πλήρους οθόνης για συγκεκριμένη κάμερα. Οι λειτουργίες μπορούν να αλλάξουν μέσω του τηλεχειριστηρίου.

Πώς να εγγράψετε βίντεο;

Εισαγάγετε μια κάρτα SD (έως 128 GB) στον ελεγκτή. Η εγγραφή μπορεί να είναι αυτόματη ή χειροκίνητη. Τα βίντεο αποθηκεύονται σε κυκλική προσωρινή μνήμη· τα παλαιότερα αντικαθίστανται. Μπορείτε να εξάγετε τα βίντεο σε μια μονάδα USB μέσω του μενού Βίντεο.

Τι να κάνετε αν η οθόνη παραμένει μαύρη;

Ελέγξτε την τροφοδοσία (μπαταρία και ασφάλειες). Βεβαιωθείτε ότι η οθόνη είναι αναμμένη και ότι το τηλεχειριστήριο λειτουργεί (αντικαταστήστε τις μπαταρίες αν χρειαστεί). Εάν το πρόβλημα επιμένει, επανεκκινήστε το σύστημα πατώντας POWER.

Πώς να ρυθμίσετε την ώρα του συστήματος;

Μεταβείτε στο μενού Setup > Time. Μπορείτε να ρυθμίσετε χειροκίνητα την ημερομηνία και την ώρα ή να χρησιμοποιήσετε τον συγχρονισμό GPS (δεν υποστηρίζεται σε αυτό το μοντέλο). Ρυθμίστε επίσης τη θερινή ώρα αν χρειαστεί.

Το σύστημα ανιχνεύει πεζούς;

Ναι, το σύστημα CAM360AHDHD είναι εξοπλισμένο με λειτουργία ADAS ανίχνευσης πεζών στις περιοχές επικάλυψης των καμερών. Αυτή η λειτουργία μπορεί να ενεργοποιηθεί στο μενού Guidance > Adas Setup.

Ποια είναι η εμβέλεια του υπέρυθρου τηλεχειριστηρίου;

Το τηλεχειριστήριο IR λειτουργεί σε μέγιστη απόσταση περίπου 10 μέτρων, υπό την προϋπόθεση ότι ο δέκτης IR είναι εγκατεστημένος σε μια ελεύθερη περιοχή, χωρίς εμπόδια μεταξύ του τηλεχειριστηρίου και του δέκτη.

Μπορώ να χρησιμοποιήσω μια μονάδα USB αντί για κάρτα SD;

Όχι, το σύστημα χρησιμοποιεί κάρτα SD για εγγραφή βίντεο. Η μονάδα USB προορίζεται για εξαγωγή αρχείων βίντεο και μεταφορά αρχείων βαθμονόμησης.

Πώς να βαθμονομήσετε το σύστημα μετά την εγκατάσταση;

Τοποθετήστε τα παρεχόμενα χαλάκια βαθμονόμησης σε κάθε γωνία του οχήματος (τουλάχιστον 20 cm). Βεβαιωθείτε για ομοιόμορφο φωτισμό. Στο μενού Guidance, ακολουθήστε τις οδηγίες στην οθόνη για αυτόματη βαθμονόμηση.

Τι να κάνετε σε περίπτωση λήθης του κωδικού πρόσβασης;

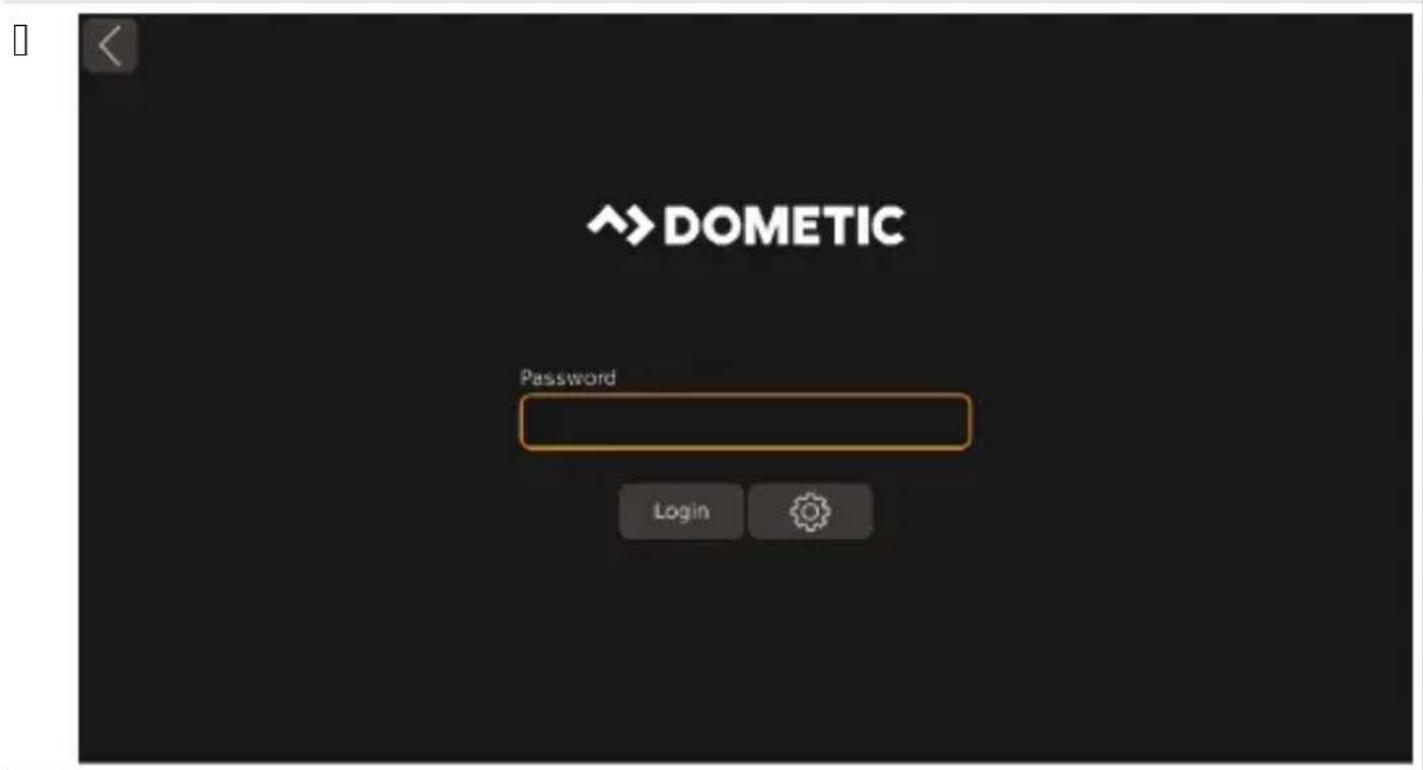

Ο προεπιλεγμένος κωδικός πρόσβασης είναι 88888888. Εάν τον έχετε αλλάξει και τον έχετε ξεχάσει, επικοινωνήστε με τον κατασκευαστή για να λάβετε ένα κλειδί επαναφοράς. Θα πρέπει να προσκομίσετε απόδειξη αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CAM360AHDHD DOMETIC

Πίνακας περιεχομένων Σημαντικές σημειώσεις......XZJ Επεξήγηση των συμβόλων......XZJ Σχετικά έγγραφα......XZQ Υποδείξεις ασφαλείας......XZQ Περιεχόμενα συσκευασίας......XZV Πρόσθετος εξοπλισμός......XZK Προβλεπόμενη χρήση......XZK Τεχνική περιγραφή......XZK Εγκατάσταση......YJ Λειτουργία......YQY Αντιμετώπιση βλαβών......YI X Εγγύηση......YI Y Απόρριψη......YI Y Τεχνικά χαρακτηριστικά......YI Z

Σημαντικές σημειώσεις

Παρακαλούμε να διαβάσετε προσεκτικά αυτές τις οδηγίες και να ακολουθήσετε όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που περιλαμβάνονται στο εγχειρίδιο αυτού του προϊόντος, έτσι ώστε να διασφαλίζεται πάντοτε η σωστή εγκατάσταση, χρήση και συντήρηση του προϊόντος. Αυτές οι οδηγίες ΠΡΕΠΕΙ πάντοτε να συνοδεύουν το προϊόν.

Με τη χρήση του προϊόντος επιβεβαιώνετε δια του παρόντος ότι έχετε διαβάσει προσεκτικά όλες τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις καθώς και ότι έχετε κατανοήσει και συμφωνείτε να τηρήσετε τους όρους και τις προϋποθέσεις που ορίζονται στο παρόν έγγραφο. Συμφωνείτε να χρησιμοποιείτε αυτό το προϊόν μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση, πάντοτε σύμφωνα με τις οδηγίες, τους κανονισμούς και τις προειδοποιήσεις που ορίζονται στο παρόν εγχειρίδιο προϊόντος καθώς και σύμφωνα με όλους τους ισχύοντες νόμους και κανονισμούς. Σε περίπτωση μη ανάγνωσης και/ή τήρησης των οδηγιών και των προειδοποιήσεων που ορίζονται στο παρόν έγγραφο, ενδέχεται να προκληθούν τραυματισμοί σε σάς τον ίδιο και σε τρίτους, ζημιά στο προϊόν σας ή υλικές ζημιές σε άλλες ιδιοκτησίες ή στο άμεσο περιβάλλον. Αυτό το εγχειρίδιο προϊόντος, συμπεριλαμβανομένων των οδηγιών, των κανονισμών, των προειδοποιήσεων και των σχετικών εγγράφων, ενδέχεται να υποβληθεί σε τροποποιήσεις και ενημερώσεις. Για ενημερωμένες πληροφορίες για το προϊόν, επισκεφθείτε την ηλεκτρονική διεύθυνση documents.dometic.com.

Επεξήγηση των συμβόλων

Μια λέξη σήμανσης επιτρέπει την αναγνώριση μηνυμάτων για την ασφάλεια και μηνυμάτων για υλικές ζημιές και υποδεικνύει τον βαθμό ή το επίπεδο σοβαρότητας του κινδύνου.

ΚΙΝΔΥΝΟΣ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, θα προκληθεί θανατηφόρο ατύχημα ή σοβαρός τραυματισμός.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, μπορεί να προκληθεί θανατηφόρο ατύχημα ή σοβαρός τραυματισμός.

ΠΡΟΦΥΛΑΞΗ!

Καταδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποτραπεί, μπορεί να προκληθεί μικρής ή μέτριας σοβαρότητας τραυματισμός.

ΠΡΟΣΟΧΗ!

Καταδεικνύει μια κατάσταση, η οποία εάν δεν αποτραπεί, μπορεί να προκληθούν υλικές ζημιές.

ΥΠΟΔΕΙΞΗ: Συμπληρωματικές πληροφορίες για τον χειρισμό του προϊόντος.

3 Σχετικά έγγραφα

Μπορείτε να βρείτε περισσότερες πληροφορίες για τη χρήση στον οδηγό διαμόρφωσης στην ηλεκτρονική διεύθυνση _r.dometic.com/beaeYa.

N Υποδείξεις ασφαλείας

Πρέπει να τηρείτε τις οδηγίες και τους κανόνες ασφαλείας, που ορίζονται από τον κατασκευαστή του οχήματος και τα συνεργεία σέρβις.

Πρέπει να τηρείτε τους σχετικούς νομικούς κανονισμούς.

ΚΙΝΔΥΝΟΣ! Κίνδυνος έκρηξης

Η μη τήρηση αυτών των προειδοποιήσεων έχει ως αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.

Η κάμερα δεν απαλλάσσει τον οδηγό από την υποχρέωση να δείχνει προσοχή όταν οδηγεί. Οδηγός παραμένει πλήρως υπεύθυνος για την οδήγηση του οχήματος, για την εκπλήρωση των υποχρεώσεων οδικής ασφάλειας και για τη συμμόρφωση με τις απαιτήσεις για την οδική ασφάλεια που προβλέπονται από το νόμο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος τραυματισμού

Η μη τήρηση αυτών των προειδοποιήσεων ενδέχεται να έχει ως αποτέλεσμα την πρόκληση θανάτου ή σοβαρού τραυματισμού.

Αυτή η κάμερα μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 3 ετών και πάνω καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εάν επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς κινδύνους. Στερεώστε κατάλληλα τα εξαρτήματα που τοποθετούνται στο όχημα, ώστε να μην είναι δυνατόν να φύγουν από τη θέση τους υπό οποιεσδήποτε συνθήκες (απότομο φρενάρισμα, ατυχήματα) και να προκαλέσουν τραυματισμούς στους επιβάτες του οχήματος. Μην τοποθετείτε εξαρτήματα σε οποιοδήποτε σημείο του οχήματος όπου μπορεί να ανοίξει αερόσακος. Μπορεί να προκληθεί τραυματισμός εάν ανοίξει ο αερόσακος.

Οι ανεπαρκείς συνδέσεις γραμμών παροχής ρεύματος μπορεί να προκαλέσουν βραχυκυκλώματα και:

e Εκδήλωση φωτιάς στα καλώδια

e Άνοιγμα του αερόσακου

e Ζημιά στις ηλεκτρονικές διατάξεις ελέγχου

Ηλεκτρικές δυσλειτουργίες (στα φλας, στα φώτα φρένων, στην κόρνα, στο σύστημα ανάφλεξης, στα φώτα)

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος τραυματισμού

Η μη τήρηση αυτών των συστάσεων ενδέχεται να έχει ως αποτέλεσμα την πρόκληση ελαφρού ή μέτριου τραυματισμού.

Στερεώστε κατάλληλα οποιαδήποτε εξαρτήματα του συστήματος που καλύπτονται από το αμάξωμα, ώστε να μην είναι δυνατόν να φύγουν από τη θέση τους ή να προκαλέσουν ζημιά σε άλλα εξαρτήματα ή καλώδια ή να επηρεάσουν τις λειτουργίες του οχήματος (σύστημα διεύθυνσης, πεντάλ κ.λπ.). Πρέπει να ακολουθείτε πάντα τις οδηγίες ασφαλείας του κατασκευαστή του οχήματος. Ορισμένες εργασίες (π.χ. στα συστήματα συγκράτησης, όπως ο αερόσακος κ.λπ.) επιτρέπεται να εκτελούνται μόνο από πιστοποιημένα και ειδικευμένα άτομα.

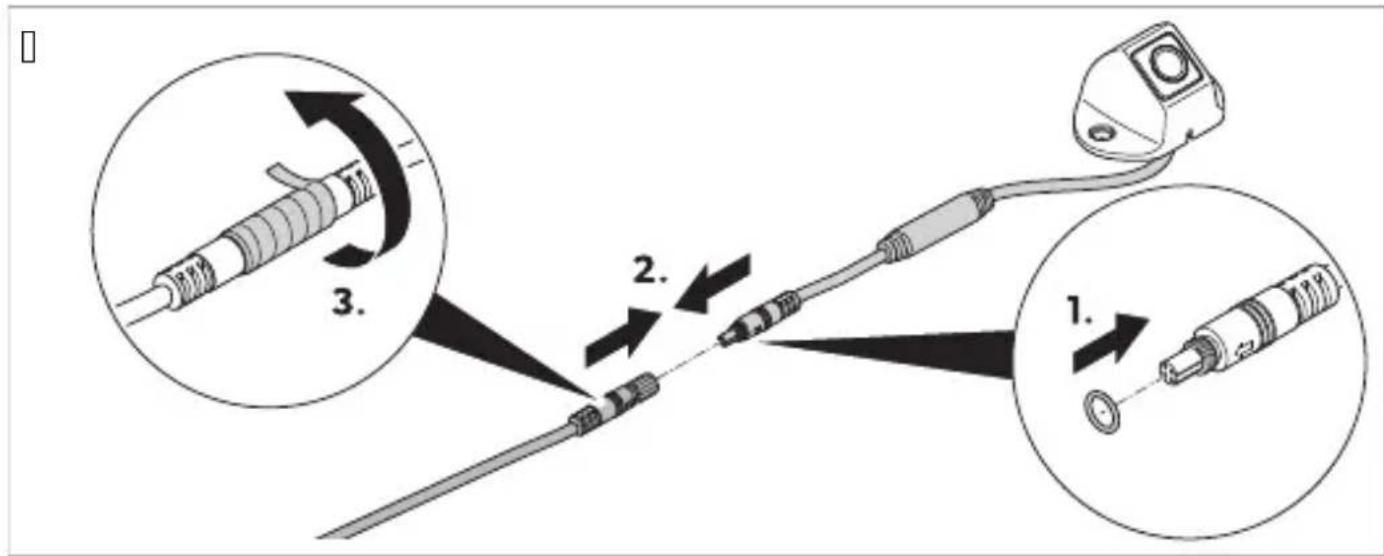

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Για να μην προκληθεί ζημιά όταν εκτελείται διάτρηση, πρέπει να βεβαιώνεστε ότι υπάρχει επαρκής χώρος στην άλλη πλευρά, ώστε να μπορεί να εξέλθει η κεφαλή διάτρησης. Πρέπει να αφαιρείτε τα γρέζια από όλες τις οπές διάτρησης και να τις καλύπτετε με αντισκωριακό προϊόν. Όταν εκτελείτε εργασίες στο ηλεκτρικό σύστημα, πρέπει να αποσυνδέετε τις μπαταρίες από τη γείωση του οχήματος. Αυτό ισχύει για τις κύριες και για τις πρόσθετες μπαταρίες. Όταν εκτελείτε εργασίες στα παρακάτω καλώδια, πρέπει να χρησιμοποιείτε μόνο ωτία καλωδίων, βύσματα και χιτώνια γλωττίδων που διαθέτουν μόνωση: e TJ (απευθείας είσοδος από τον θετικό πόλο της μπαταρίας) e QK (συνδεδεμένος θετικός πόλος, πίσω από την μπαταρία) e TQ (καλώδιο επιστροφής από την μπαταρία, γείωση) e KY (φως οπισθοπορείας)

Μην χρησιμοποιείτε συνδέσμους καλωδίων από πορσελάνη.

Χρησιμοποιήστε εργαλείο τσακίσματος καλωδίων για να συνδέσετε τα καλώδια.

Για να συνδέσετε το καλώδιο ΤΩ πρέπει να το βιδώσετε (γείωση).

e Βιδώστε το καλώδιο χρησιμοποιώντας ωτίο καλωδίων και ροδέλα σφάλισης σε ένα από τα μπουζόνια γείωσης του οχήματος ή

e Βιδώστε το καλώδιο στη λαμαρίνα του αμαξώματος χρησιμοποιώντας ωτίο καλωδίων και αυτοκοχλιούμενη λαμαρινόβιδα.

Βεβαιωθείτε ότι υπάρχει καλή σύνδεση με τη γείωση.

Εάν αποσυνδεθεί η μπαταρία, όλα τα δεδομένα που είναι αποθηκευμένα στη μη διατηρήσιμη μνήμη θα χαθούν. Μπορεί να χρειαστεί επαναφορά των δεδομένων. Σε αυτήν την περίπτωση, ακολουθήστε τις οδηγίες του κατασκευαστή του οχήματος. Μπορείτε να βρείτε τις οδηγίες για την εκτέλεση όλων των ρυθμίσεων στις οδηγίες χειρισμού.

Όταν εκτελείτε δοκιμή τάσης στα καλώδια πρέπει να χρησιμοποιείτε μόνο δοκιμαστικό τάσης με δίοδο λυχνία ή βολτόμετρο. Τα δοκιμαστικά τάσης με λαμπτήρα καταναλώνουν υπερβολικά πολλή τάση και μπορεί να προκαλέσουν ζημιά στο ηλεκτρονικό σύστημα του οχήματος.

Όταν κάνετε τις ηλεκτρικές συνδέσεις πρέπει να βεβαιώνεστε για τα εξής:

Τα καλώδια δεν έχουν τσακίσει ή συστραφεί. Τα άκρα των συνδέσεων δεν τρίβονται μεταξύ τους. Τα καλώδια δεν περνούν μέσα από οπές με κοφτερά άκρα χωρίς προστασία.

Μονώστε όλες τις συνδέσεις.

Για να προστατέψετε όλα τα καλώδια από μηχανικές καταπονήσεις, στερεώστε τα με δεματικά καλωδίων ή μονωτική ταινία, π.χ. σε άλλες υπάρχουσες γραμμές.

Ακολουθήστε τις οδηγίες εγκατάστασης και χειρισμού για την οθόνη.

Μην ανοίγετε την κάμερα.

Μην τραβάτε τα καλώδια.

Μην εκθέτετε τα καλώδια σε διαλύτες, όπως βενζόλιο, για μεγάλες χρονικές περιόδους.

Μην χρησιμοποιείτε τις κάμερες μέσα σε νερό.

Εγκαταστήστε τα καλώδια σε επαρκή απόσταση από καυτά ή κινούμενα εξαρτήματα του οχήματος (σωλήνες εξάτμισης, σωλήνες εξαγωγής κινητήριων αξόνων, κινητήριους άξονες, φώτα, ανεμιστήρες, θερμαντήρες κ.λπ.).

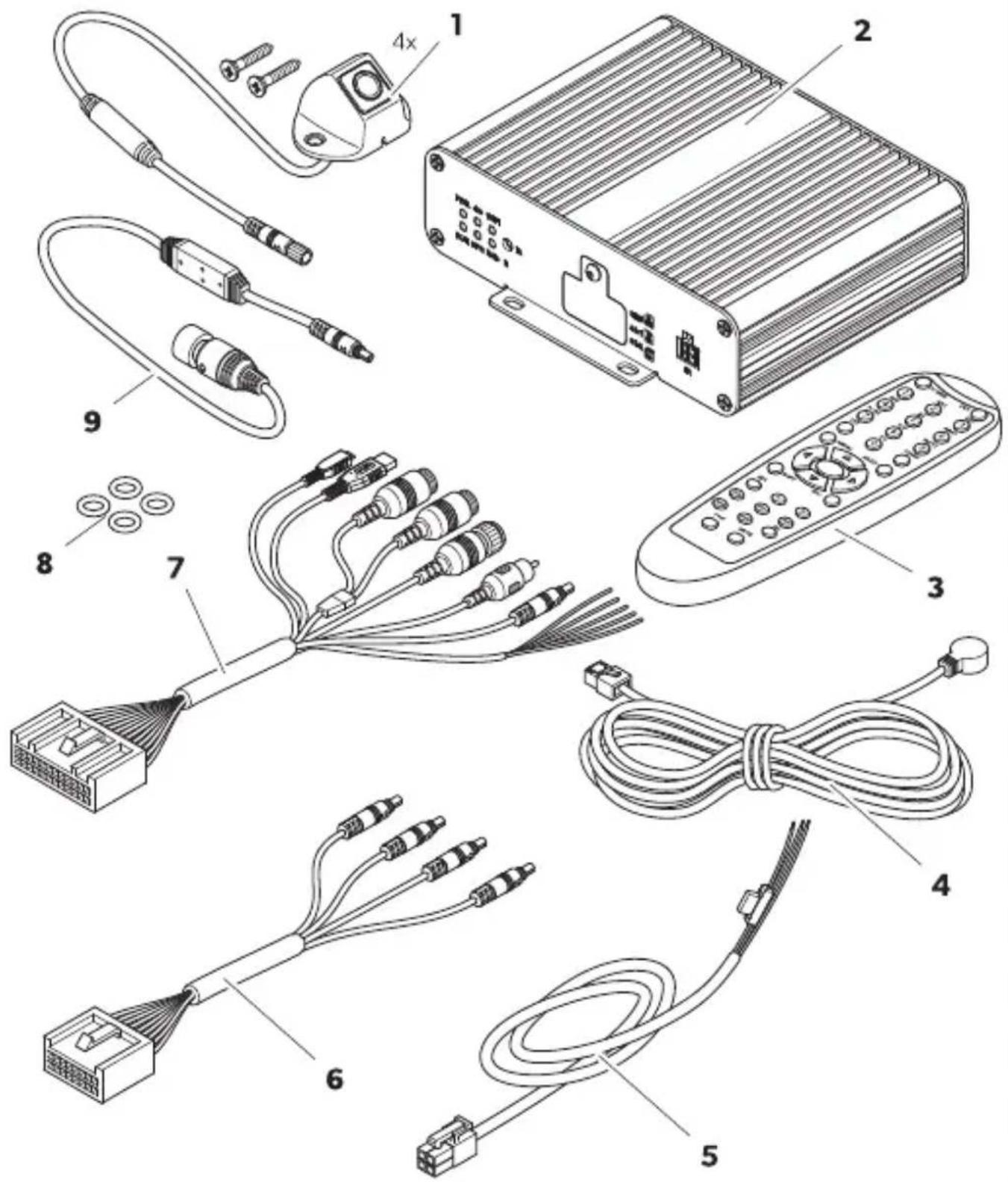

Αρ. Εξάρτημα Ποσότητα

Q	Κάμερα	V
I	Ελεγκτής	Q
T	Τηλεχειριστήριο	Q
V	Δέκτης IU Q
Αρ. Εξάρτημα Ποσότητα
Κ	Καλώδιο σύνδεσης οχήματος	0
Ψ	Σύνδεσησυρματόσχοινου για τα καλώδια της κάμερας	0
Χ	Καλώδιο σύνδεσης γενικήχρήσης	0
Υ	Στεγανοποιητικοίδακτύλιοι	V
Ζ	Καλώδιο σύνδεσης οθόνης	0

QPH Πρόσθετος εξοπλισμός

Διαθέσιμος πρόσθετος εξοπλισμός (δεν περιλαμβάνονται στη συσκευασία):

Εξάρτημα Κωδικός
Σετβαθμονόμησης, Ζχαλάκια	ZWI J J QTI TJ

6 Προβλεπόμενη χρήση

Το σύστημα καμερών προορίζεται για χρήση σε οχήματα. Οι κάμερες μεταδίδουν εικόνες σε πανοραμική προβολή, η οποία παρέχει μια εικόνα του περιβάλλοντος του οχήματος στα πλάγια, μπροστά και πίσω.

Το σύστημα καμερών χρησιμοποιείται για παρακολούθηση του άμεσου περιβάλλοντος του οχήματος, π.χ., κατά την οδήγηση, την αλλαγή λωρίδων, την εκτέλεση ελιγμών ή τη στάθμευση. Η εμφάνιση της εικόνας της κάμερας καθορίζεται από σήματα ενεργοποίησης.

Αυτό το προϊόν είναι κατάλληλο μόνο για τον προβλεπόμενο σκοπό και την προβλεπόμενη χρήση σύμφωνα με αυτές τις οδηγίες.

Αυτό το εγχειρίδιο παρέχει πληροφορίες που είναι απαραίτητες για τη σωστή εγκατάσταση και χρήση του προϊόντος. Σε περίπτωση λανθασμένης εγκατάστασης ή/και χρήσης ή συντήρησης, θα προκύψει μη ικανοποιητική απόδοση και, πιθανώς, βλάβη.

Ο κατασκευαστής δεν αποδέχεται καμία ευθύνη για τυχόν τραυματισμούς ή ζημιές στο προϊόν, που οφείλονται σε:

• Λανθασμένη τοποθέτηση, συναρμολόγηση ή σύνδεση, συμπεριλαμβανομένης της υπερβολικά υψηλής τάσης • Λανθασμένη συντήρηση ή χρήση μη αυθεντικών ανταλλακτικών εξαρτημάτων, που δεν προέρχονται από τον κατασκευαστή • Μετατροπές στο προϊόν χωρίς τη ρητή άδεια του κατασκευαστή • Χρήση για σκοπούς διαφορετικούς από αυτούς που περιγράφονται σε αυτό το εγχειρίδιο. Ο κατασκευαστής διατηρεί το δικαίωμα αλλαγής της εμφάνισης και των προδιαγραφών του προϊόντος.

Τεχνική περιγραφή

Το σύστημα καμερών αποτελείται από τέσσερις κάμερες ευρυγώνιας λήψης που βρίσκονται στην μπροστινή, στην πίσω, στην αριστερή και στη δεξιά πλευρά του οχήματος. Το σύστημα βίντεο εμφανίζει ένα γραφικό οχήματος στη συνδεδεμένη οθόνη, το οποίο επιδέχεται προσαρμογή. Ένας επεξεργαστής βίντεο συγχωνεύει τις καταγεγραμμένες εικόνες σε μια πανοραμική προβολή, η οποία δείχνει τον χώρο γύρω από το όχημα. Το σύστημα καμερών μπορεί να εμφανίζει εικόνες από τις κάμερες σε διάφορες προβολές ή συνδυασμένα. Στην προβολή αυτή, οι εικόνες από τις κάμερες εμφανίζονται ως

λήψεις από ψηλά. Η εικόνα από κάθε κάμερα εμφανίζεται ξεχωριστά. Στην προβολή αυτή, οι εικόνες από τις κάμερες εμφανίζονται ως συνδυασμένη περιμετρική προβολή ή ξεχωριστά ως ευρυγώνια προβολή ή ως προβολή γενικής κάτοψης. Οι κάμερες δημιουργούν μια εικονική κάμερα που κινείται γύρω από το όχημα ανάλογα με τις ρυθμίσεις και τα σήματα ενεργοποίησης.

Το σύστημα καμερών διαθέτει λειτουργία εντοπισμού πεζών στις περιοχές όπου οι εικόνες των καμερών επικαλύπτονται στις γωνίες του οχήματος, η οποία υποστηρίζει το επίπεδο ασφαλείας.

Το σύστημα καμερών ενεργοποιείται όταν εκκινείται το όχημα.

Ανάλογα με τις ρυθμίσεις, οι μεμονωμένες κάμερες μπορούν να ενεργοποιούνται από σήματα ενεργοποίησης, π.χ. όταν χρησιμοποιούνται τα φλας ή η όπισθεν.

Η μονάδα ελέγχου προσφέρει πολλές λειτουργίες, όπως:

• Μια οθόνη με μόνιμα διαιρεμένη προβολή ή με διαιρεμένη προβολή που ενεργοποιείται από ένα σήμα ελέγχου • Αυτόματη λειτουργία πλήρους οθόνης για την κάμερα οπισθοπορείας ως λειτουργία καθρέφτη οπισθοπαρατήρησης • Μια μόνιμη λειτουργία πλήρους οθόνης για την πανοραμική προβολή

Τα βίντεο από τις κάμερες μπορούν να αποθηκεύονται με βάση την αρχή της κυκλικής προσωρινής αποθήκευσης, ενώ η αναπαραγωγή τους μπορεί να γίνεται μέσα από το σύστημα καμερών. Όταν ολοκληρώνεται μια ακολουθία εγγραφής, η επόμενη ακολουθία εγγραφής ξεκινά αυτόματα. Η διάρκεια της ακολουθίας εγγραφής επιδέχεται προσαρμογή. Όταν γεμίσει η μνήμη, το παλαιότερο αρχείο αντικαθίσταται αυτόματα.

Η αναπαραγωγή των βίντεο μπορεί να γίνεται σε μια οθόνη LCD, σε μια εξωτερική οθόνη ή μέσω υπολογιστή με χρήση των καρτών SD. Για την αναπαραγωγή των βίντεο σε υπολογιστή, πρέπει να υπάρχει εύκολη πρόσβαση στο κάλυμμα των καρτών SD στον ελεγκτή και ο υπολογιστής πρέπει να υποστηρίζει τη μορφή βίντεο AVI.

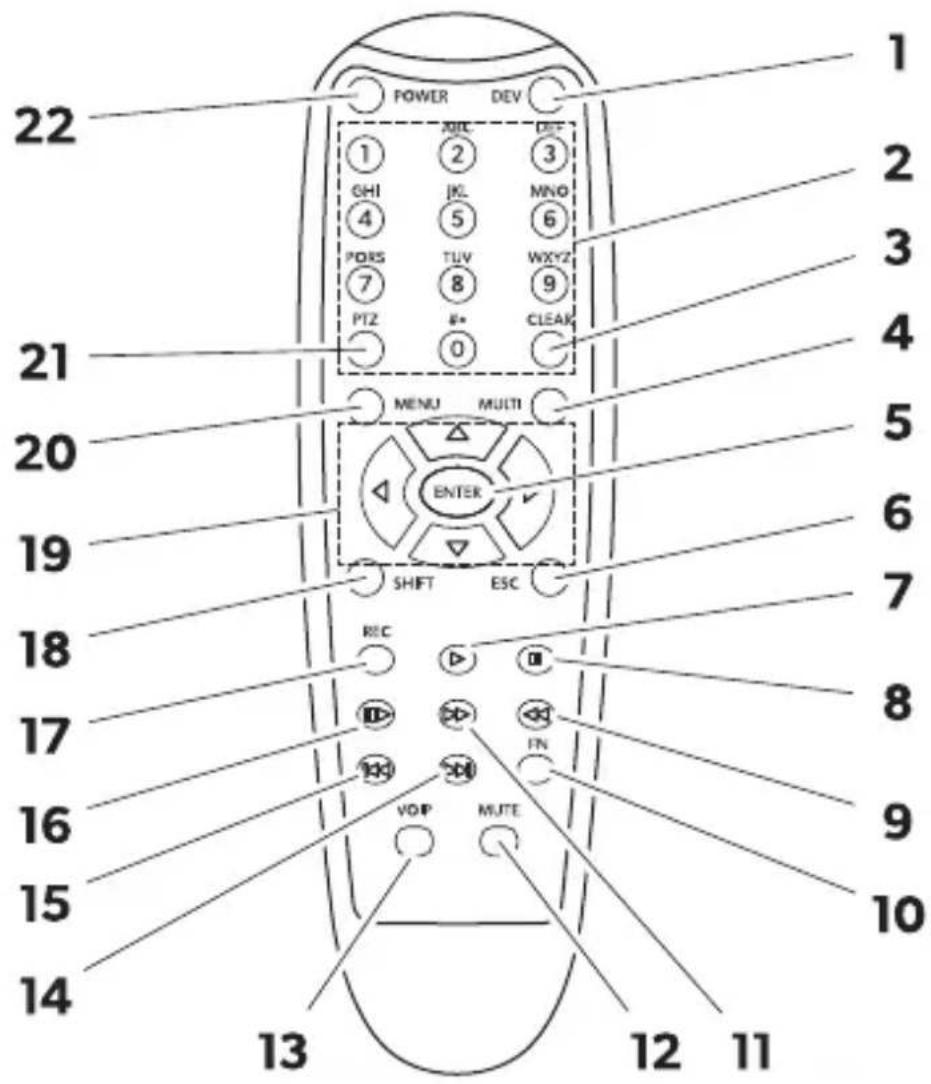

Αρ.	Πλήκτρο Περιγραφή
Q	DEV	Καμία λειτουργία.
I J ImIZ		ε Εκτελείτην εναλλαγήμεταξύ τωνλειτουργιών της κάμερας στηνκύρια διεπαφή ανάλογα μετο προεπιλεγμένο σετ προβολής.ε Επιλέγειδιάφορα στοιχεία στο κύριο μενού.ε Εισαγάγει τους αντίστοιχους αριθμούς που αναγράφονται στα κουμπιά.
T	CLEAR	Διαγράφει τον τελευταίοαριθμό πουκαταχωρήθηκε ή το τελευταίο γράμμα ή χαρακτήραπου επιλέχτηκε.
V	MULTI	Εκτελεί την εναλλαγή στηνπροβολή γενικής κάτοψης στην κύρια διεπαφή.Εμφανίζεται εικόνα μόνοαπό μια κάμερα.
K	ENTER	Ανοίγει τοκύριο μενού ήεπιβεβαιώνει τοεπιλεγμένο στοιχείο τουμενού.
W	ESC	Κλείνειτο κύριο μενού ή επαναφέρει στηνοθόνη το κύριομενού.
X	▷	Καμία λειτουργία.
Y	OO
Z	◀◀
QJ	FN
QQ	▶
QI	MUTE
QT	VOIP
QV	▶
QK	▶
QW	▶
QX	REC
QY	SHIFT	e Εμφανίζει τηλειτουργία προβολής Quad(βλ. Λειτουργίες κάμεραςστη σελίδα YJ Kc.e Ανοίγειή κλείνει το κύριομενού.e Επιλέγει διαδοχικά ρυθμίσεις και διαμορφώσεις σε ορισμένα παράθυρα.
QZ	◀	e Ανοίγειτην περιμετρική προβολή στην κύριαδιεπαφή και περιστρέφει την προβολήτης κάμερας προς τα αριστερά b ◀ ή προς τα δεξιά b ▷καιεπιλέγει την προβολήτης εικόναςπίσω από τούχημα b ▼ ή μπρο-στάαπό τούχημα b △e Επιλέγει διαδοχικά ρυθμίσεις και διαμορφώσεις σε ορισμένα παράθυρα.
	▶
	△
	▽
I J	MENU	Καμίαλειτουργία.
I Q	PTZ	Εισαγάγειμια υποδιαστολή.
I I	POWER	Ενεργοποιεί και απενεργοποιείτο σύστημα των καμερών.Aυτή ηλειτουργία είναιμπλοκαρισμένη στη διεπαφή σύνδεσης,στα μενού και στις ρυθμίσεις.

SPH Εικονίδια κύριας διεπαφής

Τα ακόλουθα εικονίδια εμφανίζονται στη πάνω δεξιά γωνία της κύριας διεπαφής όταν έχουν ενεργοποιηθεί.

Εικονίδιο	Περιγραφή
[03YD]	Το σήμα MDS είναι καλό.
	Το σήμα MDS είναι μέτριο.
[04C4]	Το σήμα MDS είναι χαμηλό.
[800Z]	Δεν ανιχνεύεται σήμαMDS.
[2C8W]	Υπάρχεισυνδεδεμένη μονάδα nashkai λειτουργεί.
[1H0T5]	Δεν έχειεντοπιστεί μονάδα nash.
	Η συνδεδεμένη μονάδα nashδεν λειτουργεί σωστά.
	Υπάρχεισυνδεδεμένη κάρτα SL καιλειτουργεί.
	Δεν έχειεντοπιστεί κάρτα SL .
	Η συνδεδεμένη κάρτα SL δεν λειτουργείσωστά.
[00XY]	Το σύστημα καμερών καταγράφει τιςεμφανιζόμενες εικόνες από τις κάμερες.
[ΑΧWH]	Η εικόνα της μπροστινής κάμερας εμφανίζεται αριστερά από τοβέλος.
[0W30]	Η εικόνα της δεξιάς κάμερας εμφανίζεται αριστερά από το βέλος.
	Η εικόνα της κάμερας οπισθοπαρατήρησης εμφανίζεται αριστερά από το βέλος.
[40XD]	Η εικόνα της αριστερής κάμερας εμφανίζεται αριστερά από τοβέλος.

SP3 Μενού και ρυθμίσεις

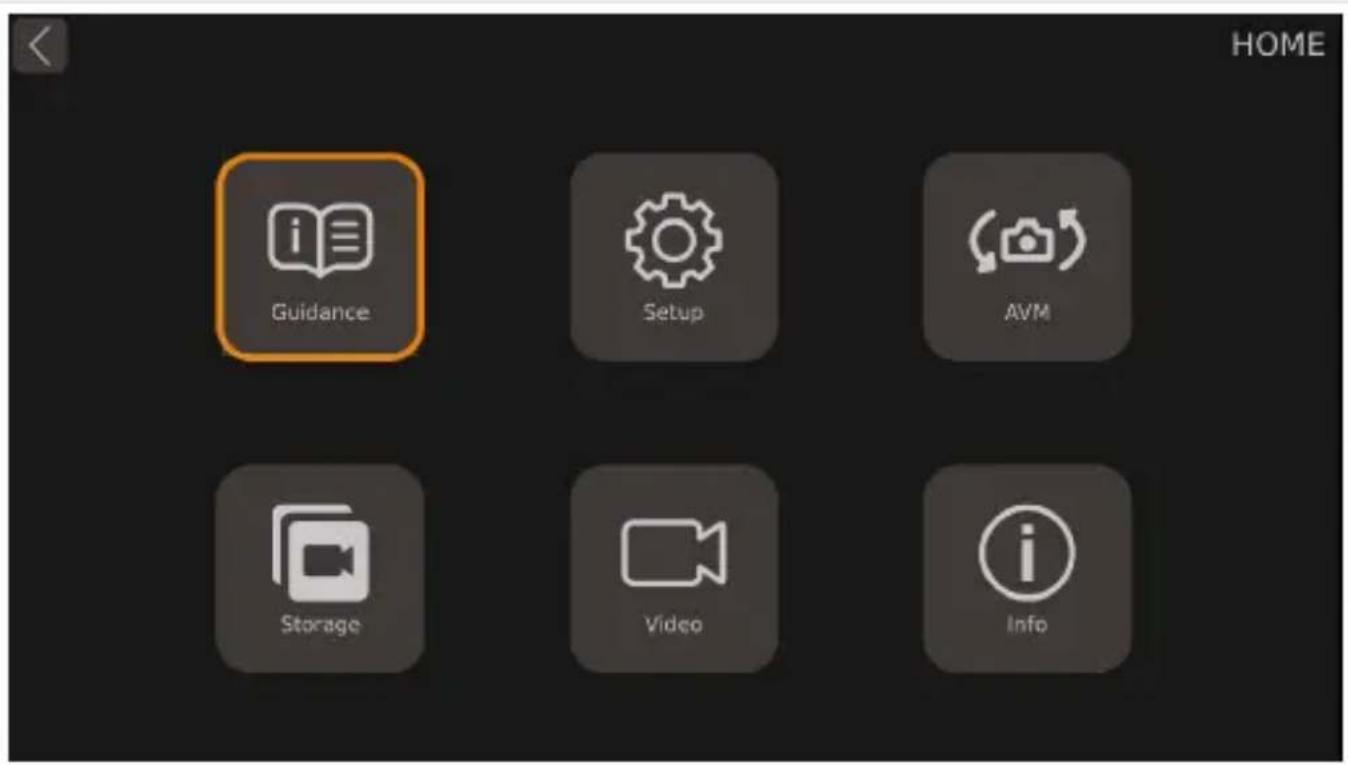

Το κύριο μενού υποδιαιρείται σε 5 κατηγορίες.

Χαρακτηριστικό Περιγραφή

Guidance	Περιέχειοδηγούς γιατην εκτέλεση βαθμονόμησης,για τη ρύθμιση της περιμετρικής προβολής καιτης ώρας, για το "das(Προηγμένο σύστημα υποβοήθησης οδηγού) καιτη λειτουργίαL aU (Εγγραφήψηφιακού βίντεο).

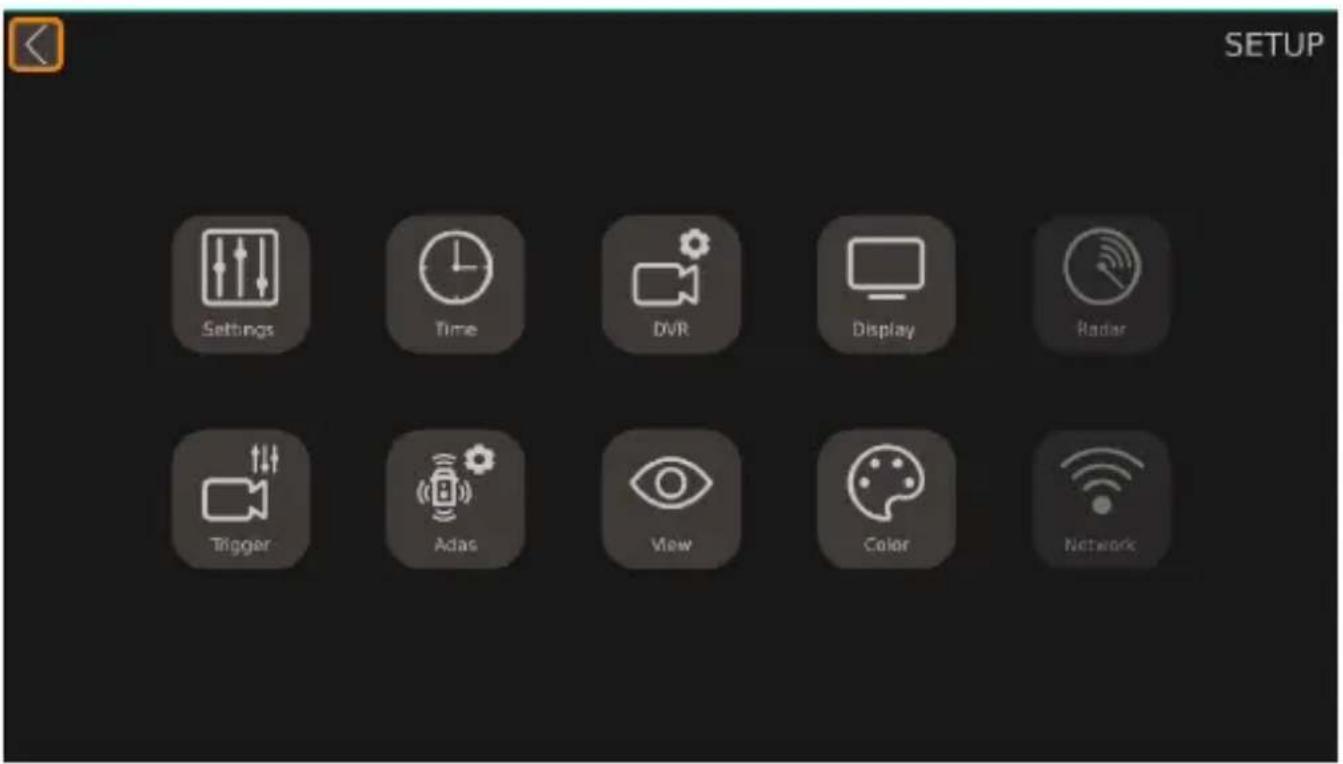

Setup	Περιέχειγενικές ρυθμίσεις γιατην προβολή I L /TL Ρτην αναλογία διαστάσεωντης οθόνης γιατις συνδυασμένες προβολέςκαι τηρύθμιση για τιςλειτουργίες ενεργοποίησης καιαπενεργοποίησης.
AVM	Σύστημαπαρακολούθησηςμε περιμετρική προβολή b" aMcΠεριέχειτις ρυθμίσεις γιατη βαθμονόμηση, την αλλαγή μοντέλου οχήματος, τηνπροβολή τωνρυθμίσεων, τη γραμμή στάθμευσης και τη ανάλυση των εικόνων.
Storage	Περιέχειπληροφορίες σχετικάμε τηδιαχείριση του αποθηκευτικού χώρου.
Video	Περιέχειεπιλογές διαχείρισης εγγραφών γιατον έλεγχο καιτην εξαγωγή βίντεο.
Info	Περιέχειδεδομένα πληροφόρησηςσχετικά με την έκδοσητων f D. και Mf . .

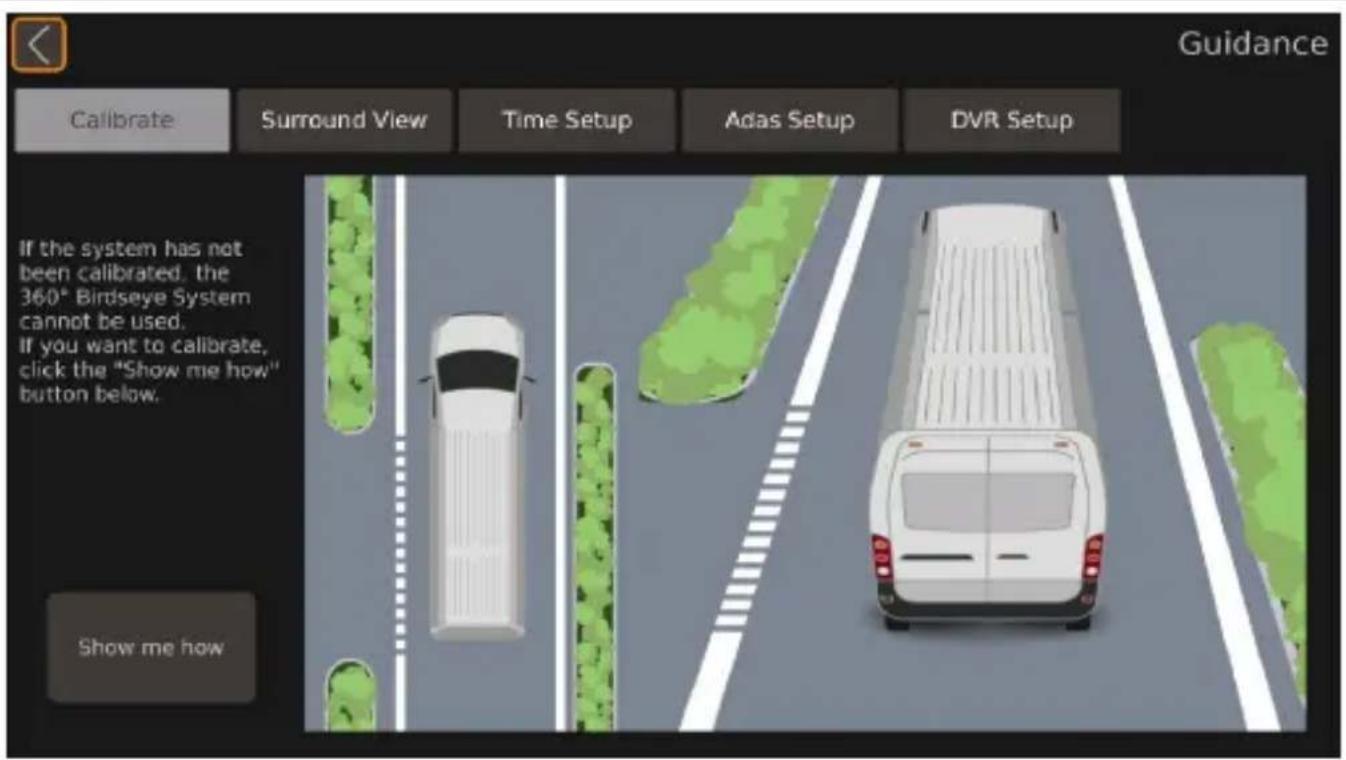

Guidance

Το σύστημα βίντεο διαθέτει μια λειτουργία καθοδήγησης, η οποία καθοδηγεί τον χρήστη για τον καθορισμό των πιο σημαντικών ρυθμίσεων και τις επεξηγεί με κινούμενες εικόνες.

Χαρακτηριστικό Περιγραφή

Calibrate	Περιέχει τον οδηγό γιατη βαθμονόμηση του συστήματος καμερών.
Surround View	Περιέχει τον οδηγό γιατη ρύθμιση της περιμετρικήςπροβολής.

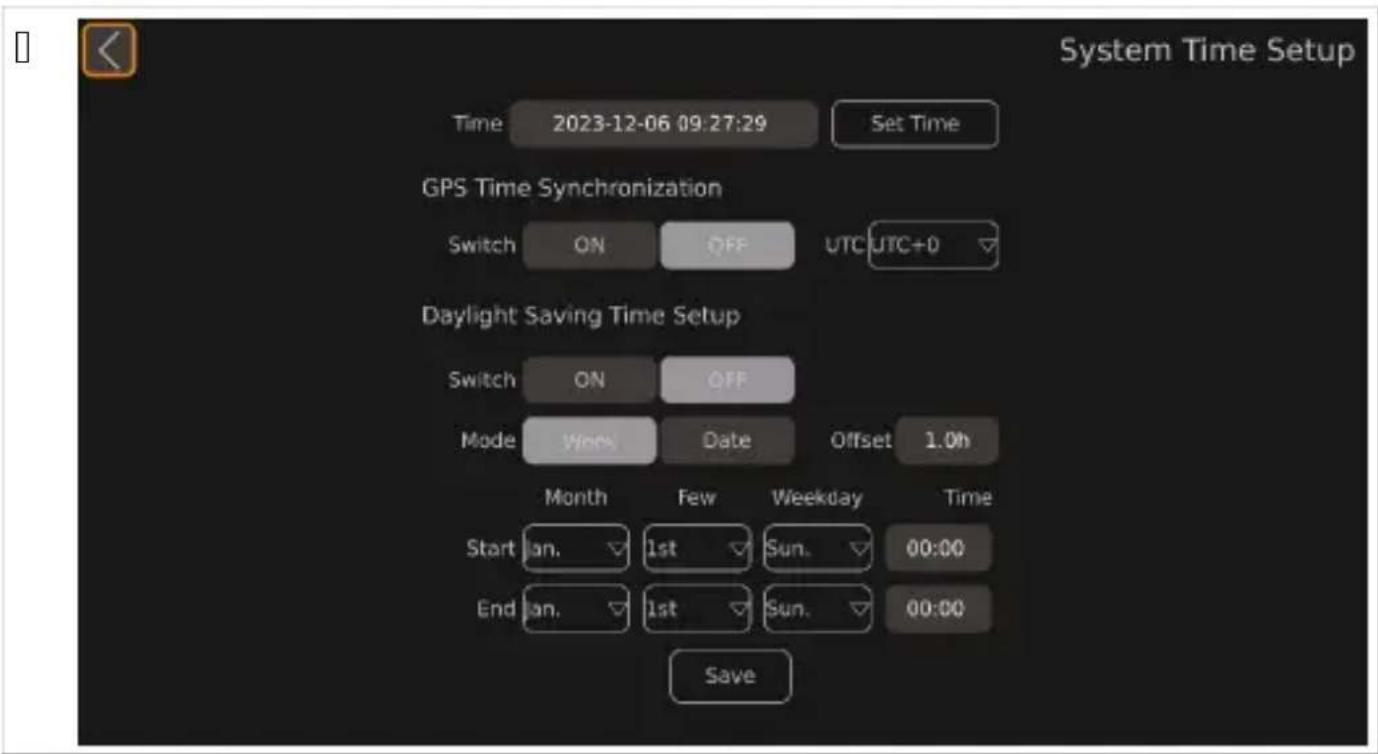

Time Setup	Περιέχει τον οδηγό γιατη ρύθμιση της ώρας.
Adas Setup	Περιέχει τον οδηγό γιατο σύστημα εντοπισμού πεζών.

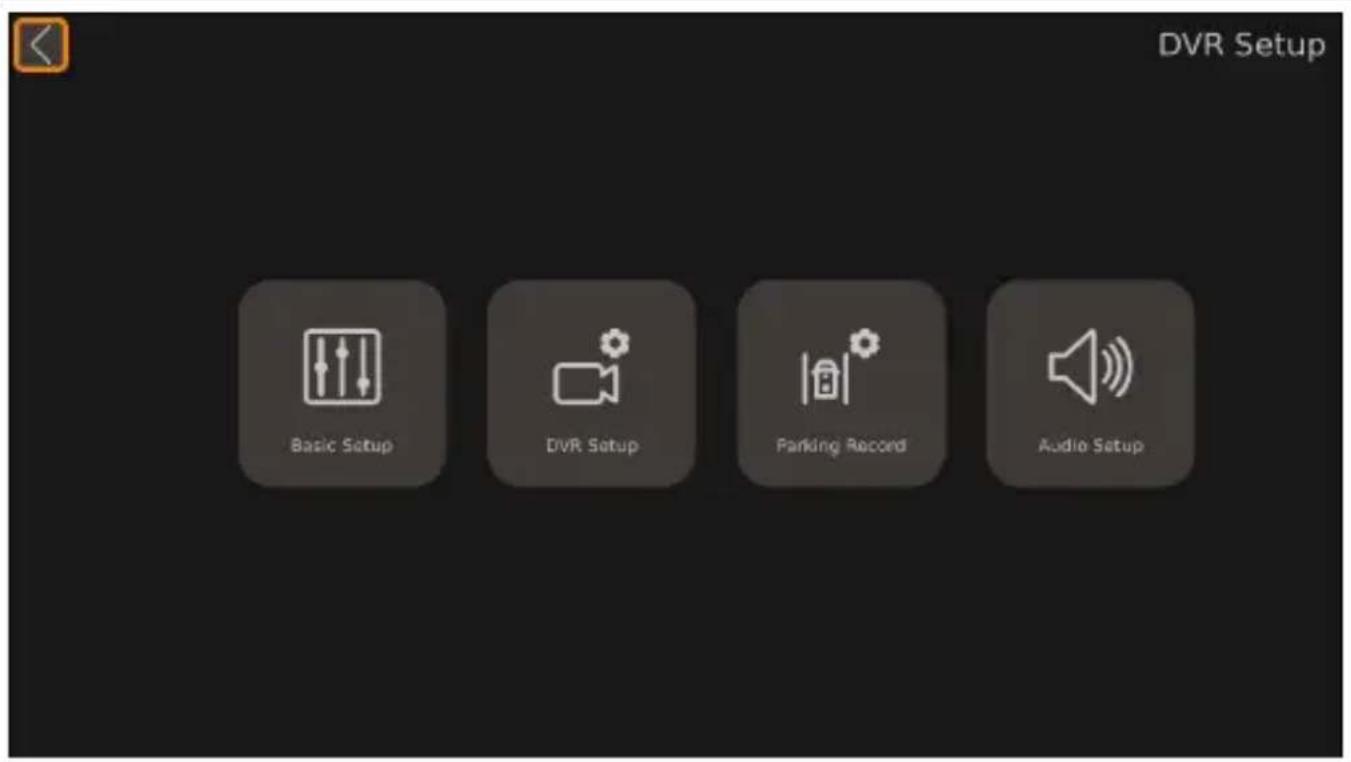

DVR Setup	Περιέχει τον οδηγό γιατη ρύθμιση των εγγραφών βίντεο.

Παράμετρος Περιγραφή
Settings	Περιέχειτις βασικές ρυθμίσεις.
Time	Περιέχειτις ρυθμίσεις ώρας.
DVR	Περιέχειτις ρυθμίσεις εγγραφής ψηφιακού βίντεο.
Display	Περιέχειτις γενικές ρυθμίσειςγια την εμφανιζόμενη προβολή κάμερας.
Radar	Στοιχείαμη διαθέσιμο.
Trigger	Περιέχειτις ρυθμίσειςγια τις προβαλλόμενες εικόνες των καμερών ότανεμφανίζεται ένα σήμα ενεργοποίησης.
Adas	Περιέχειτη ρύθμιση " das συμπεριλαμβανομένων των ρυθμίσεων για τοσύστημα εντοπισμούπεζών bDL Sc.
View	Περιλαμβάνειτις ρυθμίσεις για την ευρυγώνια προβολή, την ανάλυση της εικόνας των καμερώνκαι την προβολήκαθρέφτη οπισθοπαρατήρησης.
Color	Περιέχειτις ρυθμίσεις για τηνανάλυση χρώματος.
Network	Στοιχείαμη διαθέσιμο.

Παράμετρος Περιγραφή

Basic Setup	Περιέχειτις βασικές ρυθμίσεις γιατην εγγραφή ψηφιακούβίντεο, όπως η συμπίεσηβίντεο, η αυτόματη εγγραφή, η διάρκειαεγγραφής, ο τύπος εγγραφής, η μορφήτου βίντεο καιπεραιτέρω ρυθμίσεις.
DVR Setup	Στοιχείσμη διαθέσιμο.
Parking Record	Περιέχειρυθμίσεις γιατην εγγραφή κατά τηστάθμευση.
Audio Setup	Στοιχείσμη διαθέσιμο.

Παράμετρος Περιγραφή

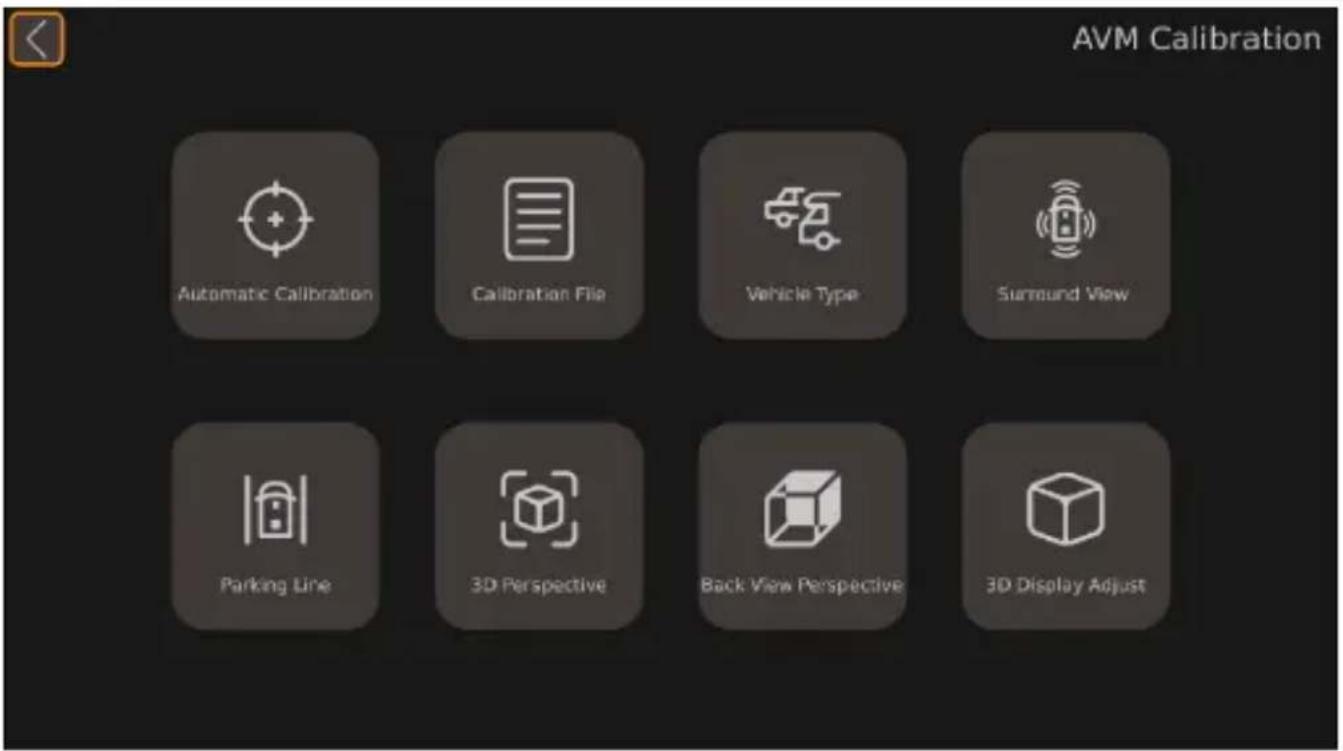

Automatic Calibration	Περιέχει τις ρυθμίσεις βαθμονόμησης του συστήματος καμερών.
Calibration File	Περιέχει τις λειτουργίες εξαγωγής και εισαγωγήςαρχείων βαθμονόμησης προς και από το Df .
Vehicle Type	Περιέχει τις ρυθμίσεις γιατον τύπο του οχήματος.
Surround View	Περιέχει τις ρυθμίσεις γωνίαςεπικάλυψης και περιοχήςπεριμετρικής προβολής.
Parking Line	Περιέχει τις ρυθμίσεις γιατις γραμμέστάθμευσης.
3D Perspective	Περιέχει τις γενικές ρυθμίσεις προβολής TL (εμφανίζεται μόνοόταν είναι ενεργοποιημένη η προβολή TL c.
Back View Perspective	Περιέχει τις ρυθμίσεις προβολής TL γιατην κάμερα οπισθοπαρατήρησης(εμφανίζεται μόνο όταν είναι ενεργοποιημένη η προβολή TL c.
3D Display Adjust	Περιέχει τις ρυθμίσεις προβολήςγενικής κάτοψης(εμφανίζεται μόνο ότανείναι ενεργοποιημένη η προβολή TL c.

Παράμετρος Περιγραφή

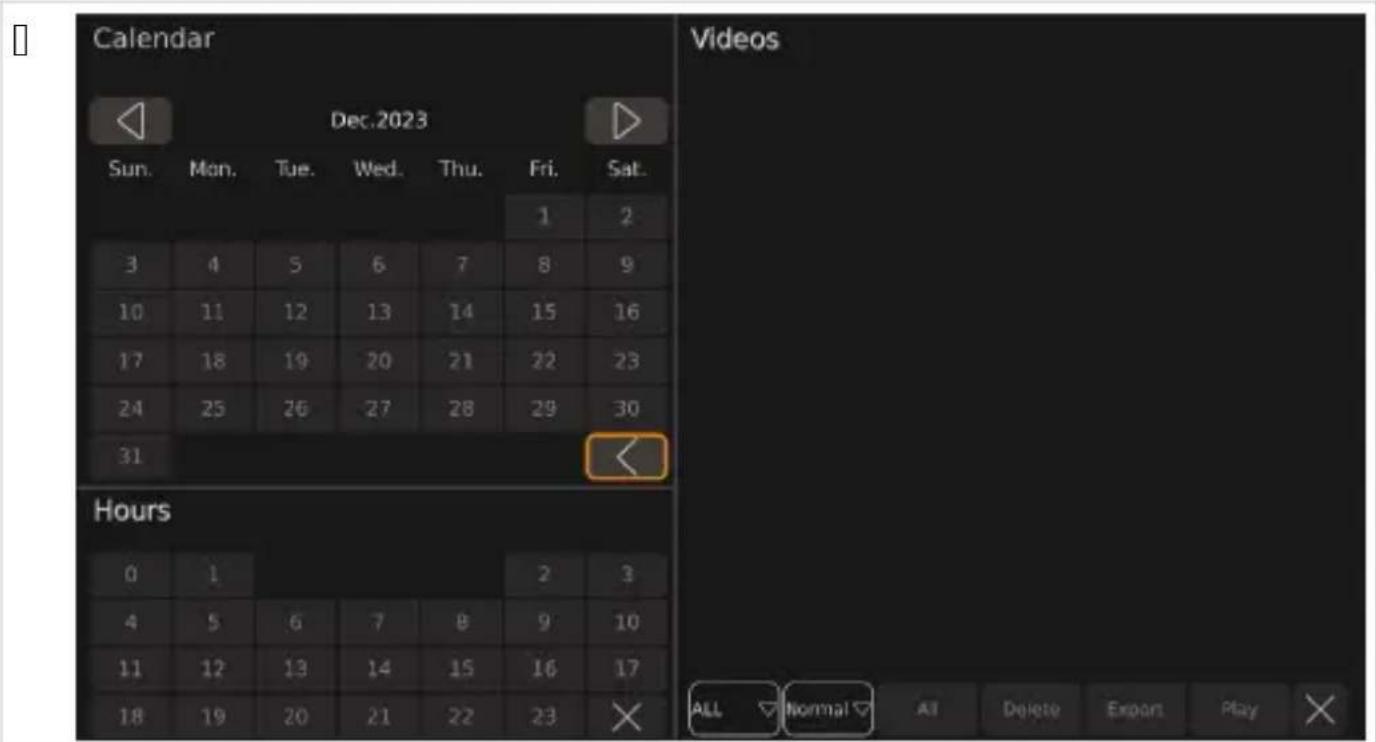

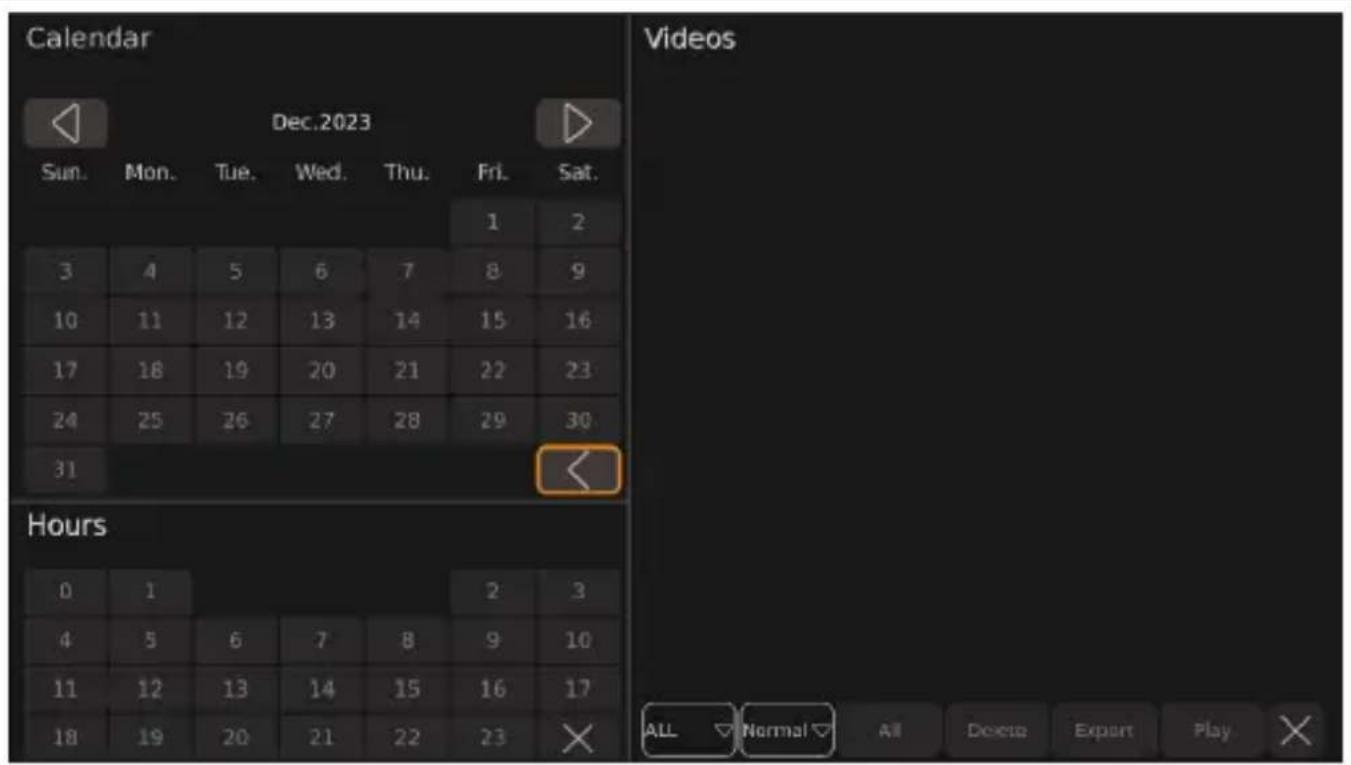

Calendar	Εμφανίζει τη χρονικήπερίοδο σεημέρες κατάτην οποίααποθηκεύτηκαν τα βίντεο που περιέχονται στη λίστα.
Hours	Εμφανίζει τη χρονικήπερίοδο σεώρες κατά την οποία έγινε η εγγραφή των βίντεο που περιέχονται στη λίστα.
Videos	Εμφανίζει τα βίντεο πουαποθηκεύτηκαν εντός της εμφανιζόμενηςχρονικής περιόδου.

Παράμετρος Περιγραφή

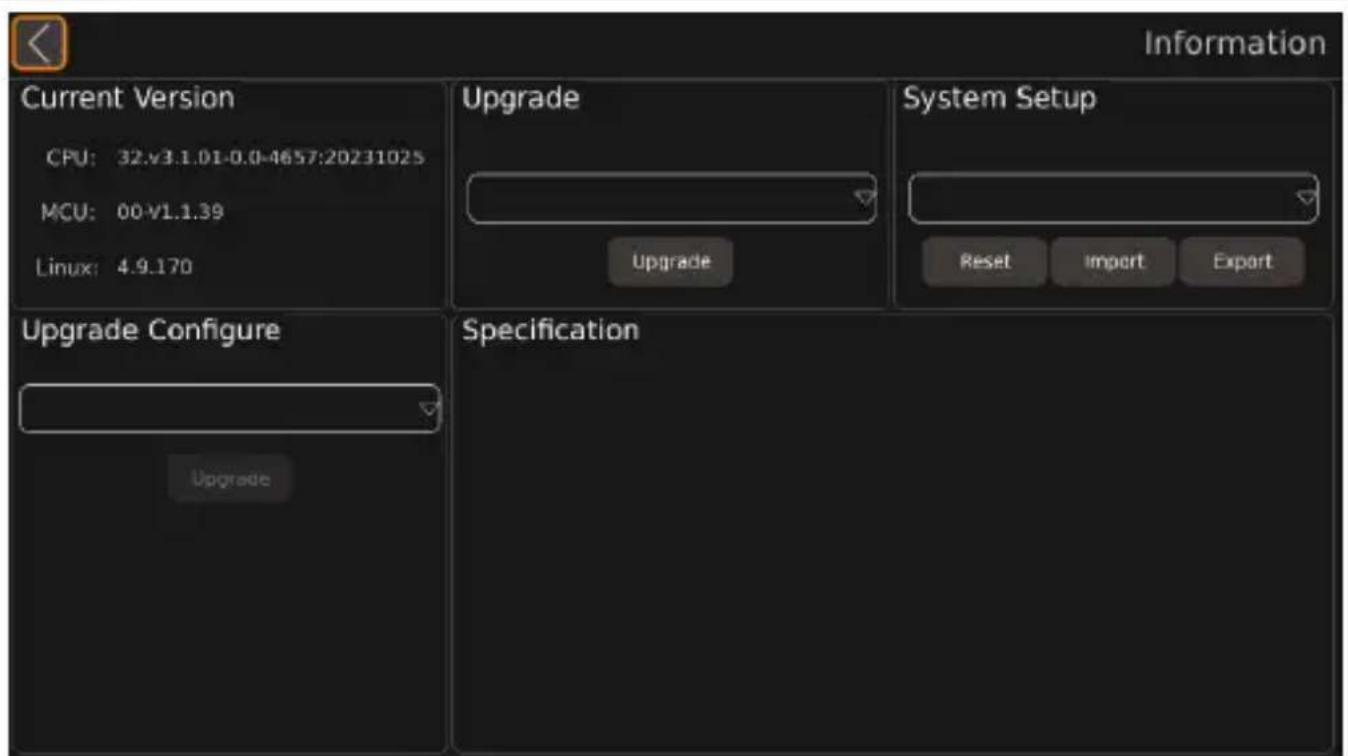

Current Version
e CPU:	Πληροφορίες έκδοσηςτης τρέχουσας f D. (Κεντρική μονάδαεπεξεργασίας).
e MCU:	Πληροφορίες έκδοσηςτης τρέχουσας Mf . (Μονάδαμικροεπεξεργαστή).
e Linux:	Πληροφορίες έκδοσης τουτρέχοντος συστήματος oinuS.
Upgrade	Ενότητα για την ενημέρωση λογισμικού του συστήματος βίντεο.
System Setup	Ενότητα για την επαναφορά, την εισαγωγή και την εξαγωγή αρχείων διαμόρφωσης.
Upgrade Configure	Ενότητα για τηναβάθμιση του αρχείου διαμόρφωσης.

SPN Λειτουργίες κάμερας

ΥΠΟΔΕΙΞΗ

Εάν οι εικόνες από την κάμερα εμφανίζονται εξωτερικά των ρυθμίσεων, αυτό που φαίνεται στην οθόνη αναφέρεται ως "κύρια διεπαφή". Δεν επιδέχεται κάθε λειτουργία κάμερας όλες τις ρυθμίσεις που ισχύουν για τις λειτουργίες κάμερας. Ανάλογα με το προεπιλεγμένο σετ προβολής, μπορείτε να αλλάζετε τη λειτουργία της κάμερας από τη κύρια διεπαφή χρησιμοποιώντας τα αριθμητικά κουμπιά, ή τα κουμπιά SHIFT ή MULTI.

Προβολήκάμερας	Περιγραφή Διαθέσιμη	στις ακόλουθεςρυθμίσεις
Dual+2D_Left	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηεικόνα από την αριστερήκάμερα εμφανίζεται στην προβολή I L στηδεξιά πλευράτης οθόνης.	Display Mode SetupTrigger Setup
Dual+2D_Right	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηεικόνα από τη δεξιά κάμερα εμφανίζεται στην προβολή I L στη δεξιάπλευρά της οθόνης.
Dual+2D_Front	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηεικόνα από την μπροστινή κάμερα εμφανίζεται στην προβολή I L στηδεξιά πλευράτης οθόνης.
Dual+2D_Back	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηεικόνα από την κάμερα οπιοθοπαρατήρησης εμφανίζεταιστην προβολή I L στη δεξιά πλευρά της οθόνης.
Dual+3D_Left	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηπεριμετρική προβολή εμφανίζεται στη δεξιά πλευράτης οθόνης όπως τη βλέπεικανείς απόπίσω αριστερά.
Dual+3D_Right	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηπεριμετρική προβολή εμφανίζεται στη δεξιá πλευράτης οθόνης όπως τη βλέπεικανείς απόπίσω δεξιά.
Dual+3D_Front	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηπεριμετρική προβολή εμφανίζεται στη δεξια πλευράτης οθόνης όπως τη βλέπεικανείς απόμπροστά.
Dual+3D_Back	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηπεριμετρική προβολή εμφανίζεται στη δεξιδ πλευράτης οθόνης όπως τη βλέπεικανείς απόπίσω.
Quad	Καιοι V εικόνεςαπό τιςκάμερες εμφανίζονται ως ευρυγώνια προβολή στην οθόνη.
3D Full View	Η περιμετρική προβολήεμφανίζεται όπως τηβλέπει κανείς από μπροστά.
Super Rear View	Η περιμετρική προβολήεμφανίζεται όπως τηβλέπει κανείς από πίσω.
Full Dual	Η προβολή γενικής κάτοψης εμφανίζεται στην οθόνη.Το όχημαείναι ευθυγραμμισμένο κατακόρυφα.
Horizontal Full Dual	Η προβολή γενικής κάτοψης εμφανίζεται στην οθόνη.Το όχημαείναι ευθυγραμμισμένο οριζόντια.
IPC View	Στοιχείο μηδιαθέσιμο.
Scan Loop Display	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηπεριμετρική προβολή εμφανίζεται στη δεξιλα πλευράτης οθόνης. Η περιμετρική προβολήμετακινείται κυκλικάγύρω απότο όχημα.	SetupTrigger Setup
Scan	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Και οι.νεικόνες απότις κάμερεσμφανίζονται σεευρυγώνια προβολή στηδεξια πλευράτης οθόνης.
Dual+Quad	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Και οι.νεικόνες απότις κάμερεσμφανίζονταί σεευρυγώνια προβολή στηδεξια πλευράτης οθόνης.
Dual+IPC	Στοιχείο μηδιαθέσιμο.
Dual+RearView	Η προβολή γενικής κάτοψης εμφανίζεται στην αριστερήπλευρά της οθόνης. Ηεικόνα από την κάμερα οπισθοπαρατήρησης εμφανίζεταιστην προβολή | L στη δεξιά πλευρά της οθόνης.Όταν επιλέγεταιη όπισθεν, το σύστημακαμερών μεταβαίνεισε προβολή καθρέφτη οπισθοπαρατήρησης. Ηθέση προβολής καθρέφτη οπισθοπαρατήρησης επιδέχεται μεγέθυνση, σμίκρυνση καιμετακίνηση αναλόγως τωναναγκών.	Display Mode Setup
Single_RearView	Η εικόνα απότην κάμερα οπισθοπαρατήρησης εμφανίζεται στην προβολή | L σε πλήρη οθόνη.Όταν επιλέγεταιη όπισθεν, το σύστημακαμερών μεταβαίνεισε προβολή καθρέφτη οπισθοπαρατήρησης. Ηθέση προβολήс καθρέφτη οπισθοπαρατήρησης επιδέχεται μεγέθυνση, σμίκρυνση καιμετακίνηση αναλόγως τωναναγκών.	Display Mode Setup
Single_Back	Η εικόνα απότη δεξιά κάμερα εμφανίζεται στην προβολή | L σε πλήρη οθόνη.	Trigger Setup
Single_Left	Η εικόνα απότην αριστερήκάμερα εμφανίζεται στην προβολή | L σεπλήρη οθόνη.
Single_Right	Η εικόνα απότη δεξιά κάμερα εμφανίζεται σε ευρυγώνια προβολήπλήρους οθόνης.
Single_Front	Η εικόνα απότην μπροστινή κάμερα εμφανίζεται σε ευρυγώνια προβολή πλήρους οθόνης.

T Εγκατάσταση

ΠΡΟΦΥΛΑΞΗ! Κίνδυνος τραυματισμού

Στερεώστε κατάλληλα την κάμερα ώστε να μην μπορεί υπό οποιεσδήποτε συνθήκες να πέσει και να τραυματίσει παριστάμενα άτομα (π.χ., εάν χτυπήσει σε κλαδιά που βρίσκονται εγκάρσια πάνω στην οροφή του οχήματος). Στερεώστε κατάλληλα τα εξαρτήματα του συστήματος καμερών που τοποθετείτε στο όχημα, ώστε να μην είναι δυνατόν να φύγουν από τη θέση τους (απότομο φρενάρισμα, ατυχήματα) και να προκαλέσουν τραυματισμούς στους επιβάτες του οχήματος. Στερεώστε κατάλληλα όλα τα εξαρτήματα του συστήματος καμερών που καλύπτονται από τα μάξωμα ώστε να μην είναι δυνατόν να φύγουν από τη θέση τους και να προκαλέσουν ζημιά σε άλλα εξαρτήματα ή καλώδια ή να επηρεάσουν τις λειτουργίες του οχήματος (σύστημα διεύθυνσης, πεντάλ κ.λπ.).

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Το σύστημα επιτρέπεται να εγκατασταθεί μόνιμα μόνο μετά από την επιτυχή ολοκλήρωση της δοκιμαστικής βαθμονόμησης. Προτού ανοίξετε οπές ή βιδώσετε οτιδήποτε, βεβαιωθείτε ότι τα μήκη των αντίστοιχων καλωδίων είναι επαρκή. Μην αντιστρέφετε την πολικότητα των καλωδίων προέκτασης.

ΥΠΟΔΕΙΞΗ Εάν με την εγκατάσταση της κάμερας αλλάζει το μέγεθος του οχήματος που καθορίζεται στα έγγραφα του οχήματος, το όχημα πρέπει να εγκριθεί από την αρμόδια Αρχή. Αυτή η Αρχή πρέπει να καταγράψει τις αλλαγές στα έγγραφα του οχήματος.

TPG Υποδείξεις για την τοποθέτηση

Τηρήστε τις παρακάτω οδηγίες:

Εάν είναι εφικτό, χρησιμοποιήστε το σύστημα αεραγωγών του οχήματος ή άλλες κατάλληλες επιλογές, όπως άκρα διακοσμητικών εξαρτημάτων, γρίλιες εξαερισμού ή τυφλές τάπες για να δρομολογήσετε τα καλώδια. Εάν δεν υπάρχουν ανοίγματα, πρέπει να ανοίξετε οπές για τα καλώδια.

Εάν είναι εφικτό, εγκαταστήστε τα καλώδια στο εσωτερικό του οχήματος. Εάν πρέπει κάποιο καλώδιο να εγκατασταθεί στο εξωτερικό του οχήματος, βεβαιωθείτε ότι έχει στερεωθεί καλά (χρησιμοποιήστε επιπλέον δεματικά καλωδίων, μονωτική ταινία κ.λπ.).

Προστατέψτε κάθε οπή διέλευσης στο περίβλημα του οχήματος από διεισδύσεις νερού χρησιμοποιώντας, π.χ., καλώδιο με στεγανωτικό χιτώνιο και ψεκάζοντας το καλώδιο και το χιτώνιο με στεγανωτικό υλικό.

ΥΠΟΔΕΙΞΗ: Μην ξεκινήσετε τη στεγάνωση των διαμπερών οπών προτού ολοκληρωθούν όλες οι εργασίες τοποθέτησης στην κάμερα.

Θέση τοποθέτησης

Τηρήστε τα παρακάτω:

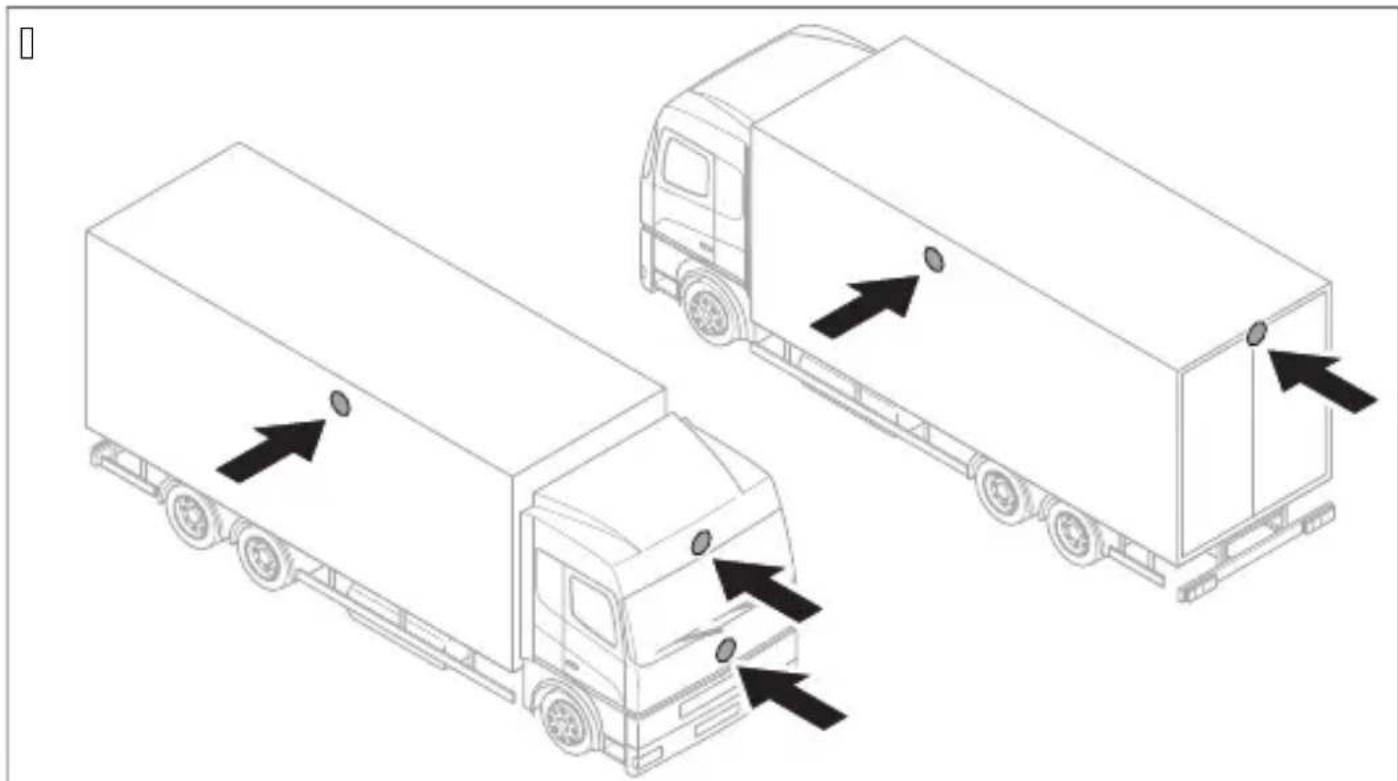

Η επιφάνεια τοποθέτησης κάμερας πρέπει να είναι σταθερή και ανθεκτική.

Το σημείο στο αμάξωμα του οχήματος όπου θα τοποθετηθεί η κάμερα πρέπει να έχει επαρκή αντοχή για την ασφαλή στερέωση της κάμερας.

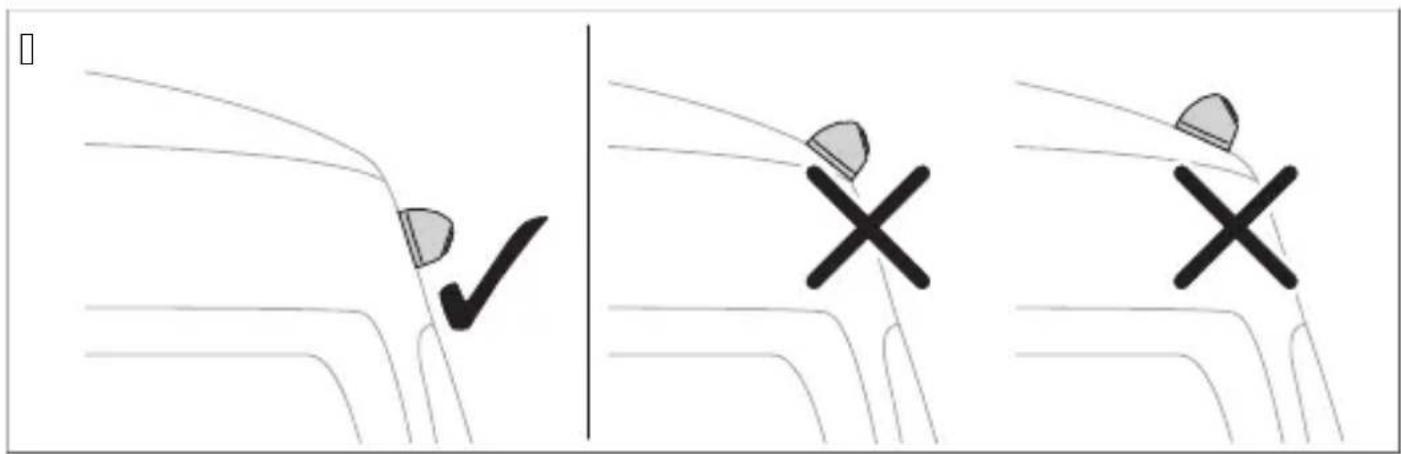

Οι κάμερες πρέπει να στερεωθούν όσο το δυνατόν ψηλότερα και όσο το δυνατόν πιο κοντά στο κέντρο του οχήματος.

Η θέση τοποθέτησης της κάμερας πρέπει να είναι όσο το δυνατόν πιο κάθετη.

Τοποθέτηση των καμερών

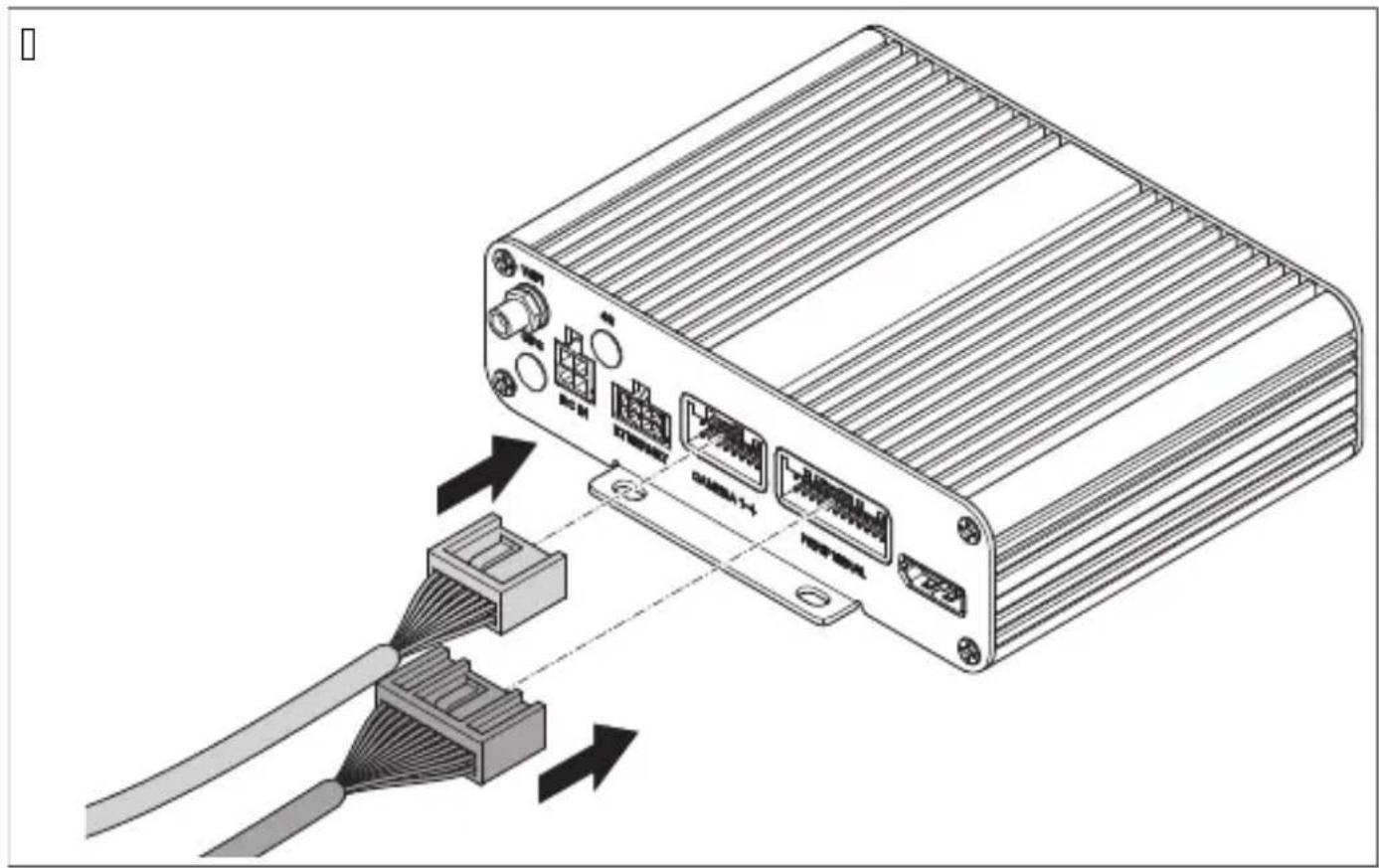

Συνδέστε το σύστημα των καμερών (βλ. σχ. στη σελίδα YJ Zc) σύμφωνα με το διάγραμμα καλωδίωσης (βλ. σχ. στη σελίδα YQJ c).

Στοιχείο Περιγραφή
Q	Είσοδος f " ' (δεν χρησιμοποιείται)
I
T U" L " U	(δεν χρησιμοποιείται)
V	'Εξοδος βίντεογενικής χρήσης f a BS(σήμα composite)
K	Σύνδεση οθόνης " I L
W	Καλώδιο σύνδεσης οθόνης
X	Είσοδος . SB
Y Micro . SB	(δενχρησιμοποιείται)
Z	Καλώδια σημάτων ενεργοποίησης
QJ	Μαύρο βύσμα bqFront f " Mr αΜπροστινή κάμερα
Ω	Μαύρο βύσμα bqoei f " MrαΑριστερή κάμερα
ΩI	Μαύρο βύσμα bqUight f " MrαΔεξιά κάμερα
QT	Μαύρο βύσμα bqUear f " MrαΚάμερα οπισθοπαρατήρησης
QV	Δέκτης ΙΟ
QK	Ελεγκτής
bn	Καφέ καλώδιοσήματος ενεργοποίησης bpNUIMs W" UL ραΣύνδεση στο θετικό καλώδιο του φωτός οπισθοπορείας.‘Οταν επιλέγεται η όπισθεν,ο ελεγκτής και η κάμερα οπισθοπαρατήρησης ενεργοποιούνται μέσω αυτού τουκαλωδίου.
bu	Μπλε καλώδιο σήματος ενεργοποίησης bpNUIMs Rt NR' L ραΕίσοδος σήματος ελέγχου για εμφάνιση της ευρυγώνιας προβολής σε πλήρηοθόνη (σήμα ΘΙ Ια ε.
p	Ροζ καλώδιο σήματος ενεργοποίησης: 'Εξοδος σήματος ελέγχουγια ενεργοποίηση μιας οθόνης(σήμα ΘΙ Ια ε.
wh	Λευκό καλώδιο σήματος ενεργοποίησης χρNUIMs υραΣύνδεση στοθετικό καλώδιο του αριστερούφλας.‘Οταν ενεργοποιείται τοαριστερό φλας, ο ελεγκτής και η αντίστοιχηκάμερα ενεργοποιούνται μέσω αυτού τουκαλωδίου.
ye	Κίτρινο καλώδιο σήματος ενεργοποίησης χρNUIMs UpαΣύνδεση στοθετικό καλώδιο του δεξιού φλας.‘Οταν ενεργοποιείται τοδεξίφλας, ο ελεγκτής και η αντίστοιχη κάμερα ενεργοποιούνται μέσω αυτού τουκαλωδίου.
b	Μαύρο καλώδιο bqM' L rαΣύνδεσημε τη γείωση(ακροδέκτης ΤΩc
rd	Κόκκινο καλώδιο bqL f QI mTI arcd Σύνδεση μετον θετικό πόλοτης μπαταρίας συνεχούς ρεύματος (ακροδέκτηςTJ c. Επιτρέπει,μεταξύ άλλων, τηναποθήκευση της ημερομηνίας καιτης ώρας (λειτουργίαεγγραφής).
ye	Κίτρινο καλώδιο bq" f f rα Σύνδεσημε την ανάφλεξηστο " f f (ακροδέκτης ΘΚc.

1. Μπορείτε να ελέγξετε το σύστημα καμερών εκτελώντας μια δοκιμή βαθμονόμησης (βλ. Βαθμονόμηση του συστήματος καμερών στη σελίδα ΥΙ Τε).

Τ. Σημειώστε τις θέσεις των καμερών.

ΤΡΝ Στερέωση των καμερών

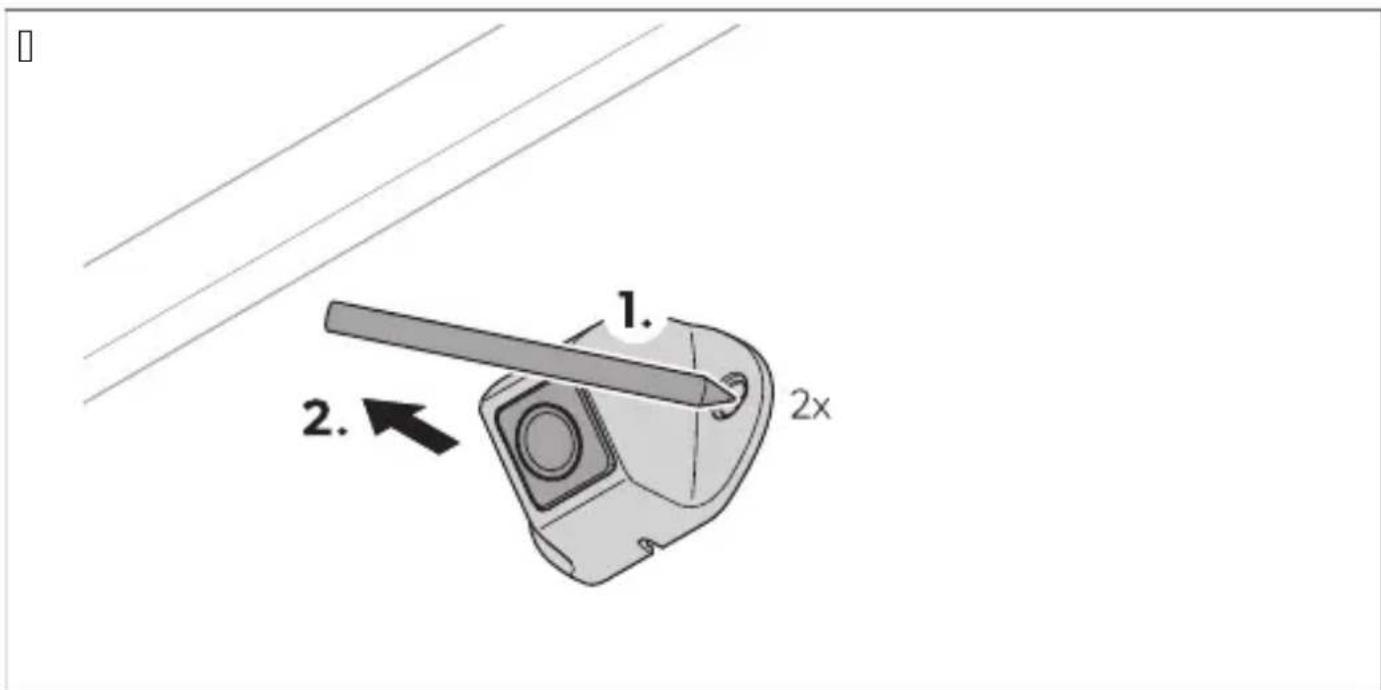

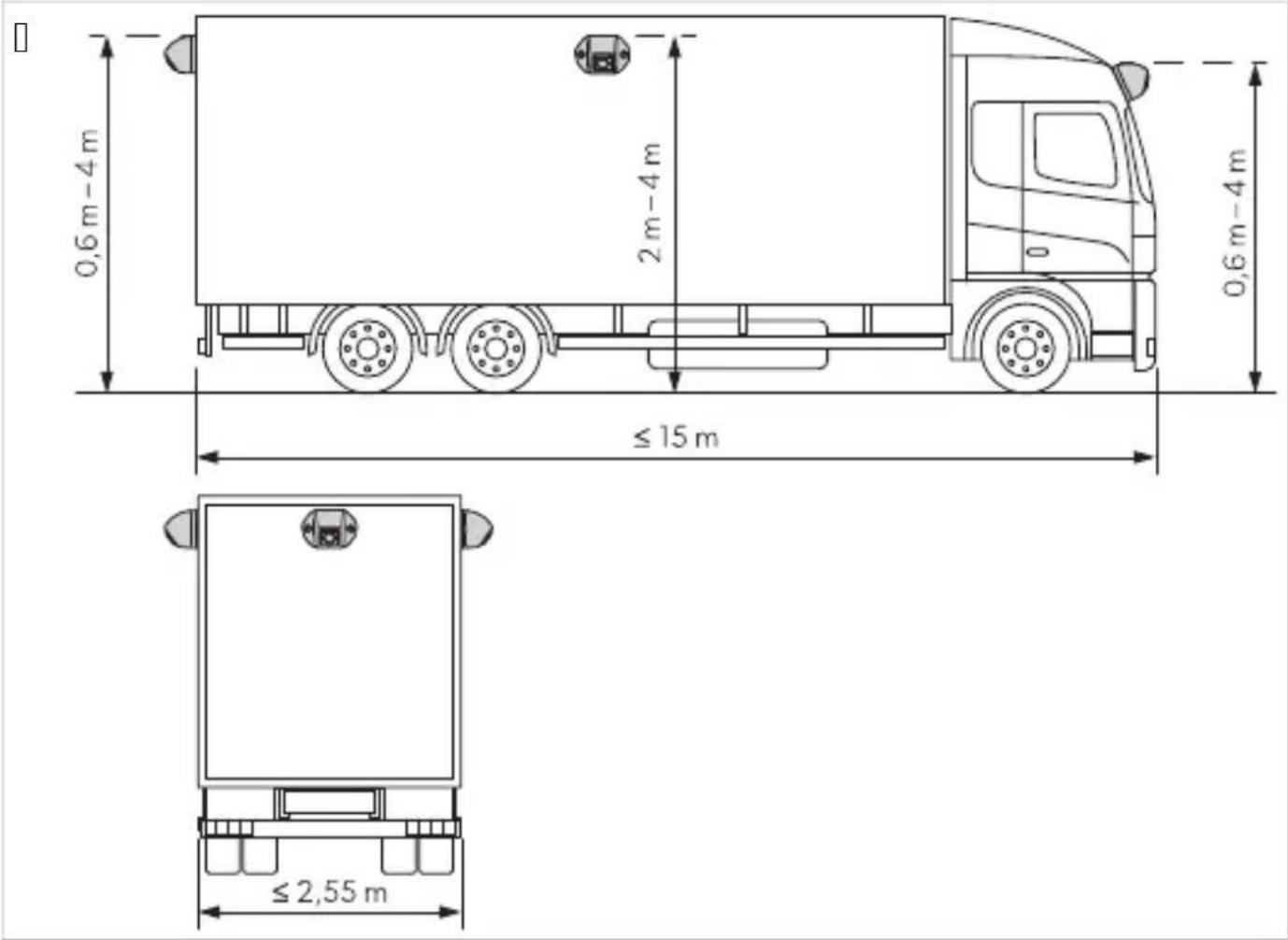

Q. Επιλέξτε τις θέσεις τοποθέτησης των καμερών. Τηρήστε τις προβλεπόμενες αποστάσεις.

1. Σημειώστε τις θέσεις των καμερών Τ. Δημιουργήστε με πόντα έναν οδηγό στα ήδη μαρκαρισμένα σημεία για να μην γλιστρήσει η κεφαλή διάτρησης. V. Ανοίξτε μια οπή σ Ο J lmm για την είσοδο των καλωδίων.

Κ. Τροφοδοτήστε το καλώδιο της κάμερας στο εσωτερικό του οχήματος.

w. Μαρκάρετε τα σημεία των οπών για τις βίδες στερέωσης.

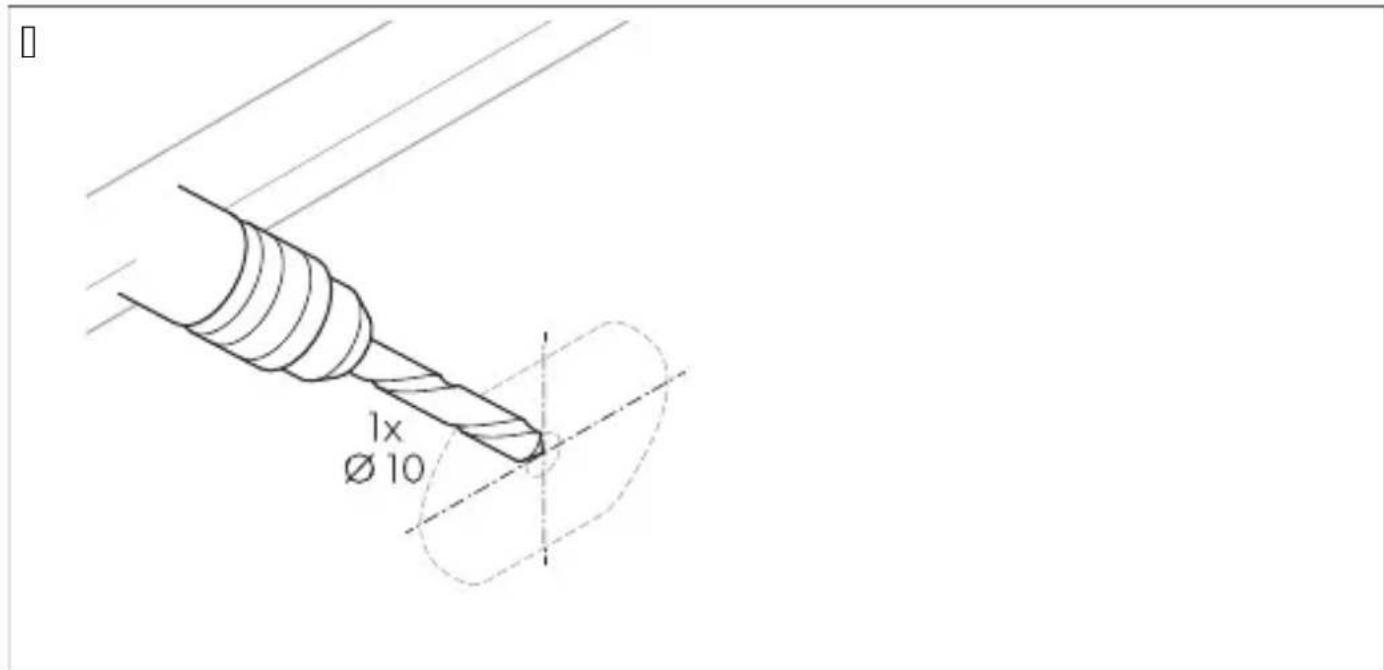

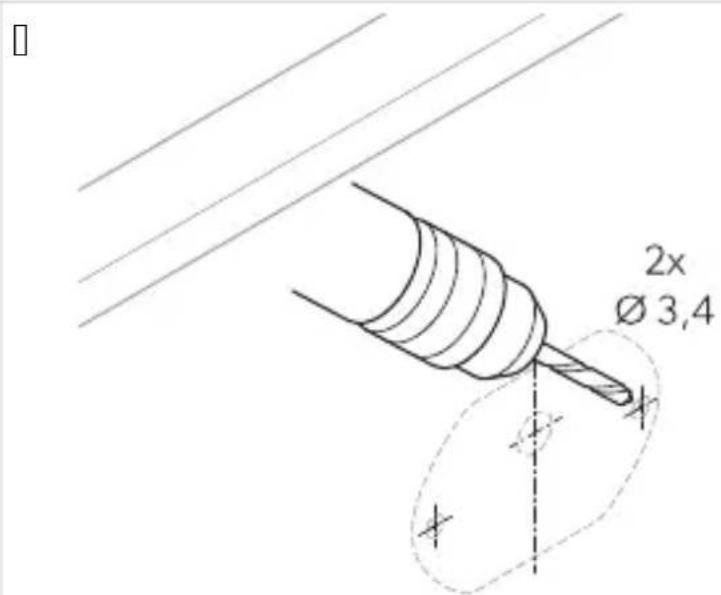

X. Αφαιρέστε την κάμερα. Υ. Ανοίξτε οπές διαμέτρου σ τρνmm για το στήριγμα της κάμερας.

Z. Οδηγήστε το καλώδιο της κάμερας στο εσωτερικό του οχήματος.

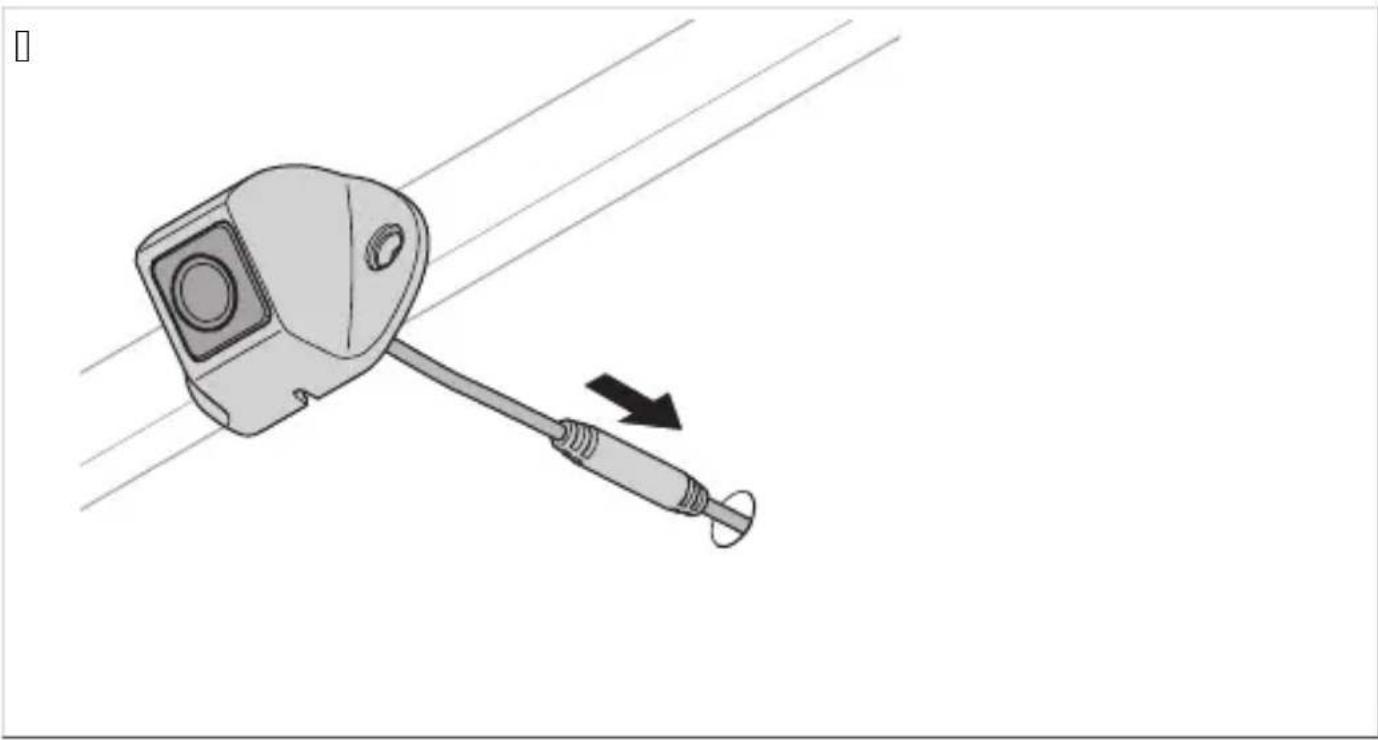

α. Βιδώστε την κάμερα και το στήριγμα της κάμερας με τις αυτοκοχλιούμενες λαμαρινόβίδες που παρέχονται ή με βίδες με σπείρωμα ΜΤ S I I 1mm.

ΥΠΟΔΕΙΞΗ Ανάλογα με το πάχος της κατασκευής, μπορεί να χρειαστούν μακρύτερες βίδες με σπείρωμα.

ΤΡΩ Τοποθέτηση του ελεγκτή

ΠΡΟΣΟΧΗ! Κίνδυνος υπερθέρμανσης

Δεν πρέπει να τοποθετήσετε τον ελεγκτή σε σημείο εκτεθειμένο σε άμεσο ηλιακό φως.

ΥΠΟΔΕΙΞΗ

Βεβαιωθείτε ότι η πίσω πλευρά του ελεγκτή είναι προσβάσιμη μετά από την εγκατάσταση και ότι υπάρχει επαρκής χώρος για την τοποθέτηση μιας κάρτας SL (βλ. Τοποθέτηση κάρτας SL στη σελίδα γΩΚc.

Εάν πρόκειται να χρησιμοποιείται μονάδα NAS για αποθήκευση των δεδομένων βίντεο, μετακινήστε την είσοδο (βλ. σχ. στη σελίδα YOJ P N) σε ένα εύκολα προσβάσιμο σημείο.

Τοποθετήστε τον ελεγκτή σε σημείο προστατευμένο από το νερό και κοντά στην οθόνη, π.χ., κάτω από το ταμπλό ή κάτω από το κάθισμα του οδηγού (βλ. σχ. στη σελίδα YQJ P 3c).

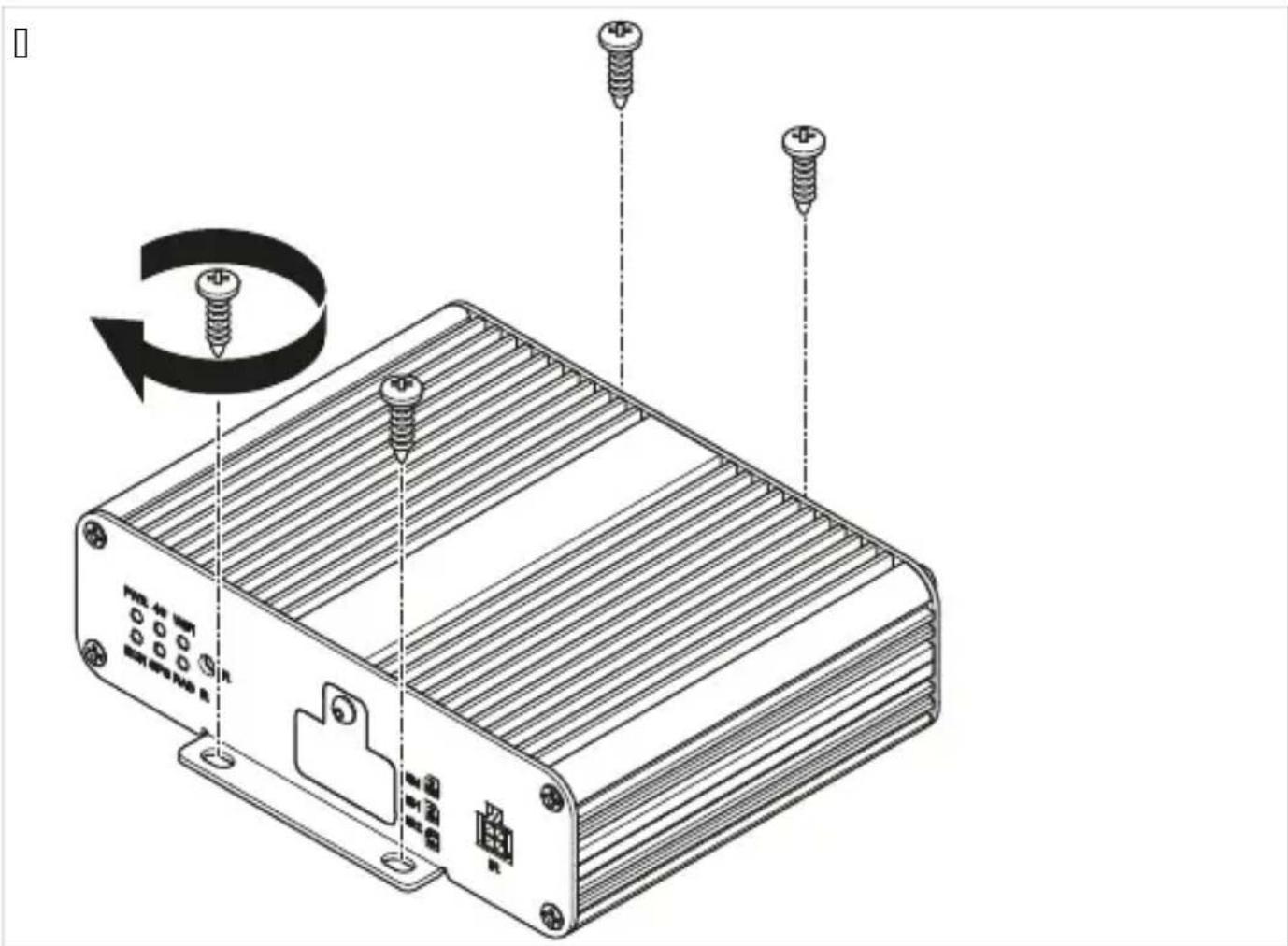

1. Στερεώστε τον ελεγκτή με τα μπουζόνια που παρέχονται.

TP6 Τοποθέτηση κάρτας SD

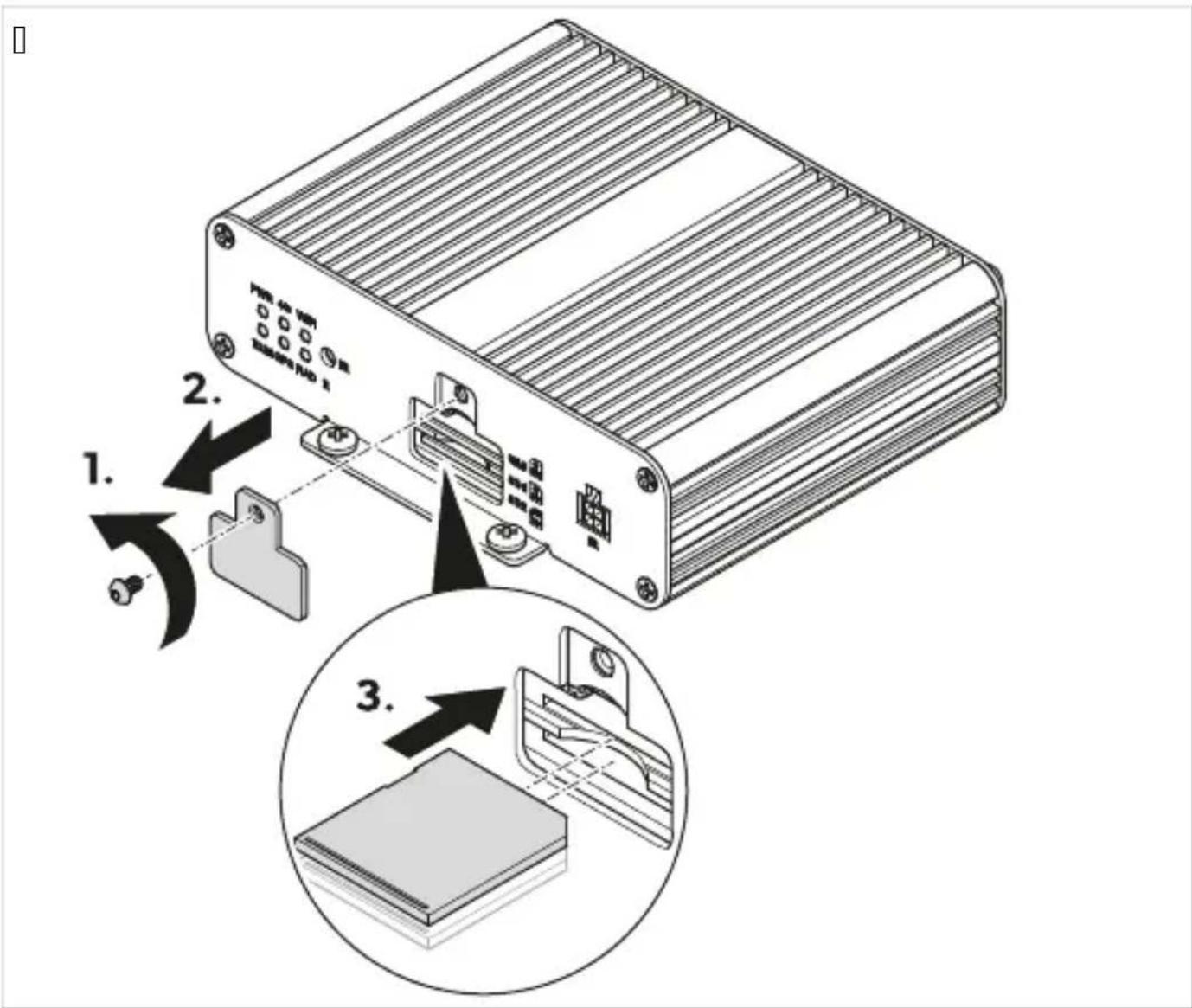

Ξεβιδώστε το κάλυμμα καρτών SD από τον ελεγκτή.

1. Τοποθετήστε τις κάρτες SD. Βιδώστε το κάλυμμα καρτών SD στον ελεγκτή.

TP7 Τοποθέτηση του δέκτη IR

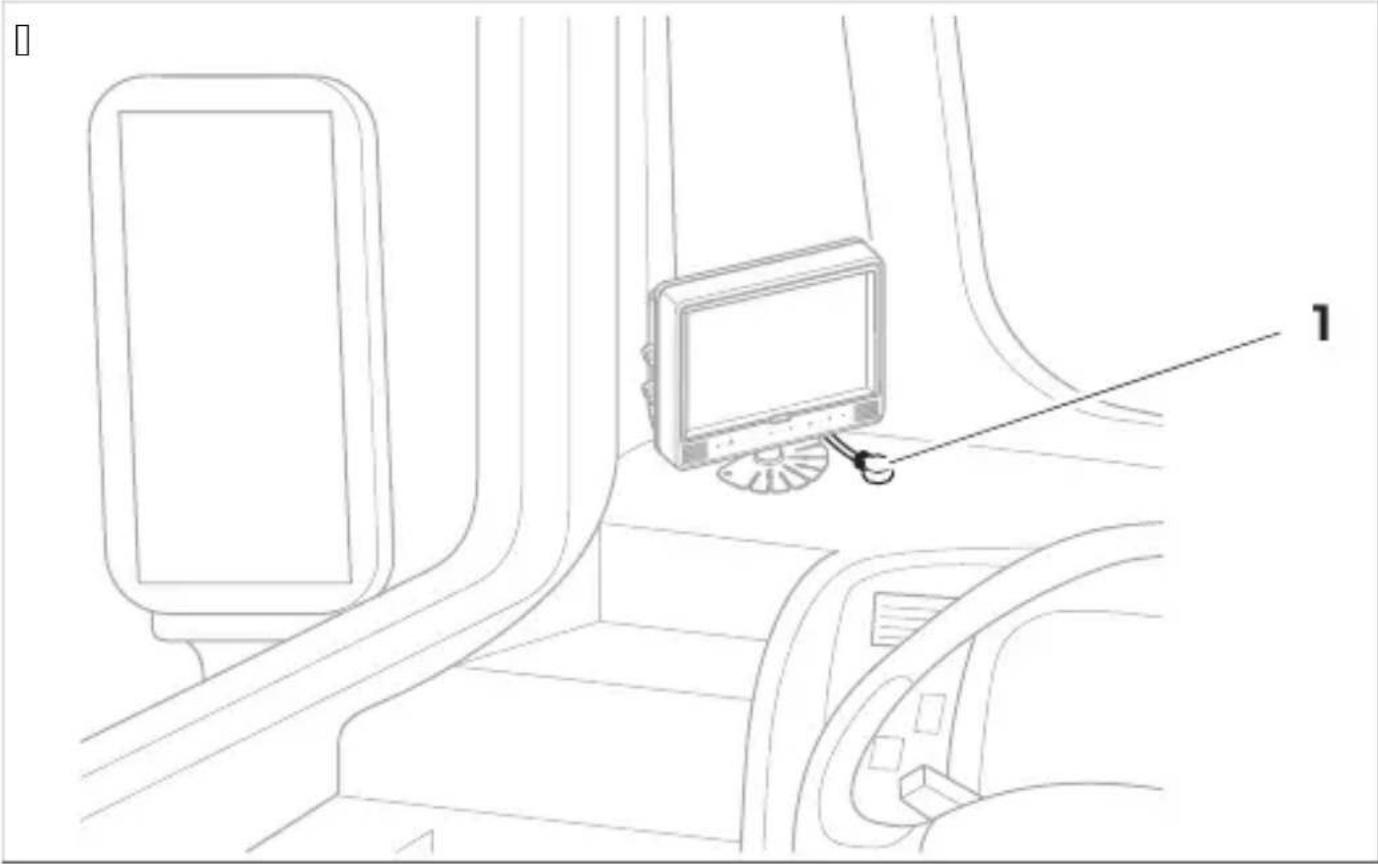

Επιλέξτε ένα σημείο, όπου ο δέκτης IR (βλ. σχ. στη σελίδα YOXp Gcθa) έχει οπτική επαφή με το τηλεχειριστήριο.

1. Στερεώστε τον δέκτη IR με την κολλητική ταινία διπλής όψης που παρέχεται.

TP8 Ηλεκτρική σύνδεση των καμερών

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Βεβαιωθείτε ότι τα καλώδια είναι εντάξει και οι συνδέσεις έχουν γίνει σωστά, για να εξασφαλίσετε τη μόνιμη και απροβλημάτιστη λειτουργία των εκ των υστέρων τοποθετημένων εξαρτημάτων. Τα ακατάλληλα τοποθετημένα καλώδια και συνδέσεις μπορεί να προκαλέσουν δυσλειτουργία ή ζημιά στα εξαρτήματα. Βεβαιωθείτε ότι οι γραμμές για τον ακροδέκτη ΚΚ ΤΙ (για το αριστερό φλας, το δεξί φλας και την όπισθεν) είναι στερεωμένες στο πλάι του οχήματος και διαθέτουν ασφάλεια με ονομαστική τιμή που δεν υπερβαίνει τα β (βλ. σχ. στη σελίδα ΥΩJ c). Σε άλλη περίπτωση, πρέπει να χρησιμοποιηθεί μια πρόσθετη ασφάλεια στο σημείο της αντίστοιχης κατανάλωσης. Εάν δεν χρησιμοποιείται η σύνδεση pΜΟ' INOU f NUo O. Νρ, το χάλκινο άκρο πρέπει να μονωθεί. Το φορτίο σε αυτήν την έξοδο δεν πρέπει να υπερβαίνει τα ΟΚJ Im".

ΥΠΟΔΕΙΞΗ: Δρομολογήστε κατάλληλα το καλώδιο της κάμερας, ώστε να είναι εύκολη η πρόσβαση στη σύνδεση της κάμερας με το καλώδιο προέκτασης.

Συνδέστε το σύστημα καμερών όπως υποδεικνύεται στο διάγραμμα καλωδίωσης (βλ. σχ. στη σελίδα γοβ c).

1. Προστατέψτε τη βυσματούμενη σύνδεση μεταξύ του καλωδίου προέκτασης και κάθε κάμερας με έναν στεγανοποιητικό δακτύλιο και αυτοβουλκανιζόμενη ταινία.

ΠΡΟΣΟΧΗ! Κίνδυνος πρόκλησης ζημιάς

Στερεώστε τους στεγανοποιητικούς δακτυλίους και την αυτοβουλκανιζόμενη ταινία για να προστατέψετε τους συνδέσμους από το νερό και να εξασφαλίσετε τη συμμόρφωση με τις απαιτήσεις στεγανοποίησης βαθμού IPX4.

ΥΠΟΔΕΙΞΗ: Η αυτοβουλκανιζόμενη ταινία πρέπει να έχει μήκος τουλάχιστον 1 cm σε κάθε βυσματούμενη σύνδεση.

Χρησιμοποιήστε το τηλεχειριστήριο και, εάν είναι διαθέσιμα, τα κουμπιά της οθόνης ή την οθόνη αφής για να χειριστείτε και να προσαρμόσετε το σύστημα καμερών (βλ. Τηλεχειριστήριο στη σελίδα ΧΖΧ).

Ακολουθήστε τις οδηγίες του κατασκευαστή της οθόνης.

ΥΠΟΔΕΙΞΗ

Είναι πιθανό η οθόνη να έχει λιγότερα κουμπιά από το τηλεχειριστήριο. Με τα κουμπιά στην οθόνη, υπάρχουν λιγότερες επιλογές για τον χειρισμό και την προσαρμογή του συστήματος καμερών. Όταν ανοίγετε ή προσαρμόζετε τις ρυθμίσεις, μπορεί να μεσολαβούν μερικά δευτερόλεπτα μέχρι να φορτώσει και να εκτελέσει τις ρυθμίσεις το σύστημα καμερών.

Ενεργοποίηση του συστήματος καμερών

α. Βεβαιωθείτε ότι η οθόνη είναι ενεργοποιημένη. 1. Πατήστε το κουμπί POWER στο τηλεχειριστήριο. Το σύστημα καμερών ενεργοποιείται.

Μετάβαση του συστήματος καμερών στην κατάσταση αναμονής

α. Βεβαιωθείτε ότι εμφανίζεται η κύρια διεπαφή.

1. Πατήστε το κουμπί POWER στο τηλεχειριστήριο.

Άνοιγμα του κύριου μενού

Πατήστε το κουμπί Enter στο τηλεχειριστήριο.

Εάν η κύρια διεπαφή έχει παραμείνει ανοικτή για πολλά λεπτά ή έχει γίνει επανεκκίνηση του συστήματος καμερών, εμφανίζεται το μενού σύνδεσης.

Εάν οι ρυθμίσεις ήταν ανοικτές λίγα λεπτά νωρίτερα, εμφανίζεται το κύριο μενού.

UPHP3 Συμπλήρωση των πεδίων κειμένου

Επιλέξτε το πεδίο κειμένου.

Χρήση των κουμπιών του τηλεχειριστηρίου

ΥΠΟΔΕΙΞΗ: Τα γράμματα πάνω από τα αριθμητικά κουμπιά δεν χρησιμοποιούνται.

Πατήστε τα αριθμητικά κουμπιά στο τηλεχειριστήριο για να εισαγάγετε κείμενο στα πεδία κειμένου. Πατήστε το κουμπί PTZ στο τηλεχειριστήριο για να εισαγάγετε μια υποδιαστολή. Πατήστε το κουμπί CLEAR στο τηλεχειριστήριο για να διαγράψετε το τελευταίο στοιχείο που εισαγάγατε.

Χρήση του πληκτρολογίου

□

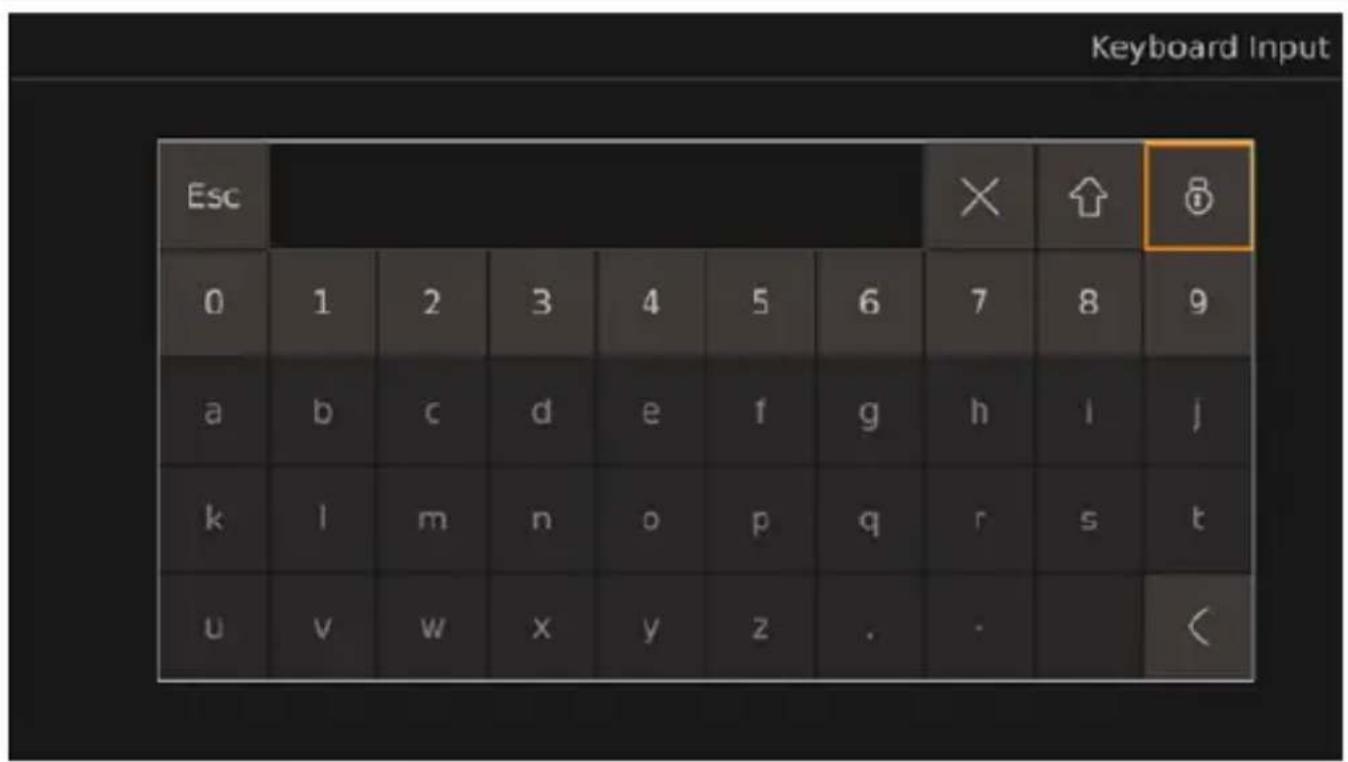

Q. Πατήστε το κουμπί ENTER στο τηλεχειριστήριο για να ανοίξετε το πληκτρολόγιο.

1. Χρησιμοποιήστε τα κουμπιά του πληκτρολογίου για να εισαγάγετε τα γράμματα ή τους αριθμούς που θέλετε.

ΥΠΟΔΕΙΞΗ

Κάθε ένα από τα πεδία κειμένου δέχεται περιορισμένο αριθμό γραμμάτων, αριθμών και άλλων χαρακτήρων. Εάν συμπληρωθεί το όριο, πρέπει πρώτα να διαγράψετε τα στοιχεία που έχετε εισαγάγει για να μπορέσετε να προσθέσετε νέο κείμενο. Όταν επιλέξετε ένα πεδίο κειμένου με το πληκτρολόγιο, μπορείτε επίσης να αλλάξετε τις τιμές με τα αριθμητικά κουμπιά στο τηλεχειριστήριο ή να τις διαγράψετε πατώντας το κουμπί CLEAR στο τηλεχειριστήριο. Εάν γίνει εισαγωγή γραμμάτων ή άλλων χαρακτήρων (υποδιαστολές ή/και παύλες) σε ένα πεδίο κειμένου που είναι δεσμευμένο για (αριθμητικές) τιμές, τα γράμματα και οι άλλοι χαρακτήρες διαγράφονται αυτόματα από το πεδίο κειμένου μετά από την έξοδο από τις αντίστοιχες ρυθμίσεις και το πεδίο κειμένου παίρνει την τιμή].

√ ✗/ CLEAR dTa τελευταία στοιχεία που είχαν εισαχθεί σε αυτό διαγράφονται.

^d Τα πεζά γράμματα μετατρέπονται σε κεφαλαία γράμματα. Τα κεφαλαία γράμματα γίνονται άλλοι χαρακτήρες. Οι άλλοι χαρακτήρες γίνονται πεζά γράμματα.

* Τα κουμπιά γραμμάτων και άλλων χαρακτήρων στο πληκτρολόγιο κλειδώνονται. Οι αριθμοί, τα πλήκτρα Esc P P και τα πλήκτρα κλειδώματος ξεκλειδώνονται.

Τα κουμπιά στο πληκτρολόγιο ξεκλειδώνονται.

ΥΠΟΔΕΙΞΗ: Αφού ξεκλειδωθούν τα κουμπιά γραμμάτων και άλλων χαρακτήρων, θα κλειδωθούν ξανά όταν ανοίξει ξανά το πληκτρολόγιο.

Χρήση των αναπτυσσόμενων μενού

Επιλογή Α

α. Επιλέξτε το αναπτυσσόμενο μενού.

1. Πατήστε το κουμπί ENTER στο τηλεχειριστήριο.

β. Χρησιμοποιήστε τα κουμπιά △ και ▽ στο τηλεχειριστήριο για διαδοχική επιλογή των στοιχείων του αναπτυσσόμενου μενού.

γ. Πατήστε το κουμπί ENTER για να επιβεβαιώσετε την επιλογή.

δ. Πατήστε το κουμπί SHIFT για να κλείσετε το αναπτυσσόμενο μενού.

Επιλογή 2

α. Επιλέξτε το αναπτυσσόμενο μενού.

1. β. Χρησιμοποιήστε τα κουμπιά ◀ και ▷ στο τηλεχειριστήριο για διαδοχική επιλογή των αναπτυσσόμενων μενού.

γ. Πατήστε το κουμπί SHIFT για να κλείσετε το αναπτυσσόμενο μενού.

Αποθήκευση ρυθμίσεων και διαμορφώσεων

α. Πατήστε το κουμπί Save για να αποθηκεύσετε τις ρυθμίσεις και τις διαμορφώσεις που καθορίσατε.

Εμφανίζεται ένα παράθυρο για επιβεβαίωση ή ακύρωση της διαδικασίας αποθήκευσης.

1. Επιβεβαιώστε ή ακυρώστε τη διαδικασία αποθήκευσης.

Ναι: Οι ρυθμίσεις αποθηκεύονται. Το παράθυρο επιβεβαίωσης κλείνει.

Όχι: Οι ρυθμίσεις απορρίπτονται. Το παράθυρο επιβεβαίωσης κλείνει.

Βγείτε από την οθόνη ρυθμίσεων ή διαμορφώσεων (βλ. Έξοδος από μενού, ρυθμίσεις και διαμορφώσεις στη σελίδα γι ος.

UPHP6 'Εξοδος από μενού, ρυθμίσεις και διαμορφώσεις

Πατήστε το κουμπί ESC στο τηλεχειριστήριο ή, εάν υπάρχει, χρησιμοποιήστε το κουμπί < για έξοδο από το μενού, τις ρυθμίσεις ή τις διαμορφώσεις που εμφανίζονται στην οθόνη.

Εάν έχουν γίνει ρυθμίσεις αλλά δεν έχουν αποθηκευτεί, εμφανίζεται ένα παράθυρο για επιβεβαίωση ή ακύρωση της διαδικασίας αποθήκευσης και εξόδου.

Εάν αποθηκευτούν ρυθμίσεις ή γίνει έξοδος από ένα μενού ή οθόνη διαμορφώσεων, εμφανίζεται η προηγούμενη οθόνη.

1. Εάν χρειάζεται, επιβεβαιώστε ή ακυρώστε τη διαδικασία αποθήκευσης.

Ναι: Οι ρυθμίσεις αποθηκεύονται. Το παράθυρο επιβεβαίωσης κλείνει. Εμφανίζεται η προηγούμενη οθόνη.

Όχι: Οι ρυθμίσεις δεν αποθηκεύονται. Το παράθυρο επιβεβαίωσης κλείνει. Εμφανίζεται η προηγούμενη οθόνη.

ΥΠΟΔΕΙΞΗ: Για ορισμένες ρυθμίσεις απαιτείται επανεκκίνηση μετά από την αποθήκευση, όταν η οθόνη πανέρχεται στο κύριο μενού ή στην κύρια διεπαφή. Το σύστημα καμερών επανεκκινείται μόνο του.

UPHPS Χρήση του μενού σύνδεσης

ΥΠΟΔΕΙΞΗ

Εάν ξεχάσετε τον κωδικό πρόσβασης, επικοινωνήστε με τον κατασκευαστή για να ζητήσετε ένα κλειδί για τον επανακαθορισμό του κωδικού πρόσβασης. Αφού συνδεθείτε, πρέπει να εισαγάγετε ξανά τον κωδικό πρόσβασης εάν το μενού του συστήματος καμερών, οι ρυθμίσεις ή οι βαθμονομήσεις δεν έχουν χρησιμοποιηθεί για 5 λεπτά, εάν κάνετε επανεκκίνηση του συστήματος καμερών, εάν απενεργοποιείτε την κατάσταση αναμονής ή εάν ενεργοποιηθεί ξανά το σύστημα καμερών μετά από την απενεργοποίησή του.

Σύνδεση

α. Εισαγάγετε τον κωδικό πρόσβασης.

ΥΠΟΔΕΙΞΗ: Ο προεπιλεγμένος κωδικός πρόσβασης είναι 88888888.

1. Χρησιμοποιήστε το κουμπί Login.

Εάν γίνει εισαγωγή λανθασμένου κωδικού πρόσβασης, εμφανίζεται το μήνυμα Login failed.

Εάν ο κωδικός πρόσβασης είναι σωστός, εμφανίζεται το κύριο μενού.

Εάν χρειάζεται, εκτελέστε επανεκκίνηση στο βήμα στη σελίδα 1.

Αλλαγή του κωδικού πρόσβασης

α. Χρησιμοποιήστε το κουμπί

Εμφανίζεται η οθόνη Password Setup.

1. Εισαγάγετε τον παλιό κωδικό πρόσβασης στο πεδίο κειμένου Current.

β. Εισαγάγετε τον νέο κωδικό πρόσβασης στο πεδίο κειμένου New και πατήστε Confirm.

ΥΠΟΔΕΙΞΗ

Ο κωδικός πρόσβασης μπορεί να αποτελείται από αριθμούς και γράμματα. Ο κωδικός πρόσβασης περιορίζεται σε 8 χαρακτήρες.

Εάν κλείσετε την οθόνη Password Setup χωρίς να επιλέξετε να γίνει αποθήκευση, η αλλαγή κωδικού πρόσβασης απορρίπτεται.

V. Χρησιμοποιήστε το κουμπί Save.

Εμφανίζεται ένα παράθυρο για επιβεβαίωση της αλλαγής.

Κ. Εάν χρειάζεται, χρησιμοποιήστε το κουμπί Νο για να ακυρώσετε την αλλαγή.

w. Χρησιμοποιήστε το κουμπί Yes για να αποθηκεύσετε την αλλαγή. X. Συνδεθείτε (βλ. Σύνδεση στη σελίδα ΥΙ | c.

UPHPT Ρύθμιση της ώρας

Q. Ανοίξτε την οθόνη Setup. Εμφανίζεται η οθόνη ρυθμίσεων SETUP. 1. Ανοίξτε τις ρυθμίσεις για την ώρα b Time c. v Εμφανίζεται η οθόνη System Time Setup.

T. Προσαρμόστε τις ρυθμίσεις που θέλετε.

Ρύθμιση ημερομηνίας και ώρας w Time

Q. Χρησιμοποιήστε τα κουμπιά △ και ▽ στο τηλεχειριστήριο, για να ρυθμίσετε την επιθυμητή ώρα. Η θέση του δρομέα επισημαίνεται. 1. Χρησιμοποιήστε το ▷ ή το κουμπί SHIFT στο τηλεχειριστήριο για μετάβαση στην επόμενη χρονική μονάδα. T. Εάν χρειάζεται, χρησιμοποιήστε το κουμπί ◀ στο τηλεχειριστήριο για μετάβαση στην προηγούμενη χρονική μονάδα. V. Εάν χρειάζεται, επαναλάβετε τα βήματα ο στη σελίδα ΥΙ Τ έως Τ στη σελίδα ΥΙ Τ. Κ. Χρησιμοποιήστε το κουμπί Set Time για να αποθηκεύσετε την ώρα που ρυθμίσατε.

Ρύθμιση συγχρονισμού ώρας μέσω 3 S w GPS Time Synchronization

Ενεργοποιήστε ή απενεργοποιήστε τον συγχρονισμό ώρας μέσω του MDS. ON d Αυτόματη ρύθμιση της ώρας ενεργοποιείται.

OFF d Αυτόματη ρύθμιση της ώρας απενεργοποιείται.

Ρυθμίστε τη ζώνη ώρας χρησιμοποιώντας το αναπτυσσόμενο μενού UTC.

Ρύθμιση της θερινής ώρας w Daylight Saving Time Setup

Ενεργοποιήστε ή απενεργοποιήστε την αυτόματη ρύθμιση στη θερινή ώρα μέσω των κουμπιών Switch. ▼ ON dH: αυτόματη αλλαγή στη θερινή ώρα έχει ενεργοποιηθεί.

OFF dH: αυτόματη αλλαγή στη θερινή ώρα έχει απενεργοποιηθεί.

Ρυθμίστε την ένδειξη εύρους της θερινής ώρας χρησιμοποιώντας τα κουμπιά Mode. Η μορφή των ρυθμίσεων για την έναρξη και λήξη της θερινής ώρας αλλάζει.

Week dH: η εμφανιζόμενη ημερομηνία και ώρα έχει τη μορφή "μήνας-ημέρα-εβδομάδα-ώρα-λεπτό".

Date dH: η εμφανιζόμενη ημερομηνία και ώρα έχει τη μορφή "μήνας-ημέρα-ώρα-λεπτό".

Χρησιμοποιήστε τα κουμπιά △ και ▽ στο τηλεχειριστήριο ή στο πληκτρολόγιο για να ρυθμίσετε την αντιστάθμιση (δηλ. τη διαφορά) ώρας κατά την αλλαγή στην/από την θερινή ώρα μέσω του κουμπιού Offset. Η ώρα για τη ρύθμιση Offset αλλάζει με ημίωρα βήματα. Χρησιμοποιήστε τα αντίστοιχα αναπτυσσόμενα μενού για να ρυθμίσετε την ώρα έναρξης και λήξης της θερινής ώρας (βλ. Χρήση των αναπτυσσόμενων μενού στη σελίδα ΥΙ J c.

UP3 Βαθμονόμηση του συστήματος καμερών

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος για την υγεία

Βεβαιωθείτε ότι εμφανίζονται από το σύστημα βίντεο όλες οι περιοχές γύρω από το όχημα. Τα τυφλά σημεία είναι επικίνδυνα για την ασφάλεια.

ΥΠΟΔΕΙΞΗ

Αποφύγετε τις έντονες σκιές πάνω στα χαλάκια βαθμονόμησης. Βεβαιωθείτε ότι ο φωτισμός είναι ομοιόμορφος, κατά προτίμηση στο φως της ημέρας. Από κάθε κάμερα πρέπει να είναι πλήρως ορατά τα χαλάκια βαθμονόμησης. Για τον προσανατολισμό, χρησιμοποιήστε τις ευρυγώνιες προβολές που απεικονίζονται.

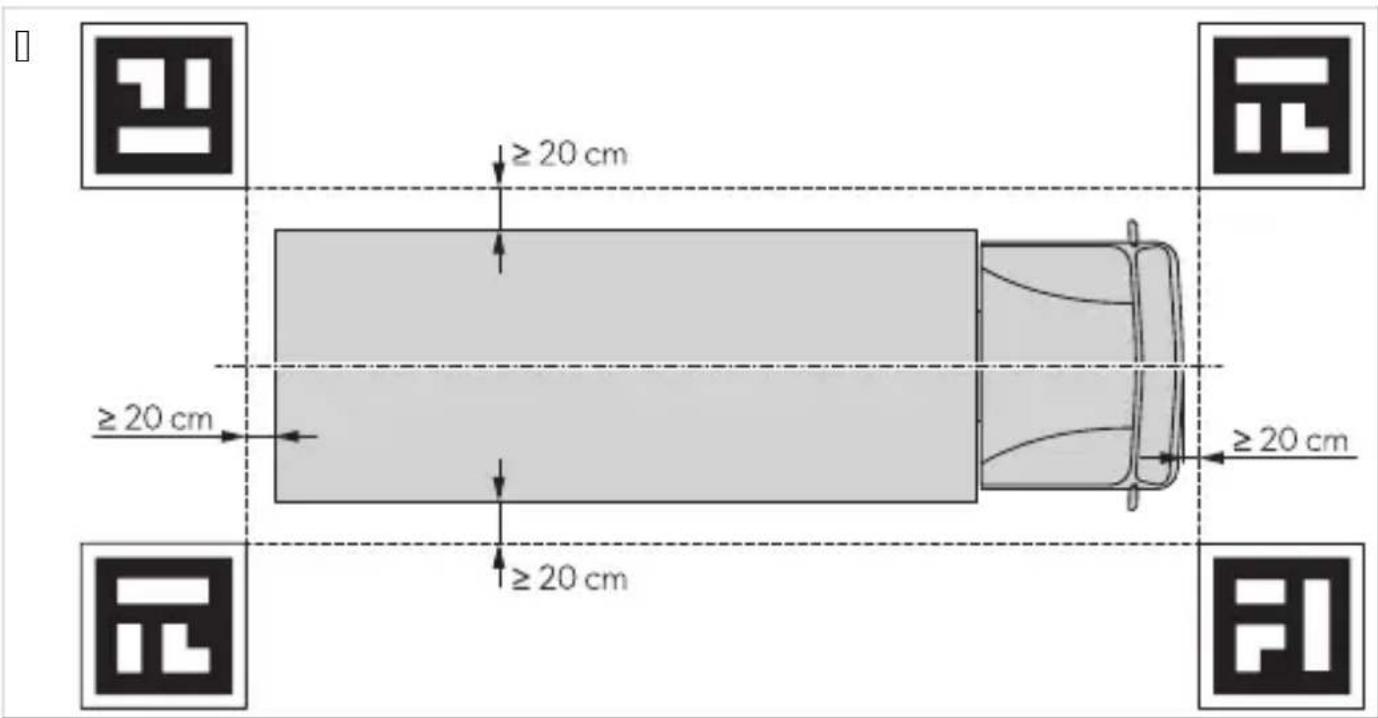

Q. Στερεώστε τα χαλάκια βαθμονόμησης σε κάθε γωνία του οχήματος.

1. Εάν χρειάζεται, εφαρμόστε έγχρωμη ταινία σε ευθείες γραμμές σε απόσταση 0/1 cm γύρω από το όχημα.

ΥΠΟΔΕΙΞΗ: Η ταινία βοηθά στη λεπτομερή ρύθμιση του πλάτους και του μήκους των γραφικών του οχήματος.

T. Ενεργοποιήστε την ανάφλεξη του οχήματος για να ενεργοποιηθεί το σύστημα καμερών.

V. Ρυθμίστε και διαμορφώστε το σύστημα καμερών.

Ακολουθήστε τις οδηγίες στον οδηγό διαμόρφωσης (βλ. Σχετικά έγγραφα στη σελίδα ΧΖΩς).

UPNPG Διαχείριση των πηγών βίντεο

Q. Ανοίξτε τις ρυθμίσεις Video.

Εμφανίζεται η διεπαφή διαχείρισης βίντεο.

1. Προσαρμόστε τις ρυθμίσεις που θέλετε.

Στο ημερολόγιο εμφανίζεται ο προηγούμενος μήνας.

Στο ημερολόγιο εμφανίζεται ο επόμενος μήνας.

Το ημερολόγιο και η ένδειξη ωρών κλείνουν.

Εμφανίζεται ένα αναπτυσσόμενο μενού, στο οποίο μπορείτε να επιλέξετε τον αριθμό των εμφανιζόμενων πηγών βίντεο.

Εμφανίζεται ένα αναπτυσσόμενο μενού, στο οποίο μπορείτε να επιλέξετε τις κατηγορίες βίντεο που θα εμφανίζονται στη λίστα.

Delete: Η τελευταία επιλεγμένη πηγή βίντεο διαγράφεται.

Export: Γίνεται εξαγωγή της τελευταίας επιλεγμένης πηγής βίντεο στη μονάδα USB stick.

Play: Γίνεται αναπαραγωγή της τελευταίας επιλεγμένης πηγής βίντεο.

Η λίστα των βίντεο κλείνει.

Αναπαραγωγή πηγής βίντεο

Χρησιμοποιήστε το κουμπί ή πατήστε το κουμπί στο τηλεχειριστήριο για μετάβαση στο προηγούμενο βίντεο. Χρησιμοποιήστε το κουμπί Ⅱ για παύση του εμφανιζόμενου βίντεο. Χρησιμοποιήστε το κουμπί ▶ ή πατήστε το κουμπί ▷ στο τηλεχειριστήριο για μετάβαση στο επόμενο βίντεο. Χρησιμοποιήστε το κουμπί για επιστροφή στη διεπαφή διαχείρισης βίντεο ή προχωρήστε όπως περιγράφεται στην Έξοδος από μενού, ρυθμίσεις και διαμορφώσεις στη σελίδα ΥΙ 0. Πατήστε το κουμπί CLEAR στο τηλεχειριστήριο για εμφάνιση ή απόκρυψη της γραμμής προόδου.

UPNPH Αναπαραγωγή βίντεο

Αναπαραγωγή βίντεο σε οθόνη

α. Μόνο εάν χρησιμοποιείται εξωτερική οθόνη: Συνδέστε μια οθόνη στην έξοδο βίντεο γενικής χρήσης " I L b [IMAGE] σχ.10 στη σελίδα Υα J Nc.

1. Ακολουθήστε τις οδηγίες στην ενότητα Διαχείριση των πηγών βίντεο στη σελίδα ΥΙ Κ.

Αναπαραγωγή βίντεο στον υπολογιστή

Q. Απενεργοποιήστε την οθόνη.

1. Αφαιρέστε τις κάρτες SL από τον ελεγκτή (βλ. Τοποθέτηση κάρτας SL στη σελίδα YQKc). Τ. Συνδέστε τις κάρτες SL σε έναν υπολογιστή. V. Ανοίξτε τα βίντεο που θέλετε στον υπολογιστή.

ΥΠΟΔΕΙΞΗ: Η αναπαραγωγή των βίντεο μπορεί να γίνει μέσω ενός τυπικού προγράμματος αναπαραγωγής βίντεο.

GOPG Αντιμετώπιση βλαβών

πρόβλημα Αιτία Προτεινόμενη		θεραπεία
Το εικονίδιο εμφανίζεται στην κύρια διεπαφή και στο Storage Management.	Δεν έχειεντοπιστεί μονάδα nash.	>Συνδέστε μια μονάδα nash στο σύστημα καμερών.
	Ημονάδα nash δεν λειτουργεί φυσιολογικά.	0. Συνδέστε ξανάτη μονάδα nash.1. Εάν χρειάζεται, αντικαταστήστε τη μονάδα nash με άλλη καινούργια.
Το εικονίδιο εμφανίζεται στην κύρια διεπαφή και στο Storage Management.	Δεν έχειεντοπιστεί κάρτα SL.	>Συνδέστε μια κάρτα SL στο σύστημα καμερών.
	Ηκάρτα SL δενλειτουργεί φυσιο-λογικά.	0. Συνδέστε ξανάτην κάρτα SL.1. Εάν χρειάζεται, αντικαταστήστε την κάρτα SL με άλληκαι-νούργια.
Το εικονίδιο εμφανίζεται στην κύρια διεπαφή και στο Storage Management.	Ημονάδα nash δεν έχεισυνδεθεί σωστά.	>Συνδέστε ξανάτημονάδα nash.
	Ημονάδα nash δεν λειτουργεί φυσιολογικά.	0. Συνδέστε ξανάτη μονάδα nash.1. Εάν χρειάζεται, αντικαταστήστε τημονάδα nash με άλλη καινούργια.
Το εικονίδιο εμφανίζεται στην κύρια διεπαφή και στο Storage Management.	Ηκάρτα SL δεν έχεισυνδεθεί σωστά.	>Συνδέστε ξανάτην κάρτα SL.
	Ηκάρτα SL δενλειτουργεί φυσιο-λογικά.	0. Συνδέστε ξανάτην κάρτα SL.
πρόβλημα Αιτία Προτεινόμενη	θεραπεία
		I. Εάν χρειάζεται, αντικαταστήστε την κάρτα SL με άλλη και-νούργια.
Όταν γίνεται εξαγωγή του ιστορι-κού βαθμονομήσεων ή των αρχεί-ων βαθμονόμησης, εμφανίζεται το παράθυρορ U Disk lost. p.	Δεν υπάρχει συνδεδεμένη μονά-δα nash στο σύστημα καμερών.	Q. Χρησιμοποιήστε τοκουμπίYes.I. Συνδέστε μια μονάδα nash στο σύστημακαμερών (βλ.σχ. I στη σελίδαΥΩJ c.T. Επανεκκινήστε τη διαδικασία εξαγωγής.
Όταν αποθηκεύετε τη θερινή ώρα, εμφανίζεται τομήνυμα pThe date setting for DST is invalid. p.	Η ρύθμιση γιατην ημερομηνία έναρξης είναι μεταγενέστερη της ημερομηνίαςλήξης.	Q. Χρησιμοποιήστε τοκουμπίYes.I. Διορθώστε τη ρύθμισητης ημερομηνίας.
Αφού κάνετε τις ρυθμίσεις, η οθό-νη μαυρίζει.	Τοσύστημα καμερών επανεκκι-νείται.	Μετά απόλίγα δευτερόλεπτα, στοσύστημα καμερών εμφανίζο-νται μία ήπερισσότερες εικόνες απότις κάμερες ανάλογαμε τις ρυθμίσεις.
Δενμπορεί να γίνει εισαγωγή στοιχείων σεένα πεδίοκειμένου μέσω του πληκτρολογίου.	Έχει συμπληρωθεί το όριο αριθ-μών, γραμμάτων καιλοιπών χα-ρακτήρων.	> Διαγράψτε τα στοιχείαπου έχετε εισαγάγει (βλ. Συμπλήρω-ση των πεδίωνκειμένου στησε-λίδα ΥΩΖc.

GOPH Εγγύηση

Ισχύει η νόμιμη διάρκεια εγγύησης. Εάν το προϊόν είναι ελαττωματικό, επικοινωνήστε με τον αντιπρόσωπο του κατασκευαστή στη χώρα σας (βλ. dometic.com/dealers) ή στο κατάστημα αγοράς.

Για τυχόν επισκευή ή αξίωση κάλυψης από την εγγύηση, παρακαλούμε να αποστείλετε επίσης τα παρακάτω έγγραφα μαζί με τη συσκευή:

Ένα αντίγραφο της απόδειξης αγοράς με την ημερομηνία αγοράς

Τον λόγο για την αξίωση κάλυψης από την εγγύηση ή μια περιγραφή του σφάλματος

Λάβετε υπόψη ότι τυχόν επισκευή από εσάς τον ίδιο ή μη επαγγελματική επισκευή ενδέχεται να έχει συνέπειες ασφαλείας καθώς και να αποτελέσει αιτία ακύρωσης της εγγύησης.

Απόρριψη

Εάν επιθυμείτε την τελική απόρριψη του προϊόντος, ζητήστε από το τοπικό κέντρο ανακύκλωσης ή έναν εξειδικευμένο αντιπρόσωπο λεπτομερείς πληροφορίες για τη σχετική διαδικασία σύμφωνα με τους ισχύοντες κανονισμούς διάθεσης απορριμμάτων. Το προϊόν μπορεί να απορριφθεί δωρεάν.

Εάν το προϊόν περιέχει μη αντικαθιστώμενες μπαταρίες, επαναφορτιζόμενες μπαταρίες ή φωτεινές πηγές, δεν χρειάζεται να τις αφαιρέσετε πριν από την απόρριψή του.

Εάν είναι εφικτό, απορρίψτε τα υλικά συσκευασίας στους αντίστοιχους κάδους ανακύκλωσης. Συμβουλευθείτε ένα τοπικό κέντρο ανακύκλωσης ή έναν εξειδικευμένο αντιπρόσωπο για λεπτομέρειες σχετικά με τον τρόπο απόρριψης του προϊόντος σύμφωνα με τους ισχύοντες κανονισμούς διάθεσης απορριμμάτων. Ευρώπη: Το προϊόν μπορεί να απορριφθεί δωρεάν.

Τεχνικά χαρακτηριστικά

Παράμετροι κύριου χειριστηρίου

	CAM360AHDHD
Τάσηλειτουργίας	QJ Iv TI Ia
Εύρος τάσεωνλειτουργίαςγια τα εξωτερικάσήμα-ταενεργοποίησης	QJ Iv TI Ia
Ένταση ηλεκτρικού ρεύματος λειτουργίας	w ll" l/ QI Ia
Θερμοκρασίαλειτουργίας	m l J lf Iv XJ ij f
Παράμετρος πανοραμικούβίντεο
Είσοδοςβίντεο Μέγ.	V κανάλια x QJ YJ IpS I KI0ps l/ TJ 10ps y Qkaváλι IDf
Λειτουργίαοθόνης	I L /TL
'Εξοδος I L
e Ανάλυση	QJ YJ IpS
e Puθμός ανανέωσης	TJ 10ps
'Εξοδος SL
e Ανάλυση	L Q
e Puθμός ανανέωσης	I KI0ps l/ TJ 10ps
Παράμετρος συστήματοζεγγραφής
Αποθήκευση Μέγ.	I κάρτες SL KQI IMB
Κωδικοποίησησε συμπιεσμένη μορφή Κωδικοποίηση	I .I WVP μέγ. V κανάλια x QJ YJ IpS
Αποσυμπίεση και αποκωδικοποίηση Αποκωδικοποίηση	I .I WVP μέγ. Vκανάλια x QJ YJ IpS
Ροήβίντεο	QJ I V b/sPI J VY b/sP VJ ZW b/s

Παράμετροι καμερών

	CAM360AHDHD
Διάταξηκαταγραφής εικόνας	Q/I PZr I Mega f MOS
Ρυθμός καρέ	I KIΩps I/ TJ 10ps
Ανάλυση	QZI J IpS i× QJ YJ IpS
Μέγεθοςπίσε Ι Pγ1	μm i× I PYI μm
Συμπίεση	QJ YJ IpS
'Εξοδοςβίντεο	Qlapp P XKIOhm
Ισορροπία λευκού Αυτόματη
Γωνία φωτός	z QXJ (Οριζ.)
Ηλεκτρικήτροφοδοσία	QI la
Θερμοκρασίαλειτουργίας	mI J ljf lv XJ ljf P μέγ. σχετ. υγρασία ZK1%.
Θερμοκρασίααποθήκευσης	mTJ ljf lv YJ ljf P μέγ. σχετ. υγρασία ZK1%.
Κατηγορία προστασίας	IDWZ/
